РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWN7660 GRANDSTREAM

• Para gerenciar o GWN7660 a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud Os termos de licença GNU GPL estão dentro do rmware do dispositivo e você pode visualizar o documento através da interface web do disposi- tivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: http://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solic- ite-o através de [e-mail]~49~ ~50~ СОДЕРЖИМОЕ УПАКОВКИ ОБЗОР ПРОДУКТА GWN7660 - это высокоэффективная точка доступа Wi-Fi 6 стандарта 802.11ax корпоративного класса, идеально подходящая для малых и средних предприятий, многоэтажных зданий и коммерческих объектов. Она поддерживает двухдиапазонную технологию 2x2:2 MU-MIMO с DL/ UL OFDMA и усовершенствованную конструкцию антенны для максимальной пропускной способности сети и расширения зоны покрытия Wi-Fi. Для обеспечения простоты установки и управления в GWN7660 используется бесконтроллерный дизайн распределенного управления сетью, в котором контроллер встроен в пользовательский веб-интерфейс продукта. GWN7660 также поддерживается GWN.Cloud и GWN Manager, облачной и локальной платформой управления Wi-Fi от Grandstream. Это идеальная точка доступа Wi-Fi для развертывания голосовой связи по Wi-Fi и обеспечивает бесшовное соединение с IP-телефонами Grandstream с поддержкой Wi-Fi. Благодаря поддержке расширенного QoS, аппликаций в реальном времени с малой задержкой, MESH сетей, CAPTIVE порталов, 256 одновременных клиентов на точку доступа и двух гигабитных сетевых портов с PoE/PoE+, GWN7660 является идеальной точкой доступа Wi- Fi для развертывания беспроводных сетей со средней и высокой плотностью пользователей. МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.

• Не подвергайте воздействию температуры вне диапазона от 0 °C до 45 °C при эксплуатации и от -10°C до 60°C при хранении.

• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации)

• Не включать-выключать устройство GWN7660 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.

Точка доступа GWN7660

Потолочный монтажный

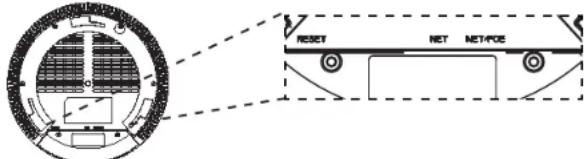

ПОРТЫ GWN7660 ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GWN7660 Устройство GWN7660 может быть подключено, используя PoE/PoE+ переключатель в несколько шагов: Шаг 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GWN7660. Шаг 2: Подключите другой конец в порт PoE/PoE+ переключателя. Порты Описание NET/POE Порт Ethernet RJ45 (10/100/1000Мбит/сек) с поддержкой PoE/PoE+. NET Порт Ethernet RJ45 (10/100/1000Мбит/ сек) для подключения вашего роутера или другого устройства GWN76xx. RESET Кнопка сброса до заводских настроек Нажать и удерживать в течение 7 секунд для сброса до заводских настроек. 1x Руководство по быстрой установке 3x M3 гайки 3x Винта (PM 3 x 50) 3x Винта (PM 3,5 x 20) 3x Пластиковые

Сетевой порт RJ45 Ethernet кабельподключен к PoE/ PoE+ УСТАНОВКА УСТРОЙСТВА GWN7660 может быть установлен на стену или потолок. Пожалуйста, следуйте инструкции по установке.~51~ ~52~

1. Расположите монтажный кронштейн на нужное место на стене,

2. Используйте карандаш для разметки отверстий (отверстие под

винт диам. 5,5 мм, отверстие диаметром 25мм).

3. Если кабель Ethernet проходит через стену, обрежьте или

просверлите круг диаметром примерно 18 мм.

4. Вставьте анкера в отверстия диаметром 5,5 мм. Прикрепите

монтажный кронштейн к стене, вставив винты в дюбеля.

Крепление на потолок

1. Снимите потолочную плитку.

2. Разместите потолочную монтажную пластину по центру плитки

и обозначьте место под винты (отверстия под винты диам. 5,5мм, отверстие диам. 25мм).

3. Вставьте винты в монтажную пластину.

Примечание: Для наилучшего покрытия рекомендуется установка на потолок.

5. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей

на кронштейне и убедитесь, что ваш GWN плотно сидит в

7. Поверните GWN по часовой стрелке для фиксации его на

(PM 3,5 x 20) M3 гайки Установка на стену

4. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей

на кронштейне, убедитесь, что ваш GWN плотно сидит в креплении, и подсоедините сетевой кабель и кабель питания.

6. Поверните GWN по часовой стрелке для фиксации его на

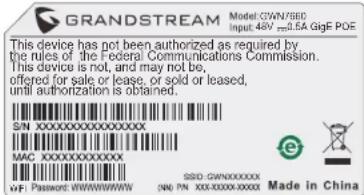

GWN7660 можно использовать как отдельную готовую точку доступа, или после сброса к заводским настройкам с включённым по умолчанию Wi-Fi. После запитывания GWN7660 и подключения её к сети, GWN7660 передаст SSID по умолчанию, на основе MAC-адреса GWN[6 последних цифр MAC] и произвольный пароль. Примечание: GWN7660 SSID и пароль по умолчанию указаны на ярлыке MAC на устройстве. Метод 1: Обнаружение GWN7660 по её MAC-адресу.

1. Найдите MAC адрес указанный на наклейке на обратной

стороне устройства, либо на коробке.

2. Используя компьютер, подключённый к той же сети, что

и GWN7660, в браузере введите MAC-адрес GWN7660 в следующем виде: https://gwn_<mac>.local Пример: Если у GWN7660 MAC-адрес C0:74:AD:8B:4E:28, то доступ к устройству можно получить введя https://gwn_c074ad- 8b4e28.local в браузере. Метод 2: Обнаружение GWN7660 при помощи

1. Скачайте и установите программу GWNDiscoveryTool перейдя

по следующей ссылке: http://www.grandstream.com/tools/GWN- DiscoveryTool.zip

2. Откройте программу GWNDiscoveryTool, и щёлкните по Scan.

ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ

3. Программа найдёт все точки доступа GWN7660, подключённые

к сети, с указанием их MAC и IP-адресов.

4. Щёлкните по Manage Device для перехода прямо в

интерфейс настройки GWN7660, или самостоятельно введите отображаемый IP-адрес в своём браузере. This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN766048V 0.5A GigE POE WiFi Для входа введите имя пользователя и пароль. (Имя пользователя администратора по умолчанию - “admin”, случайный пароль по умолчанию можно найти на наклейке на GWN7660). Примечание :

• Убедитесь, что GWN7660 не сопряжена уже с другой точкой доступа GWN7660 в качестве подчинённой, или с маршрутизатором серии GWN7000, в ином случае в интерфейс настройки нельзя будет войти.

• Если GWN7660 уже сопряжена, сначала отключите её или выполните сброс к заводским настройкам.

• Ответственность клиента заключается в обеспечении соблюдения местных правил использования полосы частот, мощности передачи и т.д.

• Для управления GWN7660 через облачный сервис, перейдите на https://www.gwn.cloud. Подробное руководство пользователя можно загрузить здесь: http://www.grandstream.com/our-products Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. Также можно получить доступ здесь: http:// www.grandstream.com/legal/open-source-software Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].
