Tipo de producto	Punto de acceso Wi-Fi 6 interior
Marca	Grandstream
Modelo	GWN7660
Dimensiones (aprox.)	175 mm × 175 mm × 33 mm
Peso (aprox.)	300 g
Alimentación	PoE 802.3af/at (puerto NET/POE)
Estándar Wi-Fi	IEEE 802.11ax (Wi-Fi 6), doble banda 2,4 GHz/5 GHz
Velocidad máxima	Hasta 1,2 Gbps (2,4 GHz: 574 Mbps, 5 GHz: 1201 Mbps)
Tecnología de radio	2x2:2 MU-MIMO, DL/UL OFDMA
Número de clientes simultáneos	Hasta 256 por punto de acceso
Interfaces de red	1 puerto RJ45 10/100/1000 PoE/PoE+, 1 puerto RJ45 10/100/1000
Gestión	Interfaz web integrada, GWN.Cloud, GWN Manager
Funciones avanzadas	Red en malla (mesh), portal cautivo, QoS, VLAN, multi-SSID
Seguridad	WPA2/WPA3, lista de control de acceso, aislamiento inalámbrico
Montaje	En pared o techo (soporte incluido)
Contenido del paquete	Punto de acceso, soporte de pared, soporte de techo, tornillos, tuercas, guía de instalación
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Precauciones de uso	No abrir ni modificar. Temperatura de funcionamiento: 0 a 45 °C. Humedad 10-90 % (sin condensación).
Reinicio	Botón Reset: presionar 7 segundos para restaurar la configuración de fábrica.
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles. El dispositivo debe reemplazarse en caso de avería.

Preguntas frecuentes - GWN7660 GRANDSTREAM

¿Cómo conocer el SSID y la contraseña predeterminados del GWN7660?

El SSID predeterminado es GWN seguido de los últimos 6 dígitos de la dirección MAC (ej: GWN8B4E28). La contraseña predeterminada está impresa en la etiqueta MAC en la parte posterior del dispositivo o en el embalaje.

¿Cómo restablecer el GWN7660 a los valores de fábrica?

Presione el botón RESET durante aproximadamente 7 segundos hasta que los LED parpadeen. El dispositivo se reiniciará con la configuración de fábrica.

¿Cómo alimentar el GWN7660?

El GWN7660 se alimenta a través del puerto NET/POE con un switch PoE 802.3af/at o un inyector PoE. No se incluye un adaptador de corriente.

¿Se puede montar el GWN7660 en el techo?

Sí, se incluyen el soporte de montaje en pared y el soporte de techo. Siga las instrucciones del manual para un montaje seguro. Se recomienda el techo para una mejor cobertura.

¿Cómo acceder a la interfaz de configuración del GWN7660?

Conéctese a la misma red que el punto de acceso. Use la URL https://gwn_ seguido de la dirección MAC (ej: gwn_c074ad8b4e28.local) o la herramienta GWNDiscoveryTool para encontrar la dirección IP. Las credenciales predeterminadas son 'admin' y la contraseña aleatoria en la etiqueta.

¿El GWN7660 soporta Wi-Fi 6 (802.11ax)?

Sí, cumple con el estándar Wi-Fi 6 (802.11ax) de doble banda con MU-MIMO y OFDMA, ofreciendo altas velocidades y mejor eficiencia en entornos densos.

¿Cuántos clientes pueden conectarse simultáneamente al GWN7660?

El GWN7660 puede manejar hasta 256 clientes simultáneos por punto de acceso, ideal para implementaciones de densidad media a alta.

¿Puedo usar el GWN7660 en modo malla (mesh)?

Sí, el GWN7660 soporta red en malla (mesh). Puede asociar varios puntos de acceso de forma inalámbrica entre sí para extender la cobertura sin cableado adicional.

¿Es posible gestionar el GWN7660 de forma remota a través de la nube?

Sí, el GWN7660 es compatible con GWN.Cloud (gestión en la nube) y GWN Manager (local). Puede configurarlos y monitorearlos de forma remota a través de estas plataformas.

¿Qué hacer si olvido la contraseña de administrador del GWN7660?

Realice un restablecimiento de fábrica presionando 7 segundos el botón RESET. La contraseña volverá a la impresa en la etiqueta del dispositivo.

MANUAL DE USUARIO GWN7660 GRANDSTREAM

El GWN7660 es un punto de acceso 802.11ax Wi-Fi 6 de clase empresarial de alto desempeño, ideal para pequeñas y medianas empresas, edificios de varios pisos, entornos residenciales y ubicaciones comerciales. Ofrece tecnología MU-MIMO 2x2:2 de doble banda, con tecnología DL/UL OFDMA y una antena con un diseño sofisticado para un rendimiento máximo de la red y un rango de cobertura Wi-Fi ampliado. Para garantizar una instalación y gestión sencillas, el GWN7660 utiliza una gestión de red distribuida sin controladores en donde el controlador está integrado en la interfaz de usuario web del producto. El GWN7660 también es compatible con los sistemas de gestión en la nube GWN. Cloud y gestión local GWN Manager de Grandstream. Es el punto de acceso Wi-Fi ideal para implementaciones de voz sobre Wi-Fi y ofrece una conexión perfecta a teléfonos IP con conectividad Wi-Fi de Grandstream. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes de malla, portales cautivos, 256 clientes simultáneos y dos puertos de red Gigabit con PoE/PoE+, el GWN7660 es un punto de acceso Wi-Fi ideal para implementaciones de redes inalámbricas con densidad de usuarios media a alta

PRECAUCIONES

• No intente abrir, desarmar o modificar el dispositivo.
• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 45 °C en funcionamiento y desde -10 °C a 60 °C cuando se encuentre almacenado
• No exponga el GWN7660 a entornos fuera del siguiente rango de humedad: 10-90% RH (sin condensación).
• No apague su GWN7660 durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del firmware y causar un mal funcionamiento de la unidad.

CONTENIDO DEL PAQUETE

1x Punto de Acceso GWN7660

3x Tornillos (PM 3x50)

1x Soporte de Montaje

3x Tornillos (PA 3.5X20)

1x Soporte para montaje en techo

3x Pernos de expansión de plástico

\~13\~

3x M3 NUT

1x Guía de instalación Rápida

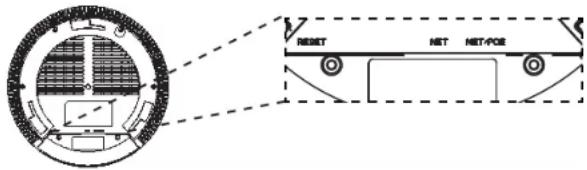

PUERTOS GWN7660

Puerto Descripción
NET/POE Puerto	Puerto Ethernet RJ45 (10/100/1000Mbps) con so-porte de PoE/PoE+.
NET Puerto	Ethernet RJ45 (10/100/1000Mbps) para su router u otro GWN76xx.
RESET Botón de reinicio de fábrica.Presione por 7 segundos para llevar a los ajustes de fábrica.

ENCENDIENDO Y CONECTANDO EL GWN7660

El GWN puede ser alimentado usando un switch PoE/PoE+ por medio de los siguientes pasos:

Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN7660.

Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE/PoE+).

Cable de Red RJ45 para Switch (PoE/PoE+)

INSTALACIÓN DE HARDWARE

El GWN7660 puede ser montado en la pared o techo, por favor consulte los siguientes pasos para la instalación apropiada.

\~14\~

Montura de Pared

1. Situe el soporte de montaje en la locación deseada sobre la pared con la flecha apuntando hacia arriba.
2. Use un lápiz para marcar los cuatro agujeros de montaje (agujeros de los tornillos DIA 5.5mm, agujero retícula DIA 25mm).
3. Si su cable ethernet tiene que pasar a través de una pared, se debe perforar un círculo de aproximadamente 18 mm de diámetro sobre la misma.
4. Inserte los anclajes de tornillo en los orificios de 5.5mm. Fije el soporte de montaje a la pared mediante la inserción de los tornillos en los anclajes.

Pared Tornillos (PA 3.5X20) Pernos de expansión de plástico 2

1. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN7660.
2. Conecte el cable de alimentación y el cable ethernet (RJ45) a los puertos correspondientes de su GWN7660.
3. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

Nota: Se recomienda un montaje en el techo para obtener un óptimo rendimiento de cobertura.

1. Retire la losa del techo.
2. Coloque la placa de soporte de techo en el centro de la placa de techo y marque los orificios de los tornillos de montaje (orificios de los tornillos de 5.5mm DIA, retícula diámetro del agujero 25mm).
3. Inserte los tornillos a través del soporte de montaje.

Soporte para montaje en techo M3 nut 2 Tornillos (M3.0x50)

1. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN7660.
2. Alinee la flecha sobre el GWN7660AP con la flecha en la lengüeta de bloqueo del soporte de montaje y asegúrese de que su GWN esté firmemente asentado en el soporte de montaje y conecte los cables de red y alimentación.
3. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

El GWN7660 puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi activado por defecto.

Después de encender el GWN7660 y establecer la conexión a la red, el GXW7660 emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria.

Nota: La información del SSID y contraseña por defecto del GWN7660 están impresas en la etiqueta MAC de la unidad.

ACESSO A LA INTERFAZ DE CONFIGURACIÓN

Un ordenador conectado al SSID del GWN7660, o en la misma red que el GWN7660 puede descubrir y acceder a su interfaz de configuración usando uno de los siguientes métodos:

Método 1: Descubrir GWN7660 utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la unidad, ubicada en la parte posterior del equipo o en la caja
2. Desde un ordenador conectado a la misma red del GWN7660, escriba la siguiente dirección utilizando la dirección MAC del GWN7660 en su navegador https://gwn_.local

Ejemplo: De un GWN7660 que tenga la dirección MAC C0:74:AD:8B:4E:28, esta unidad se puede acceder escribiendo en el navegador https://gwn_c074ad8b4e28.local en el navegador.

Método 2: Descubrir el GWN7660 utilizando la herramienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente enlace: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Abrir la herramienta GWNDiscoveryTool, y haga clic en Escanear

3. La herramienta descubrirá todos los Puntos de Acceso GWN7660 conectados a la red mostrando sus direcciones MAC's e IP's.

4. Haga clic en Administrar dispositivos para que sea redirigido directamente a la interfaz de configuración de la GWN7660, o escriba manualmente la dirección IP que se muestra en su navegador.

Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es "admin" y la contraseña aleatoria predeterminada puede ser encontrada en la etiqueta del GWN7660).

• Asegúrese que el GWN7660 no esté vinculado con otro punto de acceso GWN7660 como esclavo, o algún router de la serie GWN7000, GWN Cloud, GWN Manager, de lo contrario no podrá ingresar a la interfaz de configuración.
• Si el GWN7660 ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.
• Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de transmisión y otros.
• Para administrar el GWN7660 a través de la nube, consulte el siguiente link https://www.gwn.cloud.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: http://www.grandstream.com/legal/open-source-software

Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/our-products
