MODE D'EMPLOI W544BX1GB NEFF

Changer le bac à produits ............................................................................168

Retirer le bac à produits ..................................................................168

Monter le bac à produits ..................................................................168

Changer la poignée du bac à produits...........................................................169

Retirer la poignée du bac à produits.................................................169

Monter la poignée du bac à produits.................................................169

Monter le panneau de façade............................................................181 Conseils de réparation-Lave-linge 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages162à481A propos de ce document

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l’appareil par lui-même, conformément au règlement sur l’écoconception (en vigueur le 03/2021). Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde. Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l’observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d’un symbole et d’un terme d’avertissement. Le mot d’avertissement caractérise la gravité du danger. Niveau de dangerosité Signification DANGER Le non respect de la consigne d’avertis- sement provoque la mort ou des bles- sures graves. AVERTISSEMENT Le non respect de la consigne d’avertis- sement peut provoquer la mort ou des blessures graves. PRUDENCE Le non respect de la consigne d’avertis- sement peut provoquer des blessures lé- gères. ATTENTION! Le non respect de la consigne d’avertis- sement peut provoquer des dégâts maté- riels. Tableau1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger. Ce document utilise les symboles de danger suivants: Symbole de danger Signification Consigne d’avertissement générale Danger engendré par la tension élec- trique Risque d'explosion Risque de blessures par coupure A propos de ce document 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages163à481Symbole de danger Signification Risque de blessures par écrasement Danger engendré par des surfaces très chaudes Danger engendré par un champ magné- tique puissant Danger engendré par un rayonnement non ionisant Tableau2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d’avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme. DANGER Type et source du danger!! Conséquences possibles en cas de non-respect du danger / de l'avertis- sement.

Mesures et interdictions pour éviter le danger. L’exemple suivant montre une consigne d’avertissement mettant en garde contre le risque d’électrocution. La mesure permettant d'éviter le danger est nommée. DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants: Symbole général Signification Caractérisation d'une astuce particulière (texte et/ou graphique) Caractérisation d'une astuce simple (texte seul) Caractérisation d'un lien vers une vidéo Caractérisation d'outils nécessaires Caractérisation de conditions nécessaires Caractérisation d'une condition (si... , alors ...) Caractérisation d'un résultat Start Caractérisation d'une touche ou surface de commande [00123456] Caractérisation d'une référence de pièce Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) Tableau3: Symboles généraux A propos de ce document 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages164à481Outils et aides Désignation Détails Images Outil auxiliaire [15000155] Cale de montage pour démon- ter les pièces en plastique Tournevis Torx T20 avec perçage [00340764] 100 mm , pour les vis avec la tige de sécurité Clé dynamomé- trique [15000441] Clé dynamométrique 20 - 100

Tournevis plat [00340854] Lame 3.5mm x 0.6mm x 100mm, Isolation de protection 1000V AC Tournevis plat [00340855] Lame 5.5mm x 1.0mm x 125mm, isolation de protection 1000V AC Pince à bec fin, an- gulaire [00341269] Longueur 200 mm Pince coupante [00342182] Longueur: 200 mm Désignation Détails Images Clé mixte [00340811] Taille de la clé 10ºmm, M6 Combination wrench [00340814] Taille de la clé 13ºmm, M8 Clé mixte [00340817] Taille de la clé 17mm, M10 Clé mixte [15000459] Taille de la clé 16ºmm, M10 Outils et aides 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages165à481Réparation

3.1 Changer le panneau de commande

PRUDENCE Bords tranchants du boîtier! Risque de coupures!

Porter des gants de protection. AVERTISSEMENT Chute d’appareils inclinés! Fractures/blessures d’écrasement

Sécuriser les appareils contre le risque de chute. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. L’appareil est librement accessible. Bac à produits retiré.→168

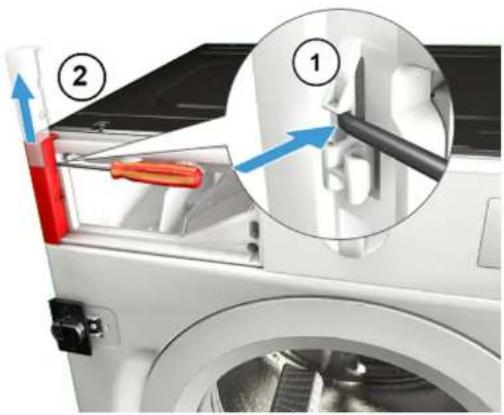

3.1.1 Retirer le panneau de commande

1. 1. Retirer l’élément de fixation (1).

2. Retirer le couvercle (2).

Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages166à4812. Retirer les vis. 3. 1. Retirer les éléments de fixation (1, 2).

2. Tirer le panneau de façade vers l’avant (3).

4. Retirer le panneau de commande.

3.1.2 Monter le panneau de commande

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages167à4813.2 Changer le bac à produits Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau.

3.2.1 Retirer le bac à produits

1. Ouvrir le bac à produits.

2. 1. Appuyer dessus pour l’insérer (1).

2. Retirer le bac à produits (2).

3.2.2 Monter le bac à produits

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages168à4813.3 Changer la poignée du bac à produits Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. Bac à produits retiré.→168

3.3.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

2. Retirer la poignée du bac à produits.

3.3.2 Monter la poignée du bac à produits

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages169à4813.4 Changer la porte PRUDENCE Ouvrir la zone de charnière! Écrasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la charnière.

Porter des gants de protection. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. La porte est ouverte. Panneau du meuble a été retiré.

3.4.1 Retirer la porte

ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. Retirer les vis (1).

2. Retirer la porte en la soulevant.

3.4.2 Monter la porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages170à4813.5 Changer les composants de la porte PRUDENCE Ouvrir la zone de charnière! Écrasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la charnière.

Porter des gants de protection. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. Panneau du meuble a été retiré. Porte a été retirée.→170

3.5.1 Retirer les composants de la porte

Démonter la porte de l’extérieur vers l’intérieur.

3.5.2 Monter les composants de la porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages171à4813.6 Changer la charnière de porte PRUDENCE Ouvrir la zone de charnière! Écrasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la charnière.

Porter des gants de protection. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau.

3.6.1 Retirer la charnière de porte

1. Desserrer deux vis.

2. Retirer la porte.

3. Démonter la porte de l’extérieur vers l’intérieur.

4. Retirer la charnière de la porte.

3.6.2 Monter la charnière de porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages172à4813.7 Changer le joint de porte PRUDENCE Bords tranchants du boîtier! Risque de coupures!

Porter des gants de protection. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. L’appareil est librement accessible. Bac à produits retiré.→168 Panneau de commande a été retiré. Porte a été retirée.→170 Couvercle inférieur a été retiré.→178

3.7.1 Retirer le joint de porte

1. Desserrer le support sur la lumière du tambour.

ATTENTION! Risque de dommage superficiel! La surface de l’appareil peut être rayée par l’utilisation d’outils inadé- quats.

Remplacer le collier de serrage uniquement avec des outils en plastique. Retirer le collier de serrage de la manchette avec un outil en plastique.

3. Défaire le joint de porte du panneau de façade.

4. Débrancher le connecteur de câble de la fermeture de porte.

Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages173à4815. Desserrer les vis dans l’ordre indiqué.

6. Retirer le panneau de façade.

7. Déconnecter tous les raccords de flexibles.

8. Retirer le joint de porte.

3.7.2 Monter le joint de porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages174à4813.8 Echange de la fermeture de porte En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Toute- fois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en ser- vice de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et stan- dards nationaux spécifiques, de façon vérifiable. DANGER Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.

Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales. PRUDENCE Bords tranchants du boîtier! Risque de coupures!

Porter des gants de protection. AVERTISSEMENT Chute d’appareils inclinés! Fractures/blessures d’écrasement

Sécuriser les appareils contre le risque de chute. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. L’appareil est librement accessible. Panneau du meuble a été retiré. Panneau de commande a été retiré. Porte a été retirée.→170 Collier de serrage a été retiré. Panneau de façade a été retiré. Joint de porte a été retiré.

3.8.1 Retrait de la fermeture de porte

1. Débrancher la prise de la fermeture de porte.

2. Défaire la fermeture de porte.

3. Retirer la fermeture de porte.

Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages175à4813.8.2 Monter la fermeture de porte La fermeture de porte doit être dans la bonne position pour garantir la fonction d’ouverture d’urgence de la porte de l’appareil.

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages176à4813.9 Changer la lumière du tambour PRUDENCE Bords tranchants du boîtier! Risque de coupures!

Porter des gants de protection. AVERTISSEMENT Chute d’appareils inclinés! Fractures/blessures d’écrasement

Sécuriser les appareils contre le risque de chute. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. L’appareil est librement accessible. Bac à produits retiré.→168 Panneau de commande a été retiré.

3.9.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l’appareil.

2. Débrancher les connexions électriques.

3. Retirer la lumière du tambour de son support.

3.9.2 Monter la lumière du tambour

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages177à4813.10 Changer le couvercle inférieur Fig.1: Couvercle du groupe inférieur Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. Panneau du meuble a été retiré.

3.10.1 Retirer le couvercle inférieur

Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau.

1. Retirer le couvercle inférieur.

2. Détacher le flexible du support.

Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages178à4813. 1. Dévisser la vis (1).

2. Appuyer sur le point de rétention et le retirer par le bas (2).

4. Tirer sur le couvercle du groupe inférieur et le retirer vers l’avant.

5. Retirer le flexible à travers le couvercle.

3.10.2 Monter le couvercle

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages179à4813.11 Changer le panneau de façade PRUDENCE Bords tranchants du boîtier! Risque de coupures!

Porter des gants de protection. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. L’appareil est librement accessible. Bac à produits retiré.→168 Panneau du meuble a été retiré. Porte a été retirée.→170 Joint de porte a été retiré.

3.11.1 Retirer le panneau de façade

1. Desserrer le support sur la lumière du tambour.

PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

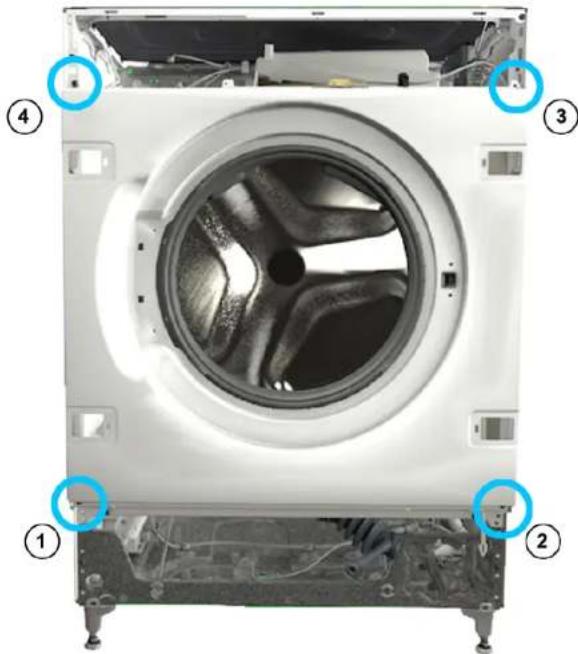

Sécuriser les composants contre le risque de chute. Desserrer les vis dans l’ordre indiqué. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages180à4813. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-16_8001214498 Copyright par BSH Hausgeräte GmbH Pages181à481Zu diesem Dokument.......................................................................183
