РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ W544BX1GB NEFF

Съвети за ремонт - Перална машина

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3
1.2.2 Символи за опасност.... 3
1.2.3 Структура на предупрежденията.... 4
1.2.4 Общи символи 4

3.1 Смяна на фасадния панел....6

3.1.1 Сваляне на фасадния панел....6
3.1.2 Монтиране на фасадния панел 7

3.2 Смяна на чекмеджето за перилен препарат 8

3.2.1 Сваляне на чекмеджето за перилен препарат 8
3.2.2 Монтиране на чекмеджето за перилен препарат.... 8

3.3 Смяна на дръжката на чекмеджето за перилен препарат.... 9

3.3.1 Сваляне на дръжката на чекмеджето за перилен препарат...... 9
3.3.2 Монтиране на дръжката на чекмеджето за перилен препарат ..... 9

3.4 Смяна на вратата 10

3.4.1 Изваждане на вратата.... 10
3.4.2 Монтиране на вратата.... 10

3.5 Смяна на компонентите на вратата 11

3.5.1 Сваляне на компонентите на вратата 11
3.5.2 Монтиране на компонентите на вратата.... 11

3.6 Смяна на пантата на вратата 12

3.6.1 Сваляне на пантата на вратата.... 12
3.6.2 Монтиране на пантата на вратата.... 12

3.7 Смяна на уплътнението на вратата 13

3.7.1 Сваляне на уплътнението на вратата 13
3.7.2 Монтиране на уплътнението на вратата 14

3.8 Смяна на ключа на вратата 15

3.8.1 Сваляне на ключалката на вратата.... 15
3.8.2 Монтиране на ключалката на вратата 16

3.9 Смяна на осветлението на барабана.... 17

3.9.1 Сваляне на осветлението на барабана 17
3.9.2 Монтиране на осветлението на барабана 17

3.10 Смяна на долния капак 18

3.10.1 Сваляне на долния капак.... 18
3.10.2 Монтиране на капака 19

3.11 Смяна на предния панел.... 20

3.11.1 Сваляне на предния панел 20
3.11.2 Монтиране на предния панел 21

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[weve]		Идентифициране на прост съвет (само текст)
[weoc]		Идентифициране на връзка към видео урок
[wec]		Идентифициране на необходимите ин-струменти
[wez]		Идентифициране на необходимите предварителни условия
[wez]		Идентифициране на условие (ако ..., тогава ...)
[wez]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

Инструменти и помощни средства

посочване Подробности Изображения
Помощен инструмент[15000155]	Инструмент за разхлабване на пластмасови части
Отвертка Тогх Т20 с отвор[00340764]	100 мм, за винтове с предпазен щифт
Динамометричен ключ[15000441]	Динамометричен ключ 20 - 100 Nm
Плоска отвертка[00340854]	Връх 3,5 mm x 0,6 mm x 100 mm, Защитна изолация 1000 V AC
Плоска отвертка[00340855]	Връх 5,5 mm x 1,0 mm x 125 mm, Защитна изолация 1000 V AC
Клещи с игловидни челюсти, подъгъл[00341269]	Дължина 200 мм
Клещи резачки[00342182]	Дължина: 200 мм

посочване Подробности Изображения
Комбиниран ключ[00340811]	гаечния ключ 10 ^ mm, M6
Combinationwrench[00340814]	гаечния ключ 13 ^ mm, M8
Комбиниран ключ[00340817]	гаечния ключ 17 mm, M10
Комбиниран ключ[15000459]	гаечния ключ 16 ^ mm, M10

Ремонт

3.1 Смяна на фасадния панел

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

0.

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Чекмеджето за перилния препарат е свалено.→8

3.1.1 Сваляне на фасадния панел

1. Издърпайте фасадния панел отпред (3).

3.1.2 Монтиране на фасадния панел

3.2 Смяна на чекмеджето за перилен препарат

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

3.2.1 Сваляне на чекмеджето за перилен препарат

1. Изтеглете чекмеджето за перилен препарат.
2. 1. Натиснете надолу върху подложката (1).

3. Свалете чекмеджето за перилен препарат (2).

3.2.2 Монтиране на чекмеджето за перилен препарат

▶ Монтирайте в обратен ред.

Ремонт

3.3 Смяна на дръжката на чекмеджето за перилен препарат

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.→8

3.3.1 Сваляне на дръжката на чекмеджето за перилен препарат

1. Освободете крепежните елементи.

1. Свалете дръжката на чекмеджето за перилен препарат.

3.3.2 Монтиране на дръжката на чекмеджето за перилен препарат

3.4 Смяна на вратата

ВНИМАТЕЛНО

Отворете областта на пантите!

Премазване/захващане на пръстите

▶ Не посягайте към областта на пантите.

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Вратата е отворена.
Мебелният панел е свален.

3.4.1 Изваждане на вратата

1.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъното.

Закрепете компонента, така че да не падне.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Свалете винтовете (1).

1. Извадете вратата нагоре.

3.4.2 Монтиране на вратата

▶ Монтирайте в обратен ред.

Ремонт

3.5 Смяна на компонентите на вратата

Отворете областта на пантите!

Премазване/захващане на пръстите

▶ Не посягайте към областта на пантите.

- Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
√ Мебелният панел е свален.
Вратата е свалена.→10

3.5.1 Сваляне на компонентите на вратата

- Разглобете вратата отвън навътре.

3.5.2 Монтиране на компонентите на вратата

▶ Монтирайте в обратен ред.

Ремонт

3.6 Смяна на пантата на вратата

Отворете областта на пантите!

Премазване/захващане на пръстите

▶ Не посягайте към областта на пантите.

- Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

3.6.1 Сваляне на пантата на вратата

1. Разхлабете двата винта.
2. Извадете вратата.
3. Разглобете вратата отвън навътре.

1. Свалете пантата на вратата.

3.6.2 Монтиране на пантата на вратата

3.7 Смяна на уплътнението на вратата

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно- то.

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Чекмеджето за перилния препарат е свалено.→8
Фасадният панел е свален.
Вратата е свапена.→10
Долният капак е свален.→18

3.7.1 Сваляне на уплътнението на вратата

1. Разхлабете фиксатора на осветлението на барабана.

Риск от повредена повърхност!

Повърхността на уреда може да се надраска, ако използвате неправилни инструменти.

- Използвайте само пластмасови инструменти за подмяна на обтягация пръстен.

Свалете обтягация пръстен от уплътнението с пластмасов инструмент.

1. Освободете уплътнението на вратата от предния панел.
2. Освободете конектора на кабела от ключалката на вратата.

Ремонт

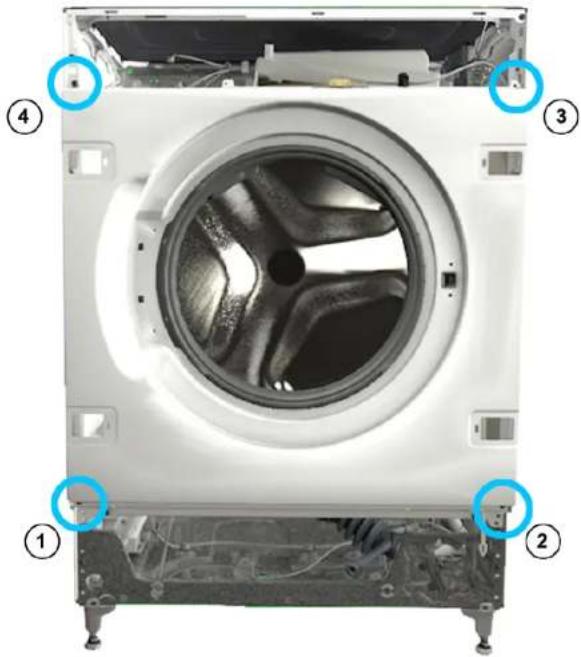

1. Разхлабете винтовете в указания ред.

1. Свалете предния панел.

2. Изключете всички съединителни елементи за маркучи.

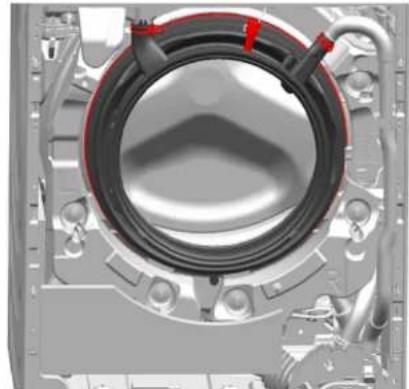

1. Извадете уплътнението на вратата.

3.7.2 Монтиране на уплътнението на вратата

▶ Монтирайте в обратен ред.

Ремонт

3.8 Смяна на ключа на вратата

Като производител ние сме задължени да предоставим на потребителите като резервна част ключалка за вратата, включително инструкция за ремонт в съответствие с Регламента (ЕС) 2019/2023. Бихме искали да отбележим обаче, че след смяната на ключалката на вратата, е необходимо да се извърши електротехническа проверка за безопасност от квалифициран електротехник, преди уредът да бъде пуснат в експлоатация. Това лице трябва да бъде с потвърдена квалификация съгласно специфичните за страната закони, разпоредби и стандарти.

ОПАСНОСТ Риск от токов удар поради ча- Опасност за живота от токов уд- ► Електрическите части тря- рани електротехници. ► След ремонта трябва да съгласно VDE 0701 или в страната разпоредби.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Мебелният панел е свален.
Фасадният панел е свален.
Вратата е свапена.→10
Обтягацият пръстен е свален.
Предният панел е свален.
Уплътнението на вратата е свалено.

3.8.1 Сваляне на ключалката на вратата

1. Изключете щепсела на ключалката на вратата.
2. Освободете ключалката на вратата.

1. Свалете ключалката на вратата.

Ремонт

3.8.2 Монтиране на ключалката на вратата

Ключалката на вратата трябва да е в правилното положение, за да осигури функцията за аварийно отваряне на вратата на уреда.

▶ Монтирайте в обратен ред.

Ремонт

3.9 Смяна на осветлението на барабана

ВНИМАТЕЛНО

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Чекмеджето за перилния препарат е свалено.→8
Фасадният панел е свален.

3.9.1 Сваляне на осветлението на барабана

1. Издърпайте държача на осветлението на барабана от уреда.
2. Изключете електрическите връзки.
3. Свалете осветлението на барабана от държача.

3.9.2 Монтиране на осветлението на барабана

▶ Монтирайте в обратен ред.

Ремонт

3.10 Смяна на долния капак

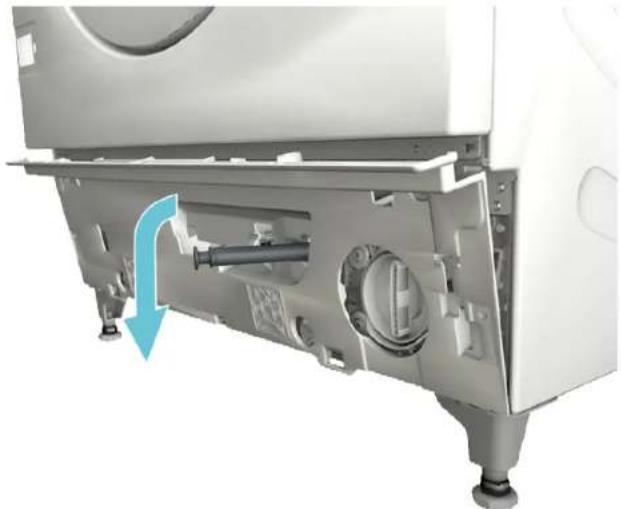

Фиг. 1: Капак за долната група

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
√ Мебелният панел е свален.

3.10.1 Сваляне на долния капак

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
1. Свалете долния капак.

1. Отделете маркуча от държача.


1. 1. Развийте винта (1).

2. Натиснете задържащата точка и свалете надолу (2).

1. Издърпайте капака на долната група и го извадете напред.

1. Издърпайте маркуча от капака.

3.10.2 Монтиране на капака

▶ Монтирайте в обратен ред.

Ремонт

3.11 Смяна на предния панел

ВНИМАТЕЛНО

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Чекмеджето за перилния препарат е свалено.→8
√ Мебелният панел е свален.
Вратата е свалена.→10
Уплътнението на вратата е свалено.

3.11.1 Сваляне на предния панел

1. Разхлабете фиксатора на осветлението на барабана.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр.

БНОТО.

Закрепете компонента, така че да не падне.

Разхлабете винтовете в указания ред.

1. Свалете предния панел.

3.11.2 Монтиране на предния панел

▶ Монтирайте в обратен ред.
