NÁVOD NA OBSLUHU W544BX1GB NEFF

Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021). Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík. Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva. Úroveň varovania Význam NEBEZPEČENSTVO Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia. VAROVANIE Možným následkom nerešpektovania va- rovného hlásenia je úmrtie alebo vážne zranenia. UPOZORNENIE Možným následkom nerešpektovania va- rovného hlásenia sú mierne zranenia. POZOR! Možným následkom nerešpektovania va- rovného hlásenia je poškodenie majetku. Tabuľka1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpe- čenstva. V tomto dokumente sa používajú nasledujúce symboly označujúce riziká: Symbol označujúci riziko Význam Všeobecné varovné hlásenie Nebezpečenstvo v súvislosti s elektrickým napätím Nebezpečenstvo výbuchu Nebezpečenstvo porezania Nebezpečenstvo pomliaždenia O tomto dokumente 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana383z481Symbol označujúci riziko Význam Nebezpečenstvo v súvislosti s horúcimi povrchmi Nebezpečenstvo v súvislosti s magnetic- kým poľom Nebezpečenstvo v súvislosti s neionizujú- cou radiáciou Tabuľka2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru. NEBEZPEČENSTVO Druh a zdroj nebezpečenstva! Možné následky pri ignorovaní nebezpečenstva/varovania.

Opatrenia a zákazy na zabránenie nebezpečenstvu. Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

1.2.4 Všeobecné symboly

V tomto dokumente sa používajú nasledujúce všeobecné symboly: Všeob. symbol Význam Označenie špeciálneho pokynu (textové a/alebo grafické) Označenie jednoduchého pokynu (len textové) Všeob. symbol Význam Označenie prepojenia na videonávod Označenie požadovaných nástrojov Označenie požadovaných podmienok Označenie podmienky (ak ..., potom ...) Označenie výsledku Spustenie Označenie klávesu alebo tlačidla [00123456] Označenie čísla materiálu Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) Tabuľka3: Všeobecné symboly O tomto dokumente 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana384z481Nástroje a pomôcky Označenie Detaily Snímky Pomocný nástroj [15000155] Nástroj na uvoľnenie plastových častí Skrutkovač Torx T20 s otvorom [00340764] 100mm, pre skrutky s bezpeč- nostným čapom Momentový kľúč [15000441] Momentový kľúč 20 – 100 Nm Plochý skrutkovač [00340854] Čepeľ 3,5mm x 0,6mm x 100mm, ochranná izolácia 1000V AC Plochý skrutkovač [00340855] Čepeľ 5,5mm x 1,0mm x 125mm, ochranná izolácia 1000V AC Kliešte zahnuté, špicaté [00341269] Dĺžka 200 mm Bočné štípacie kliešte [00342182] Dĺžka: 200mm Označenie Detaily Snímky Kombinovaný kľúč [00340811] Veľkosť kľúča 10ºmm, M6 Combination wrench [00340814] Veľkosť kľúča 13ºmm, M8 Kombinovaný kľúč [00340817] Veľkosť kľúča 17mm, M10 Kombinovaný kľúč [15000459] Veľkosť kľúča 16ºmm, M10 Nástroje a pomôcky 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana385z481Oprava

3.1 Výmena panelu obloženia

UPOZORNENIE Ostré hrany plášťa! Rezné poranenia

Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

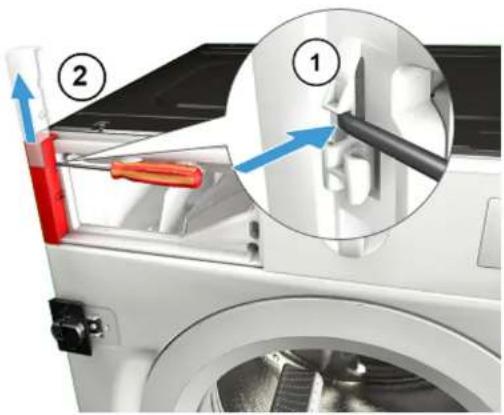

3.1.1 Odstránenie panelu obloženia

1. 1. Uvoľnite zachytávací prvok (1).

2. Odoberte kryt (2).

Oprava 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana386z4812. Odstráňte skrutky. 3. 1. Uvoľnite zachytávacie prvky (1, 2).

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana389z4813.4 Výmena dverí UPOZORNENIE Otvorte oblasť závesov! Pomliaždenie/zachytenie prstov

Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Dvere sú otvorené. Čelo nábytku bolo odobraté.

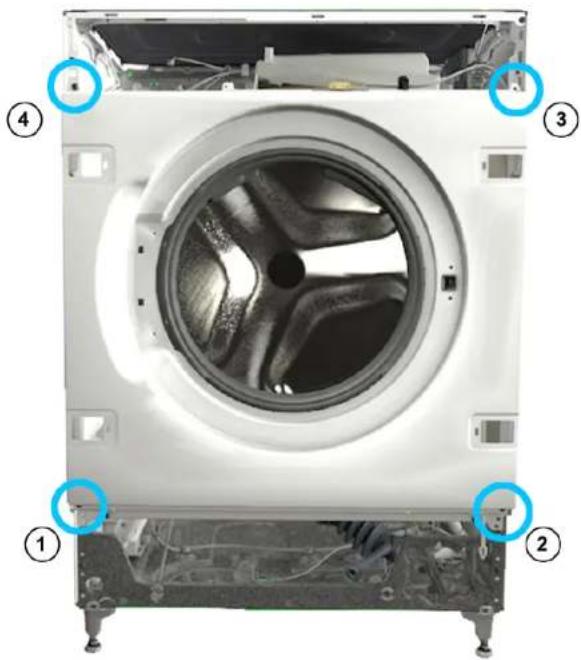

POZOR! Riziko pádu dielov po uvoľnení skrutiek! Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, na- pr. podlahy.

Zaistite komponent proti pádu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana390z4813.5 Výmena komponentov dverí UPOZORNENIE Otvorte oblasť závesov! Pomliaždenie/zachytenie prstov

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana391z4813.6 Výmena závesu dverí UPOZORNENIE Otvorte oblasť závesov! Pomliaždenie/zachytenie prstov

1. Uvoľnite dve skrutky.

Noste ochranné rukavice. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Zaistite komponent proti pádu. Požiadavka: Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Zásuvka na prací prostriedok bola odobratá.→388 Panel obloženia bol odobratý. Dvere boli odobraté.→390 Spodný kryt bol odobratý.→398

POZOR! Riziko poškodenia povrchu! Použitím nesprávnych nástrojov sa povrch spotrebiča môže po- škriabať.

Na výmenu napínacieho krúžka použite len plastové nástroje. Odoberte napínací krúžok z tesnenia použitím plastového nástroja.

3. Uvoľnite tesnenie dverí z čelného panela.

4. Uvoľnite káblovú prípojku z poistky dvierok.

7. Odpojte všetky hadicové pripojenia.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana394z4813.8 Výmena poistky dvierok Ako výrobca sme povinní poskytnúť zákazníkom náhradný diel – poistka dvierok - vrátane pokynov k oprave v súlade s nariadením (EÚ) 2019/2023. Chceli by sme však podotknúť, že po výmene poistky dvierok sa pred uvedením spotrebiča do prevádzky vyžaduje test elektrotechnickej bezpečnosti, ktorý vykoná kvalifikovaný elektrikár. Kvalifikáciu tejto osoby musí byť možné overiť podľa miestnych zákonov, regulácií a nariadení. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.

Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. UPOZORNENIE Ostré hrany plášťa! Rezné poranenia

Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Zaistite komponent proti pádu. Požiadavka: Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Čelo nábytku bolo odobraté. Panel obloženia bol odobratý. Dvere boli odobraté.→390 Napínací krúžok bol odobratý. Čelný panel bol odobratý. Tesnenie dverí boli odobraté.

Oprava 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana395z4813.8.2 Montáž poistky dvierok Poistka dvierok musí byť v správnej polohe, aby bola zabezpečená fun- kcia núdzového otvárania dvierok spotrebiča.

Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-02-16_8001214498 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana397z4813.10 Výmena spodného krytu Obr.1: Spoločný spodný kryt Požiadavka: Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Čelo nábytku bolo odobraté.

3.10.1 Odoberanie spodného krytu

Požiadavka: Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

1. Odoberte spodný kryt.

4. Zatiahnite spodný spoločný kryt a odoberte ho smerom dopredu.

3.11.1 Odstránenie čelného panela

UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.
