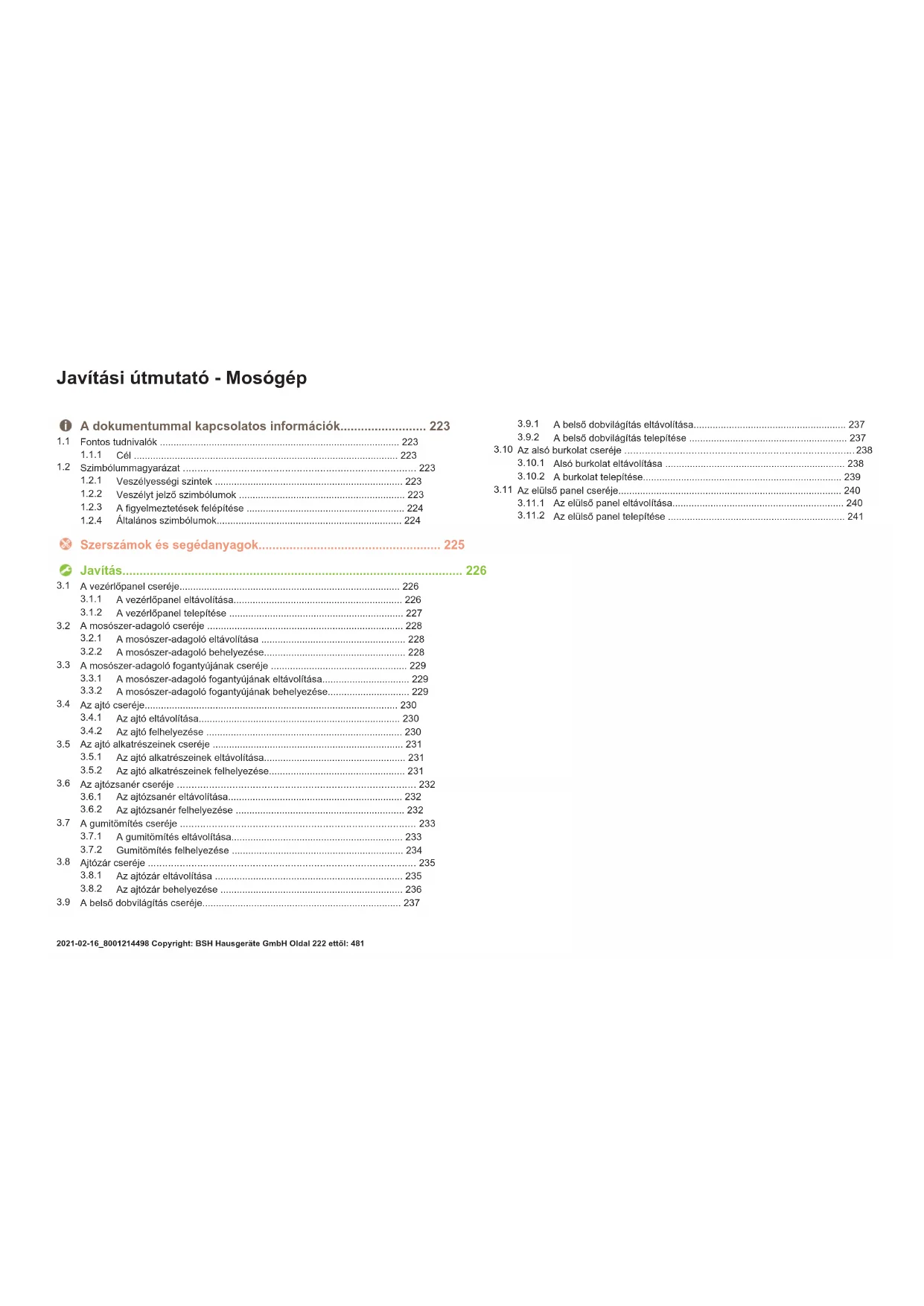

HASZNÁLATI ÚTMUTATÓ W544BX1GB NEFF

Veszélyességi szintek .....................................................................223

Veszélyt jelző szimbólumok .............................................................223

A figyelmeztetések felépítése ..........................................................224

A vezérlőpanel eltávolítása..............................................................226

A mosószer-adagoló eltávolítása .....................................................228

A mosószer-adagoló behelyezése....................................................228

A mosószer-adagoló fogantyújának cseréje ..................................................229

A mosószer-adagoló fogantyújának eltávolítása................................229

A mosószer-adagoló fogantyújának behelyezése..............................229

Az ajtó eltávolítása..........................................................................230

Az ajtó felhelyezése ........................................................................230

Az ajtó alkatrészeinek cseréje ......................................................................231

Az ajtó alkatrészeinek eltávolítása....................................................231

Az ajtó alkatrészeinek felhelyezése..................................................231

Az ajtózsanér eltávolítása................................................................232

Az ajtózsanér felhelyezése ..............................................................232

A gumitömítés eltávolítása...............................................................233

Gumitömítés felhelyezése ...............................................................234

Az ajtózár eltávolítása .....................................................................235

Az ajtózár behelyezése ...................................................................236

A belső dobvilágítás cseréje.........................................................................237

A belső dobvilágítás eltávolítása........................................................237

A belső dobvilágítás telepítése ..........................................................237

Az elülső panel eltávolítása...............................................................240

Az elülső panel telepítése .................................................................241 Javítási útmutató-Mosógép 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal222ettől:481A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal223ettől:481Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei.

A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal224ettől:481Szerszámok és segédanyagok Kijelölés Részletek Képek Segédeszköz [15000155] Műanyag alkatrészek meglazí- tására szolgáló szerszám Biztonsági Torx T20 csavarhúzó [00340764] 100ºmm, biztonsági csavarok- hoz Nyomatékkulcs [15000441] Nyomatékkulcs 20–100 Nm Lapos csavarhúzó [00340854] Fej: 3,5mm x 0,6mm x 100mm, Szigetelés: 1000V AC Lapos csavarhúzó [00340855] Fej: 5,5mm x 1,0mm x 125mm, Szigetelés: 1000V AC Hosszúcsőrű fogó, hajlított kialakítás [00341269] Hossz: 200 mm Oldalcsípő fogó [00342182] Hossz: 200mm Csillag-Villáskulcs [00340811] Méret 10ºmm, M6 Kijelölés Részletek Képek Combination wrench [00340814] Méret 13ºmm, M8 Csillag-Villáskulcs [00340817] Méret 17mm, M10 Csillag-Villáskulcs [15000459] Méret 16ºmm, M10 Szerszámok és segédanyagok 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal225ettől:481Javítás

3.1 A vezérlőpanel cseréje

VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a mosószer-adagolót.→228

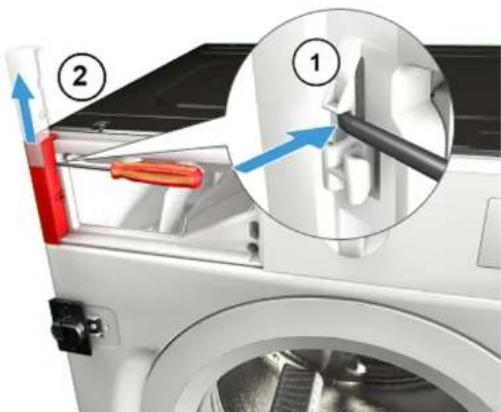

3.1.1 A vezérlőpanel eltávolítása

1. 1. Lazítsa meg a rögzítőelemet (1).

2. Távolítsa el a fedelet (2).

Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal226ettől:4812. Távolítsa el a csavarokat. 3. 1. Lazítsa meg a rögzítőelemeket (1, 2).

2. Húzza a vezérlőpanelt előre (3).

4. Távolítsa el a vezérlőpanelt.

3.1.2 A vezérlőpanel telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal227ettől:4813.2 A mosószer-adagoló cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

3.2.1 A mosószer-adagoló eltávolítása

1. Húzza ki a mosószer-adagoló rekeszt.

2. 1. Nyomja le a fiókot (1).

2. Távolítsa el a mosószer-adagoló rekeszt (2).

3.2.2 A mosószer-adagoló behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal228ettől:4813.3 A mosószer-adagoló fogantyújának cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót.→228

3.3.1 A mosószer-adagoló fogantyújának eltávolítása

1. Lazítsa meg a rögzítőelemeket.

2. Távolítsa el a mosószer-adagoló rekesz fogantyúját.

3.3.2 A mosószer-adagoló fogantyújának behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal229ettől:4813.4 Az ajtó cseréje VIGYÁZAT Nyitott zsanér! Ujjak zúzódása/beszorulása

Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Az ajtó nyitva van. A bútorlapot eltávolították.

3.4.1 Az ajtó eltávolítása

FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) káro- sodása.

Biztosítsa az alkatrészt leesés ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. Távolítsa el a csavarokat (1).

2. Felfelé húzva távolítsa el az ajtót.

3.4.2 Az ajtó felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal230ettől:4813.5 Az ajtó alkatrészeinek cseréje VIGYÁZAT Nyitott zsanér! Ujjak zúzódása/beszorulása

Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot eltávolították. Eltávolította az ajtót.→230

3.5.1 Az ajtó alkatrészeinek eltávolítása

Kívülről befelé haladva szerelje szét az ajtót.

3.5.2 Az ajtó alkatrészeinek felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal231ettől:4813.6 Az ajtózsanér cseréje VIGYÁZAT Nyitott zsanér! Ujjak zúzódása/beszorulása

Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

3.6.1 Az ajtózsanér eltávolítása

1. Lazítsa meg a két csavart.

2. Vegye le az ajtót.

3. Kívülről befelé haladva szerelje szét az ajtót.

4. Távolítsa el az ajtózsanért.

3.6.2 Az ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal232ettől:4813.7 A gumitömítés cseréje VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a mosószer-adagolót.→228 A vezérlőpanelt eltávolították. Eltávolította az ajtót.→230 Az alsó burkolatot eltávolították.→238

3.7.1 A gumitömítés eltávolítása

1. Távolítsa el a belső dobvilágítás rögzítőjét.

FIGYELEM! Sérült felület kockázata! A helytelen szerszámok használatával megkarcolhatja a készülék fe- lületét.

A feszítőgyűrű eltávolításához kizárólag műanyag szerszámo- kat használjon. Távolítsa el a feszítőgyűrűt a tömítésből egy műanyag szerszámmal.

3. Vegye ki a tömítést az elülső panelből.

4. Vegye ki a kábelcsatlakozót az ajtózárból.

Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal233ettől:4815. Lazítsa meg a csavarokat a megadott sorrendben.

6. Távolítsa el az elülső panelt.

7. Válassza le a tömlőcsatlakozásokat.

8. Távolítsa el a gumitömítést.

3.7.2 Gumitömítés felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal234ettől:4813.8 Ajtózár cseréje Gyártóként kötelességünk tartalék alkatrészként ajtózárat biztosítani a vásárlók számá- ra, beleértve a javítási utasításokat is a 2019/2023 EU-rendeletnek megfelelően. Fel- hívjuk a figyelmét, hogy az ajtózár cseréje után egy képzett elektroműszerésznek elekt- rotechnikai biztonsági vizsgálatot kell végeznie a készülék üzembe helyezése előtt. A vizsgálatot végző személynek az adott ország tövényei, szabályozásai és szabványai szerint meghatározott képesítéssel kell rendelkeznie. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. A bútorlapot eltávolították. A vezérlőpanelt eltávolították. Eltávolította az ajtót.→230 A feszítőgyűrűt eltávolították. Az elülső panelt eltávolították. A gumitömítést eltávolították.

3.8.1 Az ajtózár eltávolítása

1. Válassza le az ajtózár csatlakozóját.

2. Lazítsa meg az ajtózárat.

3. Vegye ki az ajtózárat.

Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal235ettől:4813.8.2 Az ajtózár behelyezése Az ajtózárnak megfelelő pozícióban kell lennie ahhoz, hogy a vészhely- zeti ajtónyitás működőképes legyen.

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal236ettől:4813.9 A belső dobvilágítás cseréje VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a mosószer-adagolót.→228 A vezérlőpanelt eltávolították.

3.9.1 A belső dobvilágítás eltávolítása

1. Húzza ki a belső dobvilágítás tartóját a készülékből.

2. Válassza le az elektromos csatlakozókat.

3. Távolítsa el a belső dobvilágítást a belső dobvilágítás tartójából.

3.9.2 A belső dobvilágítás telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal237ettől:4813.10 Az alsó burkolat cseréje Ábra1: Alsó rész burkolata Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot eltávolították.

3.10.1 Alsó burkolat eltávolítása

Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

1. Távolítsa el az alsó burkolatot.

2. Válassza le a tömlőt a tartóról.

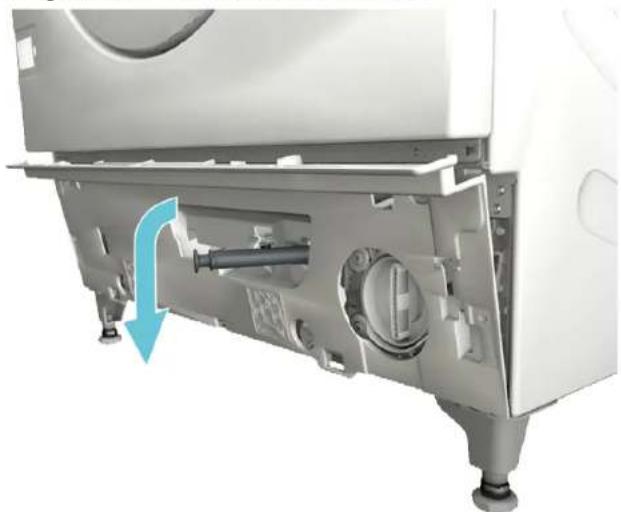

Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal238ettől:4813. 1. Csavarja ki a csavart (1).

2. Nyomja meg a rögzítőpontot, és lefelé irányban távolítsa el (2).

4. Húzza meg az alsó rész burkolatát, és előrefelé távolítsa el.

5. Húzza ki a tömlőt a burkolatból.

3.10.2 A burkolat telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal239ettől:4813.11 Az elülső panel cseréje VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a mosószer-adagolót.→228 A bútorlapot eltávolították. Eltávolította az ajtót.→230 A gumitömítést eltávolították.

3.11.1 Az elülső panel eltávolítása

1. Távolítsa el a belső dobvilágítás rögzítőjét.

VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) káro- sodása.

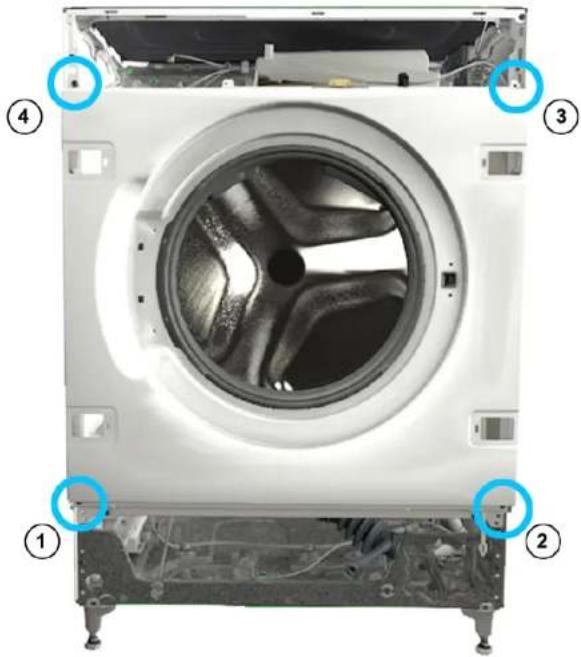

Biztosítsa az alkatrészt leesés ellen. Lazítsa meg a csavarokat a megadott sorrendben. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal240ettől:4813. Távolítsa el az elülső panelt.

3.11.2 Az elülső panel telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-02-16_8001214498 Copyright: BSH Hausgeräte GmbH Oldal241ettől:481Utilizzo del documento ...................................................................243
