MANUAL DE UTILIZARE W544BX1GB NEFF

Indicii pentru reparații - Mașină de spălat rufe

i Referitor la acest document.... 363

1.1 Informatii importante 363
1.1.1 Aplicabilitatea 363

1.2 Explicatia simbolurilor 363

1.2.1 Nivelurile de pericol.... 363

1.2.2 Simbolurile de pericol 363

1.2.3 Structura avertismentelor.... 364

3.9.1 Demontarea iluminării cuvei 377

3.9.2 Montarea iluminării cuvei 377

3.10 Înlocuirea capacului inferior 378

3.10.1 Demontarea capacului inferior.... 378

3.10.2 Montarea capacului 379

3.11 Înlocuirea panoului frontal.... 380

3.11.1 Demontarea panoului frontal 380

3.11.2 Montarea panoului frontal 381

Instrumente și materiale utile.... 365

Repararea.... 366

3.1 Înlocuirea panoului de mascare.... 366

3.1.1 Demontarea panoului de mascare 366

3.1.2 Montarea panoului de mascare.... 367

3.2 Înlocuirea sertarului pentru detergent.... 368

3.2.1 Demontarea sertarului pentru detergent 368

3.2.2 Montarea sertarului pentru detergent.... 368

3.3 Înlocuirea mânerului sertarului pentru detergent 369

3.3.1 Demontarea mânerului sertarului pentru detergent.... 369

3.3.2 Montarea mânerului sertarului pentru detergent 369

3.4 Înlocuirea usii 370

3.4.1 Demontarea uşii.... 370

3.4.2 Montarea uşii.... 370

3.5 Înlocuirea componentelor uşii.... 371

3.5.1 Demontarea componentelor uşii.... 371

3.5.2 Montarea componentelor uşii.... 371

3.6 Înlocuirea balamalei pentru usă.... 372

3.6.1 Demontarea balamalei pentru usă.... 372

3.6.2 Montarea balamalei pentru usă.... 372

3.7 Înlocuirea garniturii uşii 373

3.7.1 Demontarea garniturii uşii 373

3.7.2 Montarea garniturii uşii 374

3.8 Înlocuirea dispozitivului de blocare a usii.... 375

3.8.1 Demontarea dispozitivului de blocare a uşii 375

3.8.2 Montarea dispozitivului de blocare a usii.... 376

3.9 Înlocuirea iluminării cuvei 377

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

Instrumente și materiale utile

Desemnare Detalii	Imagini
Instrumentul auxili-ar[15000155]	Instrument pentru slăbirea pie-selor din plastic
Şurubelniță TorxT20 cu orificiu[00340764]	100 mm, pentru şuruburi cu ştift de siguranță
Cheie de cuplu[15000441]	Cheie de cuplu 20 - 100 Nm
Şurubelniță cu slot[00340854]	Lamă 3,5 mm x 0,6 mm x 100 mm, Izolație protectoare 1000 V CA
Şurubelniță cu slot[00340855]	Lamă 5,5 mm x 1,0 mm x 125 mm, Izolație protectoare 1000 V CA
Clește cu cios, model unghiular[00341269]	Lungime 200 mm
Clește cu tăiere la-terală[00342182]	Lungime: 200 mm

Desemnare Detalii Imagini
Cheie fixă inelară[00340811]	Dimensiune cheie 10°mm, M6
Combination wren-ch[00340814]	Dimensiune cheie 13°mm, M8
Cheie fixă inelară[00340817]	Dimensiune cheie 17 mm, M10
Cheie fixă inelară[15000459]	Dimensiune cheie 16°mm, M10

Repararea

3.1 Înlocuirea panoului de mascare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat.→368

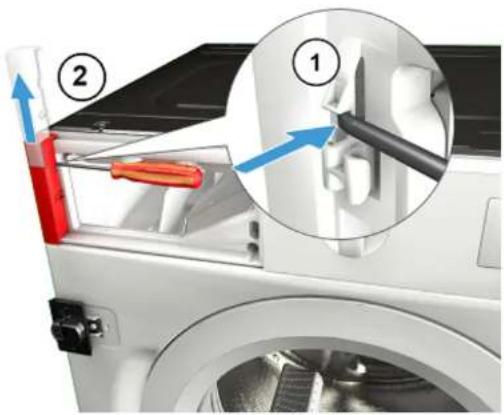

3.1.1 Demontarea panoului de mascare

1. 1. Decuplati elementul de prindere (1).
2. Scoateți capacul (2).

1. Scoateți şuruburile. 3. 1. Decuplați elementele de prindere (1, 2).

1. Trageti panoul de mascare în față (3).

1. Demontați panoul de mascare.

3.1.2 Montarea panoului de mascare

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.2 Înlocuirea sertarului pentru detergent

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

3.2.1 Demontarea sertarului pentru detergent

1. Deschideti complet sertarul pentru detergent.
2. 1. Apăsați în jos pe inserție (1).

3. Scoateți sertarul pentru detergent (2).

3.2.2 Montarea sertarului pentru detergent

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.3 Înlocuirea mânerului sertarului pentru detergent

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Sertarul pentru detergent a fost demontat.→368

3.3.1 Demontarea mânerului sertarului pentru detergent

1. Decuplati elementele de prindere.

1. Scoateți mânerul sertarului pentru detergent.

3.3.2 Montarea mânerului sertarului pentru detergent

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.4 Înlocuirea uşii

ATENTIONARE

Zona balamalei deschisel

Zdrobirea/prinderea degetelor

▶ Nu introduceti degetele sau mâna în zona balamalei.

Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa este deschisă.
√ Placa de mobilier a fost demontată.

3.4.1 Demontarea uşii

1.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
Fixati componenta împotriva căderii.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Accidente din cauza pieselor care cad.
- Fixați componenta împotriva căderii.

Scoateți şuruburile (1).

1. Scoateți ușa ridicând-o în sus.

3.4.2 Montarea uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.5 Înlocuirea componentelor uşii

Zona balamalei deschisel

Zdrobirea/prinderea degetelor

▶ Nu introduceti degetele sau mâna în zona balamalei.

Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Placa de mobilier a fost demontată.
Uşa a fost demontată.→370

3.5.1 Demontarea componentelor uşii

- Dezasamblati uşa dinspre exterior înspre interior.

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.6 Înlocuirea balamalei pentru uşă

Zona balamalei deschisel

Zdrobirea/prinderea degetelor

▶ Nu introduceti degetele sau mâna în zona balamalei.

Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

3.6.1 Demontarea balamalei pentru uşă

1. Desfaceți două şuruburi.
2. Scoateți ușa.
3. Dezasamblati uşa dinspre exterior înspre interior.

1. Demontați balamaua pentru ușă.

3.6.2 Montarea balamalei pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.7 Înlocuirea garniturii uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat.→368
√ Panoul de mascare a fost demontat.
Uşa a fost demontată.→370
√ Capacul inferior a fost demontat.→378

3.7.1 Demontarea garniturii uşii

1. Slăbiti dispozitivul de fixare a iluminării cuvei.

ATENTIE! Pericol de suprafată deteriorată

Suprafata aparatului se poate zgâria dacă folositi instrumentele gresite.

- Folositi numai instrumente din plastic pentru a inlocui inelul de tensionare.

Scoateți inelul de tensionare din garnitură cu un instrument din plastic.

1. Decuplati garnitura uşii de la panoul frontal.
2. Decuplati conectorul cablului de la dispozitivul de blocare a uşii.

Repararea

1. Slăbiti şuruburile în ordinea indicată.

1. Demontați panoul frontal.

2. Deconectati toate racordurile furtunurilor.

1. Scoateți garnitura ușii.

3.7.2 Montarea garniturii uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.8 Înlocuirea dispozitivului de blocare a uşii

În calitate de producător, suntem obligați să le oferim clienților piesa de schimb sistem de blocare pentru ușă, inclusiv instrucțiuni de reparare, în conformitate cu regulamentul (UE) 2019/2023. Am dori să subliniem însă, că, după înlocuirea sistemului de blocare a ușii, este obligatorie efectuarea unei verificări de siguranță electrotehnică de către un electrician calificat înainte ca dispozitivul să poată fi pus în funcțiune. Această persoană trebuie să fie calificată în mod certificabil în conformitate cu legile, reglementările și standardele naționale respective.

PERICOL Pericol de electrocutare din cau Pericol de moarte prin electrocuta zătoare ► Componentele electrice tre cați. ► După reparatie, este obliga ranță conform cu VDE 070 pective.

ATENTIEI

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel! Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu partea de jos. - Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
√ Placa de mobilier a fost demontată.
Panoul de mascare a fost demontat.
Uşa a fost demontată.→370
√ Inelul de tensionare a fost demontat.
Panoul frontal a fost demontat.
√ Garnitura uşii a fost demontată.

3.8.1 Demontarea dispozitivului de blocare a uşii

1. Deconectati fișa dispozitivului de blocare a ușii.
2. Decuplati dispozitivul de blocare a usii.

1. Demontați dispozitivul de blocare a ușii.

Repararea

3.8.2 Montarea dispozitivului de blocare a uşii

Pentru ca deschiderea de urgență a ușii aparatului să funcționeze cores- punzător, dispozitivul de blocare a ușii trebuie să fie în poziția corectă.

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.9 Înlocuirea iluminării cuvei

Muchii ascuțite ale carcasei!

Tăieturi

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixati aparatele împotriva alunecării.

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!

Accidente din cauza pieselor care cad.

- Fixati componenta împotriva căderii.

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat.→368
Panoul de mascare a fost demontat.

3.9.1 Demontarea iluminării cuvei

1. Trageți suportul iluminării cuvei afară din aparat.
2. Deconectati conexiunile electrice.
3. Demontați iluminarea cuvei din suport.

3.9.2 Montarea iluminării cuvei

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.10 Înlocuirea capacului inferior

Fig. 1: Capacul grupului inferior

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Placa de mobilier a fost demontată.

3.10.1 Demontarea capacului inferior

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
1. Scoateți capacul inferior.

1. Deconectați furtunul de la suport.


1. 1. Desfaceti şurubul (1).

2. Apăsați pe punctul de fixare și scoateți în jos (2).

1. Tragetii capacul grupului inferior și scoateți în față.

1. Scoateți furtunul de pe capac.

3.10.2 Montarea capacului

Montați urmând procedura de demontare în ordine inversă.

Repararea

3.11 Înlocuirea panoului frontal

ATENTIONARE

Muchii ascuțite ale carcasei!

Tăieturi

Purtați mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Sertarul pentru detergent a fost demontat.→368
√ Placa de mobilier a fost demontată.
Uşa a fost demontată.→370
√ Garnitura uşii a fost demontată.

3.11.1 Demontarea panoului frontal

1. Slăbiti dispozitivul de fixare a iluminării cuvei.

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Accidente din cauza pieselor care cad. ► Fixati componenta impotriva câderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta împotriva căderii.

Repararea

Slăbiti şuruburile în ordinea indicată.

1. Demontați panoul frontal.

3.11.2 Montarea panoului frontal

Montați urmând procedura de demontare în ordine inversă.
