KASUTUSJUHEND W544BX1GB NEFF

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021). Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid. Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

Ohutasemed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele. Hoiatustase Tähendus OHT Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi. HOIATUS Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi. ETTEVAATUST! Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi. TÄHELEPANU! Hoiatusteadete eiramine võib põhjustada varakahju. Tabel1: Ohutasemed

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid. Ohusümbol Tähendus Üldine ohuteade Elektripingest tingitud oht Plahvatusoht Lõikeoht Muljumisoht Selle dokumendiga seoses 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk123alates481Ohusümbol Tähendus Kuumadest pindadest tingitud oht Tugevast magnetväljast tingitud oht Mitteioniseerivast kiirgusest tingitud oht Tabel2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardi- seeritud struktuur. OHT Ohu tüüp ja allikas! Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusabinõud ohu vältimiseks. Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingi- tud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid. Üld. sümbol Tähendus Erinõuande tunnus (tekst ja/või graafik) Lihtsa nõuande tunnus (ainult tekst) Videojuhendi lingi tunnus Üld. sümbol Tähendus Vajalike tööriistade tunnus Vajalike eeltingimuste tunnus Seisukorra tunnus (kui..., siis...) Tulemuse tunnus Start Klahvi või nupu tunnus [00123456] Materjalinumbri tunnus Olek Kuvatava teksti/akna tunnus (seadme ek- raanil) Tabel3: Üldised sümbolid Selle dokumendiga seoses 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk124alates481Tööriistad ja abinõud Määramine Üksikasjad Kujutised Abitööriist [15000155] Tööriist plastosade lahtitege- miseks Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764] 100 mm, splindiga poltidele Pöördemomendi mutrivõti [15000441] Pöördemomendi mutrivõti 20-100 Nm Lapik kruvikeeraja [00340854] Tera 3,5mm x 0,6mm x 100mm, kaitseisolatsioon 1000V AC Lapik kruvikeeraja [00340855] Tera 5,5mm x 1,0mm x 125mm, kaitseisolatsioon 1000V AC Peeneotsalised tan- gid, nurga all [00341269] Pikkus 200mm Külg-lõiketangid [00342182] Pikkus: 200mm Määramine Üksikasjad Kujutised Kombineeritud mut- rivõti [00340811] Mutrivõtme suurus 10ºmm, M6 Combination wrench [00340814] Mutrivõtme suurus 13ºmm, M8 Kombineeritud mut- rivõti [00340817] Mutrivõtme suurus 17mm, M10 Kombineeritud mut- rivõti [15000459] Mutrivõtme suurus 16ºmm, M10 Tööriistad ja abinõud 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk125alates481Remont

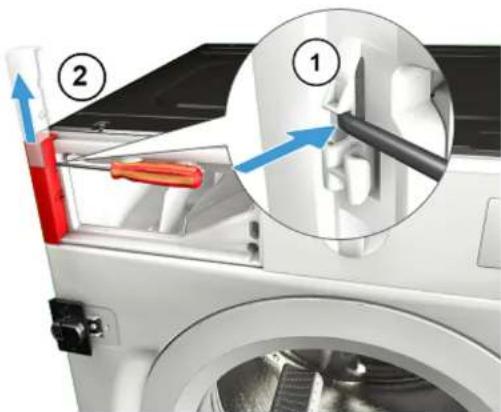

3.1 Välispaneeli vahetamine

ETTEVAATUST! Teravad korpuse osad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Pesuaine sahtel eemaldatud.→128

2. Tõmmake välispaneeli ettesuunas (3).

4. Eemaldage välispaneel.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk127alates4813.2 Pesuaine sahtli vahetamine Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

3.2.1 Pesuaine sahtli eemaldamine

1. Tõmmake pesuaine sahtel välja.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk128alates4813.3 Pesuaine sahtli käepideme vahetamine Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud.→128

3.3.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

2. Eemaldage pesuaine sahtli käepide.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk129alates4813.4 Ukse vahetamine ETTEVAATUST! Avatud liigendi piirkond! Sõrmede muljumine/kinnijäämine

Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Uks on avatud. Mööblipaneel on eemaldatud.

TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

2. Eemaldage uks ülessuunas.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk130alates4813.5 Ukseosade vahetamine ETTEVAATUST! Avatud liigendi piirkond! Sõrmede muljumine/kinnijäämine

Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Mööblipaneel on eemaldatud. Uks on eemaldatud.→130

3.5.1 Ukse osade eemaldamine

Võtke uks lahti seestpoolt väljapoole.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk131alates4813.6 Ukse hinge vahetamine ETTEVAATUST! Avatud liigendi piirkond! Sõrmede muljumine/kinnijäämine

Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

3.6.1 Ukse hinge eemaldamine

1. Vabastage kaks kruvi.

3. Võtke uks lahti seestpoolt väljapoole.

4. Eemaldage ukse hing.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk132alates4813.7 Ukse tihendi vahetamine ETTEVAATUST! Teravad korpuse osad! Lõikehaavad

Kandke kaitsekindaid. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Pesuaine sahtel eemaldatud.→128 Välispaneel on eemaldatud. Uks on eemaldatud.→130 Põhjakate on eemaldatud.→138

3.7.1 Ukse tihendi eemaldamine

1. Lõdvendage trumli valgustusel olevat fiksaatorit.

TÄHELEPANU! Pinna kahjustamise oht! Valede tööriistadega võib seadme pind saada kriimustada.

Kasutage pingutusrõnga vahetamisel ainult plastikust tööriistu. Eemaldage pingutusrõngas muhvist plastikust tööriista abil.

3. Eemaldage esipaneeli tihend.

4. Vabastage kaabliühendus ukselukult.

Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk133alates4815. Lõdvendage polte näidatud järjekorras.

6. Eemaldage esipaneel.

7. Ühendage kõik voolikuühendused lahti.

8. Eemaldage uksetihend.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk134alates4813.8 Ukseluku vahetamine Tootjana oleme kohustatud tagama tarbijatele ukseluku varuosad, sealhulgas remontimisjuhendi, vastavalt direktiivile (EL) 2019/2023. Siiski soovime viidata sellele, et pärast ukseluku vahetamist on enne seadme kasutuselevõttu vajalik lasta kvalifit- seeritud elektrikul teha elektrotehniline ohutuskatse. See isik peab olema riiklike seaduste, määruste ja standardite järgi tõendatult koolitatud. OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. ETTEVAATUST! Teravad korpuse osad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Mööblipaneel on eemaldatud. Välispaneel on eemaldatud. Uks on eemaldatud.→130 Pingutusrõngas on eemaldatud. Esipaneel on eemaldatud. Uksetihend on eemaldatud.

3.8.1 Ukseluku eemaldamine

1. Ühendage ukseluku pistik lahti.

2. Vabastage ukselukk.

3. Eemaldage ukselukk.

Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk135alates4813.8.2 Ukseluku paigaldamine Ukselukk peab olema õiges asendis, et tagada seadme avariiukse avanemisfunktsioon.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk136alates4813.9 Trumli valgustuse vahetamine ETTEVAATUST! Teravad korpuse osad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Pesuaine sahtel eemaldatud.→128 Välispaneel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tõmmake trumli valgustuse hoidik seadmest välja.

2. Ühendage elektriühendused lahti.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk137alates4813.10 Põhjakatte vahetamine Joonis1: Põhja multikate Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Mööblipaneel on eemaldatud.

3.10.1 Põhjakatte eemaldamine

Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

1. Eemaldage põhjakate.

2. Vabastage voolik hoidikust.

Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk138alates4813. 1. Keerake polt lahti (1).

2. Suruge tugipunkti ja eemaldage allasuunas (2).

4. Suruge põhja multikatet ja eemaldage see ettesuunas liigutades.

5. Tõmmake voolik kattest välja.

Paigaldage vastupidises järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk139alates4813.11 Esipaneeli vahetamine ETTEVAATUST! Teravad korpuse osad! Lõikehaavad

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Pesuaine sahtel eemaldatud.→128 Mööblipaneel on eemaldatud. Uks on eemaldatud.→130 Uksetihend on eemaldatud.

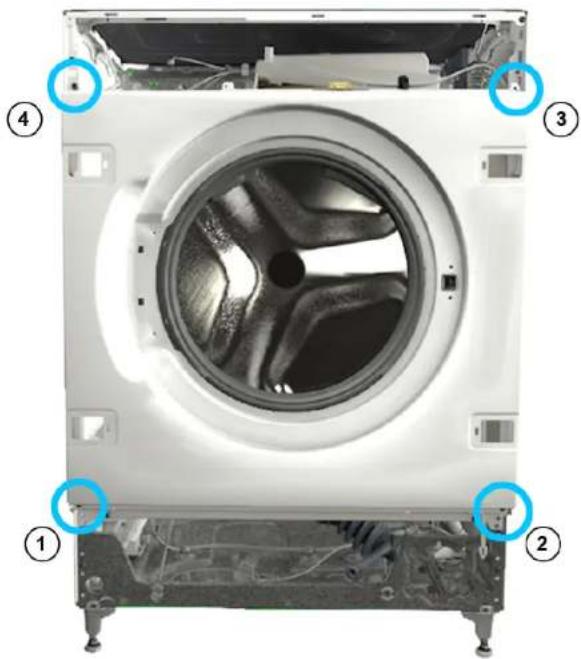

3.11.1 Esipaneeli eemaldamine

1. Lõdvendage trumli valgustusel olevat fiksaatorit.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Lõdvendage polte näidatud järjekorras. Remont 2021-02-16_8001214498 Autoriõigus: BSH Hausgeräte GmbH Lk140alates4813. Eemaldage esipaneel.
