MANUAL DE USUARIO W544BX1GB NEFF

1.1 Información importante

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar apa- ratos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021). Contienen información sobre cómo sustituir repuestos determinados e incluye las ad- vertencias y los riesgos. En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de repara- ción se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La pala- bra de advertencia identifica la gravedad del peligro. Nivel de peligro Significado PELIGRO Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. ADVERTENCIA Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter le- ve. ATENCION Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. Tabla1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligro- sidad. En este documento se utilizan los siguientes símbolos de peligro: Símbolo de peligro Significado Advertencia general Peligro de lesiones por corriente eléctrica Riesgo de explosión Peligro de lesiones a causa de cortes En relación con este documento 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página423de481Símbolo de peligro Significado Peligro de lesiones por aplastamiento Peligro de lesiones por superficies calien- tes Peligro a causa de campos magnéticos de gran potencia Peligro derivado de radiación no ionizante Tabla2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes. PELIGRO ¡Tipo y fuente del peligro! Posibles consecuencias de ignorar el peligro / la advertencia.

Medidas y prohibiciones para prevenir el peligro. El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución

Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales: Símbolo general Significado Identificación de una indicación especial (texto y/o gráfico) Símbolo general Significado Identificación de un consejo simple (solo texto) Identificación de un enlace a un video tu- torial Identificación de una herramienta requeri-

Identificación de una condición previa (prerrequisito) Identificación de una condición (si ..., en- tonces ...) Identificación de un resultado Iniciar Identificación de una tecla o botón [00123456] Identificación de un número de material Estado Identificación del texto / ventana mostra- do (en el display del aparato) Tabla3: Símbolos generales En relación con este documento 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página424de481Herramientas y auxiliares Designacion Detalles Imagenes Herramienta auxi- liar [15000155] Herramienta para aflojar piezas de plástico Destornillador Torx T20 con orificio de centrado [00340764] 100mm, para tornillos de segu- ridad Llave dinamométri-

PRECAUCIÓN ¡Bordes de la carcasa cortantes! Peligro de cortes

Usar guantes de seguridad. ADVERTENCIA ¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento

Asegurar los electrodomésticos contra deslizamientos. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado el compartimento para detergente.→428

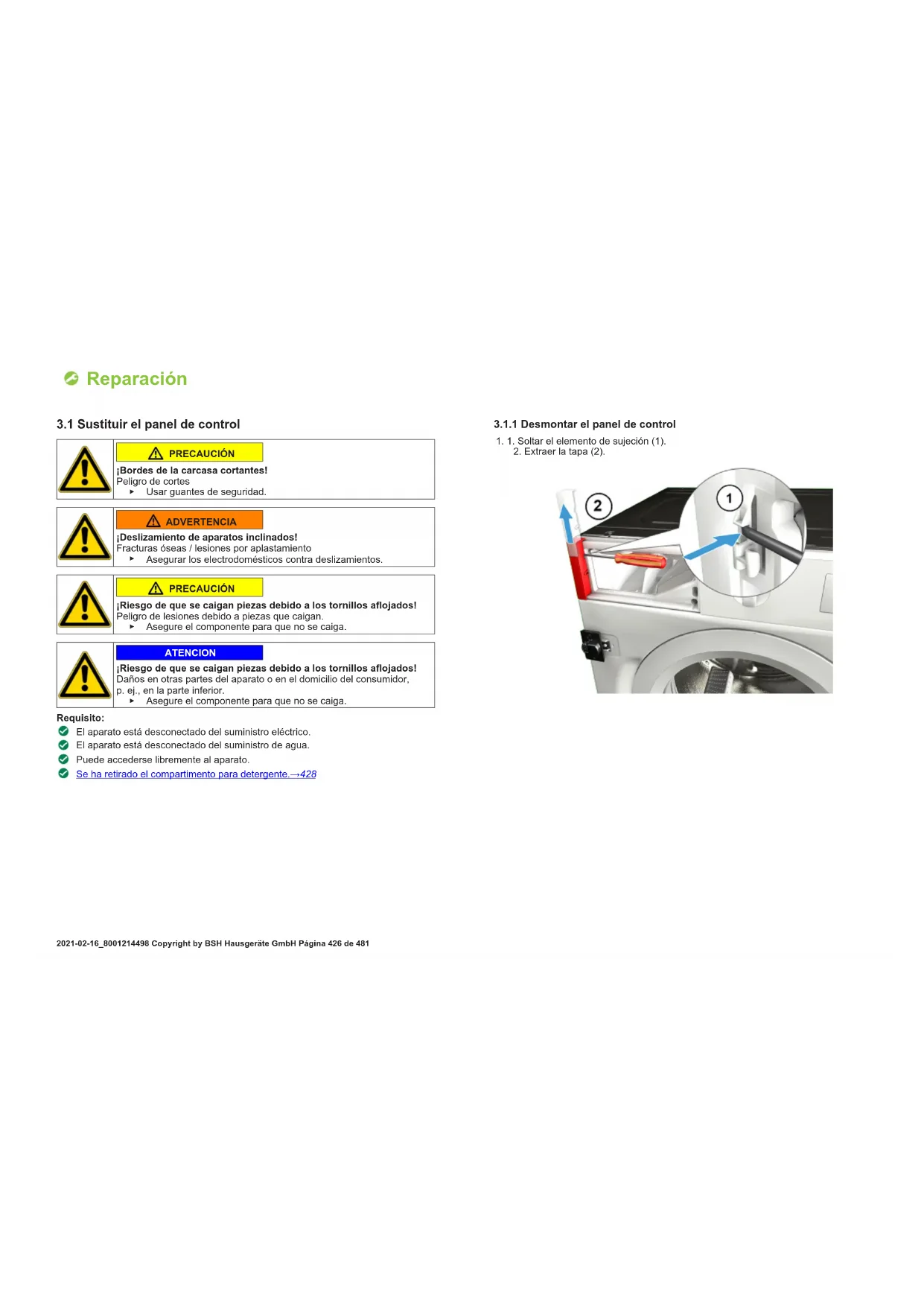

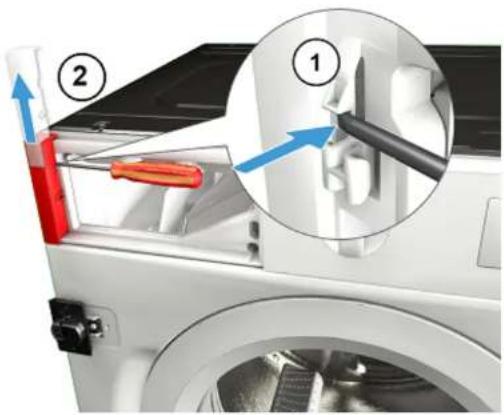

3.1.1 Desmontar el panel de control

1. 1. Soltar el elemento de sujeción (1).

2. Empujar el panel de control hacia la parte frontal (3).

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página427de4813.2 Sustituir el compartimento para detergente Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

2. 1. Presione hacia abajo en el inserto (1).

2. Desmontar el compartimento para detergente (2).

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página428de4813.3 Sustituir el tirador del compartimento para detergente Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente.→428

3.3.1 Desmontar el tirador del compartimento para detergente

1. Desenganchar los elementos de sujeción.

2. Desmontar el tirador del compartimento para detergente.

3.3.2 Montar el tirador del compartimento para detergente

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página429de4813.4 Sustituir la puerta PRECAUCIÓN ¡Zona de bisagra abierta! Aplastamiento / atrapamiento de dedos

Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. La puerta está abierta. Se ha quitado el frontal del mueble.

ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. Retirar los tornillos (1).

2. Extraer la puerta hacia arriba.

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página430de4813.5 Sustituir los componentes de la puerta PRECAUCIÓN ¡Zona de bisagra abierta! Aplastamiento / atrapamiento de dedos

Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble. Se ha retirado la puerta.→430

3.5.1 Desmontar los componentes de la puerta

Desmontar la puerta desde fuera hacia dentro.

3.5.2 Montar los componentes de la puerta

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página431de4813.6 Sustituir la bisagra de la puerta PRECAUCIÓN ¡Zona de bisagra abierta! Aplastamiento / atrapamiento de dedos

Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

3.6.1 Desmontar la bisagra de la puerta

1. Aflojar los dos tornillos.

2. Retirar la puerta.

3. Desmontar la puerta desde fuera hacia dentro.

4. Retirar la bisagra de la puerta.

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página432de4813.7 Sustituir la junta de la puerta PRECAUCIÓN ¡Bordes de la carcasa cortantes! Peligro de cortes

Usar guantes de seguridad. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado el compartimento para detergente.→428 Se ha retirado el panel de control. Se ha retirado la puerta.→430 Se ha retirado la tapa inferior.→438

3.7.1 Extraer la junta de la puerta

1. Aflojar el enganche en la iluminación del tambor.

ATENCION ¡Riesgo de daños en la superficie! La superficie del aparato puede sufrir arañazos si se utilizan las he- rramientas incorrectas.

Utilizar únicamente herramientas de plástico para sustituir el anillo de fijación. Desmontar el anillo de fijación de la junta con una herramienta de plástico.

3. Quitar la junta de la puerta del panel frontal.

4. Abrir el conector de cable del cierre de la puerta.

Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página433de4815. Aflojar los tornillos en el orden indicado.

6. Retirar el panel frontal.

7. Desconectar todas las conexiones de manguera.

8. Retirar la junta de la puerta.

3.7.2 Montar la junta de la puerta

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página434de4813.8 Sustituir el cierre de la puerta Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto de la cerradura de puerta, incluidas las instrucciones de reparación conforme al Regla- mento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar la cerradura de la puerta, es necesario que un electricista cualificado realice una prue- ba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta per- sona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamen- tos y normas específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada

Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados.

Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PRECAUCIÓN ¡Bordes de la carcasa cortantes! Peligro de cortes

Usar guantes de seguridad. ADVERTENCIA ¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento

Asegurar los electrodomésticos contra deslizamientos. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha quitado el frontal del mueble. Se ha retirado el panel de control. Se ha retirado la puerta.→430 Se ha retirado el anillo de fijación. Se ha retirado el panel frontal. Se ha retirado la junta de la puerta.

3.8.1 Extraer el cierre de la puerta

1. Desconectar el enchufe del cierre de la puerta.

2. Abrir el cierre de la puerta.

3. Retirar el cierre de la puerta.

Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página435de4813.8.2 Montar el cierre de la puerta El cierre de la puerta debe estar en la posición correcta para garantizar la función del aparato para apertura de emergencia de la puerta.

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página436de4813.9 Sustituir la iluminación del tambor PRECAUCIÓN ¡Bordes de la carcasa cortantes! Peligro de cortes

Usar guantes de seguridad. ADVERTENCIA ¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento

Asegurar los electrodomésticos contra deslizamientos. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado el compartimento para detergente.→428 Se ha retirado el panel de control.

3.9.1 Desmontar la iluminación del tambor

1. Sacar del aparato el soporte de la iluminación del tambor.

2. Desconectar las conexiones eléctricas.

3. Desmontar la iluminación del tambor del soporte.

3.9.2 Montar la iluminación del tambor

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página437de4813.10 Sustituir la tapa inferior Fig.1: Tapa del grupo inferior Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble.

3.10.1 Retirar la tapa inferior

Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

1. Retirar la tapa inferior.

2. Presionar el punto de sujeción y extraerlo hacia abajo (2).

4. Tirar de la tapa del grupo inferior y extraerla hacia delante.

Montar en orden inverso. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página439de4813.11 Sustituir el panel frontal PRECAUCIÓN ¡Bordes de la carcasa cortantes! Peligro de cortes

Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado el compartimento para detergente.→428 Se ha quitado el frontal del mueble. Se ha retirado la puerta.→430 Se ha retirado la junta de la puerta.

3.11.1 Extraer el panel frontal

1. Aflojar el enganche en la iluminación del tambor.

PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior.

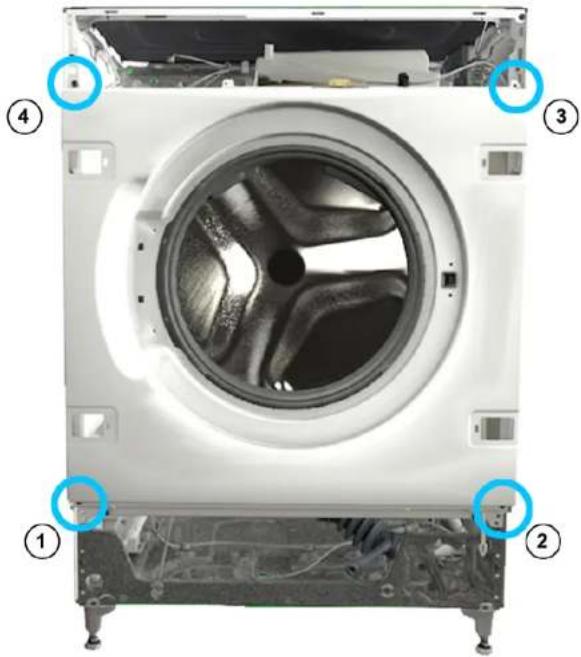

Asegure el componente para que no se caiga. Aflojar los tornillos en el orden indicado. Reparación 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Página440de4813. Retirar el panel frontal.
