INSTRUKCJA OBSŁUGI W544BX1GB NEFF
4. Nuimkite antjuostę.
Oznaczenie poziomów niebezpieczeństwa .......................................323
Demontaż panelu przedniego ..........................................................326
Wymiana ściany przedniej .............................................................................340
Demontaż ściany przedniej ...............................................................340
Montaż ściany przedniej....................................................................341 Wskazówki naprawy-Pralka 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona322z481Informacje dotyczące dokumentu
1.1 Ważne informacje
Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021). Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach. W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzial- ność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wska- zówek naprawczych.
1.2 Objaśnienie symboli ostrzegawczych
1.2.1 Oznaczenie poziomów niebezpieczeństwa
Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa po- ziom ryzyka. Symbol Znaczenie NIEBEZPIECZEŃSTWO Bezpośrednio zagrażające niebezpie- czeństwo, które przy niezachowaniu od- powiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. OSTRZEŻENIE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. WAŻNE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obra- żeń. UWAGA! Ostrzeżenie dot. możliwości powstania szkody materialnej. Tabela1: Oznaczenie poziomów niebezpieczeństwa
1.2.2 Symbole ostrzegawcze
Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli: Symbole ostrzegawcze Znaczenie Ogólne ostrzeżenie Niebezpieczeństwo od napięcia elektrycz- nego Ryzyko wybuchu Informacje dotyczące dokumentu 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona323z481Symbole ostrzegawcze Znaczenie Ryzyko obrażeń (rozcięć) Ryzyko zmiażdżenia Ryzyko oparzenia Silne pole magnetyczne Promieniowanie nie-jonizujące Tabela2: Symbole ostrzegawcze
1.2.3 Budowa ostrzeżeń
Ostrzeżenia podane w dokumencie mają standardową budowę. NIEBEZPIECZEŃSTWO Typ i źródło ryzyka!! Konsekwencje zignorowania.
Środki ochronne. Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem, ze względu na elementy będące pod na- pięciem! Zagrożenie życia poprzez porażenie prądem
Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.
1.2.4 Ogólne symbole
Poniższe symbole są używane w dokumentacji: Symbol Znaczenie Identyfikacja specjalnej wskazówki (tekst lub grafika) Identyfikacja prostej wskazówki (tylko tekst) Identyfikacja linku do pliku wideo Identyfikacja narzędzi Identyfikacja wstępnych warunków Identyfikacja warunku (jeżeli) Identyfikacja rezultatu Start Identyfikacja przycisku [00123456] Identyfikacja numeru materiału Status Identyfikacja wyświetlanego tekstu / ko- munikatu (na wyświetlaczu) Tabela3: Ogólne symbole Informacje dotyczące dokumentu 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona324z481Narzędzia i pomoce techniczne Przeznaczenie Detale Zdjęcia Narzędzie pomocni- cze [15000155] Narzędzie do poluzowania pla- stikowych części Śrubokręt typu Torx T20 z gniazdem [00340764] 100mm, do wkrętów z trzpie- niem zabezpieczającym Klucz dynamome- tryczny [15000441] Klucz dynamometryczny 20 - 100 Nm Śrubokręt z koń- cówką płaską [00340854] Końcówka 3,5mm x 0,6mm x 100mm, izolacja ochronna 1000V AC Śrubokręt z koń- cówką płaską [00340855] Końcówka 5,5mm x 1,0mm x 125mm, izolacja ochronna 1000V AC Szczypce wydłużo- ne, wygięte [00341269] Długość 200 mm Szczypce z nożami bocznymi [00342182] Długość: 200mm Przeznaczenie Detale Zdjęcia Klucz płasko-oczko-
[00340811] Rozmiar klucza 10ºmm, M6 Combination wrench [00340814] Rozmiar klucza 13ºmm, M8 Klucz płasko-oczko-
[00340817] Rozmiar klucza 17mm, M10 Klucz płasko-oczko-
[15000459] Rozmiar klucza 16ºmm, M10 Narzędzia i pomoce techniczne 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona325z481Naprawy
3.1 Wymiana panelu przedniego
WAŻNE Ostre krawędzie obudowy! Rany cięte
Zawsze używaj rękawic ochronnych. OSTRZEŻENIE Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia
Zabezpieczyć urządzenia przed wyślizgnięciem. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.
Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.
Zabezpieczyć część przed spadnięciem. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Dozownik detergentu został wyjęty.→328

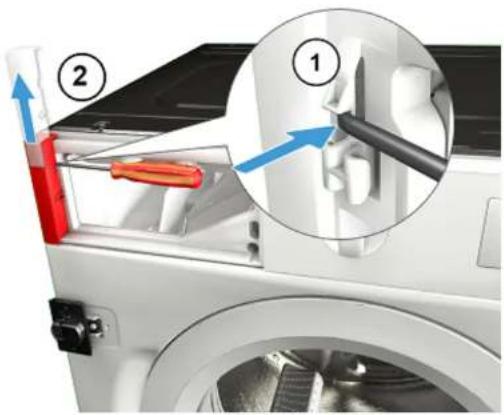

3.1.1 Demontaż panelu przedniego
1. 1. Zwolnić zatrzask (1).
2. Zdjąć pokrywę (2).
Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona326z4812. Odkręcić śruby. 3. 1. Zwolnić zatrzaski (1, 2).
2. Pociągnąć panel przedni do przodu (3).
4. Zdjąć panel przedni.
3.1.2 Montaż panelu przedniego
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona327z4813.2 Wymiana dozownika detergentu Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.
3.2.1 Demontaż dozownika detergentu
1. Wysunąć dozownik detergentu.
2. 1. Nacisnąć wsuwaną część do dołu (1).
2. Wyjąć dozownik detergentu (2).
3.2.2 Montaż dozownika detergentu
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona328z4813.3 Wymiana uchwytu dozownika detergentu Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Dozownik detergentu został wyjęty.→328
3.3.1 Demontaż uchwytu dozownika detergentu
1. Zwolnić zatrzaski.
2. Wyjąć uchwyt dozownika detergentu.
3.3.2 Montaż uchwytu dozownika detergentu
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona329z4813.4 Wymiana drzwi WAŻNE Odsłonięty zawias! Zmiażdżenie / uwięzienie palca
Nie wkładać rąk pod zawiasy.
Zawsze używaj rękawic ochronnych. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwiczki są otwarte. Panel meblowy został zdemontowany.
3.4.1 Demontaż drzwi
UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkal- nego, np. podłogi.
Zabezpieczyć część przed spadnięciem. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.
Zabezpieczyć część przed spadnięciem. Wykręcić śruby (1).
2. Wyjąć drzwiczki do góry.
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona330z4813.5 Wymiana komponentów drzwiczek WAŻNE Odsłonięty zawias! Zmiażdżenie / uwięzienie palca
Nie wkładać rąk pod zawiasy.
Zawsze używaj rękawic ochronnych. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Panel meblowy został zdemontowany. Drzwi zostały zdemontowane.→330

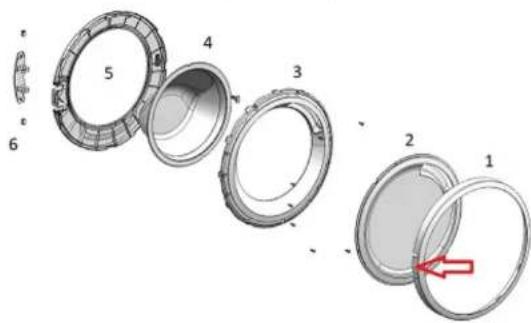

3.5.1 Demontaż komponentów drzwiczek
Zdemontować drzwiczki od zewnątrz do wewnątrz.
3.5.2 Montaż komponentów drzwiczek
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona331z4813.6 Wymiana zawiasu drzwi WAŻNE Odsłonięty zawias! Zmiażdżenie / uwięzienie palca
Nie wkładać rąk pod zawiasy.
Zawsze używaj rękawic ochronnych. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.
3.6.1 Demontaż zawiasu drzwi
1. Odkręcić dwie śruby.
3. Zdemontować drzwiczki od zewnątrz do wewnątrz.
4. Wyjąć zawias drzwiczek.
3.6.2 Montaż zawiasu drzwi
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona332z4813.7 Wymiana uszczelki drzwi WAŻNE Ostre krawędzie obudowy! Rany cięte
Zawsze używaj rękawic ochronnych. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.
Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.
Zabezpieczyć część przed spadnięciem. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Dozownik detergentu został wyjęty.→328 Panel przedni został zdemontowany. Drzwi zostały zdemontowane.→330 Dolna pokrywa została zdemontowana.→338
3.7.1 Demontaż uszczelki drzwi
1. Poluzować zacisk mocujący oświetlenie bębna.
UWAGA! Niebezpieczeństwo uszkodzenia powierzchni! Użycie nieodpowiednich narzędzi może porysować powierzchnię urządzenia.
Do wymiany pierścienia naprężającego używać tylko plastiko- wych narzędzi. Wyjąć pierścień naprężający z uszczelki, używając plastikowego narzędzia.
3. Wyjąć uszczelkę drzwiczek ze ściany przedniej.
4. Odłączyć złącze kabla od zamka drzwiczek.

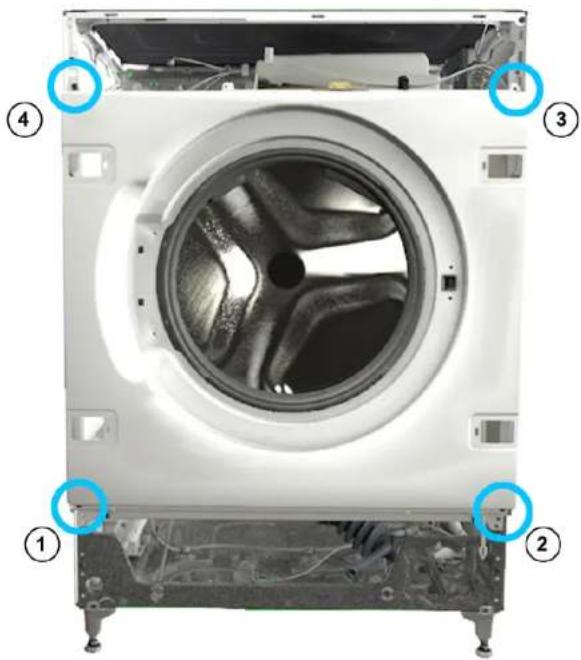

Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona333z4815. Poluzować śruby w pokazanej kolejności.
6. Zdjąć ścianę przednią.
7. Rozłączyć wszystkie złącza węży.
8. Wyjąć uszczelkę drzwiczek.
3.7.2 Montaż uszczelki drzwi
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona334z4813.8 Wymiana blokady drzwi Jako producent mamy zgodnie z rozporządzeniem (UE) 2019/2023 obowiązek udo- stępnienia klientowi zamka drzwiczek jako części zamiennej wraz z instrukcją naprawy. Informujemy jednak, że przed ponownym rozpoczęciem użytkowania urządzenia po wymianie drzwiczek konieczne jest przeprowadzenie testu bezpieczeństwa elektro- technicznego przez wykwalifikowanego elektryka. Osoba ta musi posiadać kwalifikacje i uprawnienia wymagane zgodnie z ustawodawstwem, przepisami i normami kraju użytkowania. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elemen- tami znajdującymi się pod napięciem! Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy
Części elektryczne powinny być naprawiane przez wykwalifikowa- nych elektryków.
Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisa- mi obowiązującymi w kraju użytkowania. WAŻNE Ostre krawędzie obudowy! Rany cięte
Zawsze używaj rękawic ochronnych. OSTRZEŻENIE Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia
Zabezpieczyć urządzenia przed wyślizgnięciem. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.
Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.
Zabezpieczyć część przed spadnięciem. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Panel meblowy został zdemontowany. Panel przedni został zdemontowany. Drzwi zostały zdemontowane.→330 Pierścień naprężający został zdemontowany. Ściana przednia została zdemontowana. Została wyjęta uszczelka drzwiczek.
3.8.1 Demontaż blokady drzwi
1. Odłączyć wtyczkę zamka drzwiczek.
2. Zwolnić blokadę drzwi.
3. Wyjąć blokadę drzwi.
Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona335z4813.8.2 Montaż blokady drzwi Blokada drzwiczek musi się znajdować w poprawnej pozycji w celu za- pewnienia możliwości awaryjnego otwarcia drzwiczek urządzenia.
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona336z4813.9 Wymiana oświetlenia bębna WAŻNE Ostre krawędzie obudowy! Rany cięte
Zawsze używaj rękawic ochronnych. OSTRZEŻENIE Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia
Zabezpieczyć urządzenia przed wyślizgnięciem. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.
Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.
Zabezpieczyć część przed spadnięciem. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Dozownik detergentu został wyjęty.→328 Panel przedni został zdemontowany.
3.9.1 Demontaż oświetlenia bębna
1. Wyciągnąć uchwyt oświetlenia bębna z urządzenia.
2. Rozłączyć złącza elektryczne.
3. Wyjąć oświetlenie bębna z uchwytu oświetlenia bębna.
3.9.2 Montaż oświetlenia bębna
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona337z4813.10 Wymiana dolnej pokrywy Rys.1: Dolna pokrywa zbiorcza Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Panel meblowy został zdemontowany.
3.10.1 Demontaż dolnej pokrywy
Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.
1. Wyjąć dolną pokrywę.
2. Odłączyć wąż od uchwytu.
Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona338z4813. 1. Odkręcić śrubę (1).
2. Wcisnąć element zwalniający i wyjąć do dołu (2).
4. Pociągnąć dolną pokrywę zbiorczą i wyjąć do przodu.
5. Wyciągnąć wąż z pokrywy.
3.10.2 Montaż pokrywy
Montaż w odwrotnej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona339z4813.11 Wymiana ściany przedniej WAŻNE Ostre krawędzie obudowy! Rany cięte
Zawsze używaj rękawic ochronnych. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Dozownik detergentu został wyjęty.→328 Panel meblowy został zdemontowany. Drzwi zostały zdemontowane.→330 Została wyjęta uszczelka drzwiczek.
3.11.1 Demontaż ściany przedniej
1. Poluzować zacisk mocujący oświetlenie bębna.
WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.
Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkal- nego, np. podłogi.
Zabezpieczyć część przed spadnięciem. Poluzować śruby w pokazanej kolejności. Naprawy 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Strona340z4813. Zdjąć ścianę przednią.
