1.1 Būtiska informācija
Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.). Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju- mi un riski. Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteiku- mi.
1.2 Simbolu skaidrojums
1.2.1 Bīstamības līmeņi
Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi. Brīdinājuma līmenis Nozīme BĪSTAMI Brīdinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma- gas traumas.
Brīdinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
Brīdinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas. UZMANĪBU! Brīdinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam. Tabula1: Bīstamības līmeņi
1.2.2 Bīstamības simboli
Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli: Bīstamības simbols Nozīme Vispārējs brīdinājuma paziņojums Elektriskā sprieguma radīts ap- draudējums Sprādzienbīstamības risks Griezumu bīstamība Saspiešanas bīstamība Par šo dokumentu 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse263no481Bīstamības simbols Nozīme Karstu virsmu radīta bīstamība Spēcīgu magnētisko lauku radīta bīstamība Nejonizējoša starojuma radīta bīstamība Tabula2: Bīstamības simboli
1.2.3 Brīdinājumu struktūra
Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar- tizēta struktūra. BĪSTAMI Bīstamības veids un avots! Iespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.
Bīstamības novēršanas pasākumi un aizliegumi. Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens
Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.
1.2.4 Vispārīgie simboli
Šajā dokumentā ir izmantoti šādi vispārīgie simboli: Visp. simbols Nozīme Īpašu ieteikumu apzīmējums (teksts un/ vai grafika) Vienkāršu ieteikumu apzīmējums (tikai teksts) Visp. simbols Nozīme Video pamācības saites apzīmējums Nepieciešamo rīku apzīmējums Nepieciešamo priekšnosacījumu apzīmējums Nosacījuma apzīmējums (ja ..., tad ...) Rezultāta apzīmējums Sākt Taustiņa vai pogas apzīmējums [00123456] Materiāla numura apzīmējums Statuss Attēlotā teksta / loga apzīmējums (iekārtas displejā) Tabula3: Vispārīgie simboli Par šo dokumentu 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse264no481Piederumi un palīglīdzekļi Apzīmējums Sīkāka informācija Attēli Papildu instruments [15000155] Instruments plastmasas detaļu atvienošanai Skrūvgriezis Torx T20 ar urbumu [00340764] 100mm, skrūvēm ar drošības tapiņu Momentatslēga [15000441] Momentatslēga: 20–100Nm Plakans skrūvgrie- zis [00340854] Izmērs: 3,5mmx0,6mmx100mm, aizsargizolācija: 1000V maiņstrāva Plakans skrūvgrie- zis [00340855] Izmērs: 5,5mmx1,0mmx125mm, aizsargizolācija: 1000V maiņstrāva Asknaibles, izliek- tas [00341269] Garums: 200mm Sānknaibles [00342182] Garums: 200mm Apzīmējums Sīkāka informācija Attēli Kombinētā uz- griežņu atslēga [00340811] Atslēgas platums 10ºmm, M6 Combination wrench [00340814] Atslēgas platums 13ºmm, M8 Kombinētā uz- griežņu atslēga [00340817] Atslēgas platums 17mm, M10 Kombinētā uz- griežņu atslēga [15000459] Atslēgas platums 16ºmm, M10 Piederumi un palīglīdzekļi 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse265no481Remonts
3.1 Fascijas paneļa nomaiņa
Valkājiet aizsargcimdus.
Sasvērušos ierīču paslīdēšana! Kaulu lūzumi / saspiešanas traumas
Nostipriniet ierīces, lai tās neslīdētu.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.
Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Izņemta mazgāšanas līdzekļa atvilktne.→268
3.1.1 Fascijas paneļa noņemšana
1. 1. Atvienojiet stiprinājuma elementu (1).
2. Noņemiet vāku (2).
Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse266no4812. Izskrūvējiet skrūves. 3. 1. Atvienojiet stiprinājuma elementus (1, 2).
2. Pavelciet fascijas paneli uz priekšpusi (3).
4. Noņemiet fascijas paneli.
3.1.2 Fascijas paneļa uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse267no4813.2 Mazgāšanas līdzekļa atvilktnes nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.
3.2.1 Mazgāšanas līdzekļa atvilktnes izņemšana
1. Izvelciet mazgāšanas līdzekļa atvilktni.
2. 1. Nospiediet ieliktni lejup (1).
2. Izņemiet mazgāšanas līdzekļa atvilktni (2).
3.2.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse268no4813.3 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Izņemta mazgāšanas līdzekļa atvilktne.→268
3.3.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana
1. Atvienojiet stiprinājuma elementus.
2. Noņemiet mazgāšanas līdzekļa atvilktnes rokturi.
3.3.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse269no4813.4 Durtiņu nomaiņa
Atveriet eņģu nodalījumu! Pirkstu saspiešana / iesprūšana
Neievietojiet rokas eņģu nodalījumā.
Valkājiet aizsargcimdus. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Atvērtas durtiņas. Noņemts mēbeļu panelis.
3.4.1 Durtiņu noņemšana
UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.
Nostipriniet detaļu, lai tā nenokristu.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. Izskrūvējiet skrūves (1).
2. Virziet durtiņas augšup.
3.4.2 Durtiņu uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse270no4813.5 Durtiņu detaļu nomaiņa
Atveriet eņģu nodalījumu! Pirkstu saspiešana / iesprūšana
Neievietojiet rokas eņģu nodalījumā.
Valkājiet aizsargcimdus. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Noņemts mēbeļu panelis. Durtiņas ir noņemtas.→270
3.5.1 Durtiņu daļu noņemšana
Izjauciet durtiņas no ārpuses uz iekšpusi.
3.5.2 Durtiņu daļu uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse271no4813.6 Durtiņu eņģu nomaiņa
Atveriet eņģu nodalījumu! Pirkstu saspiešana / iesprūšana
Neievietojiet rokas eņģu nodalījumā.
Valkājiet aizsargcimdus. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.
3.6.1 Durtiņu eņģu noņemšana
1. Atskrūvējiet divas skrūves.
2. Noņemiet durtiņas.
3. Izjauciet durtiņas no ārpuses uz iekšpusi.
4. Noņemiet durtiņu eņģi.
3.6.2 Durtiņu eņģes uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse272no4813.7 Durtiņu blīves nomaiņa
Valkājiet aizsargcimdus.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.
Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Izņemta mazgāšanas līdzekļa atvilktne.→268 Fascijas panelis ir noņemts. Durtiņas ir noņemtas.→270 Noņemts apakšējais vāks.→278
3.7.1 Durtiņu blīves noņemšana
1. Atlaidiet vaļīgāk bunduļa lampiņas aizturi.
UZMANĪBU! Bojātu virsmu risks! Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.
Izmantojiet tikai plastmasas instrumentus, lai nomainītu sprie- gotāja gredzenu. Ar plastmasas instrumentu noņemiet spriegotāja gredzenu no blīvslēga.
3. Noņemiet durvju blīvi no priekšējā paneļa.
4. Atvienojiet vada savienotāju no durvju slēga.
Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse273no4815. Atskrūvējiet skrūves norādītajā kārtībā.
6. Noņemiet priekšējo paneli.
7. Atvienojiet visus cauruļu savienojumus.
8. Noņemiet durtiņu blīvējumu.
3.7.2 Durtiņu blīvējuma uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse274no4813.8 Durtiņu slēga nomaiņa Atbilstīgi Regulai (ES) 2019/2023 mums kā ražotājam ir jānodrošina patērētājiem re- zerves durvju slēdzene, ieskaitot remonta instrukciju. Tomēr vēlamies norādīt, ka pēc durvju slēdzenes maiņas kvalificētam elektriķim ir jāpārbauda ierīces elektrodrošība, pirms to sāk darbināt. Elektriķim ir jāvar uzrādīt savu kvalifikāciju atbilstīgi valsts tiesību aktiem, noteikumiem un prasībām. BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ
Elektriskās daļas ir jāremontē kvalificētam elektriķim.
Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem.
Valkājiet aizsargcimdus.
Sasvērušos ierīču paslīdēšana! Kaulu lūzumi / saspiešanas traumas
Nostipriniet ierīces, lai tās neslīdētu.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.
Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Noņemts mēbeļu panelis. Fascijas panelis ir noņemts. Durtiņas ir noņemtas.→270 Spriegotāja gredzens ir noņemts. Priekšējais panelis ir noņemts. Durtiņu blīvējums ir noņemts.
3.8.1 Durtiņu slēga noņemšana
1. Atvienojiet durtiņu slēga spraudni.
2. Atbrīvojiet durtiņu slēgu.
3. Noņemiet durtiņu slēgu.
Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse275no4813.8.2 Durtiņu slēga uzstādīšana Durtiņu slēgam ir jāatrodas pareizajā pozīcijā, lai nodrošinātu, ka ie- spējama ierīces durtiņu atvēršana ārkārtas situācijā.
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse276no4813.9 Bunduļa lampiņas nomaiņa
Valkājiet aizsargcimdus.
Sasvērušos ierīču paslīdēšana! Kaulu lūzumi / saspiešanas traumas
Nostipriniet ierīces, lai tās neslīdētu.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.
Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Izņemta mazgāšanas līdzekļa atvilktne.→268 Fascijas panelis ir noņemts.
3.9.1 Bunduļa lampiņas izņemšana
1. Izvelciet bunduļa lampiņas turētāju no ierīces.
2. Atvienojiet elektrosavienojumus.
3. Izņemiet bunduļa lampiņu no bunduļa lampiņas turētāja.
3.9.2 Bunduļa lampiņas uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse277no4813.10 Apakšējā vāka nomaiņa Att.1: Apakšējā grupējuma nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Noņemts mēbeļu panelis.
3.10.1 Apakšējā vāka noņemšana
Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.
1. Noņemiet apakšējo vāku.
2. Atvienojiet caurulīti no turētāja.
Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse278no4813. 1. Atskrūvējiet skrūvi (1).
2. Nospiediet stiprinājuma punktu un noņemiet, virzot lejup (2).
4. Pavelciet grupējuma vāku lejup un noņemiet, virzot uz priekšu.
5. Izvelciet caurulīti no vāka.
3.10.2 Vāka uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse279no4813.11 Priekšējā paneļa nomaiņa
Valkājiet aizsargcimdus. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Izņemta mazgāšanas līdzekļa atvilktne.→268 Noņemts mēbeļu panelis. Durtiņas ir noņemtas.→270 Durtiņu blīvējums ir noņemts.
3.11.1 Priekšējā paneļa noņemšana
1. Atlaidiet vaļīgāk bunduļa lampiņas aizturi.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

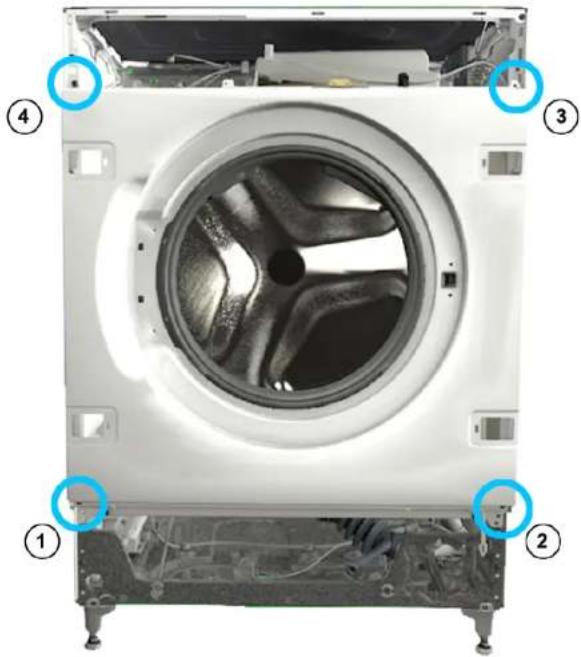

Nostipriniet detaļu, lai tā nenokristu. Atskrūvējiet skrūves norādītajā kārtībā. Remonts 2021-02-16_8001214498 Autortiesības BSH Hausgeräte GmbH Lappuse280no4813. Noņemiet priekšējo paneli.
