NAUDOJIMO INSTRUKCIJA W544BX1GB NEFF

Įspėjimų struktūra............................................................................284

Antjuostės uždėjimas ......................................................................287

Skalbiklio stalčiaus įdėjimas.............................................................288

Skalbiklio stalčiaus dangtelio uždėjimas ...........................................289

Durelių konstrukcinių dalių keitimas ..............................................................291

Durelių konstrukcinių dalių nuėmimas...............................................291

Durelių konstrukcinių dalių uždėjimas...............................................291

Durelių vyrio uždėjimas ...................................................................292

Durelių sandariklio uždėjimas ..........................................................294

Durelių užrakto sumontavimas.........................................................296

Priekinio skydo uždėjimas.................................................................301 Informacija apie remontą-Skalbyklė 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.282iš481Dėl šio dokumento

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija). Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką. Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

1.2.1 Pavojaus lygiai

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą. Įspėjimo lygis Reikšmė PAVOJUS Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai. ĮSPĖJIMAS Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai. PERSPĖJIMAS Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai. DĖMESIO! Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas. Lentelė1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame: dokumente naudojami tokie pavojaus simboliai Pavojaus simbolis Reikšmė Bendrasis įspėjamasis pranešimas Pavojinga elektros įtampa Sprogimo pavojus Įpjovimo pavojus Prispaudimo pavojus Dėl šio dokumento 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.283iš481Pavojaus simbolis Reikšmė Pavojus dėl karštų paviršių Pavojus dėl stipraus magnetinio lauko Pavojus dėl nejonizuojančiosios spindu- liuotės Lentelė2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros. PAVOJUS Pavojaus tipas ir šaltinis! Galimos pasekmės, jei nepaisoma pavojaus/ įspėjimo.

Priemonės ir draudimai pavojui išvengti. Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtam- pa. Paminėta priemonė, kaip išvengti pavojaus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai: Bendr. simbolis Reikšmė Žymi specialų patarimą (tekstas ir(arba) grafika) Žymi paprastą patarimą (tik tekstas) Žymi nuorodą į vaizdo pamoką Bendr. simbolis Reikšmė Žymi reikalingus įrankius Žymi reikalingas prielaidas Žymi sąlygą (jei ..., tai ...) Žymi rezultatą Paleisti Žymi klavišą arba ekrano mygtuką [00123456] Žymi dalies numerį Būsena Žymi rodomą tekstą / langą (prietaiso ek- rane) Lentelė3: Bendrieji simboliai Dėl šio dokumento 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.284iš481Įrankiai ir pagalbinės priemonės Paskyrimas Išsami informacija Vaizdai Pagalbinis įrankis [15000155] Įrankis plastikinėms dalims at- palaiduoti „Torx T20“ atsuktu- vas su kiauryme [00340764] 100mm, varžtams su saugos kaiščiu Dinamometrinis ve- ržliaraktis [15000441] Dinamometrinis veržliaraktis 20–100 Nm Atsuktuvas su įpjo-

[00340854] Mentė 3,5mm x 0,6mm x 100mm, apsauginė izoliacija 1000V AC Atsuktuvas su įpjo-

[00340855] Mentė 5,5mm x 1,0mm x 125mm, apsauginė izoliacija 1000V AC Adatinės replės, kampinės [00341269] Ilgis 200 mm Šonu pjaunančios replės [00342182] Ilgis: 200mm Paskyrimas Išsami informacija Vaizdai Kombinuotas ve- ržliaraktis [00340811] Rakto plotis 10ºmm, M6 Combination wren-

[00340814] Rakto plotis 13ºmm, M8 Kombinuotas ve- ržliaraktis [00340817] Rakto plotis 17mm, M10 Kombinuotas ve- ržliaraktis [15000459] Rakto plotis 16ºmm, M10 Įrankiai ir pagalbinės priemonės 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.285iš481Remontas

3.1 Antjuostės keitimas

PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Išimtas skalbiklio stalčius.→288

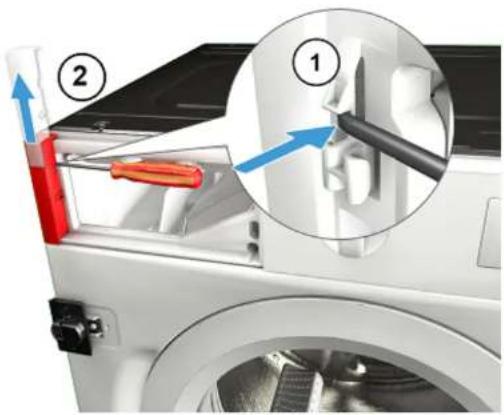

3.1.1 Antjuostės nuėmimas

1. 1. Atpalaiduokite spraudę (1).

2. Nuimkite dangtelį (2).

Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.286iš4812. Išsukite varžtus. 3. 1. Atpalaiduokite spraudes (1, 2).

2. Patraukite antjuostę pirmyn (3).

4. Nuimkite antjuostę.

3.1.2 Antjuostės uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.287iš4813.2 Skalbiklio stalčiaus keitimas Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

3.2.1 Skalbiklio stalčiaus išėmimas

1. Ištraukite skalbiklio stalčių.

2. 1. Paspauskite įdėklą (1) žemyn.

2. Išimkite skalbiklio stalčių (2).

3.2.2 Skalbiklio stalčiaus įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.288iš4813.3 Skalbiklio stalčiaus dangtelio keitimas Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išimtas skalbiklio stalčius.→288

3.3.1 Skalbiklio stalčiaus dangtelio nuėmimas

1. Atpalaiduokite spraudes.

2. Nuimkite skalbiklio stalčiaus dangtelį.

3.3.2 Skalbiklio stalčiaus dangtelio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.289iš4813.4 Durelių keitimas PERSPĖJIMAS Atvira vyrių sritis! Galima prisispausti / prisiverti pirštus

Nekiškite rankų į vyrių sritį.

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Durelės atidarytos. Baldinė plokštė nuimta.

3.4.1 Durelių nuėmimas

DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Išsukite varžtus (1).

2. Nuimkite dureles, keldami aukštyn.

3.4.2 Durelių uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.290iš4813.5 Durelių konstrukcinių dalių keitimas PERSPĖJIMAS Atvira vyrių sritis! Galima prisispausti / prisiverti pirštus

Nekiškite rankų į vyrių sritį.

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė nuimta. Durelės nuimtos.→290

3.5.1 Durelių konstrukcinių dalių nuėmimas

Išardykite dureles nuo išorės vidaus link.

3.5.2 Durelių konstrukcinių dalių uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.291iš4813.6 Durelių vyrio keitimas PERSPĖJIMAS Atvira vyrių sritis! Galima prisispausti / prisiverti pirštus

Nekiškite rankų į vyrių sritį.

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

3.6.1 Durelių vyrio nuėmimas

3. Išardykite dureles nuo išorės vidaus link.

4. Nuimkite durelių vyrį.

3.6.2 Durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.292iš4813.7 Durelių sandariklio keitimas PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Išimtas skalbiklio stalčius.→288 Antjuostė nuimta. Durelės nuimtos.→290 Apatinis dangtis nuimtas.→298

3.7.1 Durelių sandariklio nuėmimas

1. Atpalaiduokite būgno apšvietimo laikiklį.

DĖMESIO! Pavojus sugadinti paviršius! Naudojant netinkamus įrankius galima subraižyti prietaiso paviršių.

Norėdami pakeisti veržiamąjį žiedą, naudokite tik plastikinius įrankius. Plastikiniu įrankiu nuimkite veržiamąjį žiedą nuo tarpinės.

3. Atpalaiduokite durų sandariklį nuo priekinio skydo.

4. Atjunkite nuo durelių užrakto kabelių jungtį.

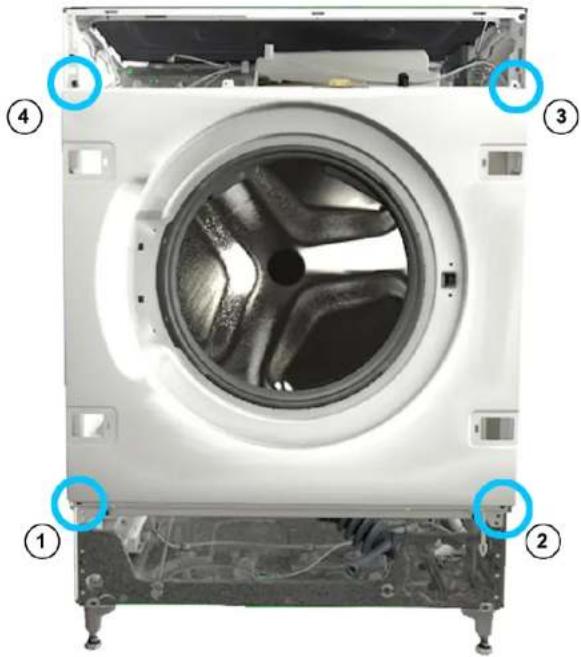

Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.293iš4815. Nurodyta tvarka atpalaiduokite varžtus.

6. Nuimkite priekinį skydą.

7. Atjunkite visas žarnų jungtis.

8. Nuimkite durelių sandariklį.

3.7.2 Durelių sandariklio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.294iš4813.8 Durelių užrakto keitimas Kaip gamintojas, esame įsipareigoję klientams pateikti atsarginį durų užraktą, įskaitant remonto instrukcijas, pagal Reglamentą (ES) 2019/2023. Tačiau norime atkreipti dėme- sį, kad pakeitus durų užraktą, prieš pradedant naudoti prietaisą, kvalifikuotas elektrikas privalo atlikti elektrotechninės saugos bandymą. Šis asmuo turi būti kvalifikuotas pagal šalyje galiojančius įstatymus, reglamentus ir standartus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pa- gal VDE 0701 arba šalyje galiojančius reglamentus. PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Baldinė plokštė nuimta. Antjuostė nuimta. Durelės nuimtos.→290 Veržiamasis žiedas nuimtas. Priekinis skydas nuimtas. Durelių sandariklis nuimtas.

3.8.1 Durelių užrakto nuėmimas

1. Atjunkite durelių užrakto kištuką.

2. Atpalaiduokite durelių užraktą.

3. Nuimkite durelių užraktą.

Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.295iš4813.8.2 Durelių užrakto sumontavimas Kad būtų užtikrinta prietaiso avarinio durelių atidarymo funkcija, durelių užraktas turi būti teisingoje padėtyje.

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.296iš4813.9 Būgno apšvietimo keitimas PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Išimtas skalbiklio stalčius.→288 Antjuostė nuimta.

3.9.1 Būgno apšvietimo nuėmimas

1. Ištraukite būgno apšvietimo laikiklį iš prietaiso.

2. Atjunkite elektros jungtis.

3. Nuimkite būgno apšvietimą nuo apšvietimo laikiklio.

3.9.2 Būgno apšvietimo sumontavimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.297iš4813.10 Apatinio dangčio keitimas Pav.1: Apatinės grupės dangtis Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė nuimta.

3.10.1 Apatinio dangčio nuėmimas

Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

1. Nuimkite apatinį dangtį.

2. Nuimkite žarną nuo laikiklio.

Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.298iš4813. 1. Išsukite varžtą (1).

2. Paspauskite fiksavimo tašką ir nuimkite žemyn (2).

4. Patraukite apatinės grupės dangtį ir nuimkite jį pirmyn.

5. Ištraukite iš dangčio žarną.

3.10.2 Dangčio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.299iš4813.11 Priekinio skydo keitimas PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Išimtas skalbiklio stalčius.→288 Baldinė plokštė nuimta. Durelės nuimtos.→290 Durelių sandariklis nuimtas.

3.11.1 Priekinio skydo nuėmimas

1. Atpalaiduokite būgno apšvietimo laikiklį.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Nurodyta tvarka atpalaiduokite varžtus. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.300iš4813. Nuimkite priekinį skydą.

3.11.2 Priekinio skydo uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-02-16_8001214498 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.301iš481Om dette dokumentet......................................................................303
