BRUKSANVISNING W544BX1GB NEFF

▶ Brug beskyttelseshandsker.

Preindstilling:

Fare for nedfaldende dele pga. løsnede skruer!
Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.
▶ Sørg for at sikre komponenten mod at falde ned.

! PAS PÀ!

Fare for nedfaldende dele pga. løsnede skruer!
Personskade pga. nedfaldende dele.
▶ Sørg for at sikre komponenten mod at falde ned.

Fjern skruerne (1).

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Skil døren ad udefra og ind.

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Brug beskyttelseshandsker.

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga, nedfaldende dele.

▶ Sørg for at sikre komponenten mod at falde ned.

Fare for nedfaldende dele pga. løsnede skruer!

▶ Brug beskyttelseshandsker.

Apparater på skrä kan glide!

Knoglebrud/klemskader

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

▶ Sørg for at sikre komponenten mod at falde ned.

Fare for nedfaldende dele pga. løsnede skruer!

Reparasjonstips - Vaskemaskin

1.1 Viktig informasjon 303

1.1.1 Formäl 303

1.2 Forklaring av symboler.... 303

1.2.1 Farenivåer 303

1.2.2 Faresymboler.... 303

1.2.3 Advarslenes struktur 304

1.2.4 Generelle symboler.... 304

Verktøy og hjelpemidler.... 305

Reparasjon 306

3.1 Utskiftning av instrumentpanel.... 306

3.1.1 Demontering av instrumentpanel.... 306

3.1.2 Montering av instrumentpanel 307

3.4 Utskiftning av dør 310

3.4.1 Demontering av dør 310

3.5 Utskiftning av dørkomponenter.... 311

3.8 Utskiftning av dørlås 315

3.8.1 Demontering av dørlås 315

3.8.2 Montering av dørlås 316

3.9 Utskiftning av lampe i trommel.... 317

3.9.1 Demontering av lampe i trommel 317

3.9.2 Montering av lampe i trommel 317

3.10 Utskiftning av nedre deksel.... 318

3.10.1 Demontering av nedre deksel.... 318

3.10.2 Montering av deksel.... 319

3.11 Utskiftning av frontpanel 320

3.11.1 Demontering av frontpanel 320

3.11.2 Montering av frontpanel 321

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Hjelpeverktøy[15000155]	Verktøy for å løsne plastdeler
Torx T20-skrutrekker med borehull[00340764]	100 mm, for skruer med splint
Momentnøkkel[15000441]	Momentnøkkel 20 - 100 Nm
Flat skrutrekker[00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttende isolasjon 1000 V AC
Flat skrutrekker[00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttende isolasjon 1000 V AC
Spisstang, vin-kelmønster[00341269]	Lengde 200 mm
Avbitertang[00342182]	Lengde: 200 mm

Betegnelse Detaljer Bilder
Fastnøkkel[00340811]	Størrelse på fastnøkkel 10°mm,M6
Combinationwrench[00340814]	Størrelse på fastnøkkel 13°mm,M8
Fastnøkkel[00340817]	Størrelse på fastnøkkel 17 mm,M10
Fastnøkkel[15000459]	Størrelse på fastnøkkel 16°mm,M10

Reparasjon

3.1 Utskiftning av instrumentpanel

Forutsetning:

3.1.1 Demontering av instrumentpanel

1. 1. Løsne låselementet (1).
2. Ta av dekslet (2).

3.1.2 Montering av instrumentpanel

Monteres i motsatt rekkefølge.

Reparasjon

Monteres i motsatt rekkefølge.

Reparasjon

Monteres i motsatt rekkefølge.

Reparasjon

3.4 Utskiftning av dør

FORSIKTIG

Åpent hengsleområde!

Fare for à knuse/sette fast fingre

Ikke grip inn i hengsleområdet.

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Døren er åpen.
Møbelfronten er fjernet.

3.4.1 Demontering av dør

1.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ► Sikre komponenten så den ikke kan falle ned.

! FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler.

1. Ta ut døren mot oppsiden.

3.4.2 Montering av dør

Monteres i motsatt rekkefølge.

Reparasjon

3.5 Utskiftning av dørkomponenter

FORSIKTIG

Åpent hengsleområde!

Fare for à knuse/sette fast fingre

Ikke grip inn i hengsleområdet.

▶ Bruk vernehansker.

Forutsetning:

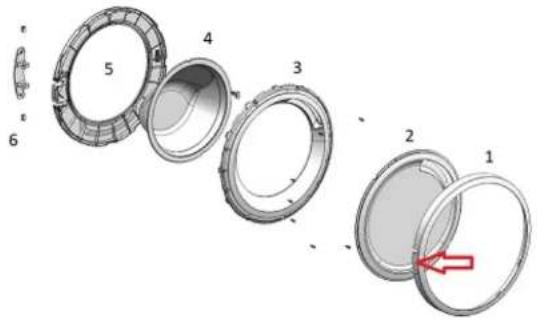

Ta døren fra hverandre fra utsiden til innsiden.

Monteres i motsatt rekkefølge.

Reparasjon

3.6 Utskiftning av dørhengsel

FORSIKTIG

Åpent hengsleområde!

Ikke grip inn i hengsleområdet.

▶ Bruk vernehansker.

Forutsetning:

1. Løsne to skruer.
2. Demonter døren.
3. Ta døren fra hverandre fra utsiden til innsiden.

Monteres i motsatt rekkefølge.

Reparasjon

3.7 Utskiftning av dørpakning

Skarpe kanter på hus! Kuttskader

▶ Bruk vernehansker.

Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler.

Apparatets overflate kan få riper ved bruk av feil verktøy.

Fjern strammeringen fra pakningen med et plastverktøy.

1. Løsne dørpakningen fra frontpanelet.
2. Løsne kabelkontakten fra dørlåsen.

Reparasjon

1. Løsne skruene i vist rekkefølge.

Monteres i motsatt rekkefølge.

Reparasjon

3.8 Utskiftning av dørlås

I egenskap av produsent er vi forpliktet til å stille til rådighet for forbrukerne reserve-delen dørlås inkl. reparasjonsveiledning i samsvar med direktiv (EU) 2019/2023. Men vi vil gjøre oppmerksom på at det etter utskifting av en dørlås må utføres en elektroteknisk sikkerhetstest av en kvalifisert elektriker før apparatet tas i bruk. Denne personen må kunne dokumentere at hun/han er kvalifisert i henhold til gjeldende lover, forskrifter og standarder i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere

Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Skarpe kanter på hus!

Kuttskader

▶ Bruk vernehansker.

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

Apparatet er fritt tilgjengelig.

√ Frontpanelet er demontert.

3.8.1 Demontering av dørlås

1. Koble fra dørens låseplugg.

2. Løsne dørlåsen.

3.8.2 Montering av dørlås

Dørlåsen må være i korrekt posisjon for å sikre nødfunksjonen for åpning av døren på apparatet.

Monteres i motsatt rekkefølge.

2021-02-16_8001214498 Copyright BSH Hausgeräte GmbH Side 316 av 481

Reparasjon

3.9 Utskiftning av lampe i trommel

Forutsetning:

3.9.1 Demontering av lampe i trommel

1. Trekk trommellampeholderen ut av apparatet.
2. Koble fra de elektriske tilkoblingene.
3. Demonter trommellampen fra trommellampeholderen.

3.9.2 Montering av lampe i trommel

Monteres i motsatt rekkefølge.

Reparasjon

3.10 Utskiftning av nedre deksel

3.10.1 Demontering av nedre deksel

Forutsetning:

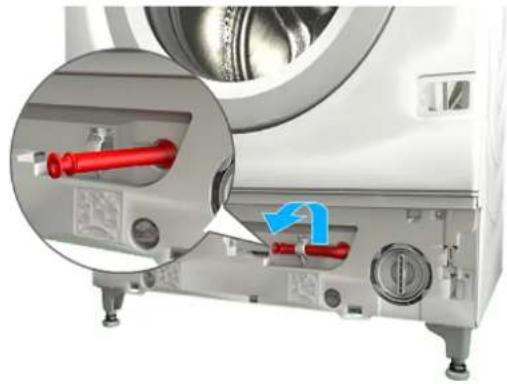

1. Løsne slangen fra holderen.


1. 1. Skru ut skruen (1).

2. Trykk inn holdepunktet og demonter mot undersiden (2).

1. Trekk i nedre gruppedeksel og demonter det mot forsiden.

1. Trekk slangen ut av dekslet.

3.10.2 Montering av deksel

Monteres i motsatt rekkefølge.

Reparasjon

3.11 Utskiftning av frontpanel

FORSIKTIG

Skarpe kanter på hus! Kuttskader

▶ Bruk vernehansker.

Forutsetning:

3.11.1 Demontering av frontpanel

1. Løsne holderen på trommellampen.

Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler.

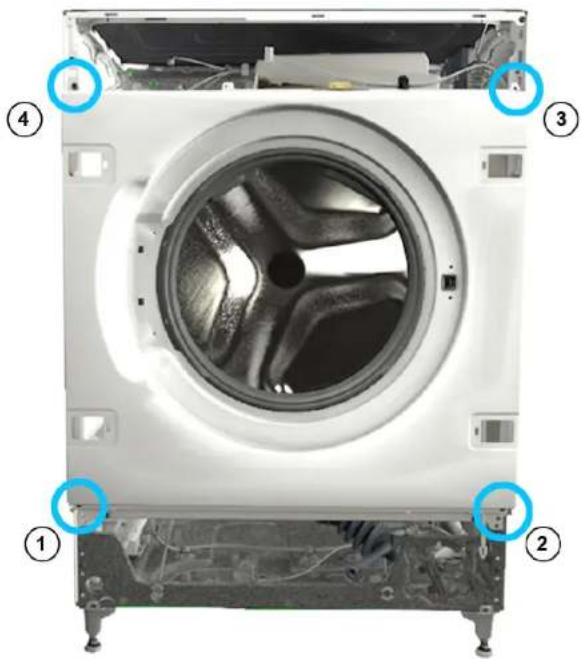

Løsne skruene i vist rekkefølge.

3.11.2 Montering av frontpanel

Monteres i motsatt rekkefølge.
