KULLANIM KILAVUZU W544BX1GB NEFF
İkaz bilgilerinin yapısı ......................................................................464
Gösterge panelinin değiştirilmesi ..................................................................466
Deterjan bölmesinin değiştirilmesi.................................................................468
Deterjan bölmesi tutamağının değiştirilmesi ..................................................469
Deterjan bölmesi tutamağının takılması............................................469
Kapının değiştirilmesi...................................................................................470
Kapı bileşenlerinin değiştirilmesi...................................................................471
Kapı bileşenlerinin takılması ............................................................471
Kapı menteşesinin değiştirilmesi...................................................................472
Kapı menteşesinin takılması ............................................................472
Kapı contasının değiştirilmesi.......................................................................473
Kapı contasının takılması ................................................................474
Kapı kilidinin değiştirilmesi ...........................................................................475
Tambur lambasının değiştirilmesi .................................................................477
Tambur lambasının takılması ............................................................477
Alt kapağın değiştirilmesi...............................................................................478
Ön sacın takılması............................................................................481 Onarım İpuçları-Çamaşır makinesi 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa462/481Bu doküman hakkında
Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir. Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.
1.2 Sembollerinin açıklaması
1.2.1 Tehlike kademeleri
Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri
1.2.2 Tehlike sembolleri
Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa463/481Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri
1.2.3 İkaz bilgilerinin yapısı
Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu.
Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm
Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.
1.2.4 Genel semboller
Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa464/481Ekipman ve yardım Tanımlama Detaylar Görüntüler Sabitleme parçası [15000155] Plastik parçaların gevşetilmesi için alet Delik boşluklu Torx T20 tornavida [00340764] 100mm, emniyet pimli vidalar için Tork anahtarı [15000441] Tork anahtarı 20 - 100 Nm Düz tornavida [00340854] Bıçak 3,5mm x 0,6mm x 100mm, Koruyucu İzolasyon 1000V AC Düz tornavida [00340855] Bıçak 5,5mm x 1,0mm x 125mm, Koruyucu İzolasyon 1000V AC Kargaburun pense, açılı ağızlı [00341269] Uzunluk 200 mm Yan keski [00342182] Uzunluk: 200mm Tanımlama Detaylar Görüntüler Kombine Anahtar [00340811] Anahtar boyutu 10ºmm, M6 Combination wrench [00340814] Anahtar boyutu 13ºmm, M8 Kombine Anahtar [00340817] Anahtar boyutu 17mm, M10 Kombine Anahtar [15000459] Anahtar boyutu 16ºmm, M10 Ekipman ve yardım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa465/481Onarım
3.1 Gösterge panelinin değiştirilmesi
DİKKAT Keskin gövde kenarları! Kesik yaralanmaları
Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar
Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.
Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.
Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Deterjan bölmesi söküldü.→468

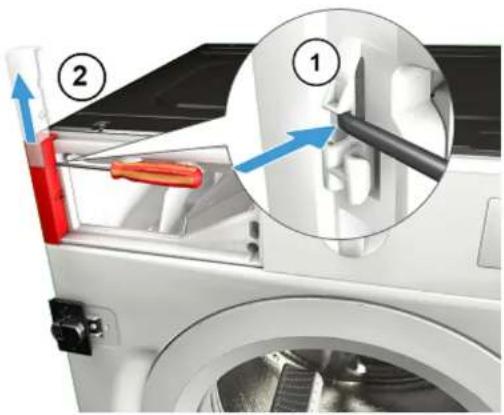

3.1.1 Gösterge panelinin sökülmesi
1. 1. Tırnağı serbest bırakın (1).
2. Gösterge panelini öne doğru çekin (3).
4. Gösterge panelini sökün.
3.1.2 Gösterge panelinin takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa467/4813.2 Deterjan bölmesinin değiştirilmesi Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.
3.2.1 Deterjan bölmesinin sökülmesi
1. Deterjan bölmesini dışarı çekin.
3.2.2 Deterjan bölmesinin takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa468/4813.3 Deterjan bölmesi tutamağının değiştirilmesi Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Deterjan bölmesi söküldü.→468
3.3.1 Deterjan bölmesi tutamağının sökülmesi
1. Tırnakları serbest bırakın.
2. Deterjan bölmesi tutamağını sökün.
3.3.2 Deterjan bölmesi tutamağının takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa469/4813.4 Kapının değiştirilmesi DİKKAT Açık menteşe bölgesi! Parmakların ezilmesi / sıkışması
Menteşe bölgesine elinizi sokmayın.
Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Kapı açık. Mobilya paneli söküldü.
DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.
Bileşenleri düşmeye karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.
Bileşenleri düşmeye karşı emniyete alın. Vidaları sökün (1).
2. Kapıyı yukarıya doğru sökün.
3.4.2 Kapının takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa470/4813.5 Kapı bileşenlerinin değiştirilmesi DİKKAT Açık menteşe bölgesi! Parmakların ezilmesi / sıkışması
Menteşe bölgesine elinizi sokmayın.
Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Mobilya paneli söküldü. Kapı kaldırıldı.→470
3.5.1 Kapı bileşenlerinin sökülmesi
Kapıyı dıştan içe sökün.
3.5.2 Kapı bileşenlerinin takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa471/4813.6 Kapı menteşesinin değiştirilmesi DİKKAT Açık menteşe bölgesi! Parmakların ezilmesi / sıkışması
Menteşe bölgesine elinizi sokmayın.
Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.
3.6.1 Kapı menteşesinin sökülmesi
1. İki vidayı gevşetin.
3. Kapıyı dıştan içe sökün.
4. Kapı menteşesini sökün.
3.6.2 Kapı menteşesinin takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa472/4813.7 Kapı contasının değiştirilmesi DİKKAT Keskin gövde kenarları! Kesik yaralanmaları
Koruyucu eldiven kullanılmalıdır. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.
Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.
Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Deterjan bölmesi söküldü.→468 Gösterge paneli söküldü. Kapı kaldırıldı.→470 Alt kapak söküldü.→478
3.7.1 Kapı contasının sökülmesi
1. Tambur lambasındaki tespit elemanını gevşetin.
DİKKAT! Yüzeyin hasar görme tehlikesi! Yanlış aletlerin kullanılması sonucu cihazın yüzeyi çizilebilir.
Gergi halkasını değiştirmek için sadece plastik aletler kullanın. Gergi halkasını plastik bir aletle contadan sökün.
3. Kapı contasını ön panelden çıkartın.
4. Kablo konnektörünü kapı kilidinden çıkartın.
7. Tüm hortum bağlantılarını ayırın.
8. Kapı contasını sökün.
3.7.2 Kapı contasının takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa474/4813.8 Kapı kilidinin değiştirilmesi (AB) 2019/2023 Düzenlemesi uyarınca, tüketicilere onarım talimatları ile birlikte yedek bir kapı kilidinin sağlanması üretici olarak bizim yükümlülüğümüzdür. Bununla birlikte, bir kapı kilidi değişimi sonrasında cihaz çalıştırılmadan önce kalifiye bir elektrik uzmanı tarafından mutlaka bir elektroteknik güvenlik testinin gerçekleştirilmesi gerektiğini de vurgulamak isteriz. Bu kişinin ülkeye özgü yasalar, düzenlemeler ve standartlar kapsamındaki hükümlerin gerektirdiği niteliklere sahip olduğu doğrulanabilir olmalıdır. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike
Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. DİKKAT Keskin gövde kenarları! Kesik yaralanmaları
Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar
Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.
Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.
Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Mobilya paneli söküldü. Gösterge paneli söküldü. Kapı kaldırıldı.→470 Geri halkası söküldü. Ön saç sökülmüş olmalı. Kapı contası söküldü.
3.8.1 Kapı kilidinin sökülmesi
1. Kapı kilidi fişini ayırın.
2. Kapı kilidini serbest bırakın.
3. Kapı kilidini sökün.
Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa475/4813.8.2 Kapı kilidinin monte edilmesi Cihazın acil durum kapısının açılma işlevinin sağlanması için kapı kilidi sağ konumda olmalıdır.
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa476/4813.9 Tambur lambasının değiştirilmesi DİKKAT Keskin gövde kenarları! Kesik yaralanmaları
Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar
Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.
Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.
Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Deterjan bölmesi söküldü.→468 Gösterge paneli söküldü.
3.9.1 Tambur lambasının sökülmesi
1. Tambur lambası tutucusunu cihazdan dışarı çekin.
2. Elektrik bağlantısını sökün.
3. Tambur lambasını tambur lambası tutucusundan sökün.
3.9.2 Tambur lambasının takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa477/4813.10 Alt kapağın değiştirilmesi Resim1: Alt grup kapağı Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Mobilya paneli söküldü.
3.10.1 Alt kapağın sökülmesi
Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.
1. Alt kapağı sökün.
2. Hortumu tutucudan ayırın.
Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa478/4813. 1. Vidayı sökün (1).
2. Tespit noktasına basın ve aşağıya doğru çıkartın (2).
4. Alt grup kapağını çekin ve öne doğru sökün.
5. Hortumu kapaktan dışarı çekin.
3.10.2 Kapağın takılması
Ters sıra ile monte edin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa479/4813.11 Ön panelin değişimi DİKKAT Keskin gövde kenarları! Kesik yaralanmaları
Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Deterjan bölmesi söküldü.→468 Mobilya paneli söküldü. Kapı kaldırıldı.→470 Kapı contası söküldü.
3.11.1 Ön panelin sökülmesi
1. Tambur lambasındaki tespit elemanını gevşetin.
DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.
Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

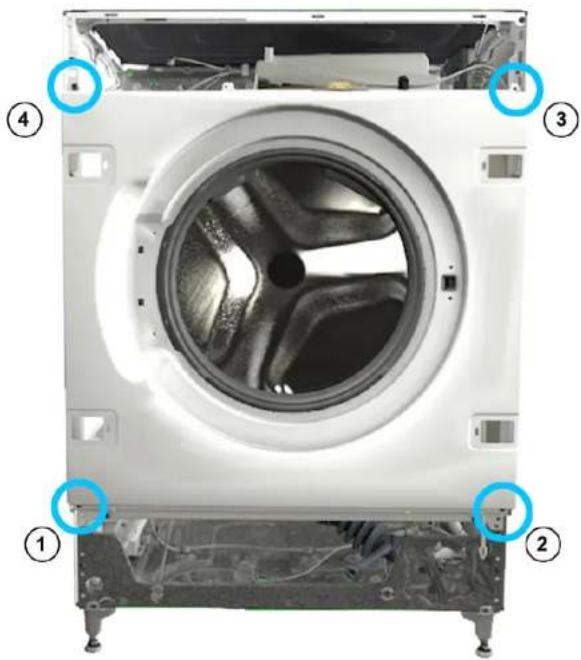

Bileşenleri düşmeye karşı emniyete alın. Vidaları belirtilen sırada gevşetin. Onarım 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Sayfa480/4813. Ön paneli sökünüz.
