Ürün Tipi	Önden Yüklemeli Çamaşır Makinesi
Marka	Neff
Model	W6441X0
Yıkama Kapasitesi	8 kg
Maksimum Sıkma Hızı	1400 dev/dk
Enerji Sınıfı	A+++
Ses Seviyesi (Yıkama)	51 dB(A)
Ses Seviyesi (Sıkma)	74 dB(A)
Boyutlar (Y x G x D)	85 x 60 x 60 cm
Net Ağırlık	75 kg
Besleme Gerilimi	220-240 V
Frekans	50 Hz
Akım Şiddeti	10 A
Programlar	Pamuk, Sentetik, Hassas, Yün, Hızlı, vb.
Fonksiyonlar	Ertelenmiş Başlatma, Çocuk Kilidi, AquaStop
Yıllık Su Tüketimi	10560 L
Yıllık Enerji Tüketimi	176 kWh
Sıkma Verimlilik Sınıfı	B
Onarılabilirlik Endeksi	8.3/10
Güvenlik	AquaStop, çocuk kilidi

Sık sorulan sorular - W6441X0 NEFF

Neff W6441X0'ın yıkama kapasitesi nedir?

Yıkama kapasitesi 8 kg'dır ve 4 kişilik bir aile için uygundur.

Çamaşır makinesi nasıl doğru şekilde kurulur?

Cihazı ambalajından çıkarın, nakliye vidalarını çıkarın, su giriş ve tahliye hortumlarını bağlayın, ardından ayakları seviyeleyin. Detaylar için kullanım kılavuzuna bakın.

Hata kodu görüntülenirse ne yapmalıyım?

Kılavuzun sorun giderme bölümüne bakın. Kod devam ederse Neff müşteri hizmetleri ile iletişime geçin.

Pompa filtresi nasıl temizlenir?

Alt kapağı açın, filtreyi sökün ve kalıntıları temizleyin. Boşaltmanın doğru olduğunu kontrol edin. Yerine takın.

Leke çıkarıcı veya çamaşır suyu kullanabilir miyim?

Evet, ancak ölçülü olarak. Uygun bölmeleri kullanın ve çamaşırlara zarar vermemek için dozajlara uyun.

Hassas çamaşırlar için hangi program kullanılmalı?

Düşük sıcaklıkta (30°C veya 40°C) Hassas programını ve düşük sıkma hızını seçin.

Çocuk kilidi nasıl etkinleştirilir?

Ertelenmiş Başlatma ve Sıkma tuşlarına aynı anda 3 saniye basın. Bir sembol görünecektir.

Yıllık elektrik tüketimi nedir?

Yıllık enerji tüketimi, 220 standart döngü için yaklaşık 176 kWh'tir.

Ertelenmiş başlatma nasıl ayarlanır?

Özel tuşu kullanarak ertelenmiş başlatmayı ayarlayın ve onaylayın. Ekranda başlamadan önceki saat sayısı görüntülenir.

Yedek parçalar nerede bulunur?

Resmi Neff web sitesinde veya yetkili satıcılarda. Parçaları tanımlamak için model numarası W6441X0'ı kullanın.

KULLANIM KILAVUZU W6441X0 NEFF

Onarım İpuçları - Çamaşır makinesi

Bu doküman hakkında 463

1.1 Önemli bilgi 463

1.1.1 Amaci 463

1.2 Sembollerinin açıklaması 463

1.2.1 Tehlike kademeleri....463

1.2.2 Tehlike sembolleri 463

1.2.3 İkaz bilgilerinin yapısı 464

1.2.4 Genel semboller 464

Ekipman ve yardım.... 465

Onarım 466

3.1 Gösterge panelinin değiştirilmesi 466

3.1.1 Gösterge panelinin sökülmesi 466

3.1.2 Gösterge panelinin takılması 467

3.2 Deterjan bölmesinin değiştirilmesi.... 468

3.2.1 Deterjan bölmesinin sökülmesi.... 468

3.2.2 Deterjan bölmesinin takılması 468

3.3 Deterjan bölmesi tutamağının değiştirilmesi 469

3.3.1 Deterjan bölmesi tutamağının sökülmesi 469

3.3.2 Deterjan bölmesi tutamağının takılması 469

3.4 Kapının değiştirilmesi 470

3.4.1 Kapının sökülmesi 470

3.4.2 Kapının takılması 470

3.5 Kapı bileşenlerinin değiştirilmesi 471

3.5.1 Kapı bileşenlerinin sökülmesi....471

3.5.2 Kapı bileşenlerinin takılması 471

3.6 Kapı menteşesinin değiştirilmesi.... 472

3.6.1 Kapı menteşesinin sökülmesi.... 472

3.6.2 Kapi menteşesinin takılması 472

3.7 Kapı contasının değiştirilmesi.... 473

3.7.1 Kapi contasının sökülmesi.... 473

3.7.2 Kapi contasının takılması 474

3.8 Kapı kilidinin değiştirilmesi 475

3.8.1 Kapı kilidinin sökülmesi 475

3.8.2 Kapı kilidinin monte edilmesi.... 476

3.9 Tambur lambasının değiştirilmesi 477

3.9.1 Tambur lambasının sökülmesi....477

3.9.2 Tambur lambasının takılması 477

3.10 Alt kapağın değiştirilmesi 478

3.10.1 Alt kapağın sökülmesi.... 478

3.10.2 Kapağın takılması 479

3.11 Ön panelin değişimi....480

3.11.1 Ön panelin sökülmesi 480

3.11.2 Ön sacın takılması 481

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Sabitleme parçası[15000155]	Plastik parçaların gevşetilmesi için alet
Delik boşluklu Torx T20 tornavida[00340764]	100 mm, emniyet pimli vidalar için
Tork anahtarı[15000441]	Tork anahtarı 20 - 100 Nm
Düz tornavida[00340854]	Bıçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu İzolasyon 1000 V AC
Düz tornavida[00340855]	Bıçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu İzolasyon 1000 V AC
Kargaburun pense, açılı ağızlı[00341269]	Uzunluk 200 mm
Yan keski[00342182]	Uzunluk: 200 mm

Tanımlama Detaylar Görüntüler
Kombine Anahtar[00340811]	Anahtar boyutu 10°mm, M6
Combination wrench[00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar[00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar[15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Gösterge panelinin değiştirilmesi

Keskin gövde kenarları!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil

Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

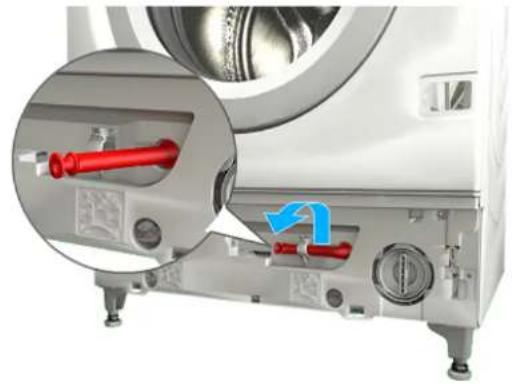

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Deterjan bölmesi söküldü.→468

3.1.1 Gösterge panelinin sökülmesi

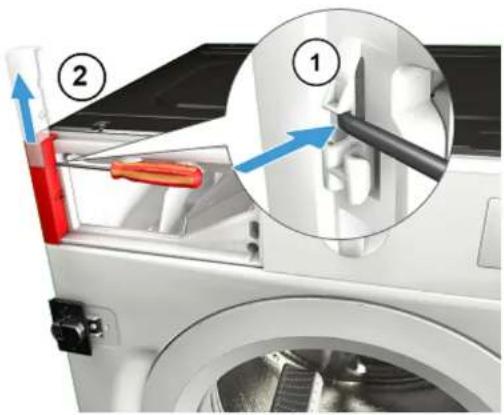

1. 1. Tirnağı serbest bırakın (1).
2. Kapağı sökün (2).

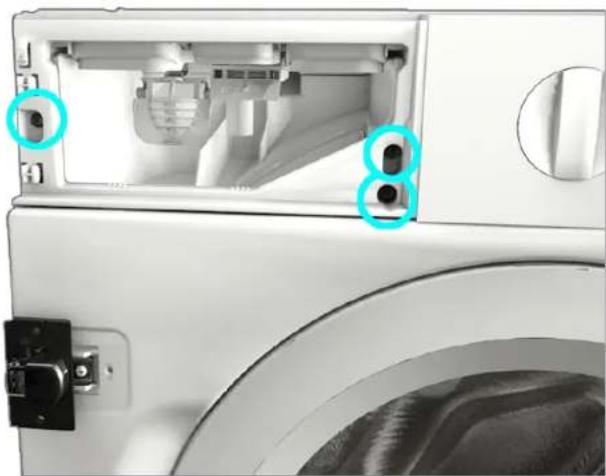

1. Vidalari sökün. 3. 1. Tırnakları serbest bırakın (1, 2).

1. Gösterge panelini öne doğru çekin (3).

1. Gösterge panelini sökün.

3.1.2 Gösterge panelinin takılması

▶ Ters sira ile monte edin.

Onarim

3.2 Deterjan bölmesinin değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.

3.2.1 Deterjan bölmesinin sökülmesi

1. Deterjan bölmesini dışarı çekin.
2. 1. Ek parçanın üzerine bastırın (1).

3. Deterjan bölmesini sökün (2).

3.2.2 Deterjan bölmesinin takılması

▶ Ters sira ile monte edin.

Onarim

3.3 Deterjan bölmesi tutamağının değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Deterjan bölmesi söküldü.→468

3.3.1 Deterjan bölmesi tutamağının sökülmesi

1. Tırmakları serbest bırakın.

1. Deterjan bölmesi tutamağını sökün.

3.3.2 Deterjan bölmesi tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

3.4 Kapının değiştirilmesi

DIKKAT

Açık menteşe bölgesil

Parmakların ezilmesi / sıkışması

▶ Menteşe bölgesine elinizi sokmayın.

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Kapı açık.
Mobilya paneli söküldü.

3.4.1 Kapının sökülmesi

1.

DİKKATI

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

⚠️ DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidalari sökün (1).

1. Kapiyi yukarıya doğru sökün.

3.4.2 Kapının takılması

▶ Ters sira ile monte edin.

Onarim

3.5 Kapı bileşenlerinin değiştirilmesi

Açık menteşe bölgesil

Parmakların ezilmesi / sıkışması

▶ Menteşe bölgesine elinizi sokmayın.

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Mobilya paneli söküldü.
Kapı kaldırıldı.→470

3.5.1 Kapı bileşenlerinin sökülmesi

- Kapıyı dıştan içe sökün.

3.5.2 Kapı bileşenlerinin takılması

▶ Ters sira ile monte edin.

Onarim

3.6 Kapı menteşesinin değiştirilmesi

Açık menteşe bölgesil

Parmakların ezilmesi / sıkışması

▶ Menteşe bölgesine elinizi sokmayın.

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.

3.6.1 Kapı menteşesinin sökülmesi

1. İki vidayı gevşetin.
2. Kapıyı sökün.

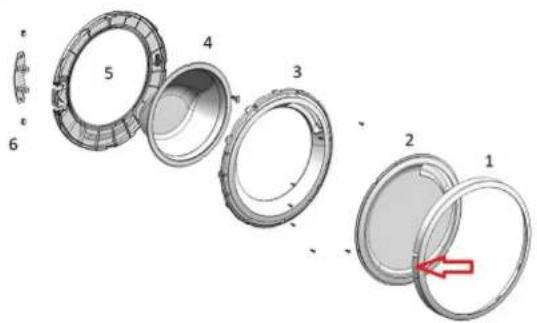

3. Kapıyı dıştan içe sökün.

1. Kapı menteşesini sökün.

3.6.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

3.7 Kapı contasının değiştirilmesi

Keskin gövde kenarları!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Deterjan bölmesi söküldü.→468
Gösterge paneli söküldü.
Kapı kaldırıldı.→470
Alt kapak söküldü.→478

3.7.1 Kapı contasının sökülmesi

1. Tambur lambasındaki tespit elemanını gevşetin.

Yüzeyin hasar görme tehlikesil

Yanlış aletlerin kullanılması sonucu cihazın yüzeyi çizilebilir.

▶ Gergi halkasını değiştirmek için sadece plastik aletler kullanın.

Gergi halkasını plastik bir aletle contadan sökün.

1. Kapı contasını ön panelden çıkartın.
2. Kablo konnektörünü kapı kilidinden çıkartın.

Onarim

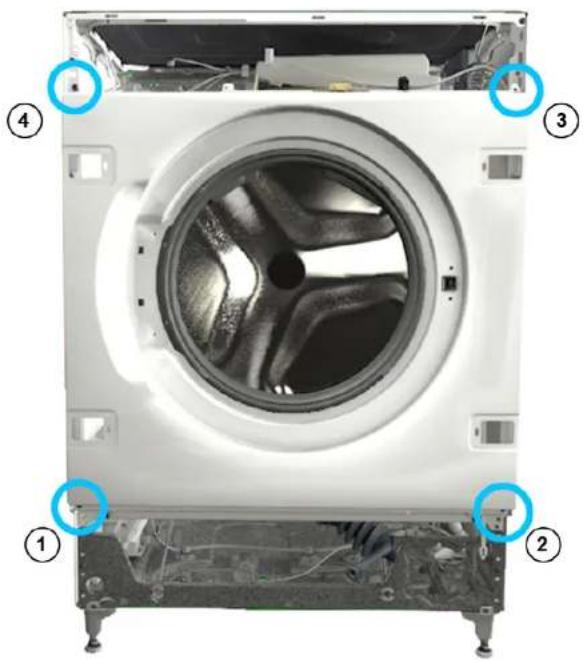

1. Vidalari belirtilen sırada gevşetin.

1. Ön paneli sökünüz.

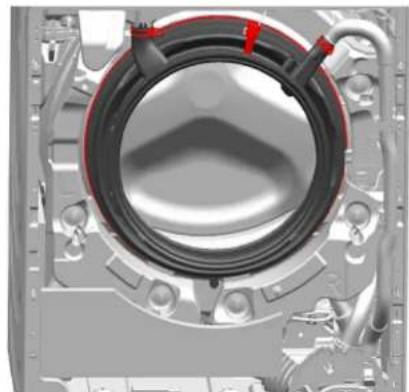

2. Tüm hortum bağlantılarını ayırın.

1. Kapı contasını sökün.

3.7.2 Kapı contasının takılması

▶ Ters sira ile monte edin.

Onarim

3.8 Kapı kilidinin değiştirilmesi

(AB) 2019/2023 Düzenlemesi uyarınca, tüketicilere onarım talimatları ile birlikte yedek bir kapı kılıdinin sağlanması üretici olarak bizim yükümlülüğümüzür. Bununla birlikte, bir kapı kılıdi değişimi sonrasında cihaz çalıştırilmadan önce kalifiye bir elektrik uzmanı tarafından mutlaka bir elektroteknik güvenlik testinin gerçekleştirilmesi gerektiğini de vurgulamak isteriz. Bu kişinin ülkeye özgü yasalar, düzenlemeler ve standartlar kapsamındaki hükümlerin gerektirdiği nitelikeli sahip olduğu doğrulanabilir olmalıdır.

Ön kopul:

Cihazın fışı çekilir.

Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Mobilya paneli söküldü.
Gösterge paneli söküldü.
Kapı kaldırıldı.→470
√ Geri halkası söküldü.
Ön saç sökülmüş olmalı.
Kapı contası söküldü.

3.8.1 Kapı kilidinin sökülmesi

1. Kapı kilidi fişini ayırın.
2. Kapı kilidini serbest bırakın.

1. Kapı kilidini sökün.

Onarim

3.8.2 Kapı kilidinin monte edilmesi

▶ Ters sira ile monte edin.

Onarim

3.9 Tambur lambasının değiştirilmesi

Keskin gövde kenarları!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil!

Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Deterjan bölmesi söküldü.→468
Gösterge paneli söküldü.

3.9.1 Tambur lambasının sökülmesi

1. Tambur lambası tutucusunu cihazdan dışarı çekin.
2. Elektrik bağlantısını sökün.
3. Tambur lambasini tambur lambası tutucusundan sökün.

3.9.2 Tambur lambasının takılması

▶ Ters sira ile monte edin.

Onarim

3.10 Alt kapağın değiştirilmesi

Resim 1: Alt grup kapağı

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Mobilya paneli söküldü.

3.10.1 Alt kapağın sökülmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
1. Alt kapağı sökün.

1. Hortumu tutucudan ayirin.


1. 1. Vidayı sökün (1).

2. Tespit noktasına basın ve aşağıya doğru çıkartın (2).

1. Alt grup kapağını çekin ve öne doğru sökün.

1. Hortumu kapaktan dışarı çekin.

3.10.2 Kapağın takılması

▶ Ters sira ile monte edin.

Onarim

3.11 Ön panelin değişimi

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Deterjan bölmesi söküldü.→468
Mobilya paneli söküldü.
Kapı kaldırıldı.→470
Kapı contası söküldü.

1. Tambur lambasındaki tespit elemanını gevşetin.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil! Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

DIKKAT!

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesit Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaları belirtilen sırada gevşetin.

3.11.2 Ön sacın takılması

▶ Ters sira ile monte edin.
