W6441X0 - Práčka NEFF - Bezplatný návod na obsluhu

Typ produktu	Práčka s predným plnením
Značka	Neff
Model	W6441X0
Kapacita prania	8 kg
Maximálna rýchlosť odstreďovania	1400 ot./min
Energetická trieda	A+++
Hlučnosť (pranie)	51 dB(A)
Hlučnosť (odstreďovanie)	74 dB(A)
Rozmery (V x Š x H)	85 x 60 x 60 cm
Hmotnosť netto	75 kg
Napájacie napätie	220-240 V
Frekvencia	50 Hz
Prúd	10 A
Programy	Bavlna, Syntetika, Jemné, Vlna, Rýchly, atď.
Funkcie	Odložený štart, Detská poistka, AquaStop
Ročná spotreba vody	10560 L
Ročná spotreba energie	176 kWh
Trieda účinnosti odstreďovania	B
Index opraviteľnosti	8.3/10
Bezpečnosť	AquaStop, detská poistka

Často kladené otázky - W6441X0 NEFF

Aká je kapacita prania práčky Neff W6441X0?

Kapacita prania je 8 kg, vhodná pre 4-člennú rodinu.

Ako správne nainštalovať práčku?

Rozbaľte spotrebič, odstráňte prepravné skrutky, pripojte prívod vody a odtok, potom vyrovnajte nožičky. Podrobnosti nájdete v návode.

Čo robiť pri zobrazení chybového kódu?

Pozrite si časť odstraňovanie problémov v návode. Ak kód pretrváva, kontaktujte zákaznícky servis Neff.

Ako vyčistiť filter čerpadla?

Otvorte spodný kryt, odskrutkujte filter a odstráňte nečistoty. Skontrolujte správne vypustenie. Vložte späť.

Môžem použiť odstraňovač škvŕn alebo bielidlo?

Áno, ale s mierou. Použite určené priehradky a dodržiavajte dávkovanie, aby ste nepoškodili bielizeň.

Aký program použiť na jemnú bielizeň?

Vyberte program Jemné pri nízkej teplote (30°C alebo 40°C) a zníženej rýchlosti odstreďovania.

Ako aktivovať detskú poistku?

Stlačte súčasne tlačidlá Odložený štart a Odstreďovanie na 3 sekundy. Zobrazí sa symbol.

Aká je ročná spotreba elektriny?

Ročná spotreba energie je približne 176 kWh pre 220 štandardných cyklov.

Ako naprogramovať odložený štart?

Nastavte odložený štart pomocou príslušného tlačidla a potvrďte. Displej zobrazí počet hodín do spustenia.

Kde nájsť náhradné diely?

Na oficiálnej stránke Neff alebo u autorizovaných predajcov. Použite číslo modelu W6441X0 na identifikáciu dielov.

NÁVOD NA OBSLUHU W6441X0 NEFF

1.1 Dôležité informácie 383

1.1.1 Účel 383

1.2 Vysvetlenie symbolov 383

1.2.1 Úrovne nebezpečenstva.... 383
1.2.2 Symboly označujúce riziká 383
1.2.3 Štruktúra varovaní 384
1.2.4 Všeobecné symboly 384

Nástroje a pomôcky 385

Oprava 386

3.1 Výmena panelu obloženia.... 386

3.1.1 Odstránenie panelu obloženia.... 386
3.1.2 Montáž panelu obloženia 387

3.5 Výmena komponentov dverí.... 391

3.5.1 Odoberanie komponentov dverí 391
3.5.2 Montáž komponentov dverí.... 391

3.7 Výmena tesnenia dverí 393

3.7.1 Odoberanie tesnenia dverí.... 393
3.7.2 Montáž tesnenia dverí 394

3.8 Výmena poistky dvierok 395

3.8.1 Odoberanie poistky dvierok 395
3.8.2 Montáž poistky dvierok.... 396

3.9 Výmena osvetlenia bubna.... 397

3.9.1 Odoberanie osvetlenia bubna.... 397
3.9.2 Montáž osvetlenia bubna 397

3.10 Výmena spodného krytu.... 398

3.10.1 Odoberanie spodného krytu 398
3.10.2 Montáz krytu 399

3.11.1 Odstránenie čelného panela.... 400
3.11.2 Montáž čelného panela....401

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Označenie Detaily Snímky
Pomocný nástroj[15000155]	Nástroj na uvoľnenie plastových častí
Skrutkovač Torx T20 s otvorom[00340764]	100 mm, pre skrutky s bezpečnostným čapom
Momentový klůč[15000441]	Momentový klůč 20 – 100 Nm
Plochý skrutkovač[00340854]	Čepel' 3,5 mm x 0,6 mm x 100 mm, ochranná izolácia 1000 V AC
Plochý skrutkovač[00340855]	Čepel' 5,5 mm x 1,0 mm x 125 mm, ochranná izolácia 1 000 V AC
Kliešte zahnuté, špicaté[00341269]	Dĺžka 200 mm
Bočné štípacie kliešte[00342182]	Dĺžka: 200 mm

Označenie Detaily Snímky
Kombinovaný klůč[00340811]	Veľkost' klůča 10°mm, M6
Combination wrench[00340814]	Veľkost' klůča 13°mm, M8
Kombinovaný klůč[00340817]	Veľkost' klůča 17 mm, M10
Kombinovaný klůč[15000459]	Veľkost' klůča 16°mm, M10

Oprava

3.1 Výmena panelu obloženia

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

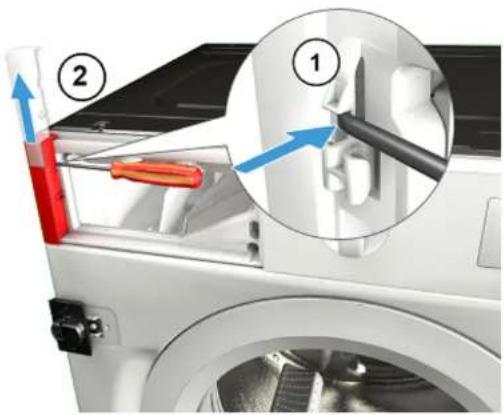

3.1.1 Odstránenie panelu obloženia

1. 1. Uvol'nite zachytávací prvok (1).
2. Odoberte kryt (2).

1. Odstráňte skrutky. 3. 1. Uvoľnite zachytávacie prvky (1, 2).

3.2.1 Odstránenie zásuvky na prací prostriedok

1. Uvoľnite zachytávacie prvky.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Dvere sú otvorené.
Čelo nábytku bolo odobraté.

3.4.1 Odoberanie dverí

1.

POZOR!

Riziko pádu dielov po uvol'neni skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Odstráňte skrutky (1).

3.5 Výmena komponentov dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

1. Uvoľnite dve skrutky.
2. Odoberte dvere.
3. Odmontujte dvere zvonku do vnútra.

3.7 Výmena tesnenia dverí

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
√ Panel obloženia bol odobratý.
Dvere boli odobraté.→390
Spodný kryt bol odobratý.→398

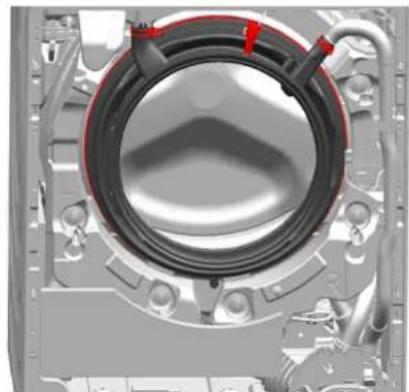

3.7.1 Odoberanie tesnenia dverí

1. Uvoľnite držiak na svietidle bubna.

Použitím nesprávnych nástrojov sa povrch spotrebiča môže poškriabať.

▶ Na výmenu napínacieho krúžka použite len plastové nástroje.

Odoberte napínací krúžok z tesnenia použitím plastového nástroja.

1. Uvolnite tesnenie dverí z čelného panela.
2. Uvoľnite káblovú prípojku z poistky dvierok.

Oprava

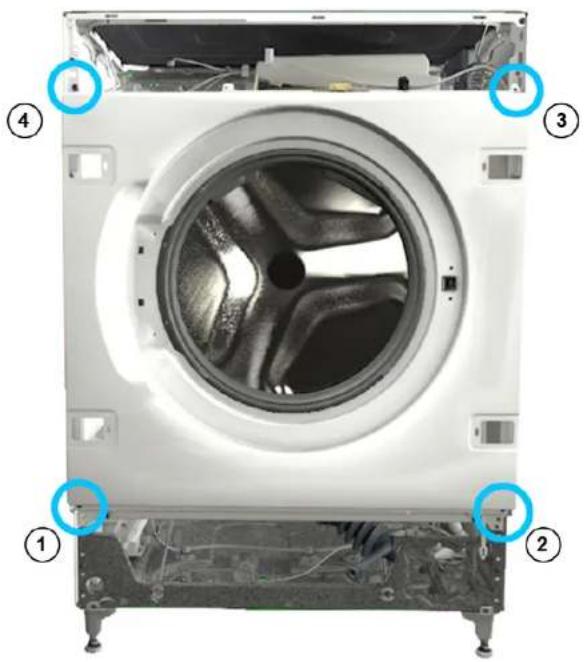

1. Uvoľnite skrutky v naznačenom poradí.

1. Odoberte čelný panel.

2. Odpojte všetky hadicové pripojenia.

3.8 Výmena poistky dvierok

Ako výrobca sme povinní poskytnút zákazníkom náhradný diel – poistka dvierok - vrátane pokynov k oprave v súlade s nariadením (EU) 2019/2023. Chcheli by sme však podotknut'. Že po výmene poistky dvierok sa pred uvedením spotrebiča do prevádzky vyžaduje test elektrotechnickej bezpečnosti, ktorý vykoná kvalifikovaný elektrikár. Kvalifikáciu tejto osoby musí byť možné overit' podľa miestnych zákonom, regulácií a nariadení.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariad'te vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je voľne dostupný.
Čelo nábytku bolo odobraté.
Panel oblożenia bol odobraty.
Dvere boli odobraté.→390
√ Napínací krúžok bol odobratý.
Čelný panel bol odobratý
√ Tesnenie dverí boli odobraté.

3.8.1 Odoberanie poistky dvierok

1. Odpojte zástrčku poistky dvierok.
2. Uvoľnite poistku dvierok.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZORI

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je voľne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
Panel obloženia bol odobratý.

3.9.1 Odoberanie osvetlenia bubna

3.10 Výmena spodného krytu

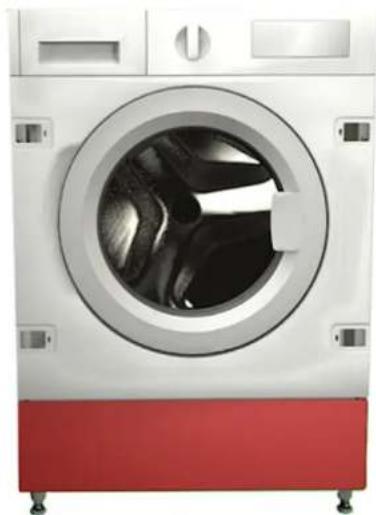

Obr. 1: Spoločný spodný kryt

Požiadavka:

3.10.1 Odoberanie spodného krytu

Požiadavka:

1. Zatiahnite spodný spoločný kryt a odoberte ho smerom dopredu.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
Čelo nábytku bolo odobraté.
Dvere boli odobraté.→390
√ Tesnenie dverí boli odobraté.

3.11.1 Odstránenie čelného panela

1. Uvoľnite držiak na svietidle bubna.

Riziko pádu dielov po uvoľnení skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Uvoľnite skrutky v naznačenom poradi.
