Vrsta izdelka	Pralni stroj s prednjim polnjenjem
Znamka	Neff
Model	W6441X0
Zmogljivost pranja	8 kg
Največja hitrost ožemanja	1400 obr/min
Energetski razred	A+++
Raven hrupa (pranje)	51 dB(A)
Raven hrupa (ožemanje)	74 dB(A)
Dimenzije (V x Š x G)	85 x 60 x 60 cm
Neto teža	75 kg
Napajalna napetost	220-240 V
Frekvenca	50 Hz
Tok	10 A
Programi	Bombaž, Sintetika, Občutljivo, Volna, Hitro, itd.
Funkcije	Zakasnitev vklopa, Otroška zaščita, AquaStop
Letna poraba vode	10560 L
Letna poraba energije	176 kWh
Razred učinkovitosti ožemanja	B
Indeks popravljivosti	8.3/10
Varnost	AquaStop, otroška zaščita

Pogosto zastavljena vprašanja - W6441X0 NEFF

Kakšna je zmogljivost pranja pri Neff W6441X0?

Zmogljivost pranja je 8 kg, primerna za 4-člansko družino.

Kako pravilno namestiti pralni stroj?

Razpakirajte napravo, odstranite transportne vijake, priključite dovod vode in odtok, nato poravnajte noge. Za podrobnosti glejte navodila.

Kaj storiti, če se prikaže koda napake?

Oglejte si razdelek odpravljanje težav v navodilih. Če koda ostane, se obrnite na servis Neff.

Kako očistiti filter črpalke?

Odprite spodnjo loputo, odvijte filter in odstranite ostanke. Preverite, ali je odtok pravilen. Namestite nazaj.

Ali lahko uporabim odstranjevalec madežev ali belilo?

Da, vendar zmerno. Uporabite predvidene predelke in upoštevajte odmerjanje, da ne poškodujete perila.

Kateri program uporabiti za občutljivo perilo?

Izberite program Občutljivo pri nizki temperaturi (30°C ali 40°C) in zmanjšani hitrosti ožemanja.

Kako aktivirati otroško zaščito?

Istočasno pritisnite tipki Zakasnitev vklopa in Ožemanje za 3 sekunde. Prikaže se simbol.

Kakšna je letna poraba električne energije?

Letna poraba energije je približno 176 kWh za 220 standardnih ciklov.

Kako nastaviti zakasnitev vklopa?

Nastavite zakasnitev vklopa s pomočjo namenske tipke, nato potrdite. Zaslon prikazuje število ur do začetka.

Kje najti nadomestne dele?

Na uradni spletni strani Neff ali pri pooblaščenih prodajalcih. Za identifikacijo delov uporabite številko modela W6441X0.

NAVODILA ZA UPORABO W6441X0 NEFF

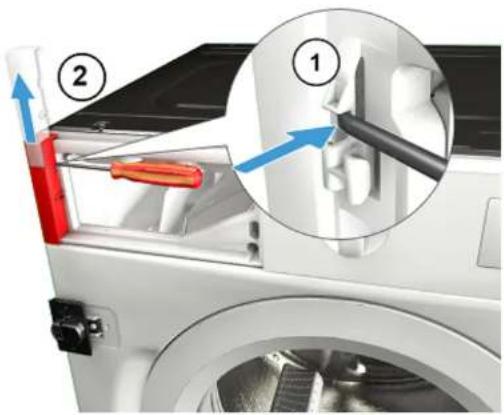

3.1.1 Uklanjanje ploče

1. 1. Otpustite zahvatni element (1).
2. Uklonite poklopac (2).

3.11.1 Uklanjanje prednje ploče

3.11.2 Postavljanje prednje ploče

▶ Postavite obratnim redoslijedom.

3.5.1 Durtinu dalu nonemšana

Nasveti za popravilo - Pralni stroj

i V zvezi s tem dokumentom 403

1.1 Pomembne informacije 403

1.1.1 Namen 403

1.2 Razlaga simbolov 403

1.2.1 Stopnje nevarnosti 403

1.2.2 Simboli za nevarmost.... 403

1.2.3 Struktura opozoril....404

1.2.4 Splošni simboli 404

Orodja in pripomočki.... 405

Popravilo 406

3.1 Zamenjava plošče za vence 406

3.1.1 Odstranjevanje plošče za vence.... 406

3.1.2 Namestitev plošče za vence 407

3.2 Zamenjava predalčka za detergent.... 408

3.2.1 Odstranjevanje predalčka za detergent 408

3.2.2 Namestitev predalčka za detergent 408

3.3 Zamenjava ročaja predalčka za detergent.... 409

3.3.1 Odstranjevanje ročaja predalčka za detergent 409

3.3.2 Namestitev ročaja predalčka za detergent 409

3.4 Zamenjava vrat 410

3.4.1 Odstranjevanje vrat.... 410

3.4.2 Namestitev vrat.... 410

3.5 Zamenjava komponent vrat.... 411

3.5.1 Odstranjevanje komponent vrat 411

3.5.2 Namestitev komponent vrat 411

3.6.1 Odstranjevanje tečaja vrat 412

3.6.2 Namestitev tečaja vrat.... 412

3.7 Zamenjava tesnila vrat....413

3.7.1 Odstranjevanje tesnila vrat 413

3.7.2 Namestitev tesnila vrat 414

3.8 Zamenjava varovala vrat....415

3.8.1 Odstranjevanje varovala vrat 415

3.8.2 Namestitev varovala vrat 416

3.9.2 Namestitev luči bobna....417

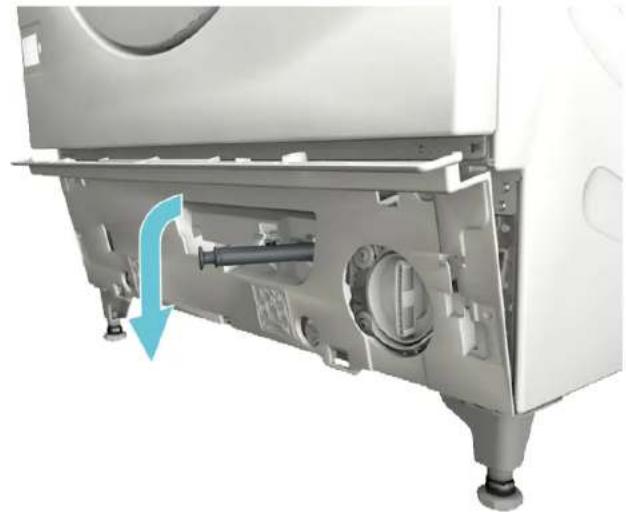

3.10 Zamenjava spodnjega pokrova 418

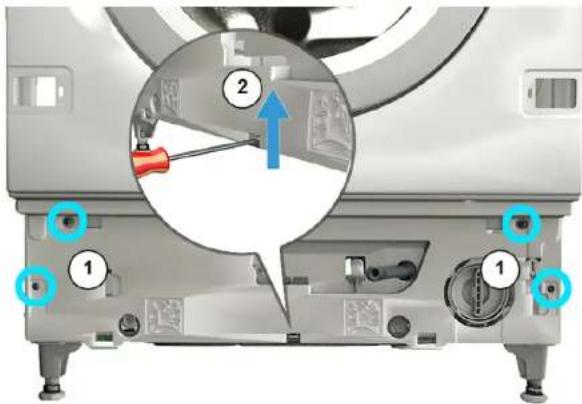

3.10.1 Odstranjevanje spodnjega pokrova.... 418

3.10.2 Namestitev pokrova 419

3.11 Zamenjava sprednje plošče 420

3.11.1 Odstranjevanje sprednje plošče.... 420

3.11.2 Namestitev sprednje plošče 421

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
		Identifikacija posebnega nasveta (besedi-lo in/ali slika)
[24-48]		Identifikacija preprostega nasveta (samo besedilo)
		Identifikacija povezave na video vadnico

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov
Izvijač Torx T20 z izvrtino [00340764]	100 mm, za vijake z varnostnim zatičem
Momentni ključ [15000441]	Momentni ključ 20–100 Nm
Ploščati zvijač [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zaščitna izolacija 1000 V AC
Ploščati zvijač [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zaščitna izolacija 1000 V AC
Igličaste klešče, za-krivljene [00341269]	Dolžina 200 mm
Klešče za bočno re-zanje [00342182]	Dolžina: 200 mm

Oznaka Podrobnosti Slike
Kombinirani ključ[00340811]	Velikost ključa 10°mm, M6
Combination wrench[00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ[00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ[15000459]	Velikost ključa 16°mm, M10

Popravilo

3.1 Zamenjava plošče za vence

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščilite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
√ Predalček za detergent je bil odstranjen.→408

3.1.1 Odstranjevanje plošče za vence

1. 1. Sprostite držalni element (1).
2. Odstranite pokrov (2).

1. Povlecite ploščo za vence proti sprednjemu delu (3).

1. Odstranite ploščo za vence.

3.1.2 Namestitev plošče za vence

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.2 Zamenjava predalčka za detergent

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

3.2.1 Odstranjevanje predalčka za detergent

1. Izvlecite predalček za detergent.
2. 1. Vstavek (1) potisnite navzdol.

3. Odstranite predalček za detergent (2).

3.2.2 Namestitev predalčka za detergent

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.3 Zamenjava ročaja predalčka za detergent

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.→408

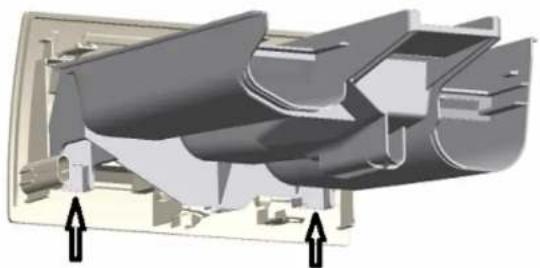

3.3.1 Odstranjevanje ročaja predalčka za detergent

1. Sprostite držalne elemente.

3.3.2 Namestitev ročaja predalčka za detergent

- Namestite v obratnem vrstnem redu.

Popravilo

3.4 Zamenjava vrat

PREVIDNO

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Vrata so odprta.
Pohištvena fronta je bila odstranjena.

3.4.1 Odstranjevanje vrat

1.

POZORI

Nevarnost padajočih delov zaradi zrahljanih vijakov! Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh. Komponento zaščitite pred padcem.

PREVIDNO

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Odstranite vijake (1).

3.4.2 Namestitev vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.5 Zamenjava komponent vrat

PREVIDNO

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Pohištvena fronta je bila odstranjena.
Vrata so bila odstranjena.→410

3.5.1 Odstranjevanje komponent vrat

- Vrata razstavite od zunanje proti notranji strani.

3.5.2 Namestitev komponent vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

3.6.1 Odstranjevanje tečaja vrat

1. Sprostite dva vijaka.
2. Odstranite vrata.

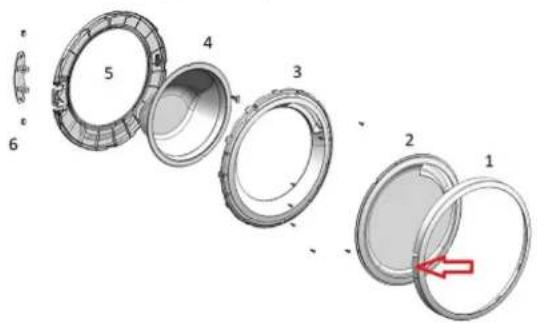

3. Vrata razstavite od zunanje proti notranji strani.

3.6.2 Namestitev tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.7 Zamenjava tesnila vrat

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščilite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
√ Predalček za detergent je bil odstranjen.→408
Plošča za vence je bila odstranjena.
Vrata so bila odstranjena.→410
Spodnji pokrov je bil odstranjen.→418

3.7.1 Odstranjevanje tesnila vrat

1. Zrahljajte držalo na lučki bobna.

Površina aparata se lahko ob uporabi napačnih orodij poškoduje.

- Za zamenjavo obroča napenjalnika uporabljajte le plastična orodja.

S plastičnim orodjem odstranite obroč napenjalnika s tesnila.

1. Sprostite tesnilo vrat s sprednje plošče.
2. Sprostite priključek kabla z varovala vrat.

Popravilo

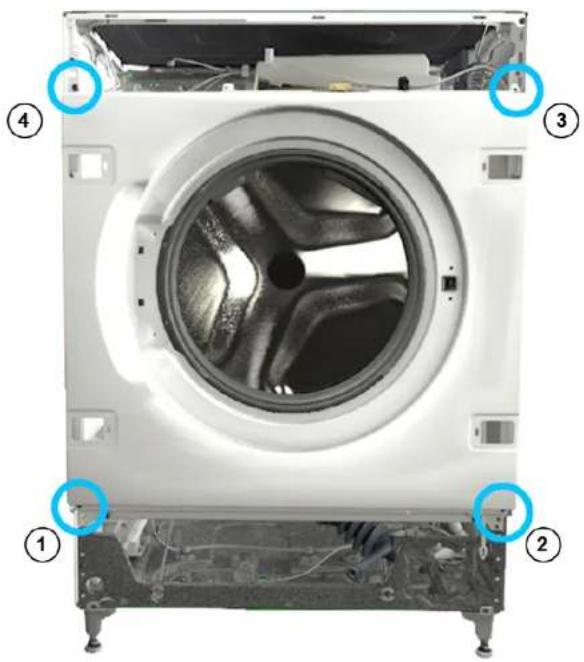

1. Zrahljajte vijake v navedenem vrstnem redu.

1. Odstranite sprednjo ploščo.

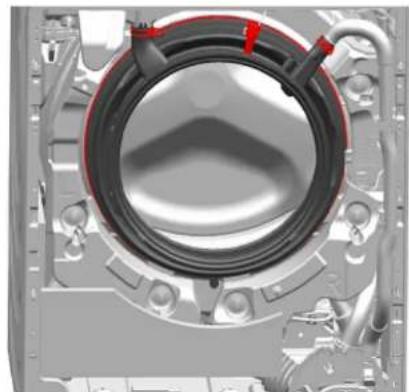

2. Odklopite vse priključke cevi.

3.7.2 Namestitev tesnila vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.8 Zamenjava varovala vrat

Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj. z navodili za uporabo v skladu z direktivo (EU) 2019/2023. Vendar želimo izpostavili, da je po zamenjavi varovala vrat potreben preizkus elektrotehnične varnosti s strani kvalificiranega električarja, preden začnete z uporabo naprave. Ta oseba mora biti preverljivo kvalificirana v skladu z zakoni, predpisi in standardi, ki veljajo za posamezno državo.

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.

√ Aparat je odklopljen iz vira vode.

√ Aparat je prosto dostopen.

Plošča za vence je bila odstranjena.

Vrata so bila odstranjena.→410

√ Obroč napenjalnika je bil odstranjen.

√ Sprednja plošča je bila odstranjena.

3.8.1 Odstranjevanje varovala vrat

1. Odklopite vtič varovala vrat.

2. Sprostite varovalo vrat.

3.8.2 Namestitev varovala vrat

▶ Namestite v obratnem vrstnem redu.

2021-02-16_8001214498 Avtorske pravice BSH Hausgeräte GmbH Stran 416 od 481

Popravilo

3.9 Zamenjava luči bobna

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščilite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
√ Predalček za detergent je bil odstranjen.→408
Plošča za vence je bila odstranjena.

3.9.1 Odstranjevanje luči bobna

3.9.2 Namestitev luči bobna

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.10 Zamenjava spodnjega pokrova

Sl. 1: Pokrov spodnje skupine

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Pohistvena fronta je bila odstranjena.

3.10.1 Odstranjevanje spodnjega pokrova

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
1. Odstranite spodnji pokrov.

1. 1. Odvijte vijak (1).

2. Pritisnite točko zadrževanja in odstranite v smeri navzdol (2).

1. Povlecite pokrov spodnje skupine in ga odstranite v smeri naprej.

3.10.2 Namestitev pokrova

▶ Namestite v obratnem vrstnem redu.

Popravilo

3.11 Zamenjava sprednje plošče

PREVIDNO

Ostri robovi ohišja!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
√ Predalček za detergent je bil odstranjen.→408
Pohištvena fronta je bila odstranjena.
Vrata so bila odstranjena.→410
√ Tesnilo vrat je bilo odstranjeno.

3.11.1 Odstranjevanje sprednje plošče

1. Zrahljajte držalo na lučki bobna.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zrahljajte vijake v navedenem vrstnem redu.

1. Odstranite sprednjo ploščo.

3.11.2 Namestitev sprednje plošče

▶ Namestite v obratnem vrstnem redu.
