Tipo de produto	Máquina de lavar frontal
Marca	Neff
Modelo	W6441X0
Capacidade de lavagem	8 kg
Velocidade de centrifugação máxima	1400 rpm
Classe energética	A+++
Nível sonoro (lavagem)	51 dB(A)
Nível sonoro (centrifugação)	74 dB(A)
Dimensões (A x L x P)	85 x 60 x 60 cm
Peso líquido	75 kg
Tensão de alimentação	220-240 V
Frequência	50 Hz
Intensidade da corrente	10 A
Programas	Algodão, Sintéticos, Delicados, Lã, Rápido, etc.
Funções	Início diferido, Segurança crianças, AquaStop
Consumo anual de água	10560 L
Consumo anual de energia	176 kWh
Classe de eficiência de centrifugação	B
Índice de reparabilidade	8.3/10
Segurança	AquaStop, bloqueio para crianças

Perguntas frequentes - W6441X0 NEFF

Qual é a capacidade de lavagem do Neff W6441X0?

A capacidade de lavagem é de 8 kg, adequada para uma família de 4 pessoas.

Como instalar corretamente a máquina de lavar?

Desembale o aparelho, remova os calços de transporte, conecte as entradas de água e o escoamento, e nivele os pés. Consulte o manual para detalhes.

O que fazer em caso de código de erro exibido?

Consulte a seção resolução de problemas do manual. Se o código persistir, entre em contato com o serviço pós-venda da Neff.

Como limpar o filtro da bomba?

Abra o painel inferior, desaperte o filtro e remova os resíduos. Verifique se a drenagem está correta. Recoloque no lugar.

Posso usar removedor de manchas ou água sanitária?

Sim, mas com moderação. Use os compartimentos apropriados e respeite as dosagens para evitar danificar a roupa.

Qual programa usar para roupas delicadas?

Selecione o programa Delicados em baixa temperatura (30°C ou 40°C) e uma velocidade de centrifugação reduzida.

Como ativar a segurança crianças?

Pressione simultaneamente os botões Início diferido e Centrifugação por 3 segundos. Um símbolo será exibido.

Qual é o consumo elétrico anual?

O consumo anual de energia é de aproximadamente 176 kWh para 220 ciclos padrão.

Como programar um início diferido?

Ajuste o início diferido usando o botão dedicado e confirme. O visor indica o número de horas antes do início.

Onde encontrar peças de reposição?

No site oficial da Neff ou em revendedores autorizados. Use o número do modelo W6441X0 para identificar as peças.

MANUAL DE UTILIZADOR W6441X0 NEFF

Dicas de resolução - Máquina de lavar roupa

i Sobre este documento.... 343

1.1 Informação importante 343

1.1.1 Finalidade 343

1.2 Explicação dos símbolos.... 343

1.2.1 Níveis de perigo.... 343

1.2.2 Símbolos de perigo 343

1.2.3 Estrutura dos avisos.... 344

1.2.4 Símbolos gerais 344

Ferramentas e auxiliares.... 345

Reparação.... 346

3.1 Substituir o painel dos comandos 346

3.1.1 Remover o painel dos comandos 346

3.1.2 Instalar o painel dos comandos.... 347

3.2 Substituir a gaveta para detergente 348

3.2.1 Remover a gaveta para detergente 348

3.2.2 Instalar a gaveta para detergente.... 348

3.3 Substituir a pega da gaveta para detergente 349

3.3.1 Remover a pega da gaveta para detergente 349

3.3.2 Instalar a pega da gaveta para detergente.... 349

3.4 Substituir a porta 350

3.4.1 Remover a porta 350

3.4.2 Instalar a porta.... 350

3.5 Substituir os componentes da porta.... 351

3.5.1 Remover os componentes da porta.... 351

3.5.2 Instalar os componentes da porta 351

3.6 Substituir a dobradiça da porta.... 352

3.6.1 Remover a dobradiça da porta.... 352

3.6.2 Instalar a dobradiça da porta 352

3.7 Substituir a vedação da porta.... 353

3.7.1 Remover a vedação da porta.... 353

3.7.2 Instalar a vedação da porta 354

3.8 Substituir o dispositivo de bloqueio da porta.... 355

3.8.1 Remover o dispositivo de bloqueio da porta.... 355

3.8.2 Instalar o dispositivo de bloqueio da porta 356

3.9 Substituir a luz do tambor.... 357

3.9.1 Remover a luz do tambor.... 357

3.9.2 Instalar a luz do tambor 357

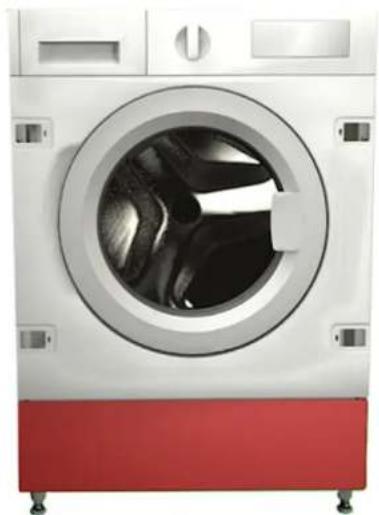

3.10 Substituir a tampa inferior.... 358

3.10.1 Remover a tampa inferior.... 358

3.10.2 Instalar a tampa 359

3.11 Substituir o painel frontal 360

3.11.1 Remover o painel frontal 360

3.11.2 Instalar o painel frontal.... 361

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[1375]		Identificação de uma dica simples (apenas texto)
[6201]		Identificação de uma ligação para um tutorial em vídeo
[7156]		Identificação das ferramentas necessárias
[8211]		Identificação das condições prévias necessárias
[9611]		Identificação de uma condição (se ..., então ...)
[7767]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / panela(no visor do aparelho)

Tabela 3: Símbolos gerais

Ferramentas e auxiliares

Designação Detalhes Imagens
Ferramenta auxiliar [15000155]	Ferramenta para soltar as partes em plástico
Chave parafusos Torx T20 com orifício [00340764]	100 mm, para parafusos com pino de segurança
Chave dinamométrica [15000441]	Chave dinamométrica 20 - 100 Nm
Chave de fenda [00340854]	Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC
Chave de fenda [00340855]	Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC
Alicate de pontas, padrão angular [00341269]	Comprimento 200 mm
Alicate de corte [00342182]	Comprimento: 200 mm

Designação Detalhes Imagens
Chave combinada[00340811]	Tamanho da chave 10°mm, M6
Combination wren-ch[00340814]	Tamanho da chave 13°mm, M8
Chave combinada[00340817]	Tamanho da chave 17 mm,M10
Chave combinada[15000459]	Tamanho da chave 16°mm,M10

Reparação

3.1 Substituir o painel dos comandos

Arestas vivas no alojamento!

Lesões por corte

▶ Use luvas de proteção.

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

▶ Proteja os aparelhos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.,

no pavimento.

▶ Proteja o componente contra as quedas.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
A gaveta para detergente foi removida.→348

3.1.1 Remover o painel dos comandos

1. 1. Solte o elemento de encaixe (1).
2. Remova a tampa (2).

Instale pela ordem inversa.

Reparação

3.2 Substituir a gaveta para detergente

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

3.2.1 Remover a gaveta para detergente

1. Puxe a gaveta para detergente para fora.
2. 1. Pressione para baixo ao inserir (1).

3. Remova a gaveta para detergente (2).

Instale pela ordem inversa.

Reparação

3.3 Substituir a pega da gaveta para detergente

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A qaveta para detergente foi removida.→348

3.3.1 Remover a pega da gaveta para detergente

1. Solte os elementos de encaixe.

1. Remova a pega da gaveta para detergente.

3.3.2 Instalar a pega da gaveta para detergente

Instale pela ordem inversa.

Reparação

3.4 Substituir a porta

Zona das dobradiças aberta!

Esmagamento / entalamento dos dedos
- Não coloque as mãos na zona das dobradiças.
▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta está aberta.
A frente do móvel foi removida.

3.4.1 Remover a porta

1.

ATENÇÃO

Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p ex., no pavimento. ▶ Proteja o componente contra as quedas.

CUIDADO

Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ▶ Proteja o componente contra as quedas.

Remova os parafusos (1).

1. Remova a porta para cima.

3.4.2 Instalar a porta

Instale pela ordem inversa.

Reparação

3.5 Substituir os componentes da porta

Zona das dobradiças aberta!

Esmagamento / entalamento dos dedos

- Não coloque as mãos na zona das dobradiças.

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A frente do móvel foi removida.
A porta foi removida.→350

3.5.1 Remover os componentes da porta

- Desmonte a porta do exterior para o interior.

3.5.2 Instalar os componentes da porta

Instale pela ordem inversa.

Reparação

3.6 Substituir a dobradiça da porta

Zona das dobradiças aberta!

Esmagamento / entalamento dos dedos

- Não coloque as mãos na zona das dobradiças.

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

3.6.1 Remover a dobradiça da porta

1. Solte dois parafusos.
2. Remova a porta.
3. Desmonte a porta do exterior para o interior.

1. Remova a dobradiça da porta.

3.6.2 Instalar a dobradiça da porta

Instale pela ordem inversa.

Reparação

3.7 Substituir a vedação da porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
A gaveta para detergente foi removida.→348
√ O painel da fachada foi removido.
A porta foi removida.→350
A tampa inferior foi removida.→358

3.7.1 Remover a vedação da porta

1. Desaperte o retentor da luz do tambor.

A superficie do aparelho pode ficar riscada devido ao uso das ferramentas erradas.

Utilize exclusivamente ferramentas de plástico para substituir o anel de tensão.

Remova o anel de tensão da junta com uma ferramenta de plástico.

1. Solte a vedação da porta do painel frontal.
2. Solte o conector do cabo do dispositivo de bloqueio da porta.

Reparação

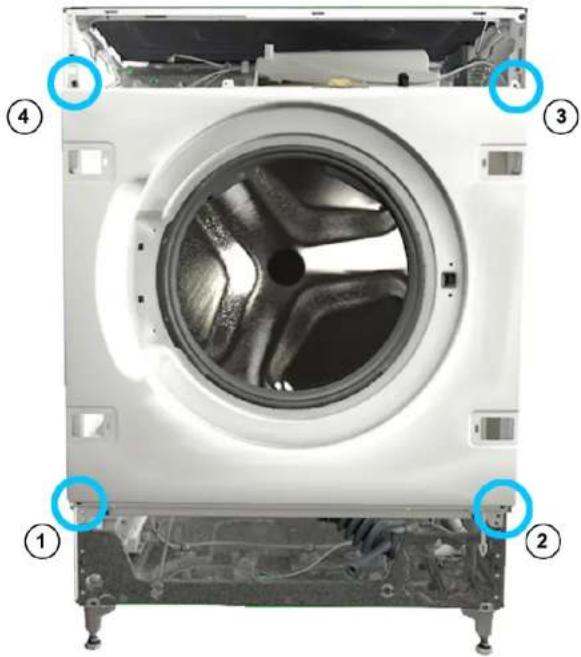

1. Desaperte os parafusos pela ordem indicada.

1. Remova o painel frontal.

2. Desligue todas as ligações de mangueiras.

1. Remova a vedação da porta.

3.7.2 Instalar a vedação da porta

Instale pela ordem inversa.

Reparação

3.8 Substituir o dispositivo de bloqueio da porta

Na qualidade de fabricante, somos obrigados a fornecer aos consumidores um dispositivo de bloqueio da porta sobressalente incluindo as instruções de reparação de acordo com o Regulamento (UE) 2019/2023. Contudo, gostariamos de salientar que após a substituição de um dispositivo de bloqueio da porta, é necessário um teste de segurança eletrotécnica realizado por um profissional qualificado antes de colocar o dispositivo em funcionamento. Tem de ser possível verificar a qualificação da pessoa em questão de acordo com as leis, regulamentos e normas específicas do país.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
A frente do móvel foi removida.
√ O painel da fachada foi removido.
A porta foi removida.→350
O anel de tensão foi removido.
√ O painel frontal foi removido.
A vedação da porta foi removida.

3.8.1 Remover o dispositivo de bloqueio da porta

1. Desligue a ficha do dispositivo de bloqueio da porta.
2. Solte o dispositivo de bloqueio da porta.

1. Remova o dispositivo de bloqueio da porta.

Reparação

3.8.2 Instalar o dispositivo de bloqueio da porta

Instale pela ordem inversa.

Reparação

3.9 Substituir a luz do tambor

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
A gaveta para detergente foi removida.→348
√ O painel da fachada foi removido.

3.9.1 Remover a luz do tambor

1. Puxe o suporte da luz do tambor para fora do aparelho
2. Desligue as ligações elétricas.
3. Remova a luz do tambor do suporte da luz do tambor.

3.9.2 Instalar a luz do tambor

Instale pela ordem inversa.

Reparação

3.10 Substituir a tampa inferior

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A frente do móvel foi removida.

3.10.1 Remover a tampa inferior

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
1. Remova a tampa inferior.

1. Desprenda a mangueira do suporte.


1. 1. Desaperte o parafuso (1).

2. Pressione o ponto de retenção e remova para baixo (2).

1. Puxe a tampa do conjunto inferior e remova para a frente.

1. Puxe a mangueira para fora da tampa.

3.10.2 Instalar a tampa

Instale pela ordem inversa.

Reparação

3.11 Substituir o painel frontal

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
A gaveta para detergente foi removida.→348
A frente do móvel foi removida.
A porta foi removida.→350
A vedação da porta foi removida.

3.11.1 Remover o painel frontal

1. Desaperte o retentor da luz do tambor.

Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

ATENÇÃO!

Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

▶ Proteja o componente contra as quedas.

Desaperte os parafusos pela ordem indicada.

Instale pela ordem inversa.
