Produkta veids	Veļas mazgājamā mašīna
Zīmols	Neff
Modelis	W7461X3EU
Mazgāšanas ietilpība	9 kg
Maksimālais centrifugēšanas ātrums	1600 apgr./min
Izmēri (A x P x D)	85 x 60 x 65 cm
Neto svars	75 kg
Elektroapgāde	230 V, 50 Hz, 10 A
Ūdens patēriņš	45 L uz ciklu
Energoefektivitātes klase	A
Mazgāšanas programmas	Kokvilna, sintētika, delikāti, vilna, ātrā, utt.
Opcijas	Atliktais starts, bērnu aizsardzība, priekšmazgāšana, papildu skalošana
Trokšņa līmenis (mazgāšana/centrifugēšana)	50 dB / 75 dB
Kārtējā apkope	Filtra, produktu nodalījuma un durvju blīves tīrīšana
Drošība	Bērnu slēdzene, aizsardzība pret noplūdēm, droša lūka
Rezerves daļas pieejamas	Augšdaļa, vadības panelis, produktu nodalījums, durvis, blīve, sūknis utt.
Remontējamība	Detalizēta remonta instrukcija detaļu nomaiņai
Iekraušanas veids	Priekšējā iekraušana
Displejs	LED ekrāns

Bieži uzdotie jautājumi - W7461X3EU NEFF

Kā noņemt mašīnas augšdaļu?

Noņemiet skrūves aizmugurē, tad bīdiet augšdaļu uz aizmuguri un paceliet to. Sīkākai informācijai skatiet instrukciju.

Kā nomainīt vadības paneli?

Vispirms noņemiet augšdaļu un produktu nodalījumu, pēc tam noņemiet skrūves un stiprinājumus, lai piekļūtu vadības panelim. Pirms noņemšanas atvienojiet savienotājus.

Kā iztīrīt sūkņa filtru?

Atveriet sūkņa vāku apakšā pa labi, izņemiet filtru un notīriet to ar tīru ūdeni. Salieciet pretējā secībā.

Durvis neaizveras pareizi, ko darīt?

Pārbaudiet durvju blīves un aizdares stāvokli. Ja nepieciešams, nomainiet bojātās detaļas saskaņā ar remonta instrukciju.

Kā nomainīt durvju blīvi?

Noņemiet priekšējo paneli, augšdaļu, produktu nodalījumu un sūkņa vāku. Atskrūvējiet skavas gredzenu un nomainiet blīvi. Pievelciet skavas gredzenu ar 3,4 Nm.

Mašīna rāda kļūdas kodu, ko tas nozīmē?

Skatiet instrukciju, lai uzzinātu kļūdu kodu sarakstu. Biežākie kodi norāda uz problēmām ar iztukšošanu, uzpildīšanu vai durvīm.

Kā izņemt produktu nodalījumu?

Velciet nodalījumu uz āru, vienlaikus nospiežot centrālo fiksatoru. Notīriet to ar siltu ūdeni.

Vai ir iespējams salabot mašīnu pašam?

Jā, instrukcija sniedz detalizētus norādījumus tādu detaļu nomaiņai kā augšdaļa, vadības panelis, durvis, blīve utt. Ievērojiet drošības noteikumus.

Kā nomainīt tvertnes apgaismojumu?

Noņemiet augšdaļu, produktu nodalījumu un vadības paneli. Atvienojiet savienotājus un noņemiet gaismas turētāju. Salieciet pretējā secībā.

Kāds ir šī modeļa ūdens patēriņš?

Ūdens patēriņš ir aptuveni 45 litri uz ciklu atkarībā no izvēlētās programmas.

LIETOŠANAS INSTRUKCIJA W7461X3EU NEFF

3.10.1 Sūkņa vāka noņemšana 292 3.10.2 Sūkņa vāka uzstādīšana 292

3.11 Priekšējā paneļa nomaiņa 293

3.11.1 Priekšējā paneļa noņemšana 293 3.11.2 Priekšējā paneļa uzstādīšana 295

1.1 Būtiska informācija

1.1.1 Mērķis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilata iestássies năve vai radíssies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilata var iestátsies năve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilata var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilata var rasties kaitèjums ipašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radītla bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI Bistamibas veids un avots! Iespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinājumu. - Bistamibas novērsanas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada signālu pārvades detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detalias! Navejošs elektrotreciens Avtienojet ekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamáčības saites apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiña vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attēlotā teksta / loga apzimējums	(iekārṭas displejā)

Tabula 3: Vispārīgie simboli

Piederumi un palīglīdzekļi

Apzimëjums Sikkaka informacija Attëli
Papildu instruments [15000155]	Instruments plastmasas detaju atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošibas tapiŋu
Momentatslëga [15000441]	Momentatslëga: 20-100 Nm
Plakans skrūvgrie-zis [00340854]	Izmërs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolăcija: 1000 V mainstrava
Plakans skrūvgrie-zis [00340855]	Izmërs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolăcija: 1000 V mainstrava
Asknaibles, izliekas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informacià Attēli
Kombinētā uz-griežnu atsīgga [00340811]	Atsīgga platums 10°mm, M6
Combination wrench [00340814]	Atsīgga platums 13°mm, M8
Kombinētā uz-griežnu atsīgga [00340817]	Atsīgga platums 17 mm, M10
Kombinētā uz-griežnu atsīgga [15000459]	Atsīgga platums 16°mm, M10

Remonts

3.1 Darbvirsmass nomaiņa

Speciāli rīki:

Torx Bit TX20 ar caurumu, 6,3 mm (1/4") 152 mm, skrūvēm ar [00341272] garš drošības tapinu

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

3.1.1 Darbvirsmas noņemšana

1. Izskrūvējiet skrūves (1).
2. Pastumiet darbvirsmu uz ierīces aizmuguri (2).
3. Virziet darbvirsmu augšup (3), lai to noņemtu.

3.1.2 Darbvirsmas uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

3.2 Fasādes paneļa nomaiņa

Prasības:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Noņemta darbvirsma. → 279 Iznemta mazgāšanas līdzekļa atvilktne. 281

3.2.1 Fasādes paneļa noņemšana

1. Izskrūvējiet skrūves (1).
2. Atvienojiet stiprinājuma elementus (2, 3).

1. Atvienojiet vadības bloka spraudņa savienojumu.
2. Noņemiet fasādes paneli.

3.2.2 Fasādes paneļa uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

3.3 Mazgāšanas līdzekļa atvilktnes nomaiņa

Prasība:

Ierīcei jābūt atvienotai no strāvas padeves. Ierīcei jābūt atvienotai no ūdens padeves.

3.3.1 Mazgāšanas līdzekļa atvilktnes izņemšana

1. Izvelciet mazgāšanas līdzekļa atvilktni. 2.1. Nospiediet ieliktni lejup (1).
2. Izņemiet mazgāšanas līdzekļa atvilktni (2).

3.3.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

3.4 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei jābūt atvienotai no ūdens padeves. Izņemta mazgāšanas līdzekļa atvilktne-281

3.4.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana

1. Atvienojiet stiprinājuma elementus.

1. Noņemiet mazgāšanas līdzekļa atvilktnes rokturi.

3.4.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

3.5 Durvju nomaiņa

ESIET PIESARDZĪGI

Atveriet eņģu nodalījumu!

Pirkstu saspiešana / iesprūšana Neievietojiet rokas eņģu nodalījumā. Valkājiet aizsargcimdus.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Atvērtas durvīnas.

3.5.1 Durvju noņemšana

1.

UZMANĪBU!

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse. Nostipriniet detaļu, lai tā nenokristu.

ESIET PIESARDZĪGI

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas. Nostipriniet detaļu, lai tā nenokristu.

Izskrūvējiet skrūves (1).

1. Virziet durvīnas augšup.

3.5.2 Durvju uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

3.6 Durvju detaļu nomaiņa

ESIET PIESARDZĪGI

Atveriet dzinēja nodalījumu! Pirkstu saspiešana / iesprūšana Neievietojiet rokas dzinēja nodalījumā. Valkājiet aizsargcimdus.

Prasības:

Ierīcei jābūt atvienotai no ūdens padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīnas ir noņemtas.→283

3.6.1 Durvju daļu noņemšana

• Izjauciet durvīnas no ārpuses uz iekšpusi.

3.6.2 Durvju daļu uzstādīšana

Uzstādiet apgrieztā kārtībā

Remonts

3.7 Durvju blīves nomaiņa

ESIET PIESARDZĪGI

Asas korpusa malas!

Griezumu traumas

Valkājiet aizsargcimdus.

ESIET PIESARDZĪGI

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Izņemta mazgāšanas līdzekļa atvilktne. →281 Durtiņas ir noņemtas. →283 Noņemts sūkņa vāks. -292

3.7.1 Durtiņu blīvju noņemšana

1.

BRĪDINĀJUMS

Sasverot ierīci, pastāv risks!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīci, lai tā neslīdētu.

Paceliet ierīci no priekšpuses.

1. Atskrūvējiet priekšējā paneļa apakšā esošās skrūves (1).

1. Pazeminiet ierīci.

Remonts

1. Izskrūvējiet skrūves sūkņa zonā (2). 5. 1. Atskrūvējiet skrūves ekartas aizmugurē (1).

1. Noņemiet darbvirsmu (2, 3).

3.10.1 Sūkņa vāka noņemšana

1. Atveriet sūkņa vāku.

1. Noņemiet sūkņa vāku.

3.10.2 Sūkņa vāka uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

3.11 Priekšējā paneļa nomaiņa

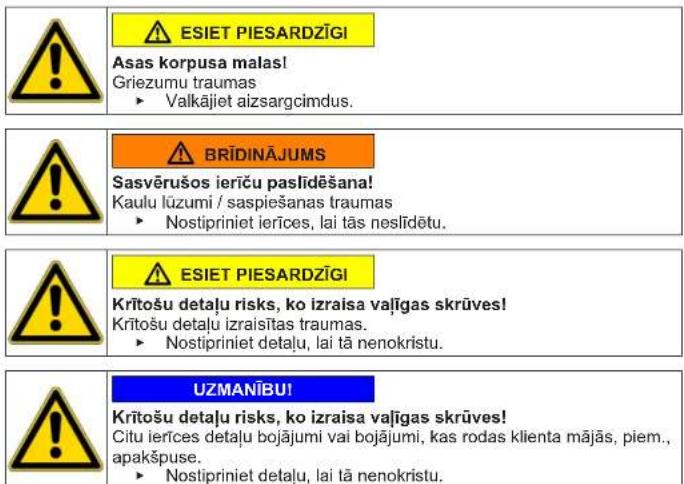

ESIET PIESARDZĪGI

Asas korpusa malas!

Griezumu traumas

Valkājiet aizsargcimdus.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Izņemta mazgāšanas līdzekļa atvilktne. →281 Durtiņas ir noņemtas. →283 Durtiņu blīvējums ir noņemts. Noņemts sūkņa vāks. →292

3.11.1 Priekšējā paneļa noņemšana

1.

BRĪDINĀJUMS

Sasverot ierīci, paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīci, lai tā neslīdētu

Paceliet ierīci no priekšpuses.

1. Izskrūvējiet skrūves apakšpusē (1).

1. Pazeminiet ierīci.

Remonts

4.1. Izskrūvējiet skrūves (1).

1. Pastumiet darbvirsmu uz ierīces aizmuguri (2).
2. Virziet darbvirsmu augšup (3), lai to noņemtu.

5.1. Izskrūvējiet skrūves (1).

1. Atvienojiet stiprinājuma elementus (2, 3).

1. Noņemiet fasādes paneli.

7.

ESIET PIESARDZĪGI

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

Remonts

UZMANĪBU!

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīču detaļu bojājumi vai bojājumi, kas rodas, piem., apakšpusē.

Nostipriniet detaļu, lai tā nenokristu.

Izskrūvējiet skrūves priekšpusē no apakšas uz augšu (2, 3).

1. Noņemiet priekšējo paneli.

3.11.2 Priekšējā paneļa uzstādīšana

Uzstādiet apgrieztā kārtībā
