Tipo de producto	Lavadora
Marca	Neff
Modelo	W7461X3EU
Capacidad de lavado	9 kg
Velocidad de centrifugado máxima	1600 rpm
Dimensiones (Al x An x Pr)	85 x 60 x 65 cm
Peso neto	75 kg
Alimentación eléctrica	230 V, 50 Hz, 10 A
Consumo de agua	45 L por ciclo
Clase energética	A
Programas de lavado	Algodón, sintéticos, delicados, lana, rápido, etc.
Opciones	Inicio diferido, seguridad infantil, prelavado, enjuague extra
Nivel sonoro (lavado/centrifugado)	50 dB / 75 dB
Mantenimiento habitual	Limpieza del filtro, del cajetín de detergente y de la junta de la puerta
Seguridad	Bloqueo infantil, protección contra fugas, puerta segura
Piezas de repuesto disponibles	Cubierta, panel de control, cajetín de detergente, puerta, junta, bomba, etc.
Reparabilidad	Manual de reparación detallado para reemplazo de piezas
Tipo de carga	Frontal
Pantalla	Pantalla LED

Preguntas frecuentes - W7461X3EU NEFF

¿Cómo desmontar la cubierta de la máquina?

Retire los tornillos de la parte trasera, luego empuje la cubierta hacia atrás y levántela. Consulte el manual para más detalles.

¿Cómo reemplazar el panel de control?

Primero desmonte la cubierta y el cajetín de detergente, luego retire los tornillos y las fijaciones para acceder al panel de control. Desconecte los conectores antes de retirarlo.

¿Cómo limpiar el filtro de la bomba?

Abra la tapa de la bomba en la parte inferior derecha, retire el filtro y límpielo con agua clara. Vuelva a montar en orden inverso.

La puerta no cierra correctamente, ¿qué hacer?

Verifique el estado de la junta de la puerta y del cierre. Si es necesario, reemplace las piezas defectuosas siguiendo el manual de reparación.

¿Cómo cambiar la junta de la puerta?

Retire el panel frontal, la cubierta, el cajetín de detergente y la tapa de la bomba. Desajuste la abrazadera y reemplace la junta. Apriete la abrazadera a 3,4 Nm.

La máquina muestra un código de error, ¿qué significa?

Consulte el manual para la lista de códigos de error. Los códigos comunes indican un problema de desagüe, llenado o puerta.

¿Cómo retirar el cajetín de detergente?

Tire del cajetín hacia afuera mientras presiona el pestillo central. Límpielo con agua tibia.

¿Es posible reparar la máquina uno mismo?

Sí, el manual proporciona instrucciones detalladas para reemplazar piezas como la cubierta, el panel de control, la puerta, la junta, etc. Respete las normas de seguridad.

¿Cómo cambiar la luz del tambor?

Retire la cubierta, el cajetín de detergente y el panel de control. Desconecte los conectores y retire el soporte de la luz. Vuelva a montar en orden inverso.

¿Cuál es el consumo de agua de este modelo?

El consumo de agua es de aproximadamente 45 litros por ciclo, según el programa seleccionado.

MANUAL DE USUARIO W7461X3EU NEFF

2. Cambie la ropa protectora (2,3).

4.1. Desatornille el tornillo (1).

¡Riesgo de caída de piezas debido a tornillos flojos!

¡Riesgo de daños en la superficie!

Lesiones debido a la caída de piezas.

Proteja el componente contra las caídas.

¡Riesgo de caída de piezas debido a tornillos flojos! Lesiones debido a la caída de piezas.

Proteja el componente contra las caídas.

Reparación

¡ATENCIÓN!

Consejos de reparación - Lavadora

1 En relación con este documento 444

1.1 Información importante 444

1.1.1 Finalidad 444 1.2 Explicación de símbolos generales 444 1.2.1 Niveles de peligrosidad 444 1.2.2 Símbolos de peligro 444 1.2.3 Estructura de las advertencias 445 1.2.4 Símbolos generales 445

Herramientas y auxiliares 446

Reparación 447

3.1 Sustituir la tapa superior 447

3.1.1 Desmontar la tapa superior 447 3.1.2 Montar la tapa superior 447

3.2 Sustituir el panel de control 448

3.2.1 Desmontar el panel de control 448 3.2.2 Montar el panel de control 448

3.4.1 Desmontar el tirador del compartimento para detergente 450 3.4.2 Montar el tirador del compartimento para detergente 450

3.5 Sustituir la puerta 451

3.5.1 Extraer la puerta 451 3.5.2 Montar la puerta 451

3.6 Sustituir los componentes de la puerta 452

3.6.1 Desmontar los componentes de la puerta 452 3.6.2 Montar los componentes de la puerta 452

3.7 Sustituir la junta de la puerta 453

3.7.1 Extraer la junta de la puerta 453 3.7.2 Montar la junta de la puerta 456

3.8 Sustituir el cierre de la puerta 457

3.8.1 Extraer el cierre de la puerta 457 3.8.2 Montar el cierre de la puerta 458

3.9 Sustituir la iluminación del tambor 459

3.9.1 Desmontar la iluminación del tambor 459 3.9.2 Montar la iluminación del tambor 459

3.10 Sustituir la tapa de la bomba 460

3.10.1 Retirar la tapa de la bomba 460 3.10.2 Montar la tapa de la bomba 460

3.11 Sustituir el panel frontal 461

3.11.1 Extraer el panel frontal 461 3.11.2 Montar el panel frontal 463

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Tabla 1: Niveles de peligrosidad

Nivel de peligro Significado
PELIGRO	Si no seiene en cuenta la advertencia, occasionará la muerte o lesiones graves.
ADVERTENCIA	Si no seiene en cuenta la advertencia, pueda occasionar la muerte o lesiones graves.
PRECAUCION	Si no seiene en conta la advertencia, pueda occasionar lesiones dearme创始 le-ve.
ATENCION	Si no seiene en conta la advertencia, pueda occasionar daños materiales.

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Simbolo depeligroSignificado
	Advertencia general
	Peligro delesiones por corrienteeléctrica
	Riesgo deexplosión
	Peligrodlesionesacausadcortes

En relación con este documento

Símbolo de peligro Significado
	Peligro de lesiones por aplastimiento
	Peligro de lesiones por superficies calien-tes
	Peligro a causa de Campos magnéticos de gran potencia
	Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

PELIGRO

Tipo y fuente del peligro!

Posibles consecuencias de ignorar el peligro / la advertencia.

Medidas y prohibiciones para prevenir el peligro.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

PELIGRO

Riesgo de descarga eléctrica debido a partes con tensión!

Muerte por electrocución

• Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
I	Identificacion de una indicación especial (texto y/oGRAMICO)

Simbolo general Significado
I	Identificacion de un consejo simple (solo texto)
▶	Identificacion de un enlace a un video tu- torial
◇	Identificacion de una herramienta requeri- da
✓	Identificacion de una condicion previa (prerrequisito)
If	Identificacion de una condicion (si ..., en- tonces...)
●	Identificacion de un resultado
[Iniciar] Identficacion de una tecla o botón
[00123456] Identficacion de un numero de material
Estado Identficacion del texto / planta mostra- do (en el display del aparato)

Tabla 3: Símbolos generales

Herramientas y auxiliares

Designacion Detalles Imagenes
Herramienta auxi- liar [15000155]	Herramienta para alojar piezas de plástico
Destomillador Torx T20 con orificio de centrado [00340764]	100 mm, para tornillos de segu- ridad
Llave dinamometri- ca [15000441]	Llave dinamometrica 20 - 100 Nm
Destomillador plano [00340854]	Punta 3,5 mm x 0,6 mm x 100 mm, Protección aislamiento 1000 V AC
Destomillador plano [00340855]	Punta 5,5 mm x 1,0 mm x 125 mm, Protección aislamiento 1000 V AC
Alicates de punta fi- na curvada [00341269]	Longitud 200 mm

Designacion Detalles Imagenes
Alicates corte diagonal [00342182]	Longitud: 200 mm
Llave combinada [00340811]	Medida llave 10°mm, M6
Combination wrench [00340814]	Medida llave 13°mm, M8
Llave combinada [00340817]	Medida llave 17 mm, M10
Llave combinada [15000459]	Medida llave 16°mm, M10

Reparación

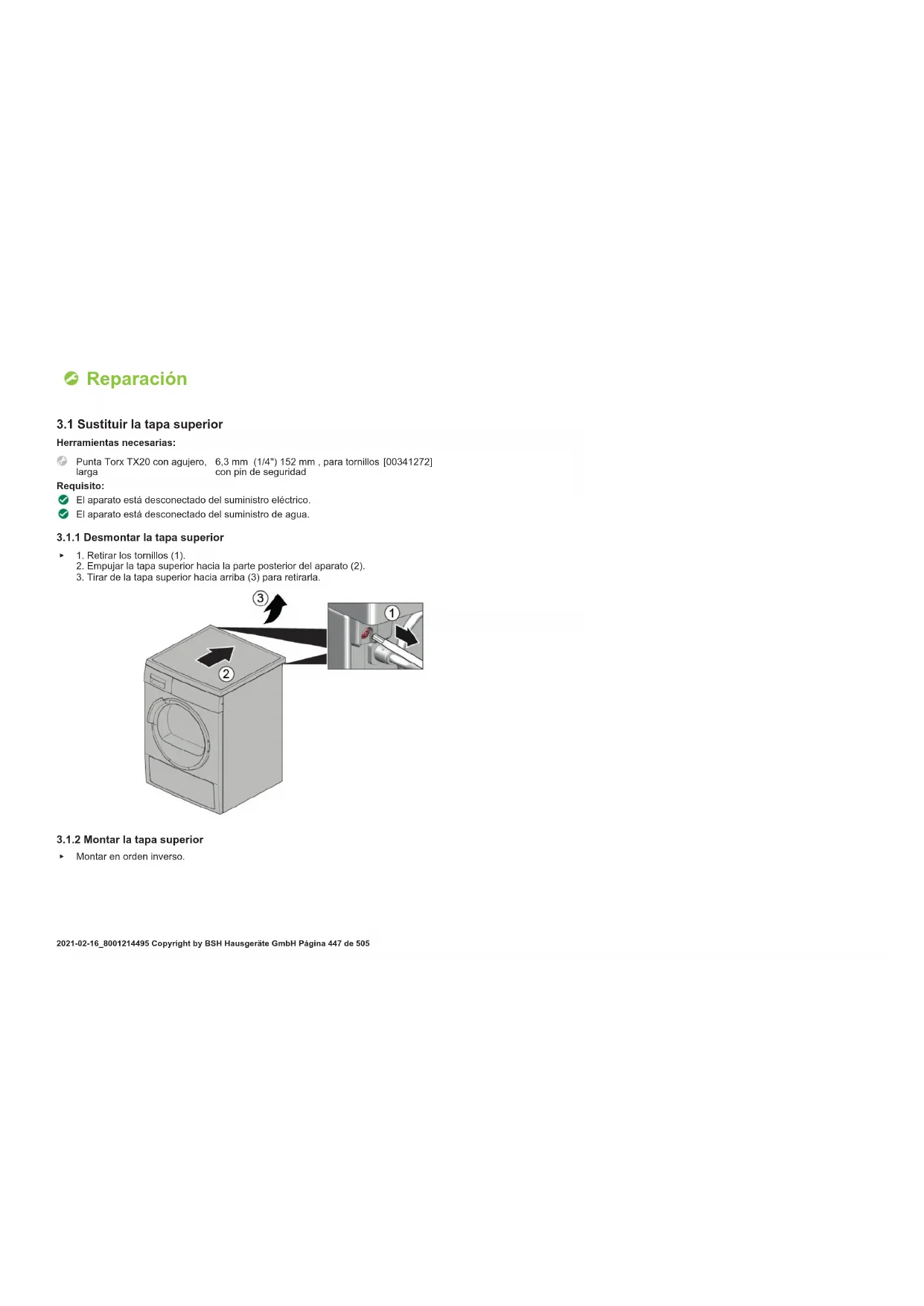

3.1 Sustituir la tapa superior

Herramientas necesarias:

Punta Torx TX20 con agujero, 6,3 mm (1/4") 152 mm, para tornillos [00341272] larga con pin de seguridad

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

3.1.1 Desmontar la tapa superior

1. Retirar los tornillos (1).
2. Empujar la tapa superior hacia la parte posterior del aparato (2).
3. Tirar de la tapa superior hacia arriba (3) para retirarla.

3.1.2 Montar la tapa superior

Montar en orden inverso.

Reparación

3.2 Sustituir el panel de control

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la tapa superior. Se ha retirado el compartimento para detergente. → 449

3.2.1 Desmontar el panel de control

1. Retirar los tornillos (1).
2. Desenganchar los elementos de sujeción (2, 3).

1. Abrir el contacto de enchufe de la unidad de control.
2. Desmontar el panel de control.

3.2.2 Montar el panel de control

Montar en orden inverso.

Reparación

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

3.3.1 Desmontar el compartimento para detergente

1. Extraer el compartimento para detergente. 2.1. Presione hacia abajo en el inserto (1)

2. Desmontar el compartimento para detergente (2).

3.3.2 Montar el compartimento para detergente

Montar en orden inverso.

Reparación

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente. → 449

3.4.1 Desmontar el tirador del compartimento para detergente

1. Desenganchar los elementos de sujeción.

1. Desmontar el tirador del compartimento para detergente.

3.4.2 Montar el tirador del compartimento para detergente

Montar en orden inverso.

Reparación

3.5 Sustituir la puerta

PRECAUCIÓN

Zona de bisagra abierta. Aplastamiento / atrapamiento de dedos. No acceder a la zona de la bisagra. Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. La puerta está abierta.

3.5.1 Extraer la puerta

1.

ATENCIÓN

Riesgo de que se caigan piezas debido a los tornillos aflojados. Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior. Asegure el componente para que no se caiga.

PRECAUCIÓN

Riesgo de que se caigan piezas debido a los tornillos aflojados. Peligro de lesiones debido a piezas que caigan. Asegure el componente para que no se caiga.

Retirar los tornillos (1).

1. Extraer la puerta hacia arriba.

3.5.2 Montar la puerta

Montar en orden inverso.

Reparación

3.6 Sustituir los componentes de la puerta

PRECAUCIÓN

Zona de bisagra abierta

Aplastamiento / atrapamiento de dedos. No acceder a la zona de la bisagra. - Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la puerta. → 451

3.6.1 Desmontar los componentes de la puerta

Desmontar la puerta desde arriba hacia abajo.

3.6.2 Montar los componentes de la puerta

Montar en orden inverso.

Reparación

3.7 Sustituir la junta de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente. → 449. Se ha retirado la puerta. → 451. Se ha retirado la tapa de la bomba. → 460

3.7.1 Extraer la junta de la puerta

1.

Levantar el aparato por delante.

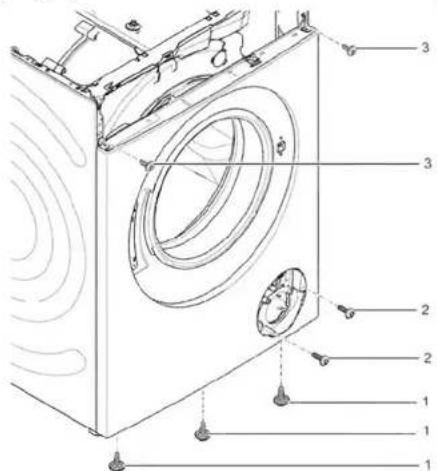

1. Aflojar los tornillos en la parte inferior del panel frontal (1).

1. Bajar el aparato.

Reparación

1. Retirar los tornillos en la zona de la bomba (2). 5. 1. Alojar los tornillos en la parte posterior del aparato (1).

1. Quitar la tapa superior (2, 3).

Reparación

6.1. Retirar los tornillos (1).

1. Desenganchar los elementos de sujeción del panel de control (2, 3).
2. Aflojar los tornillos de la carcasa del compartimento.

7. Desmontar el panel de control.

1. Desmontar el soporte de la iluminación del tambor en la parte superior.

9.

ATENCIÓN

¡Riesgo de daños en la superficie!

La superficie del aparato puede sufrir arañazos si se utilizan las herramientas incorrectas.

• Utilizar únicamente herramientas de plástico para sustituir el anillo de fijación.

Desmontar el anillo de fijación de la junta con una herramienta de plástico.

1. Quitar la junta de la puerta del panel frontal.
2. Abrir el conector de cable del cierre de la puerta.

Reparación

1. Aflojar los tornillos de la parte superior del panel frontal (3).

1. Retirar el panel frontal.
2. Aflojar todas las conexiones de manguera.

1. Retirar la junta de la puerta.

3.7.2 Montar la junta de la puerta

ADVERTENCIA

Riesgo de que salgan piezas bajo una instalación incorrecta.

Lesiones o daños en el aparato.

Apretar el anillo de tensión de la junta de la puerta con 3.4 Nm.

Montar en orden inverso.

Reparación

3.8 Sustituir el cierre de la puerta

Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto de la cerradura de puerta, incluidas las instrucciones de reparación conforme al Reglamento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar la cerradura de la puerta, es necesario que un electricista cualificado realice una prueba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta persona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamentos y normas específicos del país.

PELIGRO

Riesgo de descarga eléctrica debido a piezas con tensión.

Peligro mortal por descarga eléctrica en caso de reparación inadecuada.

Las piezas eléctricas deben ser reparadas por electricistas cualificados. - Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PRECAUCIÓN

¡Bordes de la carcasa cortantes!

Peligro de cortes

▷ Usar guantes de seguridad.

ADVERTENCIA

¡Deslizamiento de aparatos inclinados!

Fracturas óseas / lesiones por aplastamiento

Asegurar los electrodomésticos contra deslizamientos.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

ATENCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

Asegure el componente para que no se caiga.

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado la tapa superior. → 447 Se ha retirado el panel de control. Se ha retirado la puerta → 451 Se ha retirado el anillo de fijación. Se ha retirado el panel frontal. Se ha retirado la junta de la puerta.

3.8.1 Extraer el cierre de la puerta

1. Desconectar el enchufe del cierre de la puerta.
2. Abrir el cierre de la puerta.

1. Retirar el cierre de la puerta.

Reparación

3.8.2 Montar el cierre de la puerta

Montar en orden inverso.

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado la tapa superior. → 447 Se ha retirado el compartimento para detergente. → 449 Se ha retirado el panel de control.

3.9.1 Desmontar la iluminación del tambor

1. Sacar del aparato el soporte de la iluminación del tambor.
2. Desconectar las conexiones eléctricas.
3. Desmontar la iluminación del tambor del soporte.

3.9.2 Montar la iluminación del tambor

Montar en orden inverso.

Reparación

3.10 Sustituir la tapa de la bomba

Requisito:

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.

3.10.1 Retirar la tapa de la bomba

1. Abrir la tapa de la bomba.

1. Retirar la tapa de la bomba.

3.10.2 Montar la tapa de la bomba

Montar en orden inverso.

Reparación

3.11 Sustituir el panel frontal

PRECAUCIÓN

¡Bordes de la carcasa cortantes!

Peligro de cortes

El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente. → 449 Se ha retirado la puerta. → 451 Se ha retirado la junta de la puerta. Se ha retirado la tapa de la bomba. → 460

3.11.1 Extraer el panel frontal

1.

ADVERTENCIA

¡Deslizamiento de aparatos inclinados!

Fracturas óseas / lesiones por aplastamiento

Asegurar los electrodomésticos contra deslizamientos

Levantar el aparato por delante.

1. Aflojar los tornillos de la parte inferior (1).

1. Bajar el aparato.

Reparación

4.1. Retirar los tornillos (1).

1. Empujar la tapa superior hacia la parte posterior del aparato (2).
2. Tirar de la tapa superior hacia arriba (3) para retirarla.

5.1. Retirar los tornillos (1).

1. Desenganchar los elementos de sujeción (2, 3).

1. Desmontar el panel de control.

7.

PRECAUCIÓN

Riesgo de que se caigan piezas debido a los tornillos alojados. Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

Reparación

ATENCIÓN

Riesgo de que se caigan piezas debido a los tornillos aflojados. Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

Asegure el componente para que no se caiga.

Retirar los tornillos de la parte frontal empezando por la parte inferior hasta la superior (2, 3).

1. Retirar el panel frontal.

3.11.2 Montar el panel frontal

Montar en orden inverso.
