HASZNÁLATI ÚTMUTATÓ W7461X3EU NEFF

3.6.2 Az ajtó alkatrészeinek összeszerelése

Az összeszerelést fordított sorrendben végezze.

Javítás

3.7 Az ajtótömítés cseréje

A szekrény éles szélei!

Vágási sérülések veszélye

Viseljen védőkesztyűt.

A meglazult csavarok miatt leeső alkatrészek veszélye!

3.7.2 Az ajtótömítés felszerelése

FIGYELEM

A helytelen összeszerelés miatt leeső alkatrészek veszélye!

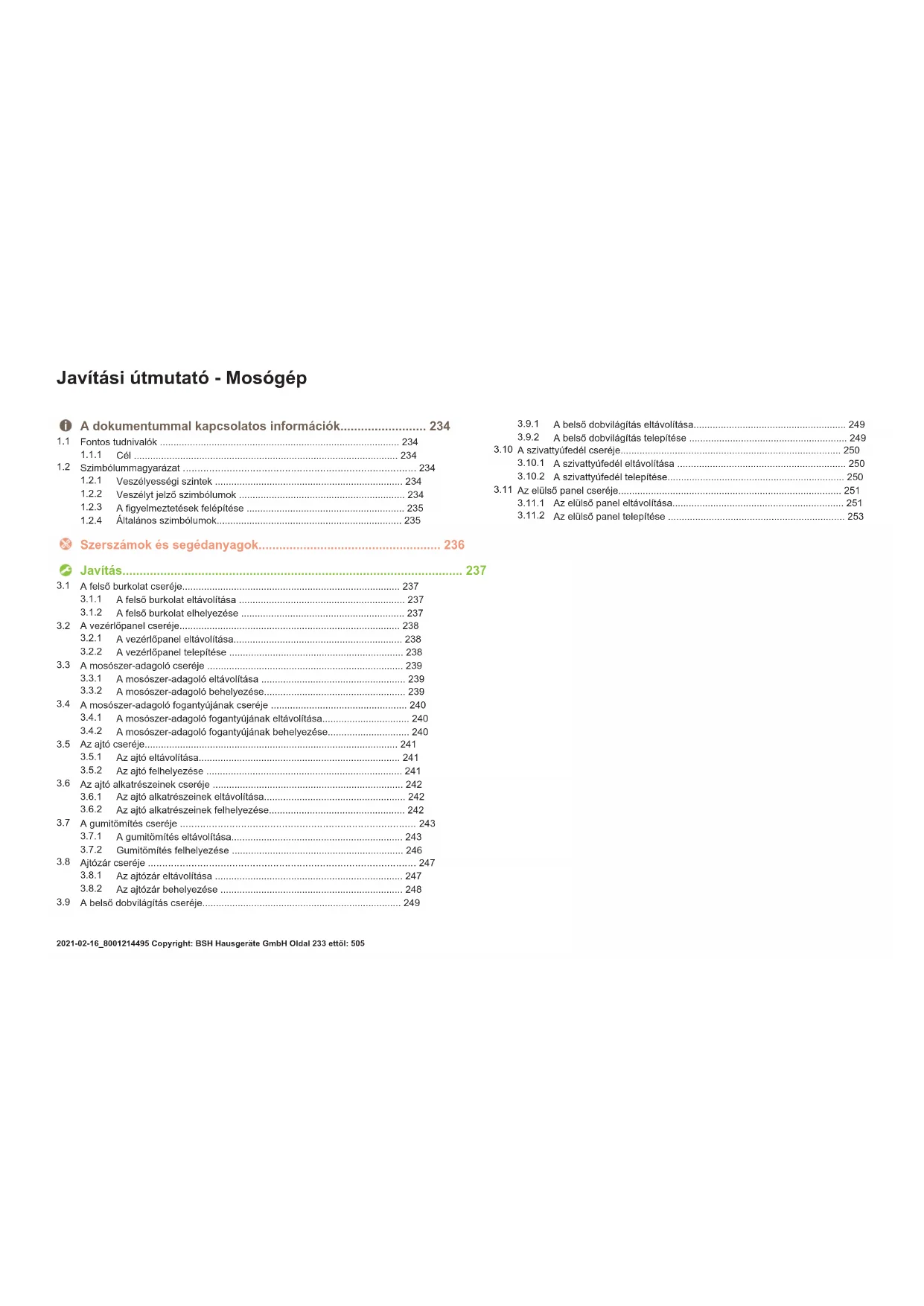

Javítási útmutató - Mosógép

1 A dokumentummal kapcsolatos információk 234

1.1 Fontos tudnivalók 234

1.1.1 Cél 234 1.2 Szimbólummagyarázat 234 1.2.1 Veszélyességi szintek 234 1.2.2 Veszélyt jelző szimbólumok 234 1.2.3 A figyelmeztetések felépítése 235 1.2.4 Általános szimbólumok 235

Szerszámok és segédanyagok 236

Javítás 237

3.1 A felső burkolat cseréje 237

3.1.1 A felső burkolat eltávolítása 237 3.1.2 A felső burkolat elhelyezése 237

3.2 A vezérlőpanel cseréje 238

3.2.1 A vezérlőpanel eltávolítása 238 3.2.2 A vezérlőpanel telepítése 238

3.3 A mosószer-adagoló cseréje 239

3.3.1 A mosószer-adagoló eltávolítása 239 3.3.2 A mosószer-adagoló behelyezése 239

3.4 A mosószer-adagoló fogantyújának cseréje 240

3.4.1 A mosószer-adagoló fogantyújának eltávolítása 240 3.4.2 A mosószer-adagoló fogantyújának behelyezése 240

3.5 Az ajtó cseréje 241

3.5.1 Az ajtó eltávolítása 241 3.5.2 Az ajtó felhelyezése 241

3.6 Az ajtó alkatrészeinek cseréje 242

3.6.1 Az ajtó alkatrészeinek eltávolítása 242 3.6.2 Az ajtó alkatrészeinek felhelyezése 242

3.8 Ajtózár cseréje 247

3.8.1 Az ajtózár eltávolítása 247 3.8.2 Az ajtózár behelyezése 248

3.9 A belső dobvilágítás cseréje 249

3.9.1 A belső dobvilágítás eltávolítása 249 3.9.2 A belső dobvilágítás telepítése 249

3.10 A szivattyúfedél cseréje 250

3.10.1 A szivattyúfedél eltávolítása 250 3.10.2 A szivattyúfedél telepítése 250

3.11 Az elülső panel cseréje 251

3.11.1 Az elülső panel eltávolítása 251 3.11.2 Az elülső panel telepítése 253

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
▶	Videós oktatóanyagra mutató hivatkozás
◎	A szükséges eszközök
✓	A szükséges feltetelek
¶	Feltétel (ha..., akkor...)
●	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazí-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűsörő fóg,hajlott kialakltás[00341269]	Hossz: 200 mm
Oldalcsipő fóg[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelöles Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villäskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villäskulcs [15000459]	Mérét 16°mm, M10

Javítás

3.1 A felső burkolat cseréje

Különleges eszközök

Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz

Követelmény:

A készüléket levalasztotta az áramellátástól. A készüléket levalasztotta a vízellátástól.

3.1.1 A felső burkolat eltávolítása

1. Távolítsa el a csavarokat (1).
2. Tolja a felső burkolatot a készülék hátsó része felé (2).
3. Felemelve (3) távolítsa el a felső burkolatot.

3.1.2 A felső burkolat elhelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

3.2 A vezérlőpanel cseréje

Éles burkolatszélek!

Vágási sérülések

Viseljen védőkesztyűt.

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

Biztosítsa az alkatrészt leesés ellen.

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása

dasa

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a felső burkolatot. → 237 Eltávolította a mosószer-adagolót. → 239

3.2.1 A vezérlőpanel eltávolítása

1. Távolítsa el a csavarokat (1).
2. Lazítsa meg a rögzítőelemeket (2, 3).

1. Húzza ki a vezérlőegység dugaszát.
2. Távolítsa el a vezérlőpanelt.

Az elhelyezést fordított sorrendben végezze.

Javítás

3.3 A mosószer-adagoló cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

3.3.1 A mosószer-adagoló eltávolítása

1. Húzza ki a mosószer-adagoló rekeszt. 2.1. Nyomja le a fiókot (1).
2. Távolítsa el a mosószer-adagoló rekeszt (2).

3.3.2 A mosószer-adagoló behelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

3.4 A mosószer-adagoló fogantyújának cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót.→239

3.4.1 A mosószer-adagoló fogantyújának eltávolítása

1. Lazítsa meg a rögzítőelemeket.

1. Távolítsa el a mosószer-adagoló rekesz fogantyúját.

3.4.2 A mosószer-adagoló fogantyújának behelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

3.5 Az ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Az ajtó nyitva van.

3.5.1 Az ajtó eltávolítása

Távolítsa el a csavarokat (1).

1. Felfelé húzva távolítsa el az ajtót.

3.5.2 Az ajtó felhelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

3.6 Az ajtó alkatrészeinek cseréje

VIGYÁZAT

Nyitott zsanér!

Ujjak zúzódása/beszorulása. Ne nyúljon be a nyitott zsanérba. Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította az ajtót, →241

3.6.1 Az ajtó alkatrészeinek eltávolítása

Kívülről befelé haladva szerelje szét az ajtót.

3.6.2 Az ajtó alkatrészeinek felhelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

3.7 A gumitömítés cseréje

VIGYÁZAT

Éles burkolatszélek

Vágási sérülések

Viseljen védőkesztyűt.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót. 239 Eltávolította az ajtót. → 241 Eltávolította a szivattyúfedelét. 250

3.7.1 A gumitömítés eltávolítása

1.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

Emelje fel elöl a készüléket.

1. Lazítsa meg a csavarokat az elülső panel alján (1).

1. Engedje le a készüléket.

Javítás

1. Távolítsa el a szivattyúnál (2) lévő csavarokat. 5. 1. Lazítsa meg a készülék hátulján (1) lévő csavarokat.

1. Távolítsa el a felső burkolatot (2, 3).

6.1. Távolítsa el a csavarokat (1).

1. Lazítsa meg a vezérlőpán fogrögzítő elemeit (2, 3). 3. Lazítsa meg a mosószer-adagoló házának csavarjait.

1. Távolítsa el az első panelt.
2. Távolítsa el a belső dobvilágítás tartóját fent.

FIGYELEM!

Sérült felület kockázata!

A helytelen szerszámok használatával megkarcolhatja a készülék felületét.

A feszítőgyűrű eltávolításához kizárólag műanyag szerszámokat használjon.

Távolítsa el a feszítőgyűrűt a tömítésből egy műanyag szerszámmal.

1. Vegye ki a tömítést az első panelból.
2. Vegye ki a kábelcsatlakozót az ajtózárból.

Javítás

1. Lazítsa meg a csavarokat az első panel tetején (3).

1. Távolítsa el az elülső panelt.
2. Szüntesse meg a tömlőcsatlakozásokat.

1. Távolítsa el a gumitömítést.

3.7.2 Gumitömítés felhelyezése

FIGYELMEZTETÉS

Leeső alkatrészek veszélye a nem megfelelő telepítés miatt!

Sérülés vagy a készülék károsodásának veszélye

Húzza meg az üstgumi szorítógyűrűjét 3,4 Nm nyomatékkal

Az elhelyezést fordított sorrendben végezze

Javítás

3.8 Ajtózár cseréje

Gyártóként kötelességünk tartalék alkatrészként ajtózárat biztosítani a vásárlók számára, beleértve a javítási utasításokat is a 2019/2023 EU-rendeletnek megfelelően. Felhívjuk a figyelmet, hogy az ajtózár cseréje után egy szakképzett elektromos szerelőnek elektrotechnikai biztonsági vizsgálatot kell végeznie a készülék üzembe helyezése előtt. A vizsgálatot végző személynek az adott ország törvényei, szabályozásai és szabványai szerint meghatározott képesítéssel kell rendelkeznie.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

▷ Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VIGYÁZAT Éles burkolatszélek! Vágási sérülések Védőkesztyű viselése

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Törések / zúzódási sérülések Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT Leeső alkatrészek veszélye a ki Leeső alkatrészek miatti sérülések Biztosítsa az alkatrészt lee

FIGYELEM! Leeső alkatrészek veszélye a ki A készülék többi részeinek vagy a dása. Biztosítsa az alkatrészt lee

Követelmény:

A készüléket leválasztotta az áramellátásról.

A készülékeket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a felső burkolatot.237 A kezelőpanel eltávolították. Eltávolította az ajtót.241 A fesztőgyűrűt eltávolították. Az elülső panelt eltávolították. A gumitömítést eltávolították.

3.8.1 Az ajtózár eltávolítása

1. Válassza le az ajtózár csatlakozóját.
2. Lazítsa meg az ajtózárat.

3. Vegye ki az ajtózárat.

Javítás

3.8.2 Az ajtózár behelyezése

Az elhelyezést fordított sorrendben végezze.

Éles burkolatszélek

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülések

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a felső burkolatot. → 237 Eltávolította a mosószer-adagolót. → 239 A kezelőpanelt eltávolították.

1. Húzza ki a belső dobvilágítás tartóját a készülékből.
2. Válassza le az elektromos csatlakozókat.
3. Távolítsa el a belső dobvilágítást a belső dobvilágítás tartójából.

3.9.2 A belső dobvilágítás telepítése

Az elhelyezést fordított sorrendben végezze.

Javítás

3.10 A szivattyúfedél cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

3.10.1 A szivattyúfedél eltávolítása

1. Nyissa fel a szivattyúfedelét.

1. Távolítsa el a szivattyú fedelét.

3.10.2 A szivattyúfedél telepítése

Az elhelyezést fordított sorrendben végezze.

Javítás

3.11 Az elülső panel cseréje

VIGYÁZAT

Éles burkolatszélek. Vágási sérülések. Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót. → 239 Eltávolította az ajtót. → 241 A gumitömítést eltávolították. Eltávolította a szivattyúfedelét. → 250

3.11.1 Az elülső panel eltávolítása

1.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések. Biztosítsa a készüléket elcsúszás ellen.

Emelje fel elöl a készüléket.

1. Távolítsa el az aljáról a csavarokat (1).

1. Engedje le a készüléket.

Javítás

4.1. Távolítsa el a csavarokat (1).

1. Tolja a felső burkolatot a készülék hátsó része felé (2).
2. Felemelve (3) távolítsa el a felső burkolatot.

5.1. Távolítsa el a csavarokat (1).

1. Lazítsa meg a rögzítőelemeket (2, 3).

1. Távolítsa el a vezérlőpanelt.

7.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

Javítás

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

Távolítsa el a csavarokat az elejéről, haladjon alulról felfelé (2, 3).

1. Távolítsa el az elülső panelt.

3.11.2 Az elülső panel telepítése

Az elhelyezést fordított sorrendben végezze.
