S3_OT504DC - Outil multifonction électrique Vonroc - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil multifonction électrique
Marque	Vonroc
Modèle	S3_OT504DC
Tension nominale	20 V=
Vitesse à vide	7000 - 19000 tr/min
Poids de la machine	0,96 kg
Batterie incluse	2 x CD828AA (Lithium-Ion, 20V, 2.0 Ah)
Chargeur inclus	CD802AA (220-240V, 50Hz, 0.4A)
Durée de charge (2Ah)	60 minutes
Durée de charge (4Ah)	120 minutes
Niveau de pression sonore (LPA)	84,6 dB(A)
Niveau de puissance sonore (LWA)	95,6 dB(A)
Incertitude sonore	3 dB(A)
Vibration (sciage acier)	16,22 m/s² (K=1,5 m/s²)
Type de batterie	Lithium-Ion
Capacité des batteries	2 x 2,0 Ah
Applications recommandées	Ponçage, sciage, décapage
Double isolation (Classe II)	Oui
Variateur de vitesse	Oui (6 positions)
Extraction de poussière	Adaptateur disponible (optionnel)
Garantie	Légale (voir conditions)

FOIRE AUX QUESTIONS - S3_OT504DC Vonroc

Comment charger la batterie ?

Retirez la batterie de la machine, faites-la glisser dans le chargeur CD802AA jusqu'au fond, branchez le chargeur sur une prise secteur. L'indicateur LED rouge s'allume pendant la charge. La charge complète d'une batterie 2Ah prend environ 60 minutes, 120 minutes pour une 4Ah. Débranchez ensuite le chargeur et retirez la batterie.

Quels accessoires puis-je utiliser avec ce multi-outil ?

Utilisez uniquement les accessoires recommandés par le fabricant, adaptés à l'application et aux dimensions correctes. N'utilisez jamais d'accessoires endommagés, courbés ou fissurés. Le patin de ponçage et le papier de ponçage sont prévus pour le ponçage, et d'autres accessoires pour le sciage et le décapage.

Comment changer rapidement un accessoire ?

Déverrouillez le levier de changement rapide (4), faites glisser l'accessoire vers l'avant pour le retirer, puis insérez le nouvel accessoire dans le support et fixez le levier. Assurez-vous que l'accessoire est bien en place avant utilisation.

Quelle vitesse choisir pour chaque matériau ?

La molette de réglage de vitesse (13) offre 6 positions. La vitesse idéale dépend du matériau : utilisez une vitesse plus faible pour les matériaux tendres (plastique, bois) et une vitesse plus élevée pour les matériaux durs (métal). Ne réglez pas la vitesse pendant l'utilisation.

Comment installer l'adaptateur d'extraction de poussière ?

Retirez d'abord les accessoires de la machine. Assemblez l'adaptateur extracteur de poussière (7) comme indiqué dans la notice, vissez-le sur la machine, puis installez le patin de ponçage. Raccordez un aspirateur à l'adaptateur pour aspirer la poussière pendant le ponçage.

Que faire si la machine vibre fortement ?

Mettez immédiatement la machine hors tension, débranchez-la et retirez la batterie. Vérifiez si l'accessoire est correctement monté, non endommagé et adapté. Si les vibrations persistent, consultez un réparateur agréé.

Puis-je utiliser d'autres batteries que celles fournies ?

Non, utilisez uniquement les batteries de la plateforme VONROC POWER 20V recommandées : CD828AA (20V, 2Ah) ou CD829AA (20V, 4Ah). L'utilisation d'autres batteries peut provoquer des blessures ou endommager l'outil.

Comment nettoyer et entretenir l'outil ?

Avant tout nettoyage, mettez la machine hors tension et retirez la batterie. Nettoyez le corps avec un chiffon doux, de préférence après chaque utilisation. Pour les taches tenaces, utilisez un chiffon légèrement humide avec de l'eau savonneuse. N'utilisez jamais d'essence, d'alcool ou d'ammoniaque, car ils peuvent endommager les pièces synthétiques.

Que signifie l'indicateur LED du chargeur ?

Le chargeur possède deux LED : une rouge et une verte. Lorsque la LED rouge est allumée et la verte éteinte, la batterie est en charge. Quand la verte est allumée et la rouge éteinte, la batterie est complètement chargée ou aucun batterie n'est insérée. Si les deux sont éteintes, il n'y a pas d'alimentation.

Où trouver des pièces de rechange ou réparer l'outil ?

Pour toute réparation, contactez un réparateur agréé ou le service client VONROC. Utilisez uniquement des pièces de rechange identiques aux pièces d'origine. La garantie ne couvre pas les réparations effectuées par des centres non agréés.

MODE D'EMPLOI S3_OT504DC Vonroc

FR Traduction de la notice originale

Consultez les averissements de sécurité, les averissements de sécurité additionnels ainsi que les instructions fournis ici. Le non respect des averissements de sécurité et des instructions peut occasionner une electrocution, un incendie ou des blessures graves. Conservez les averissements de sécurité et les instructions pour reference future.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque d'électrocution.

Variateur électronique de vitesse.

Ne pas utiliser sous la pluie.

Risque de projection d'objets. Maintenez les passants à l'écart de la zone de travail.

Portez des lunettes de protection. Portez une protection auditive.

Portez un masque anti-poussière.

Utilisation en interieur uniquement.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Fusible miniature à fusion lente.

Ne jetez pas la batterie au feu.

Ne jetez pas la batterie dans de I'eau.

La batterie Li-ion fait l'objet d'une collecte séparée.

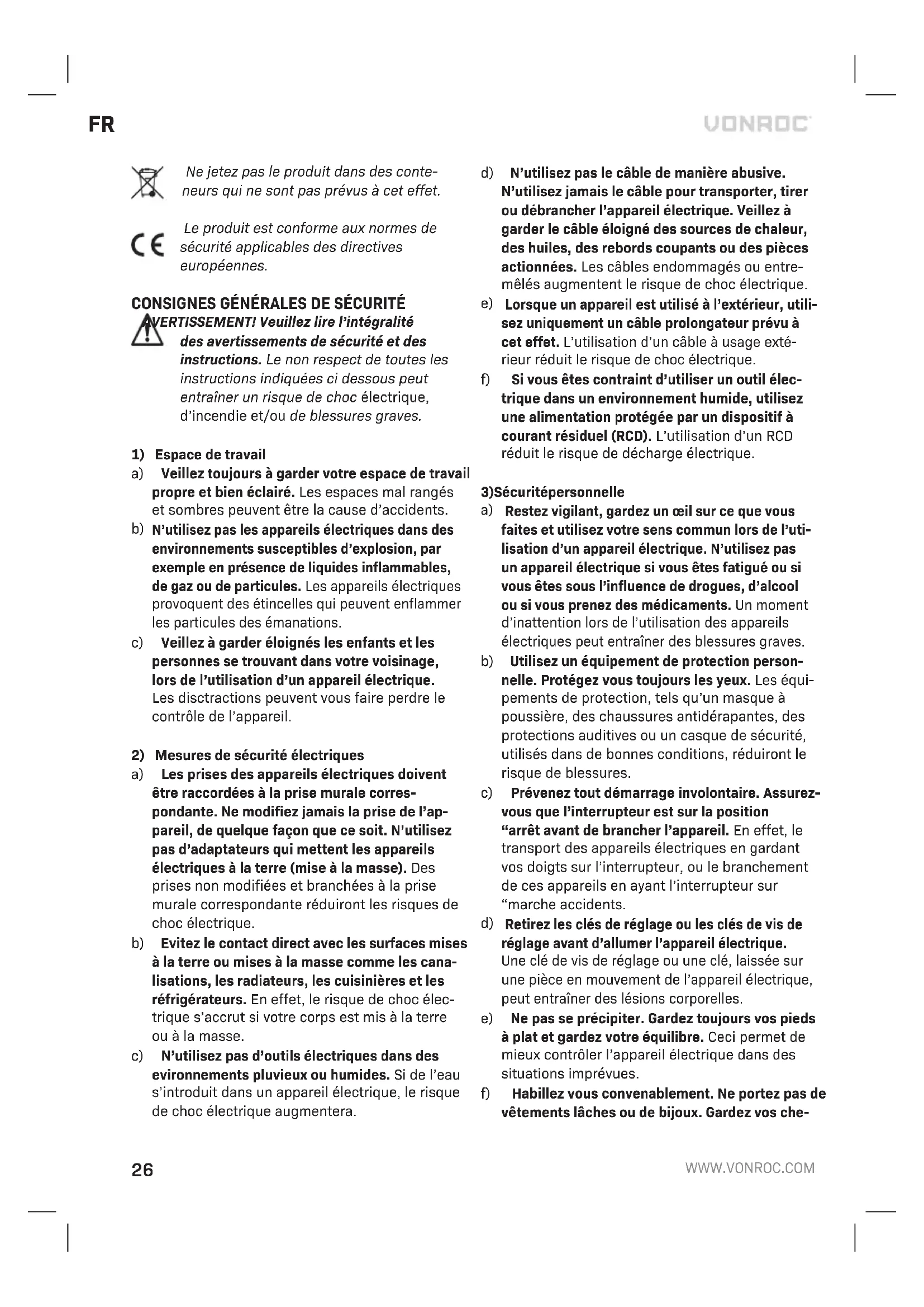

Ne jetez pas le produit dans des conteneurs qui ne sont pas prevus a cet effet.

Le produit est conforme aux normes de sécurité applicables des directives européennes.

CONSIGNES GENÉRALES DE SECURITÉ AVERTISSEMENT! Veuillez tire l'intégrality des avertissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entraîner un risque de chic électrique, d'incendie et/ou de blessures graves.

1) Espace de travail
a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal ranges etsons peuvent être la cause d'accidents.
b) N'utilise pas les apparciels electriques dans des environnementes susceptibles d'explosion, par exemple en presence de liquides inflammbles, de gaz ou de particules. Les apparciels electriques provoquent des etincelles qui peuvent enflammer les particules des émanations.
c) Veiliez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un apparéil électrique. Les disctractions peuvent vous faire perdre le contrôle de l' apparéil.

2) Mesures de sécurité électriques
a) Les prises des apparciels electriques doivent etre raccordees à la prise murale correspondante. Ne modifies jamais la prise de l'appeil, de chaque façon que ce soit. N'utilise pas d'adaptateurs qui mettent les apparciels electriques à la terre (mise à la masse).Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de chic electrique.
b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cuisinières et les réfrigerateurs. En effet, le risque de chocoléctrique s'accrut si votre corps est mis à la terre ou à la masse.
c) N'utilise pas d'outils electriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un apparéil electrique, le risque de chocolélectrique augmentera.

d) N'utilisez pas le cable de manière abusive. N'utilisez jamais le cable pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le cable éloigné des sources de chaleur, des huiles, des rebords coupants ou des pieces actionnées. Les cables endommagés ou entre-mêlés augmentent le risque de chocoléctrique.
e) Lorsque un apparéil est utilisé à l'extérieur, utilisez uniquement un cable prolongateur prévu à cet effet. L'utilisation d'un cable à usage extérieur réduit le risque de chocolélectrique.
f) Si vous étés contraint d'utiliser un outil électriche dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électriche.

3)Sécuritépersonnelle

a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l'utilisation d'un apparéil électrique. N'utilisez pas un apparéil électrique si vous âtes fatigué ou si vous âtes sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des apparéils electrométriques peut entraîner des blessures graves.
b) Utilisez un équipement de protection personnelle. Protégéz vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces appareils en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une piece en mouvement de l'appareil électrique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de peux contrôler l'appareil électrique dans des situations imprévues.
f) Habillesz vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos che-

veux, vêtements et gants éloignés des pieces actionnées. En effet, ces derniers peuvent être pris dans les pieces en action.

g) Si les apparèils sont fournis pour la connexion des équipements d'évacuation et de récapération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces apparèils peut réduire les risques liés à la poussière.
h) Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en outlier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4) Utilisation et entretien d'un apparéil électrique
a) Ne forcez pas l'appareil electrique. Utilisez l'appareil electrique ajustat pour votre application. Un apparéil electrique correcte te mention choses assu-rera un meilleur travail et un travail sans danger, au rythme auquel il a été concu.
b) N'utilisez pas l'appareil électrique si l'interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé.
c) Débranche la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des accès soires, ou de ranger les appreils élec triques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.
d) Rangez les apparêls électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les apparêls électriques sont dangereux entre les mains d'utilisateurs non formés.
e) Entretenez les apparêils électriques. Vérifie tout défaut d'alignement et l'enchâinement des pieces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des apparêils électriques. En cas de dommages, faites réparer l' apparéil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des apparêils électriques mal entretenus.
f) Veiliez à garder les outils coupants aiguises et propres. Des outils coupants correctement entretenus avec des lames aiguises sont moins

susceptibles de se bloquer et sont plus facies à contrôler.

g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique de l'appareil électrique, ennant en compte les conditions de travail et le travail à effectuer. L'utilisation de l'appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension sèches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil correctement en cas de situations inattendues.
h) Gardez les poignées et les surfaces de préhension sèches, propres et exemples d'huile et deGRAISE. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil correctement en cas de situations inattendues.

5) Utiliser et soigner les outils à batterie
a) Rechargez la batterie uniquement avec le chargeur spécifique par le fabricant. Un chargeur adapté à une certaine batterie peut être cause de danger d'incendie quand on l'utilise avec une batterie différente.
b) Utilisez chaque outil uniquement avec la batterie conque pour lui. L'utilisation de toute autre batterie peut etre cause de danger de blessure ou d'incendie.
c) Lorsque une batterie n'est pas en usage, gardez-la hors d'atteinte d'objets métalliques tels que les trombones, pieces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l'autre. Un court circuit entre les bornes de la batterie peut être cause de brûlures ou d'incendie.
d) Dans des circonstances extrêmes, du liquide peut giclcer hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d'une batterie peut causeir irritations ou brûlures.
e) N'utilise pas un bloc-batterie ou un outil endomagé ou modifié. Une batterie endomagée ou alterée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.

f) N'exposez pas le bloc-batterie ou l'util au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130^ peut provoquer une explosion. REMARQUE La température de 130^ peut être remplaced par la température de 265^ .
g) Respectez les instructions pour la charge et ne rechargez pas le bloc-batterie ou l'util à une plage de températures hors de cette spécifiée dans les instructions. Une charge mal effectue ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'accordance.

6)Maintenance

a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pieces de rechange identiques aux pieces d'origine. Cela permet d'assurer la sécurité de l'outil électrique.
b) Ne répAREz jamais des blocs-batteries endom-mages. Les réparations sur les blocs-batteries ne doivent être effectuees que par le fabricant ou l'un de ses prestataires de services agreés.

AVERTISSEMENTS DE SECURITE SUPPLEMENTaires POUR LES MULTI-OUTILS

Le contact ou l'inhalation de poussiere libérée pendant l'utilisation (par ex. surfaces peintes, bois ou métal) peut constituer un danger pour votre santé et celle des personnes à proximé. Portez toujours l'équipement de protection approprié, ainsi un masque anti-poussière. Employez toujours les dispositifs d'aspi ration de poussière adaptés pendant l'utilisation.

• Ne travailliez pas sur des matériaux contenant de l'amiate. L'amiate est considéré comme carcinogène.
• Ne travailliez pas sur un métal représentant un contenu en magnésium supérieur à 80%.
• Faites très attention en travaillant sur des surfaces peintes.
  Utilisez uniquement les accessoires spécifique conçus et commandeurs par le fabricant. Risque de blessures.
• Inspectez la machine et les accessoires avant chaque usage. N'utilise pas d'accessoires courbés, fissurés ou autrement endommages. En cas de chute de la machine ou d'un accessoire,

verifiez l'absence de dégats. Si nécessaire, remplacez l'accessoire.

Utilisez uniquement les accessoires recomman-dés par le fabricant.
Utilisez uniquement les accessoires adaptés à l'application.
Utilisez uniquement des accessoires aux dimensions correctes.
- N'utilisez aucun accessoire nécessitant un liquide de refroidissement. Risque d'électrocution.
Assurez-vous que les accessoires sont correctement montés. N'utilise pas d'adaptateur ou autres dispositifs pour monter des accessoires d'un diamètre d'axe différent.
Assurez-vous que la vitesse maximum de l'accessoires est supérieure ou égale à celle de la machine. Reportez-vous à la plaque d'identifi-cation de la machine.
- Une fois les accessoires en place, laissez la machine tourner sans charge dans une zone sécurisée. En cas de fortes vibrations de la machine, mettez-la immédiatement hors tension, débranchez la fiche de la prise secteur et essayez de résoudre le problème.
Assurez-vous que la piece a ouvrer est correctement soutenue ou fixée.
- Portez des lunettes de protection. Portez une protection auditive. Portez un masque anti-poussiere. Si nécessaire, utilisez d'autres équipements de protection : gants de sécurité, chaus-sures de sécurité, etc. Risque de blessures.
- Maintenez les passants à l'écart de la zone de travail. Assurez-vous que quiconque pénétre dans la zone de travail porte un équipement de protection. Risque de blessures.
- Écartez le cable d'alimentation de l'accessoire en rotation. Si le cordon secteur touche l'accessoire en rotation, vos mains ou vos bras peuvent enter en contact avec l'accessoire. Risque de blessures.
Tenez la machine par les surfaces de poignée isolées lorsque l'accessoire peut toucher des câblages cachés ou le cordon secteur. Si l'accessoire touche un fil sous tension, les pieces metalliques exposées de la machine peuvent également être sous tension. Risque d'électrocution.
- N'utilise pas la machine en la tenants à vos côtés. Risque de blessures.
- N'utilisez pas la machine à proximate de matériel aux inflammables. Risque d'incendie.
- Àprous avoir débranché la machine, l'accessoire continue à tourner pendant quelque temps.

N'essayez jamais d'immobiliser vous-même l'accesoire.

• Ne posez jamais la machine sur une table ou un établi sans l'avoir mise hors tension.
  Nettoyez regulierement les orifices d'airation. Risque d'électrocution.

AVERTISSEMENTS DE SECURITE POUR L'ACCU

a) Ne pas ouvrir l'accu. Risque de court-circuit.
b) Protéger l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explo sion.
c) En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
d) N'utilisez l'accumulateur qu'vec votre produit Vonroc. Ceci protège l'accumulateur contre une surcharge dangereuse.
e) Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque d'endommager l'accu. Il peut en résultat un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.

AVERTISSEMENTS DE SECURITE POUR LE CHARGEUR

Utilisation prévue

Chargez uniquement à l'aide de la batterie Li-ion rechargeable CD828AA un CD829AA. Tout autre type de batterie est susceptible d'éclater et de provoquer des blessures et des dommages matériels.

a) L'appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) suffrant de déficiencies physiques, sensorielles ou mentales, ou par des personnes inexplimétées ou non formées. Toute utilisation doit se faire sous la surveillance d'une personne responsable et avec les instructions appropriées.
b) Meme sous surveillance, les enfants ne doivent pas jouer avec l'appareil.
c) Ne rechargez pas les batteries non rechargeables!
d) Veuillez effectuer la recharge des batteries dans un endroit bien ventilé!

SECURITE ELECTRIQUE

Verifiez si la tension d'alimentation électrique correspond bien à celle de la plaque signalétique.

• N'utilisez pas la machine si le cable secteur ou la fiche secteur est endommaged.
  Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d'une section minimum de 1,5mm^2 . Si vous utilisez une bobine de rallonge, déroulez toujours complètement le cable.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Votre multi-outil a ete concu pour les applications légères de ponçage, de sciage et de décapage.

SPECIFICATIONS TECHNIQUES

Ce manuel a eté elaboré pour plusieurs kits /numeros d'article différencs.Consultez le numero d'article correspondant à votre produit dans le tableau des caractéristiques qui suit pour obtenir la composition et le contenu corrects de votre kit.

N° de modèle OT504DC	S_OT504DC	S2_OT504DC	S3_OT504DC
Batteries incluses - CD828AA		2 x CD828AA	CD829AA
Chargeur inclus - CD802AA
Tension	20V=
Vitesse à vide	7000-19000 /min
Poids	0,96 kg
Niveau de pression sonore LPA	84,6 dB(A)
Niveau de puis-sance sonore LWA	95,6 dB(A)
Incertitude (K)	3 dB(A)
Vibration (sciage de l'acier)	16,22 m/s2
Incertitude (K)	1,5 m/s2
N° de modèle CD828AA
Type de batterie Lithium-lon
Tension 20V	---
Capacite 2.0 Ah
Poids 0.4 kg

N° de modèle CD829AA
Type de batterie Lithium-lon
Tension 20V	---
Capacite 4.0 Ah
Poids 0.658 kg

N° de modèle CD802AA
Entree chargeur 220-240V, 50Hz 0.4A
Sortie chargeur 21V	2.5A
Duree de charge 2Ah Batterie 60 minutes
Duree de charge 4Ah Batterie 120 minutes
Accus recommends CD828AA, CD829AA
Poids 0.36 kg

Portez une protection auditive.

N'utilisez que les batteries suivantes de la plateforme Batterie VONROC POWER 20V. L'utilisation de toute autre batterie pourrait provoquer de graves blessures ou endommager l'outil. CD828AA 20V, 2Ah Lithium-lon CD829AA 20V, 4Ah Lithium-lon

Le chargeur suivant peut être utilisé pour recharger ces batteries.

CD802AA Chargeur rapide

Les batteries de la plateforme Batterie VONROC POWER 20V sont interchangeables pour tous les outils de la plateforme Batterie VONROC POWER 20V.

Niveau de vibrations

Le niveau de vibrations émises indiqué en ce manuel d'instruction a été mesure conformément à l'essay normalisé de la norme EN 62841; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées:

• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition.
• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégéz-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.

DESCRIPTION

Les nombres dans le texte se rapportent aux schémas des page 2-3.

1. Bouton de marche/arrêt
2. Point de montage des accessoires
3. Poignée
4. Levier de changement rapide
5. Batterie
6. Bouton de déverrouillage de la batterie
7. Adaptateur extracteur de poussière
8. Patin de punçage
9. Bouton indicateur de batterie
10. Indicateur de charge de la batterie
11. Chargeur
12. Indicateur à LED du chargeur
13. Mollette de réglage de la vitesse

3. MONTAGE

Avant tous travaux sur l'outil electroportatif, sortez l'accu.

Vous devez charger la batterie avant la premiere utilisation.

Insertion de la batterie dans la machine (Fig. C)

Vérifiez que la surface extérieure de la batterie est propre et seche avant de brancher le chargeur ou la machine.

1. Insérez la batterie (5) dans la base de la machine, comme illustré à la Fig. D.
2. Poussez la batterie vers l'avant jusqu'à ce qu'elle s'enclenche.

Retrait de la batterie de la machine (Fig. D)

1. Poussez les boutons de déverrouillage de la batterie (6).

2. Retirez la batterie de la machine, comme illustré à la Fig. D.

Contrôle de l'etat de charge de la batterie (Fig. E)

Pour vérifier l'etat de charge de la batterie, appuyez brievement sur le bouton (9) de la batterie.
- Quatre voyants indiquent le niveau de charge de la batterie. Plus il y a de voyants allumés, plus la charge est importante.
Lorsque les voyants sont eteints cela indique que la batterie est vide et qu'elle doit etre rechargée immEDIatement.

Recharge de la batterie avec le chargeur (Fig. E)

1. Retirez la batterie (5) de la machine.
2. Retournez la batterie (5) et faites-la glisser dans le chargeur (11), comme illustré à la Fig. D.
3. Enoncez la batterie tout au fond du logement.
4. Branchez la fiche du chargeur dans une prise électrique etpatientez.Les indicateurs à LED sur le chargeur (12)s'allument et indiquent I'etat du chargeur.

Le chargeur possede deux indicateur a LED (12) qui indique I'etat du processus de charge:

État de l'indica- teur à LED rouge	État de l'indica- teur à LED vert	État du chargeur
Éteint Éteint		Aucune aliment- tation
Éteint Allumé		Mode veille: - Aucune batterie n'est insérée ou - La batterie est insérée, mais la charge s'est achevée
Allumé Étein		Batterie en cours de charge

• Il faut compter jusqu'à 60 minutes pour recharger complètement la batterie 2Ah.
• Il faut compter jusqu'à 120 minutes pour re-charger complètement la batterie 4Ah.

Lorsque la batterie est entiement chargée, débranchez le chargeur de la prise secteur et retirez la batterie du chargeur.

Quand la machine n'est pas utilisée pendant une période prolongée, il est préféable d'entreposer la batterie rechargée.

Retirer et installer des accessoires (Fig. B, C)

Les accessoires usés ou endommages doivent être immédiatement replacés.

Utilisez uniquement des accessoires aiguises et en bon etat.

1. Déverrouillez le levier de remplacement rapide (4) et faites glisser l'accessoire vers l'avant pour le retirer du support.
2. Glissez l'accessoire dans le support et fixez le levier de remplacement rapide (4).

Le patin de ponçage et le papier de ponçage doit être utilisés pour les applications de ponçage.

Montage de l'extracteur de poussière (Fig. C)

La piece extracteur de poussières peut etre utiliseepour raccorder la machine a un aspirateur pendant leponcage. La poussiere est extraite et voire zone de travail reste propre.

L'adaptateur extracteur de poussière ne peut être utilisé qu'en combinaison avec le patin de ponçage (8).

Pour installer l'adaptateur extracteur de poussière:

1. SiILA n'est pas encore fait, retirez les accessoires de la machine.
2. Assemblez l'adaptateur extracteur de poussière (7) comme indiquedans Fig.C.
3. Installé l'adaptateur pour l'extraction des poussières (7) en serrant la vis.
4. Installez le patin de ponçage comme vu au chapitre précédent.
5. Raccordez un aspirateur à l'adaptateur

4. FONCTIONNEMENT

Mise en marche et arrêt (Fig. A)

Pourmettre la machine en marche,avancez le bouton marche/arrêt (1).
Pour arreter la machine, reculez l'interrupteur marche/arrêt (1).

Réglage de la vitesse (Fig. A)

La molette de réglage de vitesse sert à ajuster la vitesse. La molette de réglage de vitesse peut adopter 6 positions. La vitesse ideale dépends de l'application et du matériel ouvré.

églez pas la vitesse pendant l'utilisation.

• Sélectionnez la vitesse souhaitée au moyen de la molette de réglage de vitesse (13).

Conseils pour une utilisation optimale

• Serrez la pièce à ouvrer. Utilisez un apparéil de serrage pour les petites pièces.
• Tirez une ligne définissant la direction de guidage de l'accessoire.
  Tenez fermement la machine par la poignee.
• Mettez la machine en marche.
• Attendeze que la machineatteigne son régime maximum.
• Placez l'accessoire sur la piece à ouvrer.
• Déplacez lentement la machine le long de la ligne tracée en appuyant l'accessoire fermement contre la piece à ouvrer.
• N'exerce pas de pression excessive sur la machine. Laissez la machine faire le travail.
• Éteignez la machine et attendeez son immobilisation totale avant de la reposer.

5. MAINTENANCE

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et retirez la batterie de la machine.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pieces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou alterations ont été effectues ou tentées sur la machine par un centre de réparation non agréé.
  L'usurenormale.
  L'outil a eté maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été utilisées

Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au-delà du contenu ici present, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revençeurs devront se limiter à la réparation ou le remplacement des éléments ou pieces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.

Riesgo de shock électrique.

Ce produit est étiqueté avec ce symbole de poubelle barrée conformément à la directive europeenne 2012/19/EU pour indiquer qu'il ne doit pas être éliminé avec vos autres déchets menagers. En raison de la présence de substances, de melanges ou de composants dangereux, les appareils électriques et électroniques qui ne sont pas soumis à un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine. Veuillez consulterer notre bureau municipal local ou votre service d'élimination des déchets pour plus de détails sur le retard et le recyclage de ce produit.

(BG)To3nIpoDyKTcO603HauChc CMBoJHa 3aepKHaT KOHTHeP3aOTnAubuB CbOITBeTCTBHe cEBpOnHeCK a HnpeKTHBa2012/19/EC,3a Da CE nocouH,Ye He Tp8BaJaCe HxBbPrn3aeHNO C6HTOBHTe OTnAubuN. IopAn Ha.nuHHeTO Ha OAnCHBWeCECTBA,CMEHnKOMIOHEHTn, eNEKTPueCKeHTe n ENEKTPoHNHTeYcTPOHCTBA,KONTO He NIOJIeXkAT Ha CeNEKTHBO COtHPaHe,MOrTa DA IpOeCTABJlBaTnotEuaHIna OHACHO KOKHATA CpeHa N oBEeIKOTO 3dPaBe.MoJI, npOBepTe B MeCTHAtoObuHn HIN Cny J6Ba 3a ynpablenHe Ha OTnAubuHTe 3a INHOpMaUHOTHO BpUaHETo PEuHKlnpaHETo HA TO3n IpoDyKT.

VONROC

BUILD YOUR FUTURE

©2025 VONROC

WWW.VONROC.COM

2502-27
