BRUGSANVISNING S3_OT504DC Vonroc

Oversættelse af den originale brugsanvisning 54

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikker- hedsadvarslerne og instruktionerne ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader.Gem alle sikkerhedsadvarsler og instruktioner til fremtidig brug. Følgende symboler anvendes i brugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Risiko for elektrisk stød. Variabel elektronisk hastighed. Må ikke bruges i regnvejr. Risiko for flyvende genstande. Tilskuere skal holde sig på afstand af arbejdsområdet. Bær sikkerhedsbriller. Bær høreværn. Bær en støvmaske. Kun til indendørs brug. Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik. Tidsforskudt miniature sikringsindsats. Maks. temperatur 45

Kast ikke batteriet ind i åben ild. Kast ikke batteriet ned i vand. Separat aflevering af Li-ion batteri. Bortskaf ikke produktet i uegnede beholdere.DA

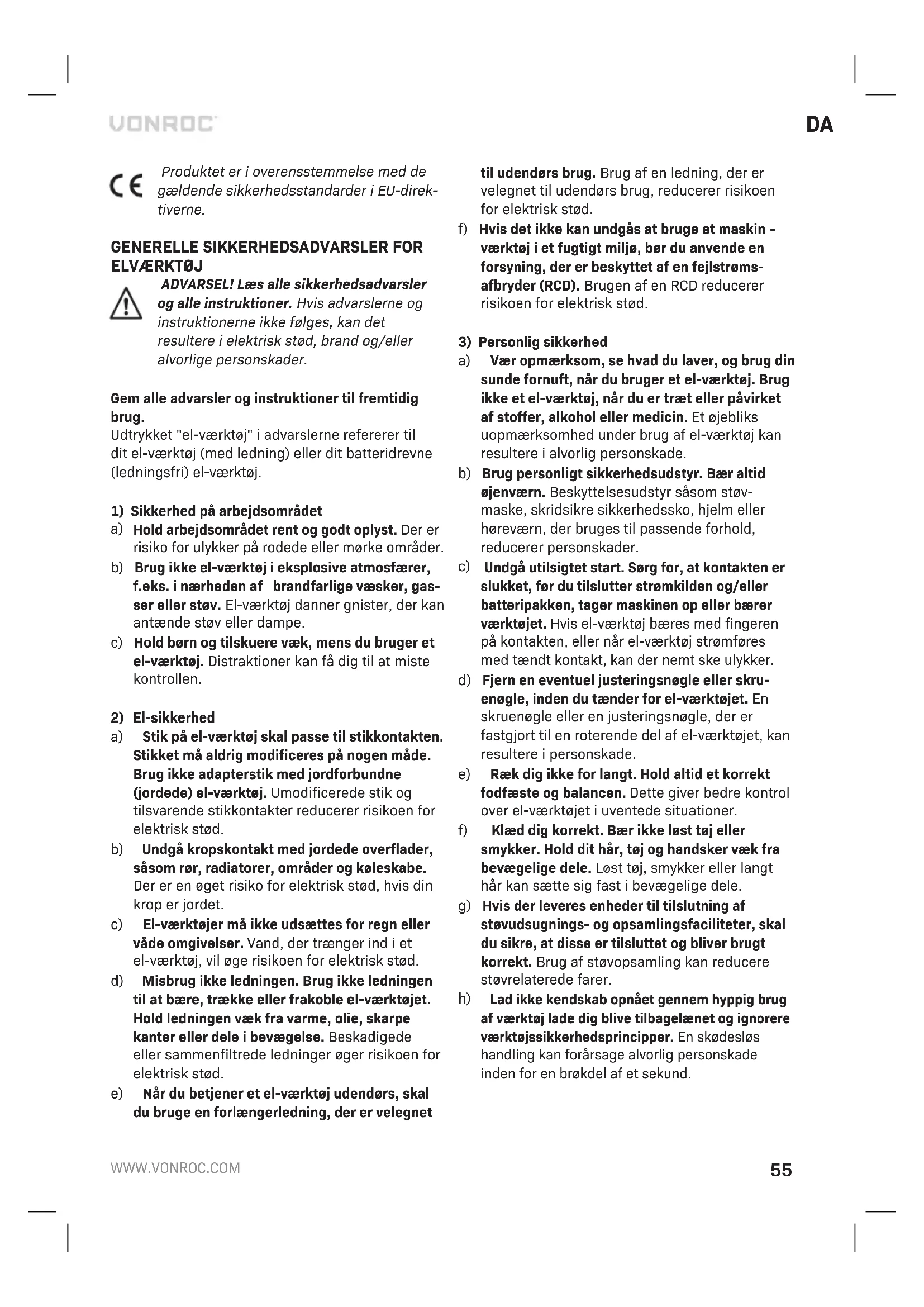

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direk- tiverne.

ADVARSEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til fremtidig brug. Udtrykket "el-værktøj" i advarslerne refererer til dit el-værktøj (med ledning) eller dit batteridrevne (ledningsfri) el-værktøj.

1) Sikkerhed på arbejdsområdet

Hold arbejdsområdet rent og godt oplyst. Der er risiko for ulykker på rodede eller mørke områder. b) Brug ikke el-værktøj i eksplosive atmosfærer, f.eks. i nærheden af brandfarlige væsker, gas- ser eller støv. El-værktøj danner gnister, der kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens du bruger et el-værktøj. Distraktioner kan få dig til at miste kontrollen.

a) Stik på el-værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Brug ikke adapterstik med jordforbundne (jordede) el-værktøj. Umodificerede stik og tilsvarende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet. c) El-værktøjer må ikke udsættes for regn eller våde omgivelser. Vand, der trænger ind i et el-værktøj, vil øge risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller frakoble el-værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller dele i bevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når du betjener et el-værktøj udendørs, skal du bruge en forlængerledning, der er velegnet til udendørs brug. Brug af en ledning, der er velegnet til udendørs brug, reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin

værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær opmærksom, se hvad du laver, og brug din sunde fornuft, når du bruger et el-værktøj. Brug ikke et el-værktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af el-værktøj kan resultere i alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid øjenværn. Beskyttelsesudstyr såsom støv- maske, skridsikre sikkerhedssko, hjelm eller høreværn, der bruges til passende forhold, reducerer personskader.

Undgå utilsigtet start. Sørg for, at kontakten er slukket, før du tilslutter strømkilden og/eller batteripakken, tager maskinen op eller bærer værktøjet. Hvis el-værktøj bæres med fingeren på kontakten, eller når el-værktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern en eventuel justeringsnøgle eller skru- enøgle, inden du tænder for el-værktøjet. En skruenøgle eller en justeringsnøgle, der er fastgjort til en roterende del af el-værktøjet, kan resultere i personskade. e) Ræk dig ikke for langt. Hold altid et korrekt fodfæste og balancen. Dette giver bedre kontrol over el-værktøjet i uventede situationer. f) Klæd dig korrekt. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele. g) Hvis der leveres enheder til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bliver brugt korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og ignorere værktøjssikkerhedsprincipper. En skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.56

4) Brug og pleje af el-værktøj

a) Tving ikke el-værktøjet. Brug det korrekte el-værktøj til din opgave. Det korrekte el-værk- tøj vil gøre et bedre stykke arbejde og vil være mere sikkert ved den hastighed, det var bereg- net til. b) Brug ikke el-værktøjet, hvis kontakten ikke tænder og slukker. Ethvert el-værktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

Tag stikket ud af strømkilden og/eller fjern batteripakken fra el-værktøjet, før du foreta- ger justeringer, skifter tilbehør eller opbevarer el-værktøj. Disse forebyggende sikkerhedsfor- anstaltninger reducerer risikoen for at starte el-værktøjet ved et uheld. d) Opbevar inaktivt el-værktøj uden for børns rækkevidde, og lad ikke personer, der ikke har kendskab til el-værktøjet eller disse instruktio- ner, betjene værktøjet. El-værktøjer er farlige i hænderne på utrænede brugere.

Vedligehold el-værktøjer. Se efter forkert juste- ring eller binding af bevægelige dele, ødelagte dele og enhver anden tilstand, der kan påvirke el-værktøjets drift. Hvis det er beskadiget, bør du få el-værktøjet repareret før brug. Mange ulykker forårsages af dårligt vedligeholdt el-værktøj.

Hold skæreværktøj skarpt og rent. Korrekt vedli- geholdte skæreværktøjer med skarpe skære- kanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug el-værktøj, tilbehør og værktøjsbor osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andet arbejde end det tilsigtede kan resultere i en farlig situation.

Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribeflader gi- ver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Brug og pleje af værktøjsbatteri

a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til én type batteripakke, kan forårsage ri- siko for brand, når den anvendes med en anden batteripakke. b) Brug kun el-værktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for personskader og brand.

Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande, som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den anden. Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand.

Ved forkert anvendelse kan der slippe væske

af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Søg derudover lægehjælp, hvis der kommer væske ind i øjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi- gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade.

Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Ud- sættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Tempe- raturen „130 °C“ kan erstattes af temperaturen „265 °F“.

Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specificeret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

a) Lad dit el-værktøj blive serviceret af en kva- lificeret reparatør, der kun bruger identiske reservedele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteri- pakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudby- dere.

Kontakt med eller indånding af støv, der frigives under brug (f.eks. blymalede overflader, træ og metal) kan bringe dit helbred og tilskueres helbred i fare. Bær altid passende beskyttelsesudstyr, såsom en støvmaske. Brug altid korrekt støvudsug- ning under brug.DA

• Arbejd ikke med materialer, der indeholder asbest. Asbest anses for at være kræftfremkal- dende.

• Undlad at bearbejde metal med et magnesiu- mindhold på over 80 %.

• Vær meget forsigtig, når du bearbejder malede overflader.

• Brug ikke tilbehør, som ikke er udformet spe- cifikt og anbefalet af producenten. Risiko for personskade.

• Efterse maskinen og tilbehøret før hver anven- delse. Undlad at bruge tilbehør, der er bøjet, revnet eller på anden vis beskadiget. Hvis maskinen eller noget af tilbehøret tabes, skal maskinen eller tilbehøret ses efter for skader. Udskift om nødvendigt tilbehøret.

• Brug kun tilbehør, der anbefales af producen- ten.

• Brug kun tilbehør, der er velegnet til opgaven.

• Brug kun tilbehør med de korrekte dimensioner.

• Brug ikke tilbehør, der kræver flydende kølemid- ler. Risiko for elektrisk stød.

Sørg for, at tilbehøret er korrekt monteret. Brug ikke adaptere eller andre hjælpemidler til at mon- tere tilbehør med en anden spindeldiameter.

• Sørg for, at den maksimale hastighed for tilbehøret er større end eller den samme som maskinens maksimale hastighed. Se mærkepla- den på maskinen.

• Lad maskinen køre uden belastning på et sik- kert område efter montering af tilbehøret. Hvis maskinen vibrerer kraftigt, skal du straks slukke for maskinen, tage netstikket ud af stikkontak- ten og forsøge at løse problemet.

• Sørg for, at arbejdsemnet er korrekt støttet eller fastgjort.

• Bær sikkerhedsbriller. Bær høreværn. Bær en støvmaske. Brug om nødvendigt andre beskyt- telsesforanstaltninger, såsom sikkerhedshand- sker, sikkerhedssko osv. Risiko for personskade.

• Tilskuere skal holde sig på afstand af arbejds- området. Sørg for, at alle personer i arbejds- området bærer beskyttelsesudstyr. Risiko for personskade.

• Hold netkablet væk fra det roterende tilbehør. Hvis netkablet berører det roterende tilbehør, kan dine hænder eller arme komme i kontakt med tilbehøret. Risiko for personskade.

Hold maskinen ved de isolerede gribeflader, hvor tilbehøret kan komme i kontakt med skjulte ledninger eller netledningen. Hvis tilbehøret kommer i kontakt med en strømførende ledning, kan maskinens eksponerede metaldele også blive strømførende. Risiko for elektrisk stød.

• Brug ikke maskinen, mens du bærer den ved siden af dig. Risiko for personskade.

• Brug ikke maskinen i nærheden af brandfarlige materialer. Risiko for brand.

• Vær opmærksom på, at tilbehøret fortsætter med at rotere i en kort periode, efter at maski- nen er slukket. Forsøg ikke selv at få tilbehøret til at standse.

• Du må aldrig lægge maskinen ned på et bord eller en arbejdsbænk, før den er blevet slukket.

• Rengør ventilationsåbningerne regelmæssigt. Risiko for elektrisk stød.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet. d) Brug kun batteriet sammen med dit Vonroc- produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning.

Batteriet kan blive beskadiget af spidse gen- stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eks- plodere eller bliver overophedet.

SIKKERHEDSADVARSLER FOR OPLADER

Tilsigtet brug Oplad kun genopladelige batteripakker af type CD828AA og CD829AA med opladeren. Andre typer batterier kan sprænge og dermed forårsage person- skader og beskadigelser. a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med re- ducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller vi- den, med mindre de er under opsyn eller bliver instrueret. b) Børn skal være under opsyn, så de ikke leger med apparatet. c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne befinde sig i et område med god udluftning!58

EL-SIKKERHED Kontroller altid, at strømforsyningens spænding stemmer overens med spændin- gen på ydelsesskiltet.

• Brug ikke maskinen, hvis netledningen eller netstikket er beskadiget.

• Brug kun forlængerledninger, der er velegnede til maskinens effekt med en minimumstykkelse på 1,5 mm

. Hvis du bruger en forlængerkabel- rulle, skal du altid rulle kablet helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug Dit multiværktøj er designet til let slibning, savning og skrabning. TEKNISKE SPECIFIKATIONER Denne vejledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer i nedenstående tabel med specifikationer for den korrekte sammensætning og indholdet af dit sæt. Model nr. OT504DC

OT504DC S2_ OT504DC S3_ OT504DCBatterier med følger- CD828AA 2 x CD828AACD829AAOplader medfølger - CD802AASpænding 20 V Ubelastet hastighed7000-19000 /minVægt 0,96kgLydtryksniveau LPA84,6 dB(A) Lydeffektniveau LWA 95,6 dB(A) Akustisk effekt (K) 3 dB(A)Vibration (savning i stål)16,22 m/s Usikkerhed (K) 1,5 m/s Model nr. CD828AABatteritype Lithium-IonSpænding 20 V Kapacitet 2,0 AhVægt 0,4kgModel nr. CD829AABatteritype Lithium-IonSpænding 20 V Kapacitet 4,0 AhVægt 0,658 kgModel nr. CD802AAOpladerinput 220-240 V, 50 Hz 0,4 AOpladeroutput 21 V 2,5 AOpladningstid 2 Ah batteri 60 minutterOpladningstid 4 Ah batteri 120 minutterAnbefalede batterier CD828AA, CD829AAVægt 0,36kg Bær høreværn. Brug kun de følgende batterier af VONROC POWER 20V-batteriplatformen. Brug af andre batterier kan forårsage personskade eller beskadigelse af værktøjet. CD828AA 20 V, 2 Ah Lithium-Ion CD829AA 20 V, 4 Ah Lithium-Ion Den følgende oplader kan bruges til at oplade disse batterier. CD802AA Hurtig oplader Batterierne af VONROC POWER 20V-batteriplatfor- men kan udskiftes med alle værktøjer af VONROC POWER 20V-batteriplatformen. Vibrationsniveau Det udsendte vibrationsniveau, der er angivet i denne brugsvejledning, er blevet målt i overens- stemmelse med en standardiseret test i henhold til EN 62841. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vur- dering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser; - når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges bety- deligt - de gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt.DA

Beskyt dig mod vibrationseffekterne ved at vedlige- holde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre. BESKRIVELSE Tallene i teksten henviser til diagrammerne på side 2-3.

13. Hastighedsjusteringshjul

Tag batteriet ud, inden der udføres arbejde på el-værktøjet. Batteriet skal oplades inden første brug. Sådan sættes batteriet ind i maskinen (fig. C) Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

1. Indsæt batteriet (5) i maskinens bund som vist i

2. Skub batteriet længere frem, indtil det klikker

på plads. Fjernelse af batteriet (Fig. D):

1. Tryk på batterilåseknappen (6).

2. Træk batteriet ud af maskinen som vist i figur D.

Batteriet har 3 lamper, der angiver opladnings- niveauet. Jo flere lamper, der lyser, des mere opladning er der tilbage i batteriet.

Når lamperne ikke lyser, betyder det, at batteriet er tomt og skal oplades med det samme. Opladning af batteriet med opladeren (fig. E)

3. Skub batteriet, indtil det er helt inde i åbningen.

4. Sæt opladerstikket i en stikkontakt, og vent et

øjeblik. LED-indikatorerne på opladeren (12) lyser og viser opladerens status. Opladeren har 2 LED-indikatorer (12), som indikerer opladningsprocessens status: Rød LED-status Grøn LED-status OpladerstatusSlukket Slukket Ingen strømSlukket TændtStandby-tilstand:- Intet batteri isat, eller- Batteri isat, men opladning er afsluttetTændt SlukketBatteriopladning i gang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op. Når batteriet er ladet helt op, skal du tage opla- derens stik ud af kontakten og fjerne batteriet fra opladeren. Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand. Fjernelse og montering af tilbehør (fig. B, C) Slidt eller beskadiget tilbehør skal udskiftes med det samme. Brug kun skarpt og ubeskadiget tilbehør.

5. Tilslut en støvsuger til adapteren.

Tænd og sluk (fig. A)

• Tænd for maskinen ved at skubbe tænd/ sluk-kontakten (1) til forsiden.

• Sluk for maskinen ved at skubbe tænd/ sluk-kontakten (1) til bagsiden. Indstilling til hastigheden (fig. A) Knappen til hastighedsjustering bruges til at ind- stille hastigheden. Knappen til hastighedsjustering kan indstilles i 6 positioner. Den ideelle hastighed afhænger af anvendelsen og af det materiale, der skal bearbejdes. Indstil ikke hastigheden under brug.

• Drej knappen til hastighedsjustering (13) til den ønskede position. Tips til optimal brug

• Fastspænd arbejdsemnet. Brug en fastspæn- dingsenhed til små arbejdsstykker.

• Vent, til maskinen har nået fuld hastighed.

• Placer tilbehøret på arbejdsemnet.

• Bevæg maskinen langs den forhåndstegnede linje, og tryk tilbehøret fast mod arbejdsemnet.

• Påfør ikke for meget tryk på maskinen. Lad maskinen gøre arbejdet.

• Sluk for maskinen, og vent på, at den standser helt, inden du lægger maskinen fra dig.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og fjerne batteripakken fra maskinen. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. GARANTI VONROC-produkter er udviklet til de højeste kva- litetsstandarder og er garanteret fri for defekter i både materialer og udførelse i den periode, der er retsligt angivet fra datoen for det originale køb. Hvis produktet skulle udvikle fejl i denne periode på grund af defekt materiale og/eller udførelse, bedes du kontakte VONROC direkte. Følgende omstændigheder er udelukket fra denne garanti:

• Uautoriserede servicecentre har foretaget eller gjort forsøg på at foretage reparationer og/eller ændringer på maskinen;

• Værktøjet er blevet misbrugt, brugt forkert eller ikke passende vedligeholdt;

• Der er anvendt ikke-originale reservedele. Dette udgør den eneste garanti, virksomheden har givet, enten udtrykt eller underforstået. Der er ingen andre garantier, udtrykt eller underforstået, som strækker sig ud over denne, herunder de un- derforståede garantier for salgbarhed og egnethed til et bestemt formål. Under ingen omstændigheder skal VONROC holdes ansvarlig for tilfældige skader eller følgeskader. Forhandlerens retsmidler skal være begrænset til reparation eller udskiftning af enheder eller dele, der ikke overholder kravene. Produktet og brugervejledningen er genstand for æn- dringer. Specifikationer kan ændres uden yderligere varsel.PL
