BRUKSANVISNING S3_OT504DC Vonroc

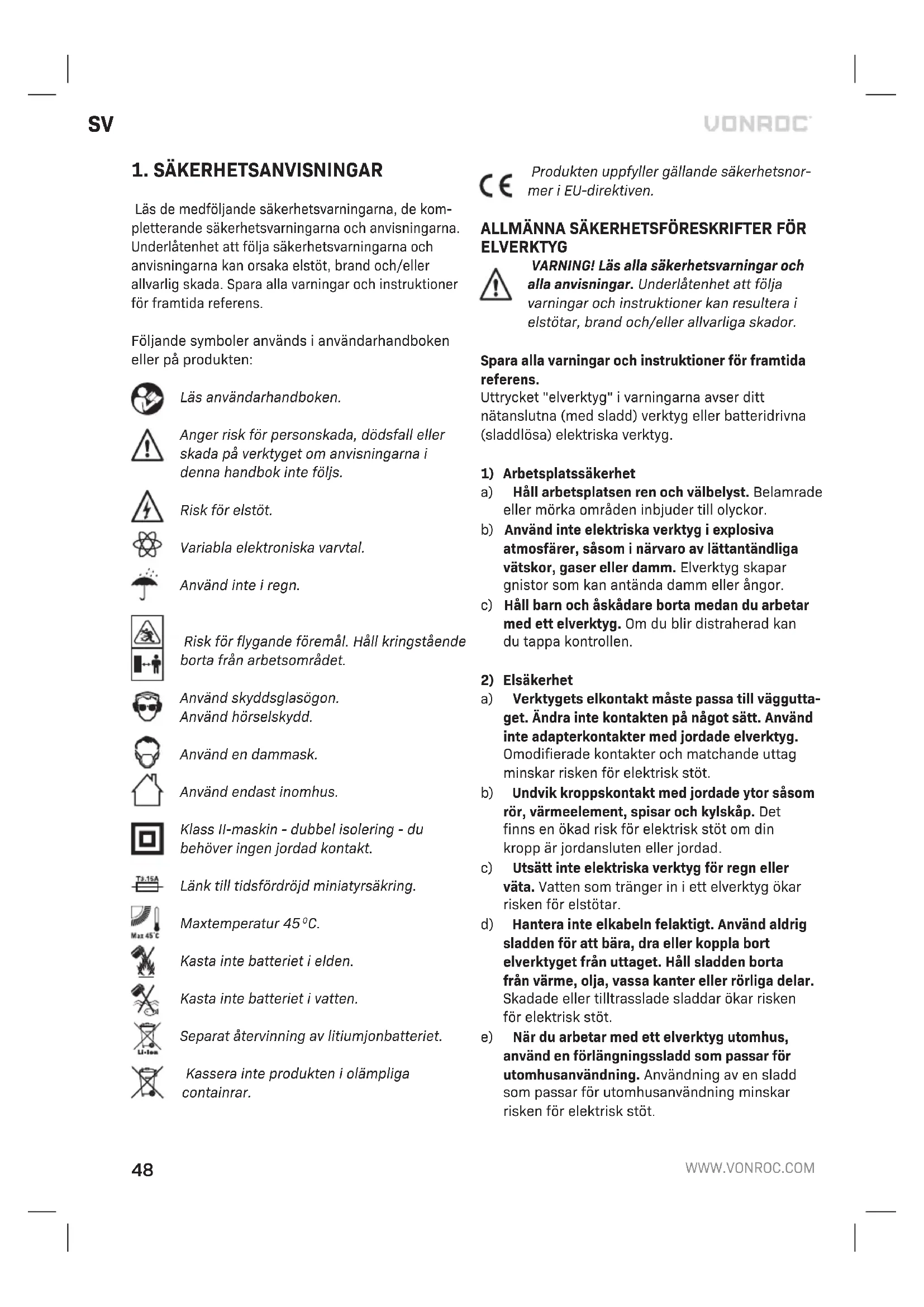

Översättning av bruksanvisning i original 48

Läs de medföljande säkerhetsvarningarna, de kom- pletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Följande symboler används i användarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Risk för elstöt. Variabla elektroniska varvtal. Använd inte i regn. Risk för flygande föremål. Håll kringstående borta från arbetsområdet. Använd skyddsglasögon. Använd hörselskydd. Använd en dammask. Använd endast inomhus. Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. Länk till tidsfördröjd miniatyrsäkring. Maxtemperatur 45

Kasta inte batteriet i elden. Kasta inte batteriet i vatten. Separat återvinning av litiumjonbatteriet. Kassera inte produkten i olämpliga containrar. Produkten uppfyller gällande säkerhetsnor- mer i EU-direktiven. ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG VARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar. d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.SV

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jord- felsbrytare minskar risken för elstötar.

3) Personlig säkerhet

Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elek- triskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller med- icinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfil- terskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batte- riet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätström- men kan en olycka inträffa. d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Damm- upptagning minskar dammrelaterade risker. h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

Bruka inte våld när du använder elverktyget. An- vänd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för. b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverk- tyget startar oavsiktligt. d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oer- farna användare. e) Underhåll av elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fast- nat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f) Håll kapverktyg vassa och rena. Korrekt under- hållna kapverktyg med vassa kanter är mindre troliga att kärva och lättare att kontrollera. g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under be- aktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resulte- ra i farliga situationer. h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteridrivna verktyg

Ladda endast med den laddare som är specifi- cerad av tillverkaren. En laddare som passar till en typ av batteri kan ge upphov till brandfara när den används tillsammans med ett annat batteri. b) Använd elverktygen enbart med det därtill av- sedda batteriet. Användning av andra batterier kan skapa en risk för skada och brand. c) När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nyck- lar, spikar, skruvar eller andra små metallfö- remål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.50

d) Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkar- hjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada.

Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada. f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explo- sion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen ”265 °F”. g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det tempera- turområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Servi- ce av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Kontakt med eller inandning av damm som kommer fritt under användning (t.ex. blymå- lade ytor, trä och metall) kan äventyra din hälsa och åskådares hälsa. Bär alltid lämplig skyddsutrustning, såsom en dammask. Använd alltid korrekt dammut- sugning under användning.

• Arbeta inte material som innehåller asbest. Asbest anses vara cancerframkallande.

• Bearbeta inte metall med en magnesiumhalt på mer än 80 %.

• Var mycket försiktig vid slipning av målade ytor.

• Använd inte tillbehör som inte specifikt har utformats och rekommenderats av verktygstill- verkaren. Risk för personskada.

• Inspektera maskinen och tillbehören före varje användning. Använd inte tillbehör som är skadade eller deformerade. Om maskinen eller något av tillbehören tappas, inspektera maski- nen eller tillbehöret för skador. Byt ut tillbehöret vid behov.

• Använd endast tillbehör som rekommenderas av tillverkaren.

• Använd endast tillbehör som är lämpliga för applikationen.

• Använd endast slippapper med rätt mått.

• Använd inte tillbehör som kräver kylvätskor. Risk för elstöt.

Se till att tillbehöret är korrekt monterat. Använd inte adaptrar eller andra hjälpmedel för att monte- ra tillbehör med en annan spindeldiameter.

• Se till att maxhastigheten för tillbehöret är stör- re än eller samma som maskinens maxhastig- het. Ta en titt på typskylten på maskinen.

• Låt maskinen gå utan belastning i ett säkert utrymme efter montering av tillbehöret. Om maskinen vibrerar kraftigt, stäng omedelbart av maskinen, dra ut stickkontakten ur vägguttaget och försök lösa problemet.

Se till att arbetsstycket stöds eller fästs ordentligt.

• Använd skyddsglasögon. Använd hörselskydd. Använd en dammask. Använd vid behov andra skyddsmedel, såsom skyddshandskar, skydds- skor etc. Risk för personskada.

• Håll kringstående borta från arbetsområdet. Se till att alla personer i arbetsområdet bär skydds- utrustning. Risk för personskada.

• Håll nätkabeln borta från det roterande till- behöret. Om nätkabeln vidrör det roterande tillbehöret kan dina händer eller armar komma i kontakt med tillbehöret. Risk för personskada.

• Håll maskinen vid de isolerade greppytor- na där tillbehöret kan komma i kontakt med dolda ledningar eller nätkabeln. Om tillbehöret kommer i kontakt med en strömförande ledning kan maskinens utsatta metalldelar också bli strömförande. Risk för elstöt.

• Låt inte elverktyget vara igång när du bär det vid din sida. Risk för personskada.

• Använd inte maskinen nära brännbart material. Risk för brand.

• Tänk på att sågbladet fortsätter att rotera en kort stund efter att maskinen stängts av. För- sök inte själv få tillbehöret att stanna.

• Lägg aldrig ner maskinen på ett bord eller en arbetsbänk innan den har stängts av.

• Rengör ventilationsöppningarna regelbundet. Risk för elstöt.SV

a) Öppna inte batteriet. Risk för kortslutning. b) Skydda batteriet mot hetta, t.ex. mot kontinuer- lig intensiv solstrålning, brand, vatten och fukt. Risk för explosion. c) Vid skada och felaktig användning av batteriet kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera andningssystemet. d) Använd endast batteriet i kombination med din Vonroc-produkt. Denna åtgärd ensamt skyddar batteriet mot farlig överbelastning.

Batteriet kan skadas av vassa föremål såsom spikar eller skruvmejslar eller externa krafter. En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

SÄKERHETSVARNINGAR FÖR LADDARE

Avsedd användning Ladda endast uppladdningsbara batterier av typen CD828AA och CD829AA med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada. a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras. b) Barn ska övervakas så att de inte leker med apparaten. c) Ladda inte batterier som inte är uppladdnings- bara! d) Batterierna måste placeras i ett väl ventilerat område under laddning! ELSÄKERHET Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

• Använd inte maskinen om nätkabeln eller nät- kontakten är skadad.

• Använd endast förlängningskablar som är lämpliga för maskinens effekt med en minsta tjocklek på 1,5 mm

. Om du använder en kabel- vinda, rulla alltid ut kabeln helt.

2. MASKININFORMATION

Avsedd användning Ditt multiverktyg har designats för lätt slipning, sågning och skrapning. TEKNISKA SPECIFIKATIONER Denna handbok har tagits fram för olika uppsättningar / artikelnummer. Kontrollera motsvarande artikelnummer i specifika- tionstabellen nedan för korrekt samman- sättning och innehåll i din uppsättning. Modell-nr OT504DC

Använd hörselskydd. Använd endast följande batterier från VONROC POWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarliga skador eller skador på verktyget. CD828AA 20V, 2Ah litiumjon CD829AA 20V, 4Ah litiumjon Följande laddare kan användas för att ladda dessa batterier. CD802AA snabbladdare Batterierna från VONROC POWER 20V batteriplatt

form är utbytbara mellan alla VONROC POWER 20V batteriplattforms verktyg. Vibrationsnivå Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 62841, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten; - Användning av verktyget för andra tillämp- ningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån. - De gånger då verktyget stängs av eller är på men egentligen inte används kan minska expo- neringsnivån betydligt. Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händer- na varma och organisera ditt arbetsmönster. BESKRIVNING Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

4. Snabbväxlingsspak

13. Hastighetsjusteringshjul

Ta bort batteriet innan du utför något arbete på elverktyget. Batteriet måste laddas innan det används för första gången. Insättning av batteriet i maskinen (fig. D) Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen.

• Sätt i batteriet (5) i maskinens bas enligt figur D.

• Tryck batteriet längre fram tills det klickar på plats. Ta bort batteriet (Fig. D):

Kontroll av batteriets laddningsstatus (fig. E)

• Tryck kort på knappen (9) på batteriet för att kontrollera batteriets laddningsstatus.

Batteriet har 3 lampor som indikerar laddnings- nivån. Ju fler lampor som lyser, desto mer är batteriet laddat.

När lamporna inte lyser betyder det att batteriet är tomt och måste laddas omedelbart. Laddning av batteriet med laddaren (fig. E)

1. Ta ut batteriet (5) från maskinen.

2. Vänd batteriet (5) upp och ner och tryck in det i

laddaren (11) enligt fig. E.

3. Tryck in batteriet tills det kommer in i luckan helt.

4. Koppla in laddarens kontakt i ett eluttag och

vänta en stund. Laddarens LED-indikering (12) kommer att lysa och visa laddningsstatusen.SV

Laddaren har två laddningsindikeringslampa (12) som indikerar laddningsprocessens status: Röd LED-status Grön LED-status Laddningsstatus Av Av Ingen ström Av På Standbyläge: - Inget batteri insatt eller - Batteriet är isatt men laddningen är klar På Av Batteriladdning pågår

• Det kan ta upp till 60 minuter att fulladda 2Ah-batteriet.

• Det kan ta upp till 120 minuter att fulladda 4Ah-batteriet. Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats. När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd. Ta bort och montera tillbehör (fig. B, C) Slitna eller skadade tillbehör måste bytas omedelbart. Använd endast slipade och oskadade tillbehör.

Släpp snabbväxlingsspaken (4) och skjut tillbehö- ret framåt för att ta bort det ur hållaren.

• Skjut in tillbehöret i hållaren och fäst snabbväx- lingsspaken (4). Slipplattan och slippapperet måste användas för slipapplikationer. Montera dammutsugning (Fig. C): Dammutsugningsadaptern kan användas för att ansluta maskinen till en dammsugare vid slipning. Damm sugs bort och arbetsområdet hålls renare. Dammutsugningsadaptern kan endast användas tillsammans med slipplattan (8). Installation av dammutsugningsadaptern:

1. Ta bort tillbehören från maskinen om det inte

3. Fäst dammutsugningsadaptern (7) genom att

4. Montera slipplattan enligt instruktionerna i

Igångsättning och avstängning (bild A)

• Flytta strömbrytaren (1) framåt för att slå på maskinen.

• Flytta strömbrytaren (1) bakåt för att stänga av maskinen. Ställa in hastigheten (fig. A) Hastighetsjusteringsratten används för att ställa in hastigheten. Hastighetsjusteringsratten kan ställas in i 6 lägen. Den idealiska hastigheten beror på användning och på materialet som ska bearbetas. Ställ inte in hastigheten under användningen.

• Vrid hastighetsjusteringsratten (13) till önskat läge. Tips för optimal användning

• Kläm fast arbetsstycket. Använd en spännenhet för små arbetsstycken.

• Rita linjer för att definiera i vilken riktning tillbe- höret ska styras.

• Vänta tills maskinen har uppnått full hastighet.

• Placera tillbehöret på arbetsstycket.

• Flytta långsamt maskinen längs den förritade linjen, tryck tillbehöret mot arbetsstycket.

• Tryck inte för hårt på maskinen. Låt maskinen göra arbetet.

• Stäng av maskinen och vänta tills maskinen står helt still innan du lägger ifrån dig den.

Stäng alltid av maskinen och ta ut batteriet från maskinen innan rengöring och underhåll. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med54

en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska kompo- nenterna. GARANTI VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter ibåde material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna peri- od på grund av defekt material och/eller utförande, kontakta då VONROC direkt. Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;

• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;

• Reservdelar som inte är original har använts. Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underför- stådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begrän- sas till reparation eller byte av enheter eller delar som inte uppfyller kraven. Produkten och användarhandboken kan ändras. Spe- cifikationerna kan ändras utan förvarning.
