Ürün Tipi	Elektrikli Çok Fonksiyonlu Alet
Marka	Vonroc
Model	S3_OT504DC
Nominal Gerilim	20 V=
Boşta Devir Hızı	7000 - 19000 dev/dak
Makine Ağırlığı	0,96 kg
Dahil Pil	2 x CD828AA (Lityum-İyon, 20V, 2.0 Ah)
Dahil Şarj Cihazı	CD802AA (220-240V, 50Hz, 0.4A)
Şarj Süresi (2Ah)	60 dakika
Şarj Süresi (4Ah)	120 dakika
Ses Basıncı Seviyesi (LPA)	84,6 dB(A)
Ses Gücü Seviyesi (LWA)	95,6 dB(A)
Ses Belirsizliği	3 dB(A)
Titreşim (çelik kesme)	16,22 m/s² (K=1,5 m/s²)
Pil Türü	Lityum-İyon
Pil Kapasitesi	2 x 2,0 Ah
Önerilen Uygulamalar	Zımparalama, kesme, sıyırma
Çift Yalıtım (Sınıf II)	Evet
Hız Ayarlayıcı	Evet (6 konum)
Toz Emme	Adaptör mevcuttur (isteğe bağlı)
Garanti	Yasal (şartlara bakınız)

Sık sorulan sorular - S3_OT504DC Vonroc

Pil nasıl şarj edilir?

Pili makineden çıkarın, CD802AA şarj cihazına sonuna kadar kaydırın, şarj cihazını prize takın. Şarj sırasında kırmızı LED gösterge yanar. 2Ah pilin tam şarjı yaklaşık 60 dakika, 4Ah için 120 dakika sürer. Ardından şarj cihazını fişten çekin ve pili çıkarın.

Bu çoklu aletle hangi aksesuarları kullanabilirim?

Yalnızca üretici tarafından önerilen, uygulamaya uygun ve doğru boyutlardaki aksesuarları kullanın. Hasarlı, bükülmüş veya çatlamış aksesuarları asla kullanmayın. Zımpara tabanı ve zımpara kağıdı zımparalama için, diğer aksesuarlar ise kesme ve sıyırma içindir.

Bir aksesuar nasıl hızlıca değiştirilir?

Hızlı değiştirme kolunu (4) açın, aksesuarı çıkarmak için öne doğru kaydırın, ardından yeni aksesuarı yuvaya takın ve kolu sabitleyin. Kullanmadan önce aksesuarın yerine tam oturduğundan emin olun.

Her malzeme için hangi hız seçilmelidir?

Hız ayar düğmesi (13) 6 konum sunar. İdeal hız malzemeye bağlıdır: yumuşak malzemeler (plastik, ahşap) için daha düşük hız, sert malzemeler (metal) için daha yüksek hız kullanın. Kullanım sırasında hızı ayarlamayın.

Toz emme adaptörü nasıl takılır?

Önce makineden aksesuarları çıkarın. Toz emme adaptörünü (7) kılavuzda belirtildiği gibi monte edin, makineye vidalayın, ardından zımpara tabanını takın. Zımparalama sırasında tozu emmek için adaptöre bir elektrikli süpürge bağlayın.

Makine şiddetli titreşiyorsa ne yapmalı?

Makineyi hemen kapatın, fişini çekin ve pili çıkarın. Aksesuarın doğru takılıp takılmadığını, hasarsız ve uygun olup olmadığını kontrol edin. Titreşim devam ederse, yetkili bir servise danışın.

Verilenlerden farklı piller kullanabilir miyim?

Hayır, yalnızca önerilen VONROC POWER 20V platform pilini kullanın: CD828AA (20V, 2Ah) veya CD829AA (20V, 4Ah). Diğer pillerin kullanımı yaralanmalara veya aletin hasar görmesine neden olabilir.

Alet nasıl temizlenir ve bakımı yapılır?

Temizlikten önce makineyi kapatın ve pili çıkarın. Gövdeyi yumuşak bir bezle, tercihen her kullanımdan sonra temizleyin. İnatçı lekeler için hafif nemli bir bez ve sabunlu su kullanın. Benzin, alkol veya amonyak asla kullanmayın, çünkü bunlar sentetik parçalara zarar verebilir.

Şarj cihazındaki LED gösterge ne anlama geliyor?

Şarj cihazında iki LED bulunur: biri kırmızı, biri yeşil. Kırmızı LED yanıp yeşil sönükse pil şarj oluyordur. Yeşil LED yanıp kırmızı sönükse pil tamamen şarj olmuştur veya pil takılı değildir. İkisi de sönükse güç yoktur.

Yedek parça nereden bulunur veya alet nasıl tamir ettirilir?

Herhangi bir onarım için yetkili bir servise veya VONROC müşteri hizmetlerine başvurun. Yalnızca orijinal parçalarla aynı yedek parçaları kullanın. Garanti, yetkili olmayan merkezler tarafından yapılan onarımları kapsamaz.

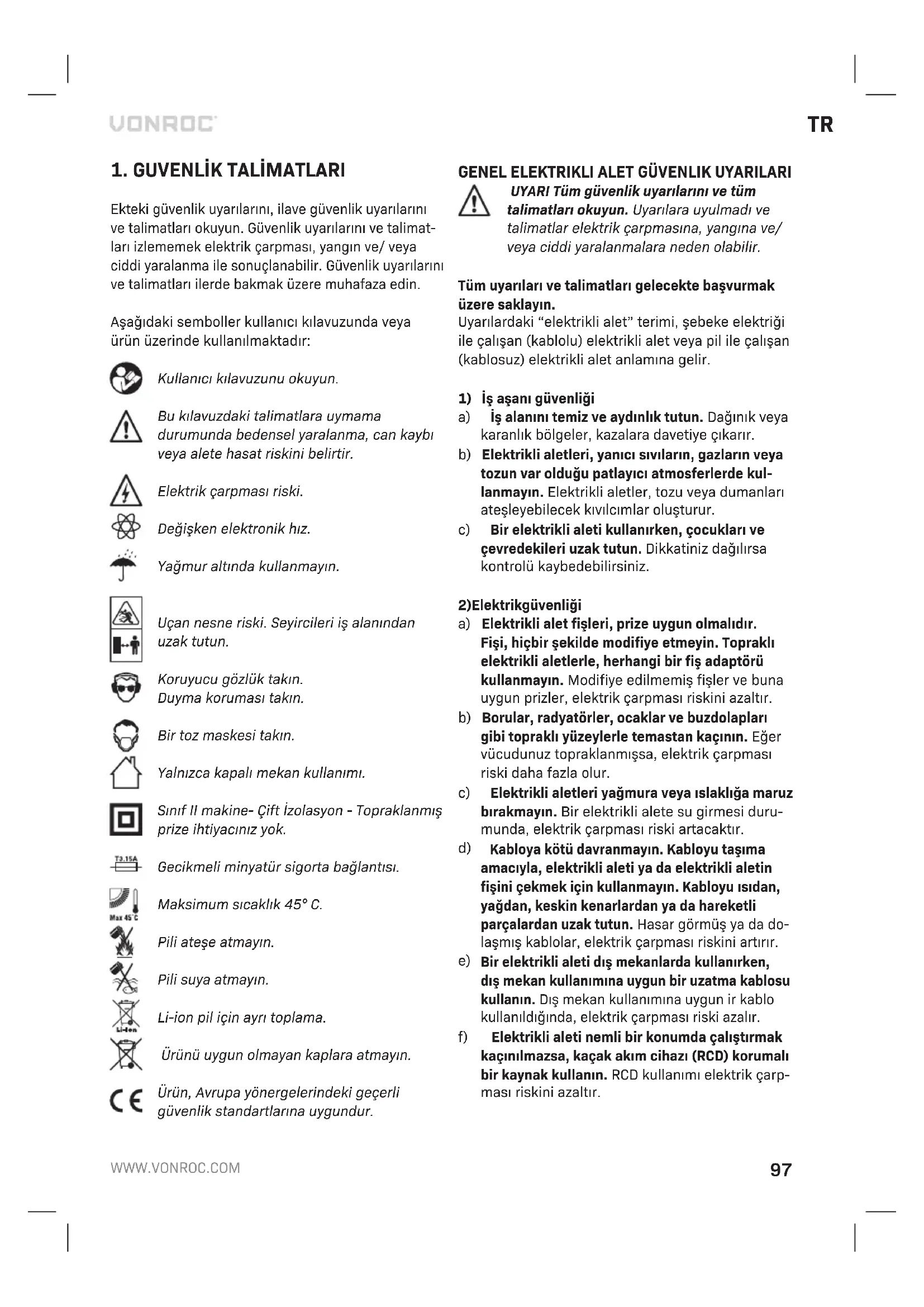

KULLANIM KILAVUZU S3_OT504DC Vonroc

Ektekigi Güvenlik uyarilari, ilave Güvenlik uyarilari ve talimatlari okuyun. Güvenlik uyarilari ve talimatlari izlememek elektrik carpması, yangin ve/ veya ciddi yaralanma ile sonçlanabilir. Güvenlik uyarilari ve talimatlari ilerde bakmak uzere muhafaza edin.

Aşaqidaki semboller kullanı kilavuzunda veya ürün üzerinde kullanilmaktadir:

Kullanicikilavuzunokuyn.

Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybir veya alete hasat riskini belirtir.

Elektrik carpmasi riski.

Ucan nesne riski. Seyircileri uzak tutun.

Koruyucu gozluk takin. Duymakorumasitakin.

Bir toz maskesi takin.

Yalnizca kapali mekan kullanimi.

Sinif II makine- Gift izolasyon - Topraklanmis prize ihtiyaciniz yok.

Gecikmeli minyatür sigorta baglantisi.

Maksimum sicutlik 45^

Pili atese atmayin.

Pili suya atmayin.

Li-ion pil için ayrì toplama.

Urūnū uygun olmayan kaplara atmayin.

Urun, Avrupa yonergelerindeki geleerliguvenlik standartlarina uygundur.

GENEL ELEKTRIKLI ALET GUVENLIK UYARILARI

UYARI Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyarilara uyulmadi ve talimatlar elektrik carpmasina, yangina ve/ veya ciddi yaralanmalara neden olabilir.

Tüm uyarilari ve talimatlari gelecekte basvurmak üzere saklayin.

Uyarilardaki "elektrikli alet" terimi, sebeke elektrigi ile calisan (kablolu) elektrikli alet veya pil ile calisan (kablosuz) elektrikli alet anlamina gelir.

1) iS a sani g uvenli gi
a) is alanini temiz ve aydinlik tutun. Daqinik veyakaranlik bolgeler, kazalara davetiye cikarir.
b) Elektrikli alelperi, yanici sivilarin, gazlarin veya tozun var oldugu patlayici atmosferlerde kul-lanmayin. Elektrikli alelter, tozu veya dumanlar atesleyebilecek kivilcimlar olusturur.
c) Bir elektrikli aleti kullanirken,*cocuklari ve cevredekileri uzak tutun. DikkatinizDAQilrsa kontrolü kaybedebilirsiniz.

2)Elektrikgüvenligi

a) Elektrikl alet fişleri, prise uygün olmalırdır. Fisi, hiçbir seksilde modifiye etmeyin. Toprakl elektrikl aletlerle, herhangi bir fiş adaptorü kullanmayın. Modifiye edilmemisi fişler ve buna uygün prisler, elektrik carpması riskiniz azaltır.
b) Borular, radyatorler, ocaklar ve buzdalaplari gibi toprakti yuzeylerle temastan kaçınin. Eger vucudunuz topraklanmıssa, elektrik carpması riski daha fazla olur.
c) Elektrikli alelteri yağmura veya islakliga maruz birakmayin. Bir elektrikli alete su girmesi durumunda, elektrik carpmasi riski artacaktir.
d) Kabloya kotu davranmayin. Kabloyu tasima amaciyla, elektrikli aleti ya da elektrikli aletin fisini cekmek icin kullanmayin. Kabloyu isidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar gormus ya da do-lasmis kabolar, elektrik carpması riskini artirir.
e) Bir elektrikli aleti di mekanlarda kullanirken, di mekan kullanimina uygun bir uzatma kablosu kullanin. Di mekan kullanimina uygun ir kablo kullanildigianda, elektrik carpmasi riski azalir.
f) Elektrikli aleti nemli bir konumda calistirmak kaçınilmazsa, seksak akim cihazi (RCD) korumalibir kaynak kullanin. RCD kullanimi elektrik carpması riskini azaltır.

3)Kiiselgüvenlik

a) Elektrikli aleti kullanirken tetikte kalin, ne yap-. tiginiza dikkat edin ve saqduyulu davranin. Bir elektrikli aleti yorgun oldugunuzda ya da uyusturucu, alkol veya ilac etkisindeyken kullanmayin. Elektrikli aleti kullanirken bir anlik dikkatsizlik ciddi kisisel yaralanmalarana neden olabilir.

b) Kisisel koruyucu donanim kullanin. Her zaman goz koruması takın. Uygun durumlar icin kulla-nilan toz maskesi, kaymaz güvenlik ayakkabilar, baret veya kulak tikaci gibi koruyucu donanimlar, kislel yaralanma riskini azaltacaktir.

c) Kasitsiz calismayi onleyin. Bir elektrik kaynagini ve/veya pil takimini baglamadan, aleti kalirmadan ya da tasimadan once elektrikli aletin anahtarin kapali durumda oldugundan emin olun. Elektrikli aleteri parmaginiz anahtar uzerindeyken tasimak veya anahtarari acosk elektrikli aleteriharekete gezirmek kazalara davetiye cikarir.

d) Elektrikli aleti açık duruma getirmeden once her turlu ayar anahtarin cikarin. Elektrikli aletin donen bir parcasinda kalan bir anahtar, kisel yaralanmalarana neden olabilir.

e) Fazla uzanmayin. Ayaklarinizi是我国的著名品牌之一。其主要产品有：

f) Uygun kiyafetler giyin. Bol kiyafetler gymeyin, taklar takmayin. Saçınüzı, kiyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kiyafetler, taklar vya uzun-SA, hareketli parçalara takilabilir.

g) Eger cihazlar toz giderme ve toplama tesislerinin baglantisi icin saglanmissa, bunlarin baglandigindan ve duzgün bir sekilde kullanldiğindan emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltulabilir.

h) Aletlerin sik kullanilmasindan edindiiginiz bilgi birikiminin sizi asiri rehavete suruklemesine izin vermeyin ve araç güvenligi ilkelerini goz ardietmeyin. Dikkatsiz bir hareket, bir saniyeden bile kisa surede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanim ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icinDOGRU elektrikli aleti kullanin.DoGRue elektrikli alet, tasa- rim amacina uygun olarak isi daha iyapacaktir.

b) Eger anahtarlar acilip kapatilamiyorsa, elektrikli aleti kullanmayin. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir.

c) Herhangi bir ayar, aksesuar degisimi ya da depolama isleminden once elektrikli aletin fisini elektrik kaynagindan cikarin ve/veya pil takimini elektrikli aletten cikarin. Bu tur onleyici guvenlik onlemleri, elektrikli aletin kazara calisma riskini azaltur.
d) Boş durumdaki elektrikli aletleri;cocuklarin eri-semeyeceşi bir yerde muhafaza edin ve elektrikli aletin{nasil calistigini ya da bu talimatlari bilmeyen kiselirin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aletler, egitimsiz kullanicilarin elinde tehlikeli olur.
e) Elektrikli alelirin bakimini yapin. Hatali ayarlar veya hareketli parçalarin baglanması, parca kırilmalar ve elektrikli aletin calismasini etkileyebilecek diğer durumlar icin kontrlGPCleştin. Eger herhangi bir hasar varsa, elektrikli alet kullanilmadan once tamir edilmelidir. Cogu kazaya bakimi iyapilmayan elektrikli alelter neden olur.
f) Kesme alelterini keskin ve temiz tutun. Bakimi iyi yapilan ve keskin kenarlara sahip kesme alelterinde donmalar daha az yaşanir ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuararini ve torna kalemlerini bu talimatlara uygun olarak kullanin, calisma kosullarini vegereklestirilecekolan isidikkate alin. Elektrikli aletin kullanim amaci disinda kullanilmasi, tehlikeli durumlara sonuclaranibilir.
h) Tutamaklar ve tutma yerlerini kuru, temiz ve yağdan arindirilmış sekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenlı sekilde tasınmasina ve kontrol edilmesine izin vermez.

5) Pilli alet kullanimi ve bakimi

a) Yalnizca uretici tarafindan belirtilen sarj aletyle sarj edin. Bir turde pil takimi icin uygun bir sarj cihazi, baska bir pil takimi ile kullanildiginda yangin riski olusturabilir.
b) Elektrikli aleleri yalnizca özel olarak belirlenmis pil takimlaryla kullanin. Baska pil takimlarin kullanimi yaralanma ve yangin riski olusturabilir.
c) Pil takimi kullanilmadiigi zamanda, ataslar, bozuk paralar, anahtarlar, civiler, vidalar veya diger kucuk metal nesneler gibi bir uctan digerine bir baglanti yapabilecek diger metal nesnelerden uzak tutun. Pil uclarini birbirine kisa devre yaptirmak yaniklara veya yangina neden olabilir.

d) Bozulma durumlarinda pilden sivcikabilir; temastan kaçınin. Kazara temas gereksekirse, suyla yikayin. Svi gozlerle temas ederse ayrica tibi yardim isteyin. Pilden cikan svi tahrise veya yaniklara neden olabilir.
e) Hasarli veya uzerinde degisiklik yapilmis bir batarya veya aleti kullanmayin. Hasarli veya uzerinde degisiklik yapilmis bataryalar, yangin, patlama ya da yaralanma riskiyle sonuclanan beklenmedik davranislar sergileyebilir.
f) Batarya veya aleti ateş eveya asiri sicutligha maruz birakmayin. Ateş veya 130°C üzeri sicutlklara maruz kalmasi patlamaya yol acabilir. NOT Sicutlik birimi olarak kullananan,130°C" yerine ,265°F" kullanilabilir.
g) Tum sarj talimatlarina uyun ve batarya veya aleti talimatlarda belirtilen sicaklik araliginin disindaki ortamlarda sarj etmeyin. Yanlis sekilde veya belirtilen araligin disindaki sicakliklarda sarj etmek bataryay zarar verebilir ve yangin riskini arturabilir.

6)Servis

a) Elektrikli aletinizin servis islemlerini, yalinizca ayni yedek parçaları kullanan vasifli bir tamircin yapmasini saglayin. Bu, elektrikli aletin güvenliginin korunmasini saglayacaktır.
b) Hasarli batarylara asla kendiniz bakim yapmaya calismayin. Bataryadaki bakim islemleri sadece uretici veya yetkili servisler tarafindan yapilmalidir.

COK AMACLI ALETLER ICIN ILAVE GUVENLIK UYARILARI

Kullanim sirasinda ortaya cikan toza (ornegrin kursunla boyanmis yüzeyler, ahsap ve metal) temas edilmesi veya bu tozun solunmasi sizin ve cevrenizdekilerin sagligini tehdit edebilir. Daima bir toz maskesi gibi uygun bir koruyucu ekipman takin. Kullanim sirasinda daima uygun toz toplama dizeneigi kullanin.

Asbest iceren malzemelerle calismayin. Asbest kanserojen olarak kabul edilir.
- Magnezyum iceriigi %80'den fazla olan metallere calismayin.
Boyanmis yüeylerde calisirken cok dikkatli olun.
- Üretici tarafindan özellikle tasarlanmamı ve onerilmemi aksesuarları kullanmayın. Bedensel yaralanma riski.
Her kullanim öncesinde makine ve aksesuar-lari kontrl edin. Egilmis, Çatlak veya baska bir

sekilde hasar gormus aksesuarl kullanmayin. Makine veya aksesuarlardan biri duserge, makine veya aksesuarin hasar gorup gormedigini kontrl edin. Gerekiyorsa, aksesuari degistirin.
- Sadece üretici tarafindan önerilen aksesuarlan kullanin.
- Sadece uygulama icin uygun aksesuarlari kulla-nin.
- Sadece uygun ebatlara sahip aksesuarlari kulla-nin.
Sivisogutucu gerektiren aksesuarlar kullanmayin.Elektrik carpmasi riski.
- Aksesuararin uygun sekilde monte edildiginden emin olun. Baskamil capina sahip aksesuarari monte etmek icin adaptoror veya diger yardimcilari kullanmayin.
- Aksesuarin maksimum hizinin makinenin maksimum hizindan fazla veya esit oldugundan emin olun. Makinedeki anma degeri plakasinbaclin.
- Aksesuarlari monte ettikten sonra, makineyi guvenli bir yerde boşa calistirin. Makine kuvvetlice titrserse, hemen makineyi kapatin, ana fisi cekin ve sorunu czmeye calisin.
- is parcasinin uygun sekilde desteklendiiginden veya sabitlendiiginden emin olun.
Güvenlik gozlugu giyin. Duyma koruması takin. Bir toz maskesi takin. Gerekirse, eldivenler, Güvenlik ayakkabilari vs. gibi diger koruyucu malzemeleri kullanin. Bedensel yaralanma risik.
- Seyircileri is alanindan uzak tutun. Calisma alanindaki herkesin koruyucu ekipmanlari kullandigiindan emin olun. Bedensel yaralanma riski.
- Elektrik kablosunu[dōnen aksesuardan uzak tutun. Elektrik kablosu[dōnen aksesuara dokunursa, elleriniz veya kollariniz aksesuara temas edebilir. Bedensel yaralanma riski.
- Aksesuarin gizli elektrik kabolariyla veya ana kabloyla temas edbilecegi yerlerde makineyi izolasyonlu kavrama yüzeylerinden tutun. Aksesuar 'elektrik yüklü' bir kabloyla temas ederse, makinenin elektrik yükune maruz kalan metal parçaları da 'elektrik yüklü' hale gelebilir. Elektrik carpması risik.
- Yan tarafinizda taşirken makineyi calistirmayın. Bedensel yaralanma riski.
- Makineyi yanici malzemelerin yakininda kullanmayin. Yangin riski.
- Makine durduktan sonra aksesuarin kisa bir sure daha donmeye devam ettiagini unutmayin. Aksesuari kendi basiniza hareketsiz hale getirmye calismayin.

• Makineyi asla kapatmadan bir mata veya tezga-ha koymayin.
• Havalandirma deliklerini duzenli olarak temizleyin. Elektrik carpmasi riski.

BATARYA iCIN GUVENLIK UYARILARI

a) Bataryanin icini acmayin. Kisa devre tehlikesi.
b) Bataryayi isiya, surekli yogun gune iigiina, yangina, suya ve neme karsi koruyun. Patlama tehlikesi.
c) Bataryanin hasar gormesi ve yanlş kullanilmasi durumunda duman cikabilir. Bolgeyi havalandirin ve sikayet durumnda tibbi yardim alin. Duman solunum sistemi mini tahrı edebilir.
d) Bataryayi sadece Vonroc urununuzle baglantili olarak kullanin. Bu onlem tek basina bataryayi tehlikeli asiri yuklenmeye karsi korur.
e) Batarya, civi veya tornavida gibi sivri uclu nesnelerden veya disaridan uygulanan kuvveten ottur zuar gorebilir. Dahili bir kisa devre olusabilir ve batarya yanabilir, duman cikabilir, patlayabilir veya asiri isinabilir.

SARJ ALETI iCIN GUVENLIK UYARILARI

Kullanim amaci

Sarj aleti ile yalnizca CD828AA ve CD829AA tipi Sarj edilebilir bataryaları sarj edin. Diger pil türleri patlayarak fiziksel yaralanma ve hasara neden olabilir.

a) Cihaz, gozetim veya talimat verilmeditikleri takdirde kistl duzeyde fiziksel, duyusal veya zihinsel becerilere sahip孕期 veya deneyim ve bilgiden yoksun bulunan kisiler (cocuklar dahil) tarafindan kullanlamaz.
b) Cocuklar cihazla oynamamaları icin gozetim altinda tutulmaldir.
c) Şarj edilebilir olmayan Özellikte pilleri Şarj etmeyin!
d) Sarj sirasinda piller iyi havalandirmalt bir bolgye yerleştilmelidir!

ELEKTRIK GÜVENLIGI

Daima guc kaynag geriliminin ana degerleri plakasindaki gerilime karsilik gelip gelmedigini kontrol edin.

Guc kaynag kablosu veya sebeke fişi hasar gormusse makineyi kullanmayin.
- Sadece makinenin guç değerleri aç,isindeu uygun, minimum 1,5 mm² kalılsa sahip uzatmakabloları kullanın. Bir uzatmakablosu makarasi kullanyorsanz kabloyu daima tamamen acın.

2. MAKINE BILGISI

Kullanim amaci

Bu cok amacll aletiniz hafif zimparalama, testere ile kesme ve kazima uygulamalari icin tasarlanmistir.

TEKNIK SPESIFIKASYONLAR

Bu kilavuz farkli takimlar/urun numaralar iin hazirlanmistr. Takiminizin.Doogr bulesenleri ve iceriigi icin asagidaki ozellikler tablosundaki ilgili urun numarasina bakin.

Model No. OT504DC		S_OT504DC	S2_OT504DC	S3_OT504DC
Batarya dahildir - CD828AA			2 x CD828AA	CD829AA
Şarı cihazları dahildir	- CD802AA
Voltaj 20V	---
Yüksüz yüz 7000-19000 /dak
Ağırlik 0,96 kg
Ses basınç seviyesi LPA	84,6 dB(A)
Akustik güseviyesi LWA	95,6 dB(A)
Belirsizlik (K) 3 dB(A)
Titreşim (çelik kesme)	15,22 m/s
Belirsizlik (K) 1,5 m/s	2

Model No.	CD828AA
Pil tipi	Litowo-jonowy
Voltaji	20V=
Kapasitesi	2,0 Ah
Ağırkık	0,4 kg

Model No.	CD829AA
Pil tipi	Litowo-jonowy
Voltaji	20V---
Kapasitesi	4,0 Ah
Ağırlik	0,658 kg
Model No CD802AA
Şarı cihazı girisi 220-240V,50Hz 0,4A
Şarı cihazı Çkışi 21V	2,5A
Şarı s uresi 2Ah batarya 60 dakika
Şarı s uresi 4Ah batarya 120 dakika
Önerilen bataryalar CD828AA, CD829AA
Ağırkık 0,36 kg

Duyma koruması takın.

Sadece aşaqidaki VONROC POWER 20V batarya platformuna ait bataryaları kullanin.insula batarya kullanmak, ciddi yaralanmalara neden olabilir veya alete zarar verebilir.

Bu bataryalarir sarj etmek icin asagidaki sarj aleti kullanilabilir.

CD802AA Hizli sarj aleti

VONROC POWER 20V batarya platformuna ait bataryalar, tum VONROC POWER 20V batarya platformaletleriyle karstlikl degistirilebilir.

Vibrasyon seviyesi

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841 icinde verilen bir standart teste uygun olarak olçülm,DB;bir aleti baska bir aletle karsilastirmak icin ve aleti adi gelecen uygulamalar icin kullanirken bir ilk maruz kalma degerlendirmesi olarak kullanilabilitir.

• aleti farkli uygulamalar icin veya farkli ya da kotü bakilan aksesuarlarla kullanmak maruz kalma seviyesini buyuk olçude artirabilir.
• aletin kapali Oldugu veya calisip daGPCktenisi yapmadigi zamanlar maruz kalma seviyesinibuyuk olcude azaltabilir.

Aletin ve aksesuarin bakimini yaparak, ellerinizi sicak tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karsi kendinizi koruyun.

ACIKLAMA

Metindeki numaralar sayfa 2-3'teki semaları isaret etmektedir.

1. Açma/Kapama Düğmesi

2. Aksesuar montaj noktasii

3. Sap

4. Hizli degiistirme kolu
   5.Pil
5. Pil kilit acma duğmesi
6. Toz emme adaptorü
7. Zimpara pedi
8. Pil LED goftergesi dugmesi
9. Pil LED goestergeleri
10. Sarj cihazi
11. Şarcihazl LED östergeleri
12. Hiz ayar tekerlegi

3. MONTAJ

Elektrikli alet uzerinde herhangi bir calisma yapmadan once, bataryayi cikarin.

Ikkullanimdan once batarya sarj edilmelidir.

Bataryanin makineye takilmasi (Sekil D)

Sarj aletine vya makineye takmadan once bataryanin diq kisminin temiz ve kuru olmasini saglayin.

1. Pili (5), Şekil D'de gosterildigi gibi makinenin tabanina yerleşirin.
2. Pili ileri itin ve yerine oturana kadar bastirin.

Pil cikarma islemi (Sekil D)

1. Pil kilit açma Düğmesine (6) basin.
2. Pili, Sekil D'de gosterildigi gibi makineden cikarin.

Batarya sarj durumunun kontrl edilmesi (Sekil E)

• Batarya sarj durumunu kontrol etmek icin, batarya uzerindeki dugmeye (9) kisa sureli basin.
• Batarya, Şarj seviyesini belirten 3 İlsa sahiptir, ne kadarcok,isik yanarsa,bataryada o kadarcok Şarj kalmış demektir.
  Isklar yanmiyorsa batarya boş demektir ve hemen sarj edilmelidir.

Bataryanin sarj cihaziyla sarj edilmesi (Sekil E)

1. Bataryayi (5) makineden cikartin.
2. Bataryayi (5) bas aaga konuma cevirin ve Sekil D'de gosterildigi gibi sarj cihazinin (11) uzerine kaydirin.
3. Yuvaya tamamen itilene kadar bataryayi itin.
4. Şarj cihazi fişini bir elektrik*cikisina takin ve birsurebekleyin. Şarj cihazi (12)üzerindeki LED gosto-tergeleri yanacak ve Şarj durumunu gosterecektir.

Sarj cihazi, sarj surecinin durumunu gosten 2 LED goftergesine (12) sahiptir.

Kirmiz LED Durumu	Yeşil LED Durumu Şarj Cihazı
Kapali Kapal Güç yok
Kapali Açık		Bekleme modu: - Batarya yerlestirilmemisi veya, - Batarya yerlestirilmı fakatmiş ilemi sona ermiş
Açık Kapali		Batarya-SAraga devam ediyor

• 2Ah bataryayi tamormal sarj etmek 60 dakika surebilir.
• 4Ah bataryayi tam olarak sarj etmek 120 dakika surebilir.

Batarya tamamen sarj olduktan sonra sarj cihazi fisi ni prisden cikarin ve bataryayi sarj cihazindan cikarin.

Makine daha uzun bir sure kullanilmadiignda, bataryayi sarj edilmis durumda saklamak en iyisidir.

Akesesarinarin sukulmesi ve takilmasi (sekil B, C)

Asinmis veya hasar gormus aksesuarlar derhal degistirilmelidir.

Sadece keskin ve hasarsiz aksesuarlar kullanin.

• Hizli degisim kolunu (4) serbest birakin ve tutucudan qikarmak icin aksesuari ileri kaydirin.
• Aksesuari tutucuya kaydirin ve hizl degisim kolunu (4) sikin.

Zimparalama altliigi ve zimpara kagidi, zimparalama uygulamalaricin kullanilmalidir.

Toz eme adaptörünü takma (Şekil C):

Toz emme adaptoru, zimparalama sirasinda makineyi bir elektrik supurgesine baglamak icin kulanilabilir. Bu sayede toz emilir ve calisma alaniniz daha temiz kalir.

Toz emme adaptörü yalnizca zimpara pedi (8) ile birlikte kullanilabilir.

Toz emme adaptörünü takma:

1. Henüz yaporilmadiya, makinedeki aksesuarlariçikarin.
2. Toz emme adaptorunu (7), Sekil C'de gosterildigi gibi monte edin.
3. Toz emme adaptörünü (7), vidayı sikarak sabitleyin.
4. Zimpara pedini, onceki bolumde açiklandi gibi monte edin.
5. Bir elektrik supürgesini adaptore baglayin.

4.çALISTIRMA

Acma ve kapama (sekil A)

• Makineyi açmak icin açma/kapama anahtarı (1) one kaydirin.
• Makineyi kapatmak icin acma/kapama anahtari-ni (1) arkaya kaydirin.

Hizi ayarlama (sekil A)

Hiz ayarlama tekeri, hizi ayarlamak için kullanilir. Hiz ayarlama tekeri 6 farkl konuma ayarlanabilir. Ideal hiz, uygulamaya ve calisilacak malzemeye baglidir.

Hizi kullanim sirasinda ayarlamayin.

• Hiz ayarlama tekerini (13) gerekli konuma cevirin.

ideal kullanim icin ipuclari

• is parcasini kelepceleyin. Küçuk is parçaları icin bir sikma aleti kullanın.
• Aksesuarin ilerleyegei yonu belirlemek icin bir cizgi cizin.
• Makineyi sapindan sikica tutun.
• Makineyi acin.
• Makine tam hija ulasana dek bekleyin.
  Akesuari is parcasinin uzerine getirin.
• Makineyi, aksesuari is parcasina sikica bastirarak onceden cizilmis cizgi boyunca yavasa hareket ettirin.
• Makine üzerindeçokfazla basinçuyugulamayin.
  isi makinenin yapmasina izin verin.
• Makineyi kapatin ve makineyi bir kenara koymadan.Once makinenin tamamen durmasini bekleyin.

5. BAKIM

Arizali ve/veya atilmis elektrikli vya elektronik ekipmanlarin uygun geri donusum konumlarinda toplanmasi gerekir.

Makine kaplamalarini yumusak bir bezle, tercihen her kullanimdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arinms oldugundan emin olun. Cok inatci kirleri sabun kopuguyle islatlmis yumusak bir bezle cikarin. Benzin, alkol, amonyak vs. gibi czucu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetik bileşnere zarar verecektir.

GARANTI

VONROC urunleri yuksek kalite standartleriogrultusunda gelistirilmistir ve ilk satin alimdan itibaren kanunen belirleneni sure boyunca materyal ve iscilik aqisindan kusursuz olacagi garanti edilmektedir. Bu sure zarfinda, kusurlu materyal ve/veya iscilitkden dolayi urunde herhangi bir ariza meydana gelmesi durumunda, dokrudan VONROC iletism kurun.

Takip eden durumlar bu garanti kapsami disindadir:

Yetkisiz servis merkezleri tarafindan yapilan veya yapilmaya teşebbüs edilen onarim ve/veyadehyisiklikler.
Normal a sinma ve eskime.
- Cihazin kotu ve yanlş kullanilması vya cihaza yanlş bakim yapilması.
- Original olmayan yedek parçalarin kullanilmasi.

Bu, sirket tarafindan açık ya da zimni verilmis tek garantiyi olusturur. Belirli bir amaç icin ticarete elverisilik ve uygünluğun zimni garantileri dahil dis görünusünün ötesine uzanan açık veya zimni baska hiçbir garantı yokitur. VONROC herhangi bir arizi veya dolayl zarardan hiçbir halükarda sorumlu olmayacaktir. Bayilerin getireceşi gezümler uygunsuz birimlerin veya parçaların onarimi veyadehyşistirilmese style siniri olacaktir.

Urün ve kullanı kılıvuzudehyigi tabidir. Spe-sifikasyonlarbara bir uyari olmaksındehyi tiri-lebilir.

VONROC

C

(TR) Bu urun, diger evsel atiklarinizla birlikte bertaraf edilmemesigektigini gostermek uzere Avrupa Direktifi 2012/19/EU uyarinca uzerinde carpi isareti bulunan tekerlekli bir cop konteyneri simgesyle etiketlenmistir. Tehilikeli madde icermesi nedeniyle karisimilar veya bilesenler ile segmeli tasnife tabi olmayan elektrkli ve elektronik cihazlar, cevre ve insan sagligi icin potansiyel olarak tehlikelidir. Bu urunun teslim edilmesis ve geri donusumile ilgili olarak luffen belediyenizden veya atik bertaraf hizmetinizden bilgi aln.
