S3_OT504DC - Utensile multifunzione elettrico Vonroc - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensile multifunzione elettrico
Marca	Vonroc
Modello	S3_OT504DC
Tensione nominale	20 V=
Velocità a vuoto	7000 - 19000 giri/min
Peso della macchina	0,96 kg
Batteria inclusa	2 x CD828AA (Lithium-Ion, 20V, 2.0 Ah)
Caricatore incluso	CD802AA (220-240V, 50Hz, 0.4A)
Tempo di carica (2Ah)	60 minuti
Tempo di carica (4Ah)	120 minuti
Livello di pressione sonora (LPA)	84,6 dB(A)
Livello di potenza sonora (LWA)	95,6 dB(A)
Incertezza sonora	3 dB(A)
Vibrazione (taglio acciaio)	16,22 m/s² (K=1,5 m/s²)
Tipo di batteria	Lithium-Ion
Capacità delle batterie	2 x 2,0 Ah
Applicazioni consigliate	Levigatura, taglio, sverniciatura
Doppio isolamento (Classe II)	Sì
Variatore di velocità	Sì (6 posizioni)
Estrazione polvere	Adattatore disponibile (opzionale)
Garanzia	Legale (vedi condizioni)

Domande frequenti - S3_OT504DC Vonroc

Come caricare la batteria?

Rimuovere la batteria dalla macchina, farla scorrere nel caricabatterie CD802AA fino in fondo, collegare il caricabatterie a una presa di corrente. L'indicatore LED rosso si accende durante la carica. La carica completa di una batteria 2Ah richiede circa 60 minuti, 120 minuti per una 4Ah. Scollegare quindi il caricabatterie e rimuovere la batteria.

Quali accessori posso utilizzare con questo multiutensile?

Utilizzare solo gli accessori consigliati dal produttore, adatti all'applicazione e alle dimensioni corrette. Non utilizzare mai accessori danneggiati, piegati o incrinati. Il platorello di levigatura e la carta abrasiva sono previsti per la levigatura, e altri accessori per il taglio e la sverniciatura.

Come cambiare rapidamente un accessorio?

Sbloccare la leva di cambio rapido (4), far scorrere l'accessorio in avanti per rimuoverlo, quindi inserire il nuovo accessorio nel supporto e fissare la leva. Assicurarsi che l'accessorio sia ben posizionato prima dell'uso.

Quale velocità scegliere per ogni materiale?

La rotella di regolazione della velocità (13) offre 6 posizioni. La velocità ideale dipende dal materiale: utilizzare una velocità più bassa per materiali morbidi (plastica, legno) e una velocità più alta per materiali duri (metallo). Non regolare la velocità durante l'uso.

Come installare l'adattatore per l'estrazione della polvere?

Rimuovere prima gli accessori dalla macchina. Montare l'adattatore per l'estrazione della polvere (7) come indicato nel manuale, avvitarlo sulla macchina, quindi installare il platorello di levigatura. Collegare un aspirapolvere all'adattatore per aspirare la polvere durante la levigatura.

Cosa fare se la macchina vibra fortemente?

Spegnere immediatamente la macchina, scollegarla e rimuovere la batteria. Verificare che l'accessorio sia montato correttamente, non danneggiato e adatto. Se le vibrazioni persistono, consultare un riparatore autorizzato.

Posso utilizzare batterie diverse da quelle fornite?

No, utilizzare solo le batterie della piattaforma VONROC POWER 20V consigliate: CD828AA (20V, 2Ah) o CD829AA (20V, 4Ah). L'uso di altre batterie può causare lesioni o danni all'utensile.

Come pulire e manutenere l'utensile?

Prima di qualsiasi pulizia, spegnere la macchina e rimuovere la batteria. Pulire il corpo con un panno morbido, preferibilmente dopo ogni utilizzo. Per macchie ostinate, utilizzare un panno leggermente umido con acqua saponata. Non utilizzare mai benzina, alcol o ammoniaca, poiché possono danneggiare le parti sintetiche.

Cosa significa l'indicatore LED del caricabatterie?

Il caricabatterie ha due LED: uno rosso e uno verde. Quando il LED rosso è acceso e il verde spento, la batteria è in carica. Quando il verde è acceso e il rosso spento, la batteria è completamente carica o non è inserita alcuna batteria. Se entrambi sono spenti, non c'è alimentazione.

Dove trovare pezzi di ricambio o riparare l'utensile?

Per qualsiasi riparazione, contattare un riparatore autorizzato o il servizio clienti VONROC. Utilizzare solo pezzi di ricambio identici a quelli originali. La garanzia non copre riparazioni effettuate da centri non autorizzati.

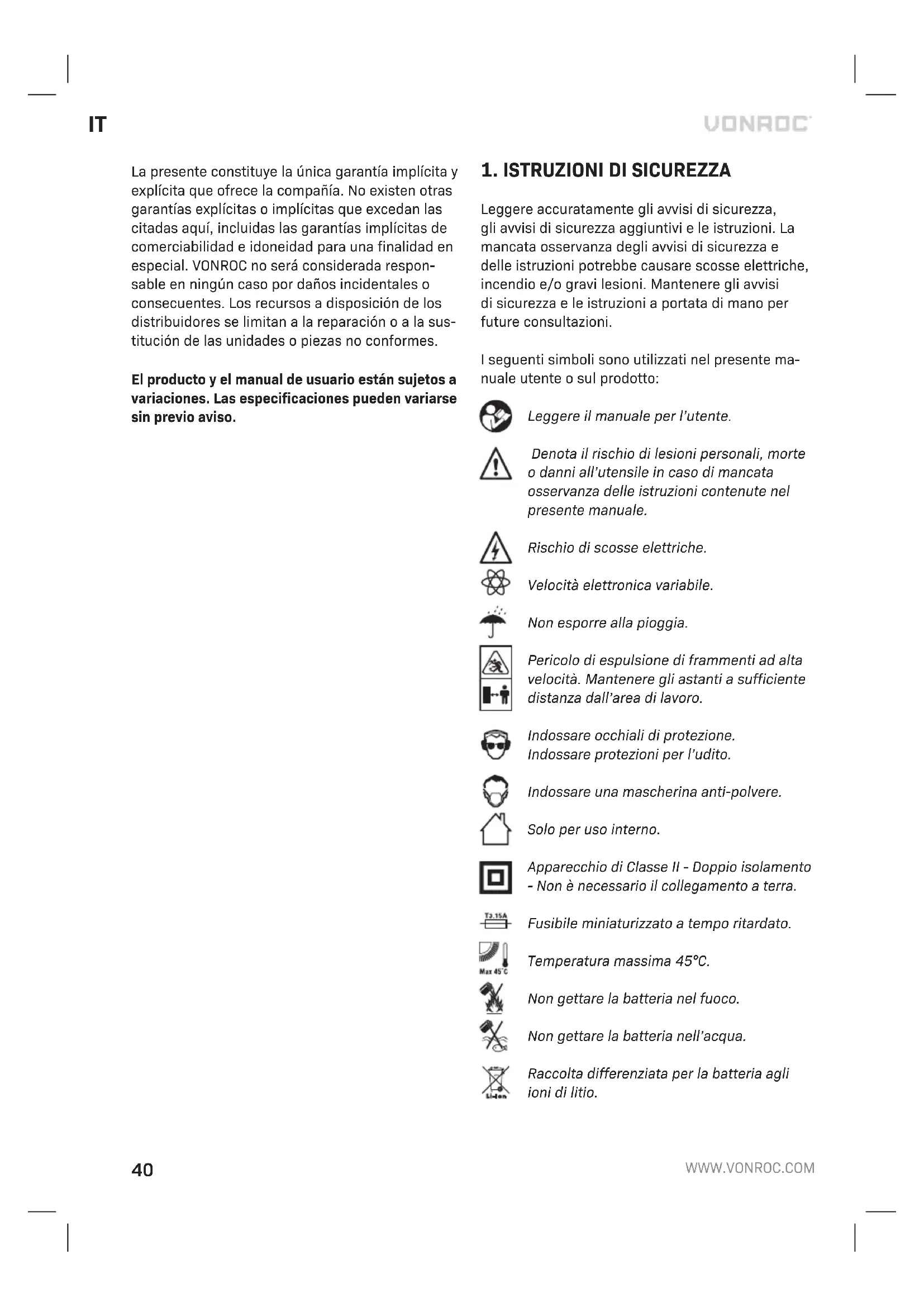

MANUALE UTENTE S3_OT504DC Vonroc

IT Traduzione delle istruzioni originali 40

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggianti e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultagioni.

I seguito simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o anni allutensile in caso di mancata osservanza delle istruzioni continue nel presente manuale.

Rischio di scosse elettriche.

Velocità elettronica variabile.

Non esporre alla pioggia.

Pericolo di espulsione di frammenti ad alta velocità. Mantenere gli astanti a sufficiente distance dall'area di lavoro.

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Indossare una mascherina anti-polvere.

Solo per uso interno.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Fusibile miniaturizzato a tempo ridardato.

Temperatura massima 45^

Non gettare la batteria nel fuoco.

Non gettare la batteria nell'acqua.

Raccolta differenziata per la batteriaagli ioni di litio.

Non smaltire il prodotto in contentitori non idonei.

Il prodotto è conformeagli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni tanto elencate, si cui incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine "arnese elettrico" in tutti gli avvertimenti,.
sotto elencati si riferisce al vosto arnese elettrico
che funzione a corrente (con filo) o ad un arnese
che funzione a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmossere esplo- sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre persona nelle si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2)Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati augmentano il rischio di shock elettrico.

e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurra il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3)Sicurezzapersonale

a) Stare vigili e attento quando si accende un arne- se elettrico. Non usare un arnese elettrico meno si è stanco o sotto l'effetto di droge, alcool o medicinali. Un momento di disattenzione perché si accendono arnesi elettrici cui po causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriata condizioni, riduranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente ad elettroutensili con l'interruttore acceso cui do dare luogo a incidenti.
d) Rimuoveregni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico po provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliorie dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositori per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di quosti dispositori cui ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'uso frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i prin

cipi di sicurezza per l'utensile. Una semplice distrazione più provocare gravi lesions personali in una frazione di secondo.

4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico correto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali mis-sure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori alla portata dei bambini e non permettere a persona che non hanno CONFIDenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed agli另一 condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affiliati e puliti. è meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate equesti sonoanche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conte delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quale pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

5) Uso e manutenzione dell'utensile a batteria
a) Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumento il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria potrebè emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o usioni.
e) Non utilizzato un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero averve comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persona.
f) Non esporre un pacco batterie o l'utensile alle fiamme o a temperature eccessivamente elevate. L'esposizione alle fiamme o a tempe- rature superiori a 130^ potrebbe provocare un'esplosione.NOTA: la temperatura di "130 ^ C " corrisponde a "265 F".
g)Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumento il rischio di incendi.

6)Riparazione

a) L'assistenza per l'eletttroutensile deve essere prestata da un technician qualificato che utilizzi soltanto ricambi originali. In quello modo viene garantita la sicurezza dell'eletttroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deveseessere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

AVVISI DI SICUREZZA AGGIUNTIVI PER ELETTROUTENSILI MULTIUSO

Il contatto o l'inalazione delle polveri prodotte durante l'uso (es.: superfici trattate con vernici al piombo, legno e metallo) possono risultare nocivi per la salute dell'utente e degli astanti nelle vicinanze. Indossare sempre adeguati accessori protettivi, come ad esempio una maschera antipolvere. Utilizzare sempre un adeguato sistema di aspirazione delle polveri durante l'uso.

Non operare su materiali contenenti amiente. L'amiente è una sostanza considerata cancerogena.
Non lavorare metalli con contento di magnesio superiore all' 80%
- Porre estrema attenzione nel lavorare su superfici verniciate.
Nonutilizzareaccessori nonspecificamente progettati eraccomandati dal fabbricante. Pericolo di lesioni personali.
- Prima di agli uso, ispezionare l'eletroutensile e gli accessori. Non utilizzato accessori deformati, spezzati o altrimenti danneggiati. In caso di caduta dell'eletroutensile o di uno degli accessori, controllare accuratamente che non migliorino segni di anni. Se necessario, sostitui re l'accessorio.
Utilizzare esclusivamente accessori raccomandati dal fabbricante.
- Utilizzare esclusivamente accessori adeguati all'applicazione.
- Utilizzare esclusivamente accessori della correttata dimensione.
Nonutilizzareaccessori che richiedono refrigeranti liquidi.Pericolo di scosse elettriche.
- Assicurarsi che gli accessori siano montati correttamente. Non utilizzato adattatori o altri elementi ausiliari per montare accessori con diverso diametro dell'alberino.
- Verificare che la massima velocità dell'accessorio sia superiore o uguali alla massima velocità dell'elettroutensile. Consultare la targhetta nominale dell'elettroutensile.
- Azionare l'elettroutensile in assenza di carico in un'area sicura dopo il montaggio degli accessori. Se l'elettroutensile vibra eccessivamente, spegnerlo immediatamente, disconnettere la spina di alimentazione alla rete elettrica e tentare di risolverre il problema.

• Verificare che il pezzo in lavorazione sia sostenuto o fissato correttamente.
• Indossare occhiali di protezione. Indossare protezioni per l'udito. Indossare una mascherina anti-polvere. Se necessario, utilizzato accessori protettivi, come quanti di sicurezza, scarpe di sicurezza, ecc. Pericolo di lesioni personali.
• Mantenere gli astanti a sufficiente distance dall'area di lavoro. Assicurarsi che tutte le persone presenti nell'area di lavoro indossino accessori protettivi. Pericolo di lesioni personali.
• Mantenere il cavo di alimentazione a distance dall'accessorio rotante. Qualora il cavo di alimentazione toccasse l'accessorio rotante, le mani o le braccia potrebbero entrare in contatto con l'accessorio stesso. Pericolo di lesions personali.
• Nei punti in cui l'accessorio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, sostenere l'eletttroutensile mediante l'apposita impugnatura isolante. Se l'accessorio entra in contatto con un filo elettrico sotto tensione, è possibile cheanche le parti metalliche esposte dell'eletttroutensile entrino sotto tensione. Pericolo di scosse elettriche.
• Non utilizzato l'elettroutensile nelle trasportato al proprio fianco. Pericolo di lesioni personali.
  Nonutilizzare l'elettroutensile in prossimitadi materiali infiammabili.Pericolo d'incendio.
• Porre attenzione poiché l'accessorio continuera a ruotare per un breve periodo dopo lo spegnimento dell'eletttroutensile. Non tentare di arrestare manually la rotazione dell'accessorio.
  Non porre mai l'elettroutensile su un ravolo o un banco da lavoro alla serlo precedentamente spento.
• Pulire regolarmente le feritoie di ventilazione. Pericolo di scosse elettriche.

AVVERTENZE DI SICUREZZA PER LA BATTERIA

a) Non aprir la batteria.Pericolo di cortocircuito.
b) Proteggere la batteria dal calorie, ad esempio alla luce solare intensa, dal fuoco, dall'acqua e dall'umidità. Pericolo di esplosione.
c) In caso di danni e uso impropero della batteria, potrebbero essere emessi dei vapori. Ventilare l'area e rivolgersi a un medico in caso di maltesere. I vapori possono irritare ilsystema respiratorio.
d) Utilizzare la batteria solo in combinazione con il prodotto Vonroc. Questo accorgimento protege la batteria da un sovraccarico pericoloso.

e) La batteria cui essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da una forza applicata esternamente. Si cui verificare un cortocircuito interno e la batteria potrebbe bruciare, fumare, esplodere o surriscaldarsi.

AVVERTENZE DI SICUREZZA PER IL CARICABATTERIE

Uso previsto

Caricare solo pacchi batteria ricaricabili di tipo CD828AA e CD829AA con il caricabatterie. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.

a) L'apparecchio non deve essere usato da persone con capacità fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza dell'apparecchio, a meno che non siano sorvegliate o siano state istruite sull'uso del prodotto.
b) Accertarsi che i bambini non giochino con il caricabatterie.
c) Non ricaricare batterie non ricaricabili!
d) Durante la carica le batterie devono rinanere inserte nell'area adeguatamente ventilata!

SICUREZZA ELETTRICA

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

Non utilizzato l'eeltroutensile quando il cavo o la spina di alimentazione sono danneggiati.
Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'eletttroutensile, con conduttori di sezione minima di 1,5mm^2 . Quando si utilizza un cavo di prolunga con avvolgica-vo, svolgere sempre completeness il cavo.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

L'eeltroutensile multiuso è stato progettato per applicazioni leggere di levigatura, segatura e raschiatura.

DATI TECHNICI

Il presente manuale è stato predisisto per diversi assortimenti / codici articolo.

Verificare il codice articolo correspondente nella tabella di specificazione sostastante per la composizione e i conteni corretti per il proprio assortimento.

Numero modello OT504DC	S_OT504DC	S2_OT504DC	S3_OT504DC
Batterie incluse - CD828AA		2 x CD828AA	CD829AA
Caricabatterie incluso	- CD802AA
Tensione di alimentazione	20V=
Velocità a vuoto 7000-19000 /min
Peso 0,96 kg
Livello di pressio- ne sonora LPA	84,6 dB(A)
Livello di potenza sonora LWA	95,6 dB(A)
Incertezza (K) 3 dB(A)
Vibrazione (segare l'acciaio)	16,22 m/ş
Incertezza (K) 1,5 m/s	2

Numero modello	CD828AA
Tipo di batteria	Lithium-lon
Tensione	20V---
Capacita	2.0 Ah
Peso	0.4 kg

Numero modello	CD829AA
Tipo di batteria	Lithium-lon
Tensione	20V---
Capacita	4.0 Ah
Peso	0.658 kg

Numero modello	CD802AA
Ingresso del caricabatterie	220-240V, 50Hz 0.4A
Uscita del caricabatterie	21V---2.5A
Tempo di ricarica batteria 2Ah	60 minutes
Tempo di ricarica batteria 4Ah	120 minutes
Batterie consigliate	CD828AA, CD829AA
Peso	0.36 kg

Indossare protezioni per l'udito.

Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie da 20 V VONROC POWER. L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'eletttroutensile. CD828AA Batteriaagliioni di litio da 20V,2Ah, CD829AA Batteriaagliioni di litio da 20V,4Ah,

Il caricabatterie segunte puo essere usato per
caricare queste batterie.
CD802AA Caricabatterie rapido

Le batterie della piattaforma di batterie da 20 V VONROC POWER sono intercambiabili con tutti gli elettroutensili con batterie della piattaforma da 20 V VONROC POWER.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 62841; quello valore più essere utilizzato perMETTERA confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibratione quando si impiega l'utensile per le applicazioni menzionate.

• se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe;aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori,mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numero che compaiano nel testo si riferisconoagli schemi riportati alle pagine 2-3.

1. Interruftore on/off
2. Punto di montaggio per gli accessori
3. Impugnatura
4. Leva dichio rapido
5. Batteria
6. Pulsante di sblocco batteria
7. Attacco dell'aspiratore della polvere

8. Piastra di levigatura

9. Pulsante per spie a LED batteria

10. Spie a LED batteria
    11.Caricabatterie

11. Indicator a LED caricabatterie
12. Selettore di velocità

3. MONTAGGIO

Prima di compiere qualiasi intervento sull'elettroutensile rimuovere la batteria.

Prima del primo utilizzato la batteria devesse caricata.

Inserimento della batteria nella macchina (Fig. D)

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o alla macchina.

1. Inserire la batteria (5) nella base dell'- elettroutensile, come illustrato nella Figura D.
2. Spingere in avanti la batteria finché scatta in posizione con un clic.

Rimozione della batteria alla macchina (Fig. D)

1. Premere il pulsante di sblocco batteria (6).
2. Estrarre la batteria alla macchina, come illustrato nella Fig. D.

Verifica dello stato di carica della batteria (Fig. E)

Per verificare lo stato di carica della batteria, premere brevamente il pulsante (9) sulla batteria.
- La batteria presente 3 spie che indicano il livello di carica: più spie sono accese più la batteria è carica.
- Se le spie non sono illuminate di rosso, significata che la batteria è completamente scarica e deve essere ricaricata immediatamente.

Carica della batteria con il caricabatterie (Fig. E)

1. Rimuovere la batteria (5) alla macchina.
2. Capovolgere la batteria (5) e insertirla nel caricabatterie (11), come illustrato nella Fig. E.
3. Spingere la batteria finché si incastra nell'apposto alloggiamento.
4. Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (12) si illuminano e molto相对于 lo stato di carica della batteria.

Sul caricabatterie sono presenti 2 indicatori a LED (12) che molto lo stato del processo di carica:

• Per caricare Completely la batteria da 2Ah possono essere necessari fino a 60 minuti.
• Per caricare Completely la batteria da 4Ah possono essere necessari fino a 120 minuti.

Una volta caricata la batteria, rimuovere la spina del caricabatterie alla presa di corrente e rimuovere la batteria dal caricabatterie.

Se si preve de che la macchina non verrà usata per molto tempo si consiglia di conservare le batterie cariche.

Rimozione e montaggio degli accessori (Fig. B, C)

Gli accessori usurati o danneggiati devono essere sostituiti immediatamente.

Utilizzare esclusivamente accessori affiliati non danneggiati.

• Rilasciare la leva perchio. Rapido (4) e faere scorrere l'accessorio in avanti per rimuoverlo dal supporto.
• Inserire l'accessorio facendolo scorrere nel rispettov supporto e fissarlo mediante la leva perchio. (4).

La piastra levigatrice e la carta abrasiva devono essere utilizzate per applicazioni di levigatura.

Montaggio dell'aspirazione della polvere (Fig. C)

L'aspiratore della polvere può essere utilizzato per collegare la macchina a un aspirapolvere durante la levigatura. La polvere verrà estratta e l'area di lavoro rimarrà più pulita.

L'attacco dell'aspiratore della polvere cui sono usi in combinazione con la piastra di levigatura (8).

Per installare l'attacco dell'aspiratore della polvere:

1. Se non è anymore stato fatto, rimuovere gli accessori dal della macchina.
2. Montare l'attacco dell'aspiratore della polvere (7) insieme come molto in Fig. C.
3. Montare l'adattatore di estrazione della polvere (7) serrando la vite.
4. Assemblare la piastra di levigatura come indicate nel capitolo precedente.
5. Collegare un aspiratore della polvere all'estremità dell'adattatore.

4. FUNZIONAMENTO

Accensione spegnimento (Fig. A)

Per accendere l'eletttroutensile, far scorrere in avanti l'interruttore on/off (1).
Per spagnere l'elettroutensile, far scorrere indietro l'interruttore on/off (1).

Impostazione della velocita (Fig. A)

Il selettore di regolazione della velocità consente di impostare la velocità. Il selettore di regolazione della velocità è impostabile su 6 posizioni. La velocità ottimale dipende dal tipo di applicazione e dal materiale da lavorare.

Non impostare la velocità durante l'uso.

• Ruotare il selettore di regolazione della velocità (13) nella posizione desiderata.

Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione. Utilizzato un dispositivo di bloccaggio per eseguire tagli su piccoli peszzi.
• Tracciare una linea per definire la direzione in cui muovere l'accessorio.
• Tenere saldamente l'eletttroutensile mediante l'impugnatura.
• Accendere l'eeltroutensile.
• Attendere finché l'elettROUTensile non ha raggiunto la massima velocità.
• Posizione are l'accessorio sul pezzo in lavorazione.

• Muovere lentamente l'elettroutensile lungo la linea tracciata precedente, premendo saldamente l'accessorio contro il pezzo in lavorazione.

• Non esercitare una pressione eccessiva sull'elettroutensile. Lasciare che I'electrontensile effettui il lavoro.

• Prima di appoggiare l'eletttroutensile, spegnerlo e attendere che si arresti completeness.

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo anni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaica, ecc. Le sostanje chimiche di quello tipo danneggiano i componenti sintetici.

Ciò costituisce l'unica garanzia espresa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie im plicite di commerciamilità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rimedi dei rivenditori saranno limitati alla ripara-zione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normale usura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzato parti di ricambio non originali.

1. SÄKERHETSANVISNINGAR

Purtati protectii antifonice.

CD802AA Incarcator rapid

Bateriile platformei VONROC POWER 20V sunt interschimbabile cu toate uneltele VONROC POWER 20V.

Nivelul vibratiilor
