S3_OT504DC - Elektrisch multifunctioneel gereedschap Vonroc - Gratis gebruiksaanwijzing en handleiding

Producttype	Outil multifonction électrique
Merk	Vonroc
Model	S3_OT504DC
Nominale spanning	20 V=
Onbelaste snelheid	7000 - 19000 t/min
Gewicht machine	0,96 kg
Inclusief batterij	2 x CD828AA (Lithium-ion, 20V, 2.0 Ah)
Inclusief oplader	CD802AA (220-240V, 50Hz, 0.4A)
Oplaadtijd (2Ah)	60 minuten
Oplaadtijd (4Ah)	120 minuten
Geluidsdrukniveau (LPA)	84,6 dB(A)
Geluidsvermogen (LWA)	95,6 dB(A)
Geluidsonzekerheid	3 dB(A)
Trilling (zagen staal)	16,22 m/s² (K=1,5 m/s²)
Batterijtype	Lithium-ion
Batterijcapaciteit	2 x 2,0 Ah
Aanbevolen toepassingen	Schuren, zagen, strippen
Dubbele isolatie (Klasse II)	Ja
Snelheidsregelaar	Ja (6 standen)
Stofafzuiging	Adapter beschikbaar (optioneel)
Garantie	Wettelijk (zie voorwaarden)

Veelgestelde vragen - S3_OT504DC Vonroc

Hoe laad ik de batterij op?

Verwijder de batterij uit de machine, schuif deze helemaal in de oplader CD802AA, sluit de oplader aan op een stopcontact. De rode LED-indicator brandt tijdens het opladen. Het volledig opladen van een 2Ah-batterij duurt ongeveer 60 minuten, 120 minuten voor een 4Ah-batterij. Koppel vervolgens de oplader los en verwijder de batterij.

Welke accessoires kan ik met dit multifunctionele gereedschap gebruiken?

Gebruik alleen accessoires die door de fabrikant worden aanbevolen, geschikt voor de toepassing en de juiste afmetingen. Gebruik nooit beschadigde, verbogen of gebarsten accessoires. De schuurzool en het schuurpapier zijn bedoeld voor schuren, en andere accessoires voor zagen en strippen.

Hoe wissel ik snel een accessoire?

Ontgrendel de snelwisselhendel (4), schuif het accessoire naar voren om het te verwijderen, plaats dan het nieuwe accessoire in de houder en zet de hendel vast. Zorg ervoor dat het accessoire goed vastzit voor gebruik.

Welke snelheid kies ik voor elk materiaal?

Het snelheidsregelwiel (13) biedt 6 standen. De ideale snelheid hangt af van het materiaal: gebruik een lagere snelheid voor zachte materialen (plastic, hout) en een hogere snelheid voor harde materialen (metaal). Stel de snelheid niet in tijdens gebruik.

Hoe installeer ik de stofafzuigingsadapter?

Verwijder eerst de accessoires van de machine. Monteer de stofafzuigingsadapter (7) zoals aangegeven in de handleiding, schroef deze op de machine en installeer vervolgens de schuurzool. Sluit een stofzuiger aan op de adapter om stof op te zuigen tijdens het schuren.

Wat moet ik doen als de machine hevig trilt?

Schakel de machine onmiddellijk uit, koppel de stekker los en verwijder de batterij. Controleer of het accessoire correct is gemonteerd, niet beschadigd is en geschikt is. Als de trillingen aanhouden, raadpleeg dan een erkende reparateur.

Kan ik andere batterijen gebruiken dan de meegeleverde?

Nee, gebruik alleen de aanbevolen batterijen van het VONROC POWER 20V-platform: CD828AA (20V, 2Ah) of CD829AA (20V, 4Ah). Het gebruik van andere batterijen kan letsel veroorzaken of het gereedschap beschadigen.

Hoe reinig en onderhoud ik het gereedschap?

Schakel voor reiniging de machine uit en verwijder de batterij. Reinig de behuizing met een zachte doek, bij voorkeur na elk gebruik. Voor hardnekkige vlekken gebruikt u een licht vochtige doek met zeepwater. Gebruik nooit benzine, alcohol of ammoniak, omdat deze de kunststof onderdelen kunnen beschadigen.

Wat betekent de LED-indicator van de oplader?

De oplader heeft twee LED's: een rode en een groene. Wanneer de rode LED brandt en de groene uit is, wordt de batterij opgeladen. Wanneer de groene brandt en de rode uit is, is de batterij volledig opgeladen of is er geen batterij geplaatst. Als beide uit zijn, is er geen stroom.

Waar vind ik reserveonderdelen of kan ik het gereedschap laten repareren?

Neem voor reparaties contact op met een erkende reparateur of de klantenservice van VONROC. Gebruik alleen reserveonderdelen die identiek zijn aan de originele onderdelen. De garantie dekt geen reparaties uitgevoerd door niet-erkende centra.

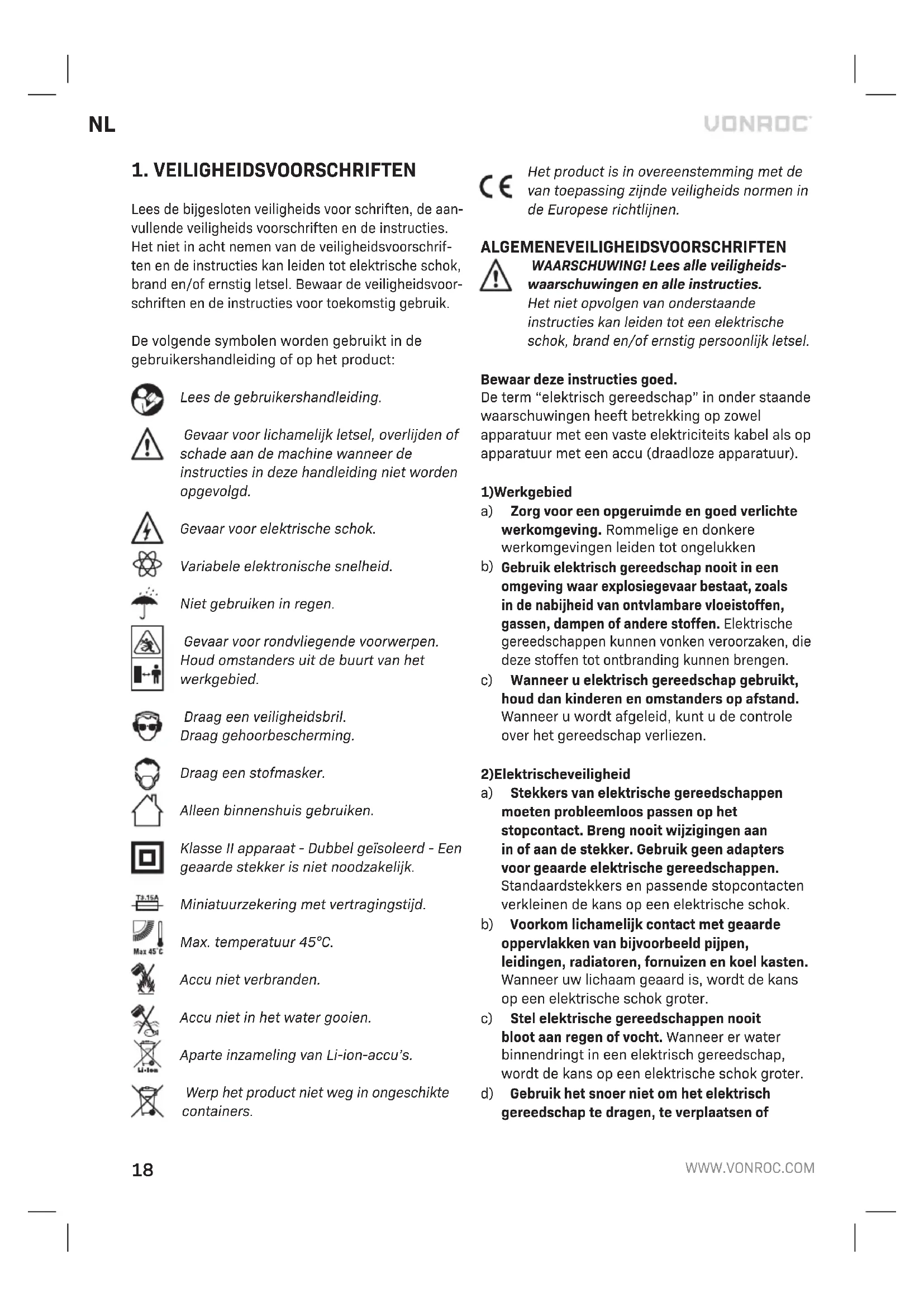

GEBRUIKSAANWIJZING S3_OT504DC Vonroc

NL Vertaling van de oorspronkelijke gebruiksaanwijzing 18

HU Eredeti hasznalati utasitas forditasa 83

Lees de bijgesloten veriligehids voor schriften, de aanvullende veriligehids voorschriften en de instructies. Het Niet in acht nemen van de veriligeidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar de veriligeidsvoorschriften en de instructies voor toekomstig gebruik.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schok.

Variabele elektronische snelheid.

Niet gebruiken in regen.

Gevaar voor rondvliegende voorwerpen. Houd omstandersuit de buurt van het werkgebied.

Draag een verdigeidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Alleen binnenshuis gebruiken.

Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is Nietoodzakelijk.

Miniaturzekering met vertragsstijd.

Max. temperatur 45^

Accu Niet verbranden.

Accu Niet in het water gooien.

Aparte inzameling van Li-ion-accu's.

Werp het product Niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies.

Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Bewaar deze instructies goed.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1)Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken,die deze stoffen tot ontbranding+kunnen brengen.
c) Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2)Elektrischeveeiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact.Breng nooit wijzigingen aan in of aan de stekker.Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenvorkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of

de stekker uit het stopcontact te trekken.

Beschem het snoer gegen olie, warmte, scherpe randen en bewegende delen.

Beschadigde of vastzittende snoeren vergrotende kans op een elektrische schok.

e) Wonneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbveeiliging (RCD) als nicht te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeigheid

a) Blijf alkijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermings middelen. Draag algtd een veiligheidsbril. Een gespast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werksk Schoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd algijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle huilden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd

uwhaar,kledeng en handschoenenuit de buurt van bewegende delen.Loshan gende kleding, sieraden en langhaar kunnen vastkommen te zitten in bewegende delen.

g) Wanner er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden veroorzaakt.
h) Denk Niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereedschap

a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat Niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieveveiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in gebruik is op buiten bereik van kinderen en LAST personen die Nietbekend zijm met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defect় of dat er andere omstandigheden zich die van invloed hun op de werkung van het gereedschap. Laat het gereedschap bij beschadigingen repareren voór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.

f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhonden snij en zaagwerktuigen met scherpe randen zullen minder nsel vastlopen en zich eenvoudiger onder controle te honden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoort het gereedschap is ontworpen. Houd waar bij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoort het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werkken en controle over het gereedschap in onverwachte situations onmogelijk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaalde accu geschikt is, kan brandveroorzaken wanner deze met een andere accu worden gebruikt.
b) Gebruik elektrisch gereedschap alleen met de speciala hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand given.
c) Wanneer de accu Niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen konnen make. Kortsluiting tussen de occupolen kan brandwonden of brand verooorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen kommt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodificeerd. Beschadigde of gemodificeerde accu's hunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie

veroorzaken. NB De temperatuur van "130 °C" kan worden verrangen door de temperatuur van "265 °F".

g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschaden en het risico van brand doeon toenemen.

6)Service

a) Laat uw gereedschap onderhonden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verrangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogen servicewerkzaamheden aan accu'suitvoeren.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR MULTITOOLS

Het aanraken of inademen van tijdens gebruik vrijkomende stof (bijv. met loodhoudende verf bewerkte oppervlakken, hout en metaal) kan schade toebrengen aan uw gezondheid en de gezondheid van omstanders. Draag altijd geschikte beschemende uitrusting, zaals een stofmasker. Zorg tijdens gebruik altijd voor een goede stofafzuiig.

• Bewerk gegen materialen die asbest bevatten.
  Asbest wird als kankerverwekkend beschouwd.
• Bewerk geen metaal met een magnesiumgehalte van meer dan 80% .
• Wees uiterst voorzichting bij het bewerken van geverfde oppervlakken.
• Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant. Gevaar voor persoonlijk letsel.

• Controller de machine en de accessoires voor ieder gebruik. Gebruik geen accessoires die verbogen, verrormd of op andere wijze beschadigd zijn. Indien u de machine of een van de accessoires-Laat vallen, controller dan de machine of het accessoire op beschadiging. Vervang indien nodig het accessoire.

• Gebruik uitsluitend accessoires die worden aanbevolen door de fabrikant.

• Gebruik uitsluitend accessoires die geschikt zijn voor de toepassing.
• Gebruik uitsluitend accessoires met de juiste afmetingen.
• Gebruik geen accessoires die koelvloeistoffen vereisen. Gevaar voor elektrische schok.
  Zorg ervoor dat de accessoires juist+zijn gemonteerd. Gebruik geen adapters of andere hulpmiddelen om accessoires met een andere asdiameter te monteren.
• Zorg ervoor dat de maximale spelheid van het accessoire groter is dan of gelijk is aan de maximale spelheid van de machine. Zie het typeplaatje op de machine.
• Laat na het monteren van de accessoires de machine onbelast draaien op een veilige plek. Indien de machine sterk vibreert, schakel dan onmiddelijk de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.
  Zorg ervoor dat het werkstuk correct worden ondersteund of vastbezet.
• Draag een veiligheidsbril. Draag gezoor-bescherming. Draag een stofmasker. Gebruik indien nodig andere beschemmingsmiddelen, zoals veiligheidsshandschoenen, veiligheids-schoenen, etc. Gevaar voor persoonlijk letsel.
• Houd omstanders uit de buurt van het werkgebied. Zorg ervoor dat alle Personen in het werkgebied beschermende uitrusting dragen. Gevaar voor persoonlijk letsel.
• Houd het netsnoer uit de buurt van het draaiende accessoire. Indien het netsnoer het draaiende accessoire raakt, können uw handen of Armen in contact komen met het accessoire. Gevaar voor persoonlijk letsel.
• Houd de machine vast bij de geisoleerde oppervlakken op plekken waar het accessoire in contact kan komen met verborgen bedrading of het netsnoer. Indien het accessoire in contact komt met een onder spanning staande draad, kunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.
• Gebruik de machine Niet verwijl u deze naast u draagt. Gevaar voor persoonlijk letsel.
• Gebruik de machine Niet in de buurt van brandbare materialen. Brandgevaar.
  Wees erop bedacht dat het accessoire na het uitschakelen van de machine nog korteijd blijft

doordraaien. Probeer nicht selbst het accessoire tot stilstand te brengen.

• Plaats de machine nooit op een tafel of een werkbank voordat deze uitgeschakeld is.
• Reinig regelmatig de ventilatieopeningen. Gevaar voor elektrische schok.

a) Open de accu Niet. Er bestaat gevaar voor kortsluiting.
b) Bescherm de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
c) Bij beschadiging en onjuist gebruik van de accu+kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen+kunnen de lucht wegen irriteren.
d) Gebruik de accu alleen in combinatie met uw Vonroc product. Alleen zo worden de accu gegen gevaarlijke over belasting beschermd.
e) Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE LADER

Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type CD828AA en CD829AA. Andere typen accu's kennen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient Niet te worden gebruikt door Personen (inclusief kinderen) met verminderde fysiieke, zintuiglijke of mentale functies of Personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zich geinstrueree.
b) Laat kinderen onder toezicht nicht met het apparaat spelen.
c) Laad nicht-herlaadbare accu's nicht opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

Controller altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine Niet indien het netsnoer of de netstekker zich beschadigd.
• Gebruik uitsluitend verlangkabels die geschikt zich voor het vermogen van de machine met een minimale ditke van 1,5mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel vollediguit.

Uw multitool is ontworpen voor lichte schuur-, zaag- en schraapwerkzaamheden.

Deze gebruikhandleiding is opgesteld voor verschillende sets / artikelnummers.
Controleer het bijbehorende artikelnummer in de onderstaande specificaties voor de juiste samenstelling en inhoud van uw set.

Model Nr. OT504DC		S_OT504DC	S2_OT504DC	S3_OT504DC
Batterijen meegeleverd	- CD828AA		2 x CD828AA	CD829AA
Acculader meegeleverd	- CD802AA
Spanning 20V	---
Toerental onbelast	7000-19000 /min
Gewicht 0,96 kg
Geluidsdrukniveau LPA	84,6 dB(A)
Geluidsvermögensniveau LWA	95,6 dB(A)
Onzekerheid (K) 3 dB(A)
Vibratie (zagen in staal)	16,22 m/s²
Onzekerheid (K) 1,5 m/s	2

Model Nr. CD828AA
Accu type Lithium-lon
Voltage 20V	---
Vermogen 2,0 Ah
Gewicht	0,4 kg

Model Nr. CD829AA
Accu type Lithium-ion
Voltage 20V	---
Vermogen 4,0 Ah
Gewicht	0,658 kg

Model Nr. CD802AA
Acculader ingang	220-240V, 50Hz 0.4A
Acculader uitgangsvermogen	21V-2.5A
Oplaadtijd 2Ah accu	60 minutes
Oplaadtijd 4Ah accu	120 minutes
Aanbevolen accu's	CD828AA, CD829AA
Gewicht	0,36 kg

Draag gehoorbescherming.

Gebruik uitsluitend de volgende accu's van het VONROC POWER 20V accu-platform. Gebruik van andere accu's kan leiden tot ernstig letsel of tot beschadiging van het gereedschap.

CD828AA 20V, 2Ah Lithium-lon

De volgende lader kan worden gebruikt voor het opladen van deze accu's.

CD802AA Snellader

De accu's van het VONROC POWER 20V accu-platform können worden gewisseld:tussen alle gereedschappen van het VONROC POWER 20V accu-platform.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen;

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• wonneer de machine is uitgeschakeld of wonneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de diagrammen op pagina 2-3.

1. Aan/uit-schakelaar
2. Montagepunt voor accessoires
3. Handgreep
4. Snelwissel hendel
5. Accu
6. Ontgrendelknop accu
7. Stofzuigeraansluiting
8. Schuurpad
9. Led-controleampjes knop
10. Led-controleampjes accu
    11.Acculader
11. Led-controleampje acculader
    13.Snelheidsafstelwiel

3. ASSEMBLAGE

Neem aktijd voor werkzaamheden aan het elektrische gereedschap de accuuit het gereedschap.

De accu要去in opgeladen voordatdez evoar het eerst worden gebruikt.

De accu in de machine plaatsen (Afb. D)

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

1. Plaats de accu (5) in de onderkant van de machine, zoals is weergegeven in Afb. D.
2. Duw de accu verder maar voren tot deze vast-klikt.

De accu van de machine verwijdersen (Afb. D)

1. Duw op de ontgrendelingsknop van de accu (6).
2. Trek de accuuit de machine zoals aufgebeeld in Afb.D.

De laadstatus van de accu controeren (Afb. E)

• Druk kort op de knop (9) op de accu om de laadstatus van de accu te controeren.
  Op de accu bevinden zich 3 lampjes die het laadiveau aangeven.

Hoeeerampjesbranden,des te meer is de accuopgeladen.
- Wonneer de lampjes nicht branden, wil dit zegt gen dat de accu leeg is en onmiddelijk moet worden opgeladen.

De accu laden met de acculader (Afb. E)

1. Haal de accu (5)uit de machine.
2. Draai de accu (5) ondersteboven en schuif.Deze op de acculader (11), zoals is weergegeven in Afb.D.
3. Duw op de accu tot.Deze volledig in de sleuf zit.
4. Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de acculader (12) gaan branden en tonen de status van de lader.

De accrulader heeft 2 led-controleampjes (12) dat de status van het laadproces aangeeft:

Status rode LED	Status groene LED	Status van accelader
Uit Uit Geen stroom
Uit Aan		Standby mode: - Geen accu geplaatst, of - Opladen van de accu is be-eindigd, de accu is volledig opgeladen
Aan Uit Bezig met opladen van accu

• Het kan tot 60 minutes duren voordat de 2Ah accu volledig is opgeladen.
• Het kan tot 120 minutes duren voordat de 4Ah accu volledig is opgeladen.

Verwijder, als de accu volledig is opgeladen, de stekker van de accelader uit het stopcontact en haal de accu uit de accelader.

Wanner deze machine gedurende een langere tijd Niet worden gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Monteren en verwijderen van accessoires (Afb. B, C)

Versleten of beschadigde accessoires moeten onmiddelijk worden verrangen.

Gebruik uitsluitend scherpe en onbescha-digde accessoires.

• Open de snelwissel hendel (4) en schuif de accessoireaar voren om hem te verwijderenuit de houder.
  Schuif de accessoire in de houder en zet hem vast met de snelwissel hendel (4).

De schuurzool en het schuurpapier要去en worden gebruikt voor schuurwerkzaamheden.

Stofzuigeraansluiting aansluten (Afb.C)

De stofzuigeraansluiting kan worden gebruikt om de machine tijdens het schuren aan te sluiten op een stofzuiger. Het stof worden dan afgezogen zodate uw werkplek schoner blijft.

De stofzuigeraansluiting kan alleen in combinatie met het schuurpad worden gezruikt (8).

De stofzuigeraansluiting bevestigen:

1. Als dit nog Niet is gebeurd, verwijder dan de accessoires van de machine.
2. Assembleer de stofzuigeraansluiting (7) zoals aufgebeeld in Afb. C.
3. Monteer de stofafziguadapter (7) door deschroef vast te draaien.
4. Bevestig het schuurpad zoals aangegeven in het vorige hoofdstuk.
5. Sluit een stofzuiger aan op de stofzuigeraansluiting.

4. BEDIENING

In- en uitschakelen (Afb. A)

• Om de machine in te schakelen, schuift u de aan/uit-schakelaar (1) maar voren.
• Om de machine in te schakelen, schuift u de aan/uit-schakelaar (1) maar afterwards.

Instellen van de snelheid (Afb. A)

Het instelwiel voor het toerental worden gebruikt voor het instellen van de snelheid. Het instelwiel voor het toerental kan in 6 posities worden ingesteld. De ideale snelheid is afhankelijk van de toepassing en van het te bewerken materiaal.

Stel de slelheid Niet in tijdens gebruik.

• Draai het instelwiel voor het toerental (13) maar de gewenste positie.

Aanwijzingen voor optimaal gebruik

• Klem het werkstuk vast. Gebruik een klerinrichting voorkleine werkstukken.
• Teken een lijn om de richting te bepalen waarin het accessoire要去 worden geleid.
• Houd de machine stevig vast bij de handgreep.
  Schakel de machine in.
  Wacht totdat de machine volledig op能力和 is.
• Plaats het accessoire op het werkstuk.
• Beweeg de machine langs de vooraf getekende lijn, waar bij het accessoire stevig gegen het werkstuk worden gedrukt.
• Oefen nicht te veel drukuit op de machine. Laat de machine het werk去做.
  Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekommen voordat u de machine wegzet.

5. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machine uit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiedelen als benzine, alcohol, ammonia, etc. Dergelijk ke stoffen beschadigen de kunststof onderdelen.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitststandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten,ijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het productijdens deze periode gebreken vertonenveroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Nietgeauthoriseerd servicecentrum.
  Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
• Er zich nicht-originele reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zichen gelimiteerd tot de reparatie of verwanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITE

Separat aflevering af Li-ion batteri.

Bortskaf称之produktiuegnede beholdere.

(BE) Dit product is gemarkeerd met dit symbol van een doormekruiste vuilnisbak in overeenstemming met de Europese Richtlijn 2012/19/EU om aan te gezven dat het nicht weggegoed mag worden met uw andere huishoudelijkte afval. Door de aanwezigheid van gevaarlijke stoffen, mengsels en derivaten, elektrische en elektronische apparaten die nicht selectief worden gesorteerd,+kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid.Raadpleeg uw gemeente of de afvalverwijderingsdienst voor het inlevenen en recyclen van dit product.
