GED 125 - Polisseuse METABO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GED 125 METABO au format PDF.
| Type de produit | Polisseuse (capot de protection à aspiration) |
| Marque | Metabo |
| Modèle | GED 125 |
| Diamètre maximal des accessoires | 125 mm |
| Applications | Meulage de surfaces, ponçage (matériaux minéraux, bois, plastiques, vernis, colle) |
| Puissance minimale de la meuleuse compatible | 1400 W |
| Raccordement aspiration | Tubulure Ø 35 mm (aspirateur classe M) |
| Couronne de brosse | Remplaçable (réf. 6.26733) |
| Fixation sur meuleuse | Levier à encliquetage |
| Sécurité | Capot de protection, blocage de broche, verrouillage du levier |
| Entretien | Vérifier l'état avant chaque utilisation, remplacer la couronne de brosse usée |
| Matériaux prohibés | Métaux, tronçonnage, ébarbage, polissage, meules en éventail |
| Utilisation | Uniquement à sec, sans eau |
| Compatibilité | Meuleuses d'angle Metabo W...8- à W...17- (année de fabrication 2008+) |
FOIRE AUX QUESTIONS - GED 125 METABO
Questions des utilisateurs sur GED 125 METABO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Polisseuse au format PDF gratuitement ! Retrouvez votre notice GED 125 - METABO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GED 125 de la marque METABO.

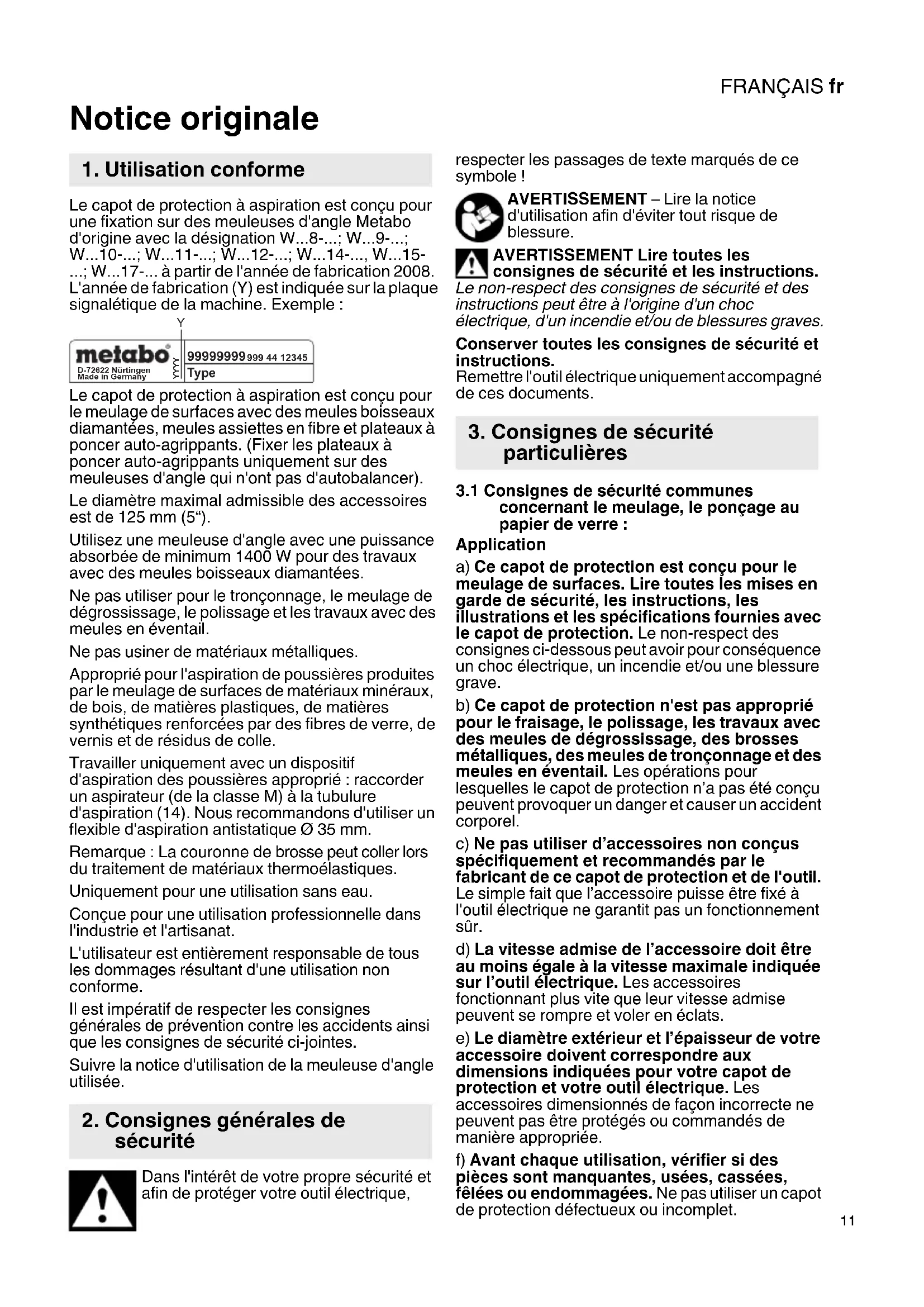

MODE D'EMPLOI GED 125 METABO
1. Utilisation conforme
Le capot de protection à aspiration est concu pour une fixation sur des meuleuses d'angle Metabo d'origine avec la désignation W...8-.; W...9-; W...10-; W...11-; W...12-; W...14-; W...15-; W...17- à partir de l'année de fabrication 2008. L'année de fabrication (Y) est indiquée sur la plaque signalétique de la machine. Exemple :
Le capot de protection à aspiration est concu pour le meulage de surfaces avec des meules boisquaux diamantees, meules assiettes en fibre et plateaux à poncer auto-agrippants. (Fixer les plateaux à poncer auto-agrippants uniquement sur des meuleuses d'angle qui n'ont pas d'autobalancer).
Le diamètre maximal admissible des accessoires est de 125mm (5^ )
Utilisez une meuleuse d'angle avec une puissance absorbée de minimum 1400 W pour des travaux avec des meules boisquaux diamantees.
Ne pas utiliser pour le tronçonnage, le meulage de dégrossissage, le polissage et les travaux avec des meules en évientail.
Ne pas usiner de matériaux métalliques.
Approprié pour l'aspiration de poussières produit par le meulage de surfaces de matériaux mineraux, de bois, de matières plastiques, de matières synthétiques renforcées par des fibres de verre, de vernis et de résidus de colle.
Travailler uniquement avec un dispositif d'aspiration des poussieres approprié : raccorder un aspirateur (de la classe M) à la tubulure d'aspiration (14). Nous recommendons d'utiliser un flexible d'aspiration antistatique Ø 35 mm.
Remarque: La couronne de Brosse peut coller lors du traitement de matériel aux thermoélastiques.
Uniquement pour une utilisation sans eau.
Conçue pour une utilisation professionnelle dans l'industrie et l'artisanat.
L'utilisateur est entiement responsable de tous les dommages resultant d'une utilisation non conforme.
Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.
Suivre la notice d'utilisation de la meuleuse d'angle utilisée.
2. Consignes générales de sécurité
Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique,
respecter les passages de texte marqués de ce symbole!
AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.
AVERTISSEMENT Lire toutes les consignes de sécurité et les instructions.
Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.
Conserver toutes les consignes de sécurité et instructions.
Remetre l'outil électrique uniquement accompagné de ces documents.
3. Consignes de sécurité particulières
3.1 Consignes de sécurité communes concernant le meulage, le ponçage au papier de verre :
Application
a) Ce capot de protection est conçu pour le meulage de surfaces. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les specifications fournies avec le capot de protection. Le non-respect des consignes ci-dessous peut avoir pour conséquence un choc électrique, un incendie et/ou une blessure grave.
b) Ce capot de protection n'est pas approprié pour le fraisage, le polissage, les travaux avec des meules de dégrossissage, des brosses métalliques, des meules de tronçonnage et des meules en eventail. Les opérations pour lesquelles le capot de protection n'a pas été concu peuvent provoquer un danger et cause un accident corporel.
c) Ne pas utiliser d'accessoires non concus spécifique et recommends par le fabricant de ce capot de protection et de l'outil. Le simple fait que l'accessoire puisse être fixé à l'outil électrique ne garantit pas un fonctionnement sur.
d) La vitesse admise de l'accessoire doit etre au moins égale à la vitesse maximale indiquée sur l'outil electrique. Les accessoires fonctionnant plus vite que leur vitesse admise peuvent se rompre et voter en eclats.
e) Le diamètre extérieur et l'épaissur de votre accessoire doivent correspondre aux dimensions indiquées pour votre capot de protection et votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas'être protégés ou commandés de manière appropriée.
f) Avant chaque utilisation, vérifier si des pieces sont manquantes, usées, cassées, féliées ou endommagées. Ne pas utiliser un capot de protection défectueux ou incomplet.
FRANÇAISfr
g) Ne pas utiliser d'accessoire endommagé. Contrôlez avant chaque utilisation si les accessoires utilisés neprésentent pas de traces d'effritement et de fissures et si le plateau de ponçage ne présente pas de fissures ou de forte usure. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages évientuels ou installer un accessoire non endommagé. Àpres examen et installation d'un accessoire, placez-vous ainsi que les personnes représentes à distance du plan de l'accessoire rotatif et faire marcher l'outil électrique à vitesse maximale à vidependant 1 min. Les accessoires endommagés se cassent généralement pendant cette période d'essay.
h) Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, une visière de protection ou des lunettes de sécurité. Le cas échéant, utiliser un masque antipoussière, des protections auditives, des gants et un tablier spécial capables d'arrêter les petits fragments abrasifs ou les particules de matériel. Les yeux doivent être protégés contre les débris volants produits par les diverses applications. Le masque antipoussière ou le respirateur doit filtrer les poussières générées lors des applications. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
i) Maintenir les personnes presents à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece à usiner ou d'un accessoire cassé peuvent être projétés et provoquer des blessures en dehors de la zone immédiate de travail.
j) Ne pas fixer de chaine coupante, de lame de sculpture sur bois, de chaine coupante ni de lame de scie dentée.
k) Utiliser uniquement les meules recommandees pour votre capot de protection. Les meules pour lesquelles le capot de protection n'a pas ete concu ne peuvent pas etre protegees de façon satisfaisante et sont dangereuses.
I) Le capot de protection doit toujours être solidement monté sur l'outil électrique. Guider l'outil électrique toujours de sorte que l'opérateur ne soit pas exposé à la meule. Le capot de protection contribue à protéger l'utilisateur contre les fragments, le contact accidentel avec la meule, ainsi que contre les étincelles, qui pourrait enflammer les vêtements.
m) Les meules doivent uniquement etre utilisées pour les applications recommandées.
3.2 Consignes de sécurité particulières concernant le meulage avec des meules boisaux diamantées :
d) Toujours utiliser des brides de serrage non endommagées qui sont de taille et de forme appropriées pour les outils électriques choisis. Des brides appropriées supportent les outils de travail.
3.3 Mises en garde de sécurité spécifiques aux opérations de ponçage :
a) Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants lors du choix du papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage presente un danger de laceration et peut provoquer un accrochage, une déchirure du papier abrasif ou un rebond.
3.4 Autres consignes de sécurité :
AVERTISSEMENT - Porter toujours des lunettes de protection.
Porter un masque antipoussière approprié.
Ne pas utiliser de meules liées.
Respecter les indications du fabricant de l'outil de travail ou de l'accessoire! Protégéger les outils de travail contre laGRAISSÉ et les chocs!
Les accessoires doivent être conservés et manipulés avec soin, conformément aux instructions du fabricant.
Les pieces de petite taille doivent être fixées par ex. dans un etau.
La pièce à usiner doit être fermement fixée de façon à ne pas glisser, par exemple à l'aide de dispositifs de serrage. Les pièces à usiner de grande taille doivent être suffisamment soutenues.
Ne jamais utiliser un outil endommagé, représentant des faux-ronds ou des vibrations.
Utiliser exclusivement des outils de travail qui sont en retrait par rapport aux brosses du capot de protection.
Vérifier que l'endetroit où vous allez intervenir ne compte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métal).
Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'outil de travail ou de maintenance.
Suivre la notice d'utilisation de la meuleuse d'angle utilisée.
Réduction de la pollution due aux poussières :
Certaines poussières produit par le ponçage électrique, le sciage, le meulage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congenitales ou d'autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : le plomb des peintures à base de plomb, la silice cristalline des briques, du ciment et d'autres produits de maconnerie, et l'arsenic et le chrome du bois d'oeuvreTraits chimiquement.
Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail.
Il est souhaitable que le corps n'absorbe pas ces
particules.
Pour réduire votre exposition à ces agents chimiques, travailliez dans un endroit bien ventilé et utilisez des équipements de protection agreées, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.
Respectez les directives applicables au matériel, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets).
Collectez les particules émises sur le lieu d'émission et évitez les dépôts dans l'environnement.
Remplacez les brosses usées (voir chapitre 8.). Cela permet de réduire l'émission incontrôlée de particules dans l'environnement.
Utilisez un système d'aspiration des poussières adapté.
Réduisez l'émission de poussières en :
- évitant d'orienter les particules sortantes et l'air d'échévement de la machine vers vous ou vers des personnes se trouvant à proximé ou vers des dépôts de poussière,
- utilisant un système d'aspiration et/ou un purificateur d'air,
- aérant convenablement le lieu de travail et en l'aspirant pour le maintainir propre. Balayer ou souffler les poussières les fait tourbillonner.
- Aspirez ou lavez les vêtements de protection. Ne pas les souffler, les batre ni les brosser.
4. Vue d'ensemble
Voir page 2.
1 Bouton de blocage de la broche *
2 Bro c h e *
3 Flamque d'appui
4 Meule boisseau diamantée *
5 Écroude serrerage *
6 C l é à erg o t s *
7 Plateau à poncer
8 Meule assiette en fibre
9 Ecrou de serrage du plateau à poncer *
10 Plateau à poncer auto-agrippant *
11 Meule auto-agrippante *
12 Levier
13 Capot de protection
14 Tubulure d'aspiration
15 Ouvrir le segment uniquement pour des travaux prés d'une cloison.
16 Couronne de Brosse
- non compris dans la fourniture
5. Mise en service
5.1 Fixation du capot de protection sur la meuleuse d'angle
Voir page 2, illustration D.
- Appuyer sur le levier (12) et le maintainir abaisse. Placer le capot de protection (13) dans la position indiquée.
- Relâcher le levier et orienter le capot de protection jusqu'à ce que le levier s'enclenché.
- Vérifier la fixation : le levier doit être encliququeté et le capot de protection ne doit pas changer de position.
(Démontage dans l'ordre inverse.)
5.2 Systeme d'aspiration des poussières
Travailler uniquely avec un dispositif d'aspiration des poussieres approprié : raccorder un aspirateur (de la classe M) à la tubulure d'aspiration (14).
Pour une aspiration optimale, utiliser le manchon de raccordement 6.30796.
Nos recommandons d'utiliser un flexible d'aspiration antistatique 35mm
6. Pose de l'accessoire
Avant tout changement d'équipement : débrancher la fiche secteur de la prise de courant. La machine doit être débranchée et la broche immobile.
6.1 Blocage de la broche
N'enforcer le bouton de blocage de la broche (1) qu'à condition que la broche soit à l'arrêt.
- Appuyer sur le bouton de blocage de la broche (1) et tourner manuellement (2) la broche jusqu'à ce que le bouton de blocage de la broche s'encliquete de manière perceptible.
6.2 Pose / démontage de la meule boisqué diamantée
- Placer la flasque d'appui (3) sur la broche (2). Elle est correctement placee s'il est impossible de la déplacer sur la broche bloquée.
- Monter la meule boisseau diamantée (4) sur la bride d'appui (3). Elle doit reposer uniformément sur la bride d'appui.
- Les 2 côtés de l'écrou de serrage (5) sont différents. Visser l'écrou de serrage sur la broche, de façon à ce que l'épaulement de l'écrou de serrage (5) soit dirigé vers le haut.
- Blocage de la broche (voir chapitre 6.1). Vissez fermement l'écrou de serrage (5) à l'aide de la clé à ergots (6) dans le sens horsaire.
Démontage :
- Bloquer la broche (voir chapitre 6.1). Dévisser l'écrou de serrage (5) à l'aide de la clé à ergots (6) dans le sens anti-horaire.
6.3 Pose / démontage du plateau à poncer pour les meules en fibre
- Placer la flasque d'appui (3) sur la broche (2). Elle est correctement placée s'il est impossible de la déplacer sur la broche.
- Blocage de la broche (voir chapitre 6.1).
- Placer le plateau à poncer (7) sur la broche (2).
- Monter la meule en fibre (8).
- Visser l'écrou de serrage (9) spécial sur la broche (2).
- Visser fermement à l'aide de la clé à ergots (6) dans le sens horsaire.
Démontage :
- Blocage de la broche (voir chapitre 6.1).
- Dévisser à l'aide de la clé à ergots (6) dans le sens anti-horaire.
6.4 Pose / démontage du plateau à poncer auto-agrippant
- Retirer la flasque d'appui et la laisser de côté.
- Blocage de la broche (voir chapitre 6.1).
- Visser le plateau à poncer auto-agrippant (10) et serrer à fond à la main.
Démontage :
- Blocage de la broche (voir chapitre 6.1).
- Devisser à la main le plateau à poncer autoagrippant (10) dans le sens anti-horaire.
7. Utilisation
La machine doit toujours être guidée par les poignées de la meuleuse d'angle prévues à effet et par les deux mains.
7.1 Travaux pres d'une cloison
Pour ouvrir et fermer le segment (15), éteindre la machine, déconnecter la fiche secteur.
L'outil de travail doit être immobilisé.
Ouvrir le segment (15) en le déplaçant uniquement pour des travaux pres d'une
cloison. Pour tous les autres travaux, le segment doit être fermé.
La section ouverte du capot de protection doit etre orientee vers le mur.
8. Maintenance
Avant chaque utilisation, vérifier si des pieces sont manquantes, usées, cassées, féliées ou endommagées. Ne pas utiliser un capot de protection défectueux ou incomplet.
Remplacement de la couronne de brosse (16): Remplacer la couronne de brosse usee afin de garantir une aspiration optimale.
Retirer la couronne de brosse usee et installer une nouvelle couronne de brosse (n^ de commande 6.26733).
9. Accessoires
Utiliser uniquement des accessoires originaux Metabo
Utiliser exclusivement des accessoires, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la presente notice d'utilisation.
Gamage d'accessoires complète, voir www.metabo.com ou catalogue.
10. Réparations
Faire réparer votre capot de protection uniquement par un personnel spécialisé
qualifié et exclusivement avec des pieces de rechange d'origine. Cela permet d'assurer la sécurité du capot de protection.
Pour toute réparation sur un capot de protection Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.
Les listedes des pieces détachées peuvent être téléchargees sur www.metabo.com.
11. Protection de l'environnement
Suivez les reglementations nationales concernant l'élimination ecologique et le recyclage des machines, des emballages et des accessoires.
Protégéz l'environnement et ne jetez pas les outils ELECTriques avec les ordures
menagères. Observe les réglementations nationales concernant la collecte séparée et le recyclage des machines, des emballages et des accessoires.
