MODE D'EMPLOI AP2700 SAGEM

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

GIAP2700-2300.book Page 14 Jeudi, 15. février 2007 10:42 10

14

François

Bienvenue

Vou venez d'acquerir une imprimante photo et nous vous remercions de la confiance que vous nous accordez. Avec cette imprimante de haute qualite vous pourrez profiter pleinement de vos photos numériques. Les fonctions d'optimisation d/images Crystal Image et Yeux Rougees assurent une qualite d'impression et de copie irreprochable de vos photos.

Vous trouverez aussi sur le site web www.afgaphotoprinter.com :

• les pilotes d'impression pour ordinateur individuel,
• une liste de réponses aux questions les plus féquentes (FAQ).

Vous trouvrez sur le CD-Rom fourni un guide d'utilisation détaillé.

> Recommendations et consignes de sécurité

Ne pas installer votre imprimante photo ni dans une piece humide (salle d'eau, salle de bain, buanderie, cuisine, etc..) à moins de 1,50 m d'un point d'eau ni en extérieur. Notre imprimante doit être utilisée à une température ambiente comprise entre 15^ et 35^ pour un rendu d'impression optimal.

Ne pas installer votre imprimante dans un endroit poussièux, ces poussières pourraient dégrader la qualité d'impression de vos photos.

Utilisez exclusivement le bloc secteur fourni (PF60N24AS0 of Shanghai Moons' Automation Control Co., Ltd), raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification appossée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les adaptateurs secteur servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent être situés à proximate de l'appareil et être aisément accessibles.

Ne jamais ouvrir le capot supérieur en cours d'impression, vous risquez la rupture du film et par la suite un dysfonctionnement de votre imprimantAprès l'utilisation de l'imprimante, attendez

quelques instants après la mise hors tension de l'imprimante avant de l'ouvrir. Pour éviter toute blessure, ne touche en aucun cas la tête d'impression.

Utilisez seulement les consommables de marque AgfaPhoto et exclusivement ceux-ci sinon vous risquez d'endommager l'appareil et de perdre la garantie.

La poubelle barrée apposée sur le produit ou ses accessoires signifie qu'ils apparitennent à la famille des équipements électriques etlectroniques.

A ce titre, la reglementation européen ne vous demande de proceder à sa collecte sélective :

• dans les points de distribution en cas d'achat d'un équipement équivalent,

1

• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Le marquage CE atteste de la conformité du produit aux exigences essentielles de la directive 1999/5/CE du Parlement et du Conseil Européen concernant les équipements terminaux de télécommunication, pour la sécurité et la santé des usagers, pour les perturbations electromagnétiques.

La déclaration de conformité peut être consultée sur le site www.agfaphotoprinter.com rubrique "Support" ou peut être demandée à l'adresse suivante:

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

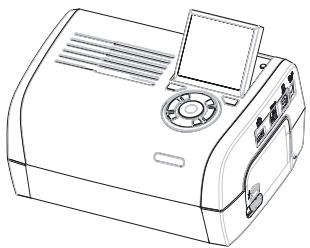

Votre imprimante et ses accessoires

Placez votre coffret devant vous, sortez les différents éléments de votre imprimante en vérifier que les éléments presentés ci-dessous s'y trouvent :

Bloc d'alimentation

Cordon secteur

Bacpapier
Imprimante photo

Guide d'installation

CD-Rom

Ruban (selon modele)

Adapateur WiFi (selon modele)

Bloc de papier photo (selon modele)

Télécommande [selon modele]

Câble matériel (selon moyen)

3

GIAP2700-2300.book Page 4 Jeudi, 15. février 2007 10:42 10

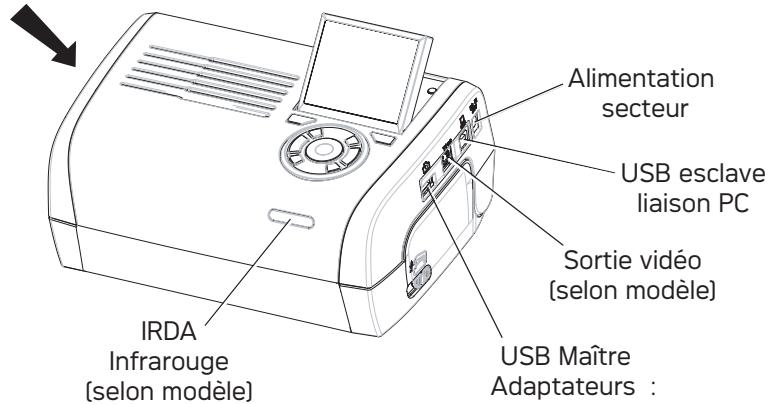

Connexions - Raccordements

Fentes d'insertion cartes mémoire

WiFi [selon option] Pictbridge

Bluetooth [Selon option]

Avant d'effectuer les connexions, veuillez consulter les consignes de sécurité placées en début du livre d'utilisation présent sur le CD-ROM livré avec votre imprimante.

	Sortie Vidéo	IRDA	WiFi	Bluetooth
AP2300	-	-	-	-
AP2700	●	●	Option	Option

4

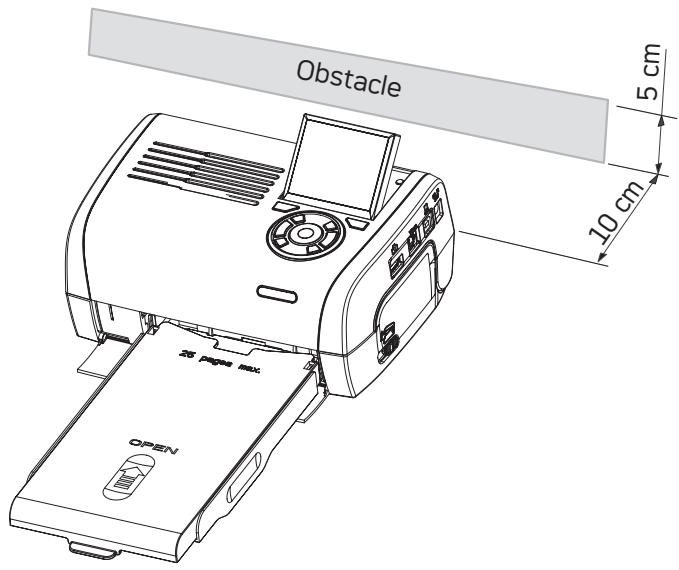

Remarques: Afin de garantir la bonne circulation de la feuille de papier pendant l'impression, veiller à ce qu'il y ait un espace libre d'au moins 10 centimètres à l'arrêt de l'imprimante.

Ne pas installerer votre imprimante dans un endroit poussièreux, ces poussières pourrait dégrader la qualité d'impression de vos photos.

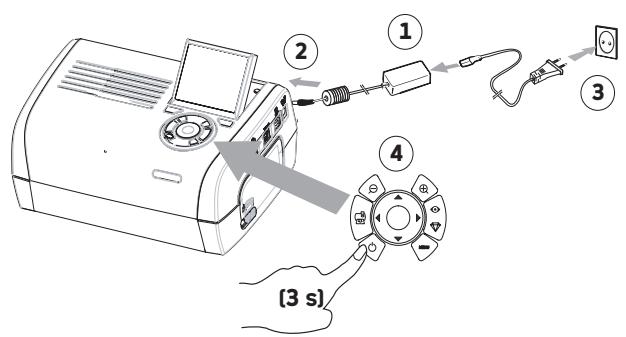

Mise en service de l'imprimante

Mise sous tension

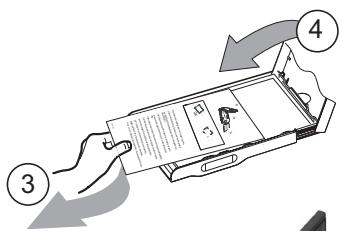

Installation du papier

6

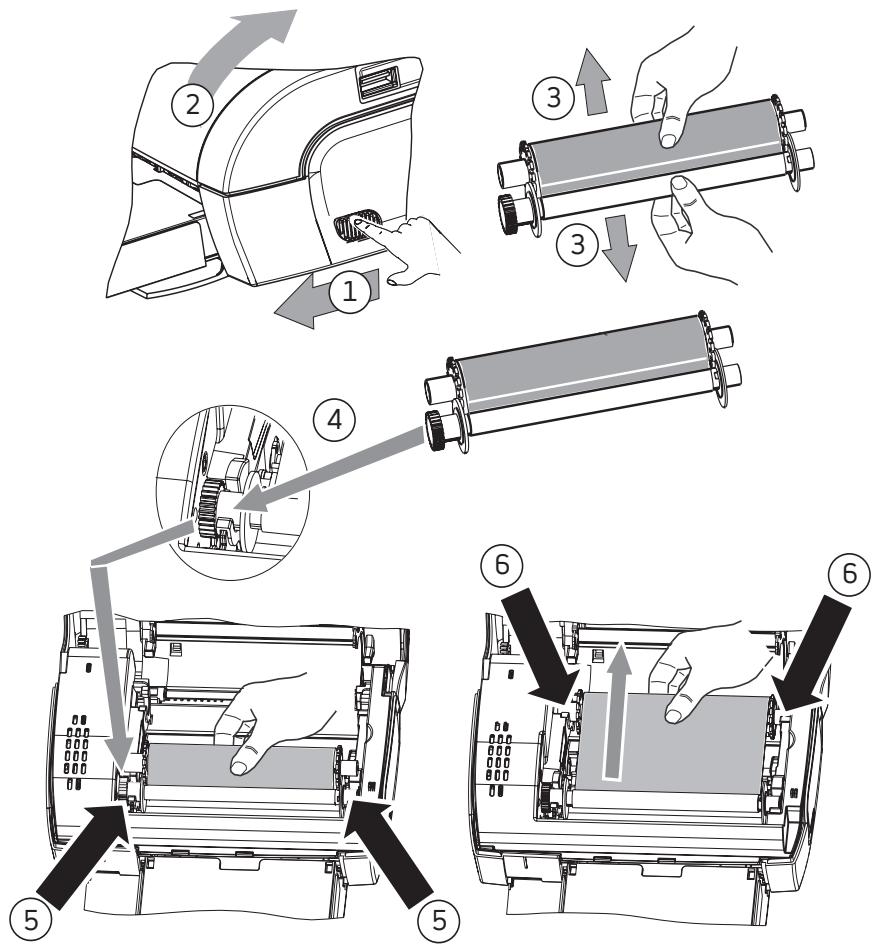

Installation du ruban

Remarques: utilisez uniquement les consommables constructeur. Ceux-ci sont spécialement concus vous apporter un rendu d'impression optimal.

Tendez le ruban sur ces axes (6) et fermez l'imprimante.

Présentation de l'interface utilisateur

Elle yous permit de :
- besoin des photos une à une ou de passer en mode mosaïque (9 photos à l'écran),
- lancer l'impression d'une photo directement,
- activer l'amélioration automatique de la photo en vue de son impression,
- régler les paramètres "Format", "Préférences" et "Réglages images" en fonction de vos besoins,
- sélectionner plusieurs photos et deCHOISIR un nombre d'exemplaires differents pour chaque photo à imprimer,
- réaliser un zoom sur une photo et l'imprimer.

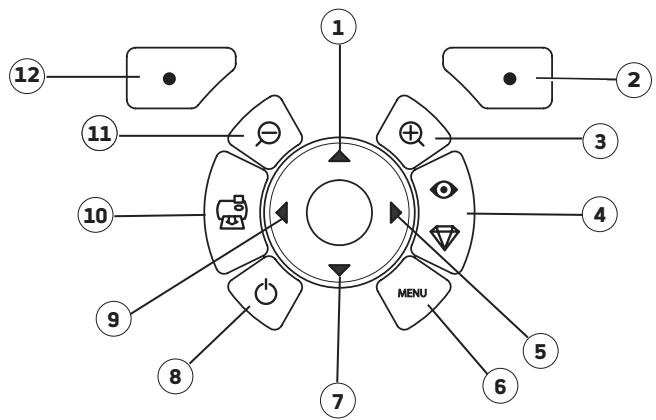

Descriptif du clavier

Repère

Touche

1/5/7/9

Navigateur

2

Validator / Entree / Ajouter une copie

3

Zoom +

4

Crystal Image / Yeux Rouge

6

Menu

8

Marche / Arrêt

10

Imprimer

11

Zoom -

12

Retour / Annuler / Retirer une copie

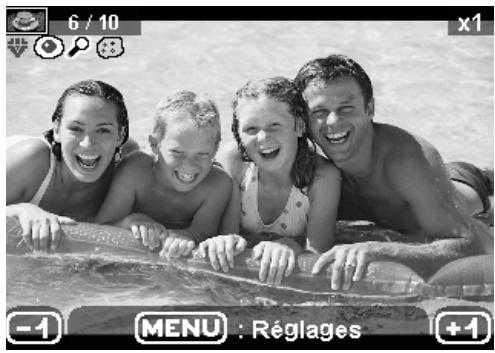

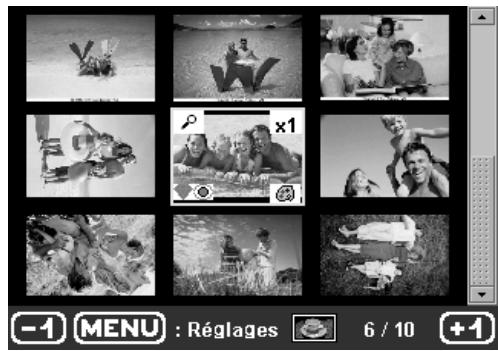

Présentation de l'interface graphique

Un écran (1) LCD de 2,4 pouces, vous permet de visualiser vos photos.

L'icone...

indique...

le numero de la photo

le nombre de copies selectionnées

fonction Crystal image activée

fonction Yeux Rougees activée

un zoom appliqué à une partie de l'image

des modifications apportées à l'image

retirer une copie, touche de sélection

acceder aux menus, touche MENU

ajouter une copie, touche de sélection

Impression d'une photo depuis une carte mémoire

Assurez-vous que les consommables (papier et ruban) sont installés.
Assurez-vous que votre imprimante est branchée au secteur et allumée.

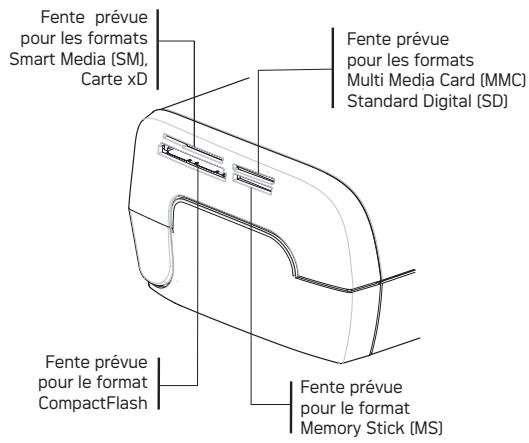

En fonction du format de votre carte mémoire, introduisez-la dans la fente correspondante, comme indiqué sur l'illustration ci-dessous.

Remarques: SmartMedia CONTACTS VERS LE BAS.

Les cartes mémoires ne rentrent pas complètement dans la fente de lecture. NE FORCEZ EN AUCUN CAS. Retirez la carte et vérifie que vous la présentez dans la bonne fente et dans le bon sens d'introduction.

Pour plus d'informations, reportez-vous au livre utilisé depuis sur le CD-Rom livre avec votre imprimante.

Insérez votre carte mémoire, après une phase de lecture la dernière photo de votre carte mémoire s'affiche sur l'écran LCD.
Appuyez sur la touche pour afficher la première photo figurant sur votre carte, à l'aide des touches ou vous pouvez faire défilier vos photos. Une fois la photo可以选择, appuyez sur la touche et suivez les consignes affichées à l'écran pour imprimer votre photo.

10

Améliorer la qualité des impressions

A l'aide des fonctions "Crystal Image" et correction "Yeux Rouge".

Crystal Image procèle automatiquement à tous les réglages et corrections nécessaires en rapport avec la netteté de l'image, la gestion des couleurs et le contraste pour obtenir la meilleure qualité d'impression possible.

Par ailleurs, les défauts d'exposition seront corrigés [par exemple les photos sous-exposées seront éclaircies ou les portions de photo représentant de forts contrastes seront compensées].

La fonction correction "Yeux Rouge" retouche les yeux rouges sur les clichés pris au flash. Vous doivent activer ces fonctions avant le transfert vers l'imprimante.

Remarques: par défaut, les fonctions "Crystal Image" et correction "Yeux Rouge" sont désactivées.

Lors d'une impression depuis un ordinateur individuel, les fonctions "Crystal Image" et correction "Yeux Rougees" ne sont pas proposées.

Le tableau suivant indique le nombre de fois qu'il faut appuyer sur la touche ) pour activer ou

déactivé les composants de la fonction "Crystal Image".

Nombre d'appui sur la touche	Etat fonction "Crystal Image" et correction "Yeux Rouges"
	Optimisation d'image "Crystal Image"	Correction "Yeux Rouges"
0 (Etat par défaut)	Désaktivé	Désaktivé
1	Activé	Désaktivé
2	Activé	Activé
3	Désaktivé	Activé
4 (retour à l'état par défaut)	Désaktivé	Désaktivé

Autres fonctions

L'utilisation de toutes ces fonctions est détaillée dans le livre utilisé depuis sur le CD-ROM livre avec votre imprimante.

Nouveaux effets (effets spéciaux, sépia, NetB, négatif, embossage noir et blanc et couleur, solarisation, contour noir et blanc et couleur, fusain).
Organisation des photos [choix emplacement].
Diaporama.
Affichage TV [selon modèle].
Sudoku.
Personalisation fond d'écran.

11

Conditions de garantie

Pour toute mise en oeuvre de la garantie, vous devez vous adresser à votre vendeur et luiprésenté le justificatif d'achat qu'il vous a remis.

En cas de panne, c'est lui qui vous conseillera.

Si vous avez acheté directement votre matériel auprès de Sagem Communication, celui-ci est garantie par Sagem Communication (pièces et main d'oeuvre), contre tout défaut de matière et tout vice de fabrication pendant une durée d'un an à compter de la date de livraison. Durant cette période, tout matériel défectueux sera remplaced ou réparé gratuitemment, le client devant returner à ses frais le matériel défectueux à l'adresse qui lui sera indiqué par le Service Àpres-Vente Sagem Communication dont le numéro de téléphone figure sur le bordereau de livraison. En l'absence de contrat d'entretien spécifique souscrit par le client, la réparation ou l'échange ne sera enaucun cas effectué dans les locaux du client.

Sont exclus de la garantie :

a) Les pannes ou dysfonctionnements dus au non-respect des consignes d'installation et d'utilisation, à une cause extérieure au matériel (foudre, incendie, chocol...), à un défaut de communication lié au réseau sans fil du client, à des modifications de matériels effectuels sans accord écrit de Sagem Communication, à un défaut d'entretien courant, de surveillance ou de soins de matériel, ou encore une réparation ou un entretien effectuels par des personnes non agrées par Sagem Communication.
b) L'usure normale du matériel ainsi que l'usure des accessoires.
c) Les détiérations consécutives à une insuffisance d'emballage et/ou à un mauvais conditionnement du matériel réexpédé à Sagem Communication. Dans les cas ci-dessus ainsi qu'à l'expiration de la garantie, le client demandera à Sagem Communication un devis qu'il devra accepter avant tout return du matériel au ServiceAprès-VenteSagem Communication.Les frais de réparation et de port (aller et retard) seront facturés au client. Ces conditions relatives à la garantie sont applicables en France Métropolitaine.

Votre matériel est, en tout etat de cause, soumis à la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil

Deutsch

Willkommen

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

Drucker und zubehör

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

GIAP2700-2300.book Page 9 Jeudi, 15. février 2007 10:42 10

PRESENTACION DEL INTERFAZ GRÁFICO

GIAP2700-2300.book Page 14 Jeudi, 15. février 2007 10:42 10

14

Italiano

Benvenuti

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

GIAP2700-2300.book Page 4 Jeudi, 15. février 2007 10:42 10

GIAP2700-2300.book Page 14 Jeudi, 15. février 2007 10:42 10

14

Nederlands

Welkom

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

GIAP2700-2300.book Page 9 Jeudi,15.février 2007 10:42 10

PRESTATIE VAN DE GRAFISCHE INTERFACE

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

Bloco de alimentacao
Cabo de ligaçao à rede

DepoSito de papel
Impressora de fotografias

Gui de instalacao

CD-Rom

GIAP2700-2300.book Page 4 Jeudi,15.février 2007 10:42 10

Conexões - Ligações

GIAP2700-2300.book Page 9 Jeudi, 15. février 2007 10:42 10

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

GI AP2700-2300.book Page 3 Jeudi, 15. février 2007 10:42 10

GIAP2700-2300.book Page 9 Jeudi, 15. février 2007 10:42 10

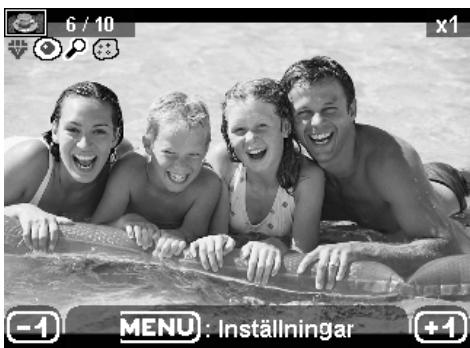

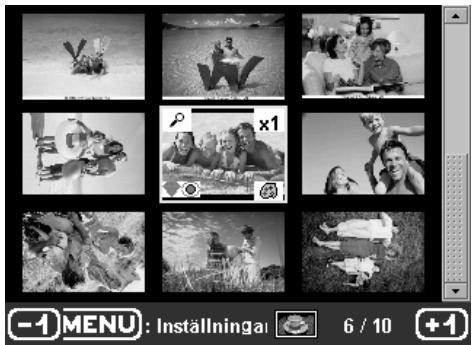

BESKRIVNING AV DET GRAFISKA ANVÄNDARGRÄNSSNITTET
