MANUALE UTENTE AP2700 SAGEM

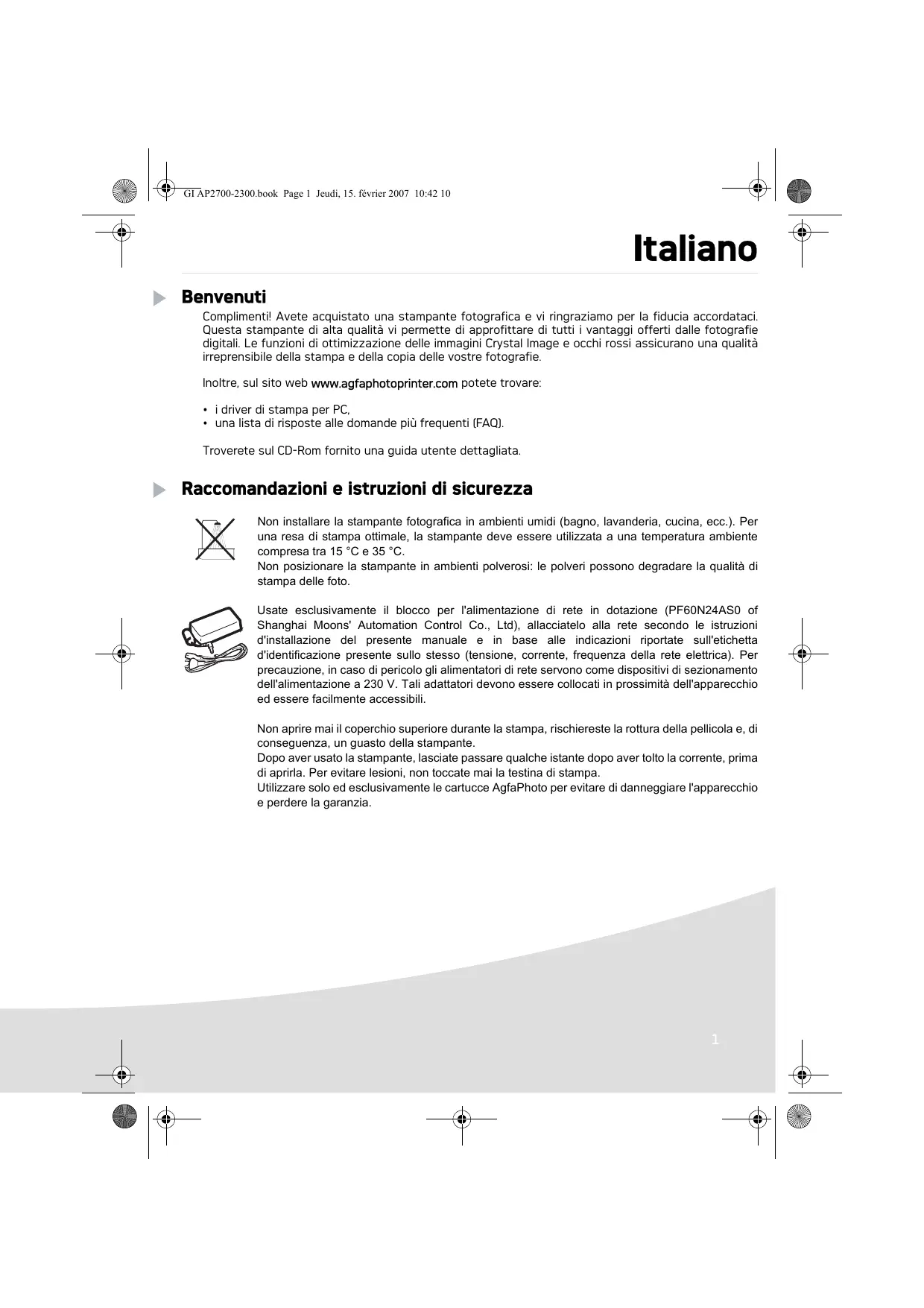

Compliment! Avete acquistato una stampante fotografica e vi ringraziamo per la fiducia accordataci. Questa stampante di alta qualità vi permette di approfittar di tutti ivantaggi offerti delle fotografie digitali. Le funzioni di ottimizzazione delle immagini Crystal Image e occhiRossi assicurano una qualità irrepressibile della stampa e della copia delle vostre fotografie.

Inoltre, sul site web www.agfaphotoprinter.com potete trovare:

• i driver di stampa per PC.
• una lista di risposte alle domande più frequenti (FAQ).

Troverete sul CD-Rom fornito una guida utente dettagliata.

Raccomandazioni e istruzioni di sicurezza

Non installare la stampante fotografica in ambienti umidi (bagno, lavanderia, cucina, ecc.). Per una resa di stampa ottimale, la stampante deve essere utilizzata a una temperatura ambiente compresa tra 15^ e 35^ .

Non posizionare la stampante in ambienti polverosi: le pulveri possono degradare la qualità di stampa delle foto.

Usate esclusivamente il blocco per l'alimentazione di rete in dotazione (PF60N24AS0 of Shanghai Moons' Automation Control Co., Ltd), allacciato alla rete secondo le istruzioni d'installazione del presente manuale e in base alle indicazioni riportate sull'etichetta d'identificazione presente sullo stesso (tensione, corrente, frequenza della rete elettrica). Per precauzione, in caso di pericologo gli alimentatori di rete servono come dispositivi di sezionamento dell'alimentazione a 230 V. Tali adattatori devono essere collocati in prossimità dell'apparecchio ed essere facilemente accessibili.

Non aprire mai il coperchio superiore durante la stampa, rischiereste la rottura della pellicola e, di consequenceza, un guasto della stampante.

Dopo aver usato la stampante, lasciate passare quello istante dopo aver molto la corrente, prima di aprirla. Per evitare lesioni, non toccate mai la testina di stampa.

Utilizzato solo ed esclusivamente le cartucce AgfaPhoto per evitare di danneggiare l'apparecchio e perdere la garanzia.

Il cestino sbarrato riportato sul prodotto indica che quest'ultimo appartiene alla famiglia delle apparecchiature elettriche ed elettroniche.

A Anything titolo, la regolamentazione europea richiede che si proceda allo smaltimento tramite raccolta selettiva:

• nei punti di distribuzione nel caso di acquisto di apparecchiatura equivalente;
• nei punti di raccolta messi a disposizione localmente (discariche, raccolta selettiva, ecc.).

CE

Il marchio CE attesta la conformità del prodotto alle esigenze essenziali della direttiva 1999/5/CE del Parlamento e del Consiglio europeo relativa alle apparecchiature terminali di telecomunicazione, per la sicurezza e la salute degli utenti, per le perturbazioni elettromagnetiche.

La dichiarazione di conformità può essere consultata sul除去 www.agfaphotoprinter.com alla rubrica "supporto" o può essere richiesta all'indirizzo seguente:

La stampante e i relativi accessori

Disponete la scatola davanti a voi, estraete i vari elementi della stampante, verificando che gli elementi presentati sotto siano presenti:

Blocco alimentazione

Cavo corrente

Cassetto carta

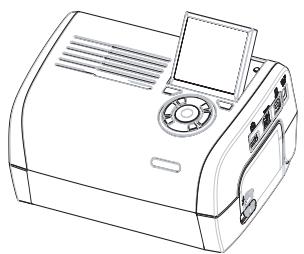

Stampante Foto

Guida per l'installazione

CD-Rom

Nastro (secondo modello)

Adattatore Wifi (secondo modello)

Blocchetto cartafoto (secondo modello)

Telecomando (secondo modello)

Cavo video (secondo modello)

3

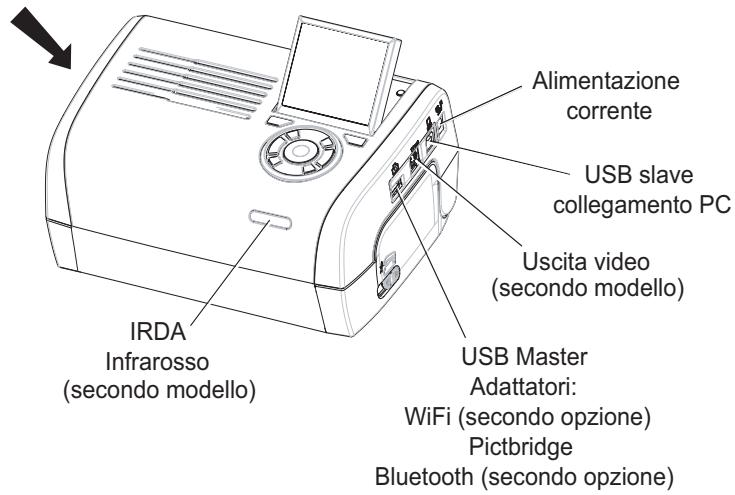

Connessioni - Collegamenti

Feritoie per inserimento carta memoria

Prima di procedere alle connessioni, consultare le raccomandazioni di sicurezza che sono all'inizio della guida utente sul CD-ROM fornito con la stampante.

	Uscita video	IRDA	WiFi	Bluetooth
AP2300	-	-	-	-
AP2700	●	●	Opzione	Opzione

4

Osservazioni:

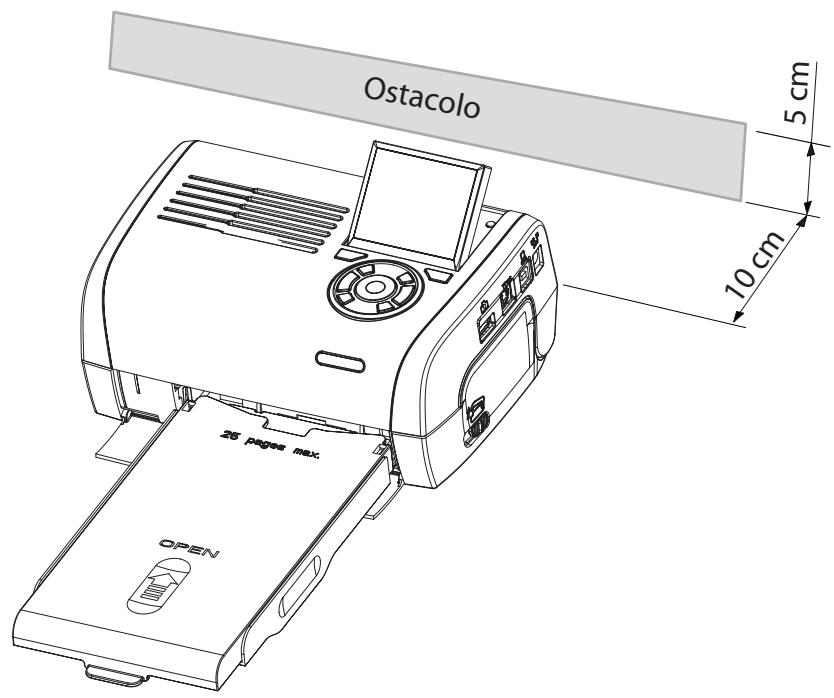

Per garantire la corretta circolazione del foglio di carta in fase di stampa, stare attente a lasciare uno spazio libero di almeno 10 centimetri sul retro della stampante.
Non installare la stampante in unippo polveroso, la polvere potrebbe compensettere la qualità di stampa delle foto.

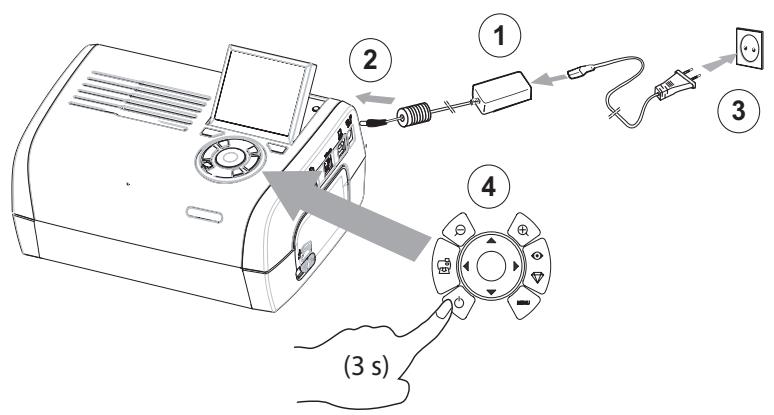

Messa in servizio della stampante

Messa sotto tensione

Inserimento della carta

6

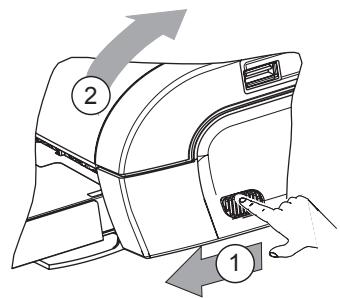

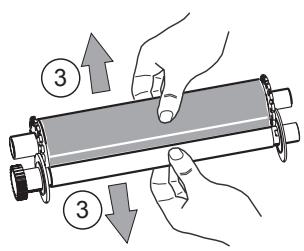

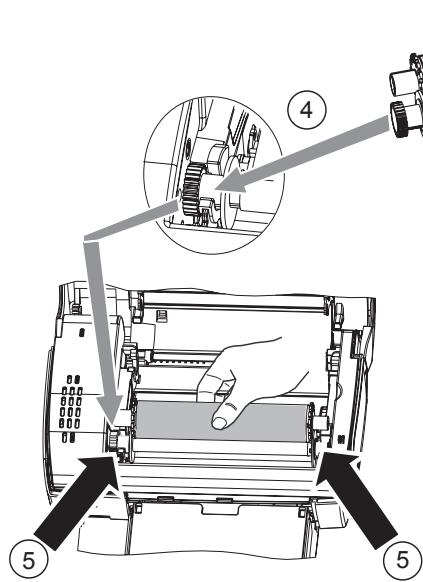

Installazione del nastro

N.B.:
Utilizzare unicamente consumabili originali. Questi ultimi sono stati appositamente concepi di garantire una resa di stampa ottimale.

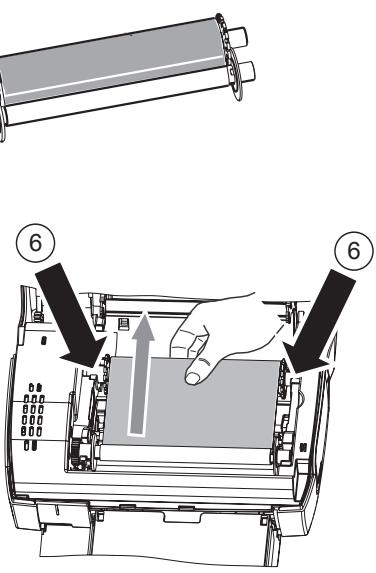

Tendere il nastro sui perni (6) e chiudere la stampante.

7

Presentazione dell'interfaccia utente

Consente di:

• scegliere una per una o presentare in modalità mosaico [9 Foto sul display],
• lanciere direttamente la stampa d'une Foto,
• attivare il miglioranto automatico della foto prima di stamparla,
  regolare i parametri "Formato", "Preferenze" e "Regolazioni immagini" a seconda delle necessità,
• selezionare più Foto e scegliere li numero di copie diverse per agli foto da stampare,
• realizzare uno zoom su una fot e stamparla.

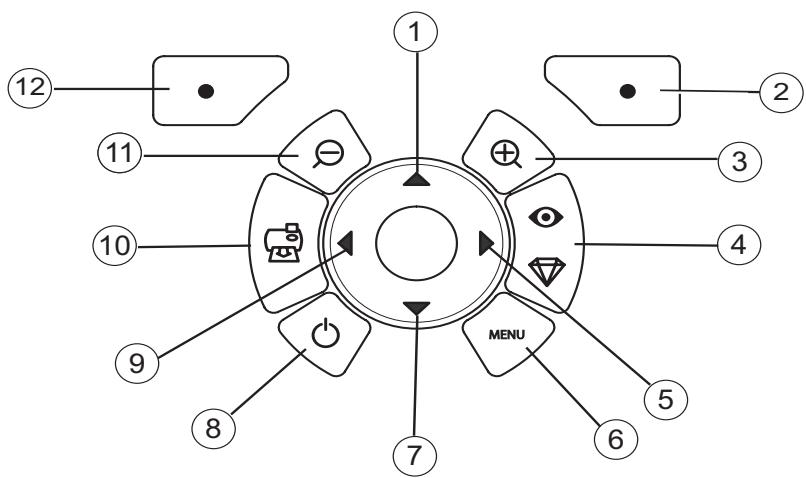

Descrizione della tastiera

Segno

1/5/7/9

2

Navigatore

3

Convalida / Enter / Aggiunta copia

4

Zoom +

6

Crystal Image / Occhi rossi

8

Menu

10

On/Off

11

Stampa

12

Indietro / Annulla / Togliere una copia

8

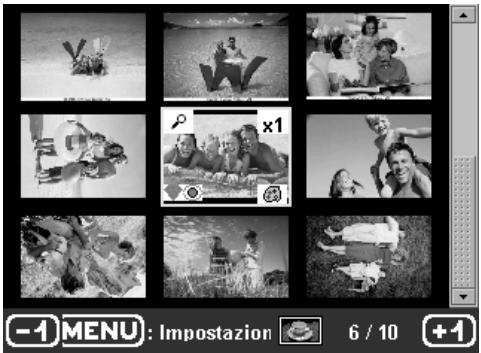

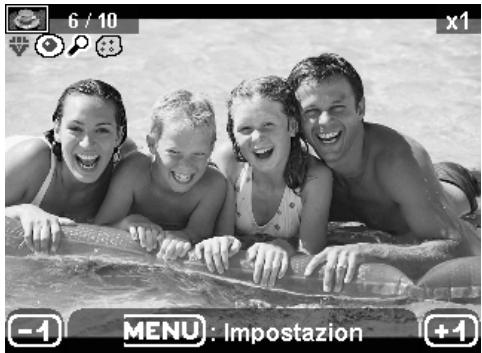

PRESENTAZIONDE DELL'INTERFACCIA GRAFICA

Un display (1) LCD da 2,4 pollici, consente la visualizzazione della foto

L'icona...

indica...

il numero della Foto

il numero di copie selezionate

funzione Crystal Image attivata

funzione occhi rossi attivata

un zoom applicativo ad una parte dell'imagine

delles modifiche fatte all'imagine

togliere una copia tasto selezione

accesso ai menù tastingo MENU

aggiungere una copia tastinge selezione

9

STAMPA D'UNA FOTO A PARTIRE DA UNA CARTA MEMORIA

Verificare la presenza dei consumabili (carte e nastro).
Verificare che la stampante sia collegata alla corrente edacea.

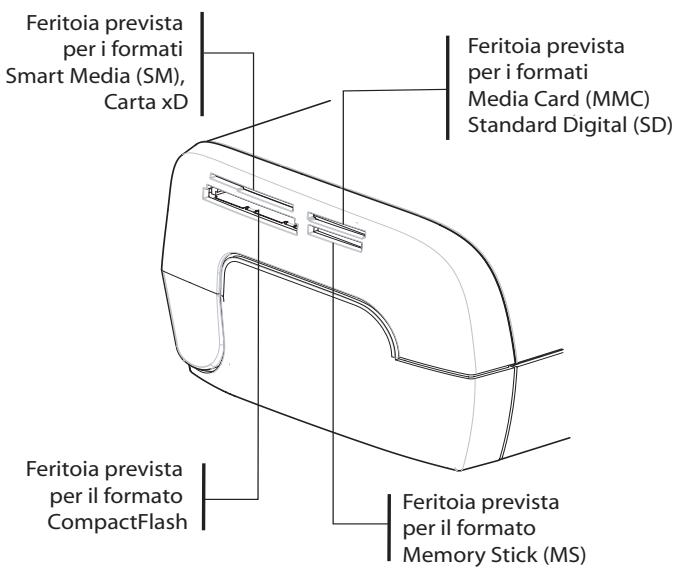

A seconda del formato della cartacarte memoria, insertirla nella feritoia corrispondente, come indicato nella illustrazione seguente.

Osservazioni: SmartMedia CONTATTI VERSO IL BASSO.

Le carte memoria non entrano completeness nella feritoia digettura. NON FORZARE MAI. Togliere la carta e verificare che sua inserta nella feritoia giusta e nel senso d'introduzione corretto.

Per maggiori informazioni, consulare la guida utente presente sul CD-ROM fornito con la stampante.

Inserire la carta memoria, dopo una fase digettura appeare l'ultima fotto della carta memoria sul display LCD.
Premere il tasto per visualizzare la prima fotospavata sulla carta, con l'ausilio dei tasti

esiste la possibità di far avanzare le foto. Una volta scelta la foto, premere il tasto

seguire le istruzioni che appaiono sullo schermo per stampare la Foto.

10

Migliorare la qualità delle stampe

Con l'ausilio delle funzioni "Crystal Image" et correzione "Occhi rossi".

Crystal Image proceeds automatically a tute le regolazioni e correzioni necessarie rispetto alla nitidezza dell'imagine, alla gestione dei colori e al contrasto, per ottener la migliorie qualità di stampa possibile.

D'altra parte, gli erre d'esposizione verranno corretti [per esempio, le fotografia sovaespose saranno schiarite, oppure le parti della fotografia che presentano forti contrasti saranno compensate].

La funzione di correzione dell'effetto occhi rossi ritocca gli "occhi rossi" delle fotografie scattate con il flash. Dovete attivare queste funzioni prima del trasferimento sulla stampante.

Osservazioni: Per default, le funzioni "Crystal Image" e correzione "occhi rossi" sono disattivate.

Nel caso di una stampa a partire dal PC, le funzioni "Crystal Image" et correzione "Occhi rossi" non sono disponibili.

La tabella seguente indica quando volte bisogna premere il tasting.

per attivare o disattivare i

componenti della funzione "Crystal Image".

Numero di pressioni del tasting	Stato funzione "Crystal Image" e correzione "Occhi rossi"
	Ottimizzazione imagine "Crystal Image"	Correzione "Occhi rossi"
0 (Stato per default)	Disattivato	Disattivato
1	Attivato	Disattivato
2	Attivato	Attivato
3	Disattivato	Attivato
4 (torna allo stato per default)	Disattivato	Disattivato

Altre funzioni

Neuvi effetti [effetti speciali, seppia, B&N, negativo, imbozzatura bianco e nero e colori, solarizzazione, cornice bianco e nero e colori, carboncino].
Organizzazione delle fotto (scelta posizionamento).
Diaporama.
Visualizzazione TV (secondo modello).
Sudoku.
Personalizzare fondo schermata.

L'uso di tutte queste funzioni è dettagliato nella guida utente presente sul CD-ROM fornito con la stampante.

11

Garanzia

Per qualsiasi utilizzazione della garanzia, Vi preghiamo di rivolgerVi al Vostro rivenditore presentandogli la prova d'acquisto che Vi ha consecnato. In caso di guasto, sare lui che potrà consigliarVi.

Nel caso in cui l'apparecchio sia stato acquisitato direttamente presso la Sagem Communication si appliccheranno le seguenti disposizioni:

A L'apparecchio è garantito (relativamente ai suoi componenti ed al costo della manodopera) nella Sagem Communication per un periodo di un anno alla data della consegna contro qualsiasi difetto di fabbricazione. Durante questo periodo tutti gli apparecchi difettosi saranno riparati gratuitamente [con esclusione della riparazione di altri tipi di dannii]; a tal fine il Cliente dovrà inviare, l'apparecchio difettoso all'indirizzo che gli sarebbe indicato dal servizio assistenza Sagem Communication il cui numero di Telefono compare sul documento di consegna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico contratto di assistenza, l'intervento non verrà in nessun caso effettuato al domicilio del Cliente.

L'apparecchio è in agli caso coperto da garanzia legale per difetti o vizi occulti ai sensi degli articoli 1490 e seguente del Codice Civile italiano.

B Sono escludi dalla garanzia:

• avarie o malfunzionamenti che siano consequences del mancato rispetto delleindicazioni di installazione o di utilizzazione, di causa esterna all'apparecchio (fulmine, incendio, caduta, danni di qualiasi natura dovuti ad allagamenti, ecc.), di modificazioni apporte all'apparecchiorawniz la consenso scritto della Sagem Communication, di negligenza nella manutenzione indicata nella documentazione segnata unitamente all'apparecchio, nella vigilanza e nella custodia, di inidonee condizioni ambientali (in particolare哪些 collegate alle condizioni di temperatura ed igrometria sua per i componenti che per i materiali consumabili) o di un intervento di riparazione o manutenzione effettuato da personale non autorizzato alla Sagem Communication;
• danni o disfunzioni dovuti alla normale usura dell'apparecchio e dei loro accessori;
• danni derivanti da un imballaggio insufficiente e/o da un errato confezionamento dei prodotti rispediti alla Sagem Communication;
• installment di nuovi prodotti software;
• interventi di modifica o aggiunta sugli appearecchi o sul software effettuati nella consenso della Sagem Communication;
• disfunzioni, non imputabiliagli accessori o al software installato, dei siti di utilizzazione per accedere ai servizi offerti dall'apparecchio;
• problemi di comunicazione dovuti ad INSTALLazione non compatibile, in particolare:

-problemi di accesso e/o connessione ad Internet, quali l'interruzione della rete di accesso, la mancanza della linea dell'abbonato o del suo corrisponde,

-difetti di trasmissione (mancata copertura del territorio da parte dei ripetitori radioelettrici, interferenze, disturbi elettromagnetici, mancanza o cattiva qualità delle linee Telefoniche, ecc.),
-difetti della rete locale (cablaggio, server, punti di utilizzazione) e/o difetti della rete di trasmissione.

• L'ecusione degli interventi di revisione generale (come indicatei nel libretto d'istruzioni unito all'apparecchio) e le disfunzioni consequenti alla mancata esecuzione di detti interventi; resta inteso che il costo di tali interventi è in agli caso a totale carico del CLIENTE.

C Nei casi previsti al precedente paragrafo B e nel caso sa scaduto il periodo di garanzia, il Cliente dovrá richiedere alla Sagem Communication unpreventivo che dovrassere accettato prima della spedizione dell'apparecchio al servizio assistenza della Sagem Communication.

Le presenti dispositionsi saranno applicabili in Italia nel caso di assenza di diverso accordo concluso per iscritto con il CLIENTe. Se una di queste dispositionsi si rilevasse contraria a norme di legge imperative di cui potrebbero beneficiare i consumatori nell'ambito della normativa nazionale, tale disposizione non sare applicabile nelle tutte le altre dispositionsi rimarranno valide ed efficaci.
