MANUALE UTENTE PHOTO EASY 160 SAGEM

Connector l'imprimante

1 BENVENUTI 1 Raccomandazioni e istruzioni di sicurezza 2
2 ALLA SCOPERTA DELLA STAMPANTE FOTO 3
3 INTERFACCIA UTENTE 4
Descrizione della tastiera 4
Descrizione delle informazioni visualizzate 5
4 PREPARAZIONE DELLA STAMPANTE FOTOGRAFICA 6
Alimentazione rete 6
Prima installmente del nastro 7
Per sostituire il nastro 8
Caricamento della carta 10
5 STAMPA DA UNA SCHEDA DI MEMORIA 12
Inserimento di una scheda di memoria 12
Stampa delle fotografie 14
Stampa rapida 14
Esempio di stampa rapida da un supporto di memorizzazione 15
Creazione di un foglio di prove fotografiche (indice con miniature) 17
Preparazione di una seriesi di fotografie per la stampa (Funzione carrello) 19
Stampare da una periferica compatible DPOF 21
6 STAMPA DALLA FOTOCAMERA DIGITALE (MODALITA PICTBRIDGE) 22
Stampa in modalità pictbridge 23
7 STAMPA DA UN TELEFONO CELLULARE O DA ALTRA PERIFERICA 24
Trasferimento a infrarossi 24
Trasferimento bluetooth (Opzionale) 26
8 FUNZIONE CRYSTAL IMAGE 28 Attivazione/disattivazione 28
9 STAMPA DA UN COMPUTER (PC) 29
10 ELABORAZIONE DEL CONTENUTO DELLASCHEDA DI MEMORIA A PARTIRE DAL PC 31

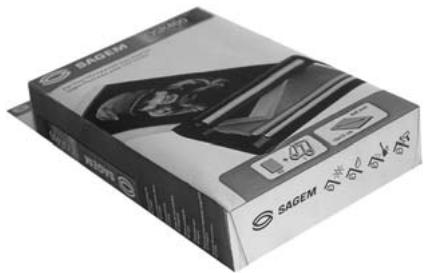

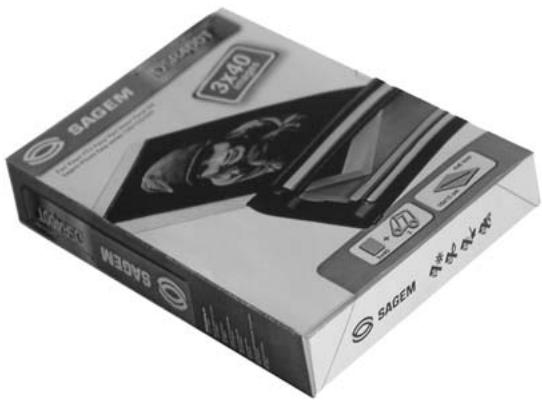

11 SOSTITUZZIONE DEI CONSUMABILI 33

12 CURA DELLA STAMPANTE 34

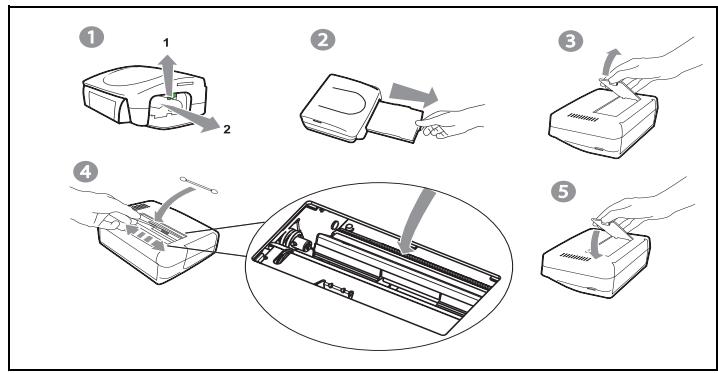

Pulizia della testina di stampa 34
Inceppamento carta 35
Problemi 36
Messaggi d'erreore 38
Caratteristiche tecniche 40
13 AMBIENTE 41
14 GARANZIA 42

-11-

RACCOMANDAZIONI E ISTRUZIONI DI SICUREZZA

C E

• Non installment la stampante fotografica in ambienti umidi (bagno, lavanderia, cucina, etc..). Per una resa di stampa ottimale, la stampante deve essere utilizzata a una temperature ambiente compresa tra 15^ e 35^ .
• Non posizionare la stampante in ambienti polverosi: le polveri possono degradare la qualità di stampa delle foto.
• Utilizzare esclusivamente l'alimentatore, collegarlo in conformità alle istruzioni di installatione contenute nel presente documento e alleindicazioni dell'etichetta di identificazione del blocco (tensione, corrente, frequenza della rete elettrica). Per precauzione, in caso di pericolo gli alimentatori di rete servono come dispositivi di sezonamento dell'alimentazione a 230V Tali adattatori devono essere collocati in prossimità dell'apparecchio ed essere facilmente accessibili.
• Non aprire l'alloggiamento della cartuccia durante la stampa, si rischia la rottura del nastro d'inchiestro ed un disfunzionamento della stampante.
• Utilizzare solo ed esclusivamente le cartucce SAGEM per evitare di danneggiare l'apparecchio e perdere la garanzia, (per conoscere i riferimenti delle cartucce vi rimandiamo al paragrafo Sostituzione dei consumabili, pagna 33).
• Il marchio CE attesta la conformità del prodotto alle esigenze essenziali della direttiva 1999/5/CE del Parlamento e del Consiglio europeo relativa alle apparecchiature terminali di telecomunicazione, per la sicurezza e la salute degli utenti, per le perturbazioni elettromagnetiche.

La dichiarazione di conformità può essere consultata sul site www.sagem.com alla rubrica "supporto" o può essere richiesta all'indirizzo seguente:

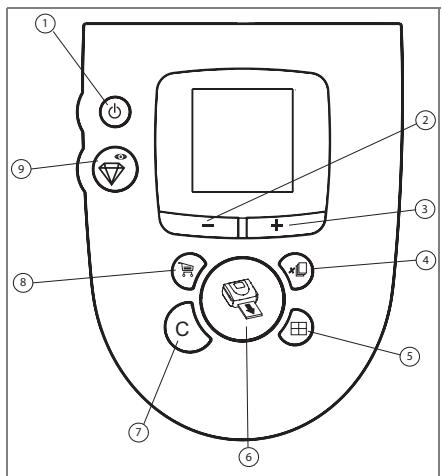

DESCRIZIONE DELLA TASTIERA

1. Tasto ON/OFF di accensione/spegnimento (premere a lungo)
2. Tasto di selezione foto precedente
3. Tasto di selezione foto successiva
4. Tasto del numero di copie da stampare
5. Tasto fornato foto
6. Tasto di stampa
7. Tasto di annullamento (C)
8. Tasto carrello
9. Tasto CRYSTAL IMAGE (ottimizzazione automatica della qualità di stampa ed eliminazione effetto occhi rossi).

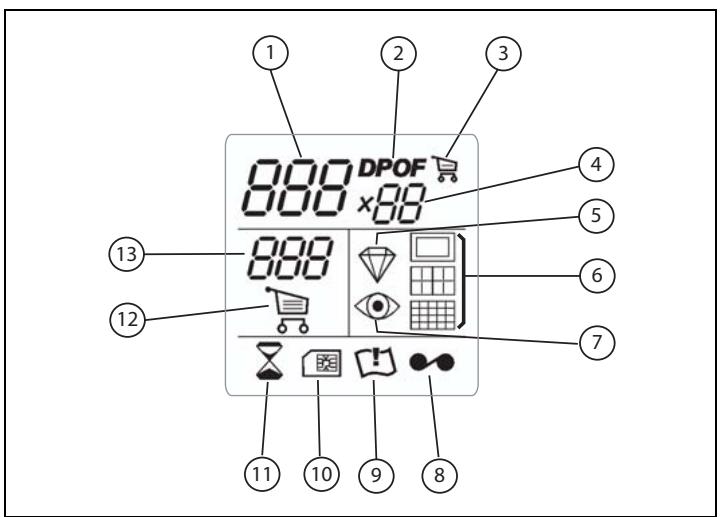

DESCRIZIONDE DELLE INFORMAZIONI VISUALIZZZATE

Le seguenti informazioni vengono visualizzate sul display:

1.Numero della foto selezionata
2. Modalità
3. Indica che la Foto selezionata è nel carrello
4.Numero di copie da stampare
5. Icona della funzione CRYSTAL IMAGE
6. Formato di stampa
7. Icona della funzione eliminazione effetto occhi rossi
8. Errore nastro
9. Errore carta
10. Iconascheduled consumabile (smart card)
11. Icona clessidra: lampeggia quando la stampante è in attività
12. Funzione carrello
13.Numero di fogli necessari per la stampa

-5-

4 PREPARAZIONE DELLA STAMPANTE FOTOGRAFICA

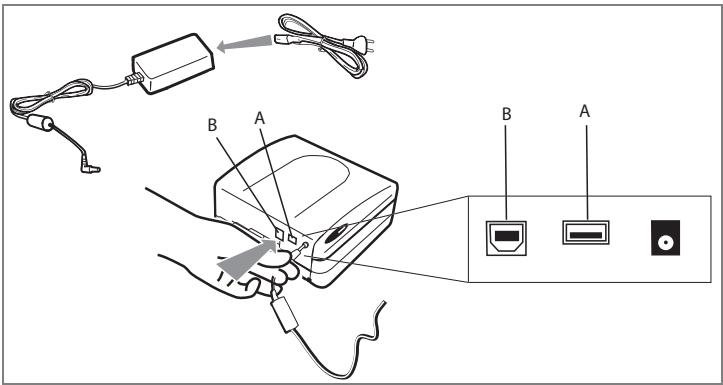

ALIMENTAZIONE RETE

N.B.

: Al terme dell'installazione, assicurarsi che nessun muro e nessun oggetto si trovi in prossimità, a meno di 10 centimetri alla parte posteriore della stampante; in quello modo, si garantisce la corretta circolazione del foglio di carta in corso di stampa.

Prima di procedere alle connessioni, consultare le istruzioni di sicurezza presentate all'inizio del presente documento.
Collegare una delle estremità del cavo rete al connettore del blocco di alimentazione previsto a quello scopo.
^空 Collegare la presa del blocco di alimentazione alla stampante, come indicate nella segunte figura.

Collegare l'altra estremita del cavo settore del blocco di alimentazione ad una presa murale.
Premere il tasting ON/OFF (premere a lungo), situato nella parte superiore della stampante, fino a quando vengono visualizzati tre trattini sul display.
La stampante dispone di due connettori USB:

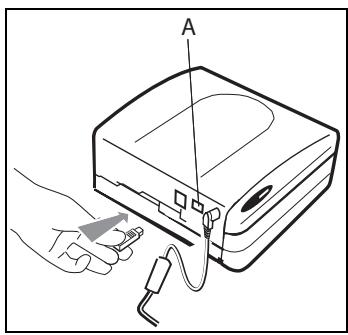

• un connettore USB master Mass storage SCSI (A) per connettere una fotocamera digitale (modalità PictBridge), una chiave USB, un adattatore Bluetooth

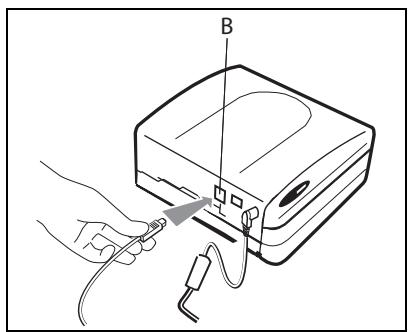

• un connettore USB slave (B) che consente di realizzare un collegamento a un terminale master (PC, ...).

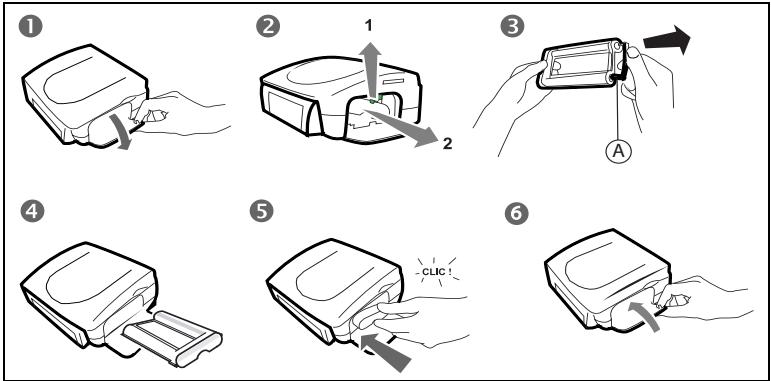

PRIMA INSTALLAZIONE DEL NASTRO

N.B. :utilizzare unicamente consumabili originali.Qesti ultimi sono stati appositamente concepiiti per garantire una resa di stampa ottimale (vedere Capitolo 10).
N.B. : l'inizializzazione tramite smart card non è necessaria per l'utilizzo dei consumabili forniti con la stampante (forniture a seconda del modello).

Mettere la stampante molto tensione. Attendere 10 secondi affinché la testa di stampa si sollevi e procedere come segue:

1. Aprire lo sportello esterno situato sulla parte destra della stampante.
2. Togliere la spugna di protezione.
3. Estrarre il nastro nuovo dall'imballo e assicurarsi che la pellicola sia ben tesa dopo aver rimioso la parte cartonata (A).
4. Inserire il nastro rispetto la posizione secondo l'illustrazione in basso.
5. Spingere il nastro a fondo nel rispetto alloggiamo: ilsystemadi bloccaggio devese essere tassativamente chiuso afterl'insertimento del nastro.
6. Richiudere lo sportello esterno.

Attenzione: Non toccare il nastro d'inchiestro con le dita. Inserire il consumabile completamente nella stampante. Verificare che il blocco di chiusura verde sia abbassato.

N.B. : in caso di problema, assicurarsi che nessun corpo estraneo sia presente nell'alloggamento della cartuccia d'inchiostro.

-7-

PER SOSTITUIRE IL NASTRO

N.B.

:utilizzare unicamente consumabili originali. Questi ultimi sono stati appositamente concepi per garantire una resa di stampa ottimale.

Mettere la stampante molto tensione. Attendere 10 secondi affinché la testa di stampa si sollevi e procedere come segue:

1. Prendere la smart card fornita con il nastro e la carta fotografica, inserirla nellettore situato sul lato sinistro della stampante. La smart card viene riconosciuta e letta alla stampante; al termino della procedura sul display viene visualizzato "40 End" o "120 End".
2. Sfilare la smart card.
3. Estrarre il nastro nuovo dall'imballaggio e assicurarsi che la pellicola sia ben tesa dopo aver rimioso la parte cartonata (A).
4. Apire lo sportello esterno situato sulla parte destra della stampante.
5. Sollevare il blocco di chiusura e togliere la cartuccia usata.
6. Inserire il nastro rispetto la posizione secondo l'illustrazione in basso.
7. Sollevare il blocco di chiusura, insere la cartuccia fino infondo nel rispetto alloggiamento. Il blocco di chiusura deve essere posizionato correttamente al termine dell'inserimento.
8. Richiudere lo sportello esterno.

N.B.

: se la sostituzione del nastro viene effettuata durante un lavoro di stampa, dopo aver effettuato la sostituzione è possible riprendere l'operazione di stampa premendo il

tastoo

-8-

Attenzione: Non toccare il nastro d'inchiostro con le dita. Inserire il consumabile completeness nella stampante. Verificare che il blocco di chiusura verde sia abbassato.

N.B. : in caso di problema, assicurarsi che nessun corpo estraneo sa presente nell'alloggamento della cartuccia d'inchiostro.

-9-

1. Togliere il cassetto della stampante.
2. Aprite unpacchetto di cartafotografica munito di foglio di protezione sul lato superiore del pacchetto e inserte i fogli nel vassoio della carta.
3. Togliere la pellicola di protezione.
4. Inserir lentamente il consumabile fino ad attivare ilsystema di blocco.

La stampante fotografica è ora pronta per la stampa di fotografia digitali.

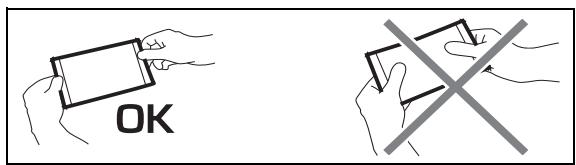

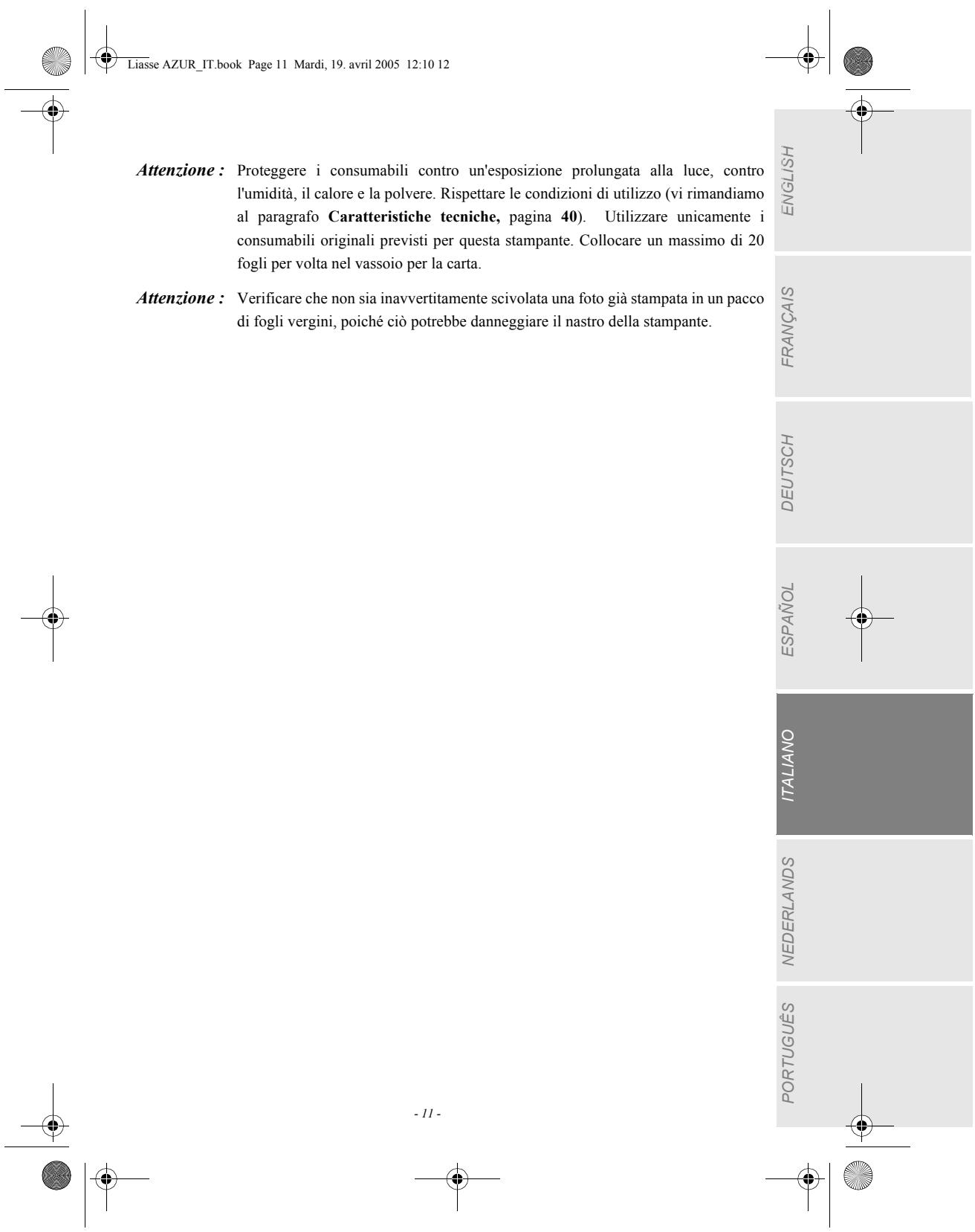

Attenzione: Manipolare i fogli di carta afferrandoli sulle estremità pre-tagliate. Non toccare mai con le dita il latero brillante dei fogli, prima della stampa.

-10-

5 STAMPA DA UNA SCHEDA DI MEMORIA

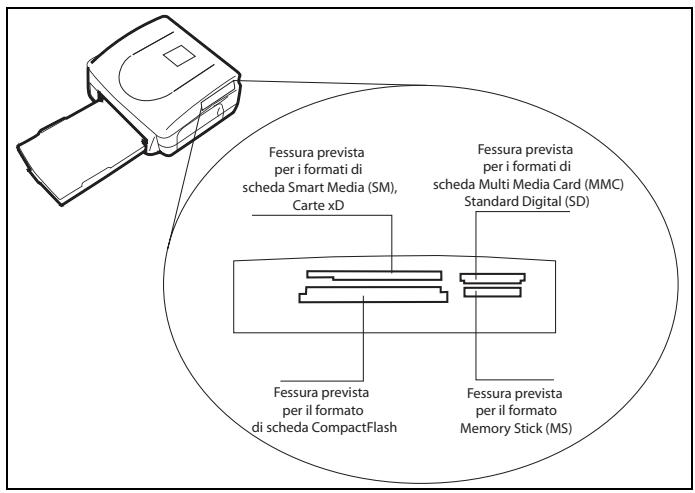

INSERIMENTO DI UNA SCHEDA DI MEMORIA

A seconda del formato della scheda, introdurla nell'alloggiamento corrispondente, come illustrato nelle seguenti figure. Inserimento di una scheda di memoria.

Attenzione: SmartMedia IL CONTATTO DEVE ESSERE POSIZIONATO VERSO IL BASSO.

Attenzione: Le schede memoria non vanno inserte completenessnll'unita di dettura.

IN TUTTI I CASI, NON FORZARE. Togliere la sched e assicurasi che si trovi nell'unità correspondente e che sua stata introdotta nel senso giusto

Attenzione: Per effettuire una stampa in ordine crescente delle fotto presenti sulla carta di memoria è necessario regolare i parametri "data e ora" sull'apparecchio fotografico prima dello scatto della fotto. In caso contrario le fotto saranno visualizzate e stampate in un ordine casuale.

La stampante deve essere messa sotto tensione, è bisogna prima connettere una scheda.

Mentre la stampante carica i dati, l'icona clessidra lampeggia.

Dopo quale secondo, il numero di fotografia lette sullaScheduleda si accende con luce fissa.

La stampa delle fotografie si svolge in 4 fasi. La stampante stampa dapprima il giallo, il magenta, il ciano ed infine dispone una pellicola protettrice sul foglio di carta prima di restituire la fotografia.

N.B. : per poter gestire le Foto senza danneggiarle, il formato dei fogli di carta è più grande rispetto alla superficie stampata e i due margini laterali sono fustellati.

Al termine della stampa, non rimuovere i bordi in una sola volta, effettuare più volte una piegatura lungo le linee pre-tagliate, quando rimuovere con cura i bordi.

Idea: E'possible sovrapporre più fogli facendo dei piccoli pacchetti per poi ritagliarne i bordi.

STAMPA RAPIDA

Selezionare il numero della fotografia che si vuole stampare mediante i tasti - o +

N.B. : premendo a lungo il tasto + è possibile incremente il numero di foto per passi di 10:但这a funzione può rivelarsi utile quando il numero di foto è particolarmente elevato.

Premere il tasto per définire la quantita di copie.

Premere il tasting per scegliere il formato di stampa.

É possible stampare le fotografie in formati predefiniti:

• Stampare la fotografia in formato 10 × 15 cm a piena网页a, alla bordo.
• Stampare la fotografia in formato 10 × 15 ~cm con bordo bianco
• Stampare la fotografia in formato 10 × 13 ~cm

-14-

• Stampare 2 fotografie per categoria
• Stampare 4 fotografie per pagina
• Stampare 8 fotografia per categoria
• Stampare 20 fotografie per pagina (indice con miniature)

Al terminale selezione, premere il tasting per avviare la stampa.

Se la stampa viene interrotta per mancanza di carta, un intasamento carto o una cartuccia da ricaricare, dopo aver effettuato la sostituzione o corretto il difetto, è possible riprendere l'operazione di stampa là dove si era fermata,

premendo il tasting

Idea : Il retro pre-stampato cartolina permette di inviare rapidamente la fotografia ad amici, parenti...

Idea: Premendo il tasto che (C) per 3 secondi, è possibile reinizializzare la stampante e tornare allo stato predefinito durante l'insertimento della sched.

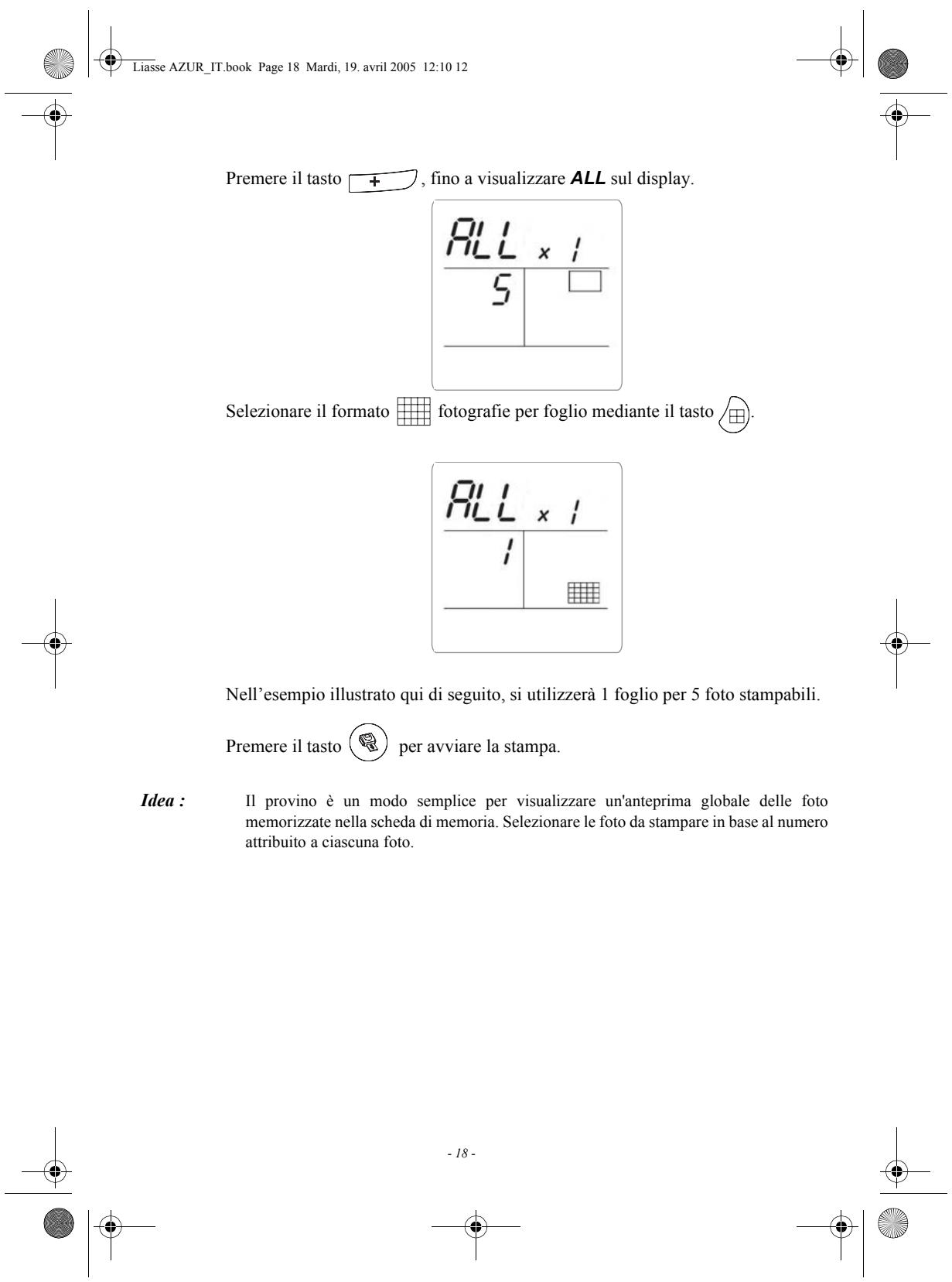

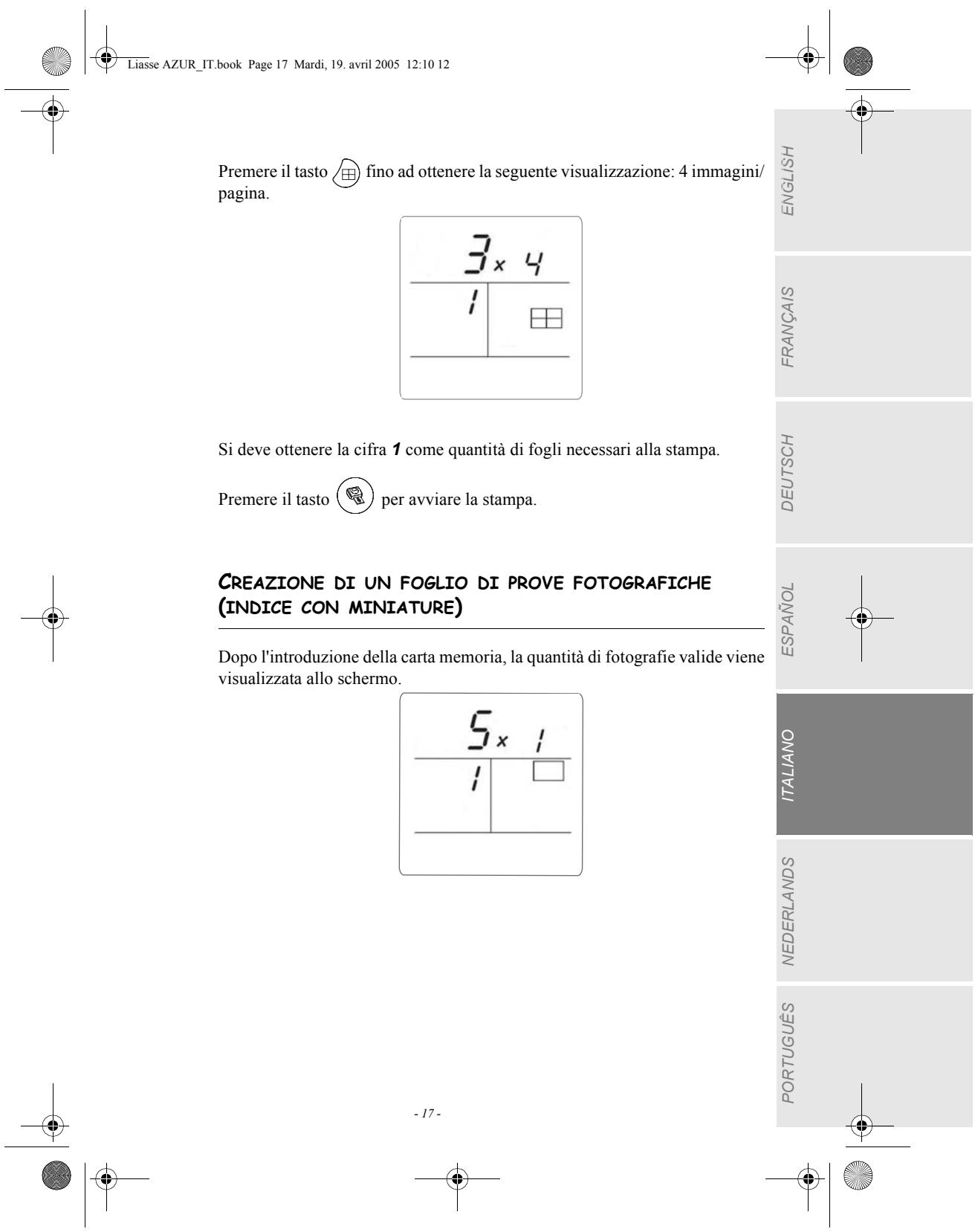

ESEMPIO DI STAMPA RAPIDA DA UN SUPPORTO DI MEMORIZAZIONE

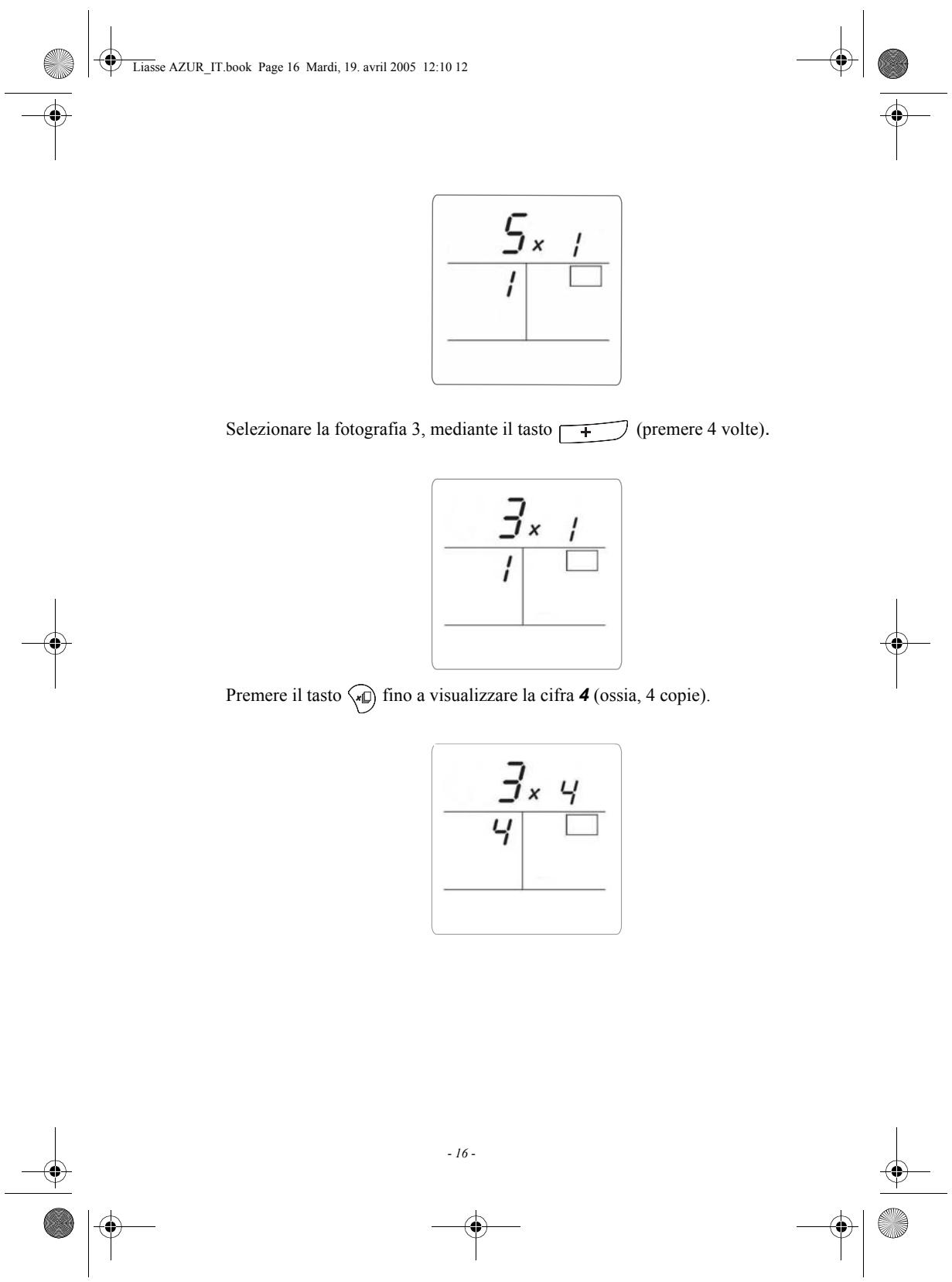

Se ad esempio la sCHEDULE contiene 5 fotografia e si desidera stampare la fotografia 3, 4 volte sullo stesso foglio di carta.

Premere il tasting ON/OFF fino a quando vengono visualizzati tre trattini sul display.

Inserire la schedna nella relativa fessura della stampante.

Dopo una fase di analisi e di riconoscimento, sul display viene visualizzata la quantità di foto valida.

-15-

PREPARAZIONE DI UNA SERIE DI FOTOGRAFIE PER LA STAMPA (FUNZIONE CARRELLO)

Dopo l'introduzione della schedà di memoria, la quantità di fotografia valide viene visualizzata allo schermo.

Se desidera stampare la fotografia 3 in 4 esemplari, la fotografia 8 in 1 esemplare e la fotografia 16 in 2 esemplari

N.B. : le stampe in série vengono effettuate tutte con lo stesso formato di stampa.

Selezionare la fotografia 3 mediante il tasto e + , quando premere il tasto x do fino a visualizzare la cifra 4, quantità voluta.

Premere il tasting per aggiargerla al carrello. L'icona in alto a destra indica che è stata selezionata la foto attiva. Il numero visualizzato al di sopra dell'icona in basso a sinistra, indica il numero di foto che saranno stampate.

-19-

Selezionare la fotografia 8, mediante il tasto + , premere il tasto per aggiuungerla al carrello (la quantità predefinita è 1).

Selezionare la fotografia 16, mediante il tasto + , quando premere il tasto

, fino a visualizzare la cifra 2, quantità voluta.

Premere il tasting per aggiuungerla al carrello.

La quantità di fogli necessaria per stampare appara a destra dell'icona carrello.

Premere il tasting per avviare la stampa.

N.B. : in caso di erre di selezione, dopo aver convalidato mediante il tasto , è

possible tornare indietro premendo di nuovo il tasto. Annullare la selezione precedente. è inoltre possibile annullare tutte le fotografia presenti nel carrello, selezionando ALL come fotografia attuale mediante il tasto + e premendo due

volte il tasto tasto _

-20-

Idea:

Per aggiungere rapidamente una series di fotografia consecutive nel carrello, positonarsi sulla fotografia con il numero più piccolo, premere e tenere premuto il

tastoo, le fotografia vengono aggiante automaticamente nel carrello sono a

quando viene premuto di nuovo il tasting.

STAMPARE DA UNA PERIFERICA COMPATIBLE DPOF

Questa funzione consente di selezionare le foto da stampare sulla stampante fotografica a partire alla fotocamera digitale in modalità PictBridge o la scheda di memoria.

Procedere alla selezione delle fotografie volute sulla macchina fotografica osservando le istruzioni per l'uso della macchina fotografica.

Inserire la Scheduled di memoria nell'apposito slot: viene avviato il trasferimento dei dati nella stampante fotografica, il logo vuene attenuato sul display della stampante ed il numero di fotografia da stampare appara in basso a sinistra sul display.

Attenzione : Esempio: schada che contiene 15 fotografie selezionate per nelle stampate

Avviare la stampa e premere il tasting

Per uscire alla modalità, premere il tasting.

Per tornare alla modalità, premere e tenere premuto il tasting per 3 secondi.

-21-

Attenzione: se nella stampante è giornata una scheda di memoria, non è possibile accederate alla modalità PictBridge.

La stampante fotografica supporta gli standard PictBridge e pertanto consente di stampare Foto a partire da fotocamere digitali compatibili con quosti standard.

Consultare la documentazione della fotocamera digitale utilizzata.

A partire dalla fotocamera digitale, è possible:

Stampareuna fotografia.
Selezionale delle fotografie e stamparle più volte sullo stesso foglio di carta.
Stampareapartiredaun file standardDPOF.
Seguire la stampa ed in particolare l'inizio, la progressione e la fine alla stampa. La stampante consente usualmente di leggere i messaggi d'errore (assenza di carta, intasamento, fine dell'inchiostro, sportello aperto, assenza cartuccia).

La stampante fotografica non supporta le seguenti funzioni:

Cropping (ritaglio di un'imagine).
Scegliere un tipo di carta.
Indicare un'informazione supplementare (data e ora, ad esempio) in più della fotografia da stampare.

Assicurarsi che l'apparecchio fotografico sia regolato in modalità PictBrigde.
Collegare un'estremità del cavo USB alla porta USB della fotocamera e l'altra estremità alla porta USB master della stampante (punto A della figura a pag. 6).
. La stampante è gestita alla fotocamera. Non è necessario premere alcun+tasto sulla stampante.

Togliere il cavo USB per uscire alla modalità PictBridge.

-23-

7 STAMPA DA UN TELEFONO CELLURE O DA ALTRA PERIFERICA

Attenzione: se una scheda di memoria è più inserita nella stampante, non è possibile acceder alla modalità di trasferimento wireless a infrarossi o Bluetooth.

Con la stampante fotografica è possible stampare le Foto memorizzate in Telefoni cellulari, Palm o computer. A quello scopo, è necessariotrasferirele Foto nella stampanteutilizzando la connessione wirelessa infrarossi o Bluetooth (tramite un adattatoreBluetooth opzionale).

Sulla stampante fotografica, premere il pulsante ON/OFF finché sul display vengono visualizzati tre trattini.

N.B. : per conoscere l'elenco delle periferiche compatibili, consultare il site www.sagem.com.

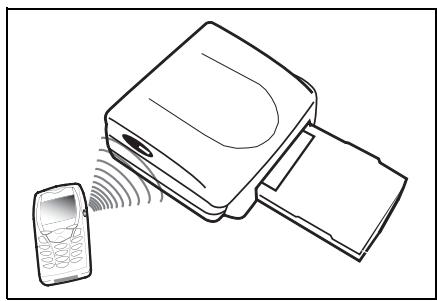

TRASFERIMENTO A INFRAROSSI

Attenzione: se si è più iniziato un trasferimento tramite Bluetooth, per poter effettuire il trasferimento delle foto tramite connessione a infrarossi sare necessario daprima svotare la memoria interna premendo a lungo (3 secondi) il tasto c.

Collocare la finestra a infrarossi della periferica di fronte a quella della stampante a una distanza massima di 30 centimetri.

Attenzione: In ambienti esposti a luce intensa, è consigliabile una distance massima di 10 centimetri tra le due porte infrarossi.

Sulla periferica, selezionare una fot e attivarne il trasferimento tramite connessione a infrarossi.

-24-

Il trasferimento viene avviato e durante la sua durata, il messaggio " lr " lampeggia sul display della stampante.

Al termine del trasferimento, le seguenti informazioni vengono visualizzate in alternanza sul display::

possible:

• Attivare la stampa della fotografia trasferita, dopo aver eventualmente modificato il formato di stampa ed il numero di copie.
• Oppure trasferire un'altra Foto alla periferica: quest'ultima viene aggianta a quella o quale gli memorizzate nella stampante. Al termine di anni trasferimento, il numero totale di fotografie archiviare è indicato sul display della stampante (quella avente il numero più elevato è l'ultima trasferita).
• A quello punto, è possibile effettuare le operazioni descritte nei capitoli precedenti prima di avviare la stampa di queste fotografia (sezione dei numero delle fotografia da stampare, selezione del formato, selezione del numero di copie).

• Avviare una nuova stampa, dopo aver eventualmente selezionato altri parametri (Numero di fotografia, formato, numero di copie).
• Terminare la fase di trattamento delle fotografie trasferite. A quello scopo, premere il tasting per 2 secondi.

-25-

Attenzione: se si è gli iniziato un trasferimento tramite infrarossi, per poter effettuire il trasferimento delle foto tramite connessione Bluetooth sare necessario daprima svotare la memoria interna premendo a lungo (3 secondi) il tasto c.

L'adattatore Bluetooth (opzionale) è una soluzione veloce per ottener un collegamentorawnenza fili.

L'adattatore consente di trasformare la stampante fotografica in stazione ricevente Bluetooth autorizzato la stampa di Foto a partire da apparecchiature dotate di Tecnologia Bluetooth, quali Telefoni cellulari, palmari, computer e altri ancora.

Assicurarsi che le attrezzature siano sotto tensione. Non forzare mai il collegamento dei connettori alle attrezzature. Vi è un rischio di deteriorare il cavo ed il connettore.

N.B. : per conoscere l'elenco delle periferiche compatibili, consultare il sito www.sagem.com.

Collegare l'adattatore Bluetooth (opzionale) sulla porta USB (A) della stampante fotografica.

Il riconoscimento tra attrezzature è automatico.

Attenzione : La taglia della o delle fotografia datrasferire verso la stampante fotografica deve essere inferiore a 600 K-bytes. Il formato della fotografia deve essere di tipo JPEG. Un messaggio d'errore "Err 75" appeare quando la capacité massima della memoria è stata raggiunta.

Attenzione: Per trasferire nuovi dati verso la stampante fotografica, occorre svuotare la memoria. Perfare quello, premere a lungo sul tasto

Il trasferrimento viene avviato e durante la sua durata, il messaggio '' bt '' lampeggia sul display della stampante.

Al termine del trasferimento, le seguenti informazioni vengono visualizzate in alternanza sul display:

possibl:

• Attivare la stampa della fotografia trasferita, dopo aver eventualmente modificato il formato di stampa ed il numero di copie.
• Oppure,trasferire un'altra fotografia;questa viene aggiunta a qualegia memorizzate nella stampante.Al termine di agli trasferimento, il numero totale di fotografie archiviate è indicato sul display della stampante (quella avente il numero più elevato è l'ultima trasferita).

-27-

8 FUNZIONE CRYSTAL IMAGE

La stampante dispone della funzione Crystal Image per l'ottimizzazione delle immagini con la quale è possible ottenere una qualità di stampa ottimale.

N.B. : Crystal Image funziona independentemente dal PC.

Crystal Image ha due caratteristiche principali che permettono di ottenere:

• ottimizzazione dell'imagine
• eliminazione effetto occhi rossi

Attenzione : l'eliminazione dell'effetto occhi rossi è un processo complesso che può richiedere tempi di elaborazione elevati.

Crystal Image effettua automaticamente tutte le impostazioni e correzioni necessarie inerenti alla definizione dell'immagine, alla gestione dei colori e al contrasto per ottenere la migliorare qualità di stampa possibile.

Tra l'alto, corregge i difetti di esposizione (ad esempio, le foto sottoesposte saranno schiarite oppure le foto con porzioni che presentano forti contrasti saranno compensate). La funzione di eliminazione dell'effetto occhi rossi ritocca gli "occhi rossi" sulle foto scattate con flash.

ATTIVAZIONE/DISATTIVAZIONE

N.B. : per impostazione predefinita, il componente "ottimizzazione dell'immagine" della funzione Crystal Image è attenuato e "correzione occhi rossi" disattivato.

La tabella seguente indica il numero di volte che è necessario premere il tasto per attivare o disattivare i componenti della funzione Crystal Image.

Numero di volte che il tasto deve essere premuto	Stato funzione Crystal Image
	Ottimizzazione dell'imagine	Correzione occhi rossi
0 (Stato predefinito)	Disattivato	Disattivato
1	Attivato	Disattivato
2	Attivato	Attivato
3	Disattivato	Attivato
4 (ritorno allo stato predefinito)	Disattivato	Disattivato

9 STAMPA DA UN COMPUTER (PC)

Il kit comprende un CD-Rom d'installazione del driver della stampante, un programma di trattamento di immagini e un manuale dell'utente.

Attenzione: per evitare eventuali problemi di stampa inerenti al formato dell'immagine, si consiglia di utilizzato il software fornito con la stampante o apposti software per ritoccare le immagini.

Assicurarsi che il PC sia compatibile con le condizioni.

Requisiti di problema:

Pentium o equivalente,

SO: Windows 98 SE / 2000 / Me / XP,

128 MB DRAM o superiori,

150 MB di spazio disponibile sul disco rigido,

Porta USB disponible.

Installazione del programma

L'installazione del software fotografico comporta tre fasi: l'ecusione del programma di installmente, la reinizializzazione del computer e l'installazione finale della stampante.

Non connectersi al PC, prima di installare il driver di stampa. Al termine dell'installazione appeare un messaggio che chiede di reinizializzare il PC. Al termine della reinizializzazione, è possible connettere la stampante al PC.

Per cominciare l'installazione, insere il CD-Rom nel driver ; appara una finestra di dialogo. Seguire le struzioni visualizzate.

Se il programma di installatione non si avvia automaticamente, avviare l'ecuzione del programma di installatione facendo due volte cliq sul file "setup.exe" nella directory principale del CD-Rom.

Il CD-Rom contiene un manuale di installatione e un manuale dell'utente dettagliato del driver di stampa. Consultarlo per ulteriori informazioni sull'uso del driver.

N.B. : L'opzione "stampap N/B" proposta alla guida di stampa di windows 98 non è in funzione.

-29-

Connessione della stampante

Assicurarsi che le apparecchiature siano sotto tensione. Non forzare l'insertimento dei connettori nelle apparecchiature, si rischia di deteriorare il cavo ed il connettore.

^三 Collegare la stampante (porta USB, punto B della figura illustrata qui除去) al PCtramite un cavo USB.
Il riconoscimento delle apparecchiature è automatico.

Utilizzo della stampante

La stampante può funzionare in 2 modalità diverse:

• Modalità Stampa, attivata per impostazione predefinita
• Modalità Lettre di schede di memoria (vedere capitolo 10).

In quest'ultima modalità non è possible effettuare nessun lavoro di stampa e nessun trasferimento a infrarossi o Bluetooth.

Per uscire da esta modalita, consultare il Capitolo 10

-30-

10 ELABORAZIONE DEL CONTENUTO Della SCHEDA DI MEMORIA A PARTIRE DAL PC

A partire dal PC è possibile accederai ailettori di schede della stampante nonché elaborare e gestire file di immagini.

Collegare la stampante al PC con un cavo USB.
Inserire la schedà di memoria nella stampante. Il supporto della memoria viene visualizzato sotto forma di unlettore supplementare in Gestione risorse di Windows.
Accedere a datolettoreperaggiungere,copiare,spostare,salvare o eliminareimmagini.

E possibile elaborare foto direttamente sulla schedà di memoria tramite il software per ritoccare immagini fornito con la stampante.

Scollegare la stampante e il PC, quando rimuovere la schedà di memoria dal rispetto alloggiamento.

La stampante cui funzionare in 2 modalità diverse:

• Modalità Stampa, attivata per impostazione predefinita
• Modalità Lettre di schede di memoria (vedere capitolo 10)

Per passare in modalità Lettore di schede di memoria, premere al ungo il tasto, finché viene visualizzata la segunte schermata:

Per evitare di danneggiare i dati contenuti nella schedà di memoria, anzitutto verificare di aver scollegato correttamente la periferica in Windows prima di iniziare a rimuovere la schedà di memoria o il cavo USB o prima di uscire alla modalità Letlore di schedà di memoria.

-31-

N.B. : in esta modalità non è possible effettuare nessun lavoro di stampa e nessun trasferimento a infrarossi o Bluetooth.

Per uscire da esta modalità e tornare in modalità Stampa, premere nuovamente a lungo il tasto , finché la schermata illustrata qui sopra scompare.

N.B. : ad agli passaggio da una modalità all'altra, sono venire visualizzati dei messaggi Windows di rilevamento/scollegamento periferica USB.

11 SOSTITUZZIONE DEI CONSUMABILI

I consumabili utilizzati alla stampante fotografica, il nastro di trasferimento e la carta sono prodotti dellamarca SAGEM. è possibile reperirle nei grandi magazzini al reparto foto o stampanti, maanche sul nostro site internet www.sagem.com oppure usufruong del buono d'ordine cartucce fornito assieme alla stampante (forniture a seconda del modello).
Utilizzato esclusivamente consumabili dellamarca SAGEM.In caso contrario,si rischia di perdere la garanzia dell'apparecchio.
Riferimento kit consumabili (nastro + carta 40oto): 251 559 421

Riferimento kit consumabili (3 nastri + carta 120 Foto): 251 559 434

-33-

12 CURA DELLA STAMPANTE

PULIZIA DELLASTINA DI STAMPA

Se le fotografia presentano un segno costante sulla lunghezza del foglio, è possibile che dei corpi estranei si siano depositati sulla testa di stampa.

Preparare un prodotto detergente a base di alcol denaturato e dei bastoncini cotonati.
Disattivare la stampante, scollegare il cavo di rete e attendere cinque minuti, poiché la testina di stampa è montata a una temperatura elevata c'é rischio di scottarsi.

1 - Aprire lo sportello, fare pressione su blocco verde per togliere la cassetta del nastro d'inchiostro.
2 - Togliere il cassetto per la carta.
3 - Capovolgere l'apparechio per rimuovere il vano inferiore.
4 - Pulire con cautela il condotto di riscaldamento della testina di stampa servendosi di un bastocino di cotone.
5 - Riposizionare il vano inferiore, raddrizzare la stampante, collegare il cavo di rete e applicare nuovamente tensione mediante l'interrottore.

Attenzione: Non toccare mai la testa di stampa con le dita o con oggetti che potrebbero rigarla o danneggiarla.

1. Non utilizzato prodotti corrosivi in quanto potrebbero danneggiare l'apparecchio.

-34-

Posizione di nuovo il nastro d'inchiostro tendendolo prima di inserirlo nel relativo alloggiamento. Verificare che il blocco di mantenimento sa in posizione e chiudere lo sportello.
Ripositionare il cassetto della carta nel relativo alloggiamento fino allo scatto delsystemadiblocco.

INCEPPAMENTO CARTA

Se un foglio è intasato nella stampante e non può essere estratto sem multiplicamente dall'apparecchio, procedere come segue:

Spagnere eriaccendere la stampante, attendere 10 secondi finché la testina di stampa si solleva.
Disattivare la stampante premendo il pulsante "O" sull'interruttore posto sul retro dell'apparecchio quindi scollegare il cavo di rete.
Girare l'apparecchio per accedere alla parte inferiore.

1 - Togliere il coperchio inferiore.
2 - Togliere delicatamente il foglio bloccato, non toccare in nessun caso la testa di stampa.
3 - Chiudere il coperchio inferiore e girare la stampante.

Applicare nuovamente tensione alla stampante e collegare il cavo di rete.

Attenzione: Non utilizzare mai oggetti che possono deteriorare la stampante (forbici, cacciavit, tagliacarte,...)

-35-

PROBLEM

N.B.

: quando si realizzano grande série di stampa sull'apprecchio, quello è munito di un disposativo di temporizzazione automatica per evitare un surriscaldamento. La stampante riavvia automaticamente la stampa in corso non appena la temperature diminuisce.

Problemi	Rimedi
Assenza di alimentazione rete	Verificare che il blocco di alimentazione sia correttamente collegato ad una presa. Verificare che il connettore sia correttamente collegato alla stampante. Verificare che il fusibile e il disgiuntore dell'impianto siano in stato di marcia e che la presa di corrente sia alimentata.
L'apparecchio è stato scollegato durante la stampa.	Disporre l'interruttore in posizione O, quando riconnettere il cavo di alimentazione. Mettere la stampante molto tensione ed attendere che la fase d'initializzazione sia terminata. Se un foglio di carta è bloccato (vi rimandiamo al paragrafo Inceppamento carta, categoria 35). Riavviare la stampa.
Sul foglio non viene stampata nessuna fotografia.	Si utilizzato fogli conformi alle specifiche tecniche? (vi rimandiamo al paragrafo Caratteristiche tecniche, categoria 40 Il dato brillante dei fogli è stato inserito correttamente?
La fotografia stampata comporta un tratto verticale o numerous macchie.	Procedere alla pulizia della testa (vi rimandiamo al paragrafo Pulizia della testina di stampa, categoria 34).
Impossibile stampare da un PC	Verificare che il cavo USB sia collegato correttamente. Il driver di stampa è stato installato? Siete usciti alla modalità Letlore di schede memoria? Vedere il Capitolo 10
Cronologia delle fotografie non rispetto (la fotografia stampata non è quella attesa)	Occorre regolarepreventivamente la data e l'ora sulla macchina fotografica ed attivarli prima di scattare la Foto.
La clessidra lampeggia e noniene eseguita nessuna operazione	Attendere: la stampante sta elaborando i dati, si sta riscaldando oppure raffreddando.

Le Foto contuhe nella schedà inserta non vengono tutte visualizzate	• le immagini di dimensioni inferiori a 80.000 pixel non sono stampabili a partire dalle schedè di memoria (esempio: un’immagine di 320 x 240, equivalente a 76.800 pixel, non apparirà nell’indice); in compenso è possibile stampare queste fotà a partire da un PC otramite collegamento diretto a infrarossi (o Bluetooth, con apparecchiatura opzionale).
Lettura della schedà di memoria sul PC impossibile	• Verificare di essere in modalità Lettorè di schedè memoria. Vedere il Capitolo 10

MESSAGE D'ERRORE

Dopo qualsiasi intervento sulla stampante, non dimenticare di premere il tasting per riavviare la stampa in corso.

Errore visualizzato	Icona visualizzata	Tipo di erreore	Problema	Azione correttiva
Err 01	#	Carta	Assenza di carta	Verificare che la carta sa correttamente posizionata nell'alloggiamento previsto
Err 02	#	Carta	Intasamento carta	Togliere la carta intasata nella stampante (non riutilizzare il foglio di carta)
Err 11	#	Cartuccia	Cartuccia assente	Mettere una nuova cartuccia o sostituire la cartuccia attuale
Err 12	#	Carta SIM e nastro	Fine della cartuccia	Sostituire la cartuccia con una cartuccia nuova
Err 13	#	Cartuccia	Errore cartuccia	Verificare il corretto inserimento del nastro, se l'erroe persistsile, sostitirlo.
Err 14	#	Cartuccia	Cartuccia assente o insertita in modo errato	Verificare che la cartuccia sia inserita correttamente e che il blocco di chiusura sia bloccato.
Err 21	Nessuna	Scheda di memoria	File danneggiato o errato	Impossibile leggere il file. Provarare a stampare gli altri. Se l'erroe persistsile, verificare l'origine del file o provare un'altra origine.
Err 22	Nessuna	Scheda di memoria	Errore di decompressi on JPEG	Il file è illeggibile. Tentare di stampare gli altri file. Se l'erroe persistsile, verificare la provenienza del file o tentare con un altre file.
Err 23	Nessuna	Scheda di memoria	Caratteristica JPEG non supportata	Caratteristica JPEG non supportataI file JPEG contiene una caratteristica non supportata.
Err 27	Nessuna	Scheda di memoria	Errore dilettura	Impossibile leggere la scheda o il file. Verificare l'origine della scheda o provare con un'altra origine.

Errone visualizzato	Icona visualizzata	Tipodi erre	Problema	Azione correttiva
Err 72	Nessuna	Collegamenti infrarossi	Errone ditrasferimento	Errone durante il trasferimento di una fotografia da un GSM. Riavviare iltrasferimento dal GSM. Verificare che i 2 appearecchi siano l'uno davanti all'alto.
Err 75	Nessuna	Collegamenti infrarossi	Spazio insufficiente per archiviare la fotografia	Le dimensioni della fotografia da trasferire sono troppo elevate o lo spazio per memorizzare la fotografia nella stampante è insufficiente.
Err 76	Nessuna	Collegamenti infrarossi	Formato di file non supportato	La fotografia da trasferire non è in formato JPEG
Err 80	#	Carta SIM	Carta SIM scaduta	La carta SIM è GIS stata usata. Togliere la carta insertita e insertire una carta SIM valida.
Err 81	#	Carta SIM	Quantità di stampa raggiunta	La quantità massima di stampa è stata raggiunta: procedere alla sostituzione del consumabile.
Err 82	#	Carta SIM	Impossibile leggere la carta	Inserire la smart card nell'alto senso
Da Err 83 a Err 88	#	Carta SIM	carta incompatible	Utilizzato la smart card fornita con il consumabile
Err 89	#	Carta SIM	Trasferimento o dati non corretto	Errone trasferimento dei dati. Togliere la carta insertita ed insertire una carta SIM valida.
Err 90	#	Carta SIM e nastro	Quantità di stampa autorizzata raggiunta	Il numero di fotografia selezionato è superiore alla capacité nel nastro per stampare tutte le fotografie.
Altro n° d'erreore		Altri	Errone sistema	Specnere la stampante, attendere 30 sec. e riaccenderla. Se l'erreore persiste, contattare il rivenditore.

CARATTERISTICTECNICHE

Requisiti di sistema:

Pentium o equivalente,

SO: Windows 98 SE / 2000 / Me / XP,

128 MB DRAM o superiori,

150 MB di spazio su disco disponibile,

Porta USB disponible.

Nome dell'apparecchio

Metodo di stampa

Risoluzione

Colore

Velocità di stampa

Interfaccia

：PHOTO EASY 160
: Sublimazione termica
309,8 x 309,8 dpi
: 16,7 Milioni in continuo
: inferiore a 60 secondi per fotografia (olette ai tempi di elaborazione dell'imagine)
: schedadi memoria tipo:

Memorizzazione delle fotografie trasferite da另一tra periferica

Risoluzione imagine supportata

Dimensioni immagini supportate:

Consumabili

: fino a 1,6 MB

: fino a 12 millioni di pixel

: fino a 6 MB (imagine compressa JPEG)

carta fotografica, cartuccia inchiostro tre colori (giallo,magenta, ciano) e un coating, 40 stampe per cartuccia

101 x 152,4 mm segenza i bordi fustellati

: mediante caricatore automatico con capacità di 20 fogli

: 201× 174× 94 fuori alloggiamento carta

1,5 kg (tranne il gruppo di alimentazione)

Alimentazione rete

: in modalità riposo: 10 W

: in modalità di stampa: 80 W

Alimentazione rete

Condizioni di utilizzo per

una qualità di stampa ottimale

Dimensioni in mm

: 201× 174× 94 fuori alloggiamento carta

Peso in kg

1,5 kg (tranne il gruppo di alimentazione)

Consumo energetico

: in modalità riposo: 10 W

: in modalità di stampa: 80 W

Tutti quosti dati sono forniti a titoloindicativo. SAGEM si riserva il diritto di apportare modifiche alla preavviso.

14 GARANZIA

Per qualsiasi utilizzazione della garanzia, Vi preghiamo di rivolgerVi al Vostro rivenditore presentandogli la prova d'acquisto che Vi ha segnato. In caso di guasto, sare lui che potrà consiglierVi.

Nel caso in cui l'apparecchio sia stato acquistato direttamente presso la SAGEM SA si appliccheranno le seguenti disposizioni:

A L'apparecchio è garantito (relativamente ai seui componenti ed al costo della manodopera) alla SAGEM SA per un periodo di un anno alla data della consegna contro qualsiasi difetto di fabbricazione. Durante quello periodo tutti gli apparecchi difettosi saranno riparati gratuitoamente (con esclusione della riparazione di altri tipi di danni); a tal fine il Cliente dovrà inviare, l'apparecchio difettoso all'indirizzo che gli sare Mandatory dal servizio assistenza SAGEM SA il cui numero di Telefono compare sul documento di consegna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico contratto di assistenza, l'intervento non verrà in nessun caso effettuato al domicilio del Cliente.

L'apparecchio è in agli caso coperto da garanzia legale per difetti o vizi occulti ai sensi degli articoli 1490 e seguenti del Codice Civile italiano.

B Sono esclusi alla garanzia:

• avarie o malfunzionamenti che siano consequencesa del mancato rispetto delle indicazioni di installatione o di utilizzazione, di causa esterna all'apparecchio (fulmine, incendio, caduta, danni di qualsiasi natura dovuti ad allagamenti, ecc.), di modificazioni apportate all'apparecchio sono il consenso scritto della SAGEM SA, di negligenza nella manutenzione indicata nella documentazione segnata unitamente all'apparecchio, nella vigilanza e nella custodia, di inidonee condizioni ambientali (in particolare哪些 collegate alle condizioni di temperatura ed igrometria sa per i componenti che per i materiali consumabili) o di un intervento di riparazione o manutenzione effettuato da personale non autorizzato alla SAGEM SA;
• anni o disfunzioni dovuti alla normale usura dell'apparecchio e dei loro accessori;
• danni derivanti da un imballaggio insufficiente e/o da un errato confezionamento dei prodotti rispediti alla SAGEM SA;
• installment di nuovi prodotti software;

-42-

• interventi di modificata o aggiunta sugli appearecchi o sul software effettuali sono il consenso della SAGEM SA;
• disfunzioni, non imputabiliagliaccessori o al software installato, dei siti di utilizzazione per accedere ai servizi offerti dall'apparecchio;
• problemi di comunicazione dovuti ad INSTALLazione non compatibile, in particolare:
• problemi di accesso e/o connessione ad Internet, quali l'interruzione della rete di accesso, la mancanza della linea dell'abbonato o del suo corrisponde,
• difetti di trasmissione (mancata copertura del territorio da parte dei ripetitori radioelettrici, interferenze, disturbi elettromagnetici, mancanza o cattiva qualità delle linee Telefoniche, ecc.),
• difetti della rete locale (cabaggio, server, punti di utilizzazione) e/o difetti della rete di trasmissione.
• L'esecuzione degli interventi di revisione generale (come indicatei nel libretto d'istruzioni unito all'apparecchio) e le disfunzioni seguenti alla mancata esecuzione di detti interventi; resta inteso che il costo di tali interventi è in agli caso a totale carico del CLIENTE.

C Nei casi previsti al precedente paragrafo B e nel caso sua scaduto il periodo di garanzia, il Cliente dovrà richiedere alla SAGEM SA unpreventivo che dovrà essere accettato prima della spedizione dell'apparecchio al servizio assistenza della SAGEM SA.

Le presenti dispositionsi saranno applicabili in Italia nel caso di assenza di diverso accordo concluso per iscritto con il Cliente. Se una di queste dispositionsi si rilevasse contraria a norme di legge imperative di cui potrebbero beneficiare i consumatori nell'ambito della normativa nazionale, tale disposizione non sare applicabile nelle le altre dispositionsi rimarranno valide ed efficaci.

-43-

Selezione o numero da fotto pretendida com as teclas

Nota

Manuale dell'utente - Documento privo di valore contrattuale
