MANUALE UTENTE PHOTO EASY 150 SAGEM

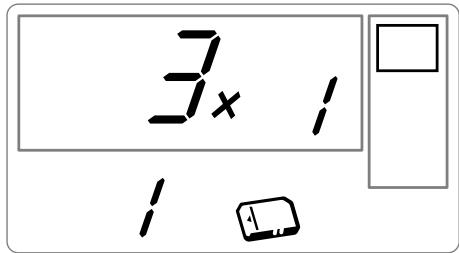

Selezione la Foto 3, con la tecla ^+

Alimentazione rete 3
4
Caricamento della carta 5

4 STAMPA DA UNA SCHEDA DI MEMORIA 6

6

5 INTERFACCIA UTENTE 8

Stampa delle fotografia 9
Stampa rapida 9
Esempio di stampa rapida da un supporto
di memorizzazione 10
Creazione di un foglio di prove fotografiche
(indice con miniature) 11
Preparazione di una series di fotografia per la stampa
modalità carrello) 13
Stampain modalita DPOF 15
Stampa a partire da un cellulare GSM con fotocamera 15

6 STAMPA DA UN PC (PERSONAL COMPUTER) 18

Installatione del programma 18
Connessione della stampante 19

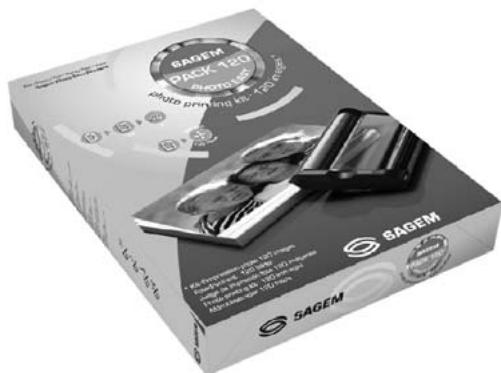

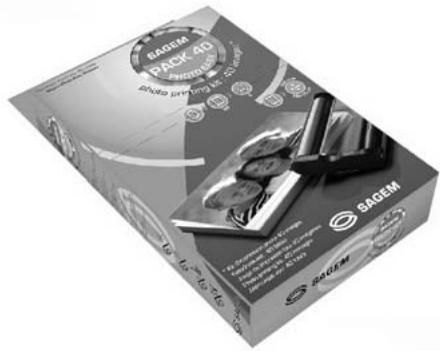

7 SOSTITUZIONE DEI CONSUMABILI 20
8 MENTENIMENTO 21

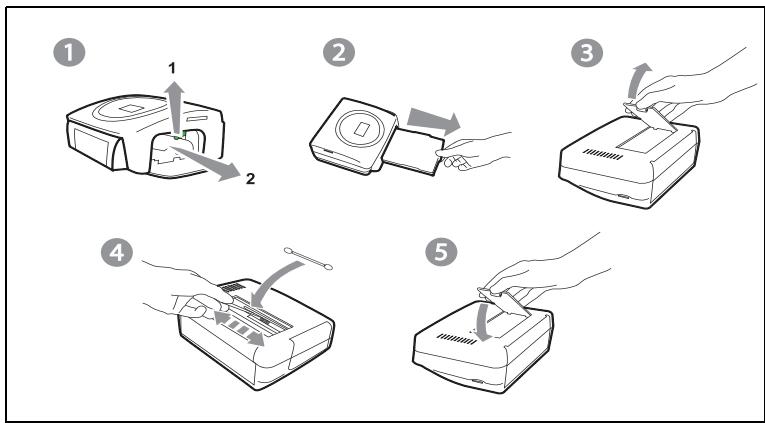

Pulizia della testina di stampa 21
Intasamento carta 22
Disfunzionamenti 22
Messaggi d'erreore 23
Caratteristiche tecniche 24

9 GARANZIA 25

1 BENVENUTI

Avete acquistato una stampante PHOTO EASY 150 SAGEM e vi ringraziamo per la fiducia che ci avete accordato. Questa stampante di alta qualità vi permette approffitrare di tutti ivantaggi offerti dalle fotografie digitali. Osservando una procedura molto semplice, sarete in grado di produire copie di qualità identica a quella prodotta dai laboratori specializzati, delle vostre fotografie digitali per uso personale o per condiverle con la vostra famiglia, amici o colleghi.

Il presente manuale vi guiderà nelle seguenti operazioni:

1. Avviamento della stampante PHOTO EASY 150 SAGEM
2. Stampa delle fotografie memorizzate su schedà di memoria
3. Stampa delle fotografietrasferite da un cellulare GSM photo
4. Installazione del programma di trattamento di immagini e driver di stampa su PC
5. Pulizia e manutenzione, risoluzione dei problemi sulla stampante PHOTO EASY 150 SAGEM

Una documentazione addizionale relativa all'uso del programma di trattamento di immagini e del driver di stampa PC è disponibile sul CD-Rom fornito.

Raccomandazioni e istruzioni di sicurezza

• Non installare la stampante PHOTO EASY 150 SAGEM in ambiente umido (bagno, lavanderia, cucina, etc..) a meno di 1,50m da presenza d'acqua, né all'esterno. La stampante deveseccessereutilizzataaduna temperatura ambiente compresa tra 10^ e 35^

• Non installare la stampante in un luogo in cui l'aria può contener polveri in sospensione. Queste polveri potrebbero degradare la qualità di stampa delle fotografia.

• Utilizzare esclusivamente il blocco rete fornito, collegarlo in conformità alle struzioni di installatione contente nel presente documento e alleindicazioni dell'etichetta di identificazione del blocco (tensione, corrente, frequenza della rete elettrica) ^1 .

• Non aprir e laloggiamento della cartuccia durante la stampa, si rischia la rottura del nastro d'inchiostro ed un disfunzionamento della stampante.
• Utilizzato solo ed esclusivamente le cartucce SAGEM per evitare di danneggiare l'apparecchio e perdere la garanzia, per conoscere i riferimenti delle cartucce (vi rimandiamo al paragrafo Sostituzione dei consumabili, pagna 20).
• Il marchio CE attesta la conformità del prodotto alle esigenze essenziali della direttiva 1999/5/CE del Parlamento e del Consiglio europeo relativa alle appearechiature terminali di telecomunicazione, per la sicurezza e la salute degli utenti, per le perturbazioni elettromagnetiche.

2 LA STAMPANTE PHOTO EASY 150

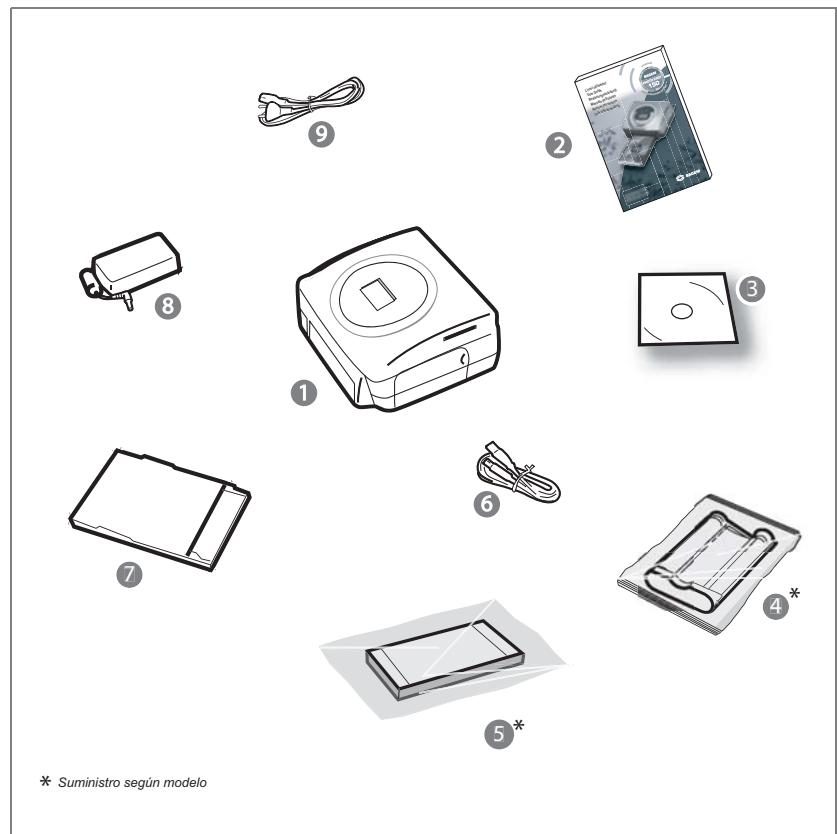

Disporre la scatola su un piano, après l'imballaggio e verificare che contenga i seguenti elementi:

1 Stampante PHOTO EASY 150
2 Manuale dell'utente
3 CD ROM con applicazioni
4 Cartuccia inchiostro*
5 Carta fotografica (2 pacchi da 20 fogli)*
6 Cavo USB
7 Cassetto carta
8 Blocco alimentazione rete
9 Cavo di alimentazione rete

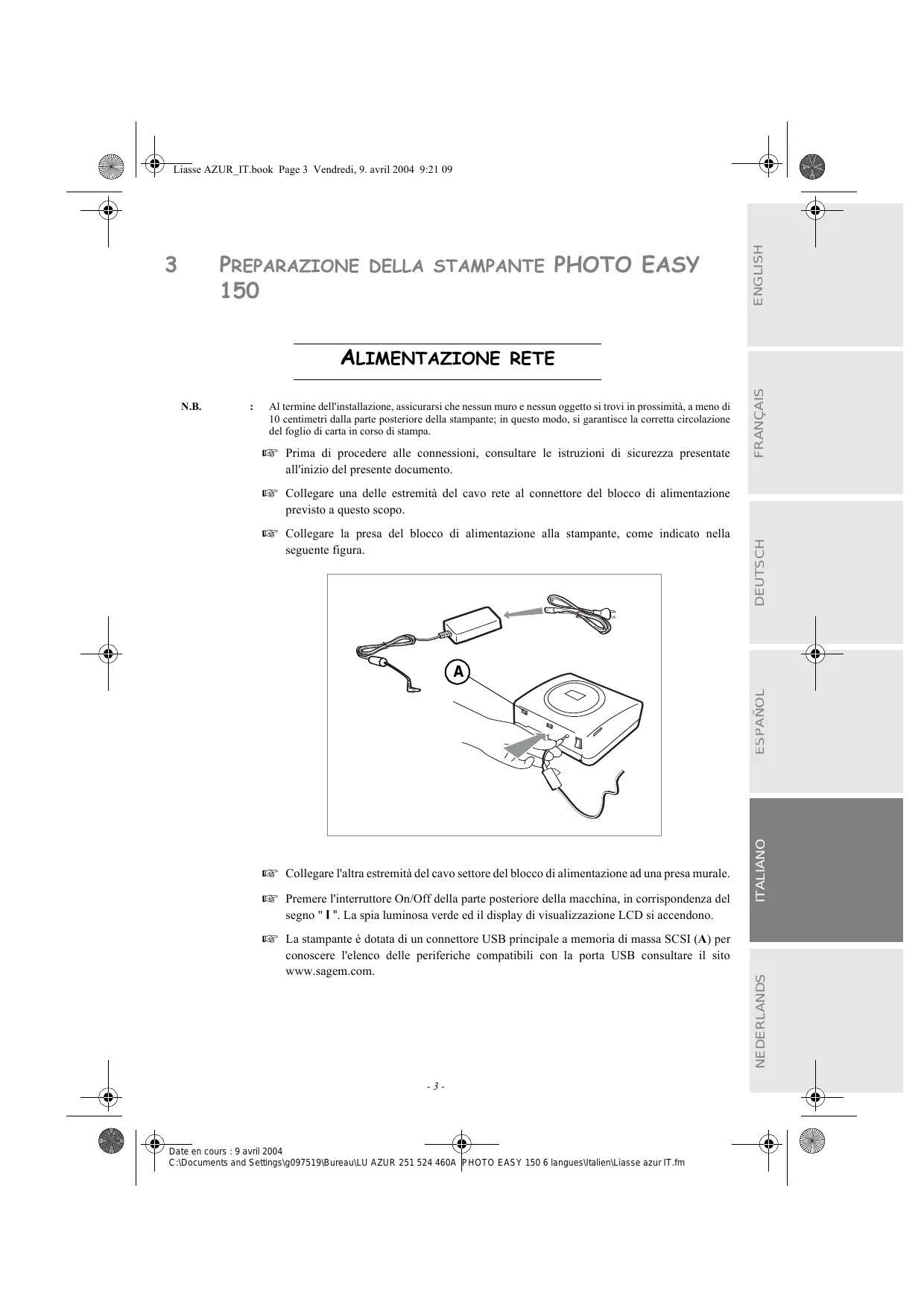

3 PREPARAZIONE DELLA STAMPANTE PHOTO EASY 150

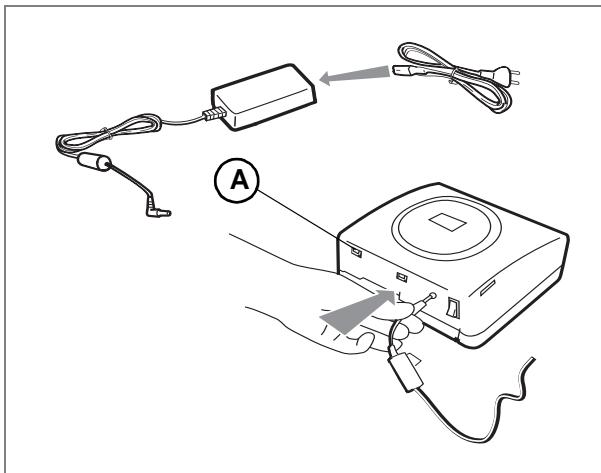

ALIMENTAZIONE RETE

N.B.

: Al termine dell'installazione, assicurarsi che nessun muro e nessun oggetto si trovi in prossimità, a meno di 10 centimetri alla parte posteriore della stampante; in quello modo, si garantisce la corretta circolazione del foglio di carta in corso di stampa.

Prima di procedere alle connessioni, consultare le istruzioni di sicurezza presentate all'inizio del presente documento.
^ Collegare una delle estremità del cavo rete al connettore del blocco di alimentazione previsto a questo scopo.
^ Collegare la presa del blocco di alimentazione alla stampante, come indicate nella seguente figura.

^密 Collegare l'altra estremità del cavo settore del blocco di alimentazione ad una presa murale.
Premere l'interruttoe On/Off della parte posteriore della macchina, in corrispondenza del segno "I". La spia luminosa verde ed il display di visualizzazione LCD si accendono.
La stampante è dotata di un connettore USB principale a memoria di massa SCSI (A) per conoscere l'élenco delle periferiche compatibili con la porta USB consultare il sito www.sagem.com.

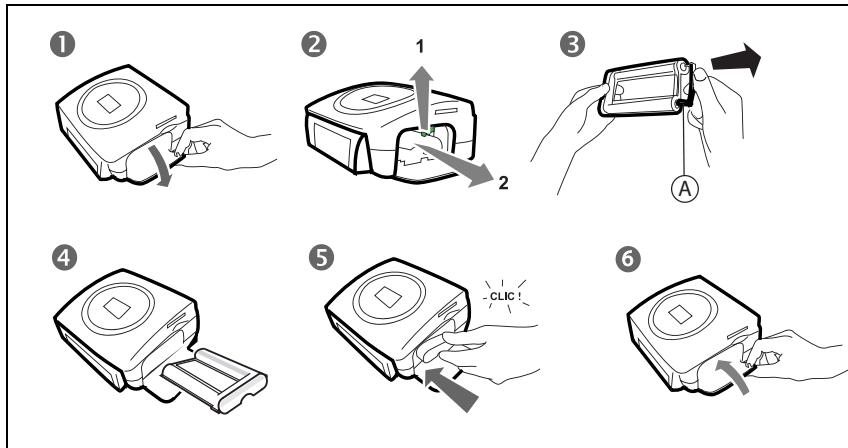

INSERIMENTO DELLA CARTUCCIA D'INCHIOSTRO

Mettere la stampante molto tensione. Attendere 10 secondi affinché la testa di stampa si sollevi e procedere come segue:

1 - Aprire lo sportello esterno situato sulla parte destra della stampante,
2 - Togliere la spugna di protezione,
3 - Estrarre il nastro nuovo dall'imballaggio e assicurarsi che la pellicola sia ben tesa dopo aver rimioso la parte cartonata (A).
4 - Inserire il nastro rispetto la posizione secondo l'illustrazione in basso.
5 - Sollevare il blocco di chiusura, inseire la cartuccia fino infondo nel rispetto alloggiamento. Il blocco di chiusura deve essere posizionato correttamente al termine dell'inserimento,
6 - Richiudere lo sportello esterno.

Attenzione - Non toccare il nastro d'inchiestro con le dit. Inserire la cassetta completeness nella stampante. Verificare che il blocco di chiusura verde sua abbassato.

N.B.

: in caso di problema, assicurarsi che nessun corpo estraneo sa presente nell'alloggamento della cartuccia d'inchiostro.

1 - Togliere il cassetto della stampante.
2 - Aprite unpacchetto di cartafotografica munito di foglio di protezione sul lato superiore del pacchetto e inserte i fogli nel vassoio della carta, assicurandovi che il rettangolo previsto per la ricezione di un timbro postale sia all'esterno del vassoio e verso di voi.

Assicurarsi che il pacco di fogli sia stato inserito e che si trovi sotto l'alletta il plastica situata nella parte anteriore sinistra del cassetto della carta (vedi illustrazione di cui quello).

3 - Togliere la pellicola di protezione.
4 - Presentare il cassetto in corrispondenza dell'alloggiamento della stampante. Inserirlo lentamente fino ad attivare ilsystema di blocco.

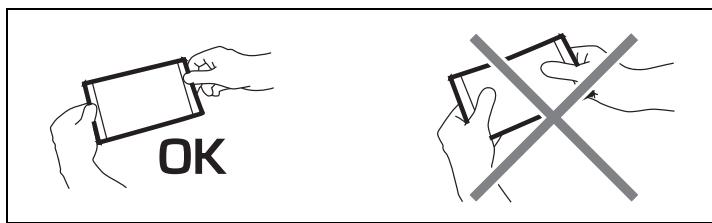

Attenzione - Manipolare i fogli di carta afferrandoli sulle estremità pre-tagliate. Non toccare mai con le dit a lato brillante dei fogli, prima della stampa.

La stampante PHOTO EASY 150 SAGEM è ora pronta per la stampa di fotografia digitali.

Attenzione - Proteggere i consumabili contro un'esposizione prolongata alla luce, contro l'umidità, il calore e la polvere. Rispettare le condizioni di utilizzazione (vi rimandiamo al paragrafo Caratteristiche tecniche, pagina 24). Utilizzare esclusivamente i consumabili della marca SAGEM, previsti per但这a stampante. Mettere soltanto un pacco di 20 fogli alla volta nel cassetto della carta.

Attenzione - Verificare che non sia inavvertamente scivolata una foti più stampata in un pacco di fogli vergini, poiché ciò potrebbe danneggiare il nastro della stampante.

4 STAMPA DA UNA SCHEDA DI MEMORIA

La stampante PHOTO EASY 150 SAGEM è prevista per essere utilizzata con oswana computer. Nel presente capitolo viene descrizione l'uso della stampanteswana computer.

Consultare la tabella delle caratteristiche tecniche a dorso del presente manuale per conoscere la compatibilità della scheda di memoria con la stampante, in caso di incompatibilità, utilizzare un computer ed il programma di trattamento di immagini fornito sul CD-Rom.

Attenzione - Le immagini di dimensioni ridotte, inferiori a 80 000 pixel non sono nelle stampate tramite schede di memoria (esempio: un'immagine di dimensioni 320 × 240 equivalente a 76 800 pixel non verrà ritenuta nell'indice). Le fotografie sono inceve nelle stampate da un PC o mediante un collegamento diretto a infrarossi

INSERIMENTO DI UNA SCHEDA DI MEMORIA

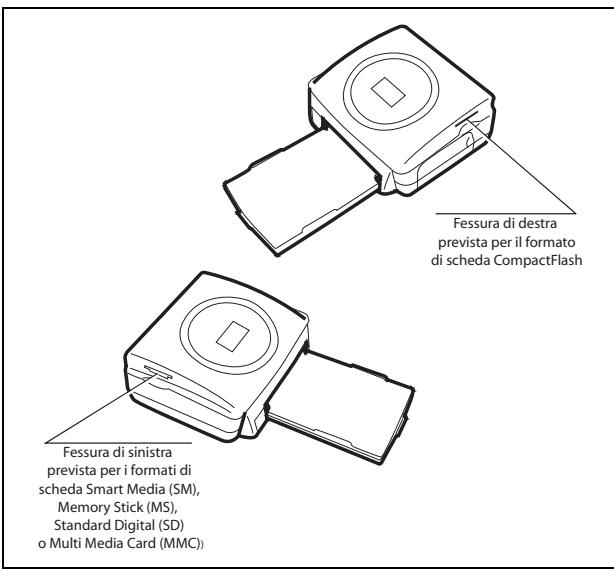

A seconda del formato della scheda, introdurla nell'alloggiamento corrispondente, come illustrato nelle seguenti figure. Inserimento di una scheda di memoria

Attenzione - SmartMedia CONTATTO VERSO L'ALTO.

Attenzione - Le schede memoria non vanno inserte completamente nell'unità digettura. IN TUTTI I CASI, NON FORZARE.

Togliere la Scheduled e assicurasi che si trovi nell'unità correspondente e che sua stata introdotta nel senso giusto.

SCHEDA	UNITÀ	RAPPRESENTAZIONE
Smart Media (SM)	Sinistra
Memory Stick (MS)	Sinistra
Standard Digital (SD)	Sinistra
Multi Media Card (MMC)	Sinistra
CompactFlash	Destra

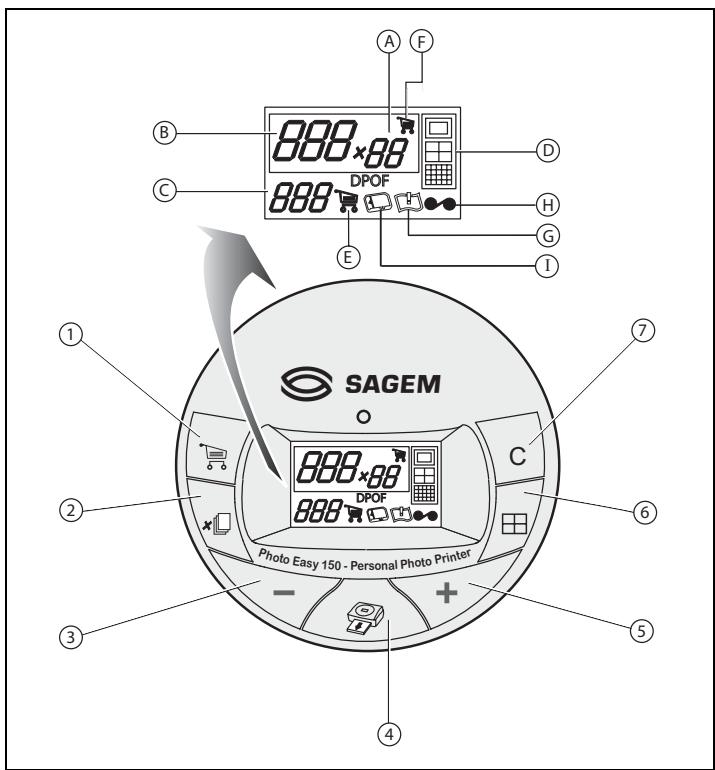

5 INTERFACCIA UTENTE

1 - Aggiunge la selezione nel carrello¹
2 - Seleziona il numero di copie per fotografia (da 1 a 20)
3 - Va al numero di fotografia precedente (..., 3, 2, 1)
4 - Avvia la stampa
5 - Va al numero di fotografia successivo (1, 2, 3...)
6 - Selezione il fornato di stampa
7 - Annulla

A -Numero di esemplari da stampare
B -Numero di fotografia attiva
C -Numero di fogli che verranno stampati
D - Formato stampato
E - Modalità Carrello
F - Fotografia attiva nel carrello
G - Errore carta
H - Errone nastro
I - Icona supporto di memorizzazione (scheduled)

STAMPA DELLE FOTOGRAFIE

La stampante è molto tensione, è stata installata una scheda, o sono state trasferite delle fotografia da un GSM photo utilizzando il collegamento senza filo a infrarossi.

Il LED verde lampeggia quando la stampante carica i dati. Dopo quello secondo, il numero di fotografie lette sulla scheda dalla macchina fotografica digitale o trasferite dal cellulare GSM viene visualizzato su schermo e il LED si accende con luce fissa.

La stampa delle fotografie si svolge in 4 fasi. La stampante stampa daprima il giallo, il magenta, il ciano ed infine dispone una pellicola protettrice sul foglio di carta prima di restituire la fotografia.

Il colore del LED varia a seconda dello stato della stampante:

Verde fisso: stampante pronta, in attesa.

Verde lampeggiante: caricamento dei dati.

Rosso fisso: errone; consultare la sezione relativa alla riparazione dei guasti alla fine del presente manuale.

N.B.

: per poter gestire le foto sansa danneggiarle, il formato dei fogli di carta è più grande rispetto alla superficie stampata e i due margini laterali sono fustellati.

Al termine della stampa, non rimuovere i bordi in una sola volta, effettuare più volte una piegatura lungo le linee pre-tagliate, quindi rimuovere con cura i bordi.

Suggerimento - E' possibile sovrapporre più fogli facendo dei piccoli pacchetti per poi ritagliarne i bordi.

STAMPA RAPIDA

Selezionare il numero della fotografia voluta mediante i tasti - o +

Premere il tasto per definire la quantità di copie.

Premere il tasto per scegliere il fornato di stampa.

É possiblé stampare le fotografia in formati predefiniti:

• Stampare la fotografia in fornato 10 × 15 cm a piena pagina,senza bordo
• Stampare la fotografia in formato 10 × 15 ~cm con bordo bianco
• Stampare la fotografia in fornato 10 × 13 ~cm
• Stampare 2 fotografie per pagina.
• Stampare 4 fotografie per pagina.
• Stampare 20 fotografie per pagina (indice con miniature).

Al terminale selezione, premere il tasting per avviare la stampa.

Se la stampa viene interrotta per mancanza di carta, un intasamento carta o una cartuccia da ricaricare, dopo aver effettuato la sostituzione o corretto il difetto, è possible riprendere

l'operazione di stampa la dove si era fermata, premendo il tasto

Idea - Il retro pre-stampato cartolina permette di inviare rapidamente la fotografia ad amici, parenti...

Suggerimento - Premendo il tasting che per 3 secondi, è possibile reinizializzare la stampante e tornare allo stato predefinito durante l'insertimento della sched.

ESEMPIO DI STAMPA RAPIDA DA UN SUPPORTO DI MEMORIZAZIONE

La scheda contiene 23 fotografia e si desidera stampare la fotografia 3, 4 volte sullo stesso foglio di carta.

Posizionare l'interruttore On/Off sul symbolo "I".

Inserire la schedules nella relativa fessura della stampante.

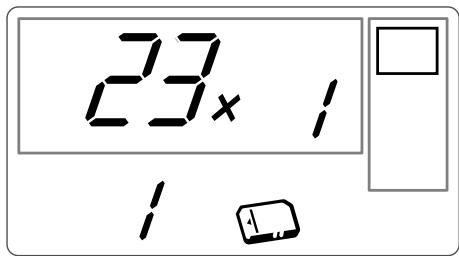

Dopo una fase di analisi e di riconoscimento, la quantità di fotografia valida appara su schermo, l'icona della schedea e il LED verde divertano fissi.

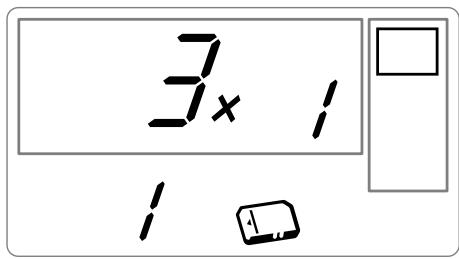

Selezionare la fotografia 3, mediante il tasting.

Premere il tastingo fino a visualizzare la cifra 4 (ossia, 4 copie)

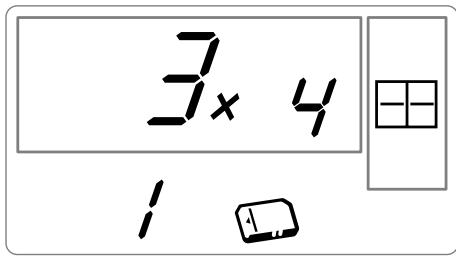

Premere il tasting e ad ottener la seguente visualizzazione: 4 immagini/pagina.

Si deve ottener la cifra 1 come quantità di fogli necessari alla stampa.

Premere il tasting per avviare la stampa.

CREAZIONE DI UN FOGLIO DI PROVE FOTOGRAFICHE (INDICE CON MINIATURE)

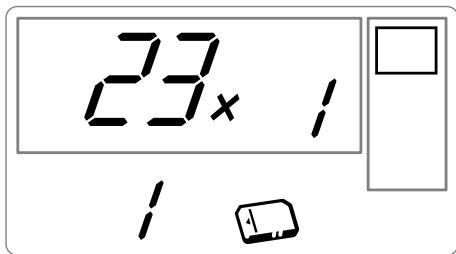

Dopo ave introdotto la sched, viene visualizzata la quantità di fotografia valide e l'icona che rappresenta la sched è fissa.

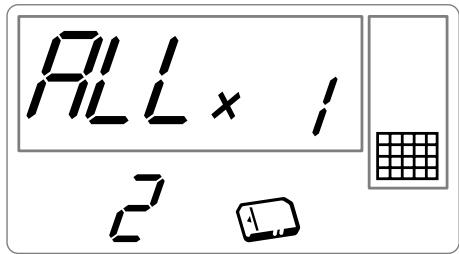

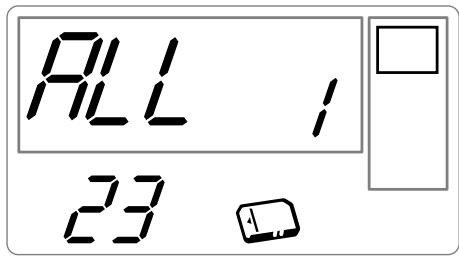

Premere il tastingo +, fino a visualizzare ALL sul display.

Selezionare il fornato fotografia per foglio mediante il tasto

Nell'esempio di cui sopra, si utilizzato 2 fogli per 23 fotografie da stampare.

Premere il tasto per avviare la stampa.

Idea - Il provino è un modo semplice per visualizzare un'anteprima globale delle foto, memorizzate nella schedà di memoria, selezionare le foto da stampare in base al numero attribuito a ciascuna foto.

PREPARAZIONE DI UNA SERIE DI FOTOGRAFIE PER LA STAMPA (MODALITA CARRELLO)

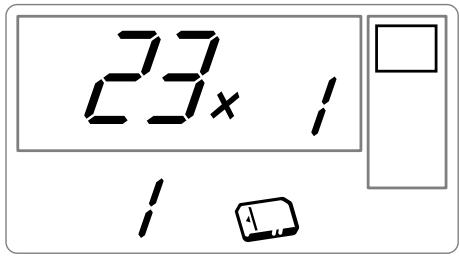

Dopo aveo inserto la scheda, la quantita di fotografia valide viene visualizzata sul display e l'icona che rappresenta la scheda è fissa.

Si desidera stampare la fotografia 3 in 4 esemplari, la fotografia 8 in 1 esemplare e la fotografia 16 in 2 esemplari

N.B. : le stampe in série vengono effettuate tutte con lo stesso formato di stampa.

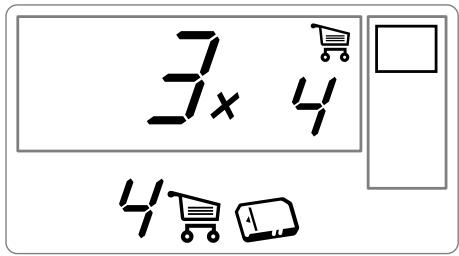

Selezionare la fotografia 3 mediante il tasto e + , quando premere il tasto fino a visualizzare la cifra 4, quantità voluta.

Premere il tastouche per aggiuungerla al carrello. L'icona che indica che la fotografia attiva è nel carrello e l'icona modalità carrello che indica la presenza di fotografia nel carrello si accendono.

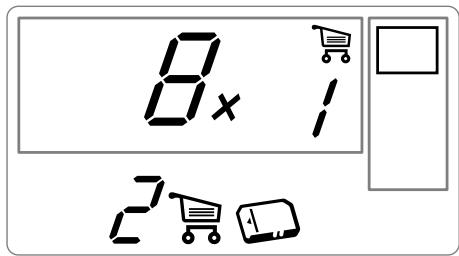

Selezionare la fotografia 8, mediante il tasto + , premere il tasto per aggiuungerla al carre llo (la quantità predefinita è 1).

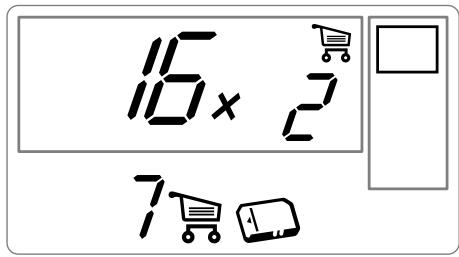

Selezionare la fotografia 16, mediante il tasto + , quando premere il tasto ,fino a visualizzare la cifra 2, quantità voluta.

Premere il tasto per aggiungerla al carrello.

La quantità necessaria di fogli appara a sinistra dell'icona del carrello. Premere il tasto per avviare la stampa.

N.B.

: in caso di erre di selezione, dopo aver convalidato mediante il tasto , è possible tornare indietro premendo di nuovo il tasto . Deselezionare la selezione precedente. è inoltre possibile deselezionare tutte le fotografia presenti nel carrello, selezionando ALL come fotografia attuale mediante il tasto + e premendo due volte il tasto tasto

Suggerimento - Per aggiungere rapidamente una series di fotografia consecutive nel carrello, posizionarsi sulla fotografia con il numero più piccolo, premere e tenere premuto il tasto , le fotografia vengono aggiunte automaticamente nel carrello fino a quando viene premuto di nuovo il tasto

Questa funzione permette di selezionare le fotografie da stampare sulla stampante PHOTO EASY 150 SAGEM alla schedà di memoria. La macchina fotografica deve essere conforme alla norma DPOF (Digital Print Order Format). Consultare la documentazione della macchina per sapere se è compatible a但这a norma o meno.

Procedere alla selezione delle fotografie volute sulla macchina fotografica osservando le istruzioni per l'uso della macchina fotografica.

Disporre la性和 della fessura adeguata, il trasfimento di dati nella stampante PHOTO EASY 150 SAGEM viene avviato, il logo DPOF viene attivato sul display della stampante ed il numero di fotografia da stampare apparente in basso a sinistra sul display.

Attenzione - Esempio: scheda che contiene 15 fotografie selezionate per essere stampate.

Avviare la stampa e premere il tasto

Per uscire alla modalita DPOF, premere il tasto c

Per tornare alla modalità DPOF, premere e tenere premuto il tasto c per 3 secondi.

STAMPA A PARTIRE DA UN CELLULARGSM CON FOTOCAMERA

Con la stampante PHOTO EASY 150 SAGEM, è possible stampare le foto scattate da un cellulare GSM con fotocamera. A quello scopo,trasferirle sulla stampante utilizzando il collegamento alla fila ad infrarossi tra i 2 appearecchi.

Sulla stampante PHOTO EASY 150 SAGEM,mettere l'interruttore su "I".

Suggerimento - Le machine fotografiche GSM lavorano in Bassa risoluzione, per una resa di buona qualità vi consigliamo di stampare 2 o 4 Foto per foglio.

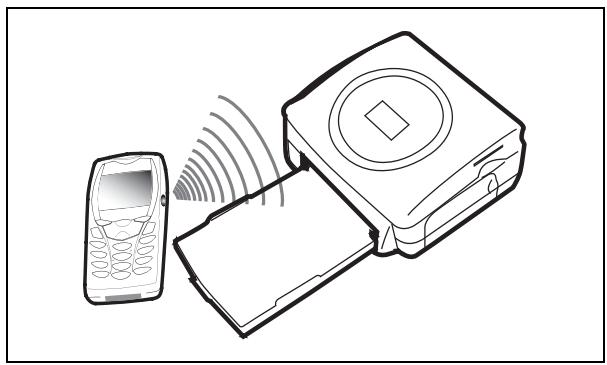

Disporre il GSM davanti alla stampante PHOTO EASY 150 SAGEM in modo che le "finestre" ad infrarossi siano l'une davanti all'altra e ad una distanza che non supra i 30 centimetri

Attenzione - In ambienti esposti a luce intensa, è consigliabile una distanza massima di 10 centimetri tra le due porte infrarossi.

Sul GSM, selezionare una fotografia ed attivare il trasferimento mediante il collegamento ad infrarossi. Il trasferimento viene avviato e durante la sua durata, il messaggio "Ir" lampeggia sul display della stampante.

Al termineltrasferimento,sul display vengono visualizzate le seguenti informazioni:

possible:

• Attivare la stampa della fotografia trasferita, dopo aver eventualmente modificato il formato di stampa ed il numero di copie.

• Oppure,trasiferre dal GSM un'altra fotografia;questa viene aggianta a qualegia memorizzate nella stampante.Al terminediognitrasferimento,il numero totale di fotografie archiviate e indicato sul display della stampante (quella avente il numero più elevato e l'ultima trasferita).

• A Anything, è possibile effettuare le operazioni descripte nei capitoli precedenti prima di avviare la stampa di queste fotografie (sezione dei numero delle fotografie da stampare, selezione del formato, selezione del numero di copie).

Al terme della stampa delle fotografie trasferite dal GSM photo, il display della stampante PHOTO EASY 150 SAGEM visualizza le informazioni presenti prima di avviare la stampa.

A Anything, e possible:

• Avviare una nuova stampa, dopo aver eventualmente selezionato altri parametri (Numero di fotografia, fornato, numero di copie).
• Terminare la fase di trattamento delle fotografia trasferite. A quello scopo, premere il tasto per 2 secondi.

6 STAMPA DA UN PC (PERSONAL COMPUTER)

Il kit comprende un CD-Rom d'installazione del driver della stampante, un programma di trattamento di immagini e un manuale dell'utente.

Assicurarsi che il PC sia compatibile con le condizioni. (vi rimandiamo al paragrafo Caratteristiche tecniche, pagina 24).

Requisiti di sistema:

Pentium o equivalente,

SO: Windows 98 SE / 2000 / Me / XP,

128 MB DRAM o superiori,

150 MB di spazio su disco disponibile,

Porta USB disponible.

INSTALLAZIONE DEL PROGRAMMA

L'installazione del programma PHOTO EASY 150 SAGEM si svolge in tre fasi: l'esecuzione del programma di installazione, la reinizializzazione del computer e l'installazione finale della stampante.

Non connecttersi al PC, prima di installare il driver di stampa. Al termine dell'installazione appeare un messaggio che chiede di reinizializzare il PC. Al termine della reinizializzazione, è possible connettere la stampante al PC.

Per cominciare l'installazione, insere il CD-Rom nel drive ; appeare una finestra di dialogo.Seguire le istruzioni visualizzate.

Se il programma di INSTALLazione non si avvia automaticamente, avviare l'esecuzione del programma di INSTALLazione facendo due volte clic sul file "setup.exe" nella directory principale del CD-Rom.

Il CD-Rom contiene un manuale di installatione e un manuale dell'utente dettagliato del driver di stampa. Consultarlo per ulteri informazioni sull'uso del driver.

N.B. L'opzione "stampa N/B" proposta dalla guida di stampa di windows 98 non è in funzione.

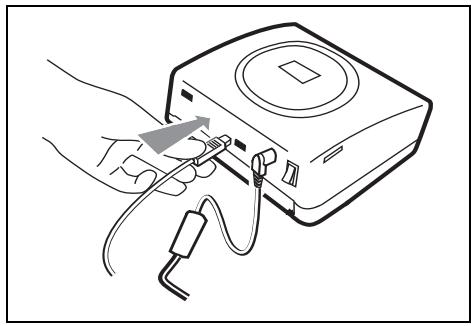

CONNESSIONE DELLA STAMPANTE

Assicurarsi che le apparecchiature siano sotto tensione. Non forzare l'insertimento dei connettori nelle apparecchiature, si rischia di deteriorare il cavo ed il connettore.

Collegare il cavo USB ad una porta USB del PC.
Collegare l'altra estremità del cavo USB alla stampante PHOTO EASY 150 SAGEM.
Il riconoscimento delle apparecchiature è automatico.

7 SOSTITUZZIONE DEI CONSUMABILI

I consumabili utilizzati alla stampante PHOTO EASY 150 SAGEM, il nastro di trasferimento e la carta sono prodotti dellamarca SAGEM. è possibile reperirle nei granidi magazzini al reparto foto o stampanti, maanche sul nostro site internet www.sagem.com oppure usfuendo del buono d'ordine cartucce fornito assieme alla stampante.
Utilizzato esclusivamente consumabili dellamarca SAGEM.In caso contrario,si rischia di perdere la garanzia dell'apparecchio.
Riferimento kit consumabili (nastro + carta 40oto): 251300344

Riferimento kit consumabili (3 nastri + carta 120oto): 251 300 336

PULIZIA DELLA TESTINA DI STAMPA

Se le fotografie presentano un segno costante sulla lunghezza del foglio, è possibile che dei corpi estranei si sono depositati sulla testa di stampa.

Preparare un prodotto detergente a base di alcool denaturato e dei bastoncini cotonati.
Disattivare la stampante, scollegare il cavo di rete e attendere cinque minuti, poiché la testina di stampa è montata a una temperatura elevata c'é rischio di scottarsi.

1 - Aprire lo sportello, premere sul blocco e togliere la cassetta del nastro d'inchiostro.
2 - Togliere il cassetto per la carta.
3 - Capovolgere l'apparechio per rimuovere il vano inferiore.
4 - Pulire con cautela il condotto di riscaldamento della testina di stampa servendosi di un bastocino di cotone.
5 - Riposizionare il vano inferiore, raddrizzare la stampante, collegare il cavo di rete e applicare nuovamente tensione mediante l'interruttore.

Attenzione - Non toccare mai la testa di stampa con le dita o con oggetti che potrebbero rigarla o danneggiarla.

Posizione di nuovo il nastro d'inchiostro tendendolo prima di inserirlo nel relativo alloggiamento. Verificare che il blocco di mantenimento sia in posizione e chiudere lo sportello.
Ripositionare il cassetto della carta nel relativo alloggiamento fino allo scatto del systema di blocco.

INTASAMENTO CARTA

Se un foglio è intasato nella stampante e non può essere estratto simplicamente dall'apparecchio, procedere come segue:

Disattivare la stampante premendo il pulsante "O" sull'interruttore posto sul retro dell'apparecchio quindi scollegare il cavo di rete.
Girare l'apparecchio per accedere alla parte inferiore.
Togliere l coperchio inferiore.
Togliere delicatamente il foglio bloccato, non toccare in nessun caso la testa di stampa.
Chidere il coperchio inferiore e girare la stampante.
Applicare nuovamente tensione alla stampante e collegare il cavo di rete.

Attenzione - Non utilizzare mai oggetti che possono deteriorare la stampante (forbici, giraviti, tagliacarte,...)

DISFUNZIONAMENTI

N.B.

: quando si realizzano grandi seri di stampa sull'apparecchio, quello è munito di un dispositivo di temporizzazione automatica per evitare un surriscaldamento. La stampante riavvia automaticamente la stampa in corso non appena la temperatura diminuisce.

DISFUNZIONAMENTI	RIMEDI
Assenza di alimentazione rete(spia spenta)	Verificare che il blocco settore sia correttamente collegato ad una presa.Verificare che il connettore sia correttamente collegato alla stampante.Verificare che il fusibile e il disgiuntore dell'impianto siano in stato di marciae che la presa di corrente sia alimentata.
Il LED (spia rossa)	Consultare la tabella relativaagli errorsi.(vi rimandiamo al paragrafo Messaggi d'errore, pagina 23).
L'apparecchio è statoscollegato durante la stampa.	Disporre l'interruttore in posizione O, quindi riconnettere il cavo di alimentazione.Mettere la stampante molto tensione ed attendere che la fase d'inizializzazione sua terminata.Se un foglio di carta è bloccato (vi rimandiamo al paragrafo Intasamento carta, pagin22).Riavviare la stampa.
Sul foglio non viene stampata nessuna fotografia.	Si utilizzato fogli conformi alle specifiche tecniche?(vi rimandiamo al paragrafo Caratteristiche tecniche, pagin24Il dato brillante dei fogli è stato dispostoSOPA?
La fotografia stampatacompota un tratto verticalo onumerose macchie.	Procedere alla pulizia della testa (vi rimandiamo al paragrafo Pulizia della testina di stampa, pagin21).
Impossibile stampare da un PC	Verificare che il cavo USB sia collegato correttamente.Il driver di stampa è stato installato?

MESSAGE D'ERRORE

Dopo qualsiasi intervento sulla stampante, non dimenticare di premere il

tastopeprariaviare la stampaincorso.

Erro visualizzato	Icona visualizzata	Tipo di erre	Designazione	Azione correttiva
Err 01	#	Carta	Assenza di carta	Verificare che la carta si correttamente posizionata nell'alloggiamento previsto
Err 02	#	Carta	Intasamento carta	Togliere la carta intasata nella stampante (non riutilizzato il foglio di carta)
Err 11	#	Cartuccia	Cartuccia assente	Mettere una nuova cartuccia o sostuire la cartuccia attuale
Err 12	#	Cartuccia	Fine della cartuccia	Sostuire la cartuccia con una cartuccia nuova
Err 13	#	Cartuccia	Errore cartuccia	Verificare il corretto inserimento del nastro, se l'errore persistsile, sostuirlo.
Err 14	#	Cartuccia	Cartuccia assente o insertita in modo errato	Verificare che la cartuccia sia inserita correttamente e che il blocco di chiusura sia bloccato.
Err 21	#	Scheda di memoria	File danneggiato o errato	Impossibile leggere il file. Provarare a stampare gli altri. Se l'errore persistsile, verificare l'origine del file o provare un'altra origine.
Err 22	#	Scheda di memoria	Errore di decompression e JPEG	Il file è illeggibile. Tentare di stampare gli altri file. Se l'errore persistsile, verificare la provenienza del file o tentare con un altro file.
Err 23	#	Scheda di memoria	Caratteristica JPEG non supportata	Caratteristica JPEG non supportatall file JPEG contiene una caratteristica non supportata.
Err 27	#	Scheda di memoria	Errore dilettura	Impossibile leggere la schedà o il file. Verificare l'origine della schedà o provare con un'altra origine.
Err 72	Nessuna	Collegam ento infrarossi	Errore di trasferimento	Errore durante il trasferimento di una fotografia da un GSM. Riavviare il trasferimento dal GSM. Verificare che i 2 appearecchi siano l'uno davanti all'altro.
Err 75	Nessuna	Collegam ento infrarossi	Spazio insufficiente per archivare la fotografia	Le dimensioni della fotografia datrasferire sono troppo elevate o lo spazio per memorizzare la fotografia nella stampante è insufficiente.
Err 76	Nessuna	Collegam ento infrarossi	Formato di file non supportato	La fotografia datrasferire non è in formato JPEG
Altro n° d'erreore		Altri	Errore sistema	Spagnere la stampante, attendere 30 sec. e riaccenderla. Se l'errore persistsile, contattare il rivenditore.

CARATTERISTICHE TECNICHE

Requisiti di sistema:

Pentium o equivalente,

SO: Windows 98 SE / 2000 / Me / XP,

128 MB DRAM o superiori,

150 MB di spazio su disco disponibile,

Porta USB disponible.

Nome dell'apparecchio

:trasferimento termico

Risoluzione

300x300dpi

Colore

16,7 Milioni in continuo

Velocità di stampa

: inferiore a 120 secondi per fotografia (escluso traferimento informatico)

Interfaccia

:��i memoria tipo: Compact Flash Card (supportoto I & II), SM/MS/MMC/SD. Porta USB Versione 1.1

Memorizzazione delle fotografie
trasferite da un GSM photo

: fino a 500 Kilobyte

Risoluzione imagine supportata

: fino a 12 millioni di pixel

Consumabili

carta fotografica, cartuccia inchiostro tre colori (giallo, magenta, ciano) e un coating, 40 stampe per cartuccia Dimensioni carta: 101 × 152.4 ~mm condizionata in pacchi da 20 fogli

Alimentazione carta

: mediante caricatore automatico con capacité di 20 fogli

Alimentazione rete

230 VAC 50/60 Hz

Approvato

：CE

Condizioni utilizzazione

da 10 a 35^ e da 30 a 85% d'umidità

Dimensioni in mm

201 x 174 x 94 fuori alloggiamo tora

Peso in kg

1,5kg

Consumo energetico

: in modalità riposo: 7,6 W

in modalità di stampa: 60 W

Tutti quosti dati sono forniti a titoloindicativo.SAGEMsi riserva il diritto di apportare modifiche sulla preavviso.

Per qualsiasi utilizzazione della garanzia, Vi preghiamo di rivolverVi al Vostro rivenditore presentandogli la prova d'acquisto che Vi ha consegnato. In caso di guasto, sare lui che potr' consiglierVi.

Nel caso in cui l'apparecchio sia stato acquistato direttamente presso la SAGEM SA si appliceranno le seguenti disposizioni:

A L'apprecchio è garantito (relativamente ai suoi componenti ed al COSTO della manodopera) alla SAGEM SA per un periodo di un anno alla data della segna contra qualsià difetto di fabricazione. Durante这段时间整个人i che applicacchi difficosi saranno riparati gratuitamente (con escludione della riparazione di altri tipi di dati); a tal fine il Cliente dovrá inviare, a proprie spese, l'apprecchio difettoso all'indirizzo che gli sare Mandatory del servizio assistenza SAGEM SA il cui numero di Telefono compare sul dato come di segna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico contratto di assistenza, l'intervento non verra in nessun caso effettuato al domicilio del Cliente.

L'apparecchio è in agli caso coperto da garanzia legale per difetti o vizi occulti ai sensi degli articoli 1490 e seguenti del Codice Civile italiano.

B Sono escludi alla garanzia:

• avarie o malfunzonamenti che siano seguenza del mancato rispetto delle indicazioni di installationo o di utilizzazione, da Cause esterna all'appareccchio (fulmine, incendio, caduta, danni di quali siasi natura dovuti ad allagamenti, ecc.), di modificazioni apporte all'appareccchio sono il consenso scritto della SAGEM SA, di negligenza nella manutenzione indica nella documentazione segnata unitamente all'appareccchio, nella vigilanza e nella custodia, di indonee condizioni ambientali (in particolare QUE le collegate alle condizioni di temperatura ed igrometria sua per i componenti che per i materiali consumabili) o di un intervento di riparazione o manutenzione effettuato da personale non autorizzato alla SAGEM SA;
  danni o disfunzioni dovuti alla normale usura dell'apparecchio e dei loro accessori;
  danni derivati da un imballaggio insufficiente e/o da un errato confezionamento dei prodotti rispedita alla SAGEM SA;
• installment di nuovi prodotti software;
• interventi di modifica o aggiunta sugli apparecchi o sul software effettuati sulla consenso della SAGEM SA;
  disfunzioni, non imputabili agli accessori o al software installato, dei siti di utilizzazione per accederate ai servizi offerti dall'apparecchio;

• problemi di communicates dovuti ad installazione non compatibile, in particolare:

• problemi di accesso e/o connessione ad Internet, quali i'interrupzione della rete di accesso, la mancanza della linea dell'abbonato o del suo corrisponde,

• difficetti di transmissione (mancata copertura del territorio da parte dei ripetitori radioelettrici, interferenze, disturbi elettromagnetici, mancanza o cattiva qualità delle linee Telefoniche, ecc.);
• difetti della rete locale (cabaggio, server, punti di utilizzazione) e/o difetti della rete di trasmissione.

L'esecuzione degli interventi di revisione generale (come indicati nel libretto d'istruzioni unito all'apprecchio) e le disfunzioni consequenti alla mancata esecuzione di detti interventi; resta inteso che il COSTO di tali interventi e in ogni caso a totale carico del CLIENTe.

C Nei casi previsti al precedente paragrafo B e nel caso sa scaduto il periodo di garanzia, il Cliente dovr richiedere alla SAGEM SA un preventivo che dovr è essere accettato prima della spedizione dell'apparechio al servizio assistenza della SAGEM SA. I costi per la riparazione ed il transporte (invio e riconsegnata) verranno fatturati al Cliente.

Le presenti dispositionsi saranno applicabili in Italia nel caso di assenza di diverso accordo concluso per iscritto con il Cliente. Se una di queste dispositionsi si rilevasse contraria a norme di legge imperative di cui pottrebbero benefici i consumatori nell'ambito della normativa nazionale, tale disposizione non sare applicabile nelle tutte le altre dispositionsi rimarrano valide ed efficaci.

1 WELKOM 1
2 KENNISMAKEN MET UW PHOTO EASY 150 PRINTER 2
3 DE PHOTO EASY 150 PRINTER VOORBEREIDEN 3

Dichiarazione di conformità

Manuale dell'utente - Documento privo di valore contrattuale
