HATS6CBS4BWIFI - Hotte aspirante HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Haier
Modèle	HATS6CBS4BWIFI
Alimentation électrique	220-240 V ~ 50 Hz
Puissance du moteur	200 W
Nombre de vitesses	5 (dont 2 boost)
Débit d'air max	650 m³/h
Niveau sonore max	65 dB(A)
Dimensions (L x P x H)	600 x 500 x (350-1200) mm
Poids net	15 kg
Type d'éclairage	LED, 1.5 W max
Filtre à graisse	Métal anti-adhésif, lavable au lave-vaisselle
Filtre à charbon actif	En option, remplacement annuel (pour recirculation)
Connexion Wi-Fi	Oui, 802.11 b/g/n, 2.4 GHz
Application mobile	hOn
Distance minimale au-dessus de la cuisson	65-75 cm
Diamètre du conduit d'évacuation	150 mm
Fonction minuterie	Oui, arrêt automatique après 5 minutes
Matériau	Acier inoxydable et verre
Type d'installation	Montage mural, évacuation extérieure ou recirculation

FOIRE AUX QUESTIONS - HATS6CBS4BWIFI HAIER

Comment nettoyer le filtre à graisse de la hotte Haier HATS6CBS4BWIFI ?

Le filtre à graisse doit être nettoyé au moins une fois par mois. Retirez-le en appuyant sur le système d'ouverture et nettoyez-le avec un détergent ménager ou au lave-vaisselle. Ne jamais utiliser de tampon métallique ou de produits abrasifs.

Comment installer la hotte en mode recirculation ?

Si vous n'avez pas de sortie extérieure, vous devez installer les filtres à charbon actif (inclus). Retirez d'abord le filtre à graisse, puis fixez les filtres à charbon en les tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'ils s'enclenchent.

Comment connecter la hotte à l'application hOn ?

Téléchargez l'application hOn sur votre smartphone et créez un compte. Appuyez longuement sur l'icône Wi-Fi de la hotte jusqu'à ce qu'elle clignote, puis suivez les instructions dans l'application pour terminer l'appairage.

Que faire si le ventilateur ne fonctionne pas alors que l'éclairage fonctionne ?

Cela peut être dû à une pale de ventilateur coincée ou à un moteur endommagé. Éteignez l'appareil et contactez un service après-vente qualifié. N'essayez pas de réparer vous-même.

Comment remplacer l'ampoule LED de la hotte ?

Retirez les vis sur la vitre et enlevez-la. Débranchez le câblage de la lampe, retirez le support d'ampoule et remplacez l'ensemble par une pièce d'origine (LED max 1,5 W). Remettez la vitre et serrez les vis.

Quelle est la distance recommandée entre la hotte et la table de cuisson ?

Pour une performance optimale et en toute sécurité, la hotte doit être installée à une distance de 65 à 75 cm au-dessus de la plaque de cuisson.

Comment activer la fonction minuterie ?

Appuyez longuement sur le bouton d'éclairage pendant 3 secondes. Les boutons de vitesse clignotent et la hotte s'éteint automatiquement après 5 minutes.

Que faire si la hotte vibre fortement ?

Vérifiez que l'appareil est correctement accroché au support mural. Si la pale du ventilateur est endommagée ou le moteur mal fixé, contactez un technicien qualifié.

Comment désactiver le Wi-Fi de la hotte ?

Appuyez longuement sur l'icône Wi-Fi pour désactiver la connexion. Si la hotte est enregistrée dans l'application, éteignez-la pour désactiver le port sans fil.

Où trouver le numéro de série de la hotte Haier ?

Le numéro de série (code à 16 chiffres commençant par 3) se trouve sur la plaque d'identification de l'appareil et sur le certificat de garantie.

MODE D'EMPLOI HATS6CBS4BWIFI HAIER

Notice d'installation et d'utilisation

SOMMAIRE

INTRODUCTION 40 CONSIGNES DE SÉCURITÉ 40 INSTALLATION ÉLECTRIQUE 42 INSTALLATION (MONTAGE MURAL) 44 INSTALLATION (ÉVACUATION INTERNE) 50 DESCRIPTION DES COMPOSANTS 52 ENTRETIEN 55 DÉPANNAGE 56 SERVICE APRÈS-VENTE 57

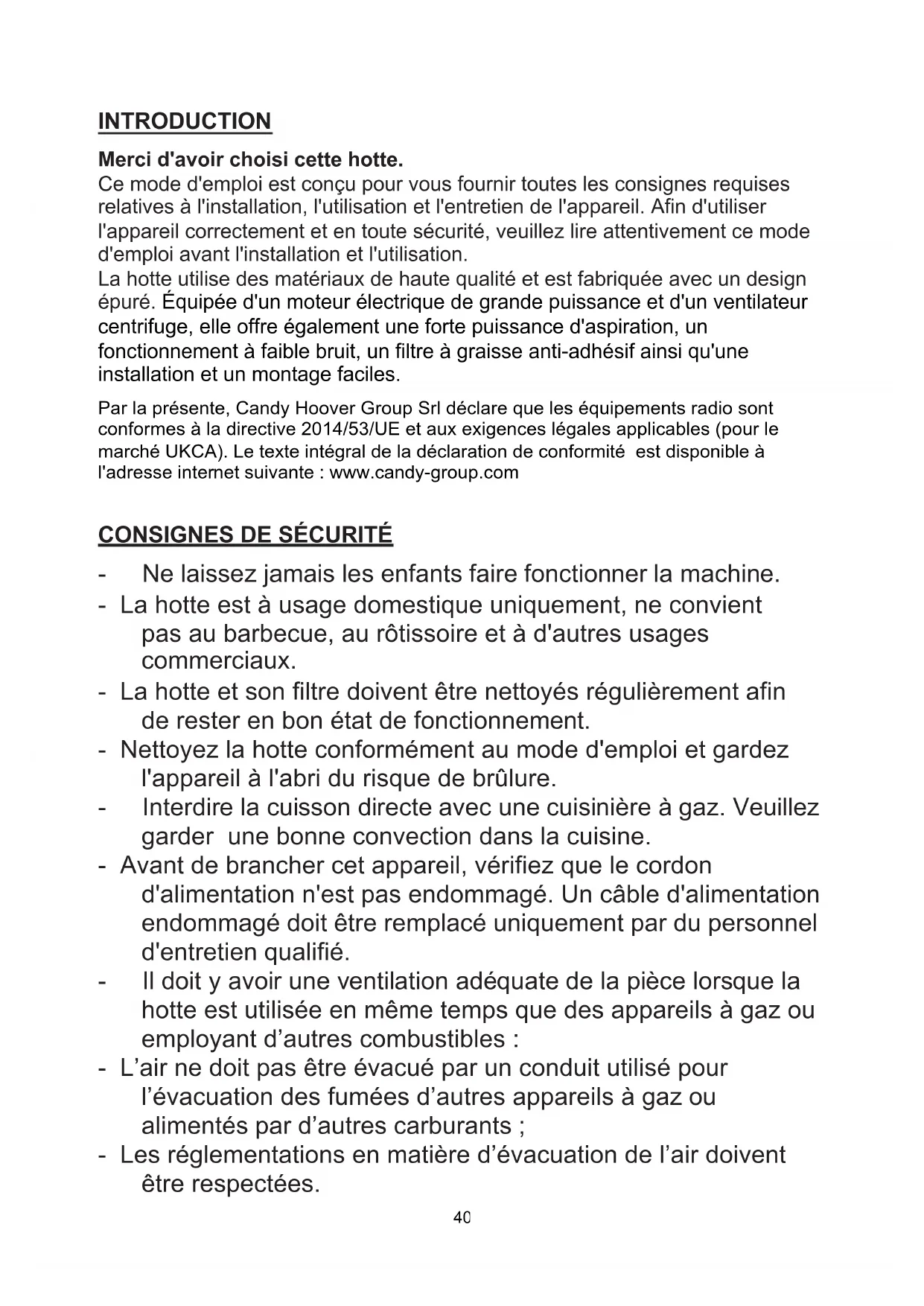

INTRODUCTION

Merci d'avoir choisi cette hotte.

Ce mode d'emploi est conçu pour vous fournir toutes les consignes requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin d'utiliser l'appareil correctement et en toute sécurité, veuillez lire attentivement ce mode d'emploi avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité et est fabriquée avec un design épuré. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle offre également une forte puissance d'aspiration, un fonctionnement à faible bruit, un filtre à graisse anti-adhésif ainsi qu'une installation et un montage faciles.

Par la présente, Candy Hoover Group Srl déclare que les équipements radio sont conformes à la directive 2014/53/UE et aux exigences légales applicables (pour le marché UKCA). Le texte intégral de la déclaration de conformité est disponible à l'adresse internet suivante : www.candy-group.com

CONSIGNES DE SÉCURITÉ

• Ne laissez jamais les enfants faire fonctionner la machine.
• La hotte est à usage domestique uniquement, ne convient pas au barbecue, à la rôtissoire et à d'autres usages commerciaux.
• La hotte et son filtre doivent être nettoyés régulièrement afin de rester en bon état de fonctionnement.
• Nettoyez la hotte conformément au mode d'emploi et gardez l'appareil à l'abri du risque de brûlure.
• Interdiction de cuisson directe avec une cuisinière à gaz. Veuillez garder une bonne convection dans la cuisine.
• Avant de brancher cet appareil, vérifiez que le cordon d'alimentation n'est pas endommagé. Un câble d'alimentation endommagé doit être remplacé uniquement par du personnel d'entretien qualifié.
• Il doit y avoir une ventilation adéquate de la pièce lorsque la hotte est utilisée en même temps que des appareils à gaz ou employant d'autres combustibles :
• L'air ne doit pas être évacué par un conduit utilisé pour l'évacuation des fumées d'autres appareils à gaz ou alimentés par d'autres carburants ;
• Les réglementations en matière d'évacuation de l'air doivent être respectées.
• Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.
• Ne pas faire flamber les aliments sous la hotte.
• La hotte de cuisine n'est pas destinée à être installée sur une table de cuisson ayant plus de quatre plaques de cuisson.
• Il doit y avoir une ventilation adéquate de la pièce lors de l'utilisation de la hotte simultanément avec des appareils à gaz ou employant d'autres combustibles (non applicable aux appareils qui se contentent de décharger l'air de nouveau dans la pièce) ;
• Il doit y avoir une ventilation adéquate de la pièce lors de l'utilisation de la hotte simultanément avec des appareils à gaz ou employant d'autres combustibles (non applicable aux appareils qui se contentent de décharger l'air de nouveau dans la pièce) ;
• Les détails concernant la méthode et la fréquence de nettoyage.
• il subsiste un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions ;
• ne pas faire de flammes sous la hotte ;
• ATTENTION : les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

• Branchez uniquement cet appareil dans une prise correctement mise à la terre. En cas de doute, demandez conseil à un ingénieur dûment qualifié.
• Le non-respect de ces instructions peut entraîner la mort ou provoquer des risques d'incendie ou de décharge électrique.

Installation électrique

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation électrique, assurez-vous que la tension d'alimentation correspond à la tension sur la plaque signalétique.

Branchement direct

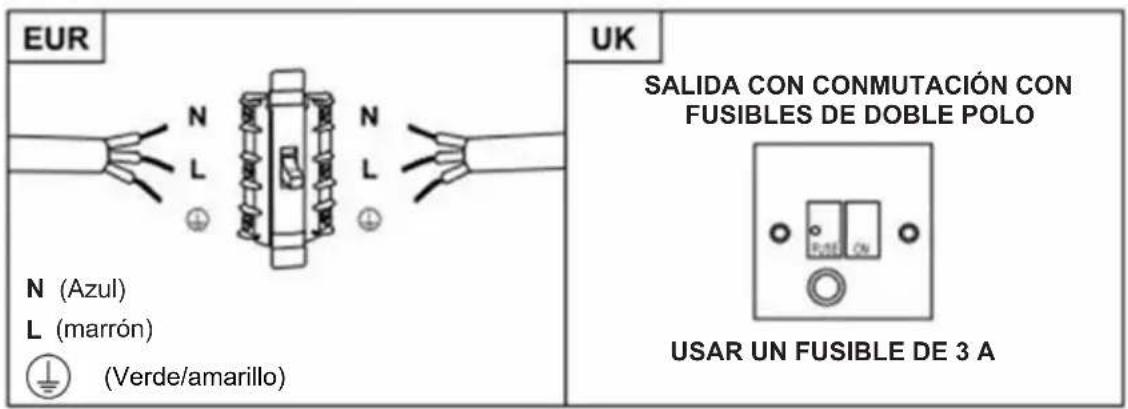

L'appareil doit être branché directement au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts. L'installateur doit s'assurer que le branchement électrique a été effectué correctement et qu'il est conforme au schéma de câblage. Le câble ne doit pas être plié ou comprimé.

Vérifiez régulièrement que la prise électrique et le cordon d'alimentation ne sont pas endommagés. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un montage spécial disponible auprès du fabricant ou de son agent de maintenance.

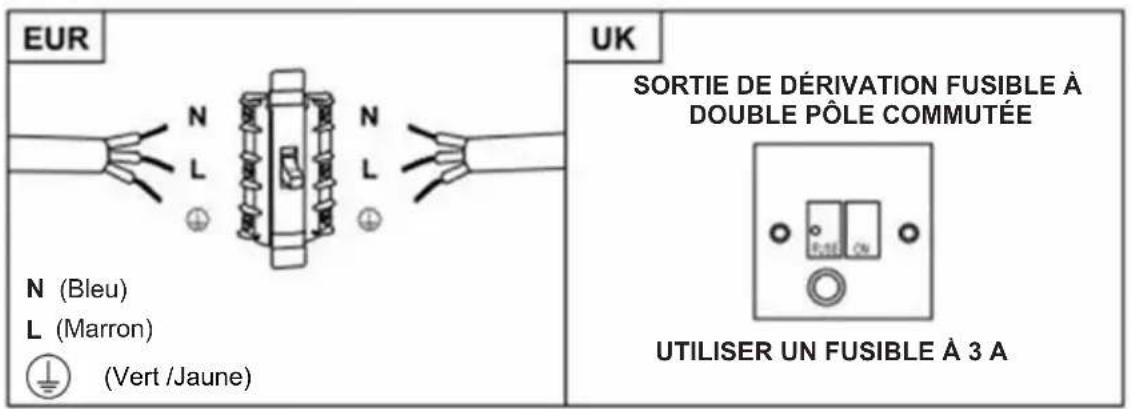

AVERTISSEMENT : Il s'agit d'un appareil de classe I et DOIT être mis à la terre

Cet appareil est fourni avec un câble d'alimentation à 3 conducteurs colorés comme suit :

Vert et Jaune = E ou Earth (terre)

Le fusible doit être calibré à 3 ampères.

Liste des accessoires d'installation standard

Spéc.	Image d'illustration	Qté
Logement 1
Haut de conduit 1
Partie inférieure de conduit 1
Support de conduit inférieur 1
Support de conduit supérieur 1
Plaque suspendue 1
Ø8 bouchons rawl Ø8×Ø6 couleur blanche		9
Vis ST4,0×30 9
Ø7,2vis ST4.0×8		2
Sortie d'air 1
Filtre à charbon 2

INSTALLATION (montage mural)

Si vous avez une sortie vers l'extérieur, votre hotte peut être raccordée comme sur l'image ci-dessous par un conduit d'évacuation (émail, aluminium, gaine souple non inflammable) avec un diamètre intérieur de 150 mm.

1. Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

1. Pour une meilleure performance, la hotte doit être placée à une distance de 65 à 75 cm au-dessus de la plaque de cuisson.

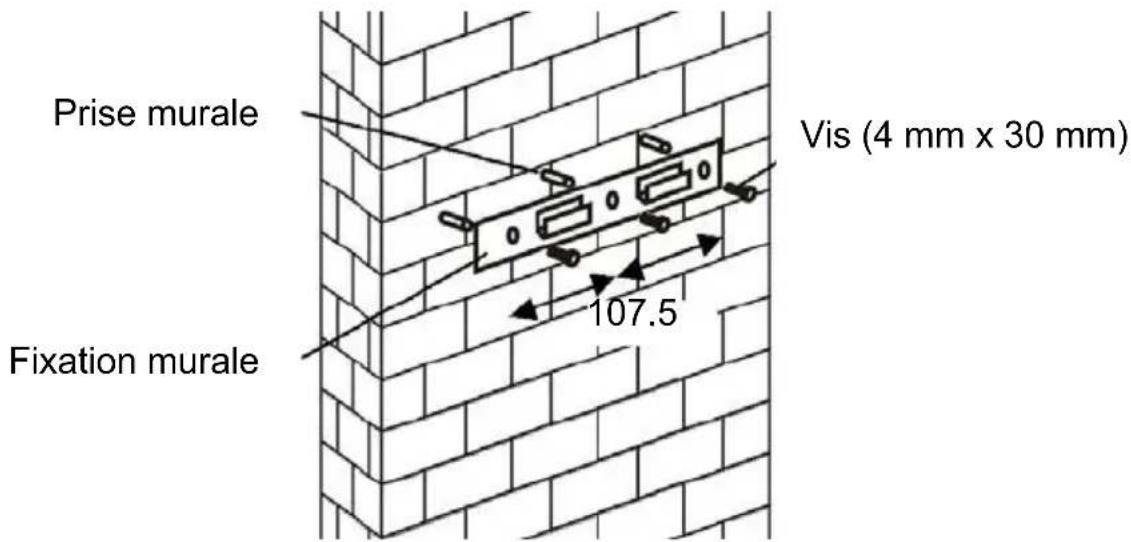

1. Percez des trous de 3 × 8 mm pour recevoir le support. Vissez et serrez le support sur le mur avec les vis fournies.

1. Laissez la hotte et accrochez-la au crochet du support mural.

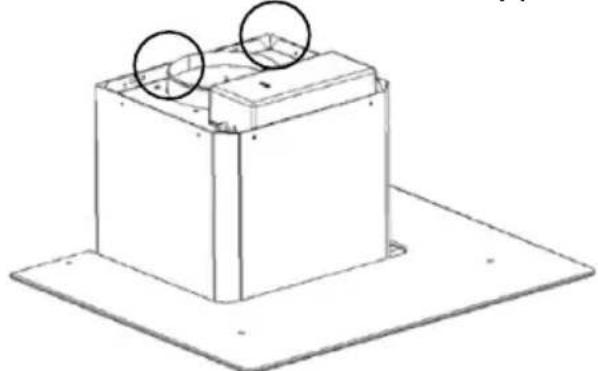

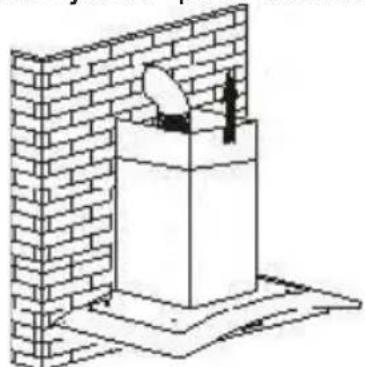

1. Fixez la valve anti-retour sur la prise de sortie d'air de la hotte. Ensuite, fixez le tuyau d'échappement sur la soupape unidirectionnelle comme indiqué ci-dessous.

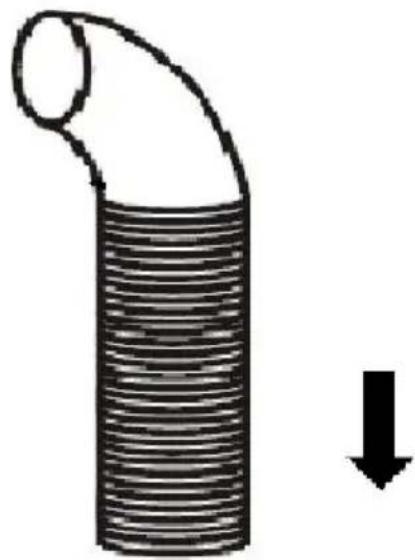

Tuyau d'échappement

Hotte de cuisine

6.

i. Placez le verre dans la position appropriée sur le dessus de la hotte. ii. Fixez avec 4 vis et une rondelle. Afin d'éviter la fissuration du verre, veuillez ne pas serrer les vis trop fort.

7.

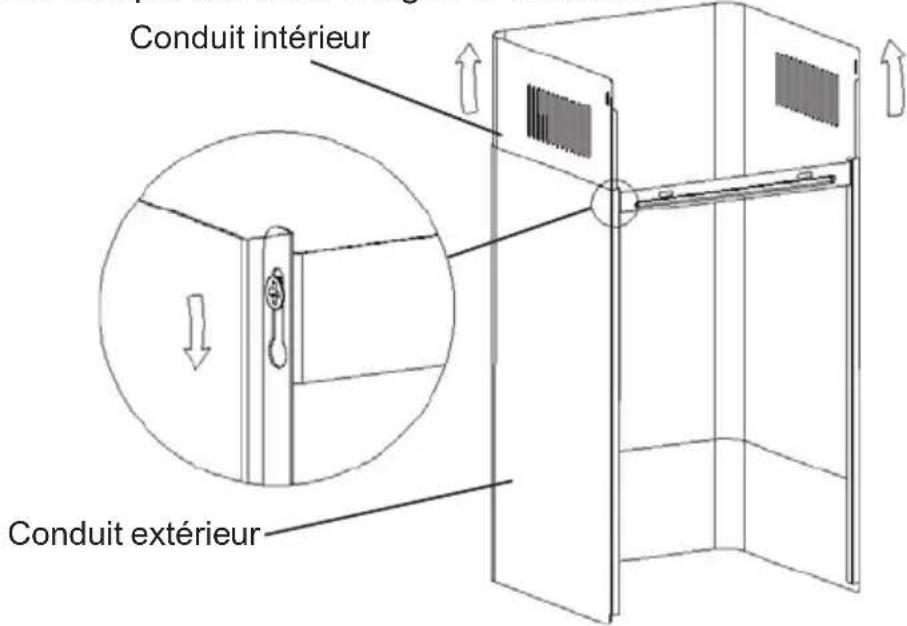

i. En plaçant le conduit intérieur dans celui extérieur, puis en tirant celui intérieur vers le haut. Ajustez pour atteindre la hauteur requise.

ii. Faites glisser le conduit pour régler sa hauteur. Lorsque la hauteur requise est atteinte, accrochez le trou de fixation aux vis de fixation comme indiqué dans les images ci-dessous.

8.

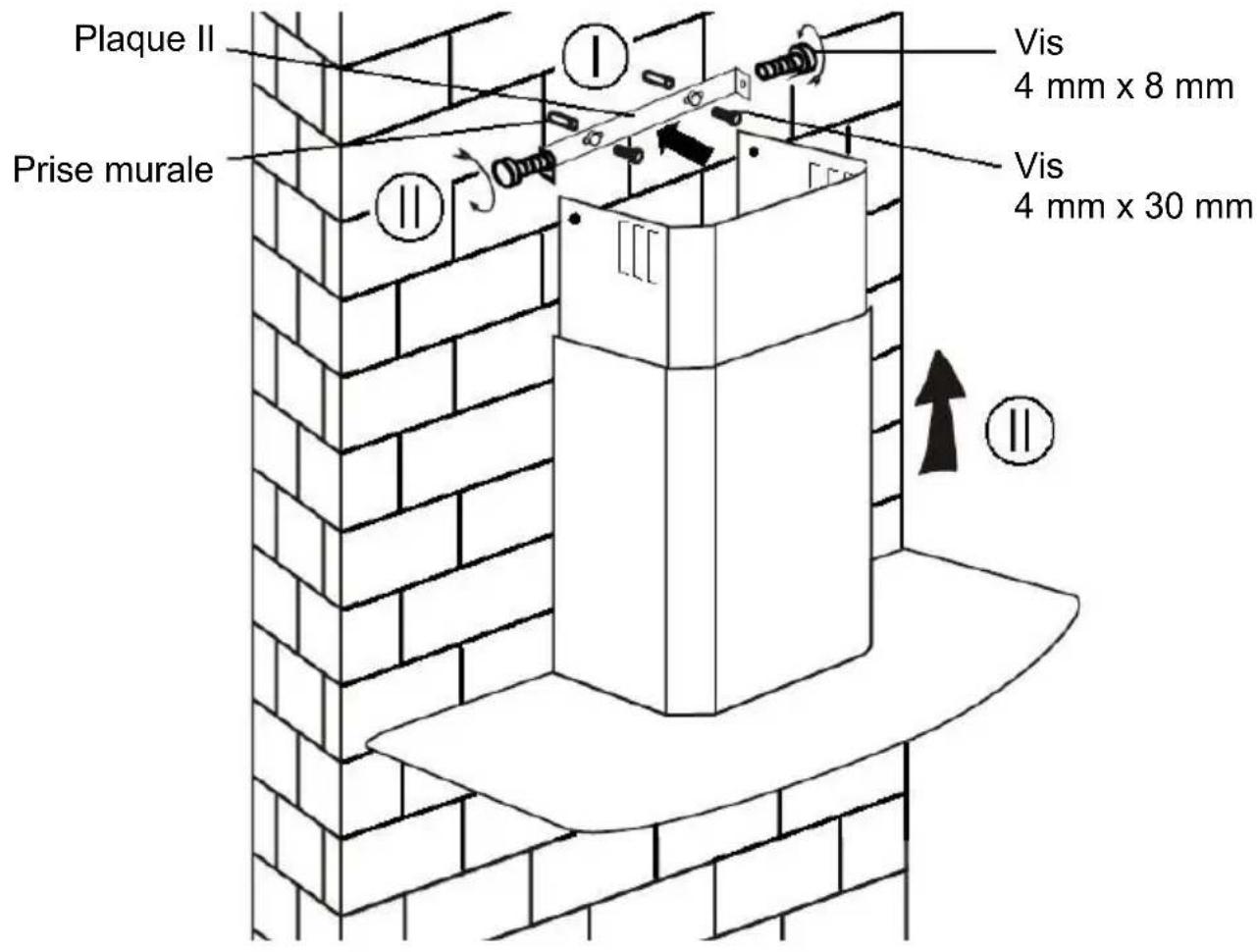

i. Percez des trous de 2 × 8 mm pour recevoir la plaque II. Vissez et serrez la plaque II sur le mur avec 2 vis fournies. ii. Assemblez le conduit sur l'appareil et fixez-le à l'aide de 2 vis.

Accessoires d'installation standard listés

Spéc.	Image d'illustration	Qté
Collecteur-deflecteur 1
Support 1
Ø8 bouchons rawl Ø8 × Ø6 couleur blanche		2
Vis ST4,0×30		2
Vis ST 3,5×12 2

INSTALLATION (DÉFLECTEUR D'AIR) :

Le déflecteur d'air est mentionné comme inclus et non optionnel.

1. Avant l'installation, courbez les deux extrémités du support comme indiqué ci-dessous :

1. Fixez le support à la sortie en plastique en forme de T avec 2 vis ST 3,5x12 mm fournies.

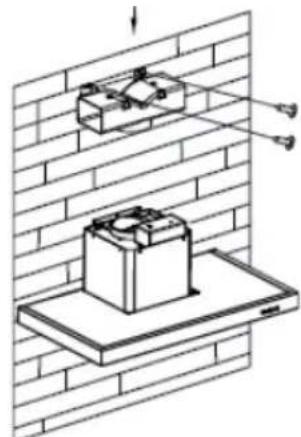

1. Percez 2 trous pour recevoir les chevilles murales, puis vissez et serrez le support sur le mur avec 2 vis ST 4x30 mm fournies.

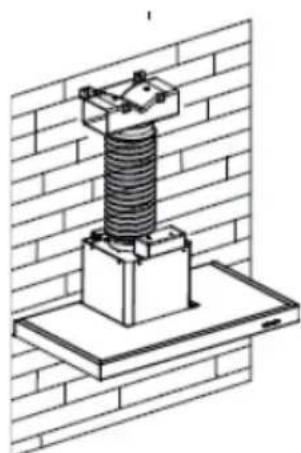

1. Fixez le tuyau d'évacuation sur la sortie d'air de la hotte comme indiqué ci-dessous :

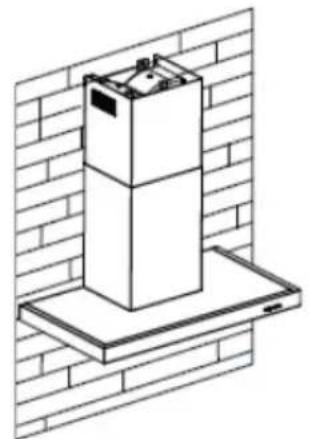

1. Installez le conduit sur l'appareil et fixez-le.

Veuillez remarquer : Les prises en plastique en forme de T et les volets en V ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux façons : 1) Ajoutez un volet en V sur la prise existante ; 2) Utilisez une sortie en plastique en forme de T, sans ajouter de volet en V. Remarque : Le produit est équipé d'un volet en V. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit.

INSTALLATION (ÉVACUATION INTERNE)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est similaire à celle indiquée dans la section "INSTALLATION (ÉVACUATION EXTERNE)".

Les filtres à charbon actif sont utilisés pour absorber les odeurs.

Pour installer le filtre à charbon actif, le filtre à graisse doit d'abord être détaché. Appuyez sur le système d'ouverture et tirez le filtre vers le bas.

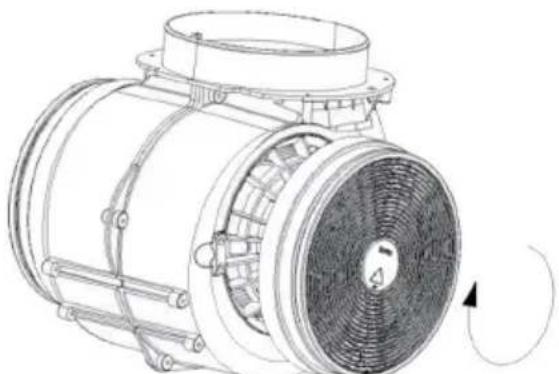

Branchez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles d'une montre. Faites de même de l'autre côté.

Fermé

REMARQUE :

Assurez-vous que le cadre soit correctement bloqué. Dans le cas contraire, il pourrait tomber et endommager le bloc. Quand le filtre à charbon actif est installé, la force d'aspiration est plus faible.

CONFIGURATION 1

1 Bouton vitesse minimale

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.

2 Bouton vitesse intermédiaire

La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.

3 Bouton vitesse maximale

Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace élevée.

B Boost 1 (vitesse 4)

Appuyez sur la touche vitesse B 1, le rétro-éclairage de la touche vitesse B est activé et la hotte fonctionne en mode boost ;

B+ Boost 2 (vitesse 5)

Appuyez sur la touche vitesse B 2, le rétro-éclairage de la touche vitesse B+ est activé et la hotte fonctionne en mode boost ;

Faible

Décrivez brièvement comment allumer et éteindre l'éclairage.

Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-le enfoncé pendant 3 secondes. Les boutons de vitesse du ventilateur clignotent et un compte à rebours de 5 minutes démarre. Au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois bips sonores.

Connexion Wi-Fi

Appuyez longuement sur l'icône Wi-Fi pour passer en mode connexion : le rétroéclairage de l'icône Wi-Fi clignote pour indiquer que la connexion est en cours, puis reste allumé pour indiquer qu'elle est connectée. Il en va de même en mode veille. Appuyez à nouveau longuement sur l'icône Wi-Fi pour arrêter la connexion.

CONFIGURATION 2

MODE VEILLE

Après branchement, tout le système d'éclairage est en MODE VEILLE.

1 Bouton vitesse minimale

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne produit pas beaucoup de vapeur.

2 Bouton vitesse intermédiaire

La vitesse d'écoulement de l'air est idéale pour la ventilation lors d'une cuisson standard.

3 Bouton vitesse maximale

Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace et élevée.

B Fonction Booster

Cette hotte dispose d'une fonction booster. Pour activer le booster, appuyez sur B jusqu'à la vitesse 4, puis réglez sur la vitesse la plus élevée lorsque la hotte est en cours d'utilisation ; elle augmentera la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Faible

Décrivez brièvement comment allumer et éteindre l'éclairage.

Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-le enfoncé pendant 3 secondes. Les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes. Au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois bips sonores.

Connexion Wi-Fi

Appuyez longuement sur l'icône Wi-Fi pour passer en mode connexion : le rétroéclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours ; le rétroéclairage de l'icône Wi-Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode veille. Appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera arrêtée.

Télécharger l'application hOn

Tout d'abord, vous devez télécharger l'application hOn et l'installer sur votre appareil portable. Ensuite, enregistrez cette hotte.

REMARQUE

L'image de la hotte a pour seul but de la présenter. Il se peut qu'elle ne soit pas parfaitement représentative.

1- Appuyez sur le bouton Wi-Fi jusqu'à ce que l'icône clignote. Lorsque l'appariement est terminé, l'icône Wi-Fi est activée.

ENTRETIEN

Avant le nettoyage, éteignez l'appareil et débranchez-le.

I. Nettoyage régulier

Utilisez un chiffon doux humidifié avec de l'eau moyennement savonneuse ou un détergent ménager. N'utilisez jamais de tampon métallique, de produit chimique, de matériel abrasif ou de brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtre à graisse

Important : nettoyez le filtre tous les mois pour éviter tout risque d'incendie.

Le filtre recueille la graisse, la fumée et la poussière... de sorte que le filtre affecte directement

l'efficacité de la hotte. S'il n'est pas nettoyé, le résidu de graisse (potentiellement inflammable) saturera le filtre. Nettoyez-le avec un détergent ménager.

III. Nettoyage annuel du filtre à charbon actif

S'applique UNIQUEMENT à l'unité installée en tant que recirculation (non ventilée vers l'extérieur). Ce filtre piège les odeurs et doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

IV. Changement d'ampoule

Retirez les vis sur la vitre, retirez la vitre de la hotte. Identifiez l'ampoule qui doit être remplacée, vous la trouvez dans le luminaire qui se trouve à l'intérieur de la section exposée de l'auvent.

Débranchez le point de câblage de la lampe et retirez les porte-ampoules et le câblage de la hotte. Important : il n'est pas possible de remplacer chacune des ampoules individuellement ; il sera nécessaire d'obtenir les ampoules, les supports d'ampoules et le câblage en tant que pièce complète. (lumière LED : MAX.1,5 W)

Installez les ampoules de rechange, les porte-ampoules et le câblage de la même manière que les ampoules d'origine. Raccordez ensuite de nouveau le point de câblage de la lumière.

Remettez la vitre de la hotte et fixez les vis en verre. Assurez-vous que les vis sont complètement serrées.

Problème	Cause	Solution
Lumière allumée, mais le ventilateur ne fonctionne pas.	La pale du ventilateur est coincée.	Éteignez l'appareil et faites- le réparer uniquement par du personnel d'entretien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas	Unene ampoule halogène a grillé.	Remplacez l'ampoule par un calibre correct.
	Le cordon d'alimentation est desserré.	Branchez à nouveau l'alimentation.
Vibration grave de l'appareil	La pale du ventilateur est endommagée.	Commutation de l'unité et réparation par du personnel d'entretien qualifié uniquement.
	Le moteur du ventilateur n'est pas fixé fermement.	Éteignez l'appareil et faites- le réparer uniquement par du personnel d'entretien qualifié.
	L'appareil n'est pas correctement accroché au support.	Faites descendre l'appareil et vérifie si le support est correctement positionné.
Les performances d'aspiration ne sont pas bonnes	Distance trop grande entre l'appareil et le plan de cuisson	Réajustez la distance à 65-75 cm

Technologie	Wi-Fi
Standard	802.11 b/g/n
Bande(s) de fréquence [MHz]	2400 MHz-2483,5 MHz
Puisance maximale [mW]	100 mW

Informations sur le produit pour les équipements en réseau
consommation d'énergie du produit en veille en réseau si tous les ports réseau câblés sont raccordés et ceux sans fil sont activés :	2 W
Comment activer le port de réseau sans fil :	Si la hotte a été enregistrée avec l'APPLICATION, activez cette hotte pour activer le port réseau sans fil.
Comment désactiver le port de réseau sans fil :	Si la hotte a été enregistrée avec l'APPLICATION, désactivez la hotte pour désactiver le port réseau sans fil. Si la hotte n'a pas été enregistrée avec l'APPLICATION, le port réseau sans fil sera désactivé même si la hotte est activée.

SERVICE APRÈS-VENTE

Si vous ne pouvez pas identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez le service d'assistance.

NUMÉRO DE SÉRIE DU PRODUIT. Où puis-je le trouver ?

Il est important de communiquer le code de référence de votre appareil et son numéro de série (un code à 16 chiffres qui commence par 3). Il est inscrit sur le certificat de garantie et sur la plaque d'identification de l'appareil.

Cela permettra d'éviter les trajets inutiles vers les techniciens, ce qui permettra (etURT) d'économiser les frais d'appli correspondants.

Cet appareil compte les symboles conformes à la directive française 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).

Les DEEE contiennent à la fois des substances polluantes (qui

peuvent

avoir des conséquences négatives sur l'environnement) et les composants de base (qui peuvent être réutilisés). Il est important de soumettre les déchets DEEE à des traitements spécifiques, afin d'enlever et d'éliminer tous les polluants de manière adéquate et de récupérer et recycler tous les matériaux. Toute personne peut jouer un rôle important en veillant à ce que les déchets DEEE ne deviennent pas un problème environnemental ; pour cela, il est essentiel de suivre quelques règles de base :

Les DEEE ne doivent pas être traités comme des déchets ménagers ;

Les DEEE doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés reconnues. Dans de nombreux pays, pour des DEEE encombrants, la collecte à domicile peut être organisée.

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui est en devoir de le récupérer sans frais de manière individuelle, tant que l'équipement est de type équivalent et a les mêmes fonctions que l'équipement fourni.
