HATS6CBS4BWIFI - Digestoř HAIER - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Haier
Model	HATS6CBS4BWIFI
Elektrické napájení	220-240 V ~ 50 Hz
Výkon motoru	200 W
Počet rychlostí	5 (z toho 2 boost)
Maximální průtok vzduchu	650 m³/h
Maximální hlučnost	65 dB(A)
Rozměry (Š x H x V)	600 x 500 x (350-1200) mm
Hmotnost netto	15 kg
Typ osvětlení	LED, max 1,5 W
Tukový filtr	Antiadhezní kovový, mytelný v myčce
Uhlíkový filtr	Volitelný, výměna jednou ročně (pro recirkulaci)
Wi-Fi připojení	Ano, 802.11 b/g/n, 2,4 GHz
Mobilní aplikace	hOn
Minimální vzdálenost nad varnou deskou	65-75 cm
Průměr odtahového potrubí	150 mm
Funkce časovače	Ano, automatické vypnutí po 5 minutách
Materiál	Nerezová ocel a sklo
Typ instalace	Nástěnná montáž, odtah ven nebo recirkulace

Často kladené otázky - HATS6CBS4BWIFI HAIER

Jak vyčistit tukový filtr odsavače Haier HATS6CBS4BWIFI?

Tukový filtr by měl být čištěn alespoň jednou měsíčně. Vyjměte jej stisknutím otevíracího systému a vyčistěte jej čisticím prostředkem pro domácnost nebo v myčce. Nikdy nepoužívejte kovové drátěnky nebo abrazivní prostředky.

Jak nainstalovat odsavač v režimu recirkulace?

Pokud nemáte venkovní vývod, musíte nainstalovat uhlíkové filtry (součástí dodávky). Nejprve vyjměte tukový filtr, poté upevněte uhlíkové filtry otáčením po směru hodinových ručiček, dokud nezapadnou.

Jak připojit odsavač k aplikaci hOn?

Stáhněte si aplikaci hOn do svého chytrého telefonu a vytvořte účet. Podržte ikonu Wi-Fi na odsavači, dokud nezačne blikat, poté postupujte podle pokynů v aplikaci pro dokončení párování.

Co dělat, když ventilátor nefunguje, ale osvětlení ano?

Může to být způsobeno zaseknutou lopatkou ventilátoru nebo poškozeným motorem. Vypněte spotřebič a kontaktujte kvalifikovaný servis. Nepokoušejte se o opravu sami.

Jak vyměnit LED žárovku odsavače?

Odstraňte šrouby na skle a sejměte jej. Odpojte kabeláž lampy, vyjměte držák žárovky a nahraďte celou sestavu originálním dílem (LED max 1,5 W). Nasaďte sklo zpět a utáhněte šrouby.

Jaká je doporučená vzdálenost mezi odsavačem a varnou deskou?

Pro optimální výkon a bezpečnost by měl být odsavač instalován ve vzdálenosti 65 až 75 cm nad varnou deskou.

Jak aktivovat funkci časovače?

Podržte tlačítko osvětlení po dobu 3 sekund. Tlačítka rychlosti začnou blikat a odsavač se automaticky vypne po 5 minutách.

Co dělat, když odsavač silně vibruje?

Zkontrolujte, zda je spotřebič správně upevněn na nástěnném držáku. Pokud je lopatka ventilátoru poškozená nebo motor špatně upevněný, kontaktujte kvalifikovaného technika.

Jak deaktivovat Wi-Fi odsavače?

Podržte ikonu Wi-Fi pro deaktivaci připojení. Pokud je odsavač zaregistrován v aplikaci, vypněte jej pro deaktivaci bezdrátového portu.

Kde najít sériové číslo odsavače Haier?

Sériové číslo (16místný kód začínající číslem 3) je uvedeno na identifikačním štítku spotřebiče a na záručním listě.

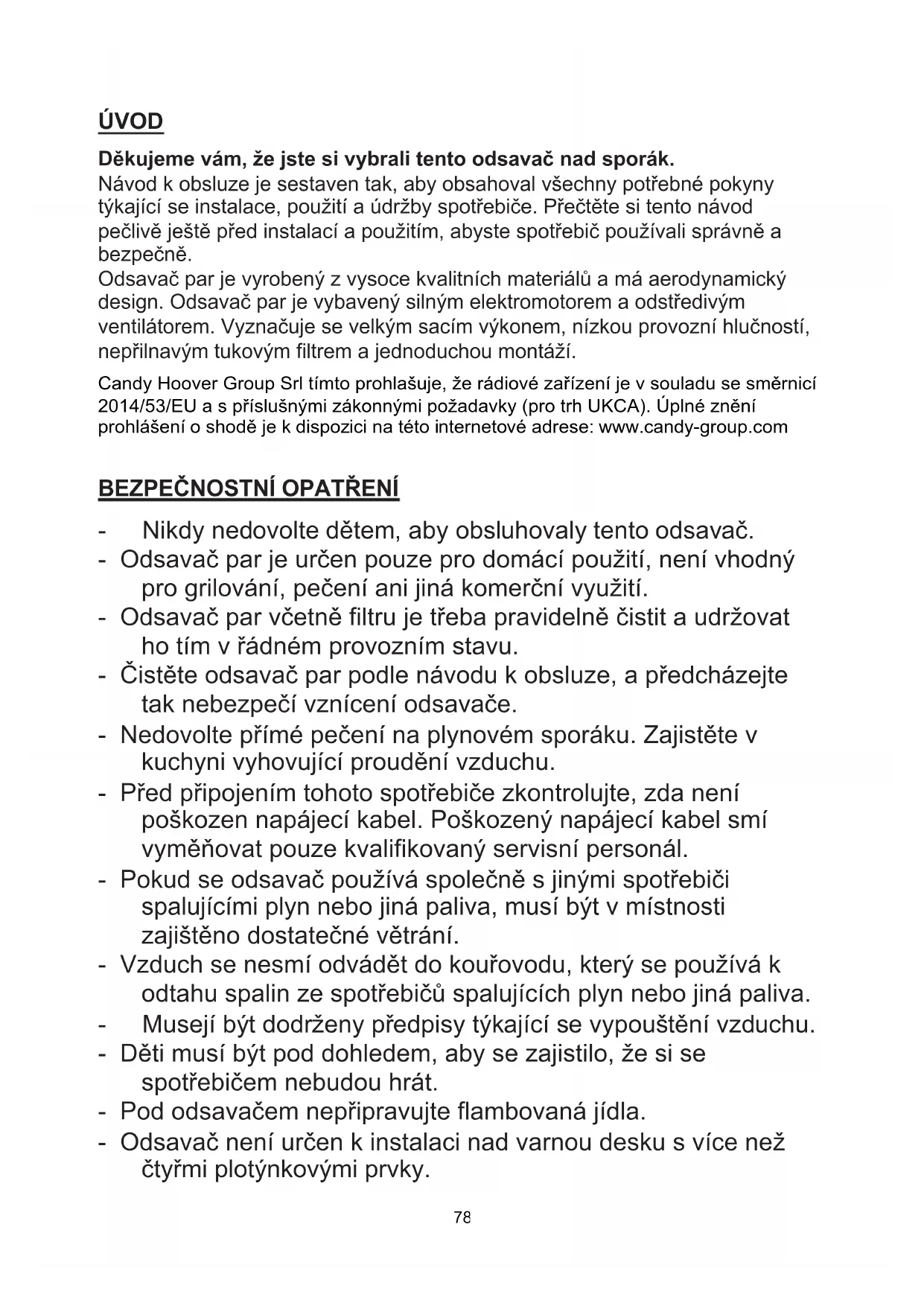

NÁVOD K OBSLUZE HATS6CBS4BWIFI HAIER

Děkujeme vám, že jste si vybrali tento odsavač nad sporák.

Návod k obsluze je sestaven tak, aby obsahoval všechny potřebné pokyny týkající se instalace, použití a údržby spotřebiče. Přečtěte si tento návod pečlivě ještě před instalací a použitím, abyste spotřebič používali správně a bezpečně.

Odsavač par je vyrobený z vysoce kvalitních materiálů a má aerodynamický design. Odsavač par je vybavený silným elektromotorem a odstředivým ventilátorem. Vyznačuje se velkým sacím výkonem, nízkou provozní hlučností, nepřilnavým tukovým filtrem a jednoduchou montáží.

Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu se směrnicí 2014/53/EU a s příslušnými zákonnými požadavky (pro trh UKCA). Úplné znění prohlášení o shodě je k dispozici na této internetové adrese: www.candy-group.com

BEZPEČNOSTNÍ OPATŘENÍ

• Nikdy nedovolte dětem, aby obsluhovaly tento odsavač.
• Odsavač par je určen pouze pro domácí použití, není vhodný pro grilování, pečení ani jiná komerční využití.
• Odsavač par včetně filtru je třeba pravidelně čistit a udržovat ho tím v řádném provozním stavu.
• Čistěte odsavač par podle návodu k obsluze a předejděte tak nebezpečí vznícení odsavače.
• Nedovolte přímé pečení na plynovém sporáku. Zajistěte v kuchyni vyhovující proudění vzduchu.
• Před připojením tohoto spotřebiče zkontrolujte, zda není poškozen napájecí kabel. Poškozený napájecí kabel smí vyměnit pouze kvalifikovaný servisní personál.
• Pokud se odsavač používá společně s jinými spotřebiči spalujícími plyn nebo jiná paliva, musí být v místnosti zajištěno dostatečné větrání.
• Vzduch se nesmí odvádět do kouřovodu, který se používá k odtahu spalin ze spotřebičů spalujících plyn nebo jiná paliva.
• Musí být dodrženy předpisy týkající se vypouštěného vzduchu.
• Děti musí být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát.
• Pod odsavačem nepřipravujte flambovaná jídla.
• Odsavač není určen k instalaci nad varnou desku s více než čtyřmi plotýnkovými prvky.
• Pokud se odsavač používá společně s jinými spotřebiči spalujícími plyn nebo jiná paliva, musí být v místnosti zajištěno dostatečné větrání (nevztahuje se na spotřebiče, které pouze vypouštějí vzduch zpět do místnosti).
• Podrobnosti o způsobu a frekvenci čištění.
• Pokud čištění není prováděno v souladu s pokyny, hrozí nebezpečí vzniku požáru.
• Pod odsavačem nepřipravujte flambovaná jídla.
• UPOZORNĚNÍ: Přístupné části se při použití s varnými spotřebiči mohou zahřát.

Nebezpečí úrazu elektrickým proudem

• Tento odsavač zapojujte pouze do řádně uzemněné zásuvky. V případě pochybností požádejte o radu kvalifikovaného technika.
• Nedodržením těchto pokynů můžete způsobit úmrtí, požár nebo úraz elektrickým proudem.

Elektrická instalace

Veškerá instalace musí být provedena odborně způsobilou osobou nebo kvalifikovaným elektrikářem. Před připojením síťového napájení se ujistěte, že síťové napětí odpovídá napětí na typovém štítku.

Přímé připojení

Spotřebič musí být připojen přímo k síti pomocí vícepólového jističe s minimální mezerou 3 mm mezi kontakty.

Instalační technik musí zajistit provedení správného elektrického připojení v souladu se schématem zapojení.

Kabel nesmí být nikde ohnutý ani stlačený.

Pravidelně kontrolujte zástrčku a napájecí kabel, zda nejsou poškozené. Pokud je napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sestavou, která je k dispozici u výrobce nebo jeho servisního zástupce.

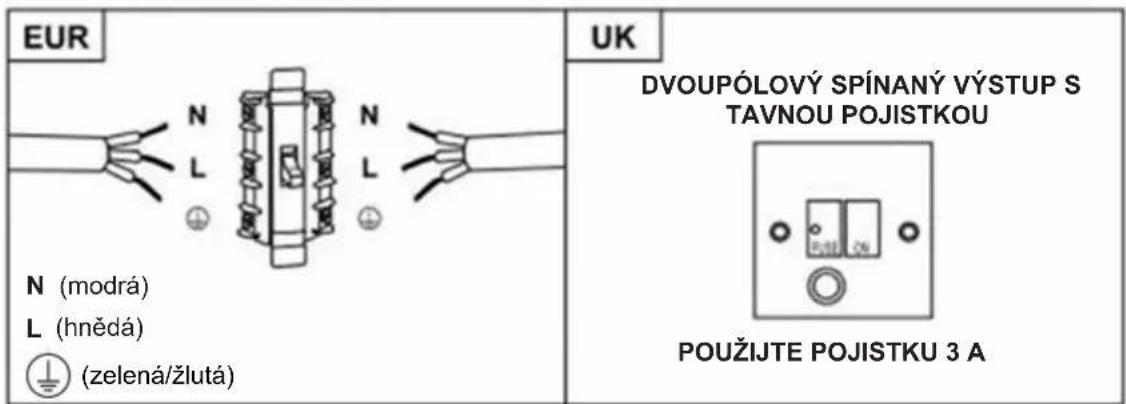

VAROVÁNÍ: Jedná se o spotřebič třídy I A MUSÍ být uzemněn.

Tento spotřebič je dodáván se 3žilovým síťovým kabelem s následujícími barvami:

hnědá = L nebo živý,

modrá = N nebo neutrální,

zelená a žlutá = E nebo uzemňovací.

Pojistka musí být dimenzována na 3 A.

Seznam standardního instalačního příslušenství

Spec.	Ilustračné obrázek	Množ.
Pažnice 1
Horní komín 1
Spodní komín 1
Držák spodního komín 1
Držák horního komín 1
Závěsná deska 1
Ø8 hmoždinky Ø8×Ø6 bilá barva		9
Šrouby ST4,0 × 30 9
Ø7,2 šrouby ST4,0 × 8		2
Vývod vžduchu 1
Uhlíkový filtr		2

INSTALACE (montáž na zeď)

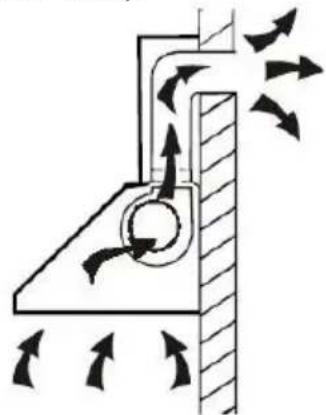

Pokud máte vývod ven, můžete odsavač par připojit podle níže uvedeného obrázku pomocí odtahového potrubí (smaltové, hliníkové, nehořlavé ohebné potrubí s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte ho ze zásuvky.

1. Odsavač par funguje nejlépe, pokud je umístěn ve vzdálenosti 65–75 cm nad varnou plochou.

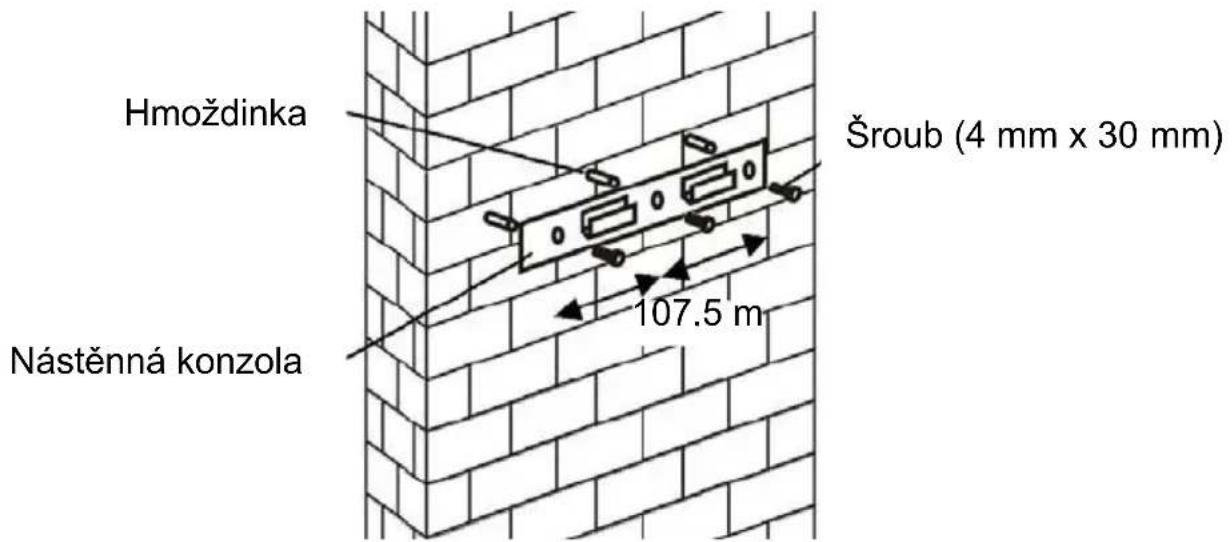

1. Vyvrtejte 3 × 8 mm otvory pro upevnění konzoly. Pomocí dodaných šroubů přišroubujte a utáhněte konzolu na zeď.

1. Zvedněte odsavač par a zavěste ho na háček nástěnné konzoly.

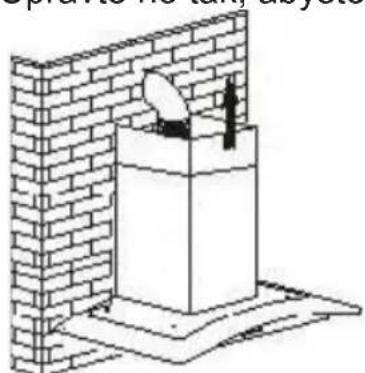

1. Připevněte jednosměrný ventil k vývodu vzduchu z odsavače par. Poté připojte odtahové potrubí k jednosměrnému ventilu, jak je znázorněno níže.

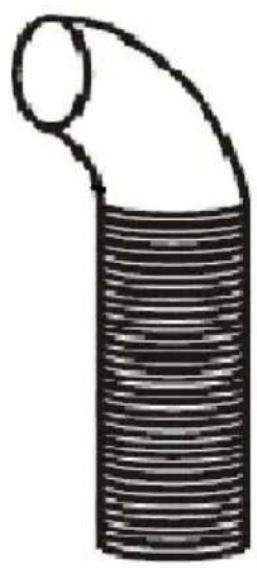

Odtahové potrubí

Odsavač par

6.

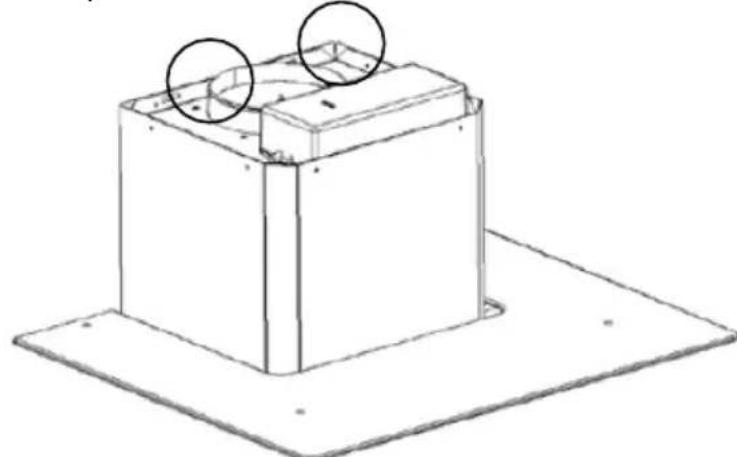

i. Umístěte sklo do příslušné polohy na horní část odsavače par. ii. Upevněte ho pomocí 4 šroubů a podložek. Aby nedošlo k prasknutí skla, neutahujte šrouby příliš silně.

7.

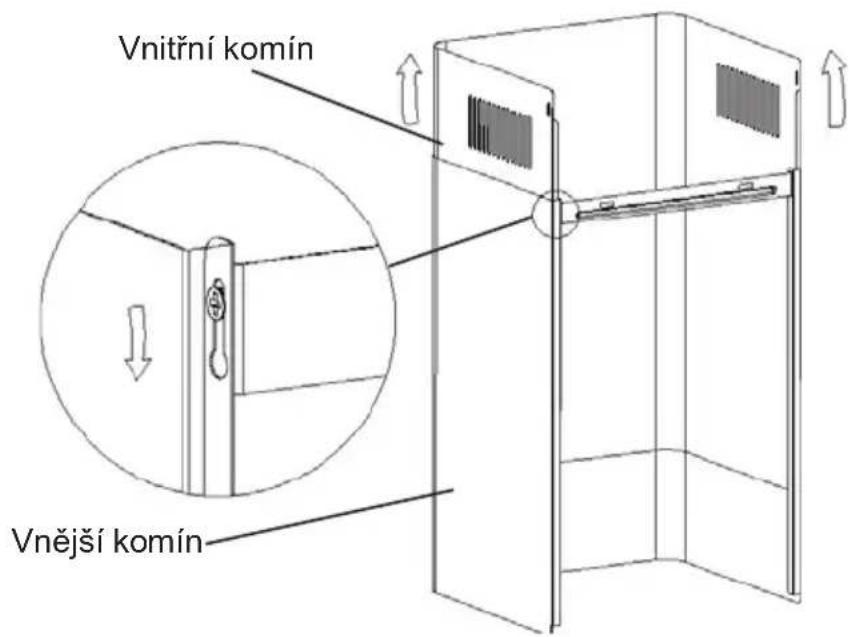

i. Vnitřní komín vložte do vnějšího komínu. Poté vnitřní komín vytáhněte nahoru. Upravte ho tak, abyste dosáhli požadované výšky.

ii. Posunutím komínu nastavíte jeho výšku. Jakmile dosáhnete požadované výšky, zavěste upevňovací otvor na upevňovací šrouby, jak je znázorněno na následujících obrázcích.

8.

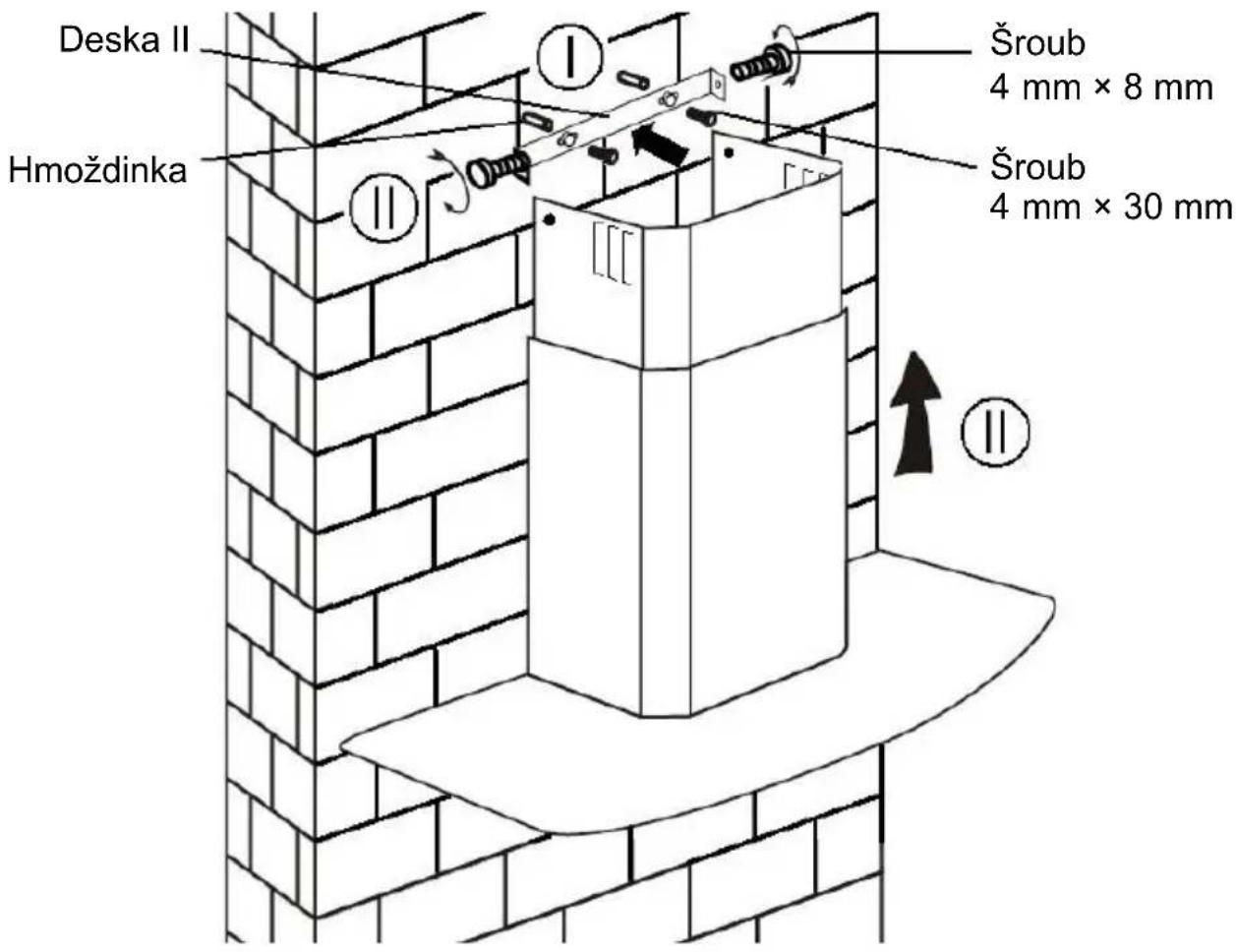

i. Vyvrtejte 2 × 8 mm otvory pro umístění desky II. Přišroubujte a utáhněte desku II na zeď pomocí 2 dodaných šroubů. ii. Namontujte komín na jednotku a upevněte ho pomocí 2 šroubů.

Seznam standardního instalačního příslušenství

Spec.	Ilustračné obrázek	Množ.
Deflektor vzduchu 1
Držák 1
Ø8 hmoždinky Ø8× Ø6 bílá barva		2
Šrouby ST4,0 × 30		2
Šrouby ST3,5 × 12 2

INSTALACE (DEFLEKTOR VZDUCHU):

Deflektor vzduchu je uveden jako součást dodávky, nikoli volitelný.

1. Před instalací zakřivte oba konce konzoly, jak je znázorněno níže:

1. Připevněte konzolu k plastovému vývodu ve tvaru T pomocí 2 ks dodaných šroubů ST3,5 x 12 mm.

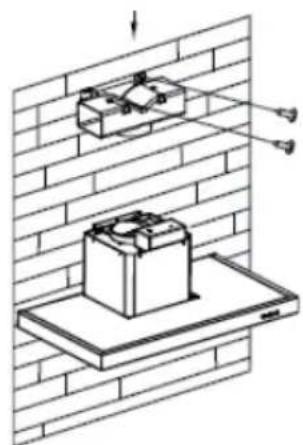

1. Vyvrtejte 2 otvory pro umístění hmoždinek, poté přišroubujte a utáhněte konzolu na zeď pomocí 2 ks dodaných šroubů ST4 x 30 mm.

1. Připojte odtahové potrubí k vývodu vzduchu z odsavače par, jak je znázorněno níže:

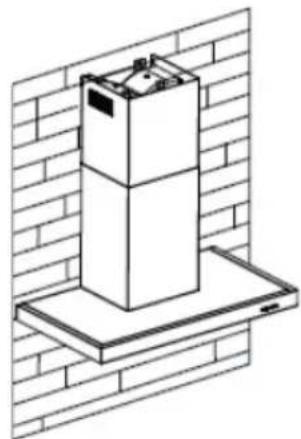

1. Namontujte komín na jednotku a upevněte ho.

Vezměte prosím na vědomí: Plastový vývod ve tvaru T a klapky ve tvaru V nelze používat současně. Můžete je používat dvěma způsoby: 1) Přidejte klapku ve tvaru V na stávající vývod; 2) Použijte plastový vývod ve tvaru T, nepřidávejte klapku ve tvaru V. Poznámka: S výrobkem je jako příslušenství dodávána klapka ve tvaru V. Toto příslušenství není pro instalaci, provoz a používání výrobku povinné.

Pokud nemáte větrací otvor směrem ven, odtahové potrubí není nutné a instalace bude podobná jako na obrázku v části „INSTALACE (ODVĚTRÁVÁNÍ VEN)”.

K zachycení pachu lze použít filtr s aktivním uhlím.

Při instalaci filtru s aktivním uhlím je třeba nejprve odmontovat tukový filtr. Stiskněte pojistku a stáhněte ho směrem dolů.

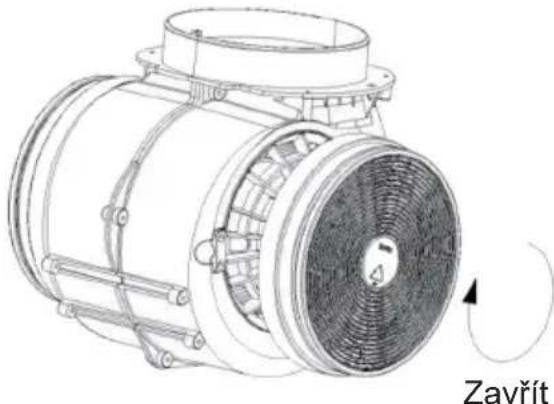

Vložte filtr s aktivním uhlím do odsavače a otočte jím ve směru hodinových ručiček. Stejný postup opakujte na druhé straně.

POZNÁMKA:

Ujistěte se, že je filtr pevně zajištěný. V opačném případě by se mohl uvolnit a představovat nebezpečí. Když je osazen filtr s aktivním uhlím, sací výkon se sníží.

KONFIGURACE 1

Tlačítko nízké rychlosti

Používá se na odvětrávání do kuchyně. Je vhodné pro dušení pokrmů a vaření, při kterém nevzniká velké množství páry.

2 Tlačítko střední rychlosti

3 Tlačítko vysoké rychlosti

Při vysoké hustotě kouře nebo páry stiskněte tlačítko vysoké rychlosti, které zajistí vysokou účinnost odvětrávání.

B Boost 1 (rychlost 4)

Stiskněte tlačítko rychlosti B 1, rozsvítí se podsvícení tlačítka rychlosti B a odsavač par bude pracovat v intenzivním režimu.

R+ Boost 2 (rychlost 5)

Stiskněte tlačítko rychlosti B 2, rozsvítí se podsvícení tlačítka rychlosti B+ a odsavač par bude pracovat v intenzivním režimu.

Osvětlení Krátké stisknutí

Rychlý časovač: Dlouhé stisknutí tlačítka osvětlení po dobu 3 sekund, tlačítka otáček ventilátoru budou blikat a probíhá odpočet 5 minut, po 5 minutách se motor a osvětlení automaticky vypnou a bzučák třikrát zazní.

Připojení Wi-Fi

Dlouhé stisknutí ikony Wi-Fi a přechod do režimu připojení: podsvícení ikony Wi-Fi stále bliká a indikuje, že probíhá připojení, podsvícení ikony Wi-Fi svítí a indikuje, že připojení je navázáno, to stejné platí pro pohotovostní režim; opětovné dlouhé stisknutí ikony Wi-Fi ukončí připojení.

KONFIGURACE 2

1

2

3

POHOTOVOSTNÍ REŽIM

Tlačítko nízké rychlosti

Používá se na odvětrávání do kuchyně. Je vhodné pro dušení pokrmů a vaření, při kterém nevzniká velké množství páry.

2 Tlačítko střední rychlosti

3 Tlačítko vysoké rychlosti

Při vysoké hustotě kouře nebo páry stiskněte tlačítko vysoké rychlosti, které zajistí vysokou účinnost odvětrávání.

Funkce posilovače

Tento odsavač je vybavený funkcí zvýšení otáček na maximum. Chcete-li aktivovat posilovač, stiskněte B na rychlost 4, zadejte nejvyšší rychlost, když je odsavač v provozu, a rychlost se zvýší na dobu 5 minut, než se opět zpomalí.

Osvětlení

Krátké stisknutí pro zapnutí a vypnutí osvětlení

Rychlý časovač: Dlouhé stisknutí tlačítka osvětlení po dobu 3 sekund, tlačítka otáček ventilátoru budou blikat a probíhá odpočet 5 minut, po 5 minutách se motor a osvětlení automaticky vypnou a bzučák třikrát zazní.

Připojení Wi-Fi

Dlouhé stisknutí ikony Wi-Fi a přechod do režimu připojení: podsvícení ikony Wi-Fi stále bliká a indikuje, že probíhá připojení, podsvícení ikony Wi-Fi svítí a indikuje, že připojení je navázáno, to stejné platí pro pohotovostní režim; opětovné dlouhé stisknutí ikony Wi-Fi ukončí připojení.

Stáhněte si aplikaci hOn

Nejprve je třeba, abyste si stáhli aplikaci hOn a nainstalovali ji do svého přenosného zařízení. Poté zaregistrujte svůj odsavač.

POZNÁMKA

1 - Držte stisknuté tlačítko Wi-Fi, dokud ikona nezačne blikat. Po dokončení párování se ikona Wi-Fi rozsvítí.

ÚDRŽBA

Před čištěním vypněte odsavač a vytáhněte zástrčku.

I. Pravidelné čištění

Používejte měkký hadřík navlhčený vlažnou vodou s jemným saponátem nebo čisticím prostředkem pro domácnosti. Nikdy nepoužívejte k čištění spotřebiče kovové drátěnky, chemický či abrazivní prostředek nebo tuhý kartáček.

II. Měsíční čištění tukového filtru

ZÁSADNÍ: Vyčištění filtru jednou za měsíc může zabránit nebezpečí požáru.

Filtr zachycuje tuk, kouř, prach... takže filtr přímo

ovlivňuje účinnost odsavače par. Pokud ho nevyčistíte, budou zbytky tuku (potenciálně hořlavé) filtr zanášet. Vyčistěte ho čisticím prostředkem pro domácnosti.

III. Roční čištění filtru s aktivním uhlím

Platí POUZE pro jednotku, která je instalovaná jako recirkulační jednotka (bez odvětrávání ven). Tento filtr zachycuje pachy a musí být vyměňován alespoň jednou ročně

v závislosti na tom, jak často se odsavač par používá.

IV. Výměna žárovky

Vyšroubujte šrouby a sejměte krycí sklo. Najděte žárovku, kterou je třeba vyměnit. Najděte ji v osvětlovacím tělese uvnitř odkryté části krytu odsavače.

Odpojte svorkovnici osvětlení a vytáhněte objímky žárovek včetně vodičů z odsavače. Důležité: Žárovky nelze měnit jednotlivě, bude nutné opatrně si žárovky, objímky žárovek a vodiče jako celek. (LED žárovka: MAX 1,5 W)

Namontujte náhradní žárovky, objímky žárovek a vodiče na místa původních dílů. Poté znovu zapojte svorkovnici osvětlení.

Znovu nasaďte sklo odsavače a upevněte skleněné šrouby. Ujistěte se, že šrouby jsou zcela utaženy.

Porucha	Přićina	Rešení
Osvětlení zapnuté, ale ventilátor nefunguje.	Lopatka ventilátor je vzpřićená.	Vypněte jegnotku a nechte ji opravit vyhradné kvalifikovaným servisním personálem.
	Motor je poškozený.
Osvětlení ani ventilátor nefungují.	Halogenová Žárovka je spálená.	Vyměnte Žárovku za stejný typ.
	Volný napajeci kabel.	Zastrěte ho znovu do sítové zásuvky.
Závažné vibrate odsavače.	Lopatka ventilátor je poškozená.	Vypněte jegnotku a nechte ji opravit vyhradné kvalifikovaným servisním personálem.
	Motor ventilátoru není Črádně upevněný.	Vypněte jegnotku a nechte ji opravit vyhradné kvalifikovaným servisním personálem.
	Odsavač není správně zavěsený na konzole.	Sundeje odsavač a zkontrolujte správné umistěné konzoly.
Sací vykon je nízký.	Přiliš velká vydálenost mezi odsavačem a varnou plochou.	Nastavte vydálenost na 65–75 cm.

Technologie	Wi-Fi
Norma	802.11 b/g/n
Frekvenčné pásmo(-a) [MHz]	2400 MHz-2483,5 MHz
Maximálné výkon [mW]	100 mW

Informace oproduktu pro zařizení v sítì
Spotřeba elektrické energia výrobku v pohotovostním režimu pri pripojeni k sítì, pokud jsou všechny porty kabelové sítě pripojeny a všechny porty bezdrátové sítě jsou aktivovány:	2 W
Jak aktivovat port bezdrátové sítě:	Pokud byl odsavač zaregistrován pomoci APLIKACE, aktivujete port bezdrátové sítě zapnutím odsavač.
Jak deaktivovat port bezdrátové sítě:	Pokud byl odsavač zaregistrován pomoci APLIKACE, deaktivujete port bezdrátové sítě vypnutím odsavač. Pokud nebyl odsavač zaregistrován pomoci APLIKACE, bude port bezdrátové sítě deaktivován i pri zapnutém odsavači.

ZÁKAZNICKÁ ASISTENČNÍ SLUŽBA

Pokud nemůžete zjistit příčinu provozní anomálie, vypněte spotřebič a obraťte se na asistenční službu.

SÉRIOVÉ ČÍSLO PRODUKTU. Kde ho najdu?

Je důležité, abyste asistenční službě podali informaci o kódu vašeho výrobku a jeho sériovém čísle (16místné číslo, které začíná číslem 3); to naleznete na záručním listu nebo na štítku s údaji umístěným na spotřebiči.

Pomůže to vyhnout se zbytečným cestám techniků, čímž (což je nejdůležitější) ušetříte za související poplatky za přivolání.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ).

OEEZ obsahuje jak znečišťující látky (které mohou mít negativní dopady na životní prostředí), tak základní složky (které lze znovu použít). Je nutné provést speciální zpracování OEEZ, aby se odstranily a správně zlikvidovaly všechny znečišťující látky a obnovily a zrecyklovaly všechny materiály.

Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se spotřebič podléhající OEEZ nestal zátěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel:

Spotřebič podléhající OEEZ se nesmí likvidovat jako domovní odpad;

Spotřebič podléhající OEEZ se musí předat na příslušné sběrné místo pod správou obce nebo autorizovaných společností. V mnoha zemích může být v případě velkých spotřebičů podléhajících OEEZ k dispozici domovní sběr.

V mnoha zemích, když si zakoupíte nový spotřebič, můžete starý spotřebič vrátit prodejci, který ho musí přijmout zdarma na základě výměny kus za kus, pokud je zařízení stejného typu a má stejné funkce jako dodané zařízení.

NÁVOD NA INSTALACI A POUŽITÍ

OBSAH

ÚVOD 97

Nebezpečenství úrazu elektrickým proudem

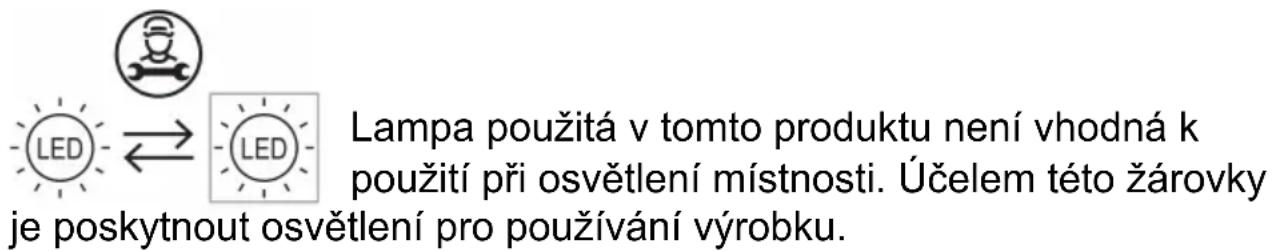

Účelem této žárovky je poskytnout osvětlení pro používání výrobku.

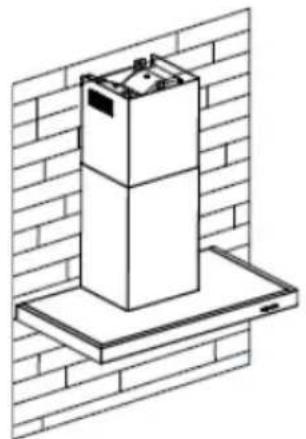

INSTALACE (montáž na stěnu)

Pokud máte výstup na vnější stranu, digestoř můžete připojit jako na obrázku níže pomocí extrakčního potrubí (smalt, hliník, ohebná roura nehořlavá s vnitřním průměrem 150 mm).

1. Před montáží zahněte oba konce konzoly, jak je zobrazeno na obrázku:

1. Upevněte konzolu k plastovému výstupu ve tvaru T pomocí dodaných 2 ks šroubů ST3,5x12 mm.

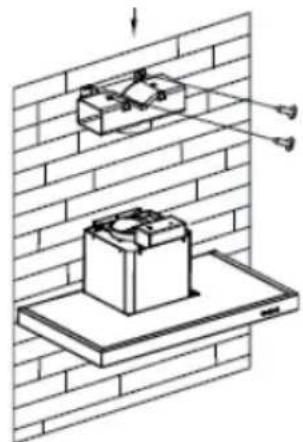

1. Vyvrtejte 2 otvory pro upevnění hmoždinek do stěny, poté přišroubujte a utáhněte konzolu na stěnu pomocí dodaných 2 ks šroubů ST4x30 mm.

1. Připojte výfukové potrubí na výstup vzduchu z digestoře, jak je znázorněno níže:

1. Nainstalujte komín na jednotku a upevněte ho.

Upozorňujeme, že: Plastový výstup ve tvaru písmene T a v-klapky se nemohou používat současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku na existující výstup; 2) Použijte plastový výstup ve tvaru T, bez přidání v-klapky. Poznámka: Výrobek je dodáván s příslušenstvím pro v-klapky. Toto příslušenství není povinné pro instalaci, provoz a používání výrobku.

INSTALACE (VNITŘNÍ VĚTRÁNÍ)

B+Boost 2 (rychlost 5)

Stiskněte tlačítko rychlosti B+ 2, podsvícení tlačítka rychlosti B+ je zapnuté a digestoř pracuje v režimu boost;

Světlo

Tento digestoř má funkci zvýšení výkonu. Pokud chcete aktivovat booster, stiskněte B na rychlost 4 a přejděte na nejvyšší rychlost během používání digestoře a na 5 minut se zvýší rychlost, potom se znovu sníží.

Světlo

Jednotku před čištěním vypněte a vytáhněte zástrčku.

I. Běžné čištění

Použijte jemnou hadřík navlhčenou vlažnou jemně mýdlovou vodou nebo domácím čisticím prostředkem. Na čištění jednotky nikdy nepoužívejte kovové podložky, abrazivní materiál ani pevné kefy.
