NAUDOJIMO INSTRUKCIJA HATS6CBS4BWIFI HAIER

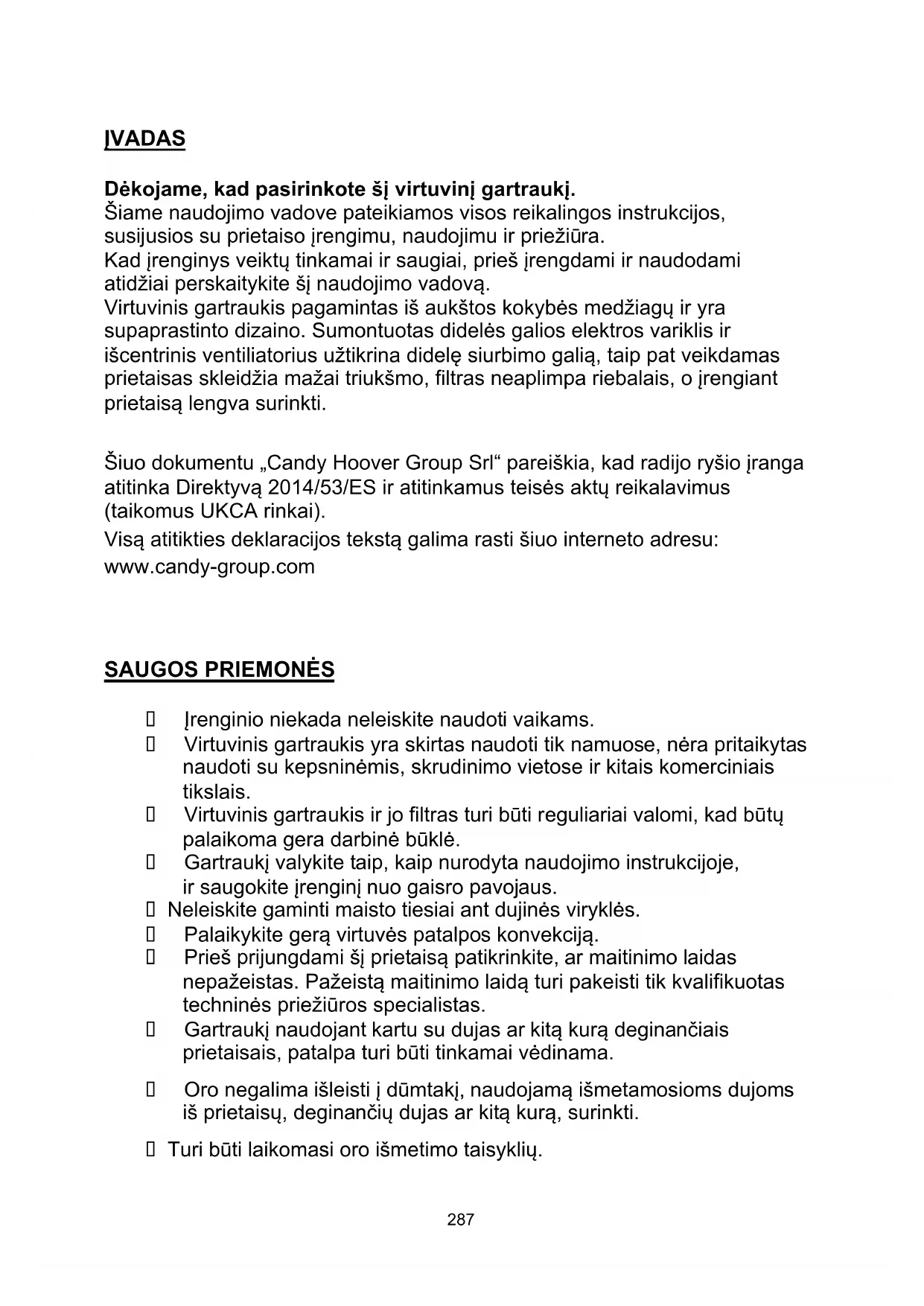

OBLEMŲ ŠALINIMAS DIREKTYVŲ ATITIKTIS APL INKOS APSAUGA 286ĮVADAS Dėkojame, kad pasirinkote šį virtuvinį gartraukį. Šiame naudojimo vadove pateikiamos visos reikalingos instrukcijos, susijusios su prietaiso įrengimu, naudojimu ir priežiūra. Kad įrenginys veiktų tinkamai ir saugiai, prieš įrengdami ir naudodami atidžiai perskaitykite šį naudojimo vadovą. Virtuvinis gartraukis pagamintas iš aukštos kokybės medžiagų ir yra supaprastinto dizaino. Sumontuotas didelės galios elektros variklis ir išcentrinis ventiliatorius užtikrina didelę siurbimo galią, taip pat veikdamas prietaisas skleidžia mažai triukšmo, filtras neaplimpa riebalais, o įrengiant prietaisą lengva surinkti. Šiuo dokumentu „Candy Hoover Group Srl“ pareiškia, kad radijo ryšio įranga atitinka Direktyvą 2014/53/ES ir atitinkamus teisės aktų reikalavimus (taikomus UKCA rinkai). Visą atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: www.candy-group.com

Įrenginio niekada neleiskite naudoti vaikams. Virtuvinis gartraukis yra skirtas naudoti tik namuose, nėra pritaikytas naudoti su kepsninėmis, skrudinimo vietose ir kitais komerciniais tikslais. Virtuvinis gartraukis ir jo filtras turi būti reguliariai valomi, kad būtų palaikoma gera darbinė būklė. Gartraukį valykite taip, kaip nurodyta naudojimo instrukcijoje, ir saugokite įrenginį nuo gaisro pavojaus. Neleiskite gaminti maisto tiesiai ant dujinės viryklės. Palaikykite gerą virtuvės patalpos konvekciją. Prieš prijungdami šį prietaisą patikrinkite, ar maitinimo laidas nepažeistas. Pažeistą maitinimo laidą turi pakeisti tik kvalifikuotas techninės priežiūros specialistas. Gartraukį naudojant kartu su dujas ar kitą kurą deginančiais prietaisais, patalpa turi būti tinkamai vėdinama. Oro negalima išleisti į dūmtakį, naudojamą išmetamosioms dujoms iš prietaisų, deginančių dujas ar kitą kurą, surinkti. Turi būti laikomasi oro išmetimo taisyklių.

rižiūrėkite vaikus, kad jie nežaistų su prietaisu. - Po gartraukiu negaminkite uždegamo maisto. Gartraukis nėra skirtas įrengti virš kaitlentės, turinčios daugiau nei keturis kaitlentės elementus - Gartraukį naudojant kartu su dujas ar kitą kurą deginančiais prietaisais, patalpa turi būti tinkamai vėdinama (netaikoma prietaisams, orą išmetantiems tik atgal į patalpos vidų). - Išsami informacija apie valymo būdą ir dažnumą. - Valymo darbus atliekant ne taip, kai nurodyta instrukcijose, kyla gaisro pavojus. - Po gartraukiu nedeginkite liepsnos. - DĖMESIO. Naudojant kartu su maisto gaminimo prietaisais, pasiekiamos dalys gali įkaisti. Elektros smūgio pavojus

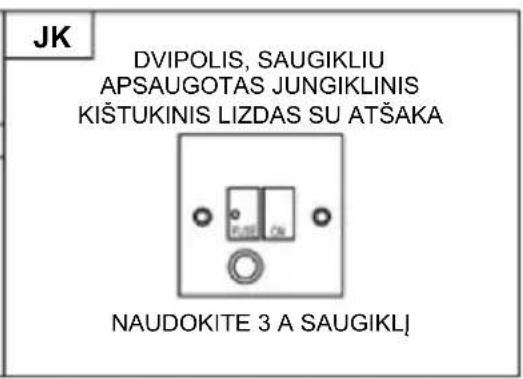

Šį įrenginį junkite tik į tinkamai įžemintą lizdą. Jei kyla abejonių, pasitarkite su tinkamos kvalifikacijos inžinieriumi.

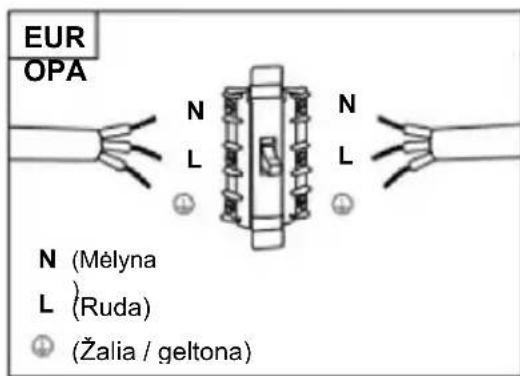

Nesilaikius šių instrukcijų, gali ištikti mirtis, kilti gaisras arba galima nukentėti nuo elektros smūgio. Šiame gaminyje naudojama lempa nėra tinkama patalpai apšviesti. Šios lempos paskirtis – teikti apšvietimą naudojant gaminį. ŠVIESOS DIODAS ŠVIESOS DIODAS 288Elektros instaliacija Visus instaliacijos darbus turi atlikti kompetentingas asmuo arba kvalifikuotas elektrikas. Prieš prijungdami maitinimo šaltinį įsitikinkite, kad tinklo įtampa atitinka įtampą, nurodytą techninių duomenų lentelėje. Tiesioginis prijungimas Prietaisas prie elektros tinklo turi būti jungiamas tiesiogiai, naudojant universalų saugiklį su mažiausiai 3 mm tarpu tarp kontaktų. Montuotojas turi pasirūpinti tinkama elektros jungtimi ir kad ji atitiktų laidų išvedžiojimo schemą. Kabelio negalima sulenkti arba suspausti. Reguliariai tikrinkite, ar nepažeistas maitinimo kištukas ir laidas. Jei maitinimo laidas pažeistas, jį reikia pakeisti specialiu laidu arba mazgu, įsigyjamu iš gamintojo arba jo techninės priežiūros atstovo. ĮSPĖJIMAS. Tai I klasės prietaisas, todėl jį REIKIA įžeminti Šis prietaisas tiekiamas su 3 gyslų maitinimo kabeliu, kuriam būdingos toliau nurodytos spalvos. Ruda = L arba įtampingasis Mėlyna = N arba neutralus Žalia ir geltona = E arba įžeminimas Saugiklio vardinė srovė turi būti 3 A. EUR OPA

289Standartinių įrengimo priedų sąrašas SPECIFIKACIJA Spec. Iliustracinis paveikslėlis Kiekis Korpusas

Viršutinio kamino laikiklis

φ8 kaiščiai φ8*φ6, baltos spalvos

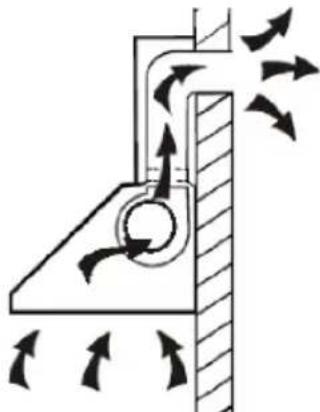

Anglies filtras 2 290ĮRENGIMAS (tvirtinimas prie sienos) ĮRENGIMAS (VĖDINIMAS Į LAUKĄ) Jei jūsų ortakis išvestas į lauką, virtuvinį gartraukį galima prijungti, kaip parodyta toliau pateiktame paveikslėlyje, naudojant ištraukimo kanalą (emaliu padengtą, aliumininį, lankstų nedegantį vamzdį, kurio vidinis skersmuo – 150 mm)

rieš įrengdami įrenginį išjunkite ir atjunkite nuo elektros lizdo.

iekiant geriausio efekto, virtuvinį gartraukį reikia įrengti 65~75 cm atstumu virš maisto ruošimo plokštumos.

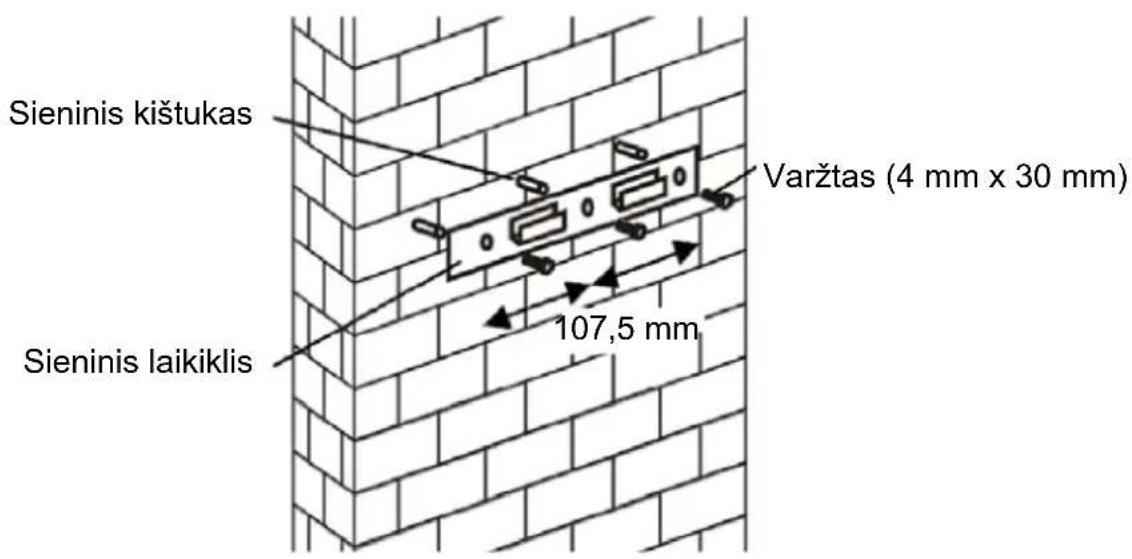

šgręžkite 3 x 8 mm skyles, kad tilptų laikiklis. Pateiktais varžtais laikiklį prisukite ir pritvirtinkite prie sienos. Sieninis kištukas Varžtas (4 mm x 30 mm) Sieninis laikiklis 107,5 mm 65 cm 75 cm 2914. Palikite virtuvinį gartraukį ir pakabinkite ant sieninio laikiklio kabliuko.

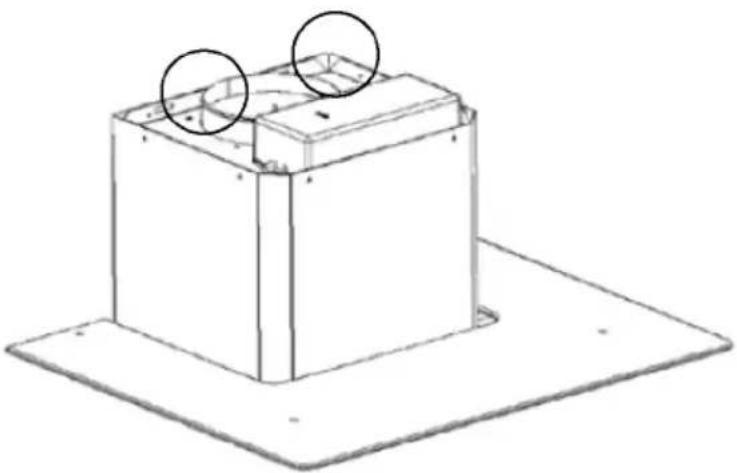

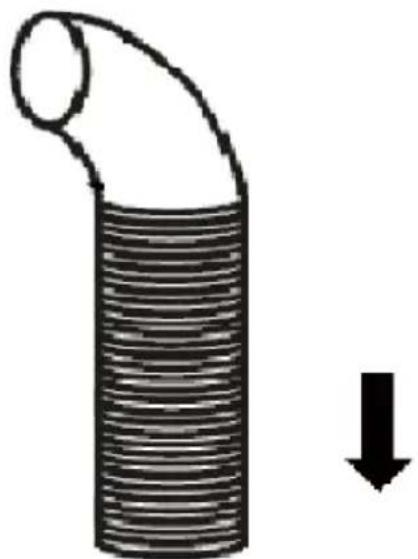

irtuvinio gartraukio ortakyje sumontuokite vienkryptį vožtuvą. Tada prie vienkrypčio vožtuvo pritvirtinkite išmetamąjį vamzdį, kaip parodyta toliau. Išmetamasis vamzdis Virtuvinis gartraukis

i. Ant virtuvinio gartraukio tinkama padėtimi uždėkite stiklą.

ii. Pritvirtinkite 4 varžtais ir poveržle. Kad stiklas neįtrūktų,

varžtų nepriveržkite.

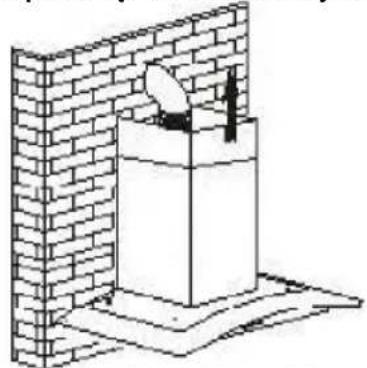

i. Įstatykite vidinį kaminą į išorinį kaminą.Tada vidinį kaminą traukit

viršų. Koreguokite padėtį, kad nustatytumėte reikiamą aukštį.

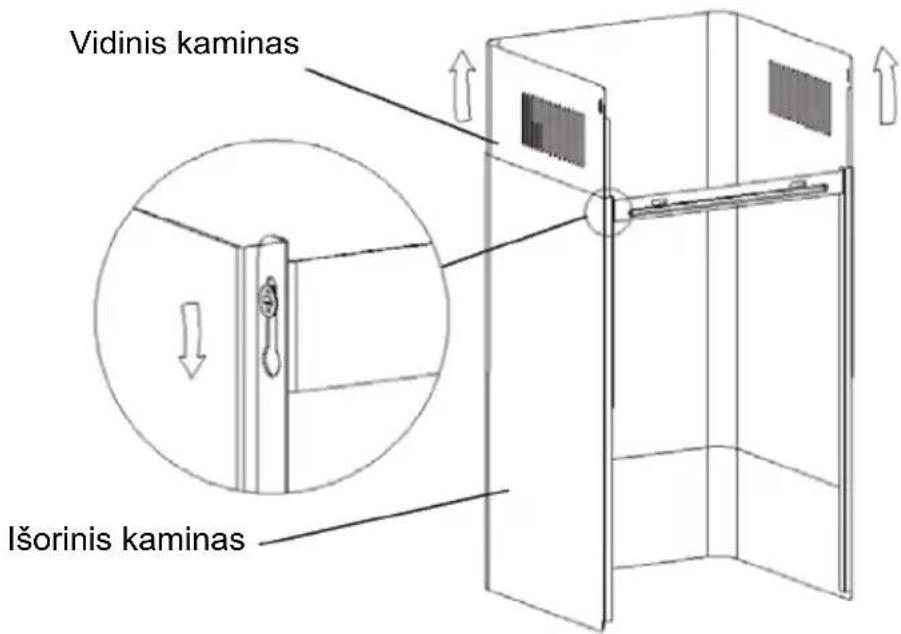

i. Stumdami kaminą pakoreguokite jo aukštį. Pasiekę reikiam

ukštį, tvirtinimo skylę užfiksuokite už tvirtinimo varžtų, kaip parodyta toliau esančiuose paveikslėliuose. Vidinis kaminas Išorinis kaminas

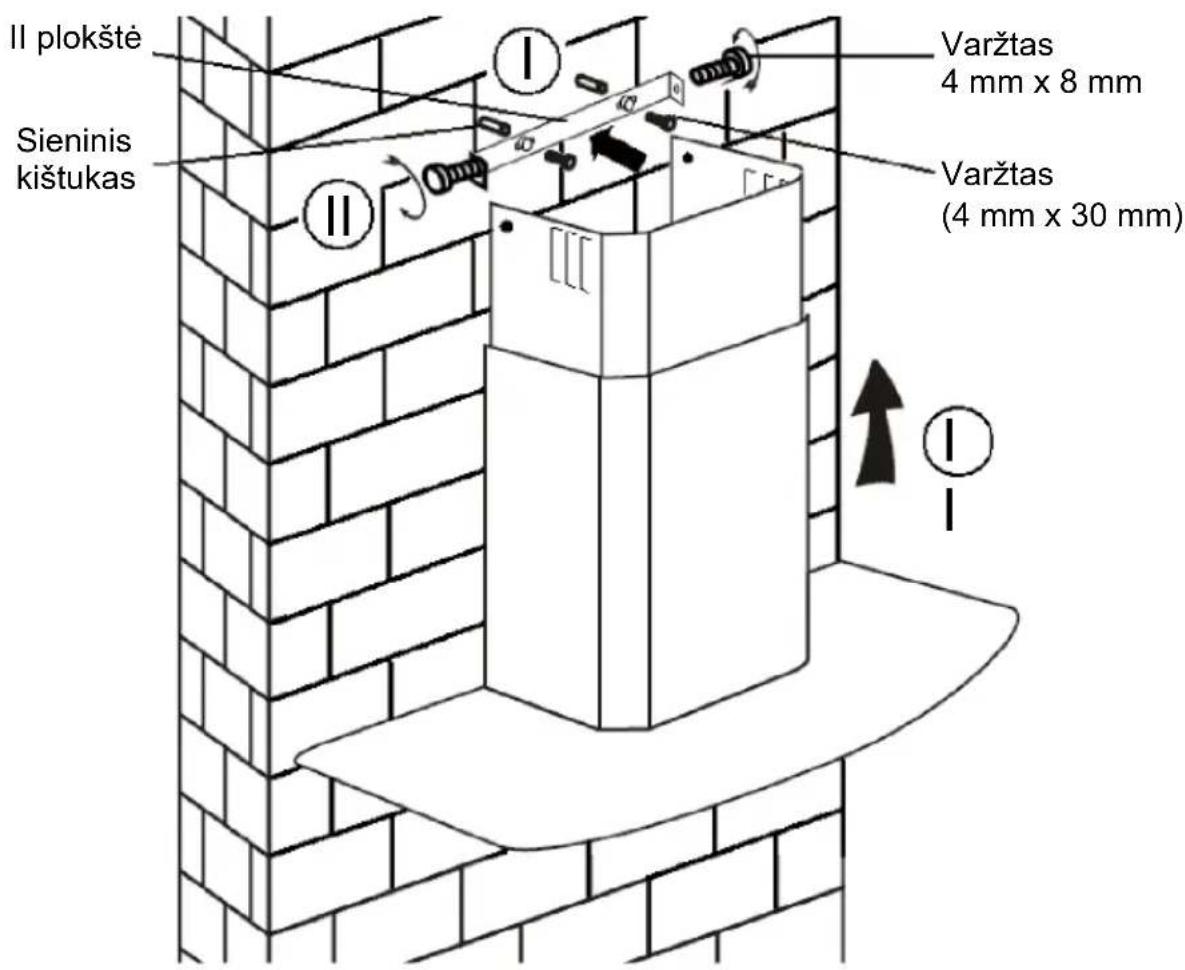

i. Išgręžkite 2 x 8 mm skyles, kad tilptų II plokštė.

Pateiktais 2 varžtais II plokštę prisukite ir pritvirtinkite prie sienos.

ii. Uždėkite kaminą ant įrenginio ir pritvirtinkite 2 varžtais.

294Standartinių įrengimo priedų sąrašas Spec. Iliustracinis paveikslėlis Kiekis Oro srauto nukreipiklis

φ8 kaiščiai φ8 x φ6, baltos spalvos

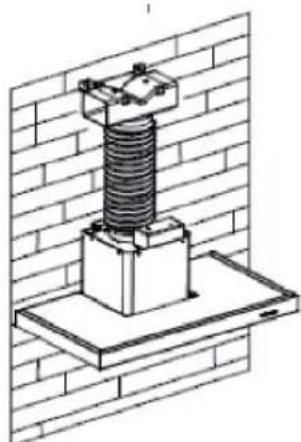

295ĮRENGIMAS (ORO NUKREIPIKLIS) Nurodytas oro srauto nukreipiklis pridėtas kartu su prietaisu ir nėra pasirenkamas.

1. Prieš montuodami, sulenkite abu laikiklio galus, kaip parodyta toliau:

ritvirtinkite laikiklį prie T formos plastikinio išvado dviem pateiktais ST3,5 x 12 mm varžtais.

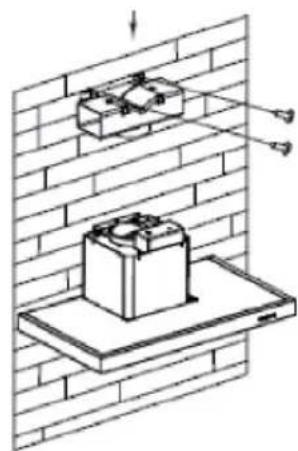

šgręžkite dvi skyles, kad tilptų sieniniai kištukai, tada dviem pateiktais ST4 x 30 mm varžtais prie sienos prisukite ir priveržkite laikiklį.

rie virtuvinio gartraukio ortakio pritvirtinkite išmetamąjį vamzdį, kaip parodyta toliau:

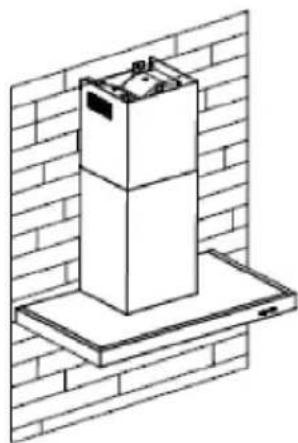

statykite kaminą į įrenginį ir pritvirtinkite. 296o „ Atkreipkite dėmesį: vienu metu naudoti T formos plastikinio išva

r V formos sklendžių negalima. Juos galite naudoti dviem toli

nur odytais būdais. 1) Įstatę V formos sklendę į esamą išvadą.

2) Naudodami tik T formos plastikinį išvadą be V formos sklendės.“

o „Pastaba. Gaminys pateikiamas su V formos sklendės priedu. Šis priedas įrengiant, eksploatuojant ir naudojant gaminį nėr

ivalomas.“ 297ĮRENGIMAS (VĖDINIMAS PATALPOS VIDUJE) Jei ortakis į lauką neišvestas, išmetamojo vamzdžio naudoti nereikia, o įrengimo darbai panašūs į parodytus skyriuje ĮRENGIMAS (VĖDINIMAS Į LAUKĄ). Kvapams sulaikyti galima naudoti anglies filtrą. Norint įrengti aktyviosios anglies filtrą, pirmiausia reikia atjungti riebalų filtrą. Paspauskite užraktą ir patraukite žemyn.

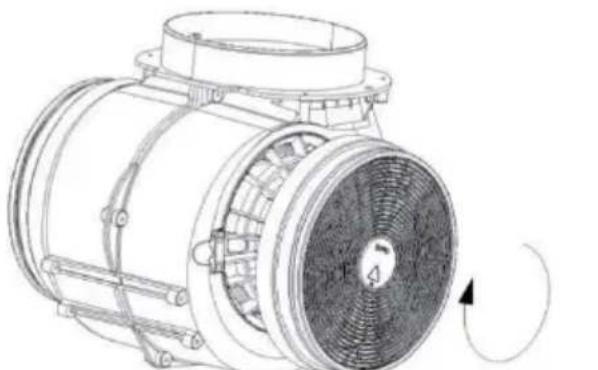

rijunkite aktyviosios anglies filtrą prie įrenginio ir pasukite pagal laikrodžio rodyklę. Tą patį atlikite kitoje pusėje. PASTABA. o Įsitikinkite, kad filtras tvirtai užfiksuotas. Priešingu atveju jis atsilaisvins ir sukels pavojų. o Prijungus aktyviosios anglies filtrą, traukimo galia sumažės UŽDARYMAS

298KOMPONENTŲ APRAŠYMAS

1 KONFIGŪRACIJA NAUDOJIMAS Mažo greičio mygtukas Jis naudojamas virtuvei vėdinti. Mygtuką tinka naudoti virinant ant lėtos ugnies ir kai gaminant maistą garų nėra daug. Vidutinio greičio mygtukas Oro srauto greitis puikiai tinka vėdinimo reikmėms, įprastai gaminant maistą. Didelio greičio mygtukas Susidarius dideliam dūmų ar garų tankiui, paspauskite didelio greičio mygtuką, kad užtikrintumėte itin veiksmingą vėdinimą. 1 pastiprinimas (4 greitis) Paspauskite B greičio 1 mygtuką – įsijungs B greičio mygtuko apšvietimas, o virtuvinis gartraukis veiks pastiprinimo režimu.

2 pastiprinimas (5 greitis) Paspauskite B greičio 2 mygtuką – įsijungs B

greičio mygtuko apšvietimas, o virtuvinis gartraukis veiks pastiprinimo režimu.

Apšvietimas Trumpai paspauskite, kad įjungtumėte ir išjungtumėte apšvietimą Spartusis laikmatis. Ilgai paspauskite ir palaikykite nuspaudę apšvietimo mygtuką 3 sekundes – ventiliatoriaus greičio mygtukai pradės mirksėti ir įsijungs 5 minučių atgalinio skaičiavimo laikmatis; po 5 minučių variklis ir apšvietimas bus išjungti automatiškai ir tris kartus skambės zirzeklis.

„Wi-Fi“ ryšys Ilgai spauskite „WiFi“ piktogramą, kad įjungtumėte jungimosi režimą: nuolat mirksės „WiFi“ piktogramos foninis apšvietimas, nurodantis, kad jungiamasi prie ryšio, švies „WiFi“ piktogramos apšvietimas, nurodantis, kad prisijungta prie belaidžio ryšio tinklo – ta pati indikacija nurodys įjungtą budėjimo režimą; dar kartą ilgai paspauskite „WiFi“ piktogramą ir belaidis ryšys bus išjungtas. 2992 KONFIGŪRACIJA BUDĖJIMO REŽIMAS. Prijungus prie elektros lizdo, visas apšvietimas ir sistema veiks BUDĖJIMO REŽIMU.

Mažo greičio mygtukas Jis naudojamas virtuvei vėdinti. Mygtuką tinka naudoti virinant ant lėtos ugnies ir kai gaminant maistą garų nėra daug.

Vidutinio greičio mygtukas Oro srauto greitis puikiai tinka vėdinimo reikmėms, įprastai gaminant maistą.

Didelio greičio mygtukas Susidarius dideliam dūmų ar garų tankiui, paspauskite didelio greičio mygtuką, kad užtikrintumėte itin veiksmingą vėdinimą.

Stiprintuvo funkcija Šiame gartraukyje yra stiprintuvo funkcija. Norėdami aktyvinti stiprintuvą, paspauskite 4 greičio B mygtuką, kad nustatytumėte didžiausią greitį, kai gartraukis naudojamas – greitis bus padidintas 5 minutėms, tada vėl sumažės.

Apšvietimas Trumpai paspauskite, kad įjungtumėte ir išjungtumėte apšvietimą Spartusis laikmatis. Ilgai paspauskite ir palaikykite nuspaudę apšvietimo mygtuką 3 sekundes – ventiliatoriaus greičio mygtukai pradės mirksėti ir įsijungs 5 minučių atgalinio skaičiavimo laikmatis; po 5 minučių variklis ir apšvietimas bus išjungti automatiškai ir tris kartus skambės zirzeklis.

„Wi-Fi“ ryšys Ilgai spauskite „WiFi“ piktogramą, kad įjungtumėte jungimosi režimą: nuolat mirksės „WiFi“ piktogramos foninis apšvietimas, nurodantis, kad jungiamasi prie ryšio, švies „WiFi“ piktogramos apšvietimas, nurodantis, kad prisijungta prie belaidžio ryšio tinklo – ta pati indikacija nurodys įjungtą budėjimo režimą; dar kartą ilgai paspauskite „WiFi“ piktogramą ir belaidis ryšys bus išjungtas. 300Atsisiųskite „hOn“ programėlę Pirmiausia atsisiųskite PROGRAMĖLĘ „hOn“ ir įdiegti ją į savo nešiojamąjį įrenginį. Tada gartraukį užregistruokite. PASTABA

Gartraukio vaizdas pateiktas tik iliustraciniais tikslais. Tikrasis gartraukis nebūtinai turi būti toks pat.

1- spauskite „WiFi“ mygtuką, kol piktograma pradės mirksėti. Kai susiejimo

procedūra bus baigta, „WiFi“ piktograma švies pastoviai.

Prieš valydami įrenginį išjunkite ir ištraukite kištuką iš lizdo.

veistukų, cheminių, abrazyvinių medžiagų ar kietų šepečių.

II. Kasmėnesiniai riebalų filtro valymo darbai

BŪTINA. Filtrą valykite kas mėnesį, kad išvengtumėte gaisro pavojaus. Filtras surenka riebalus, dūmus ir dulkes ……, todėl tiesiogiai veikia virtuvinio gartraukio veikimo efektyvumą. Neišvalius riebalų likučiai (galimai degūs) užkimš filtrą. Filtrą valykite buitine valymo priemone.

III. Kasmetiniai aktyviosios anglies filtro valymo darbai

Taikoma TIK tokiam įrenginiui, kuris įrengtas kaip recirkuliacijos įrenginys (vėdinimas nėra išvestas į lauką). Šis filtras sulaiko kvapus, todėl jį reikia keisti bent kartą per metus, priklausomai nuo to, kaip dažnai naudojatės virtuviniu gartraukiu. IV. Lemputės keitimas Išsukite stiklo varžtus, kad nuimkite gartraukio stiklą. Raskit

eikiamą pakeisti lemputę – ji įsukta apšvietimo įrengime, esančiam

atv iroje vidinėje stogelio dalyje. Atjunkite lemputę nuo maitinimo vietos ir nuimkite lemputės laikiklius bei atjunkite laidus nuo gartraukio. Svarbu. Atskirai pakeisti lempučių neįmanoma, reikės įsigyti visą dalį su lemputėmis, lempučių laikikliais ir laidais. (Šviesos diodo lemputė: MAKS. 1,5 W) Įstatykite pakaitines lemputes, lempučių laikiklius ir laidus taip pat, kaip buvo įstatytos originalios dalys. Tada vėl prijunkite lemputę prie maitinimo vietos. 302Vėl uždėkite gartraukio stiklą ir priveržkite stiklo varžtus. Įsitikinkite, kad varžtai visiškai priveržti. PROBLEMŲ ŠALINIMAS Gedimas Priežastis Sprendimas Apšvietimas veikia, ventiliatorius – ne Užstrigo ventiliatoriaus mentė. Išjunkite įrenginį ir pasirūpinkite, kad jį suremontuotų būtinai kvalifikuotas techninės priežiūros specialistas. Pažeistas variklis. Neveikia ir lemputė, ir ventiliatorius Perdegė halogeninė lemputė. Pakeiskite lemputę tinkamos klasės lempute. Atsilaisvinęs maitinimo laidas. Vėl prijunkite prie maitinimo šaltinio. Įrenginys stipriai vibruoja Pažeista ventiliatoriaus mentė. Išjunkite įrenginį ir pasirūpinkite, kad jį suremontuotų būtinai kvalifikuotas techninės priežiūros specialistas. Silpnai pritvirtintas ventiliatoriaus variklis. Išjunkite įrenginį ir pasirūpinkite, kad jį suremontuotų būtinai kvalifikuotas techninės priežiūros specialistas. Įrenginys netinkamai pakabintas ant laikiklio. Nuimkite įrenginį ir patikrinkite, ar laikiklis yra tinkamoje vietoje. Prastas traukimo našumas Per didelis atstumas tarp įrenginio ir maisto ruošimo plokštumos Iš naujo sureguliuokite atstumą iki 65–75 cm Technologija „Wi-Fi“ Standartas 802.11 b/g/n Dažnių juosta (-os) [MHz] 2400–2483,5 MHz Didžiausia galia [mW] 100 mW

rie tinklo prijungtos įrangos informacija apie gaminį Gaminio elektros energijos sąnaudos prijungus prie tinklo budėjimo režimu, jei prijungta prie visų tinklo prievadų ir aktyvinti visi belaidžio tinklo prievadai: 2 W Kaip aktyvinti belaidžio tinklo prievadą Jei gartraukis užregistruotas naudojant PROGRAMĖLĘ, įjunkite gartraukį, kad aktyvintumėte belaidžio tinklo prievadą. Kaip išjungti belaidžio tinklo prievadą Jei gartraukis užregistruotas naudojant PROGRAMĖLĘ, išjunkite gartraukį, kad išjungtumėte belaidžio tinklo prievadą. Jei gartraukis užregistruotas ne PROGRAMĖLĖJE, belaidžio tinklo prievadas liks išjungtas net ir įjungus gartraukį.

303KLIENTŲ APTARNAVIMO TARNYBA

Jei negalite nustatyti neįprasto veikimo priežasties, prietaisą išjunkite ir pagalbos tarnybą. GAMINIO SERIJOS NUMERIS. Kur galima jį rasti? Pagalbos tarnybai svarbu nurodyti gaminio kodą ir serijos numerį (16 simbolių kodą, prasidedantį skaičiumi 3); jį galima rasti garantijos liudijime arba duomenų lentelėje ant prietaiso. Tai padės išvengti nereikalingų kelionių pas technikus, o svarbiausia – sutaupyti pinigų už iškvietimus. Šis prietaisas paženklintas pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų (EEĮA). EEĮ atliekas sudaro taršios medžiagos (kurios gali būti žalingos aplinkai) ir pagrindinės sudedamosios dalys (kurias galima naudoti pakartotinai). EEĮA svarbu tinkamai tvarkyti, pašalinant ir tinkamai utilizuojant visus teršalus, o visas medžiagas vėl naudojant ir perdirbant. Žmonių vaidmuo labai svarbus užtikrinant, kad elektros ir elektroninės įrangos atliekos netaptų aplinkosaugos problema. Būtina laikytis kelių pagrindinių taisyklių: EEĮA negalima neišmesti su buitinėmis atliekomis; EEĮA reikia perduoti atitinkamiems savivaldybės arba registruotų įmonių tvarkomiems surinkimo punktams. Daugelyje šalių didelės EEĮA atliekos gali būti paimamos iš namų. Daugelyje šalių perkant naują prietaisą senąjį galima grąžinti pardavėjui, kuris turi nemokamai priimti tiek lygiavertės rūšies ir tų pačių funkcijų įrenginių, kiek yra perkama. DIREKTYVŲ ATITIKTIS APLINKOS APSAUGA
