HATS6CBS4BWIFI - Campana extractora HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Haier
Modelo	HATS6CBS4BWIFI
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	200 W
Número de velocidades	5 (incluyendo 2 boost)
Caudal de aire máximo	650 m³/h
Nivel sonoro máximo	65 dB(A)
Dimensiones (L x P x A)	600 x 500 x (350-1200) mm
Peso neto	15 kg
Tipo de iluminación	LED, 1.5 W máx.
Filtro de grasa	Metal antiadherente, lavable en lavavajillas
Filtro de carbón activo	Opcional, reemplazo anual (para recirculación)
Conexión Wi-Fi	Sí, 802.11 b/g/n, 2.4 GHz
Aplicación móvil	hOn
Distancia mínima sobre la cocina	65-75 cm
Diámetro del conducto de evacuación	150 mm
Función temporizador	Sí, apagado automático después de 5 minutos
Material	Acero inoxidable y vidrio
Tipo de instalación	Montaje mural, evacuación exterior o recirculación

Preguntas frecuentes - HATS6CBS4BWIFI HAIER

¿Cómo limpiar el filtro de grasa de la campana Haier HATS6CBS4BWIFI?

El filtro de grasa debe limpiarse al menos una vez al mes. Retírelo presionando el sistema de apertura y límpielo con un detergente doméstico o en el lavavajillas. Nunca use estropajo metálico ni productos abrasivos.

¿Cómo instalar la campana en modo recirculación?

Si no tiene salida exterior, debe instalar los filtros de carbón activo (incluidos). Primero retire el filtro de grasa, luego fije los filtros de carbón girándolos en el sentido de las agujas del reloj hasta que encajen.

¿Cómo conectar la campana a la aplicación hOn?

Descargue la aplicación hOn en su smartphone y cree una cuenta. Mantenga presionado el ícono Wi-Fi de la campana hasta que parpadee, luego siga las instrucciones en la aplicación para completar el emparejamiento.

¿Qué hacer si el ventilador no funciona pero la iluminación sí?

Esto puede deberse a una pala del ventilador atascada o a un motor dañado. Apague el aparato y contacte a un servicio técnico calificado. No intente repararlo usted mismo.

¿Cómo reemplazar la bombilla LED de la campana?

Retire los tornillos del vidrio y quítelo. Desconecte el cableado de la lámpara, retire el soporte de la bombilla y reemplace el conjunto con una pieza original (LED máx. 1,5 W). Vuelva a colocar el vidrio y apriete los tornillos.

¿Cuál es la distancia recomendada entre la campana y la placa de cocción?

Para un rendimiento óptimo y seguro, la campana debe instalarse a una distancia de 65 a 75 cm sobre la placa de cocción.

¿Cómo activar la función temporizador?

Mantenga presionado el botón de iluminación durante 3 segundos. Los botones de velocidad parpadean y la campana se apaga automáticamente después de 5 minutos.

¿Qué hacer si la campana vibra mucho?

Verifique que el aparato esté correctamente sujeto al soporte de pared. Si la pala del ventilador está dañada o el motor mal fijado, contacte a un técnico calificado.

¿Cómo desactivar el Wi-Fi de la campana?

Mantenga presionado el ícono Wi-Fi para desactivar la conexión. Si la campana está registrada en la aplicación, apáguela para desactivar el puerto inalámbrico.

¿Dónde encontrar el número de serie de la campana Haier?

El número de serie (código de 16 dígitos que comienza con 3) se encuentra en la placa de identificación del aparato y en el certificado de garantía.

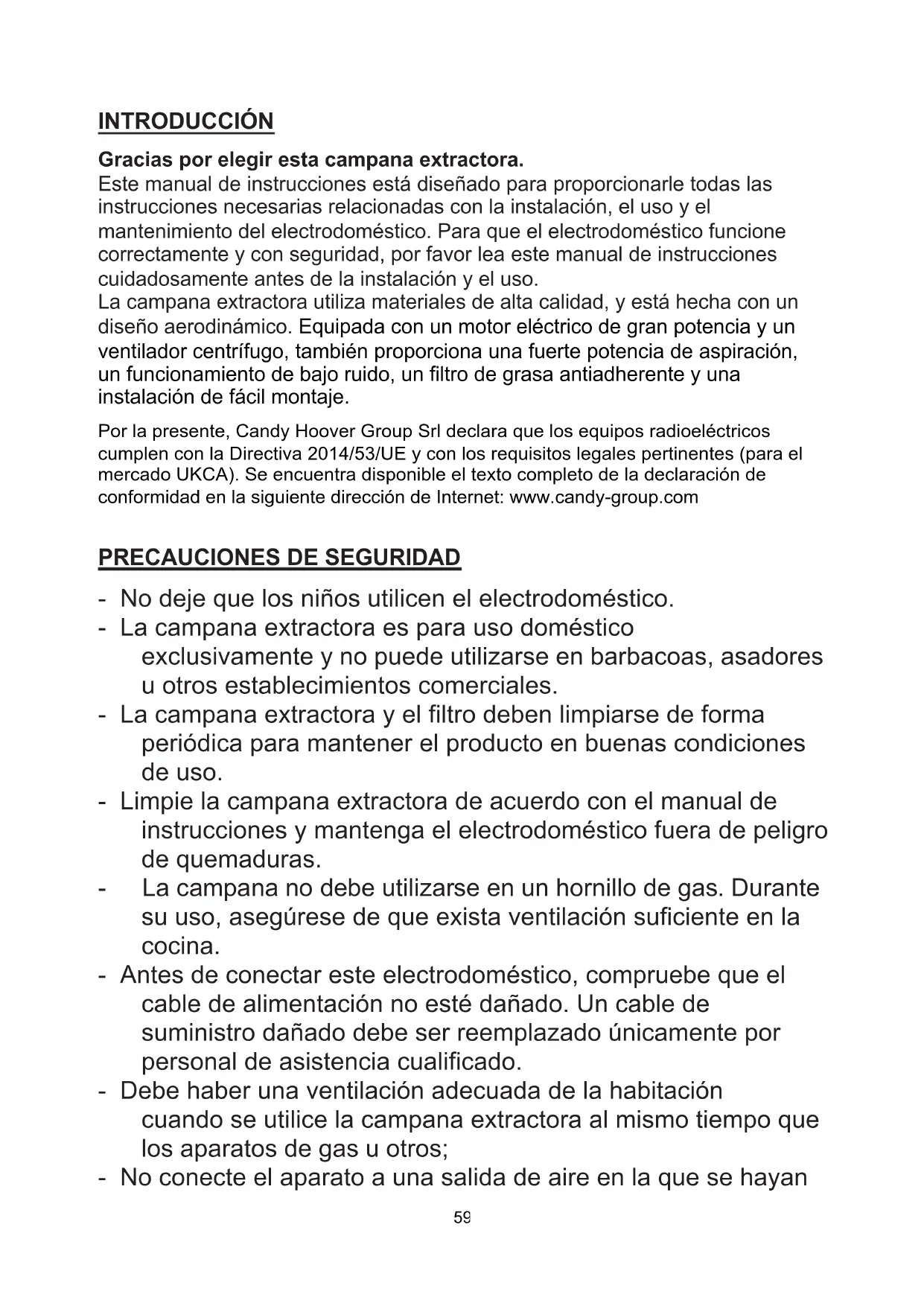

MANUAL DE USUARIO HATS6CBS4BWIFI HAIER

Gracias por elegir esta campana extractora.

Este manual de instrucciones está diseñado para proporcionarle todas las instrucciones necesarias relacionadas con la instalación, el uso y el mantenimiento del electrodoméstico. Para que el electrodoméstico funcione correctamente y con seguridad, por favor lea este manual de instrucciones cuidadosamente antes de la instalación y el uso.

La campana extractora utiliza materiales de alta calidad y está hecha con un diseño aerodinámico. Equipada con un motor eléctrico de gran potencia y un ventilador centrífugo, también proporciona una fuerte potencia de aspiración, un funcionamiento de bajo ruido, un filtro de grasa antiadherente y una instalación de fácil montaje.

Por la presente, Candy Hoover Group Srl declara que los equipos radioeléctricos cumplen con la Directiva 2014/53/UE y con los requisitos legales pertinentes (para el mercado UKCA). El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: www.candy-group.com

PRECAUCIONES DE SEGURIDAD

• No deje que los niños utilicen el electrodoméstico.
• La campana extractora es para uso doméstico exclusivamente y no puede utilizarse en barbacoas, asadores u otros establecimientos comerciales.
• La campana extractora y el filtro deben limpiarse de forma periódica para mantener el producto en buenas condiciones de uso.
• Limpie la campana extractora de acuerdo con el manual de instrucciones y mantenga el electrodoméstico fuera de peligro de quemaduras.
• La campana no debe utilizarse en un hornillo de gas. Durante su uso, asegúrese de que exista ventilación suficiente en la habitación.
• Antes de conectar este electrodoméstico, compruebe que el cable de alimentación no está dañado. Un cable de suministro dañado debe ser reemplazado únicamente por personal de asistencia cualificado.
• Debe haber una ventilación adecuada de la habitación cuando se usa la campana extractora al mismo tiempo que los aparatos de gas u otros combustibles.
• No conecte el aparato a una salida de aire en la que se hayan

conectado otros dispositivos que quemen gas u otros combustibles.

• Deben cumplirse las normas relativas a la calidad de humos.
• Es necesario vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico.
• No flambeé bajo de la campana extractora.
• La campana extractora no está pensada para instalarse sobre una placa con más de cuatro zonas de cocción.
• Deberá asegurarse una buena ventilación de la habitación cuando se usa la campana extractora al mismo tiempo que los aparatos que quemen gas u otros combustibles (no aplicable a los aparatos que solo descargan el aire de vuelta a la habitación);
• los detalles relativos al método y la frecuencia de la limpieza.
• Hay riesgo de incendio si la limpieza no se realiza de acuerdo con las instrucciones.
• No flambeé bajo de la campana extractora;
• PRECAUCIÓN: las piezas accesibles pueden calentarse cuando se usan con aparatos de cocina.

Riesgo de descarga eléctrica.

• Conecte este electrodoméstico únicamente a una toma de corriente con conexión a tierra. En caso de duda, busque el consejo de un técnico debidamente calificado.
• El incumplimiento de estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

La lámpara realizada en este producto no es adecuada para su uso en la iluminación de una

habitación. El propósito de esta lámpara es proporcionar iluminación para usar el producto.

Instalación eléctrica

Toda la instalación debe ser realizada por un electricista cualificado u otro profesional competente. Antes de conectarla a la alimentación de la red, asegúrese de que la tensión de la red corresponda a la tensión que figura en la placa de datos.

Conexión directa

El electrodoméstico se conecta directamente a la corriente, utilizando un disyuntor omnipolar con una distancia mínima de 3 mm entre los contactos. El instalador debe asegurarse de que la conexión a la red eléctrica se haya realizado correctamente y cumplido el esquema eléctrico.

El cable no debe doblarse ni aplastarse.

Revise regularmente el enchufe y el cable de alimentación para ver si están dañados. Si el cable de suministro está dañado, debe ser reemplazado por un cable o conjunto especial disponible en el fabricante o su agente del servicio de asistencia.

ADVERTENCIA: Este es un aparato de Clase I y DEBE ser conectado a tierra.

Este aparato se suministra con un cable de red de 3 hilos del CEE. Marrón = L (Live) o CORRIENTE.

Lista de accesorios de instalación estándar

Espec.	Fig. Ilustración	Cant.
Carcasa 1
Chimenea superior 1
Chimenea inferior 1
Soporte de la chimenea inferior		1
Soporte de la chimenea superior		1
Placa de soporte 1
taquetes Ø8 - Ø8×Ø6 color blanco		9
Tornillos ST4,0×30 9
Tornillos Ø7,2 ST4,0x8		2
Salida de aire 1
Filtro de carbono 2

INSTALACIÓN (montaje en la pared)

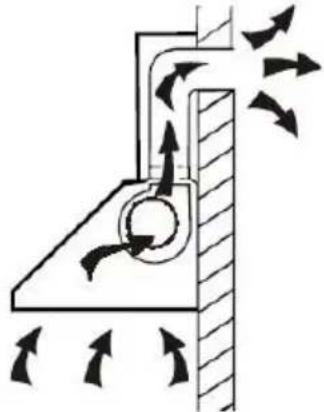

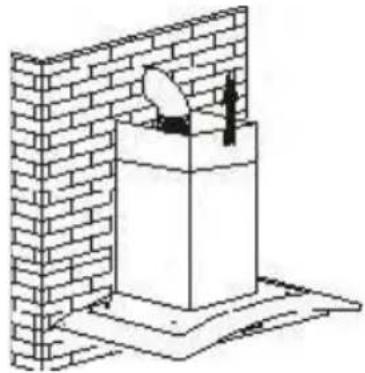

Si tiene una salida al exterior, la campana se puede conectar como se muestra a continuación mediante un conducto de extracción (esmalte, aluminio, tubo flexible no inflamable con un diámetro interior de 150 mm).

1. Antes de la instalación, apague el electrodoméstico y desenchúfelo de la toma de corriente.

1. La campana extractora debe colocarse a una distancia de 65 75 cm de la superficie de cocción para obtener resultados óptimos.

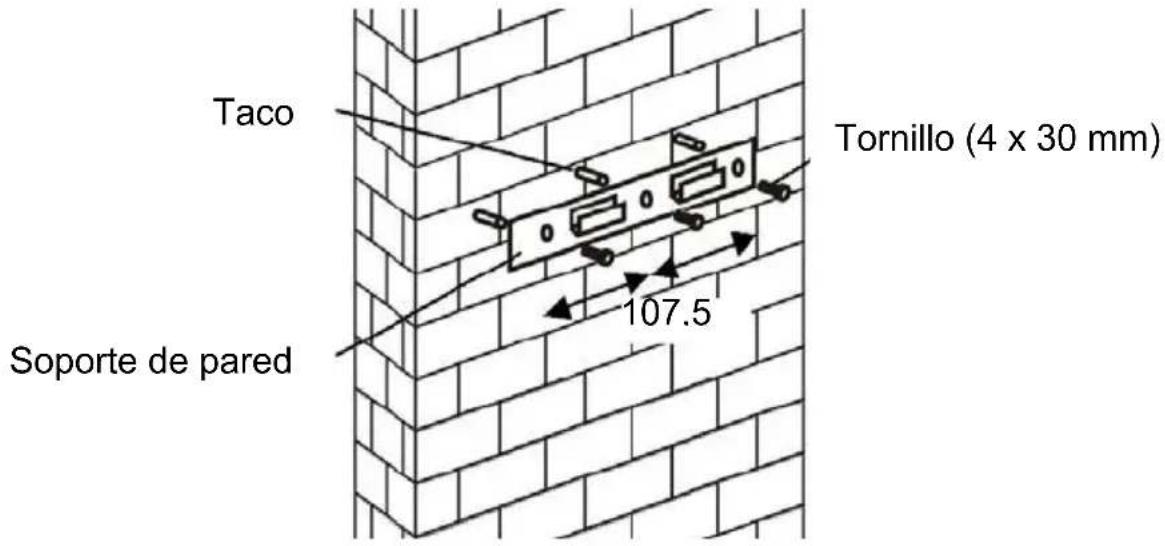

1. Perfore 3 agujeros de 8mm para acomodar el soporte. Atornille y apriete el soporte en la pared con los tornillos suministrados.

1. Deje la campana extractora y cuélguela del enganche del soporte de la pared.

1. Fije la válvula unidireccional a la salida de aire de la campana extractora. Entonces, conecte el tubo de escape a la válvula unidireccional como se muestra a continuación.

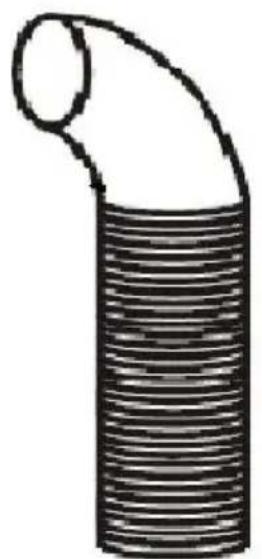

Tubo de escape

Campana extractora

6.

i. Ponga el vidrio en la posición apropiada en la parte superior de la campana extractora. ii. Fíjelo con 4 tornillos y arandelas. Para evitar que el vidrio se agriete, no apriete los tornillos con demasiada fuerza.

7.

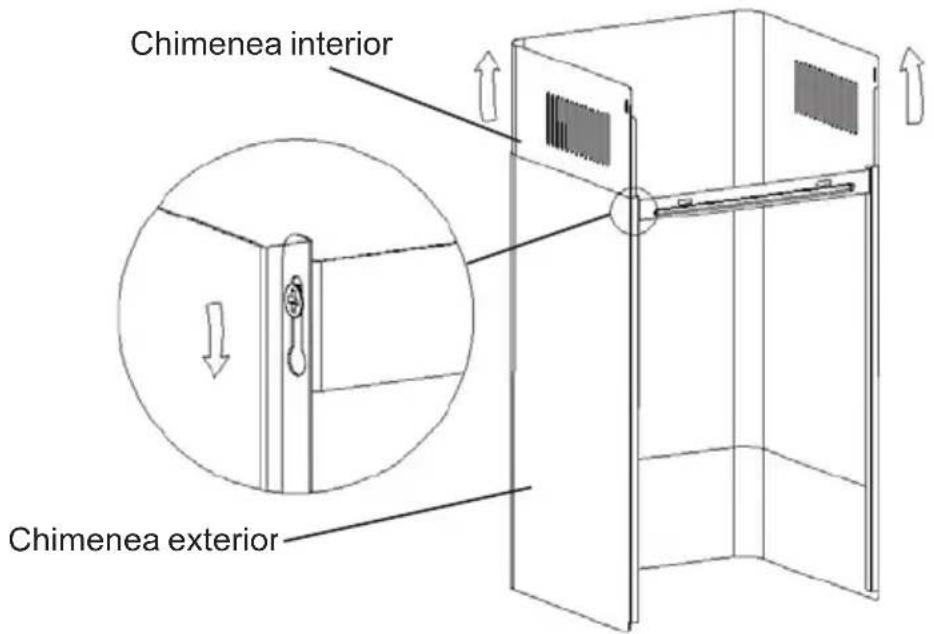

i. Ponga la chimenea interior en la chimenea exterior; luego tire de la chimenea interior hacia arriba. Ajústela para alcanzar la altura necesaria.

ii. Deslice la chimenea hasta la altura de la chimenea. Cuando se alcance la altura requerida, cuelgue el agujero de fijación en los tornillos de fijación como se muestra en las figuras de abajo.

8.

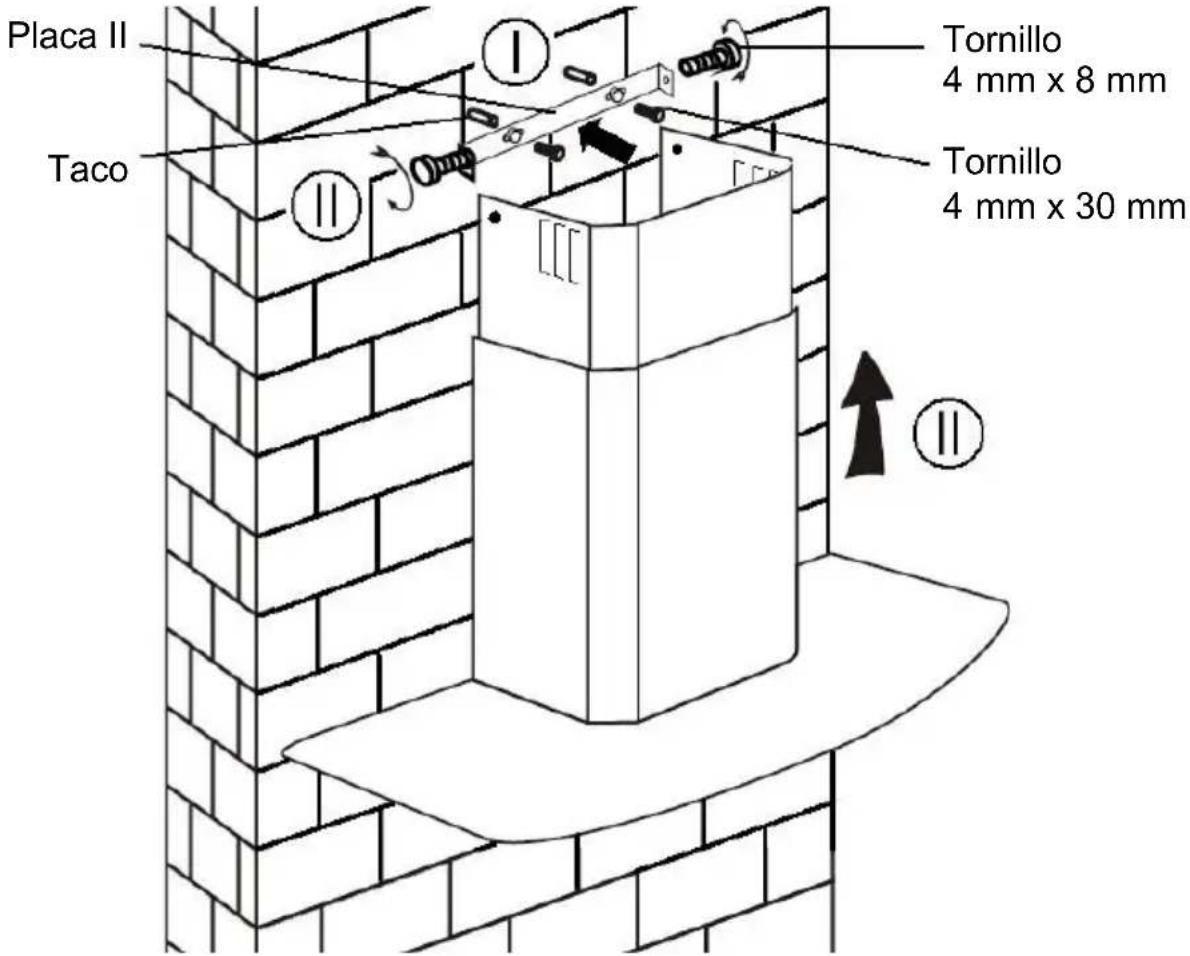

i. Perfore 2 agujeros de 8 mm para acomodar la placa II. Atornille y apriete la placa II en la pared con los 2 tornillos suministrados. ii. Monte la chimenea en la unidad y fíjela con 2 tornillos.

Lista de accesorios de instalación estándar

Espec. Fig. Ilustración Cant.
Deflector de aire 1
Soporte 1
Ø8 taquetes Ø8× Ø6 color blanco		2
Tornillos ST4,0×30		2
Tornillos ST3,5×12 2

INSTALACIÓN (DEFLECTOR DE AIRE):

El deflector de aire se menciona como incluido y no opcional.

1. Antes de la instalación, curve también los extremos del soporte como se muestra a continuación:

1. Fije el soporte a la calidad de plástico en forma de T con los 2 tornillos ST3,5x12 mm proporcionados.

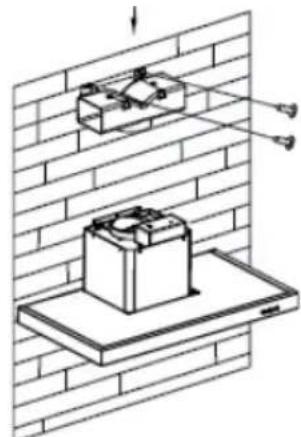

1. Practique 2 orificios para colocar los tacos, luego atornille y apriete el soporte en la pared con los 2 tornillos ST4x30 mm proporcionados.

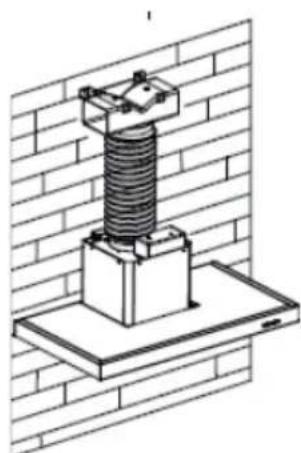

1. Conecte el tubo de escape a la salida de aire de la campana de la cocina como se muestra a continuación:

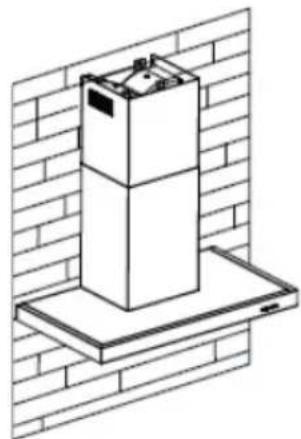

1. Instale la chimenea en la unidad y fíjela.

Tenga en cuenta lo siguiente: La salida de plástico en forma de T y las lengüetas en V no se pueden utilizar al mismo tiempo. Puede utilizarlos de dos maneras: 1) Añada la lengüeta en V a la salida existente; 2) Utilice la salida de plástico en forma de T, sin añadir la lengüeta en V.

Nota: El producto dispone de una lengüeta en V como opcional. Este accesorio no es obligatorio para la instalación, funcionamiento y uso del producto.

INSTALACIÓN (SALIDA INTERIOR)

Si no tiene una salida al exterior, no se requiere un tubo de escape y la instalación es similar a la que se muestra en la sección "INSTALACIÓN (SALIDA EXTERIOR)".

El filtro de carbón activo puede utilizarse para atrapar olores.

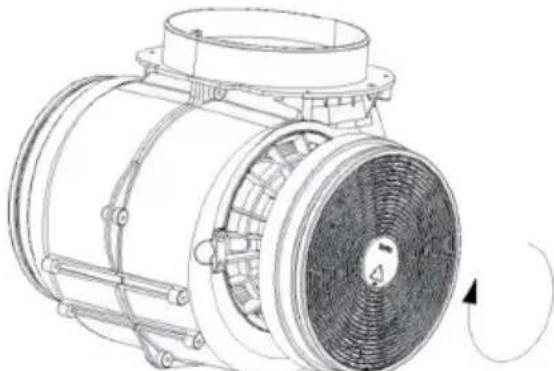

Para instalar el filtro de carbón activo, primero hay que quitar el filtro para grasa. Presione el cierre y tire de él hacia abajo.

Enchufe el filtro de carbón activo en el electrodoméstico y gírelo en el sentido de las agujas del reloj. Repita lo mismo en el otro lado.

Cierre

NOTA:

Asegúrese de que el filtro está bien cerrado. De lo contrario, se aflojaría y supondría un peligro. Cuando el filtro de carbón activado se monta, la potencia de aspiración se reduce.

CONFIGURACIÓN 1

1 Botón de baja velocidad

Se usa para la ventilación de la cocina. Es adecuado para cocinar a fuego lento y para elaboraciones que no producen mucho vapor.

2 Botón de velocidad media

La velocidad del flujo de aire es ideal para la ventilación de una casa estándar.

3 Botón de alta velocidad

Cuando se produzca una alta densidad de humo o vapor, pulse el botón de alta velocidad para una ventilación eficaz.

Boost 1 (velocidad 4)

Pulse el botón de velocidad B 1, la retroiluminación del botón de velocidad B está encendida y la campana de la cocina funciona en modo boost (alta potencia);

B+Boost 2 (velocidad 5)

Pulse el botón de velocidad B 2, la retroiluminación del botón de velocidad B+ está encendida y la campana de la cocina funciona en modo boost;

Luz

Pulse brevemente para encender y apagar la iluminación.

Temporizador rápido: Mantenga pulsado el botón de luz durante 3 segundos, los botones de velocidad del ventilador parpadearán y entrará en una cuenta atrás de 5 minutos, después de lo cual el motor y la luz se apagarán automáticamente con tres sonidos de zumbador.

Conexión wifi

Pulse prolongadamente el icono wifi y entre en modo de conexión: si el icono wifi sigue parpadeando significa que la conexión está en curso, si está encendido significa que está conectada o en modo standby; pulse prolongadamente el icono wifi de nuevo y la conexión se detendrá;

CONFIGURACIÓN 2

1 2 3 B

Modo standby

Después de enchufar el aparato, la iluminación se pone en MODO STANDBY.

1 Botón de baja velocidad

Se usa para la ventilación de la cocina. Es adecuado para cocinar a fuego lento y

para elaboraciones que no producen mucho vapor.

2 Botón de velocidad media

La velocidad del flujo de aire es ideal para la ventilación de una casa estándar.

3 Botón de alta velocidad

Cuando se produzca una alta densidad de humo o vapor, pulse el botón de alta velocidad para una ventilación eficaz.

B Función Booster (potencia extra)

Esta campana tiene una función de potencia extra. Para activar el booster, pulse la velocidad 4, entre en la velocidad más alta, mientras la campana está en uso y aumente la velocidad durante 5 minutos, antes de reducir la velocidad de nuevo.

Luz Pulse

Pulse brevemente para encender y apagar la iluminación.

Temporizador rápido: Mantenga pulsado el botón de luz durante 3 segundos, los botones de velocidad del ventilador parpadearán y entrará en una cuenta atrás de 5 minutos, después de la cual el motor y la luz se apagarán automáticamente con tres sonidos de zumbador.

Conexión wifi

Pulse prolongadamente el icono wifi y entre en modo de conexión: si el icono wifi sigue parpadeando significa que la conexión está en curso, si está encendido significa que está conectada o en modo standby; pulse prolongadamente el icono wifi de nuevo y la conexión se detendrá.

Descarga de la aplicación hOn

En primer lugar, deben descargar la app hOn e instalarla en su dispositivo portátil. Entonces podrán registrar su campana.

NOTA

La imagen de la campana es meramente indicativa. Podría no corresponder a la realidad.

1- Pulse el botón wifi hasta que el icono comience a parpadear; cuando se haya finalizado el emparejamiento, el icono wifi se quedará encendido.

MANTENIMIENTO

Antes de la limpieza, apague el electrodoméstico y desenchúfelo.

I. Limpieza regular

Utilice un paño suave humedecido con agua jabonosa tibia o detergente de uso doméstico. No utilice estropajos metálicos, productos químicos, material abrasivo o un cepillo rígido para limpiar el electrodoméstico.

II. Limpieza mensual del filtro para grasa

FUNDAMENTAL: Limpiar el filtro cada mes puede evitar riesgos de incendio.

En el filtro se acumula grasa, humo, polvo, etc. por lo que la eficacia de la campana depende en gran parte del estado del filtro. Si no se limpia, los restos de grasa (potencialmente inflamables) se saturarán en el filtro. Límpielo con detergente de uso doméstico.

III. Limpieza anual del filtro de carbón activo

SOLAMENTE se aplica a unidades instaladas como unidad de recirculación (sin ventilación al exterior). Este filtro atrapa olores y debe ser reemplazado al menos una vez al año dependiendo de la frecuencia con la que se utilice la campana de la cocina.

IV. Cambio de la bombilla

Retire los tornillos del cristal y el cristal de la campana. Encuentre la bombilla que desea sustituir, se encuentra en la lámpara que está dentro de la sección expuesta de la cubierta.

Desconecte el punto de cableado de la luz y retire los portalámparas y el cableado de la campana. Importante: No es posible reemplazar las bombillas individualmente, hay que considerar las bombillas, los portalámparas y el cableado como un conjunto. (Luz LED: máx. 1,5 W)

Coloque las bombillas de recambio, los portalámparas y el cableado de la misma forma que los originales. A continuación, reconecte el punto de cableado de la luz.

Vuelva a colocar el vidrio de la campana y apriete los tornillos del vidrio. Asegúrese de que los tornillos estén bien apretados.

Fallo	Causa		Soluciones
La lámpara se enciende, pero el ventilador no funciona.	La pala del ventilador está atascada.		Apaneque el electrodomésico y deje que el personal de asistencia proceda a repararlo.
	El motor está dañado.
Tanto la lámpara como el ventilador no funciona.	La bombilla halógena se ha fundido.		Sustituya la bombilla con una con la clasificacion correcta.
	El cable de alimentación se sueña.		Vuelva a connectarlo al suministro electrico.
El electrodomésico vibra多么.	La pala del ventilador está dañada.		Apaneque el electrodomésico y deje que el personal de asistencia proceda a repararlo.
	El motor del ventilador no está bien fjado.		Apaneque el electrodomésico y deje que el personal de asistencia proceda a repararlo.
	El electrodomésico no está bien sujeto en el soporte.		Retire la unidad y disfruebe si el soporte está en laubicación correcta.
La aspiración no es suficientmente potente.	Demasía distancia entre el electrodomésico y la placà de coccción.		Reajuste la distancia a 65-75 cm
Tecnología		Wifi
Estándar		802.11 b/g/n
Banda/s de Frequencia [MHz]		2400 MHz - 2483,5 MHz
Potencia maximal[mW]		100 mW
Información de producto para equipos en red
consumo de energia del producto en modo standby en red si está connectado al suministro electrico los puertos de red estáconectados y todos los puertos de red inalábrica estánactivados:		2W
Cómo activar el puerto de red inalábrica:		Si la campana se ha registrado en la app, active la campana para activar el puerto de red inalábrica.
Cómo desactivar el puerto de red inalábrica:		Si la campana se ha registrado en la app, desactive la campana para desactivar el puerto de red inalábrica. Si la campana no se haregistrado en la app, el puerto de red inalábrica se desactivará特别是在la campana estáactivada.

SERVICIO DE ASISTENCIA AL CLIENTE

Si no puede identificar la causa de la anomalía de funcionamiento, apague el aparato y póngase en contacto con el Servicio de Asistencia.

NÚMERO DE SERIE DEL PRODUCTO. ¿Dónde puede encontrarlo?

Es importante que informe al Servicio de Asistencia del número de su producto y su número de serie (un número de 16 caracteres que comienza con el número 3); este se incluye en el certificado de garantía o en la placa de datos situada en el electrodoméstico.

Ayudará a evitar viajes inútiles a los técnicos, ahorrando así (y lo que es más importante) los correspondientes cargos por llamadas.

Este electrodoméstico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Los RAEE contienen tanto sustancias contaminantes (que pueden tener consecuencias negativas para el medio ambiente) como componentes básicos (que pueden reutilizarse). Es importante someter los RAEE a procedimientos especiales para eliminar y desechar de forma correcta todos los contaminantes, además de recuperar y reciclar todos los materiales.

Todos, personalmente, somos importantes cuando se trata de garantizar que los RAEE no se conviertan en un problema ambiental. Para esto, es fundamental respetar todas las reglas básicas:

Los RAEE no deben tratarse como residuos domésticos.

Los RAEE deben entregarse en los puntos de recogida pertinentes que gestionan los municipios o las entidades autorizadas. En algunos países existe un servicio de recogida de RAEE de gran tamaño.

En muchos países se puede entregar el electrodoméstico antiguo al comprar otro nuevo en el establecimiento, que deberá recogerlo de forma gratuita siempre que se trate de un aparato equivalente y que tenga las mismas funciones que el suministrado.

III. Limpieza anual del FILTRO de carbón activado

Lista de accesorios estándar de instalación

Lista de accesorios estándar de instalación

Spec.	Imagine ilustrativă	Cant.
Deflector de aer		1
Suport		1
Dibluri de φ8 Dibluri φ8×φ6 de culoare alba		2
Şuruburi ST4.0x30		2
Şuruburi ST3.5x12		2

INSTALACIÓN (DEFLECTOR DE AIRE):

INSTALACIÓN (fijación a la pared)
