Typ produktu	Odsávač pár
Značka	Haier
Model	HATS6CBS4BWIFI
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora	200 W
Počet rýchlostí	5 (z toho 2 boost)
Maximálny prietok vzduchu	650 m³/h
Maximálna hladina hluku	65 dB(A)
Rozmery (Š x H x V)	600 x 500 x (350-1200) mm
Hmotnosť	15 kg
Typ osvetlenia	LED, 1.5 W max
Tukový filter	Kovový nepriľnavý, umývateľný v umývačke
Uhlíkový filter	Voliteľný, ročná výmena (pre recirkuláciu)
Wi-Fi pripojenie	Áno, 802.11 b/g/n, 2.4 GHz
Mobilná aplikácia	hOn
Minimálna vzdialenosť nad varnou doskou	65-75 cm
Priemer odvodného potrubia	150 mm
Funkcia časovača	Áno, automatické vypnutie po 5 minútach
Materiál	Nerezová oceľ a sklo
Typ inštalácie	Nástenné, vonkajšie odvádzanie alebo recirkulácia

Často kladené otázky - HATS6CBS4BWIFI HAIER

Ako vyčistiť tukový filter odsávača pár Haier HATS6CBS4BWIFI?

Tukový filter sa musí čistiť aspoň raz za mesiac. Vyberte ho stlačením otváracieho systému a umyte ho domácim čistiacim prostriedkom alebo v umývačke riadu. Nikdy nepoužívajte kovové drôtenky alebo abrazívne výrobky.

Ako nainštalovať odsávač pár v režime recirkulácie?

Ak nemáte vonkajší vývod, musíte nainštalovať uhlíkové filtre (súčasťou balenia). Najskôr vyberte tukový filter, potom upevnite uhlíkové filtre otáčaním v smere hodinových ručičiek, kým nezacvaknú.

Ako pripojiť odsávač pár k aplikácii hOn?

Stiahnite si aplikáciu hOn do svojho smartfónu a vytvorte si účet. Dlho stlačte ikonu Wi-Fi na odsávači, kým nezačne blikať, potom postupujte podľa pokynov v aplikácii na dokončenie párovania.

Čo robiť, ak ventilátor nefunguje, ale osvetlenie funguje?

Môže to byť spôsobené zaseknutou lopatkou ventilátora alebo poškodeným motorom. Vypnite spotrebič a kontaktujte kvalifikovaný servis. Nepokúšajte sa o opravu sami.

Ako vymeniť LED žiarovku odsávača pár?

Odstráňte skrutky na skle a sklo odstráňte. Odpojte kabeláž lampy, vyberte držiak žiarovky a vymeňte celý set za originálny diel (LED max 1,5 W). Vráťte sklo a utiahnite skrutky.

Aká je odporúčaná vzdialenosť medzi odsávačom a varnou doskou?

Pre optimálny výkon a bezpečnosť musí byť odsávač nainštalovaný vo vzdialenosti 65 až 75 cm nad varnou doskou.

Ako aktivovať funkciu časovača?

Dlho stlačte tlačidlo osvetlenia na 3 sekundy. Tlačidlá rýchlosti začnú blikať a odsávač sa automaticky vypne po 5 minútach.

Čo robiť, ak odsávač silne vibruje?

Skontrolujte, či je spotrebič správne upevnený na nástennom držiaku. Ak je lopatka ventilátora poškodená alebo motor zle upevnený, kontaktujte kvalifikovaného technika.

Ako deaktivovať Wi-Fi odsávača?

Dlho stlačte ikonu Wi-Fi na deaktiváciu pripojenia. Ak je odsávač zaregistrovaný v aplikácii, vypnite ho na deaktiváciu bezdrôtového portu.

Kde nájsť sériové číslo odsávača Haier?

Sériové číslo (16-miestny kód začínajúci číslom 3) sa nachádza na identifikačnom štítku spotrebiča a na záručnom liste.

NÁVOD NA OBSLUHU HATS6CBS4BWIFI HAIER

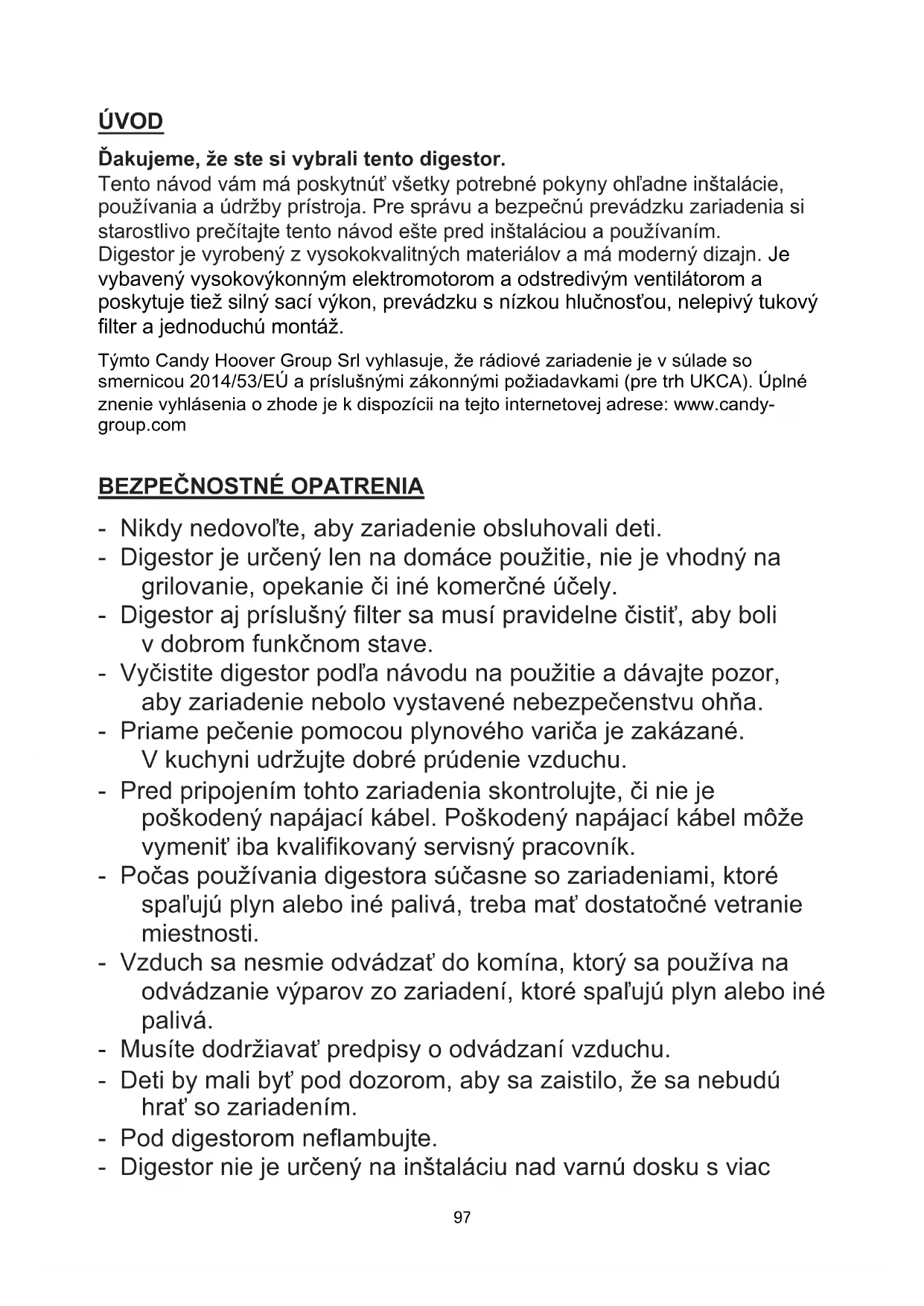

Tento návod vám má poskytnúť všetky potrebné pokyny ohľadne inštalácie, používania a údržby prístroja. Pre správnu a bezpečnú prevádzku zariadenia si starostlivo prečítajte tento návod ešte pred inštaláciou a používaním. Digestor je vyrobený z vysokokvalitných materiálov a má moderný dizajn. Je vybavený vysokovýkonným elektromotorom a odstredivým ventilátorom a poskytuje tiež silný sací výkon, prevádzku s nízkou hlučnosťou, nelepivý tukový filter a jednoduchú montáž.

Týmto Candy Hoover Group Srl vyhlasuje, že rádiové zariadenie je v súlade so smernicou 2014/53/EU a príslušnými zákonnými požiadavkami (pre trh UKCA). Úplné znenie vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: www.candy-group.com

• Nikdy nedovoľte, aby zariadenie obsluhovali deti.
• Digestor je určený len na domáce použitie, nie je vhodný na grilovanie, opekanie ani iné komerčné účely.
• Digestor aj príslušné filtre sa musí pravidelne čistiť, aby bol v dobrom funkčnom stave.
• Vyčistite digestor podľa návodu na použitie a dávajte pozor, aby zariadenie nebolo vystavené nebezpečenstvu ohňa.
• Priame pečenie pomocou plynového variča je zakázané. V kuchyni udržujte dobré prúdenie vzduchu.
• Pred pripojením tohto zariadenia skontrolujte, či nie je poškodený napájací kábel. Poškodený napájací kábel môže vymeniť iba kvalifikovaný servisný pracovník.
• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá, treba mať dostatočné vetranie miestnosti.
• Vzduch sa nesmie odvádzať do komína, ktorý sa používa na odvádzanie výparov zo zariadení, ktoré spaľujú plyn alebo iné palivá.
• Musíte dodržiavať predpisy o odvádzaní vzduchu.
• Deti by mali byť pod dozorom, aby sa zaistilo, že sa nebudú hrať so zariadením.
• Pod digestorom neflambujte.
• Digestor nie je určený na inštaláciu nad varnú dosku s viac

ako štyrmi varnými prvkami

• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá (neplatí pre spotrebiče, ktoré vzduch iba filtrujú a privádzajú ho späť do miestnosti), je potrebné mať dostatočné vetranie miestnosti;
• podrobnosti týkajúce sa metód a intervalov čistenia.
• ak sa čistenie nevykonáva v súlade s pokynmi, existuje riziko požiaru;
• pod digestorom neflambujte;
• UPOZORNENIE: Prístupné časti sa môžu zahriať pri používaní s varnými spotrebičmi.

• Toto zariadenie zapojte iba do správne uzemnenej zásuvky. Ak máte pochybnosti, požiadajte o radu kvalifikovaného technika.
• Nedodržanie týchto pokynov môže spôsobiť smrť, požiar alebo zásah elektrickým prúdom.

Lampa použitá v tomto výrobku nie je vhodná na osvetlenie miestnosti.

Všetky inštalačné práce musí vykonať kompetentná osoba alebo spôsobilý elektrikár. Pred pripojením sieťového napájania sa uistite, že sieťové napätie zodpovedá napätiu na typovom štítku.

Priame pripojenie

Spotrebič musí byť pripojený priamo k sieti pomocou viacpólového ističa s minimálnou medzerou 3 mm medzi kontaktmi.

Inštalačný technik musí zabezpečiť vykonanie správneho elektrického pripojenia v súlade so schémou zapojenia.

Kábel sa nesmie ohýbať ani stláčať.

Pravidelne kontrolujte zástrčku a napájací kábel, či nie sú poškodené. Ak je napájací kábel poškodený, musí sa vymeniť za špeciálny kábel alebo sústavu od výrobcu alebo jeho servisného zástupcu.

VAROVANIE: Toto je zariadenie triedy I a MUSÍ byť uzemnené

Tento spotrebič je dodávaný s 3-žilovým sieťovým káblom s nasledujúcimi farbami:

hnedý = L alebo živý,

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Kryt		1
Vrchný komín		1
Spodnékomín		1
Držiak spodného komina		1
Držiak vrchného komina		1
Závesná doska		1
φ8 krycie uzávery φ8×φ6 biela farba		9
Skrutky ST4,0×30		9
φ7.2skrutky ST4.0×8		2
Vývod vzduchu		1
Uhlíkový filter		2

1. Digestor treba na dosiahnutie najlepšieho účinku umiestniť 65–75 cm nad varnú dosku.

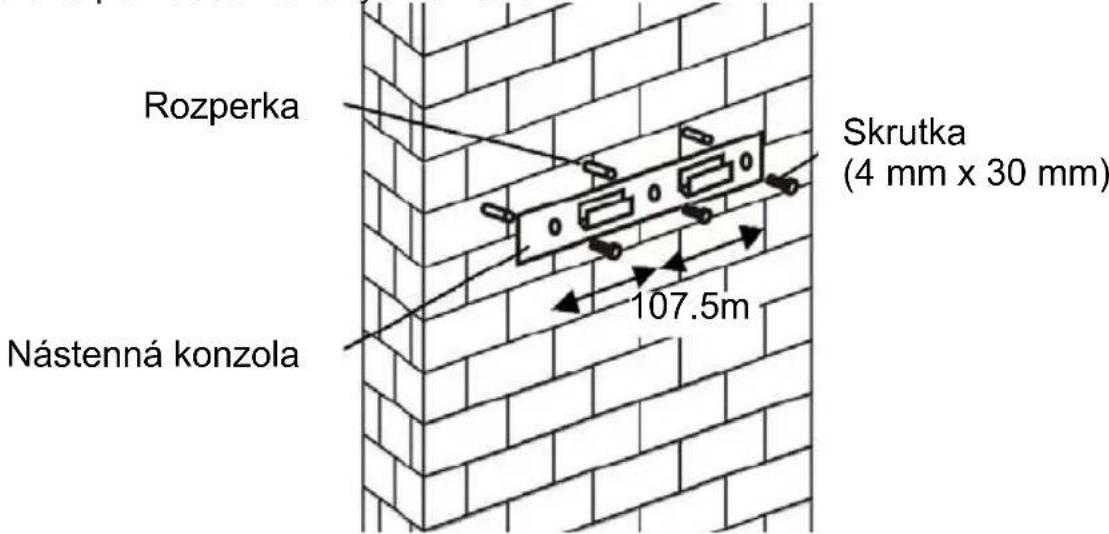

1. Vyvŕtajte 3 × 8 mm otvory pre držiak. Zaskrutkujte a utiahnite držiak na stenu pomocou dodaných skrutiek.

1. Zdvihnite digestor a zaveste ho na hák v stene.

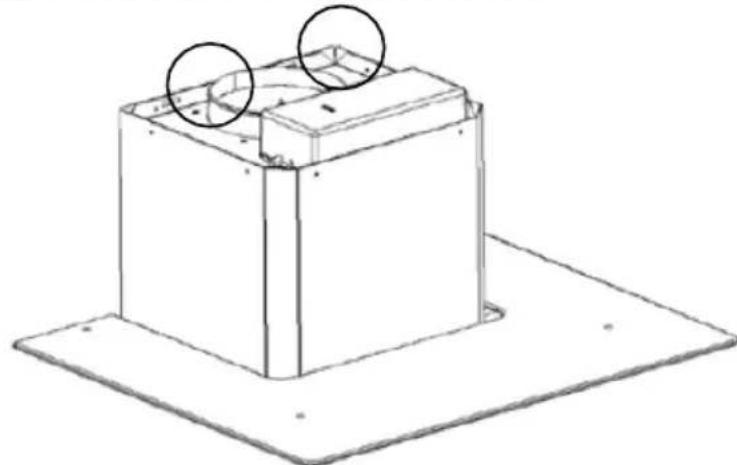

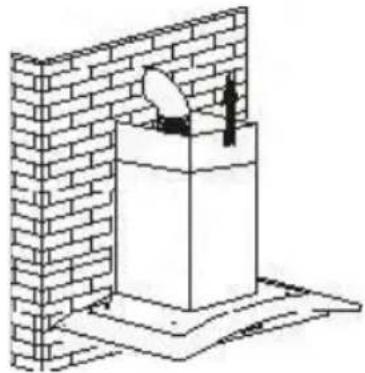

1. Pripevnite jednosmerný ventil na výstup vzduchu z digestora. Potom pripojte výstupnú rúru k jednosmernému ventilu, ak je uvedené nižšie.

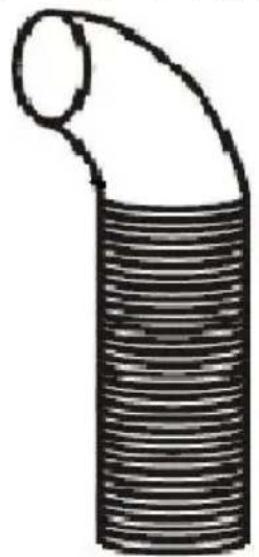

Odsávacie potrubie

Kuchynský digestor

6.

i. Umiestnite sklo do správnej polohy na vrchu digestora. ii. Upevnite ho pomocou 4 skrutiek a podložiek. Aby ste zabránili praskaniu skla, neut'ahujte skrutky príliš silno.

7.

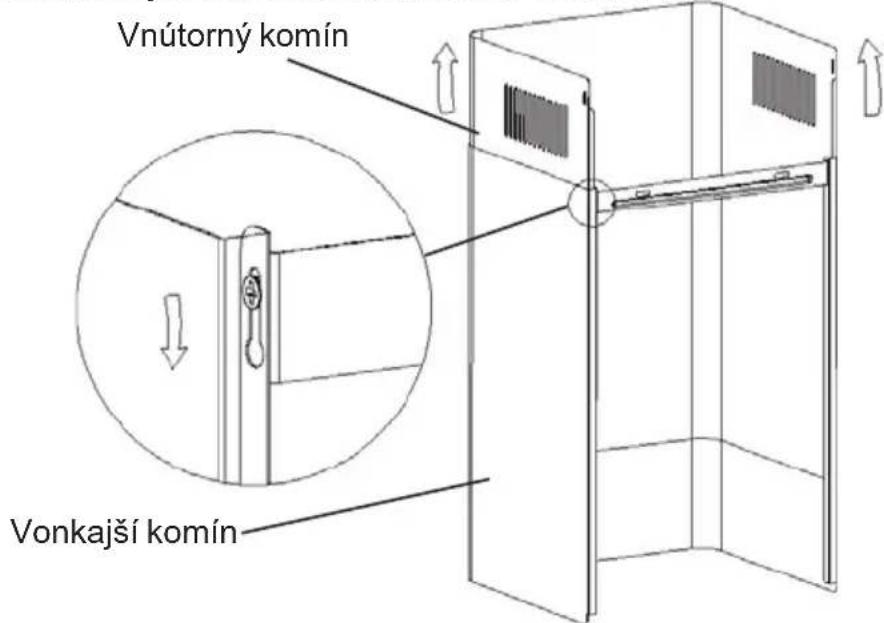

i. Vložte vnútorný komín do vonkajšieho komína. Potom vytiahnite vnútorný komín nahor. Nastavte tak, aby ste dosiahli požadovanú výšku.

ii. Posúvaním komína nastavte výšku komína. Keď dosiahnete požadovanú výšku, zaveste upevňovací otvor k upevňovacím skrutkám, ako je znázornené na obrázkoch nižšie.

8.

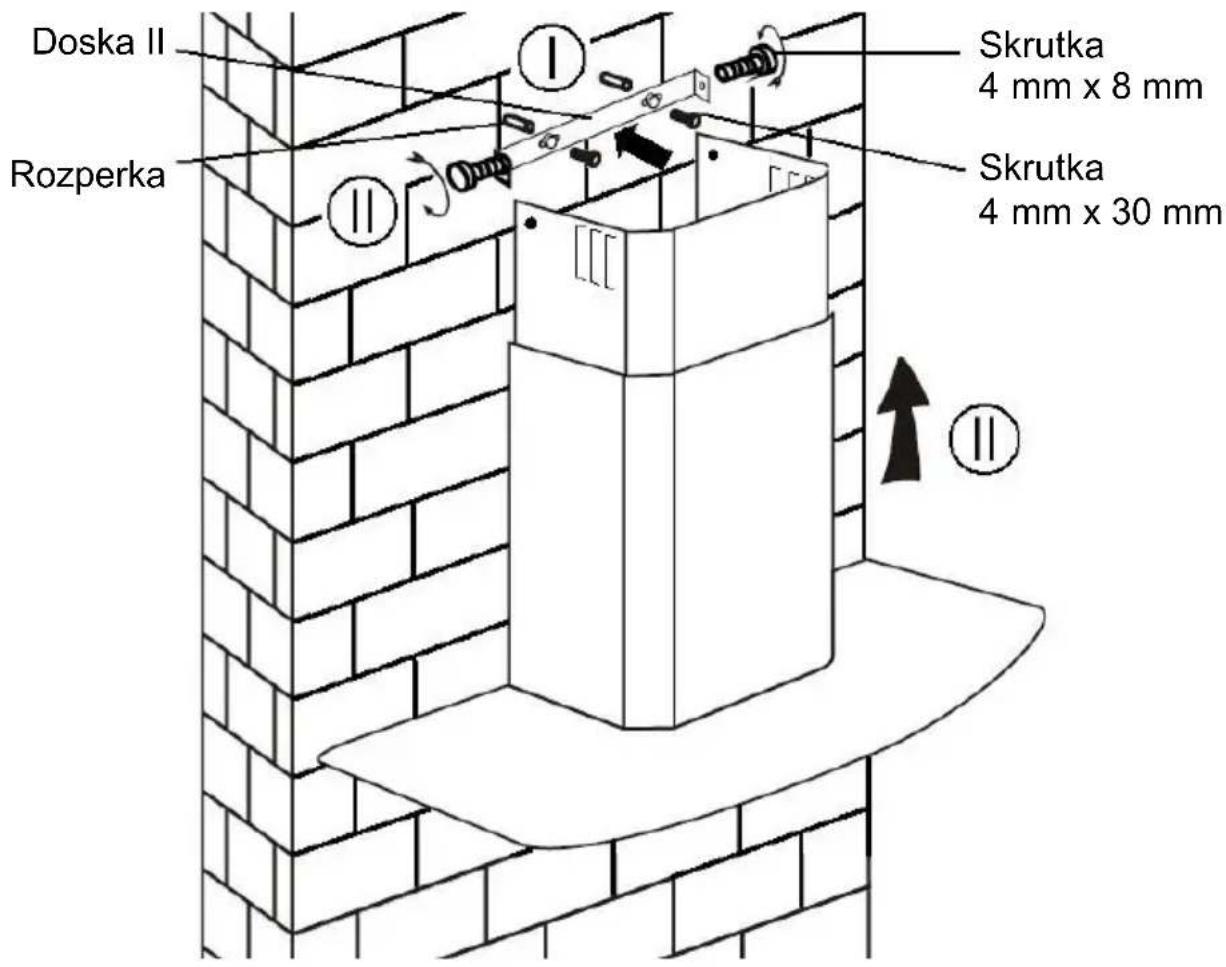

i. Vyvŕtajte 2 x 8 mm otvory pre dosku II. Zaskrutkujte a utiahnite dosku II na stenu pomocou 2 dodaných skrutiek. ii. Namontujte komín na zariadenie a upevnite 2 skrutkami.

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Deflektor vzduchu 1
Konzola 1
Ø8 hmoždinky Ø8× Ø6biela farba		2
Skrutky ST4,0×30		2
Skrutky ST3,5×12 mm 2

MONTÁŽ (VZDUCHOVÝ DEFLEKTOR):

Deflektor vzduchu je uvedený ako súčasť balenia a nie je dobrovoľný.

Ak nemáte vývod vonku, odsávacie potrubie nie je potrebné a inštalácia je podobná ako v Časti „INŠTALÁCIA (VONKAJŠIE VETRANIE)”.

Filter s aktívnym uhlím sa dá použiť na zachytávanie pachov. Na inštaláciu filtra s aktívnym uhlím treba najprv odobrať tukový filter. Zatlačte zámok a potiahnite ho nadol.

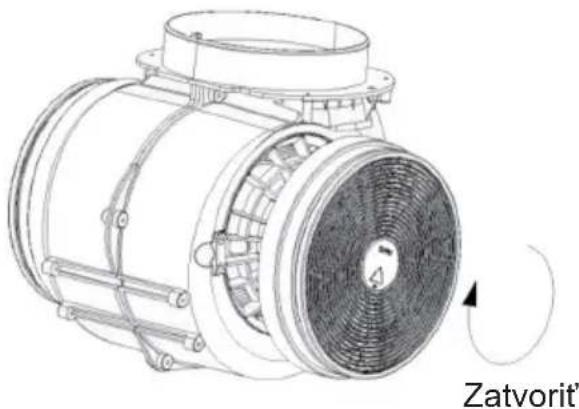

Filter s aktívnym uhlím vložte do jednotky a upevnite ho otočením v smere hodinových ručičiek. Ten istý postup zopakujte na opačnej strane.

POZNÁMKA:

o Presvedčte sa, že je filter bezpečne zaistený. Inak by sa mohol uvoľniť a spôsobiť poškodenie.

o Po pripojení filtra s aktívnym uhlím sa zníži sací výkon.

KONFIGURÁCIA 1

1 Tlačidlo pomalých otáčok

Používa sa na vetranie kuchyne. Je vhodný na dusenie a varenie, ktoré nevytvára veľa pary.

2 Tlačidlo stredných otáčok

Rýchlosť prúdenia vzduchu je ideálna pre vetranie pri štandardnom varení.

3 Tlacidlo vysokych otáčok

Ak vzniká vysoká hustota dymu alebo pary, stlačte tlačidlo vysokej rýchlosti pre vysokovýkonné vetranie.

B Boost 1 (rýchlosť 4)

Stlačte tlačidlo rýchlosti B, podsvietenie tlačidla rýchlosti B je zapnuté a digestor pracuje v režime boost;

Krátke stlačenie pre zapnutie a vypnutie osvetlenia

Rýchly časovač: Dlhé stlačenie tlačidla svetla na 3 sekundy, tlačidlá rýchlosti ventilátora budú blikať a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo vypnú automaticky s tromi zvukmi bzučania.

Pripojenie Wi-Fi

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

KONFIGURÁCIA 2

1

2

3

B

·

POHOTOVOSTNÝ REŽIM.

Tlačidlo pomalých otáčok

Používa sa na vetranie kuchyne. Je vhodný na dusenie a varenie, ktoré nevytvára veľa pary.

2

Tlačidlo stredných otáčok

Rýchlosť prúdenia vzduchu je ideálna pre vetranie pri štandardnom varení.

3

Tlačidlo vysokých otáčok

Ak vzniká vysoká hustota dymu alebo pary, stlačte tlačidlo vysokej rýchlosti pre vysokoúčinné vetranie.

B

Funkcia zvýšenia výkonu

Krátke stlačenie pre zapnutie a vypnutie osvetlenia

Rýchly časovač: Dlhé stlačenie tlačidla svetla na 3 sekundy, tlačidlá rýchlosti ventilátora budú blikať a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo vypnú automaticky s tromi zvukmi bzučania.

Pripojenie Wi-Fi

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, Rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

Stiahnite si aplikáciu hOn

Najprv by ste si mali stiahnuť aplikáciu hOn a nainštalovať ju do mobilného zariadenia. Potom zaregistrujte váš digestor.

POZNÁMKA

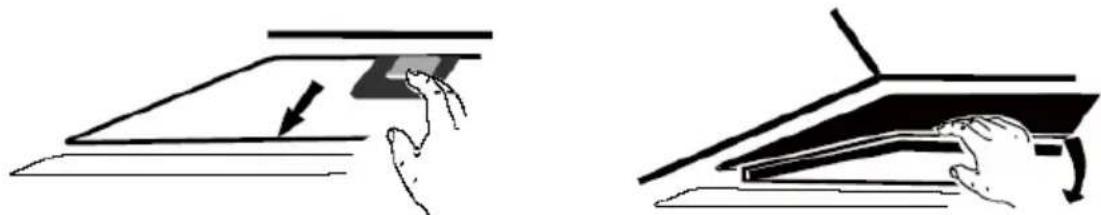

II. Mesačné čistenie tukového filtra

DÔLEŽITÉ: Čistenie filtra raz za mesiac môže zabrániť riziku požiaru.

Filter zachytáva tuk, dym a prach... takže filter priamo ovplyvňuje účinnosť digestora. Ak ho nevyčistíte, nazbierajú sa na ňom mastné zvyšky (potenciálne horľavé). Vyčistite ho s domácim čistiacim prostriedkom.

III. Ročné čistenie filtra s aktívnym uhlím

Používajte IBA na jednotku, ktorá je nainštalovaná ako obehová (nevyvedená von). Tento filter zachytáva pachy a musíte ho vymieňať aspoň raz ročne podľa toho, ako často sa digestor používa.

IV. Výmena žiarovky

Odkrútkujte skrutky na skle a vyberte sklo digestora. Nájdite žiarovku, ktorá sa musí vymeniť, nájdete ju umiestnenú v objímke, ktorá sa nachádza vo vnútri odkrytej časti ochranného krytu.

Odpojte bod vedenia svetla a vyberte držiaky žiaroviek a káble z digestora. Dôležité: Žiarovky nie je možné vymeniť jednotlivo, musíte použiť žiarovky, držiaky žiaroviek a vodiče ako kompletnú zostavu. (LED svetlo: MAX. 1,5 W)

Namontujte náhradné žiarovky, držiaky žiaroviek a vedenie rovnakým spôsobom ako pôvodné. Potom znova pripojte bod vedenia žiarovky.

Namontujte sklo digestora a upevnite skrutky skla. Uistite sa, že sú skrutky úplne utiahnuté.

Porucha	Príčina	Riešenie
Svetlo svieti, ale nefunguje ventilatór	List ventilatóra sa zasekol.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor je poškodený.
Nefunguje ani svetlo ani ventilatór	Vypálená halogénovážiarovka.	Vyme注意到 zaŽiarovku so správnym vykonom.
	Napájací kabel je uvol'nený.	Znova zapojte napájací zdroj.
Výrazné vibráriace zariadenia	List ventilatóra je poškodený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor ventilatóra nie je pevne upevnený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Zariadenie nie je správné zavesené na držiaku.	Zložte zariadenie a skontrolujte, či je držiak správné umiestnený.
Sací vykonie je dobrý	Príliš ve'lká vzdialenost medzi Jednotkou a plochou na varenie	Znovu upravte vzdialenost' na 65 – 75 cm

Technología	Wi-Fi
Norma	802.11 b/g/n
Frekvenčné pásmo(a)[MHz]	2400–2483,5 MHz
Maximálny vykon[mW]	100 mW

Produktové informácie o prepojenom zariadení
spotreba elektricnej energia výrobku v pohotovostnom režime pri pripojení na siet, ak su všetky drêtové siet'ové porty su pripojené a všetky bezdrêtové siet'ové porty su aktivované:	2W
Ako aktivovat' port bezdrêtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII, zapnite digestor a aktivujte bezdrêtový siet'ový port.
Ako deaktivovat' port bezdrêtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII, vypnite digestor a deaktivujte bezdrêtový siet'ový port. Ak digestor nebol zaregistrovaný v APLIKÁCII, bezdrêtový siet'ový port sa deaktivuje aj pri zapnutom digestore.

ASISTENČNÁ SLUŽBA PRE ZÁKAZNÍKOV

Ak nedokážete identifikovať príčinu nesprávnej prevádzky, vypnite zariadenie a obráťte sa na asistenčnú službu.

SÉRIOVÉ ČÍSLO VÝROBKU. Kde ho môžem nájsť?

Je dôležité, aby ste pracovníkom asistenčnej služby oznámili kód produktu a jeho sériové číslo (16-miestny kód začínajúci číslom 3). Nachádza sa na záručnom liste alebo na štítku s údajmi na zariadení.

Pomôžete tým vyhnúť sa zbytočným výjazdom technikov, a tým (čo je najdôležitejšie) ušetriť príslušné poplatky za výjazdy.

Toto zariadenie je označené podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ).

OEEZ obsahuje aj znečisťujúce látky (ktoré môžu spôsobiť negatívne dôsledky na životné prostredie) aj základné zložky (ktoré

sa môžu opätovne použiť). Je dôležité, aby sa s OEEZ manipulovalo ako so špeciálnym odpadom, aby sa odstránili a správne zlikvidovali všetky znečisťujúce látky a aby sa zhodnotili a recyklovali všetky materiály.

Jednotlivci môžu zohrávať dôležitú úlohu pri zabezpečovaní toho, aby sa z OEEZ nestal problém životného prostredia; potrebné je dodržiavať niekoľko základných pravidiel:

S OEEZ sa nesmie manipulovať ako s domovým odpadom;

OEEZ je potrebné odovzdať v príslušných zberných strediskách spravovaných obcou alebo registrovanými spoločnosťami. V mnohých krajinách sa vykonáva vyzdvihnutie veľkého OEEZ v domácnostiach.

V mnohých krajinách môžete pri kúpe nového spotrebiča vrátiť starý predajcovi, ktorý je povinný vyzdvihnúť ho bezplatne systémom jeden starý za jeden nový zariadenie ekvivalentného typu a s rovnakými funkciami ako má odovzdávané zariadenie.
