HATS6CBS4BWIFI - Cappa HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Haier
Modello	HATS6CBS4BWIFI
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza del motore	200 W
Numero di velocità	5 (di cui 2 boost)
Portata d'aria max	650 m³/h
Livello sonoro max	65 dB(A)
Dimensioni (L x P x H)	600 x 500 x (350-1200) mm
Peso netto	15 kg
Tipo di illuminazione	LED, 1.5 W max
Filtro antigrasso	Metallo antiaderente, lavabile in lavastoviglie
Filtro al carbone attivo	Opzionale, sostituzione annuale (per ricircolo)
Connessione Wi-Fi	Sì, 802.11 b/g/n, 2.4 GHz
Applicazione mobile	hOn
Distanza minima sopra il piano di cottura	65-75 cm
Diametro del condotto di evacuazione	150 mm
Funzione timer	Sì, spegnimento automatico dopo 5 minuti
Materiale	Acciaio inossidabile e vetro
Tipo di installazione	Montaggio a parete, evacuazione esterna o ricircolo

Domande frequenti - HATS6CBS4BWIFI HAIER

Come pulire il filtro antigrasso della cappa Haier HATS6CBS4BWIFI?

Il filtro antigrasso deve essere pulito almeno una volta al mese. Rimuoverlo premendo il sistema di apertura e pulirlo con un detergente domestico o in lavastoviglie. Non utilizzare mai spugne metalliche o prodotti abrasivi.

Come installare la cappa in modalità ricircolo?

Se non si dispone di uno scarico esterno, è necessario installare i filtri al carbone attivo (inclusi). Rimuovere prima il filtro antigrasso, quindi fissare i filtri al carbone ruotandoli in senso orario fino a quando non scattano.

Come collegare la cappa all'applicazione hOn?

Scarica l'app hOn sul tuo smartphone e crea un account. Tieni premuta l'icona Wi-Fi della cappa finché non lampeggia, quindi segui le istruzioni nell'app per completare l'abbinamento.

Cosa fare se il ventilatore non funziona mentre l'illuminazione funziona?

Può essere dovuto a una pala del ventilatore bloccata o a un motore danneggiato. Spegnere l'apparecchio e contattare un servizio di assistenza qualificato. Non tentare di riparare da soli.

Come sostituire la lampadina LED della cappa?

Rimuovere le viti sul vetro e rimuoverlo. Scollegare i cavi della lampada, rimuovere il supporto della lampadina e sostituire l'insieme con un pezzo originale (LED max 1,5 W). Rimontare il vetro e serrare le viti.

Qual è la distanza consigliata tra la cappa e il piano cottura?

Per prestazioni ottimali e in sicurezza, la cappa deve essere installata a una distanza di 65-75 cm sopra il piano di cottura.

Come attivare la funzione timer?

Tenere premuto il pulsante di illuminazione per 3 secondi. I pulsanti di velocità lampeggiano e la cappa si spegne automaticamente dopo 5 minuti.

Cosa fare se la cappa vibra fortemente?

Verificare che l'apparecchio sia correttamente agganciato al supporto a parete. Se la pala del ventilatore è danneggiata o il motore mal fissato, contattare un tecnico qualificato.

Come disattivare il Wi-Fi della cappa?

Tenere premuta l'icona Wi-Fi per disattivare la connessione. Se la cappa è registrata nell'app, spegnerla per disattivare la porta wireless.

Dove trovare il numero di serie della cappa Haier?

Il numero di serie (codice a 16 cifre che inizia con 3) si trova sulla targhetta identificativa dell'apparecchio e sul certificato di garanzia.

MANUALE UTENTE HATS6CBS4BWIFI HAIER

MANUALE D'INSTALLAZIONE E D'USO

INDICE

INTRODUZIONE 21

AVVERTENZE PER LA SICUREZZA 21

IMPIANTO ELETTRICO 23

INSTALLAZIONE (MONTAGGIO A PARETE) 25

INSTALLAZIONE (SFIATO INTERNO) 31

DESCRIZIONE DEI COMPONENTI 33

MANUTENZIONE 36

SERVIZIO ASSISTENZA CLIENTI 38

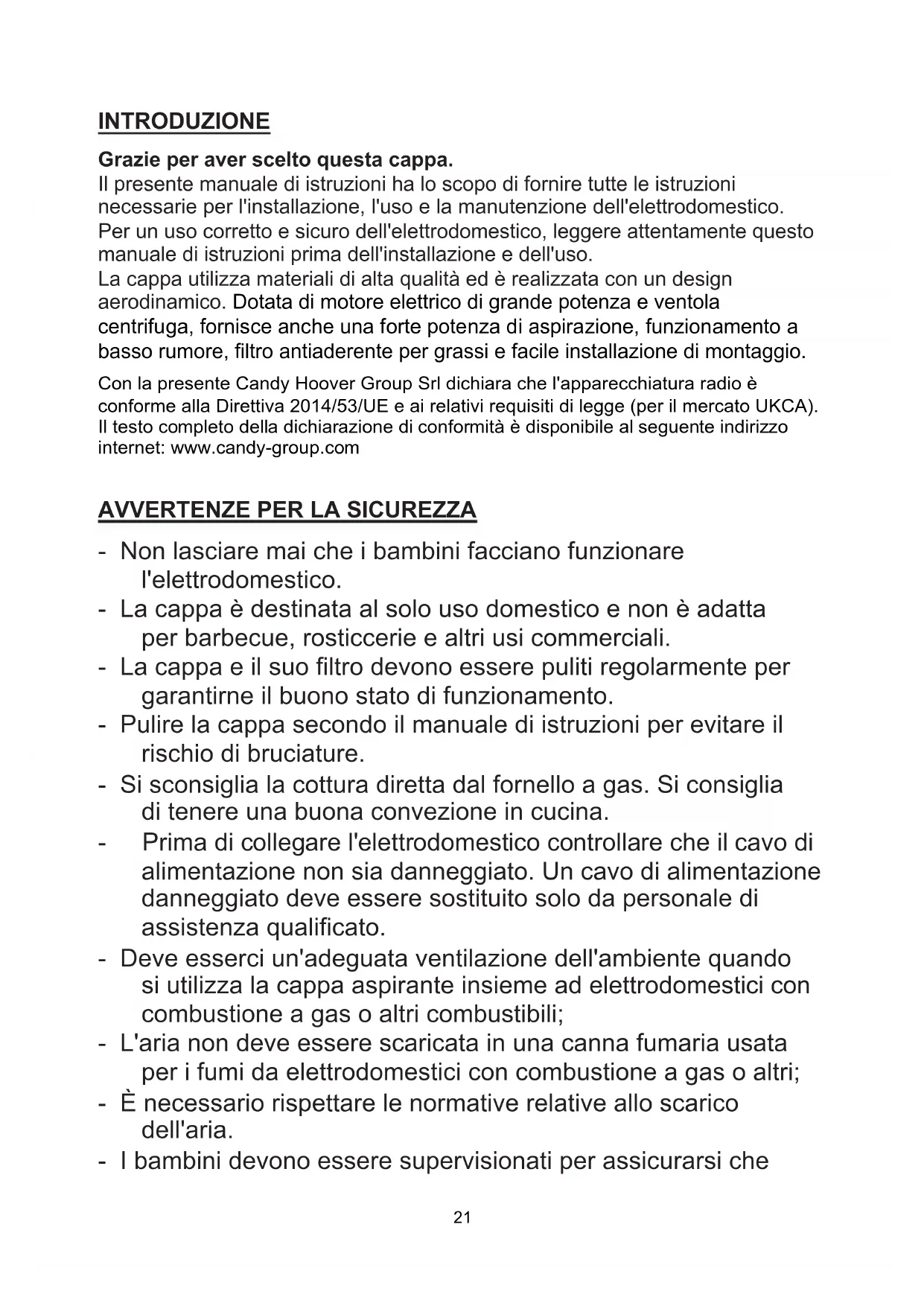

INTRODUZIONE

Grazie per aver scelto questa cappa.

Il presente manuale di istruzioni ha lo scopo di fornire tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico. Per un uso corretto e sicuro dell'elettrodomestico, leggere attentamente questo manuale di istruzioni prima dell'installazione e dell'uso.

La cappa utilizza materiali di alta qualità ed è realizzata con un design aerodinamico. Dotata di motore elettrico di grande potenza e ventola centrifuga, fornisce una forte potenza di aspirazione, funzionamento a basso rumore, filtro anti-grasso e facile installazione.

Con la presente Candy Hoover Group Srl dichiara che l'apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA). Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo internet: www.candy-group.com

AVVERTENZE PER LA SICUREZZA

• Non lasciare mai che i bambini facciano funzionare l'elettrodomestico.
• La cappa è destinata al solo uso domestico e non è adatta per barbecue, rosticcerie e altri usi commerciali.
• La cappa e i suoi filtri devono essere puliti regolarmente per garantirne il buono stato di funzionamento.
• Pulire la cappa secondo il manuale di istruzioni per evitare il rischio di bruciature.
• Si sconsiglia la cottura diretta dal fornello a gas. Si consiglia di tenere una buona ventilazione in cucina.
• Prima di collegare l'elettrodomestico controllare che il cavo di alimentazione non sia danneggiato. Un cavo di alimentazione danneggiato deve essere sostituito solo da personale di assistenza qualificato.
• Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizza la cappa aspirante insieme ad elettrodomestici con combustione a gas o altri combustibili;
• L'aria non deve essere scaricata in una canna fumaria usata per i fumi da elettrodomestici con combustione a gas o altri;
• È necessario rispettare le normative relative allo scarico dell'aria.
• I bambini devono essere supervisionati per assicurarsi che

non giochino con l'elettrodomestico.

• Non effettuare cotture flambé sotto la cappa aspirante.
• La cappa non è destinata ad essere installata su un piano cottura con più di quattro elementi di cottura.
• Questi devono essere un'adeguata ventilazione della stanza quando la cappa aspirante è usata allo stesso tempo di elettrodomestici che bruciano gas o altri combustibili (non applicabile agli elettrodomestici che scaricano solo l'aria indietro nella stanza);
• i dettagli relativi al metodo e alla frequenza della pulizia.
• se la pulizia non viene effettuata in accordo con le istruzioni, sussiste il rischio di incendi;
• non accendere fiamme libere sotto la cappa aspirante;
• ATTENZIONE: le parti accessibili possono diventare calde quando vengono utilizzate con elettrodomestici di cottura.

Rischio di elettrocuzione

• Inserire l'elettrodomestico solo in una presa correttamente collegata a terra. In caso di dubbio, rivolgersi a un tecnico qualificato.
• Il mancato rispetto di queste istruzioni può provocare la morte, incendi o elettrocuzione.

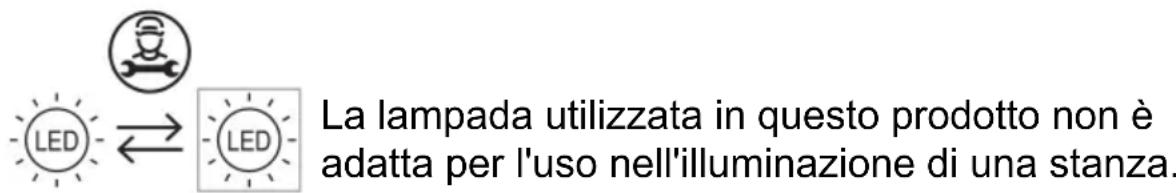

Lo scopo di questa lampada è fornire illuminazione per l'utilizzo del prodotto.

Impianto elettrico

Tutte le installazioni devono essere eseguite da una persona competente o da un elettricista qualificato. Prima di collegare l'alimentazione di rete, assicurarsi che la tensione di rete corrisponda a quella indicata sulla targhetta.

Collegamento diretto

L'elettrodomestico deve essere collegato direttamente alla rete usando un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve assicurarsi che sia stato effettuato il corretto collegamento elettrico e che sia conforme allo schema elettrico.

Il cavo non deve essere piegato o schiacciato.

Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o un gruppo di cavi speciale disponibile dal produttore o dal suo agente di servizio.

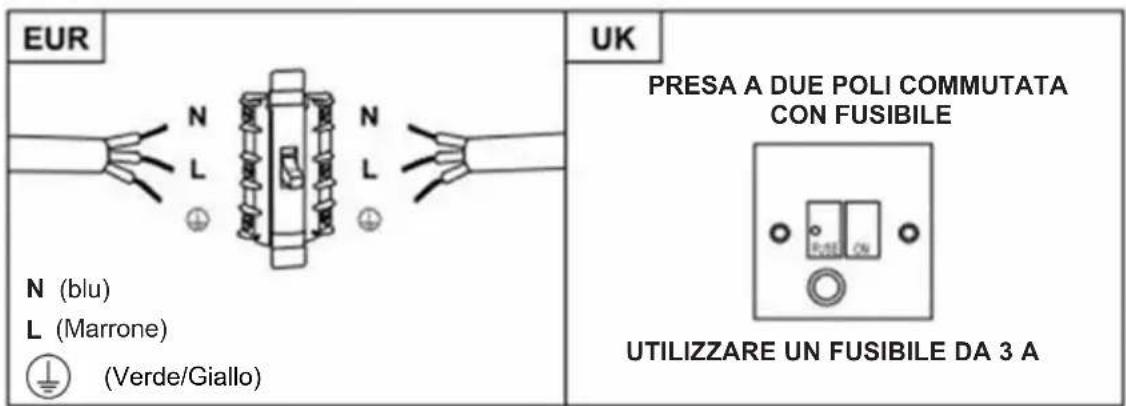

AVVERTENZA: Questo è un elettrodomestico di classe I e DEVE essere messo a terra.

Questo elettrodomestico viene fornito con un cavo di rete a 3 conduttori colorato come segue:

Marrone = L o fase

Blu = N o neutro

Verde/giallo = E o terra

Il fusibile deve avere una potenza di 3 A.

Elenco degli accessori per l'installazione standard

Specif.	Illustrazione Immagine	Quantità
Involucro 1
Canna fumaria superiore 1
Canna fumaria inferiore 1
Staffa canna fumaria inferiore 1
Staffa canna fumaria superiore		1
Piastra di sospensione 1
Tassello ad espansione Ø 8 Ø 8×Ø 6 colore bianco		9
Viti ST4,0x30 9
Viti Ø 7,2 ST4,0x8		2
Uscita dell'aria 1
Filtro al carbonio		2

INSTALLAZIONE (montaggio a parete)

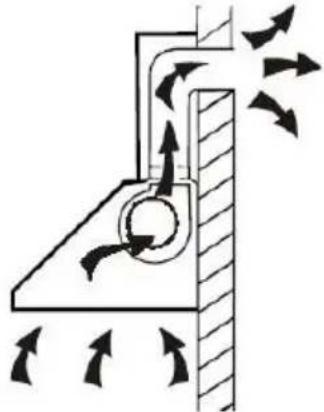

Se avete un'uscita verso l'esterno, la vostra cappa deve essere collegata come nell'immagine sottostante per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile non infiammabile con un diametro interno di 150 mm).

1. Prima dell'installazione, spegnere l'elettrodomestico e staccarlo dalla presa.

1. La cappa deve essere posizionata ad una distanza di circa 65-75 cm dal piano di cottura per ottenere i migliori risultati.

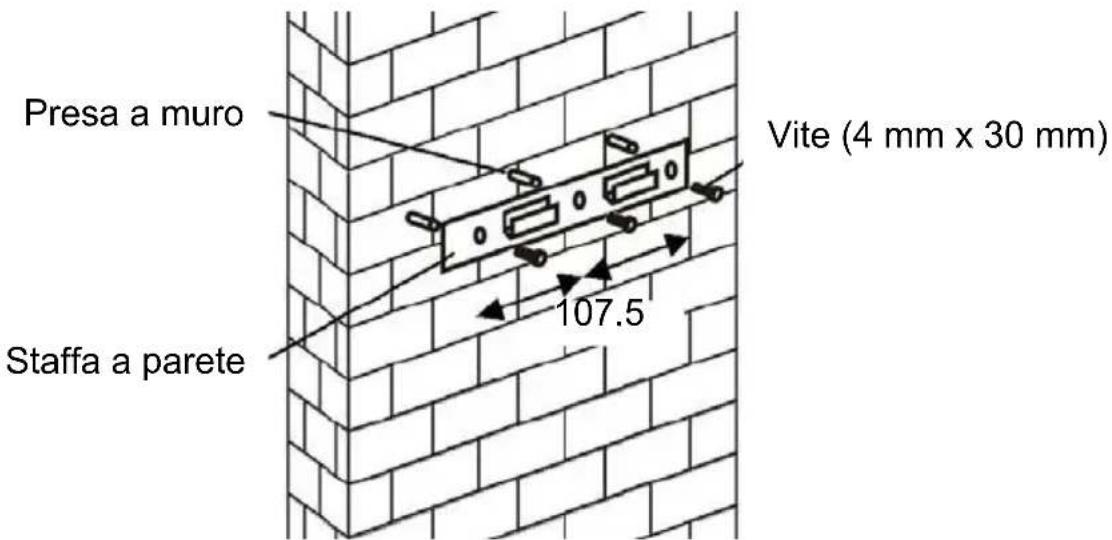

1. Praticare 3 fori da 8 mm per alloggiare la staffa. Avvitare e stringere la staffa sul muro con le viti fornite.

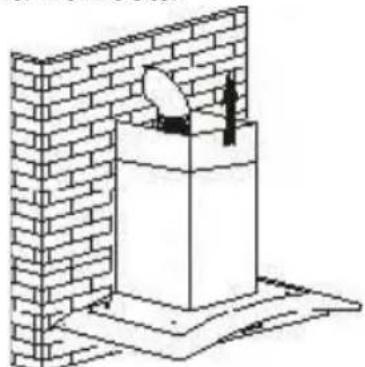

1. Lasciare montata la cappa e appenderla al gancio della staffa a muro.

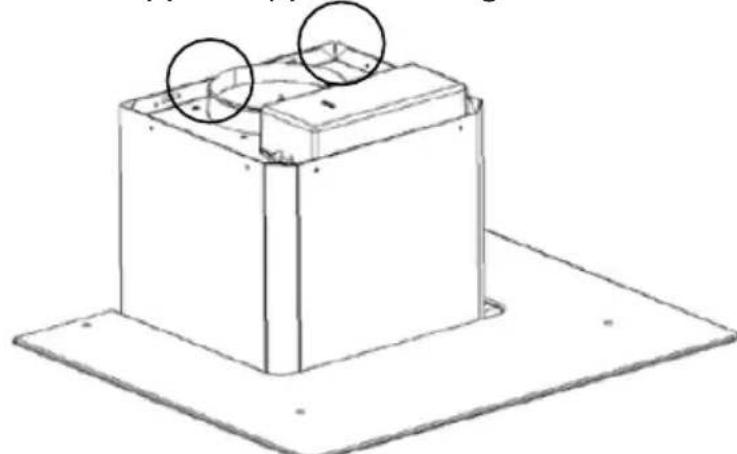

1. Fissare la valvola unidirezionale all'uscita dell'aria della cappa. Poi, attaccare il tubo di scarico sulla valvola unidirezionale come indicato qui sotto.

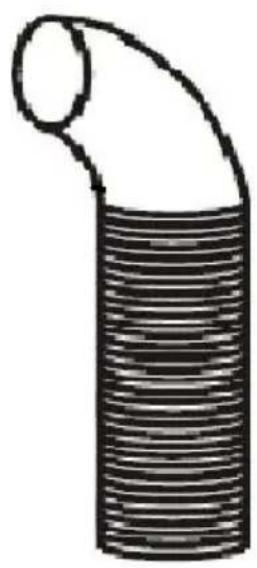

Tubo di scarico

Cappa

6.

i. Posizionare il vetro nella posizione appropriata sulla parte superiore della cappa. ii. Fissare con 4 viti e rondella. Per evitare che il vetro si incrini, si prega di non serrare troppo le viti.

7.

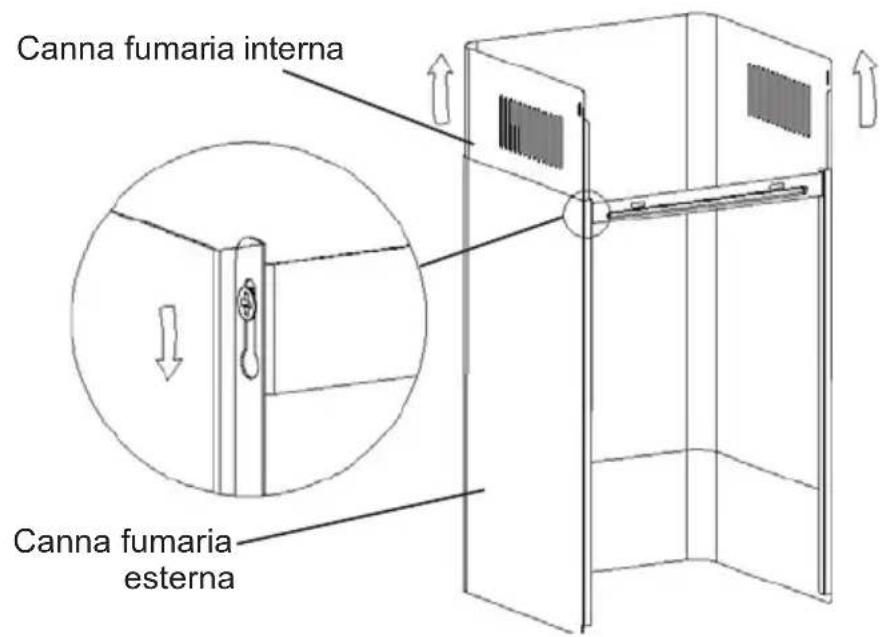

i. Mettere la canna fumaria nella canna fumaria esterna, poi sollevare la canna fumaria interna tirando verso l'alto. Regolare fino a raggiungere l'altezza richiesta.

ii. Far scorrere la canna fumaria per regolarne l'altezza. Quando si raggiunge l'altezza desiderata, inserire il foro di fissaggio nelle viti di fissaggio come mostrato in figura.

8.

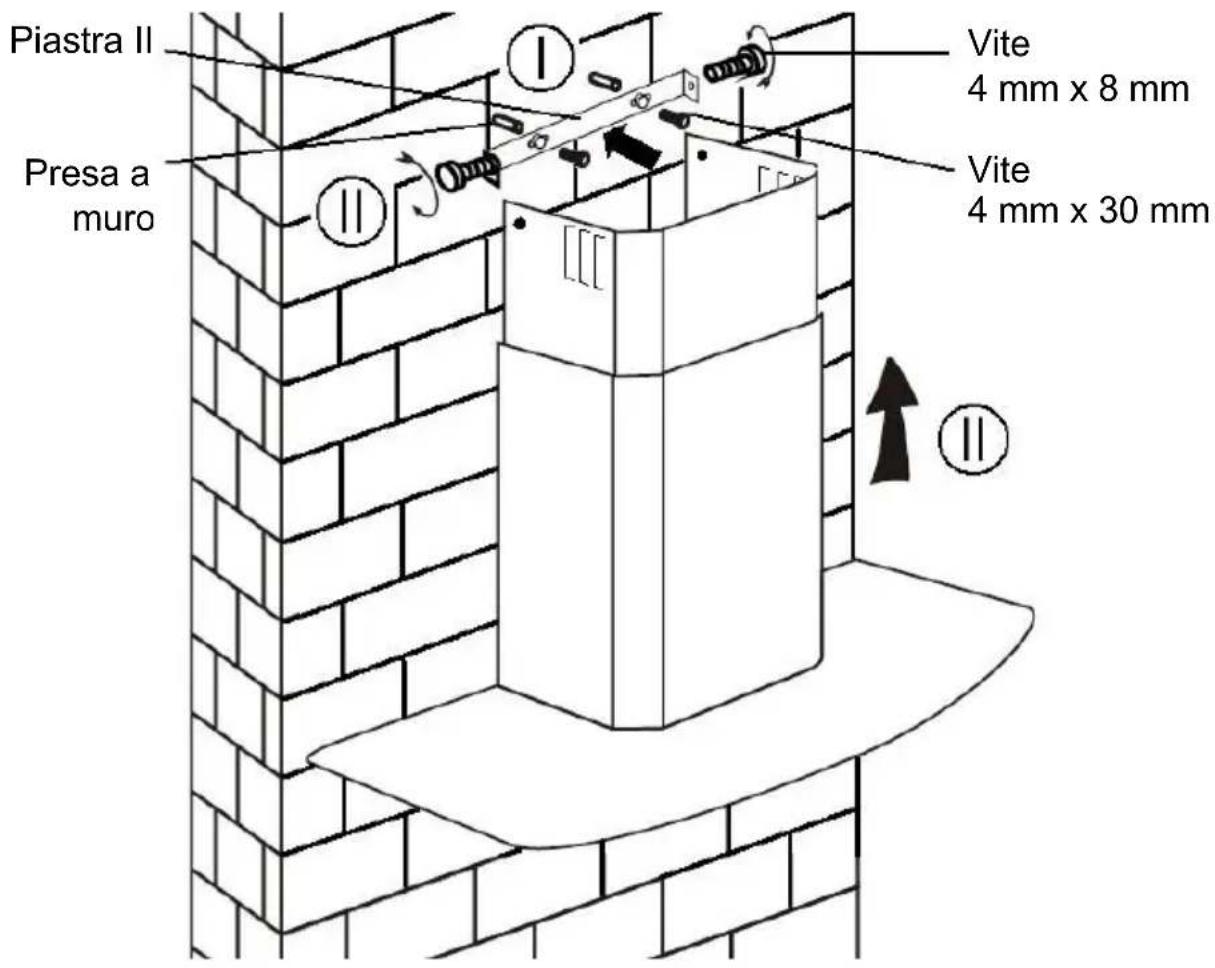

i. Praticare 2 fori da 8 mm per inserire la piastra II. Avvitare e serrare la piastra II al muro con 2 viti fornite. ii. Montare la canna fumaria sull'elettrodomestico e fissarla con 2 viti.

Elenco degli accessori per l'installazione standard

Specif.	Illustrazione Immagine	Quantità
Deflettore d'aria 1
Staffa 1
Tasselli ad espansione Ø8 Ø8×Ø6 colore bianco		2
Viti ST4,0x30		2
Viti ST3,5x12 2

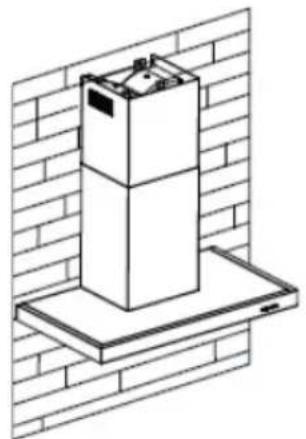

INSTALLAZIONE (DEFLETTORE D'ARIA):

Il deflettore d'aria è indicato come incluso e non opzionale.

1. Prima del montaggio, curvare entrambe le estremità della staffa come mostrato di seguito:

1. Fissare la staffa all'uscita in plastica a T con 2 viti ST3,5x12 mm fornite.

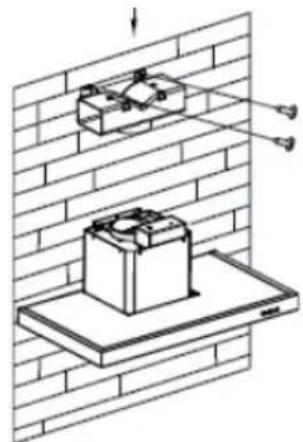

1. Praticare 2 fori per inserire i tasselli, poi avvitare e serrare la staffa sul muro con 2 viti ST4x30 mm fornite.

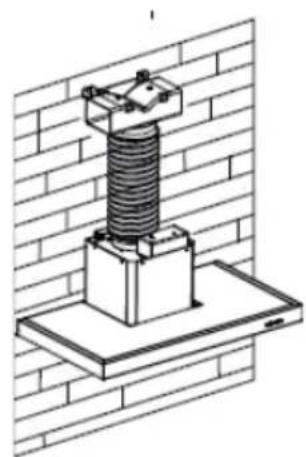

1. Fissare il tubo di scarico all'uscita dell'aria della cappa come mostrato di seguito:

1. Installare la canna fumaria sull'elettrodomestico e fissarla.

Notare quanto segue: l'uscita in plastica a T e le alette a V non possono essere usate contemporaneamente. Potete usarle in due modi: 1) Aggiungere un'aletta a V sull'uscita esistente; 2) Usare un'uscita in plastica a T, alla quale aggiungere un'aletta a V. - Nota: il prodotto viene fornito con l'accessorio aletta a V. Questo accessorio non è obbligatorio per il montaggio, il funzionamento e l'uso del prodotto.

INSTALLAZIONE (SFIATO INTERNO)

Se non si dispone di uno scarico all'esterno, il tubo di scarico non è necessario e l'installazione è simile a quella indicata nella sezione "Installazione (scarico all'esterno)".

Il filtro al carbone attivo si utilizza per filtrare gli odori.

Per montare il filtro al carbone attivo, il filtro per grasso deve essere rimosso. Premere il fermo e tirarlo verso il basso.

Mettere il filtro al carbone attivo nell'elettrodomestico e fissarlo facendolo ruotare. Ripetere la stessa operazione sull'altro lato.

Chiuso

NOTA:

o Accertarsi che il filtro sia fissato saldamente. In caso contrario, il filtro potrebbe staccarsi e provocare danni. o Quando il filtro al carbone attivo è collegato, la potenza di aspirazione diminuisce.

CONFIGURAZIONE 1

1 Pulsante bassa velocità

È usato per la ventilazione sulla cucina. È adatto per la cottura a fuoco lento e la cottura che non produce molto vapore.

2 Pulsante media velocità

La velocità del flusso d'aria è ideale per la ventilazione durante la cottura standard.

3 Pulsante alta velocità

Quando viene prodotta un'alta densità di fumo o vapore, premere il pulsante alta velocità per una ventilazione efficace.

B Boost 1 (velocità 4)

Premere il pulsante 1 della velocità B, la retroilluminazione del pulsante della velocità B è accesa, e la cappa funziona in modalità boost;

B+Boost 2 (velocità 5)

Premere il pulsante 2 della velocità B+, la retroilluminazione della velocità B+ è accesa, e la cappa funziona in modalità boost;

Luce

Breve pressione per accendere e spegnere l'illuminazione

Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3 secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si spengono automaticamente e l'avvisatore acustico si attiva per tre volte.

Collegamento Wi-Fi

Premere a lungo l'icona Wi-Fi ed entrare in modalità di collegamento: la retroilluminazione dell'icona Wi-Fi continua a lampeggiare per indicare che il collegamento è in corso, la retroilluminazione dell'icona Wi-Fi è accesa per indicare che è collegata, lo stesso dicasi per la modalità standby; premere nuovamente a lungo l'icona Wi-Fi e il collegamento verrà interrotto;

CONFIGURAZIONE 2

1

2

3

MODALITÀ STANDBY.

Dopo la connessione, tutte le luci e il sistema sono in modalità STANDBY.

1 Pulsante bassa velocità

È usato per la ventilazione sulla cucina. È adatto per la cottura a fuoco lento e

la cottura che non produce molto vapore.

2 Pulsante media velocità

La velocità del flusso d'aria è ideale per la ventilazione durante la cottura standard.

3 Pulsante alta velocità

Quando viene prodotta un'alta densità di fumo o vapore, premere il pulsante alta velocità per un'alta ventilazione efficace.

B Funzione booster

Questa cappa ha una funzione booster. Per attivare il booster, premere alla velocità 4, entrare nella velocità massima quando la cappa è in uso e aumentare la velocità per 5 minuti, prima di rallentare nuovamente.

Luce

Breve pressione per accendere e spegnere l'illuminazione

Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3 secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si spengono automaticamente e l'avvisatore acustico si attiva per tre volte.

Collegamento Wi-Fi

Premere a lungo l'icona Wi-Fi ed entrare in modalità di collegamento: la retroilluminazione dell'icona Wi-Fi continua a lampeggiare per indicare che il collegamento è in corso, la retroilluminazione dell'icona Wi-Fi è accesa per indicare che è collegata, lo stesso dicasi per la modalità standby; premere nuovamente a lungo l'icona Wi-Fi e il collegamento verrà interrotto;

Scaricare l'applicazione hOn

Prima di tutto, scaricare l'App hOn e installarla sul vostro dispositivo portatile. Poi registrare la propria cappa.

NOTA

L'immagine della cappa ha il solo scopo di presentarla. Può non essere perfettamente rappresentativa.

1- Premere il pulsante Wi-Fi fino a quando l'icona non inizia a lampeggiare. Quando l'abbinamento è completato, l'icona Wi-Fi sarà accesa.

MANUTENZIONE

Prima della pulizia spegnere l'elettrodomestico ed estrarre la spina.

I. Pulizia regolare

Utilizzare un panno morbido inumidito con acqua tiepida leggermente insaponata o un detergente per la pulizia della casa. Non utilizzare mai tamponi metallici, prodotti chimici, abrasivi o spazzole rigide per pulire l'elettrodomestico.

II. Pulizia mensile del filtro per i grassi

ESSENZIALE: Pulire il filtro ogni mese può prevenire qualsiasi rischio di incendio.

Il filtro raccoglie grasso, fumo e polvere... quindi il filtro

influenza direttamente l'efficienza della cappa. Se non pulito, il residuo di grasso (potenzialmente infiammabile) si satura sul filtro. Pulirlo con un detergente per la casa.

III. Pulizia annuale del filtro a carbone attivo

Applicare SOLO all'elettrodomestico installato come unità di ricircolo (senza scarico verso l'esterno). Questo filtro trattiene gli odori e deve essere sostituito almeno una volta all'anno

a seconda della frequenza di utilizzo della cappa.

IV. Cambiare una lampadina

Togliere le viti sul vetro, togliere il vetro della cappa. Trovare la lampadina che deve essere sostituita: la troverete situata nel dispositivo di illuminazione che si trovava all'interno della sezione esposta della protezione.

Scollegare il punto di cablaggio della luce e rimuovere i portalampada e il cablaggio alla cappa. Importante: Non è possibile sostituire le lampadine singolarmente; sarà necessario richiedere le lampadine, i portalampada e il cablaggio come ricambio completo. (Luce a LED: max. 1,5 W)

Montare le lampadine di ricambio, i portalampada e il cablaggio nello stesso modo dei componenti. Poi ricollegare il punto di cablaggio della luce.

Rimontare il vetro della cappa e fissare le viti del vetro. Assicurarsi che le viti siano completamente serrate.

Anomalia	Causa	Cosa fare
La luce è accesa, ma la ventola non funziona	La pala della ventola è bloccata.	Spagnere l'elettrodomestico efare riparare solo da personale di assistenza qualificato.
	Il motore è danneggiato.
Sia la luce che la ventola non funzionano	Lampadina alogena bruciata.	Sostituire la lampada con un'altra di pari disponà.
	Il cavo di alimentazione si stacco.	Collegarlo di nuovo all'alimentazione.
Grave vibrazione dell'elettrodomestico	La pala della ventola è danneggiata.	Spagnere l'elettrodomestico e farlo riparare solo da personale di assistenza qualificato.
	Il motore della ventola non è fissato saldamente.	Spagnere l'elettrodomestico efare riparare solo da personale di assistenza qualificato.
	L'elettrodomestico non è appeso correttamente alla staffa.	Togliere l'elettrodomestico e verificare che lastaffa sia posizionata correttamente.
Potenza di aspirazione non Buona	Distanza eccessiva tra l'elettrodomestico e il piano di cottura	Regolare nuovamente la distance a 65-75 cm

Tecnologia	Wi-Fi
Norma	802.11 b/g/n
Banda(e) di frequenza [MHz]	2400 MHz - 2483,5 MHz
Potenza massima [mW]	100 mW

Informazioni sui prodotti per apparecchiature collegate in rete
consumo di energia del prodotto in standby in rete se tutte le porte di rete cablate sono collegate e tutte le porte di rete wireless sono attivate:	2 W
Come attivare la porta di rete wireless:	Se la cappa è stata registrata con l'APP, accendere la cappa per attivare la porta di rete wireless.
Come disattivare la porta di rete wireless:	Se la cappa è stata registrata con l'APP, spegnere la cappa per disattivare la porta di rete wireless. Se la cappa non è stata registrata con l'APP, la porta di rete wireless sareà disattivataanche se la cappa è accesa.

SERVIZIO ASSISTENZA CLIENTI

Se non è possibile identificare la causa dell'anomalia di funzionamento, spegnere l'elettrodomestico e contattare il servizio di assistenza.

NUMERO DI SERIE DEL PRODOTTO. Dove lo trovo?

È importante che comunichiate al Servizio di Assistenza il codice del vostro prodotto e il suo numero di serie (un codice di 16 caratteri che inizia con il numero 3), che si trova sul certificato di garanzia o sulla targhetta dei dati situata sull'elettrodomestico.

Aiuterà ad evitare viaggi inutili dei tecnici, risparmiando così (e in modo più significativo) le spese di chiamata corrispondenti.

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e componenti principali (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali.

Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

i RAEE non devono essere trattati come rifiuti domestici;

i RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE.

In caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati.
