BEDIENUNGSANLEITUNG HATS6CBS4BWIFI HAIER

EINBAU- UND BEDIENUNGSANLEITUNG

133EINBAU- UND BEDIENUNGSANLEITUNG

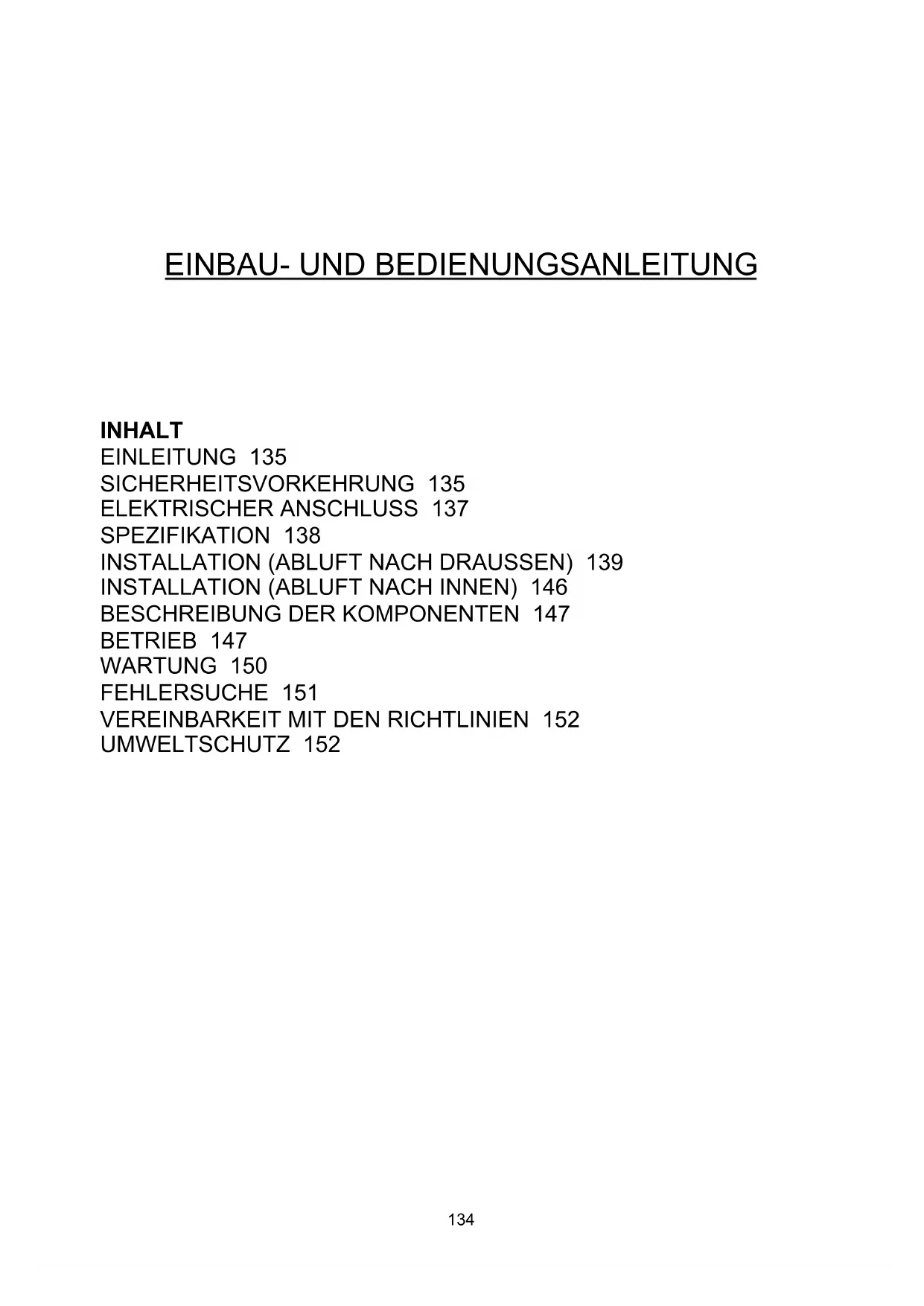

INHALT EINLEITUNG 135 SICHERHEITSVORKEHRUNG 135 ELEKTRISCHER ANSCHLUSS 137 SPEZIFIKATION 138

BESCHREIBUNG DER KOMPONENTEN 147

BETRIEB 147 WARTUNG 150 FEHLERSUCHE 151

VEREINBARKEIT MIT DEN RICHTLINIEN 152

UMWELTSCHUTZ 152 134EINLEITUNG Vielen Dank, dass Sie sich für diese Abzugshaube entschieden haben. Diese Bedienungsanleitung enthält notwendigen Anleitungen für die Installation, die Bedienung und die Wartung des Gerätes. Lesen Sie diese Bedienungsanleitung vor der Installation und Benutzung bitte durch, damit das Gerät richtig und sicher bedient werden kann. Diese Abzugshaube ist auch hochwertigen Werkstoffen und in einer schlanken Bauweise gefertigt. Ausgestattet mit einem großen, starken Elektromotor und einem Zentrifugalgebläse bietet sie starke Saugleistung, geräuscharmen Betrieb, einen austauschbaren Fettfilter sowie die einfache Montage. Hiermit erklärt die Candy Hoover Group Srl, dass die Funkausstattung der Richtlinie 2014/53/EU und den einschlägigen gesetzlichen Anforderungen (für den UKCA-Markt) entspricht. Der vollständige Text der Konformitätserklärung ist unter der folgenden Internet-Adresse verfügbar: www.candy-group.com SICHERHEITSVORKEHRUNGEN □ Kinder dürfen das Gerät niemals bedienen. □ Die Abzugshaube ist für den Hausgebrauch und nicht für Grill-Restaurants, Großküchen oder sonstigen gewerblichen Gebrauch geeignet. □ Die Abzugshaube und ihr Filter sollten regelmäßig gereinigt werden, damit sie in einem guten Zustand bleibt. □ Reinigen Sie die Abzugshaube gemäß den Angaben in dieser Bedienungsanleitung und vermeiden Sie Brandgefahr für das Gerät. □ Direktes Backen auf dem Gasherd ist untersagt. □ Für gute Be- und Entlüftung der Küche sorgen. □ Vergewissern Sie sich, dass das Stromkabel nicht beschädigt ist, bevor Sie das Gerät anschließen. Der Austausch eines defekten Stromkabels muss qualifiziertem Kundendienstpersonal vorbehalten sein. □ Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusamm

mit Geräten betrieben wird, die Gas oder Benzin verbrennen. □ Die Abluft sollte nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheizung verwendet wird. □ Vorschriften zur Abluft müssen befolgt werden.

135- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht

mit dem Gerät spielen. - Keine Gerichte unter der Abzugshaube flambieren. Die Dunstabzugshaube ist nicht für die Montage über einem Herd mit mehr als vier Kochfeldern ausgelegt. - Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen (gilt nicht für Geräte, die die abgesaugte Luft zurück in den Raum leiten). - Eine detaillierte Anweisung zur Reinigung und deren Häufigkeit. - Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechen

eser Anweisungen durchgeführt wird. - Keine Gerichte unter der Abzugshaube flambieren; - VORSICHT: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochen heiß werden. Gefahr von Stromschlägen ~ Dieses Gerät nur mit einer richtig geerdeten Steckdose verbinden. Wenden Sie sich im Zweifel an einen Fachelektriker. ~ Bei Zuwiderhandlung besteht Lebensgefahr, Brandgefahr oder Elektroschlaggefahr. Der Zweck dieser Lampe ist die Beleuchtung für die Verwendung des Produkts. Die in diesem Produkt verwendete Lampe ist nicht für die Beleuchtung eines Raumes geeignet. 136Elektrischer Anschluss Sämtliche Anschlüsse müssen durch einen Fachmann oder qualifizierten Elektriker vorgenommen werden. Vergewissern Sie sich vor dem Anschluss an das Stromnetz, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Direkter Anschluss Das Gerät muss mit einem allpoligen Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten direkt an das Stromnetz angeschlossen werden. Der Installateur muss sicherstellen, dass der Stromanschluss korrekt hergestellt wurde und dem Verdrahtungsplan und den Sicherheitsvorschriften entspricht. Das Netzkabel darf nicht geknickt oder gequetscht werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein vom Hersteller oder von seinem Service-Mitarbeiter empfohlenes ausgetauscht werden. WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet werden. Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das wie folgt gefärbt ist: Braun = L oder Spannungsführender Draht Blau = N oder Neutralleiter Grün und Gelb = E oder Erdung Die Sicherung muss für 3 Ampere ausgelegt sein. EUR

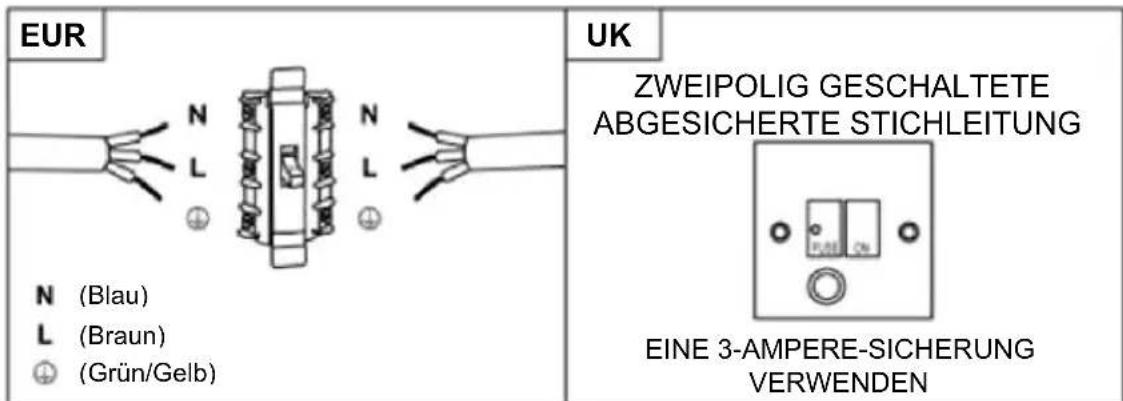

ZWEIPOLIG GESCHALTETE ABGESICHERTE STICHLEITUNG (Blau) (Braun) (Grün/Gelb) EINE 3-AMPERE-SICHERUNG VERWENDEN 137Standardmäßiges Montagezubehör Spez. Abbildung Menge Gehäuse

Oberer Abzug 1 Unterer Abzug 1 Untere Abzugshalterung

Obere Abzugshalterung

Aufhängeblech 1 φ8 Dübel φ8×φ6 Weiß

φ7,2Schrauben ST4,0×8

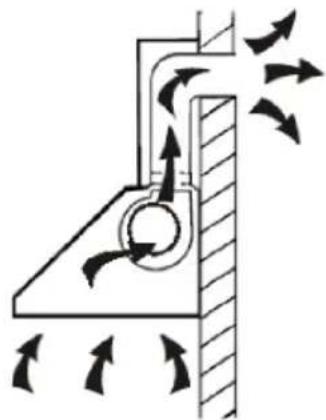

138INSTALLATION (Wandmontage) Wenn eine Maueröffnung nach draußen vorhanden ist, kann die Abzugshaube wie unten gezeigt über einen Abluftkanal (Emaille, Aluminium, flexibles Rohr aus unbrennbarem Material mit einem Innendurchmesser von 150 mm) an diese angeschlossen werden.

1. Schalten Sie vor der Installation das Gerät aus und ziehen Sie den

bzugshaube sollte für eine optimale Leistung 65-75 cm über der Kochfläche aufgehängt werden.

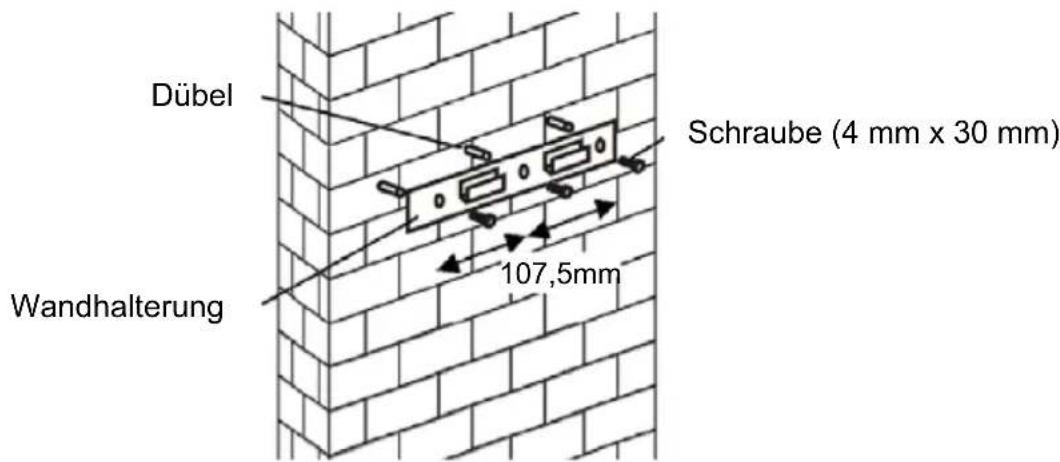

Sie die 3 x 8-mm-Löcher für die Aufnahme der Halterung. Verschrauben Sie die Halterung mit den beiliegenden Schrauben fest in der Wand. Dübel Schraube (4 mm x 30 mm) 107,5mm Wandhalterung 75cm 65cm 1394. Heben Sie die Abzugshaube an und hängen Sie sie in die Wandhalterung ein.

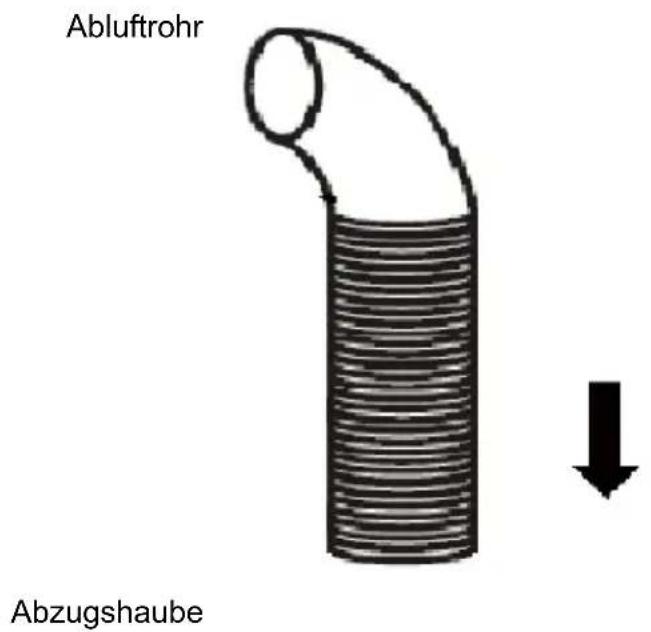

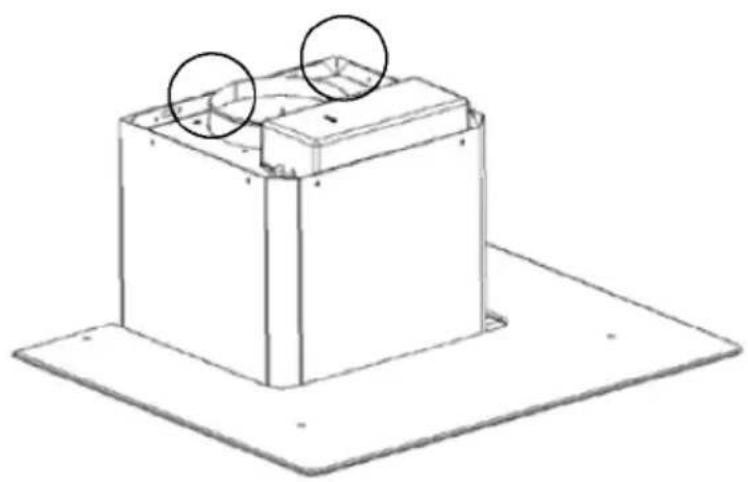

gen Sie das Ein-Wege-Ventil am Luftauslass der Abzugshaube. Verbinden Sie dann das Abluftrohr, wie nachstehend angezeigt, mit dem Ein-Wege-Ventil. Abluftrohr

i. Setzen Sie die Glasscheibe in der entsprechen Position oben auf der

ii. Mit vier (4) Schrauben und Unterlegscheibe befestigen. Di

chrauben nicht zu fest anziehen, um Risse in der Glasscheibe z

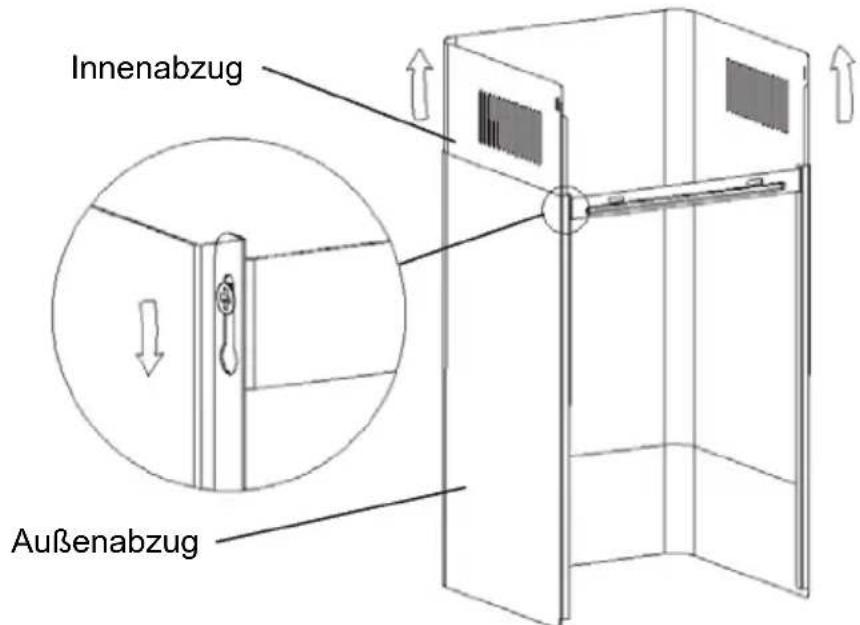

i. Stecken Sie den inneren in den äußeren Abzugskanal. Dann d

nneren Abzug nach oben heraus ziehen. Entsprechend der gewünschten Höhe anpassen.

i. Den Abzug schieben, um die Abzugshöhe anzupassen. Sobald di

forderliche Höhe erreicht ist, hängen Sie die Befestigungsöffnung, wie in den nachstehenden Abbildung gezeigt, in di

efestigungsschraube ein. Innenabzug Außenabzug

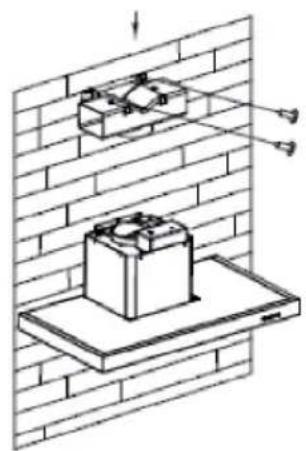

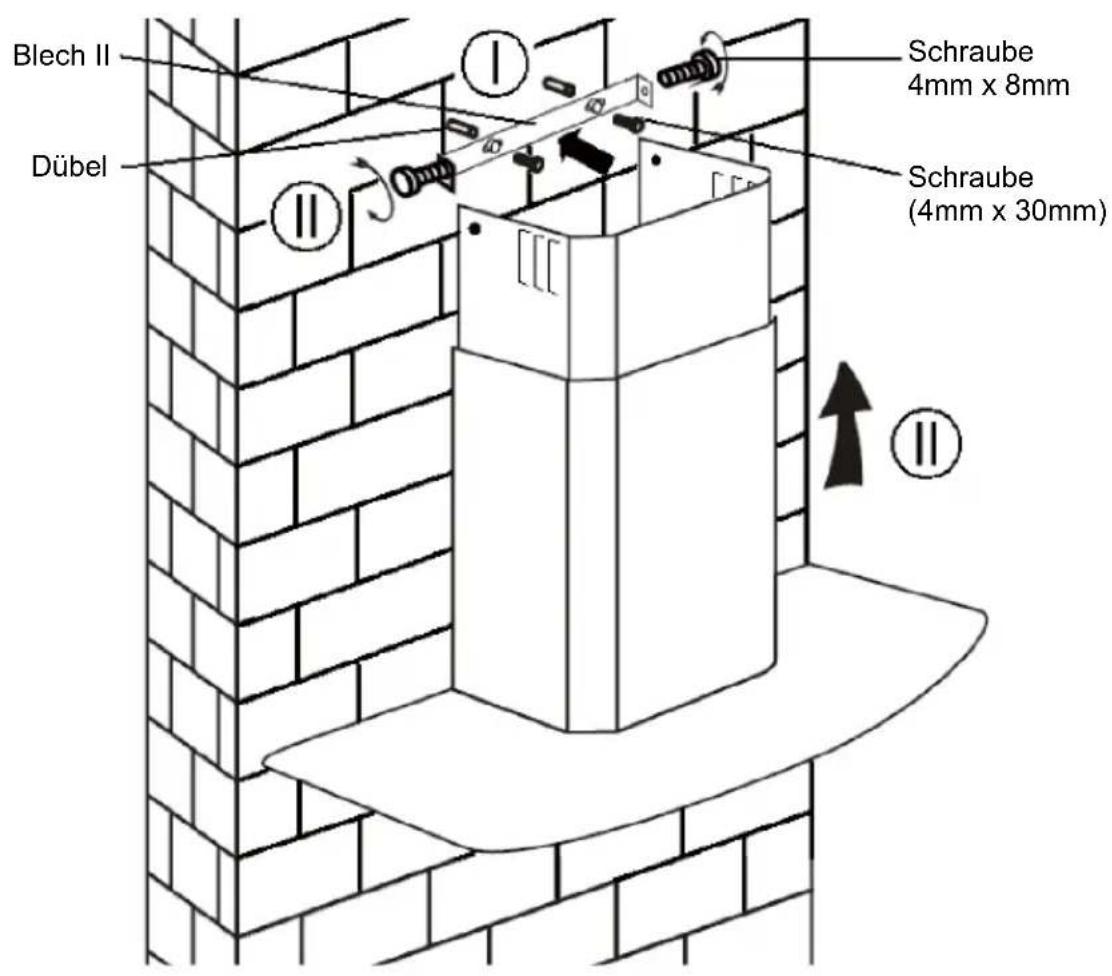

i. Bohren Sie 2 x 8-mm-Löcher für die Aufnahme von Blech II.

Verschrauben Sie Blech II mit den beiden (2) beiliegenden Schrauben fest in der Wand.

ii. Montieren Sie den Abzug an der Haube und befestigen Sie ihn mit

zwei (2) Schrauben. Blech II Schraube 4mm x 8mm Dübel Schraube (4mm x 30mm) 142Standardmäßiges Montagezubehör Spez. Abbildung Menge Windabweiser

143MONTAGE (WINDABWEISER): Der Windabweiser gilt als im Lieferumfang enthalten und nicht als optional.

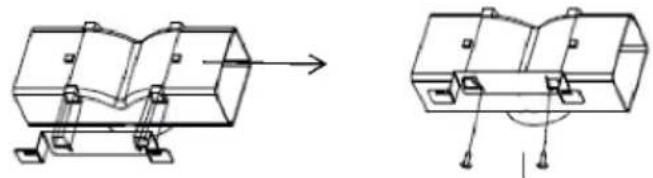

1. Biegen Sie vor der Montage beide Enden der Halterung wie unten dargestellt:

Sie die Halterung mit 2 mitgelieferten Schrauben (ST3,5x12 mm) am T-förmigen Kunststoffabzug.

e 2 Löcher für die Dübel und schrauben Sie die Halterung mit 2 mitgelieferten Schrauben (ST4x30 mm) an der Wand fest.

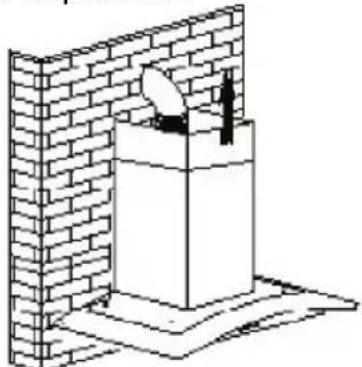

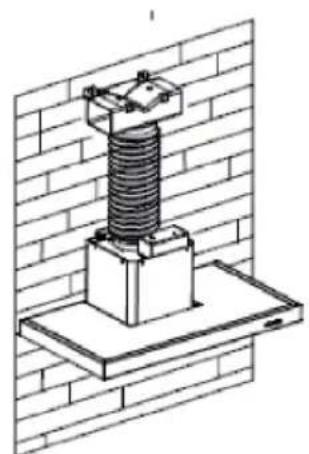

Sie das Abluftrohr wie unten gezeigt am Luftauslass der Dunstabzugshaube:

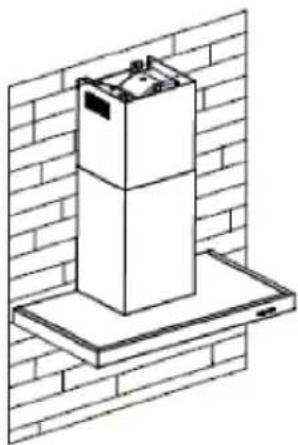

ie den Abzug an der Haube und befestigen Sie ihn. 144o „Bitt e beachten Sie: Der T-förmige Kunststoffauslass und die V-Klappen können nicht gleichzeitig verwendet werden. Sie können sie auf zwei verschiedene Arten nutzen: 1) V-Klappe am vorhandenen Auslass anbringen; 2) T-förmigen Kunststoffauslass verwenden und keine V-Klappe anbringen.“ o „Hinweis: Das Produkt ist mit einem V-Klappen-Zubehör ausgestattet. Dieses Zubehör ist für die Installation, den Betrieb und die Verwendung des Produkts nicht zwingend erforderlich.“ 145INSTALLATION (ABLUFT NACH INNEN) Wenn Sie keinen Abzug ins Freie haben, wird das Abluftrohr nicht benötigt. Die Montage ist der im Abschnitt „INSTALLATION (ABLUFT NACH DRAUSSEN)“ beschriebenen vergleichbar. Aktivkohlefilter schließen unangenehme Gerüche ein. Bevor der Aktivkohlefilter installiert wird, muss zuerst der Fettfilter abgenommen werden. Die Sperre drücken und nach unten ziehen. Den Aktivkohlefilter in das Gerät einstecken und im Uhrzeigersinn drehen. Den Vorgang auf der anderen Seite wiederholen. HINWEIS: o Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verursachen. o Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt. SCHLIESSEN

146BESCHREIBUNG DER KOMPONENTEN

Taste „Niedrige Geschwindigkeit“

Für die Belüftung der Küche. Geeignet für das Sieden und Garen mit geringer Dunstentwicklung.

Taste „Mittlere Geschwindigkeit“ Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen.

Taste „Hohe Geschwindigkeit“

Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung. Boost 1 (Geschwindigkeit 4)

Drücken Sie die Geschwindigkeitstaste B 1, die Hintergrundbeleuchtung der Taste leuchtet auf, und die Dunstabzugshaube arbeitet im Boost-Modus.

Boost 2 (Geschwindigkeit 5)

Drücken Sie die Geschwindigkeitstaste B 2, die Hintergrundbeleuchtung der Taste leuchtet auf, und die Dunstabzugshaube arbeitet im Boost-Modus.

Kurzes Drücken, um Beleuchtung an- und auszuschalten Schnell-Timer: Drücken Sie die Lichttaste 3 Sekunden lang. Die Tasten für die Gebläsegeschwindigkeit blinken und zählen bis zu 5 Minuten herunter, nach 5 Minuten schalten sich der Motor und das Licht automatisch aus und es ertönt ein dreimaliger Signalton.

Verbindu ng mit dem WLAN Drücken Sie lange das WLAN -Symbol und öffnen Sie in den Verbindungsmodus: Die Hintergrundbeleuchtung des WLAN

Symbols blinkt und zeigt an, dass die Verbindung hergestellt wird. Wenn die Hintergrundbeleuchtung des WLAN -Symbols leuchtet, wurde die Verbindung hergestellt. Dasselbe gilt für den Standby -Modus; drücken Sie erneut lange auf das WLAN-Symbol und die Verbindung wird beendet. 147K ONFIGURATION 2 STANDBY-MODUS. Nach der Verbindung mit der Stromquelle ist das Gerät im STANDBY-MODUS.

Taste „Niedrige Geschwindigkeit“

Für die Belüftung der Küche. Geeignet für das Sieden und Garen mit geringer Dunstentwicklung.

Taste „Mittlere Geschwindigkeit“

Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen.

Taste „Hohe Geschwindigkeit“

Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung.

Booster -Funktion Diese Haube hat eine Booster-Funktion. Um den Booster zu aktivieren, drücken Sie B bis zur höchsten Geschwindigkeit 4. Während die Haube in Betrieb ist, wird die Geschwindigkeit 5 Minuten lang erhöht, bevor sie sich wieder verlangsamt wird.

Kurzes Drücken, um Beleuchtung an- und auszuschalten Schnell-Timer: Drücken Sie die Lichttaste 3 Sekunden lang. Die Tasten für die Gebläsegeschwindigkeit blinken und zählen bis zu 5 Minuten herunter, nach 5 Minuten schalten sich der Motor und das Licht automatisch aus und es ertönt ein dreimaliger Signalton.

Verbindung mit dem WLAN

Drücken Sie lange das WLAN -Symbol und öffnen Sie in den Verbindungsmodus: Die Hintergrundbeleuchtung des WLAN -Symbols blinkt und zeigt an, dass die Verbindung hergestellt wird. Wenn die Hintergrundbeleuchtung des WLAN -Symbols leuchtet, wurde die Verbindung hergestellt. Dasselbe gilt für den Standby -Modus; drücken Sie erneut lange auf das WLAN -Symbol und die Verbindung wird beendet. 148Laden Sie die hOn -App herunter Laden Sie zunächst die hOn-APP herunter und installieren Sie sie auf Ihrem Handy oder Tablet. Dann melden Sie Ihre Dunstabzugshaube an. HINWEIS

Die Abbildung der Dunstabzugshaube dient nur zu Illustrationszwecken. Sie weicht möglicherweise vom gekauften Produkt ab.

1- Drücken Sie die WLAN-Taste, bis das Symbol zu blinken beginnt.

Wenn die Kopplung abgeschlossen ist, leuchtet das WLAN-Symbol. 149WARTUNG Vor der Reinigung muss das Gerät ausgeschaltet und der Stecker gezogen werden.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch, angefeuchtet mit handwarmem, milden Seifenwasser oder einem Haushaltsreiniger. Das Gerät niemals mit Metallpads, Chemikalien, Scheuermitteln oder einer harten Bürste reinigen.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Um Brandgefahr zu vermeiden, sollte der Filter monatlich gereinigt werden. Im Filter sammeln sich Fett, Rauch und Staub... somit wirkt der Filter sich direkt auf die Leistung der Abzugshaube aus. Wenn er nicht gereinigt wird, verstopfen (möglicherweise entzündliche) Fettrückstände den Filter. Reinigen Sie ihn mit Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

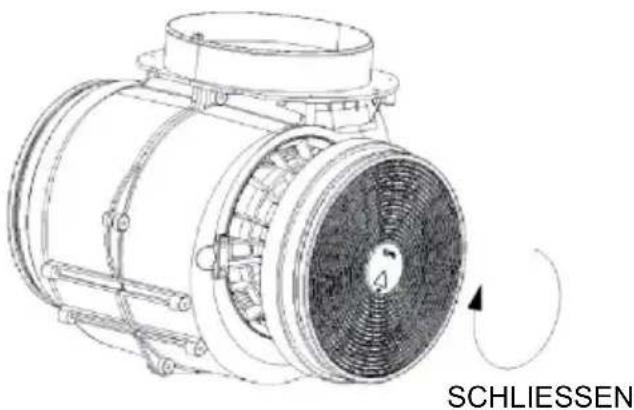

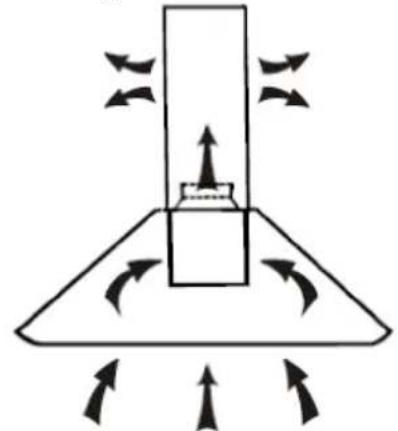

AUSSCHLIESSLICH für Geräte, die als Umlufthauben montiert sind (keine Entlüftung ins Freie). Der Filter beseitigt Gerüche und muss, abhängig von der Häufigkeit der Verwendung des Herds, mindestens einmal jährlich ausgetauscht werden.

IV. Wechseln der Glühbirne

Die Schrauben am Glas lösen und das Glas abnehmen. Ermitteln Sie die Glühbirne, die ausgetauscht werden muss. Sie befindet sich in dem Beleuchtungskörper im freigelegten Bereich des Abzugs. Lösen Si e die Verkabelung und nehmen Sie die Leuchtenhalter und das Kabel aus der Haube. Wichtig: Die Glühbirnen können nicht einzeln ausgetauscht werden, das heißt, Glühbirnen, Halter und Verkabelung müssen als kompletter Satz ausgetauscht werden. (LED-Beleuchtung: MAX. 1,5 W). Montieren Sie die Ersatzbirnen, Halter und Verkabelung entsprechend den Originalteilen. Schließen Sie die Verkabelung dann wieder an. 150Die Glashaube wieder einsetzen und mit den Glasschrauben verschrauben. Die Schrauben müssen vollständig angezogen sein. FEHLERSUCHE Fehler Ursache Lösung Licht an, aber Gebläse läuft nicht. Gebläseschaufel blockiert. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Der Motor ist beschädigt. Beide Lichter an, aber Gebläse läuft nicht. Halogenbirne durchgebrannt. Gegen eine Birne mit identischer Leistung austauschen. Stromkabel lose. In die Steckdose einstecken. Starke Vibrationen des Gerätes. Gebläseschaufel beschädigt. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Gebläsemotor nicht richtig befestigt. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Die Haube ist nicht richtig in die Halterung eingehängt. Die Haube abnehmen und die Position der Halterung überprüfen. Schlechte Absaugleistung. Distanz zwischen Gerät und Kochfeld zu groß. Distanz neu anpassen: 65 bis 75 cm. Technologie WLAN Standard 802.11 b/g/n Frequenzbandbereich(e) [MHz] 2400 MHz - 2483,5 MHz Maximale Leistung [mW] 100 mW Produktinformationen für vernetzte Geräte Stromverbrauch des Produkts im vernetzten Standby-Modus, wenn alle verkabelten Netzwerkanschlüsse verbunden und alle drahtlosen Netzwerkanschlüsse aktiviert sind:

So aktivieren Sie einen drahtlosen Netzwerkanschluss: Wenn die Haube mit der APP angemeldet wurde, schalten Sie sie ein, um den drahtlosen Netzwerkanschluss zu aktivieren. So deaktivieren Sie einen drahtlosen Netzwerkanschluss: Wenn die Haube mit der APP angemeldet wurde, schalten Sie sie aus, um den drahtlosen Netzwerkanschluss zu deaktivieren. Wenn die Haube nicht mit der APP angemeldet wurde, wird der drahtlose Netzwerkanschluss deaktiviert, auch wenn die Haube eingeschaltet ist. 151KUNDENDIENST Falls Sie die Ursache des Fehlers nicht ermitteln können, schalten Sie das Gerät bitte aus und wenden Sie sich an den Kundendienst. PRODUKT-SERIENNUMMER Wo finde ich sie? Es ist wichtig, dass Sie dem Kundendienst Ihren Produktcode und die Seriennummer nennen (ein 16-stelliger Code, der mit „3“ beginnt). Diese Angaben können Sie der Garantiekarte oder dem Typenschild am Gerät entnehmen. Auf diese Weise werden unnötiger Aufwand für die Techniker und (am Wichtigsten) unnötige Telefon-/Kommunikationskosten vermieden. Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik- Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln. Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.
