Produkttyp	Dunstabzugshaube
Marke	Haier
Modell	HATS6DCS56B
Breite	60 cm
Tiefe	50 cm
Höhe	30 cm (min.) - 40 cm (max.)
Gewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	150 W
Beleuchtungsleistung	2 x 1,5 W LED
Maximale Luftförderleistung	650 m³/h
Geräuschpegel (max. Geschwindigkeit)	65 dB(A)
Anzahl der Geschwindigkeiten	3
Bedienelemente	Elektronische Touch-Tasten
Abluftmodus	Abluft / Umluft
Fettfilter	Aluminium, waschbar
Aktivkohlefilter	Optional, austauschbar
Energieeffizienzklasse	A
Jährlicher Energieverbrauch	45 kWh
Rohrdurchmesser	150 mm
Installationstyp	Unterbauschränke / Wandmontage
Wartung	Fettfilter monatlich reinigen; Aktivkohlefilter alle 3-6 Monate austauschen
Sicherheitsmerkmale	Automatische Ausschalttimer, Motorüberhitzungsschutz
Ersatzteile	Fettfilter, Aktivkohlefilter, LED-Leuchtmittel erhältlich bei Haier Servicezentren

Häufig gestellte Fragen - HATS6DCS56B HAIER

Wie installiere ich die Dunstabzugshaube Haier HATS6DCS56B?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Haube muss mindestens 65 cm über Elektroherden und 75 cm über Gasherden montiert werden. Stellen Sie eine ordnungsgemäße Verrohrung für den Abluftbetrieb sicher oder installieren Sie Aktivkohlefilter für den Umluftbetrieb.

Wie oft sollte ich den Fettfilter reinigen?

Der Aluminium-Fettfilter sollte bei normaler Nutzung jeden Monat gereinigt werden. Sie können ihn in der Spülmaschine oder von Hand mit warmem Seifenwasser waschen. Stellen Sie sicher, dass er vollständig getrocknet ist, bevor Sie ihn wieder einsetzen.

Kann ich die Haube ohne Abluftkanal verwenden?

Ja, Sie können die Haube im Umluftbetrieb verwenden. Sie müssen Aktivkohlefilter (separat erhältlich) installieren, um Gerüche zu absorbieren. Die Filter sollten alle 3-6 Monate ausgetauscht werden.

Welche Art von Leuchtmitteln verwendet die Haube?

Die Haube verwendet LED-Leuchtmittel (je 1,5 W). Sie sind integriert und sollten bei Defekt von einem Techniker ausgetauscht werden. Versuchen Sie nicht, sie selbst zu wechseln.

Wie laut ist die Haier HATS6DCS56B?

Der Geräuschpegel erreicht bis zu 65 dB(A) bei maximaler Geschwindigkeit. Bei niedrigeren Stufen ist sie leiser und eignet sich daher für offene Küchen.

Wie lang ist die Garantiezeit für diese Haube?

Haier bietet eine Standard-2-Jahres-Garantie auf Herstellungsfehler. Registrieren Sie Ihr Produkt auf der Haier-Website, um die Garantie zu aktivieren. Eine verlängerte Garantie kann verfügbar sein.

Wie erhalte ich das Benutzerhandbuch?

Das Benutzerhandbuch ist kostenlos zum Download auf notice-facile.com oder der offiziellen Haier-Website verfügbar. Sie können auch eine gedruckte Kopie beim Kundendienst anfordern.

Was soll ich tun, wenn die Haube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und den Schutzschalter. Wenn sie immer noch nicht funktioniert, versuchen Sie, die Haube zurückzusetzen, indem Sie sie für einige Minuten ausschalten. Wenn das Problem weiterhin besteht, kontaktieren Sie den Haier-Kundendienst für technische Unterstützung.

Kann ich den Aktivkohlefilter waschen?

Nein, Aktivkohlefilter können nicht gewaschen werden. Sie müssen alle 3-6 Monate je nach Nutzung ausgetauscht werden. Das Waschen beschädigt die Kohle und verringert die Wirksamkeit.

Ist die Haube für einen Gasherd geeignet?

Ja, aber stellen Sie sicher, dass der Abstand zwischen der Haube und dem Gasherd mindestens 75 cm beträgt. Befolgen Sie die Installationsrichtlinien, um Brandgefahr zu vermeiden und eine ordnungsgemäße Belüftung zu gewährleisten.

BEDIENUNGSANLEITUNG HATS6DCS56B HAIER

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

INHALT

SICHERHEITSVORKEHRUNGEN....53 ELEKTRISCHE INSTALLATION....55 INSTALLATION (Wandmontage)....57 INSTALLATION (LUFTFÜHRUNG)......62 INSTALLATION (ENTLÜFTUNG INNEN) 64 BESCHREIBUNG DER BAUTEILE....65 BETRIEB 65 INSTANDHALTUNG 66 FEHLERBEHEBUNG....67 KUNDENDIENST....67

EINFÜHRUNG

Vielen Dank, dass Sie sich für diese Dunstabzugshaube entschieden haben.

Diese Bedienungsanleitung soll Ihnen alle notwendigen Anweisungen zur Installation, Verwendung und Wartung des Gerätes geben. Um das Gerät ordnungsgemäß und sicher zu betreiben, lesen Sie bitte diese Bedienungsanleitung vor der Installation und Verwendung sorgfältig durch. Die Dunstabzugshaube besteht aus hochwertigen Materialien und ist in einem schlanken Design ausgeführt. Sie ist mit einem leistungsstarken Elektromotor und Radialventilator ausgestattet, bietet zudem eine starke Saugleistung, einen geräuscharmen Betrieb, einen Antihaft-Fettfilter und lässt sich einfach montieren.

SICHERHEITSVORKEHRUNGEN

• Lassen Sie niemals Kinder die Maschine bedienen.
• Die Dunstabzugshaube ist nur für den häuslichen Gebrauch vorgesehen und nicht für andere Zwecke wie Grillpartys, Feinkostgeschäfte oder eine gewerbliche Nutzung geeignet.
• Die Dunstabzugshaube und ihr Filter müssen regelmäßig gereinigt werden, damit sie einwandfrei funktionieren.
• Reinigen Sie die Dunstabzugshaube gemäß Bedienungsanleitung und bewahren Sie das Gerät vor Verbrennungsgefahr.
• Das Gerät ist nicht für die Anwendung mit einem Gaskochfeld vorgesehen. Bitte sorgen Sie für eine gute Belüftung in der Küche.
• Vergewissern Sie sich vor dem Anschluss dieses Gerätes, dass das Netzkabel nicht beschädigt ist. Ein beschädigtes Netzkabel darf nur von qualifiziertem Servicepersonal ausgetauscht werden.
• Es muss eine ausreichende Belüftung des Raumes gewährleistet sein, wenn die Abzugshaube gleichzeitig

mit Geräten zur Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

• Die Luft darf nicht in einen Rauchabzug geleitet werden, der zur Absaugung von Rauch aus Geräten zur Verbrennung von Gas oder anderen Brennstoffen verwendet wird. • Vorschriften über den Luftaustritt sind zu erfüllen.
• Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht am Gerät herumspielen.
• Flambieren Sie nicht unter der Dunstabzugshaube.
• Die Dunstabzugshaube ist nicht für die Installation über einem Kochfeld mit mehr als vier Kochstellen vorgesehen.
• Diese müssen eine ausreichende Belüftung des Raums gewährleisten, wenn die Dunstabzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen (gilt nicht für Geräte, die nur die Luft zurück in den Raum leiten).
• Einzelheiten zur Art und Häufigkeit der Reinigung.
• Es besteht Brandgefahr, wenn die Reinigung nicht vorschriftsmäßig durchgeführt wird.
• Flambieren Sie nicht unter der Dunstabzugshaube.
• ACHTUNG: Während des Betriebs können zugängliche Teile des Kochgeräts heiß werden.

Stromschlaggefahr

- Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Lassen Sie sich im Zweifelsfall von einem entsprechend qualifizierten Ingenieur beraten.

- Bei Nichtbeachtung dieser Anweisung besteht die Gefahr schwerer oder sogar tödlicher Verletzungen oder eines Brandes.

ELEKTRISCHE INSTALLATION

Alle Installationen müssen von einer kompetenten Person oder einem qualifizierten Elektriker durchgeführt werden. Stellen Sie vor dem Anschluss des Netzteils sicher, dass die Netzspannung der Spannung auf dem Typenschild entspricht.

Direkter Anschluss

Das Gerät muss mit einem allpoligen Trennschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten direkt an das Netz angeschlossen werden.

Der Installateur muss sicherstellen, dass die korrekte elektrische Verbindung hergestellt wurde und dem Schaltplan entspricht.

Das Kabel darf weder geknickt noch gequetscht werden.

Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel auf Beschädigungen. Ein beschädigtes Netzkabel darf nur durch ein Spezialkabel ausgetauscht werden, das entweder beim Händler oder bei seinem technischen Kundendienst erhältlich ist.

WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet werden. Dieses

Gerät wird mit einem 3-adrigen Netzkabel geliefert, das wie folgt gefärbt ist:

Braun = L oder Live (spannungsführend)

Blau = N oder Neutral

Grün und Gelb = E oder Erde

Die Sicherung muss für 3 Ampere ausgelegt sein.

Liste der standardmäßigen Zubehörteile

Teil	Darstellung	Menge
Gehäuse 1
Oberer Abzug 1
Unterer Abzug 1
Untere Abzugshalterung 1
Obere Abzugshalterung 1
Kabelführung 1
∅ 8 Dübel∅ 8 × ∅ 6 weiß		9
Schrauben ST4.0×30 9
∅ 7.2 SchraubenST4.0×8		2
Luftauslass 1
Aktivkohlefilter 2

Wenn Sie einen Auslass nach außen haben, kann Ihre Abzugshaube wie unten abgebildet über einen Absaugkanal (Emaille, Aluminium, Flexrohr oder feuerfestes Material mit einem Innendurchmesser von 150 mm) angeschlossen werden.

1. Schalten Sie das Gerät vor der Installation aus und ziehen Sie den Stecker aus der Steckdose.

1. Um eine optimale Wirkung zu erzielen, sollte die Abzugshaube in einem Abstand von 65~75 cm von der Kochstelle montiert werden.

1. Bohren Sie 3 x 8 mm Löcher für die Aufnahme der Halterung. Schrauben Sie die Halterung mit den mitgelieferten Schrauben an der Wand fest.

1. Hängen Sie die Dunstabzugshaube am Haken der Wandhalterung auf.

1. Befestigen Sie das Einwegeventil am Abluftrohr der Dunstabzugshaube. Befestigen Sie dann das Abluftrohr wie unten gezeigt am Einwegeventil.

Abluftrohr

i. Bringen Sie das Glas am vorgesehenen Platz oben an der Dunstabzugshaube an.

ii. Befestigen Sie es mit 4 Schrauben und Unterlegscheiben. Ziehen Sie die Schrauben nicht zu fest an, um Schäden am Glas zu vermeiden.

i. Setzen Sie den inneren Abzug in den äußeren Abzug ein und ziehen Sie den inneren Abzug nach oben heraus. Stellen Sie die gewünschte Höhe ein.

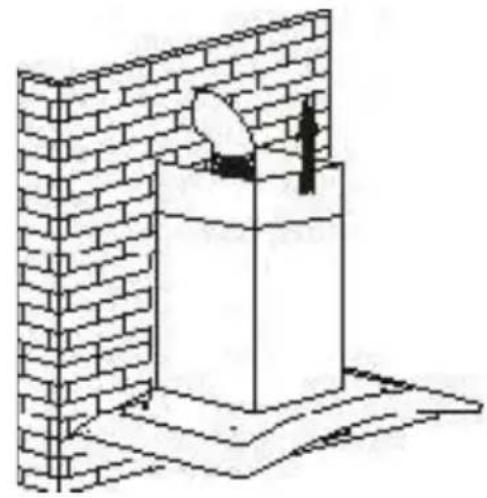

ii. Verschieben des Abzugs zur Einstellung der Abzugshöhe. Wenn die von Ihnen gewünschte Höhe erreicht ist, führen Sie die Befestigungsschrauben wie in den folgenden Bildern gezeigt in die Befestigungsöffnung ein.

8.

Bohren Sie 2 x 8 mm Löcher für die Aufnahme der Platte II. Schrauben Sie die Platte II mit den 2 mitgelieferten Schrauben an der Wand fest.

i. Montieren Sie den Abzug am Gerät und befestigen Sie ihn mit 2 Schrauben.

Liste der standardmäßigen Zubehörteile

Teil	Darstellung	Menge
Luftleitblech 1
Halterung 1
∅ 8 Dübel∅ 8× ∅ 6 weiß		2
Schrauben ST4.0×30		2
Schrauben ST3.5×12 2

INSTALLATION (LUFTFÜHRUNG)

Die Luftführung ist im Lieferumfang enthalten und nicht optional.

1. Biegen Sie vor der Installation beide Enden der Halterung wie unten gezeigt zurecht:

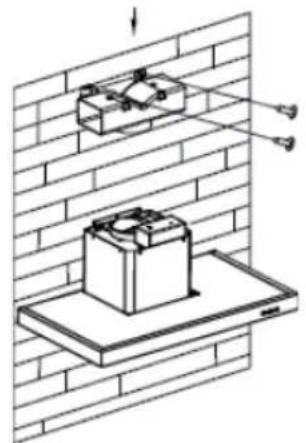

1. Befestigen Sie die Halterung am T-förmigen Kunststoffauslass mit 2 mitgelieferten ST3,5x12mm-Schrauben.

1. Bohren Sie 2 Löcher für die Dübel und schrauben Sie die Halterung dann mit 2 mitgelieferten ST4x30mm-Schrauben an der Wand fest.

1. Befestigen Sie das Abluftrohr wie unten gezeigt am Luftauslass der Dunstabzugshaube:

1. Installieren Sie den Abzug am Gerät und befestigen Sie ihn.

- Bitte beachten Sie: T-förmiger Kunststoffauslass und V-Klappen können nicht gleichzeitig verwendet werden. Sie können sie auf zwei Arten verwenden:

1. V-Klappe zum vorhandenen Auslass hinzufügen:
2. T-förmigen Kunststoffauslass verwenden, keine V-Klappe hinzufügen.

- Hinweis: Das Produkt ist mit V-Klappen-Zubehör ausgestattet. Dieses Zubehör ist für die Installation, den Betrieb und die Verwendung des Produkts nicht zwingend notwendig.

INSTALLATION (ENTLÜFTUNG INNEN)

Wenn Sie keinen Auslass nach außen haben, ist kein Abluftrohr erforderlich. Die Installation entspricht der im Abschnitt „INSTALLATION (ENTLÜFTUNG AUSSEN)“ beschriebenen Vorgehensweise.

Ein Aktivkohlefilter kann zur Geruchsbindung eingesetzt werden.

Um den Aktivkohlefilter zu installieren, sollte zuerst der Fettfilter entfernt werden. Drücken Sie auf die Verriegelung und ziehen Sie sie nach unten.

Setzen Sie den Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie diesen Vorgang auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Andernfalls könnte er sich lösen und zu einer Gefahr werden. o Bei angeschlossenem Aktivkohlefilter wird die Saugleistung reduziert

BETRIEB

STANDBY-MODUS

Nach dem Einstecken leuchten alle Beleuchtungen auf, das System befindet sich im STANDBY-MODUS.

1 Taste für niedrige Geschwindigkeit

Es wird zur Belüftung der Küche verwendet. Es ist zum Kochen geeignet und für Kochvorgänge, die nicht viel Dampf erzeugen.

2 Mittlere Geschwindigkeitstaste

Die Luftstromgeschwindigkeit ist ideal für die Belüftung im Standardkochbetrieb.

3 Hochgeschwindigkeitstaste

Wenn eine hohe Rauch- oder Dampfdichte entsteht, drücken Sie die Hochgeschwindigkeitstaste für eine hochwirksame Belüftung.

B Booster-Funktion

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf die Geschwindigkeit 4, geben Sie die höchste Geschwindigkeit ein, während die Motorhaube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie die Geschwindigkeit verlangsamen.

Licht

Kurzes Drücken für die Beleuchtung ein/aus

Schnelltimer: Halten Sie die Lichttaste 3 Sekunden lang gedrückt. Die Tasten für die Lüftergeschwindigkeit blinken und zählen in 5 Minuten herunter. Nach 5 Minuten schalten sich Motor und Licht automatisch mit drei Summertönen aus.

INSTANDHALTUNG

Schalten Sie vor dem Reinigen das Gerät aus und ziehen Sie den Netzstecker.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch, das mit handwarmem, mildem Seifenwasser oder Haushaltsreiniger befeuchtet ist. Verwenden Sie zur Reinigung des Geräts niemals Metallpads, Chemikalien, scheuerndes Material oder harte Bürsten.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Reinigen Sie den Filter jeden Monat, um eine Brandgefahr zu vermeiden.

Im Filter sammeln sich Fett, Rauch und Staub.... somit hat der Filter direkten Einfluss auf die Effizienz der Dunstabzugshaube. Wird der Filter nicht gereinigt, lagern sich die (potenziell brennbaren) Fettrückstände im Filter ab. Reinigen Sie den Filter mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dies gilt ausschließlich für Geräte, die im Umluftmodus betrieben werden (keine Abluft nach außen). Der Aktivkohlefilter fängt Gerüche ab und muss mindestens einmal im Jahr ausgetauscht werden,

je nachdem, wie häufig die Dunstabzugshaube verwendet wird.

IV. Auswechseln des Leuchtmittels

Lösen Sie die Schrauben der Glasabdeckung und entfernen Sie diese. Machen Sie die auszutauschende Glühbirne ausfindig, die sich im Lampensockel im freiliegenden Teil der Abdeckung befindet.

Trennen Sie die Verkabelung und entfernen Sie den Lampensockel und die Verdrahtung von der Abdeckung. Wichtig! Es ist nicht möglich, die Glühbirnen einzeln auszutauschen. Die Glühbirnen, die Lampenfassungen und die Verkabelung müssen als komplettes Bauteil ausgetauscht werden. (LED-Licht: MAX 1,5 W)

Montieren Sie die Ersatzlampen, Lampenfassungen und Kabel entsprechend des Original-Bauteils. Schließen Sie anschließend die Verdrahtung erneut an.

Setzen Sie die Glashaube wieder auf, und ziehen Sie die Glasschrauben an. Vergewissern Sie sich, dass die Schrauben vollständig angezogen sind.

FEHLERBEHEBUNG

Störung	Ursache	Lösung
Die Leuchte geht an, aber das Gebläse läuft nicht	Der Gebläseflügel ist blockiert.	Schalten Sie das Gerät aus und lassen Sie es ausschließlich durch qualifiziertes Servicepersonal reparieren.
	Der Motor ist defekt.
Sowohl Licht als auch Gebläse funktionieren nicht.	Die Halogen-Glühbirne ist durchgebrannt.	Ersetzen Sie die Glühbirne durch eine mit entsprechender Leistung.
	Das Netzkabel löst sich.	Stecken Sie das Netzkabel wieder ein.
Starke Vibrationen des Gerätes	Der Gebläseflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es ausschließlich durch qualifiziertes Servicepersonal reparieren.
	Der Gebläsemotor ist nicht korrekt befestigt.	Schalten Sie das Gerät aus und lassen Sie es ausschließlich durch qualifiziertes Servicepersonal reparieren.
	Das Gerät ist nicht ordnungsgemäß an der Halterung aufgehängt.	Nehmen Sie das Gerät ab und überprüfen Sie, ob sich die Halterung an der richtigen Stelle befindet.
Die Saugleistung ist nicht ausreichend	Zu großer Abstand zwischen Gerät und Kochfeld	Passen Sie den Abstand auf 65-75 cm an.

KUNDENDIENST

Wenn Sie die Ursache der Betriebsstörung nicht feststellen können, schalten Sie das Gerät aus und wenden Sie sich an den Kundendienst.

SERIENNUMMER DES PRODUKTS. Wo befindet sich die Seriennummer? Es ist wichtig, dass Sie dem Kundendienst Ihren Produktcode und die Seriennummer (ein 16-stelliger Code, der mit der Nummer 3 beginnt) mitteilen; diese finden Sie auf dem Garantiezertifikat oder auf dem Typenschild am Gerät. Dies trägt dazu bei, unnötige Anfahrten für Techniker und damit (und insbesondere) anfallende Kosten zu vermeiden.

Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EC für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Die WEEE umfasst sowohl umweltschädliche Stoffe (die negative Auswirkungen auf die Umwelt haben) als auch grundlegende Komponenten (die recyclingfähig sind). Elektro- und Elektronik-Altgeräte sollten immer einer speziellen

Behandlung unterzogen werden, um alle Schadstoffe zu entfernen und ordnungsgemäß zu entsorgen und alle Materialien zurückzugewinnen und zu recyceln.

Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem Umweltproblem werden. Daher sollten unbedingt einige Grundregeln beachtet werden:

Elektro- und Elektronik-Altgeräte dürfen nicht als Hausmüll entsorgt werden;

Elektro- und Elektronik-Altgeräte sollten bei den vorgesehenen Sammelstellen der Kommune oder den von ihr beauftragten Unternehmen abgegeben werden. In vielen Ländern ist es unter Umständen möglich, große Elektro- und Elektronik-Altgeräte zu Hause abholen zu lassen.

In vielen Ländern können beim Kauf eines neuen Geräts Altgeräte im Tausch kostenlos an den Händler zurückgegeben werden, solange das Gerät demselben Typ entspricht und über die gleichen Funktionen wie das gelieferte Gerät verfügt.
