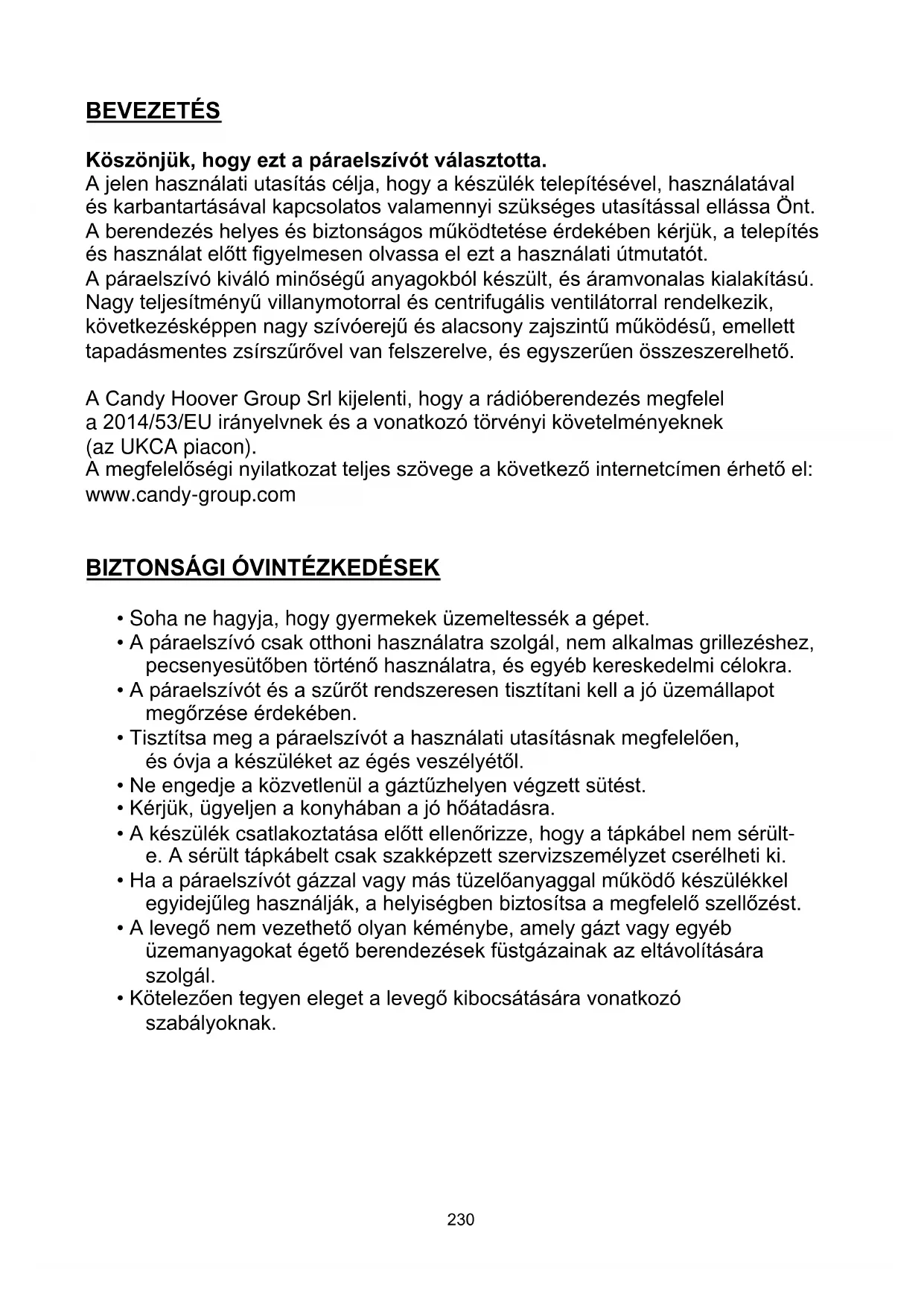

229BEVEZETÉS Köszönjük, hogy ezt a páraelszívót választotta. A jelen használati utasítás célja, hogy a készülék telepítésével, használatával és karbantartásával kapcsolatos valamennyi szükséges utasítással ellássa Önt. A berendezés helyes és biztonságos működtetése érdekében kérjük, a telepítés és használat előtt figyelmesen olvassa el ezt a használati útmutatót. A páraelszívó kiváló minőségű anyagokból készült, és áramvonalas kialakítású. Nagy teljesítményű villanymotorral és centrifugális ventilátorral rendelkezik, következésképpen nagy szívóerejű és alacsony zajszintű működésű, emellett tapadásmentes zsírszűrővel van felszerelve, és egyszerűen összeszerelhető. A Candy Hoover Group Srl kijelenti, hogy a rádióberendezés megfelel a 2014/53/EU irányelvnek és a vonatkozó törvényi követelményeknek (az UKCA piacon). A megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.candy-group.com

BIZTONSÁGI ÓVINTÉZKEDÉSEK

• Soha ne hagyja, hogy gyermekek üzemeltessék a gépet.

• A páraelszívó csak otthoni használatra szolgál, nem alkalmas grillezéshez, pecsenyesütőben történő használatra, és egyéb kereskedelmi célokra.

• A páraelszívót és a szűrőt rendszeresen tisztítani kell a jó üzemállapot megőrzése érdekében.

• Tisztítsa meg a páraelszívót a használati utasításnak megfelelően, és óvja a készüléket az égés veszélyétől.

• Ne engedje a közvetlenül a gáztűzhelyen végzett sütést.

• Kérjük, ügyeljen a konyhában a jó hőátadásra.

• A készülék csatlakoztatása előtt ellenőrizze, hogy a tápkábel nem sérült- e. A sérült tápkábelt csak szakképzett szervizszemélyzet cserélheti ki.

• Ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják, a helyiségben biztosítsa a megfelelő szellőzést.

• A levegő nem vezethető olyan kéménybe, amely gázt vagy egyéb üzemanyagokat égető berendezések füstgázainak az eltávolítására szolgál.

• Kötelezően tegyen eleget a levegő kibocsátására vonatkozó szabályoknak.

230- A gyermekek felügyeletre szorulnak annak biztosítása érdekében, hogy

nem játszanak a készülékkel. - Ne flambírozzon a páraelszívó alatt. A páraelszívó nem szerelhető négynél több főzőlap-elemmel rendelkező főzőlap fölé. - Elegendő szellőzésről kell gondoskodni a helyiségben, ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják (nem vonatkozik azokra a készülékekre, amelyek a levegőt csak a helyiségbe vezetik vissza); - A tisztítás módjára és gyakoriságára vonatkozó részletek. - Tűzveszélyes, ha a tisztítást nem az utasításoknak megfelelően végzik; - Ne flambírozzon a páraelszívó alatt. - VIGYÁZAT: A hozzáférhető alkatrészek felforrósodhatnak, ha főzőberendezésekkel együtt használják ezeket. Elektromos áramütés veszélye ~ A készüléket csak megfelelően földelt aljzatba csatlakoztassa. Kétség esetén kérje megfelelően szakképzett technikus tanácsát. ~ Ezen utasítások be nem tartása súlyos, akár halálos áramütést vagy tüzet okozhat. A termékben használt lámpa nem alkalmas helyiség megvilágítására. Ennek a lámpának az a célja, hogy világítson a készülék használatához. 231Elektromos bekötés Az összes szerelési munkát hozzáértő személynek vagy szakképzett villany- szerelőnek végezze. A hálózati áramellátás csatlakoztatása előtt győződjön meg arról, hogy a hálózati feszültség megfelel az adattáblán feltüntetett feszültségnek. Közvetlen bekötés A készüléket közvetlenül a hálózathoz kell csatlakoztatni egy omnipoláris megszakító közbeiktatásával, amely legalább 3 mm-es rést nyit az érintkezők között. A beszerelést végző szakember köteles biztosítani, hogy az elektromos csatlakoztatás kivitelezése a kapcsolási rajznak megfelelő legyen. A kábelt nem szabad megtörni vagy összenyomni. Rendszeresen ellenőrizze a villásdugót és a tápkábelt, hogy nem sérült-e. Ha a tápkábel megsérült, ki kell cserélni a gyártótól vagy szervizképviselőjétől beszerezhető speciális vezetékre vagy szerelvényre. FIGYELMEZTETÉS: Ez egy I. osztályú készülék, amelyet földelni KELL. Ez a készülék egy 3 erű hálózati kábellel van ellátva, amelynek színe a következő: Barna = L, ez a Fázis Kék = N, ez a Nulla Zöld és sárga = E, ez a Föld A biztosíték névleges értéke 3 A legyen. (Kék) (Barna) (Zöld/Sárga) KÉTPÓLUSÚ, KAPCSOLÓVAL ÉS OLVADÓBIZTOSÍTÉKKAL

HASZNÁLJON 232ISMERTETŐ Standard telepítési tartozékok listája Megnevezés Ábra Mennyiség Készülékház

φ8 faltipli φ8x φ6 fehér szín

φ7 .2 csavar ST4,0×8

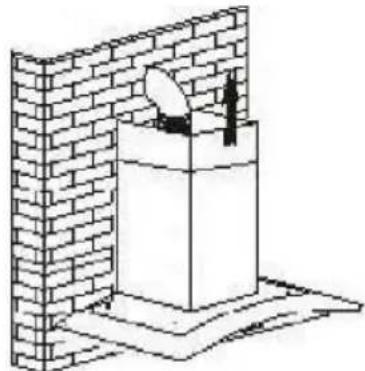

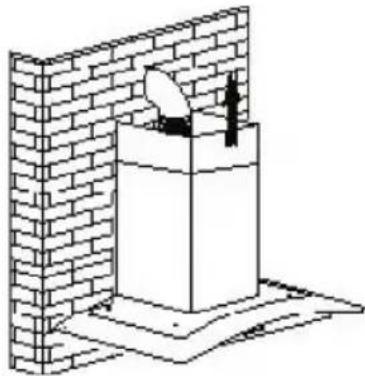

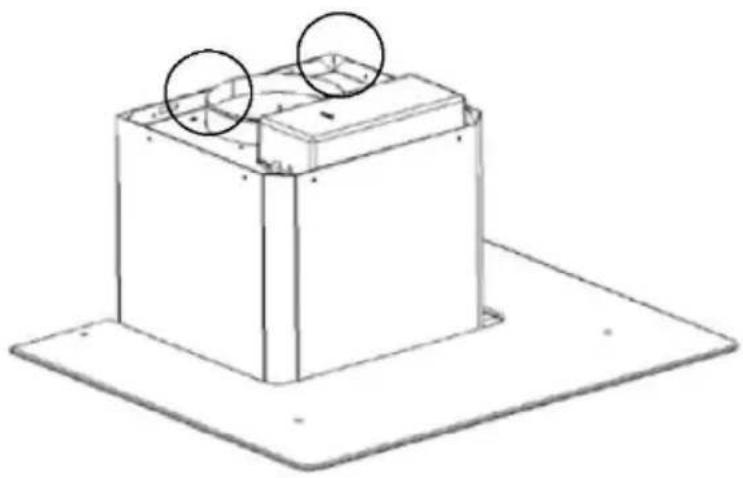

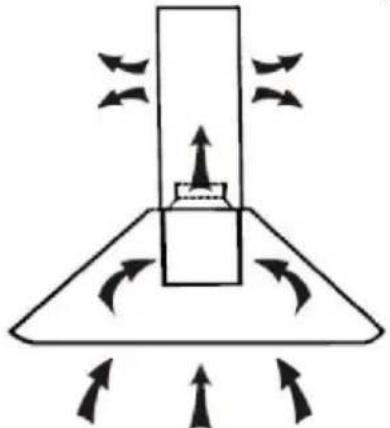

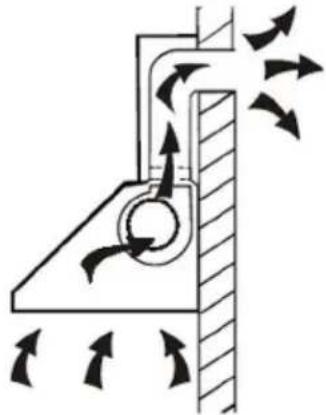

233TELEPÍTÉS (falra szerelés) Ha rendelkezik kültéri kimenettel, a páraelszívó az alábbi képen látható módon csatlakoztatható egy (zománcozott fémből, alumíniumból, nem gyúlékony, flexibilis anyagból készült, 150 mm belső átmérőjű) elszívócsővel.

1. Telepítés előtt kapcsolja ki a készüléket, és húzza ki az aljzatból.

2. A páraelszívót a legjobb hatásfok érdekében 65~75 cm-rel a főzőfelület

felett kell elhelyezni.

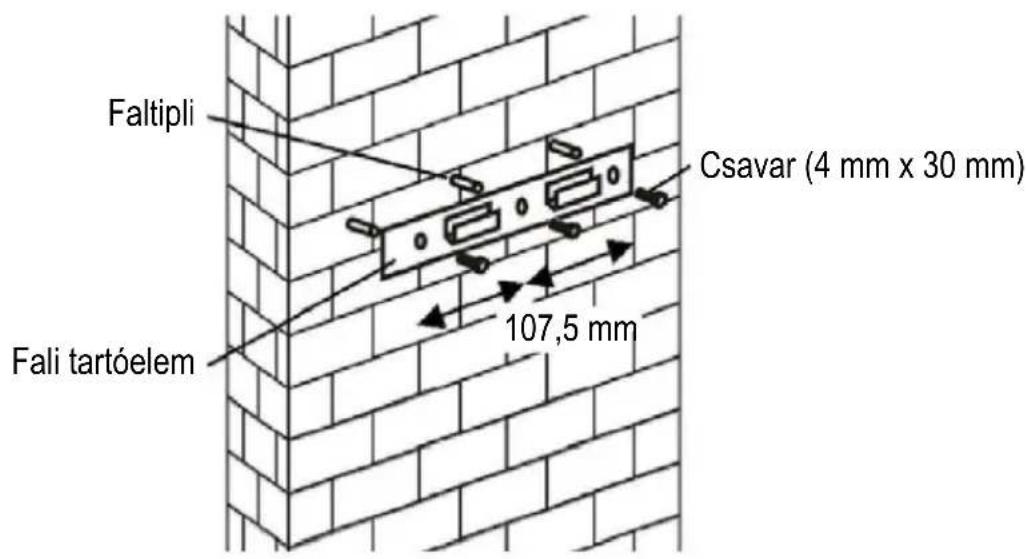

3. Fúrjon fel 3 db 8 mm-es lyukat a tartó elhelyezéséhez. Csavarozza fel és

erősítse a tartót a falra a mellékelt csavarokkal. Faltipli Csavar (4 mm x 30 mm) Fali tartóelem 107,5 mm 2344. Emelje fel a páraelszívót, és akassza fali tartóelem horgaira.

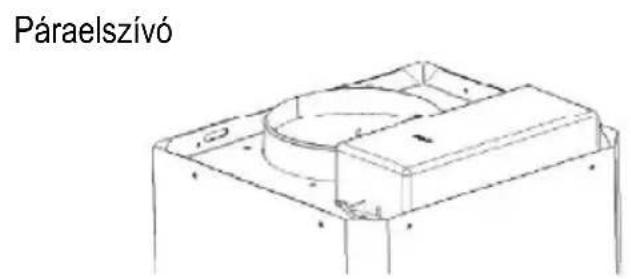

5. Szerelje a visszacsapó szelepet a páraelszívó levegőkimenetéhez.

Ezután csatlakoztassa a kipufogócsövet a visszacsapó szelephez az alábbi ábra szerint. Elszívócső Páraelszívó

i. Helyezze az üveget megfelelő helyzetben a páraelszívó tetejére.

ii. Rögzítse a 4 csavarral és alátéttel. Ne húzza meg túl erősen

a csavarokat, nehogy az üveget megrepessze.

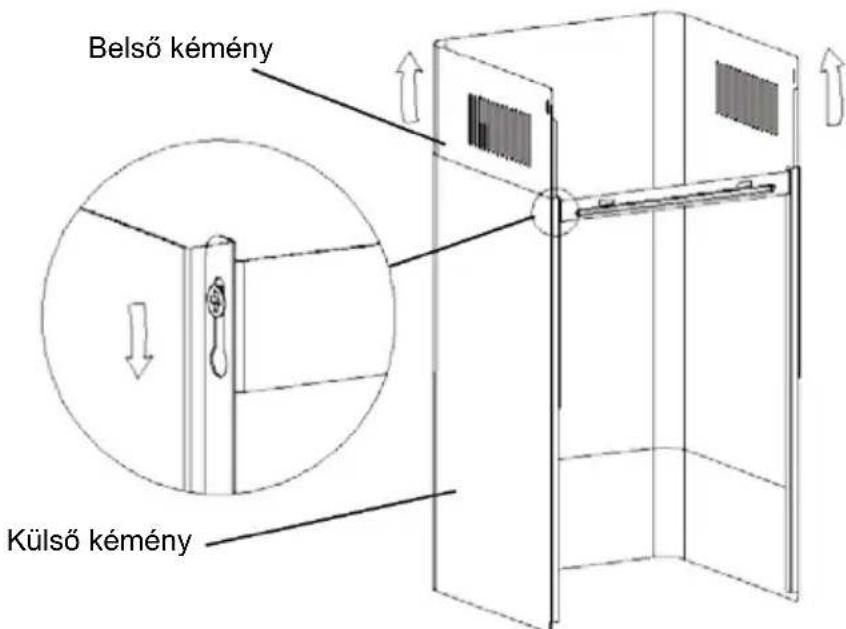

i. Helyezze a belső kéményt a külső kéménybe. Ezután húzza ki

a belső kéményt felfelé. Állítsa be a kívánt magasság eléréséhez.

ii. Csúsztassa fel-le a kéményt a kémény magasságának

beállításához. Amikor elérte a kívánt magasságot, akassza a rögzítőcsavarokat a rögzítőfuratokba az alábbi ábrákon látható módon. Belső kémény Külső kémény

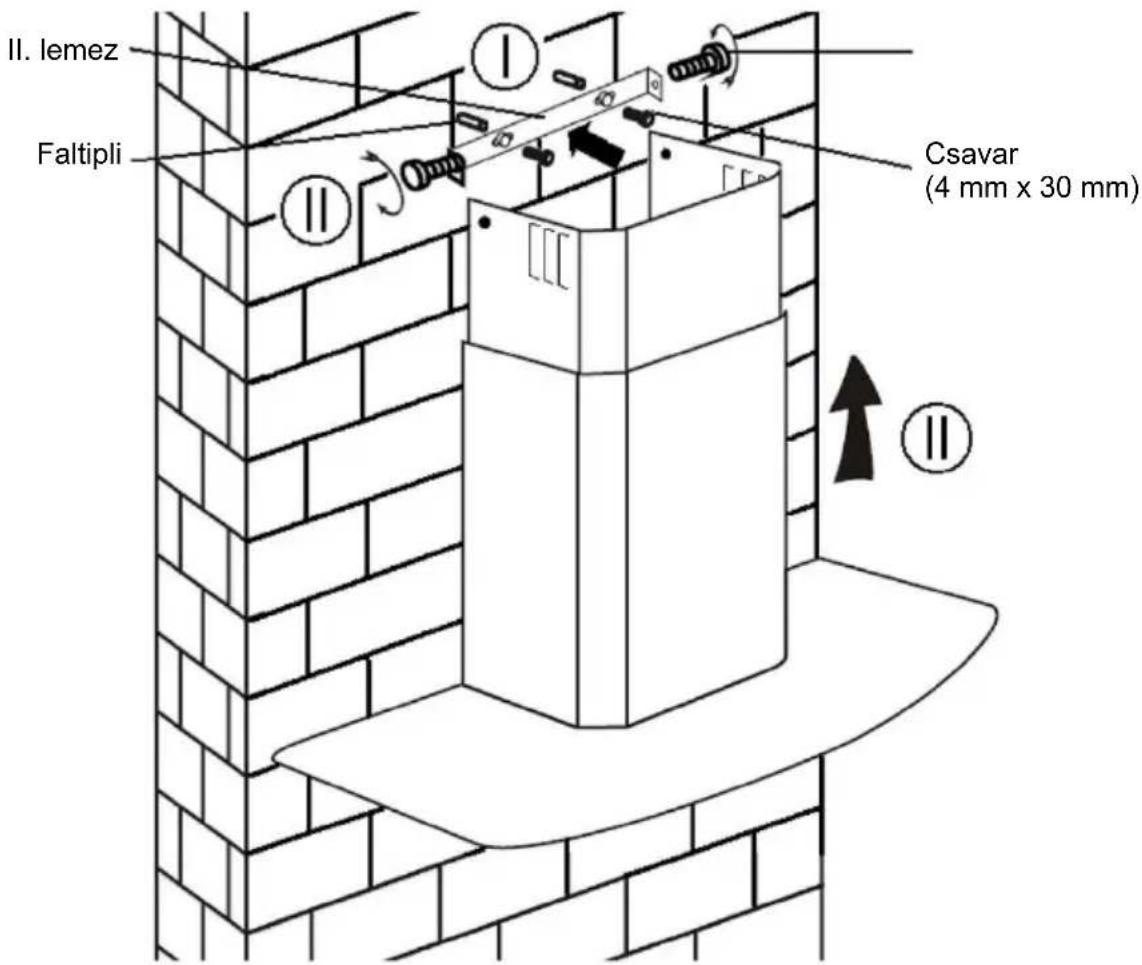

i. Fúrjon 2 db 8 mm-es lyukat a II. lemez rögzítéséhez.

Csavarozza fel és erősítse a II. lemezt a falra a 2 mellékelt csavarral.

ii. Szerelje fel a kéményt az egységre, és rögzítse a 2 csavarral.

Faltipli Csavar, 4 mm x 8 mm Csavar (4 mm x 30 mm) 237Standard telepítési tartozékok listája Megnevezés Ábra Mennyiség Légterelő

φ8 faltipli φ8xφ6 fehér színű

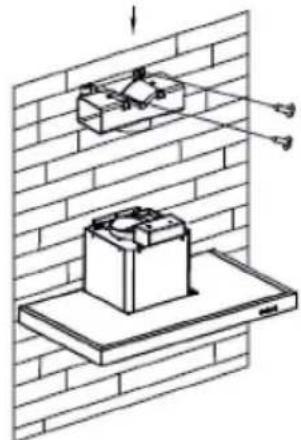

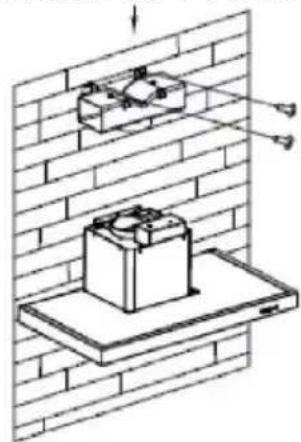

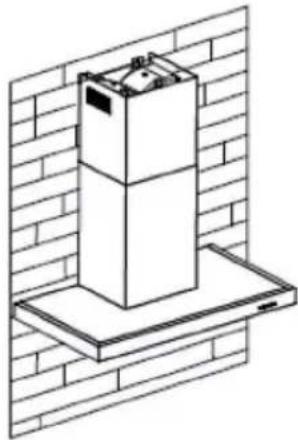

238A LÉGTERELŐ FELSZERELÉSE: A légterelő a készülék tartozéka, nem opcionális elem.

1. Telepítés előtt hajlítsa meg a tartó mindkét végét az alább látható módon:

2. Rögzítse a tartót a T-alakú műanyag kimenethez a mellékelt 2 db ST3,5x12

3. Fúrjon 2 lyukat a faltipliknek, majd csavarozza és erősítse a tartóelemet a

falra a mellékelt 2 db ST4x30 mm-es csavarral.

4. Csatlakoztassa az elszívócsövet a páraelszívó levegőkimenetéhez az alább

5. Szerelje fel a kéményt az egységre, és rögzítse.

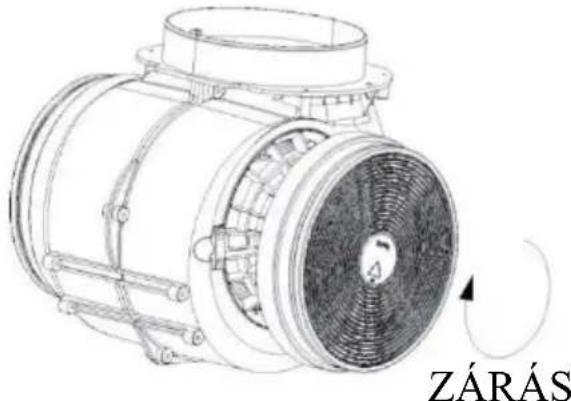

239o Kérjük, vegye figyelembe: A T-alakú műanyag kimenet és a V-terelőlap nem használhatók egyszerre. Ezeket kétféleképpen használhatja: 1) V-terelőlap hozzáadása a meglévő kimenethez; 2) T-alakú műanyag kimenet használata, V-terelőlap hozzáadása nélkül. o *Megjegyzés: A terméket V-terelőlap tartozékkal szállítják. Ez a tartozék nem kötelező a termék telepítéséhez, működtetéséhez és használatához. 240TELEPÍTÉS (KIVEZETÉS BELTÉRBE) Ha nincs külső kimenet, akkor az elszívócsőre nincs szükség, és a telepítés hasonló a „TELEPÍTÉS (KIVEZETÉS KÜLTÉRRE)” részben ismertetett eljáráshoz. A szagok felfogására használhat aktívszén szűrőt. Az aktívszén szűrő behelyezéséhez először le kell szerelni a zsírszűrőt. Nyomja meg a reteszt, és húzza lefelé. Dugja az aktívszén szűrőt az egységbe, és forgassa az óramutató járásával megegyező irányba. Ismételje meg ugyanezt a másik oldalon is. MEGJEGYZÉS: o Győződjön meg arról, hogy a szűrő biztonságosan rögzült. Ellenkező esetben kilazulhat, és veszélyforrásként szolgálhat. o Aktívszén szűrő csatlakoztatása esetén a szívóteljesítmény csökken.

241loading-circle-12. KONFIGURÁCIÓ KÉSZENLÉTI ÜZEMMÓD. A csatlakozás után minden világítás, és a rendszer is KÉSZENLÉTI ÜZEMMÓDBA áll. Alacsony sebességfokozat gomb A konyha szellőztetésére használják. Olyan párolási és főzési műveletekhez alkalmas, amely nem jár sok gőz fejlődésével. Közepes sebességfokozat gomb Ez a légáramlási sebesség ideális az általános főzési műveletek melletti szellőztetéshez. Nagy sebességfokozat gomb Ha sűrű füst vagy gőz keletkezik, a nagy hatékonyságú szellőzéshez nyomja meg a nagy sebességfokozat gombot. Sebességfokozó funkció Ez a páraelszívó sebességfokozó funkcióval rendelkezik. A sebességfokozó aktiválásához nyomja meg a B gombot a 4-es fokozathoz, aktiválja a legnagyobb sebességfokozatot, miközben a páraelszívó működik, ez 5 percig növeli a sebességet, majd a készülék ismét visszavált lassabb fokozatba. Világítás Röviden nyomja meg a világítás be- és kikapcsolásához Gyorsidőzítő: Nyomja meg hosszan a világítás gombot 3 másodpercig, a ventilátor sebesség gombjai villogni kezdenek és 5 percig visszaszámolnak, a motor és a világítás 5 perc elteltével három hangjelzéssel automatikusan kikapcsol.

Wi-Fi kapcsolat Hosszan nyomja meg a WiFi ikont, és lépjen be a csatlakozási módba: a WiFi ikon háttérvilágítása folyamatosan villog, jelezve, hogy a kapcsolódás folyamatban van, majd a WiFi ikon folyamatos háttérvilágítása jelzi, hogy a kapcsolat létrejött, ill. ugyanez vonatkozik a készenléti üzemmódra is; a kapcsolat leállításához hosszan nyomja meg újra a WiFi ikont; 243A hOn alkalmazás letöltése Először is le kell töltenie a hOn alkalmazást és telepítenie kell a hordozható eszközre. Azután regisztrálja a páraelszívóját. MEGJEGYZÉS A HAIER PÁRAELSZÍVÓ REGISZTRÁLÁSA A páraelszívó képe csak tájékoztató jellegű. Előfordulhat, hogy nem pontosan az Ön készülékének felel meg.

1- Nyomja meg a WiFi gombot, amíg az ikon villogni nem kezd. A párosítás

befejezése után a WiFi ikon világítani kezd. 244KARBANTARTÁS Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a villásdugót.

I. Rendszeres tisztítás

Langyos, enyhén szappanos vízzel vagy háztartási tisztítószerrel megnedvesített puha rongyot használjon. Soha ne használjon fém súrolópárnát, vegyszert, súrolóanyagot vagy durva kefét a készülék tisztításához.

II. A zsírszűrő havi tisztítása

ALAPVETŐ FONTOSSÁGÚ: Minden hónapban tisztítsa meg a szűrőt, hogy megelőzze a tűzveszélyt. A szűrő összegyűjti a zsírt, a füstöt és a port, .... így a szűrő közvetlenül befolyásolja a páraelszívó hatékonyságát. Ha nem tisztítja meg, a zsírmaradvány (potenciálisan gyúlékony) összegyűlik a szűrőn. Tisztítsa meg háztartási tisztítószerrel.

III. Az aktívszén szűrő éves tisztítása

KIZÁRÓLAG a keringtető egységként telepített egységre vonatkozik (a kültérbe szellőztetőkre nem). Ez a szűrő megköti a szagokat, és a páraelszívó használatának intenzitásától függően évente legalább egyszer ki kell cserélni.

IV. A villanykörte cseréje

Távolítsa el az üveg csavarjait, és vegye le a páraelszívó üvegét. Keresse meg a kicserélendő izzót, amelyet az elszívóernyő megvilágított részén belül található lámpatestben talál. Kösse le a világítás tápvezetékeit, és távolítsa el az izzótartókat és vezetékeket az elszívóernyőről. Fontos: Az izzók nem cserélhetők egyenként. Az izzókat, az izzótartókat és a vezetékeket, mint teljes részegységet kell megvásárolni. (LED- ES izzó: MAX. 1,5 W) A csereizzókat, izzótartókat és vezetékeket az eredetivel azonos módon szerelje fel. Ezután csatlakoztassa újra a világítás tápvezetékeit. 245Helyezze vissza a páraelszívó üvegét, és rögzítse az üvegtartó csavarokkal. Győződjön meg róla, hogy a csavarok teljesen meg legyenek húzva.

Megoldás A lámpa világít, de a ventilátor nem működik. Elakadt a ventilátorlapát. Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg. A motor megsérült. A világítás és a ventilátor sem működik. A halogén izzó kiégett. Ügyeljen a megfelelő típusú csereizzó használatára. A tápkábel kihúzódott. Dugja be ismét a villásdugót. A készülék erősen rezeg. A ventilátorlapát megsérült. Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg. A ventilátormotor nincs szorosan rögzítve. Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg. Az egység nincs megfelelően felakasztva a tartóelemre. Vegye le a készüléket, és ellenőrizze, hogy a tartóelem a megfelelő helyen van-e. A szívótelje- sítmény nem elégséges. Túl nagy távolság a készülék és a főzési sík között. Állítsa át a távolságot 65-75 cm-re. Technológia Wi-Fi Szabványos

Frekvenciasáv(ok) [MHz] 2400 MHz - 2483,5 MHz Maximális teljesítmény [mW] 100 mW Termékadatok hálózati berendezésekhez A termék energiafogyasztása hálózati készenlétben, miközben az összes vezetékes port csatlakoztatott, és az összes vezeték nélküli hálózati port aktív: 2 W Vezeték nélküli hálózati port aktiválása: Ha a páraelszívó regisztrálva van az ALKALMAZÁSBAN, kapcsolja be a páraelszívót a vezeték nélküli hálózati port aktiválásához. Vezeték nélküli hálózati port kikapcsolása: Ha a páraelszívó regisztrálva van az ALKALMAZÁSBAN, kapcsolja ki a páraelszívót a vezeték nélküli hálózati port kikapcsolásához. Ha a páraelszívó nincs regisztrálva az ALKALMAZÁSBAN, a vezeték nélküli hálózati port akkor is deaktiválódik, ha a páraelszívó be van kapcsolva. 246A VONATKOZÓ IRÁNYELVEK SZERINTI MEGFELELŐSÉG

Ha sikertelen a működési rendellenesség okának az azonosítása: kapcsolja ki a készüléket, és forduljon az ügyfélszolgálathoz. A TERMÉK SOROZATSZÁMA. Hol találom meg? Fontos, hogy tájékoztassa az ügyfélszolgálatot a termékkódról és a termék sorozatszámáról (ez egy 16 karakterből álló kód, amely 3-as számmal kezdődik); ez megtalálható a jótállási jegyen vagy a készülékre helyezett adattáblán. Így elkerülhetők a technikusok szükségtelen kiszállásai, és (leginkább) a kiszállásért felszámított díjak. A készülék jelölése az Elektromos és elektronikus berendezések hulladékkezeléséről (WEEE) szóló 2012/19/EU európai irányelvnek megfelelően történt. Az elektromos és elektronikus berendezések hulladékai szennyező anyagokat (melyek negatív hatással vannak a környezetre) és alap összetevőket (újrahasznosíthatók) tartalmaz. Fontos, hogy az elektromos és elektronikus berendezések hulladékai különleges kezeléseknek legyenek alávetve, hogy minden szennyező anyagot megfelelően eltávolítsanak és selejtezzenek, valamint minden anyagot visszanyerjenek és újrahasznosíthassanak. Az egyének fontos szerepet játszhatnak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne váljanak környezeti problémává; fontos az alapvető szabályok betartása: Az elektromos és elektronikus berendezések hulladéka nem kezelhető háztartási hulladékként. Az elektromos és elektronikus berendezések hulladékait át kell adni az önkormányzat vagy a bejegyzett társaságok által kezelt megfelelő gyűjtőhelyekre. Bizonyos országokban a nagyobb mennyiségű elektromos és elektronikus berendezések hulladéka esetén háztartási gyűjtés állhat rendelkezésre. Bizonyos országokban, ha új berendezést vásárol, a régi berendezés visszaadható a forgalmazónak, aki térítésmentesen begyűjti, feltéve, ha a berendezés típusa és funkciója megegyezik a szállított berendezésével. 247ПОСІБНИК ІЗ ВСТАНОВЛЕННЯ ТА ЕКСПЛУАТАЦІЇ

ÜZEMELTETÉS 356 KARBANTARTÁS 359

BEVEZETÉS Köszönjük, hogy ezt a páraelszívót választotta. A jelen használati utasítás célja, hogy a készülék telepítésével, használatával és karbantartásával kapcsolatos valamennyi szükséges utasítással ellássa Önt. A berendezés helyes és biztonságos működtetése érdekében kérjük, a telepítés és használat előtt figyelmesen olvassa el ezt a használati útmutatót. A páraelszívó kiváló minőségű anyagokból készült, és áramvonalas kialakítású. Nagy teljesítményű villanymotorral és centrifugális ventilátorral rendelkezik, következésképpen nagy szívóerejű és alacsony zajszintű működésű, emellett tapadásmentes zsírszűrővel van felszerelve, és egyszerűen összeszerelhető. A Candy Hoover Group Srl kijelenti, hogy a rádióberendezés megfelel a 2014/53/EU irányelvnek és a vonatkozó törvényi követelményeknek (az UKCA piacon). A megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.candy-group.com

BIZTONSÁGI ÓVINTÉZKEDÉSEK

• Soha ne hagyja, hogy gyermekek üzemeltessék a gépet.

• A páraelszívó csak otthoni használatra szolgál, nem alkalmas grillezéshez, pecsenyesütőben történő használatra, és egyéb kereskedelmi célokra.

• A páraelszívót és a szűrőt rendszeresen tisztítani kell a jó üzemállapot megőrzése érdekében.

• Tisztítsa meg a páraelszívót a használati utasításnak megfelelően, és óvja a készüléket az égés veszélyétől.

• Ne engedje a közvetlenül a gáztűzhelyen végzett sütést.

• Kérjük, ügyeljen a konyhában a jó hőátadásra.

• A készülék csatlakoztatása előtt ellenőrizze, hogy a tápkábel nem sérült- e. A sérült tápkábelt csak szakképzett szervizszemélyzet cserélheti ki.

• Ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják, a helyiségben biztosítsa a megfelelő szellőzést.

• A levegő nem vezethető olyan kéménybe, amely gázt vagy egyéb üzemanyagokat égető berendezések füstgázainak az eltávolítására szolgál.

• Kötelezően tegyen eleget a levegő kibocsátására vonatkozó szabályoknak.345 - A gyermekek felügyeletre szorulnak annak biztosítása érdekében, hogy nem játszanak a készülékkel. - Ne flambírozzon a páraelszívó alatt. A páraelszívó nem szerelhető négynél több főzőlap-elemmel rendelkező főzőlap fölé. - Elegendő szellőzésről kell gondoskodni a helyiségben, ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják (nem vonatkozik azokra a készülékekre, amelyek a levegőt csak a helyiségbe vezetik vissza); - A tisztítás módjára és gyakoriságára vonatkozó részletek. - Tűzveszélyes, ha a tisztítást nem az utasításoknak megfelelően végzik; - Ne flambírozzon a páraelszívó alatt. - VIGYÁZAT: A hozzáférhető alkatrészek felforrósodhatnak, ha főzőberendezésekkel együtt használják ezeket. Elektromos áramütés veszélye - A készüléket csak megfelelően földelt aljzatba csatlakoztassa. Kétség esetén kérje megfelelően szakképzett technikus tanácsát. - Ezen utasítások be nem tartása súlyos, akár halálos áramütést vagy tüzet okozhat.

A termékben használt lámpa nem alkalmas helyiség megvilágítására.

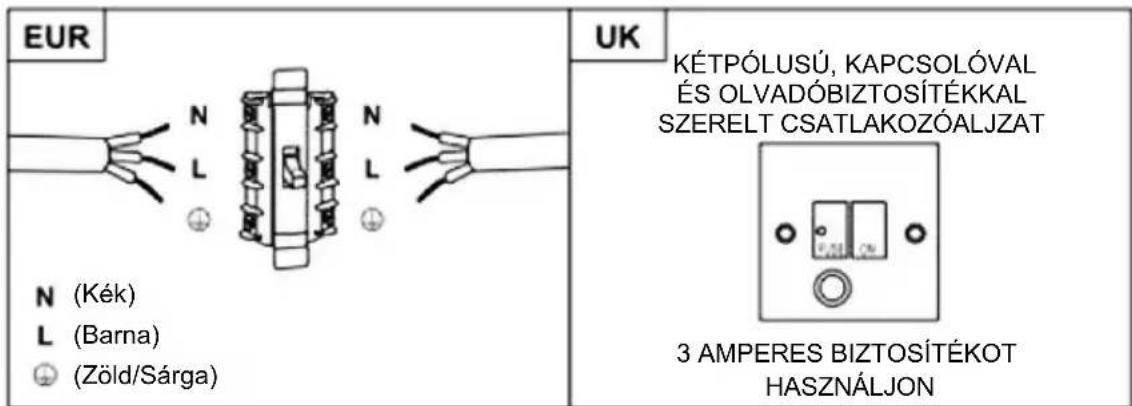

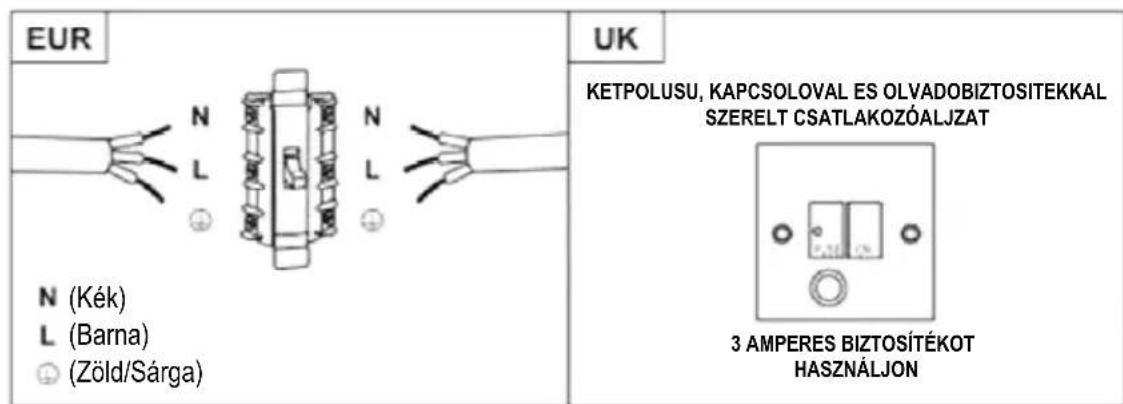

Ennek a lámpának az a célja, hogy világítson a készülék használatához.346 Elektromos bekötés Az összes szerelési munkát hozzáértő személynek vagy szakképzett villanyszerelőnek végezze. A hálózati áramellátás csatlakoztatása előtt győződjön meg arról, hogy a hálózati feszültség megfelel az adattáblán feltüntetett feszültségnek. Közvetlen bekötés A készüléket közvetlenül a hálózathoz kell csatlakoztatni egy omnipoláris megszakító közbeiktatásával, amely legalább 3 mm-es rést nyit az érintkezők között. A beszerelést végző szakember köteles biztosítani, hogy az elektromos csatlakoztatás kivitelezése a kapcsolási rajznak megfelelő legyen. A kábelt nem szabad megtörni vagy összenyomni. Rendszeresen ellenőrizze a villásdugót és a tápkábelt, hogy nem sérült-e. Ha a tápkábel megsérült, ki kell cserélni a gyártótól vagy szervizképviselőjétől beszerezhető speciális vezetékre vagy szerelvényre. FIGYELMEZTETÉS: Ez egy I. osztályú készülék, amelyet földelni KELL. Ez a készülék egy 3 erű hálózati kábellel van ellátva, amelynek színe a következő: Barna = L, ez a Fázis Kék = N, ez a Nulla Zöld és sárga = E, ez a Föld A biztosíték névleges értéke 3 A legyen.

HASZNÁLJON347 ISMERTETŐ Standard telepítési tartozékok listája Megnevezés Ábra Mennyiség Készülékház

φ8 faltipli φ8xφ6 fehér színű

φ7,2 csavarok ST4,0x8

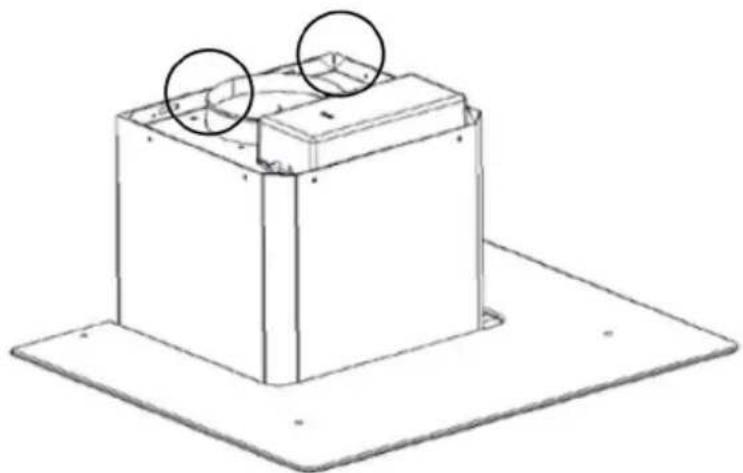

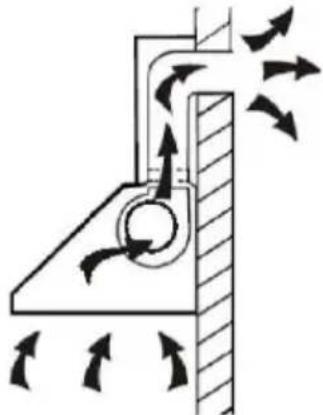

TELEPÍTÉS (falra szerelés) Ha rendelkezik kültéri kimenettel, a páraelszívó az alábbi képen látható módon csatlakoztatható egy (zománcozott fémből, alumíniumból, nem gyúlékony, flexibilis anyagból készült, 150 mm belső átmérőjű) elszívócsővel.

1. Telepítés előtt kapcsolja ki a készüléket, és húzza ki az aljzatból.

2. A páraelszívót a legjobb hatásfok érdekében 65~75 cm-rel a főzőfelület

felett kell elhelyezni.

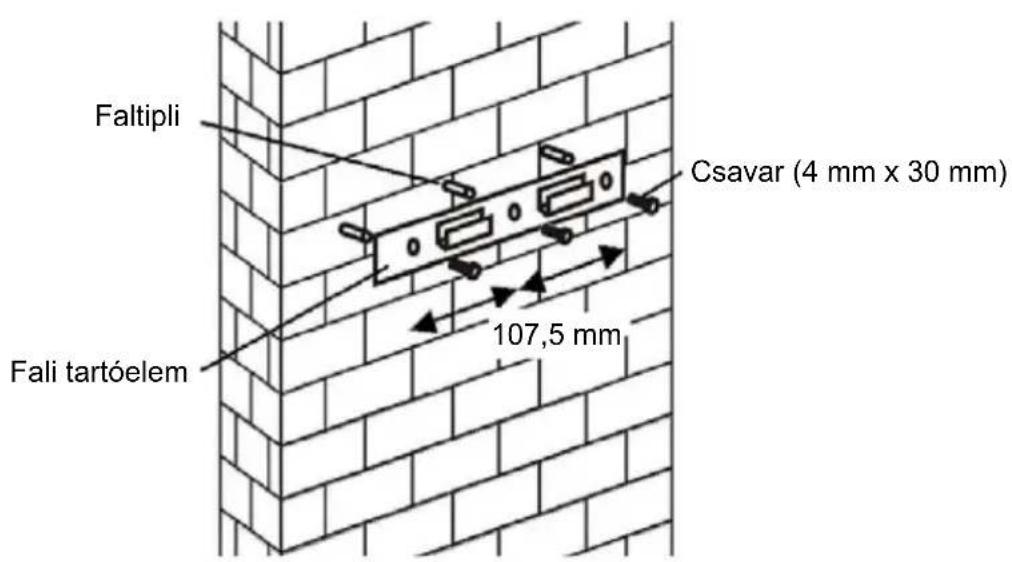

3. Fúrjon fel 3 db 8 mm-es lyukat a tartó elhelyezéséhez. Csavarozza fel

és erősítse a tartót a falra a mellékelt csavarokkal. Faltipli Csavar (4 mm x 30 mm) Fali tartóelem 107,5 mm349

4. Emelje fel a páraelszívót, és akassza fali tartóelem horgaira.

5. Szerelje a visszacsapó szelepet a páraelszívó levegőkimenetéhez.

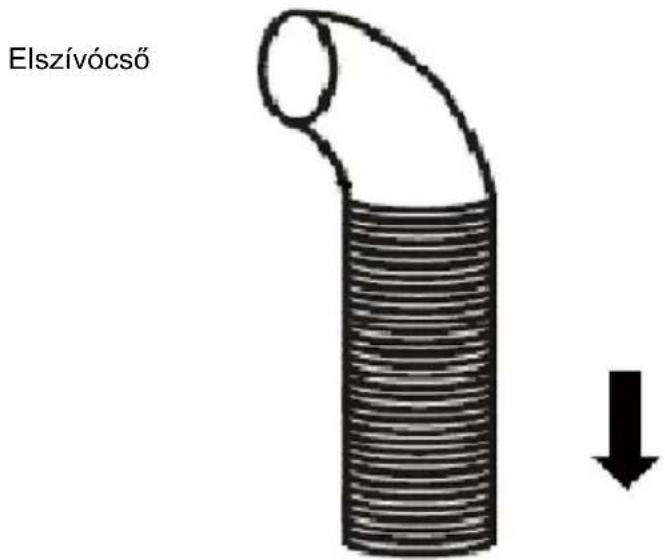

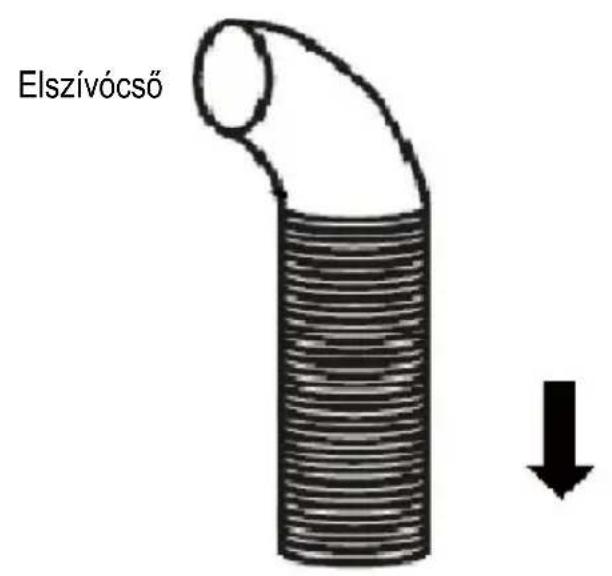

Ezután csatlakoztassa a kipufogócsövet a visszacsapó szelephez az alábbi ábra szerint. Elszívócső Páraelszívó350

i. Helyezze az üveget megfelelő helyzetben a páraelszívó tetejére.

ii. Rögzítse a 4 csavarral és alátéttel. Ne húzza meg túl erősen

a csavarokat, nehogy az üveget megrepessze.

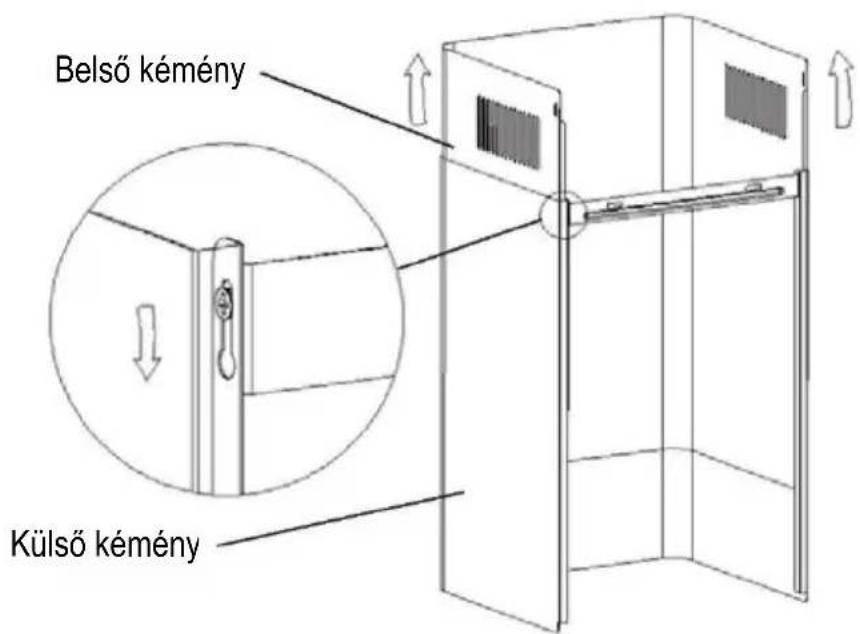

i. Helyezze a belső kéményt a külső kéménybe. Ezután húzza

ki a belső kéményt felfelé. Állítsa be a kívánt magasság eléréséhez.

ii. Csúsztassa fel-le a kéményt a kémény magasságának beállításához.

Amikor elérte a kívánt magasságot, akassza a rögzítőcsavarokat a rögzítőfuratokba az alábbi ábrákon látható módon. Belső kémény Külső kémény351

i. Fúrjon 2 db 8 mm-es lyukat a II. lemez rögzítéséhez.

Csavarozza fel és erősítse a II. lemezt a falra a 2 mellékelt csavarral.

ii. Szerelje fel a kéményt az egységre, és rögzítse a 2 csavarral.

Faltipli Csavar (4 mm x 30 mm)352 Standard telepítési tartozékok listája Megnevezés Ábra Mennyiség Légterelő

φ8 faltipli φ8xφ6 fehér színű

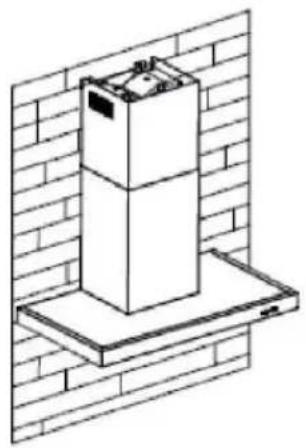

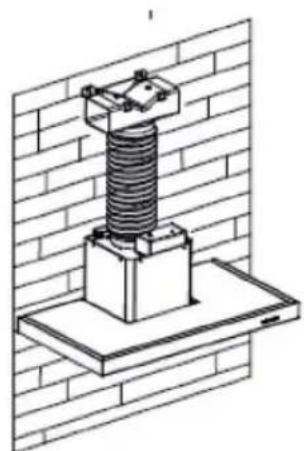

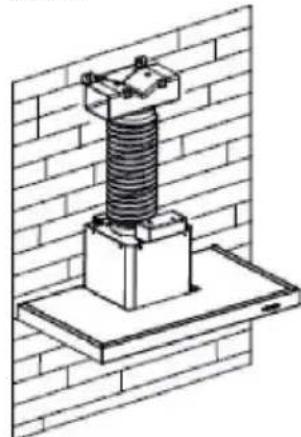

A LÉGTERELŐ FELSZERELÉSE: A légterelő a készülék tartozéka, nem opcionális elem.

1. Telepítés előtt hajlítsa meg a tartó mindkét végét az alább látható módon:

2. Rögzítse a tartót a T-alakú műanyag kimenethez

a mellékelt 2 db ST3,5x12 mm-es csavarral.

3. Fúrjon 2 lyukat a faltipliknek, majd csavarozza és erősítse a tartóelemet

a falra a mellékelt 2 db ST4x30 mm-es csavarral.

4. Csatlakoztassa az elszívócsövet a páraelszívó levegőkimenetéhez az alább

5. Szerelje fel a kéményt az egységre, és rögzítse.

○ Kérjük, vegye figyelembe: A T-alakú műanyag kimenet és a V-terelőlap nem használhatók egyszerre. Ezeket kétféleképpen használhatja: 1) V-terelőlap hozzáadása a meglévő kimenethez; 2) T-alakú műanyag kimenet használata, V-terelőlap hozzáadása nélkül. ○ Megjegyzés: A terméket V-terelőlap tartozékkal szállítják. Ez a tartozék nem kötelező a termék telepítéséhez, működtetéséhez és használatához.355 TELEPÍTÉS (KIVEZETÉS BELTÉRBE) Ha nincs külső kimenet, akkor az elszívócsőre nincs szükség, és a telepítés hasonló a „TELEPÍTÉS (KIVEZETÉS KÜLTÉRRE)” részben ismertetett eljáráshoz. A szagok felfogására használhat aktívszén szűrőt. Az aktívszén szűrő behelyezéséhez először le kell szerelni a zsírszűrőt. Nyomja meg a reteszt, és húzza lefelé. Dugja az aktívszén szűrőt az egységbe, és forgassa az óramutató járásával megegyező irányba. Ismételje meg ugyanezt a másik oldalon is. MEGJEGYZÉS: ○ Győződjön meg arról, hogy a szűrő biztonságosan rögzült. Ellenkező esetben kilazulhat, és veszélyforrásként szolgálhat. ○ Aktívszén szűrő csatlakoztatása esetén a szívóteljesítmény csökken.

ÜZEMELTETÉS Alacsony sebességfokozat gomb A konyha szellőztetésére használják. Olyan párolási és főzési műveletekhez alkalmas, amely nem jár sok gőz fejlődésével. Közepes sebességfokozat gomb Ez a légáramlási sebesség ideális az általános főzési műveletek melletti szellőztetéshez. Nagy sebességfokozat gomb Ha sűrű füst vagy gőz keletkezik, a nagy hatékonyságú szellőzéshez nyomja meg a nagy sebességfokozat gombot. Boost 1 (4. sebességfokozat) Nyomja meg a B sebesség gombot 1- szer, a B sebesség háttérvilágítása bekapcsol, és a páraelszívó fokozott sebességű üzemmódra kapcsol;

Boost 2 (5. sebességfokozat) Nyomja meg a B sebesség gombot 2- szer, a B sebesség háttérvilágítása bekapcsol, és a páraelszívó a legmagasabb sebességfokozatra kapcsol;

Világítás Röviden nyomja meg a világítás be- és kikapcsolásához Gyorsidőzítő: Nyomja meg hosszan a világítás gombot 3 másodpercig, a ventilátor sebesség gombjai villogni kezdenek és 5 percig visszaszámolnak, a motor és a világítás 5 perc elteltével három hangjelzéssel automatikusan kikapcsol.

Wi-Fi kapcsolat Hosszan nyomja meg a WiFi ikont, és lépjen be a csatlakozási módba: a WiFi ikon háttérvilágítása folyamatosan villog, jelezve, hogy a kapcsolódás folyamatban van, majd a WiFi ikon folyamatos háttérvilágítása jelzi, hogy a kapcsolat létrejött, ill. ugyanez vonatkozik a készenléti üzemmódra is; a kapcsolat leállításához hosszan nyomja meg újra a WiFi ikont;357

KÉSZENLÉTI ÜZEMMÓD. A csatlakozás után minden világítás, és a rendszer is KÉSZENLÉTI ÜZEMMÓDBA áll.

Alacsony sebességfokozat gomb A konyha szellőztetésére használják. Olyan párolási és főzési műveletekhez alkalmas, amely nem jár sok gőz fejlődésével. Közepes sebességfokozat gomb Ez a légáramlási sebesség ideális az általános főzési műveletek melletti szellőztetéshez.

Nagy sebességfokozat gomb Ha sűrű füst vagy gőz keletkezik, a nagy hatékonyságú szellőzéshez nyomja meg a nagy sebességfokozat gombot. Sebességfokozó funkció Ez a páraelszívó sebességfokozó funkcióval rendelkezik. A sebességfokozó aktiválásához nyomja meg a B gombot a 4-es fokozathoz, aktiválja a legnagyobb sebességfokozatot, miközben a páraelszívó működik, ez 5 percig növeli a sebességet, majd a készülék ismét visszavált lassabb fokozatba.

Világítás Röviden nyomja meg a világítás be- és kikapcsolásához Gyorsidőzítő: Nyomja meg hosszan a világítás gombot 3 másodpercig, a ventilátor sebesség gombjai villogni kezdenek és 5 percig visszaszámolnak, a motor és a világítás 5 perc elteltével három hangjelzéssel automatikusan kikapcsol.

Wi-Fi kapcsolat Hosszan nyomja meg a WiFi ikont, és lépjen be a csatlakozási módba: a WiFi ikon háttérvilágítása folyamatosan villog, jelezve, hogy a kapcsolódás folyamatban van, majd a WiFi ikon folyamatos háttérvilágítása jelzi, hogy a kapcsolat létrejött, ill. ugyanez vonatkozik a készenléti üzemmódra is; a kapcsolat leállításához hosszan nyomja meg újra a WiFi ikont;358 A hOn alkalmazás letöltése Először is le kell töltenie a hOn alkalmazást és telepítenie kell a hordozható eszközre. Azután regisztrálja a páraelszívóját. MEGJEGYZÉS A HAIER PÁRAELSZÍVÓ REGISZTRÁLÁSA A páraelszívó képe csak tájékoztató jellegű. Előfordulhat, hogy nem pontosan az Ön készülékének felel meg.

1- Nyomja meg a WiFi gombot, amíg az ikon villogni nem kezd.

A párosítás befejezése után a WiFi ikon világítani kezd.359 KARBANTARTÁS Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a villásdugót.

I. Rendszeres tisztítás

Langyos, enyhén szappanos vízzel vagy háztartási tisztítószerrel megnedvesített puha rongyot használjon. Soha ne használjon fém súrolópárnát, vegyszert, súrolóanyagot vagy durva kefét a készülék tisztításához.

II. A zsírszűrő havi tisztítása

ALAPVETŐ FONTOSSÁGÚ: Minden hónapban tisztítsa meg a szűrőt, hogy megelőzze a tűzveszélyt. A szűrő összegyűjti a zsírt, a füstöt és a port, . így a szűrő közvetlenül befolyásolja a páraelszívó hatékonyságát. Ha nem tisztítja meg, a zsírmaradvány (potenciálisan gyúlékony) összegyűlik a szűrőn. Tisztítsa meg háztartási tisztítószerrel.

III. Az aktívszén szűrő éves tisztítása

KIZÁRÓLAG a keringtető egységként telepített egységre vonatkozik (a kültérbe szellőztetőkre nem). Ez a szűrő megköti a szagokat, és a páraelszívó használatának intenzitásától függően évente legalább egyszer ki kell cserélni.

IV. A villanykörte cseréje

Távolítsa el az üveg csavarjait, és vegye le a páraelszívó üvegét. Keresse meg a kicserélendő izzót, amelyet az elszívóernyő megvilágított részén belül található lámpatestben talál. Kösse le a világítás tápvezetékeit, és távolítsa el az izzótartókat és vezetékeket az elszívóernyőről. Fontos: Az izzók nem cserélhetők egyenként. Az izzókat, az izzótartókat és a vezetékeket, mint teljes részegységet kell megvásárolni. (LED-ES izzó: MAX. 1,5 W) A csereizzókat, izzótartókat és vezetékeket az eredetivel azonos módon szerelje fel. Ezután csatlakoztassa újra a világítás tápvezetékeit.360 Helyezze vissza a páraelszívó üvegét, és rögzítse az üvegtartó csavarokkal. Győződjön meg róla, hogy a csavarok teljesen meg legyenek húzva.

Megoldás A lámpa világít, de a ventilátor nem működik. Elakadt a ventilátorlapát. Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg. A motor megsérült. A világítás és a ventilátor sem működik. A halogén izzó kiégett. Ügyeljen a megfelelő típusú csereizzó használatára. A tápkábel kihúzódott. Dugja be ismét a villásdugót. A készülék erősen rezeg. A ventilátorlapát megsérült. Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg. A ventilátormotor nincs szorosan rögzítve. Kapcsolja ki a készüléket, és szakképzett technikussal javíttassa meg. Az egység nincs megfelelően felakasztva a tartóelemre. Vegye le a készüléket, és ellenőrizze, hogy a tartóelem a megfelelő helyen van-e. A szívóteljesít- mény nem elégséges. Túl nagy távolság a készülék és a főzési sík között. Állítsa át a távolságot 65-75 cm-re. Technológia Wi-Fi Szabványos 802.11 b/g/n Frekvenciasáv(ok) [MHz] 2400 MHz - 2483,5 MHz Maximális teljesítmény [mW] 100 mW Termékadatok hálózati berendezésekhez A termék energiafogyasztása hálózati készenlétben, miközben az összes vezetékes port csatlakoztatott, és az összes vezeték nélküli hálózati port aktív: 2 W Vezeték nélküli hálózati port aktiválása: Ha a páraelszívó regisztrálva van az ALKALMAZÁSBAN, kapcsolja be a páraelszívót a vezeték nélküli hálózati port aktiválásához. Vezeték nélküli hálózati port kikapcsolása: Ha a páraelszívó regisztrálva van az ALKALMAZÁSBAN, kapcsolja ki a páraelszívót a vezeték nélküli hálózati port kikapcsolásához. Ha a páraelszívó nincs regisztrálva az ALKALMAZÁSBAN, a vezeték nélküli hálózati port akkor is deaktiválódik, ha a páraelszívó be van kapcsolva.361

Ha sikertelen a működési rendellenesség okának az azonosítása: kapcsolja ki a készüléket, és forduljon az ügyfélszolgálathoz. A TERMÉK SOROZATSZÁMA. Hol találom meg? Fontos, hogy tájékoztassa az ügyfélszolgálatot a termékkódról és a termék sorozatszámáról (ez egy 16 karakterből álló kód, amely 3-as számmal kezdődik); ez megtalálható a jótállási jegyen vagy a készülékre helyezett adattáblán. Így elkerülhetők a technikusok szükségtelen kiszállásai, és (leginkább) a kiszállásért felszámított díjak. A készülék jelölése az Elektromos és elektronikus berendezések hulladékkezeléséről (WEEE) szóló 2012/19/EU európai irányelvnek megfelelően történt.

Az elektromos és elektronikus berendezések hulladékai szennyező anyagokat (melyek negatív hatással vannak

környezetre) és alap összetevőket (újrahasznosíthatók) tartalmaz. Fontos, hogy az elektromos és elektronikus berendezések hulladékai különleges kezeléseknek legyenek alávetve, hogy minden szennyező anyagot megfelelően eltávolítsanak és selejtezzenek, valam int minden anyagot visszanyerjenek és újrahasznosíthassanak.

Az egyének fontos szerepet játszhatnak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne váljanak környezeti problémává; fontos az alapvető szabályok betartása: Az elektromos és elektronikus berendezések hulladéka nem kezelhető háztartási hulladékként. Az elektromos és elektronikus berendezések hulladékait át kell adni az önkormányzat vagy a bejegyzett társaságok által kezelt megfelelő gyűjtőhelyekre. Bizonyos országokban a nagyobb mennyiségű elektromos és elektronikus berendezések hulladéka esetén háztartási gyűjtés állhat rendelkezésre. Bizonyos országokban, ha új berendezést vásárol, a régi berendezés visszaadható a forgalmazónak, aki térítésmentesen begyűjti, feltéve, ha a berendezés típusa és funkciója megegyezik a szállított berendezésével.
