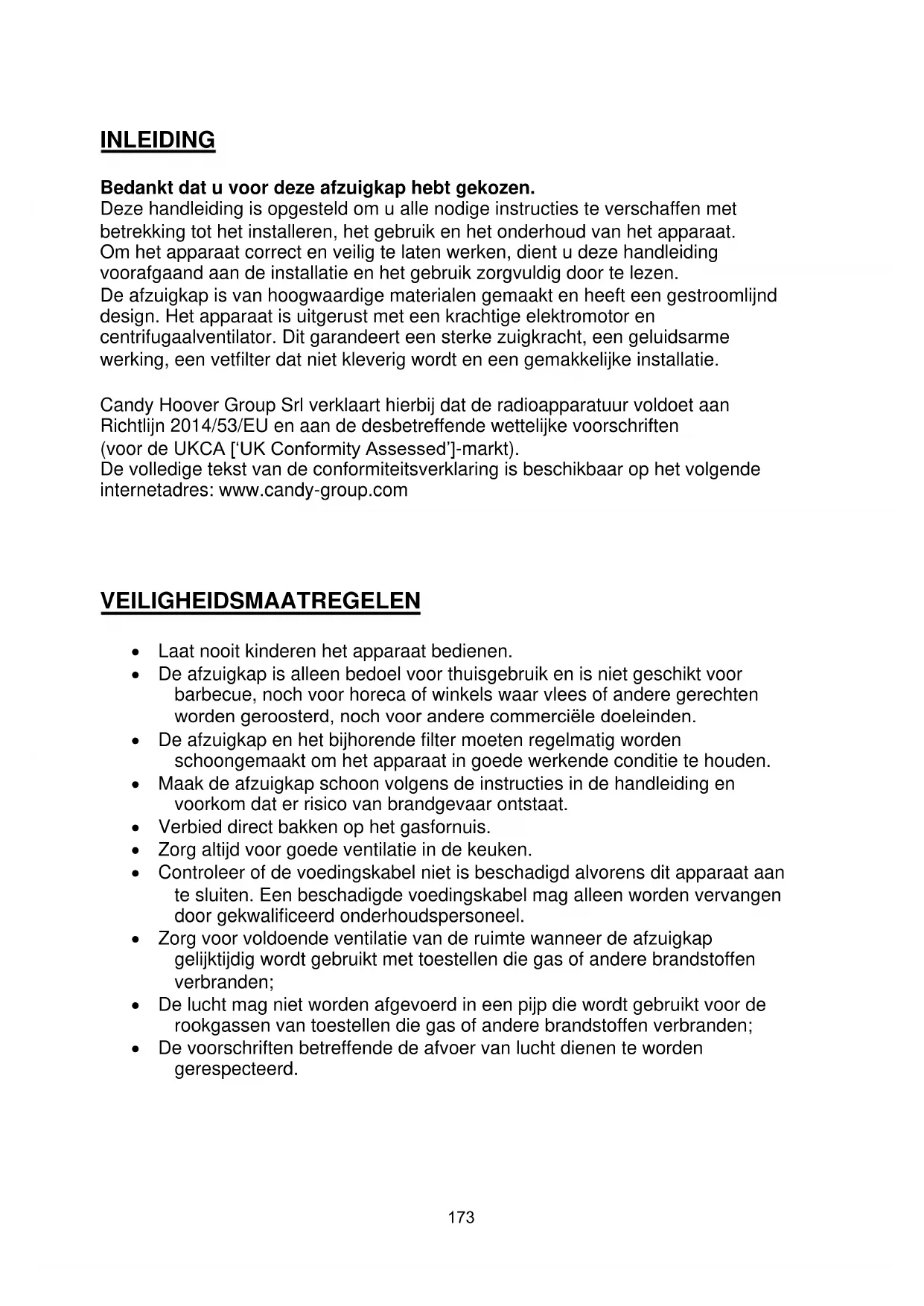

MILIEUBESCHERMING 190 172INLEIDING Bedankt dat u voor deze afzuigkap hebt gekozen. Deze handleiding is opgesteld om u alle nodige instructies te verschaffen met betrekking tot het installeren, het gebruik en het onderhoud van het apparaat. Om het apparaat correct en veilig te laten werken, dient u deze handleiding voorafgaand aan de installatie en het gebruik zorgvuldig door te lezen. De afzuigkap is van hoogwaardige materialen gemaakt en heeft een gestroomlijnd design. Het apparaat is uitgerust met een krachtige elektromotor en centrifugaalventilator. Dit garandeert een sterke zuigkracht, een geluidsarme werking, een vetfilter dat niet kleverig wordt en een gemakkelijke installatie. Candy Hoover Group Srl verklaart hierbij dat de radioapparatuur voldoet aan Richtlijn 2014/53/EU en aan de desbetreffende wettelijke voorschriften (voor de UKCA [‘UK Conformity Assessed’]-markt). De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: www.candy-group.com VEILIGHEIDSMAATREGELEN

• Laat nooit kinderen het apparaat bedienen.

• De afzuigkap is alleen bedoel voor thuisgebruik en is niet geschikt voor barbecue, noch voor horeca of winkels waar vlees of andere gerechten worden geroosterd, noch voor andere commerciële doeleinden.

• De afzuigkap en het bijhorende filter moeten regelmatig worden schoongemaakt om het apparaat in goede werkende conditie te houden.

• Maak de afzuigkap schoon volgens de instructies in de handleiding en voorkom dat er risico van brandgevaar ontstaat.

• Verbied direct bakken op het gasfornuis.

• Zorg altijd voor goede ventilatie in de keuken.

• Controleer of de voedingskabel niet is beschadigd alvorens dit apparaat aan te sluiten. Een beschadigde voedingskabel mag alleen worden vervangen door gekwalificeerd onderhoudspersoneel.

• Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap gelijktijdig wordt gebruikt met toestellen die gas of andere brandstoffen verbranden;

• De lucht mag niet worden afgevoerd in een pijp die wordt gebruikt voor de rookgassen van toestellen die gas of andere brandstoffen verbranden;

• De voorschriften betreffende de afvoer van lucht dienen te worden gerespecteerd.

173- Houd kinderen in de gaten, om te voorkomen dat zij met het apparaat spelen.

- Niet flamberen onder de afzuigkap. De afzuigkap is niet bedoeld voor installatie boven een fornuis met meer dan vier pitten - Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap gelijktijdig wordt gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die de lucht alleen terug de ruimte invoeren); - De details met betrekking tot manier en frequentie van reinigen. - Er bestaat brandgevaar als de reiniging niet conform de instructies wordt uitgevoerd. - Niet flamberen onder de afzuigkap. - VOORZICHTIG: Bij gebruik van kooktoestellen kunnen toegankelijke delen heet worden. Gevaar voor elektrische schok

Sluit dit toestel uitsluitend aan op een correct geaard stopcontact. Neem bij twijfel contact op met een gekwalificeerde elektromonteur voor advies.

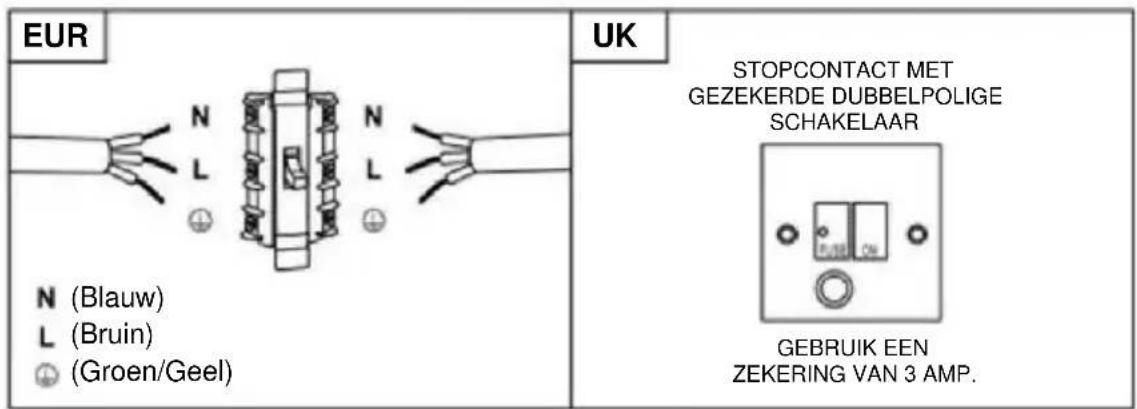

Niet opvolgen van deze instructies kan leiden tot de dood, brand of elektrische schok. De in dit product gebruikte lamp is niet geschikt voor gebruik bij de verlichting van een kamer. Deze lamp heeft als doel verlichting te bieden voor het gebruik van het product. 174Elektrische installatie Alle installaties moeten door een vakbekwame persoon of gekwalificeerde elektricien worden uitgevoerd. Controleer voordat u het apparaat op de elektrische voeding aansluit of de netspanning overeenkomt met de spanning op het typeplaatje. Directe aansluiting Het apparaat moet direct op de netvoeding worden aangesloten met een omnipolaire scheidingsschakelaar met een minimum opening van 3 mm tussen de contacten. De installateur moet controleren of de elektrische aansluiting juist is uitgevoerd en overeenkomt met het bedradingsschema. De kabel mag niet gebogen of samengedrukt zijn. Controleer regelmatig of de stekker en het snoer niet zijn beschadigd. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of samenstel dat verkrijgbaar is bij de fabrikant of diens servicevertegenwoordiger. WAARSCHUWING: Dit is een Klasse I-apparaat dat geaard MOET worden Dit apparaat heeft een 3-aderige voedingskabel die als volgt is gekleurd: Bruin = fasedraad, de aanvoerdraad van de stroom Blauw = nuldraad, de afvoerdraad van de stroom Groen en geel = aardedraad Er moet een zekering van 3 ampère worden gebruikt. EUR

(Blauw) (Bruin) (Groen/Geel) GEBRUIK EEN ZEKERING VAN 3 AMP. 175Lijst van accessoires voor standaardinstallatie Benaming Afbeelding Aantal Behuizing

Beugel onderste afvoerpijp

Beugel bovenste afvoerpijp

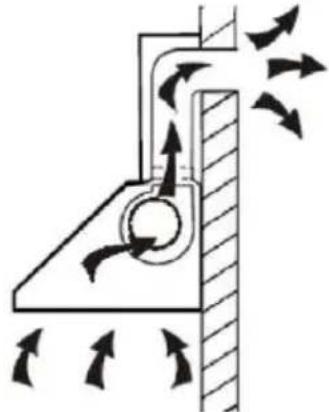

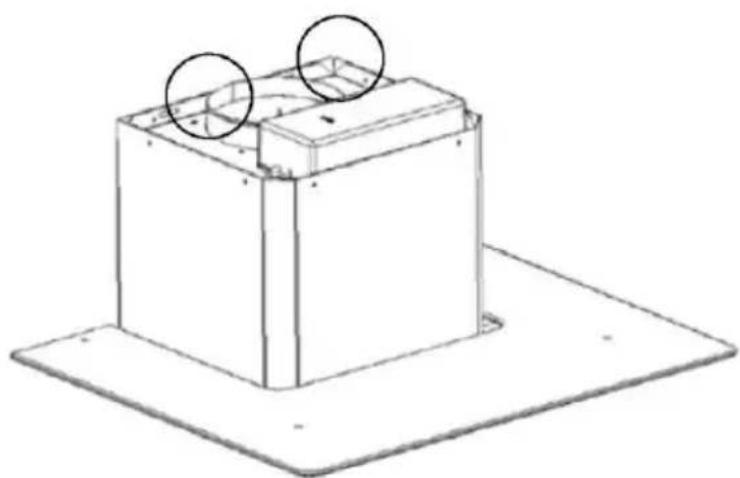

176INSTALLATIE (montage op de muur) Als u een uitlaat naar buiten hebt, kunt u uw afzuigkap aansluiten zoals op onderstaande afbeelding met behulp van een afzuigkanaal (email, aluminium, onbrandbare flexibele buis met een binnendiameter van 150 mm)

1. Zet voorafgaand aan de installatie het apparaat uit en neem de stekker uit het

2. Voor het beste effect moet de afzuigkap op 65–75 cm afstand boven het kookvlak

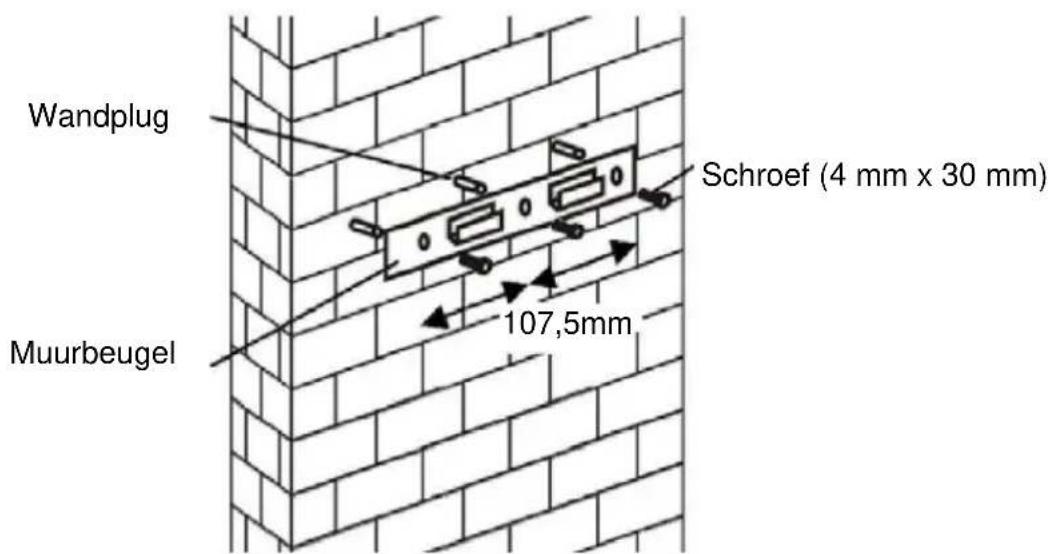

3. Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel op de muur met de

meegeleverde schroeven. Wandplug Schroef (4 mm x 30 mm) Muurbeugel 107,5mm 75cm 65cm 1774. Til de afzuigkap op en hang hem aan de haak van de wandbeugel.

5. Bevestig de terugslagklep aan de luchtuitlaat van de afzuigkap. Bevestig

vervolgens de uitlaatpijp op de terugslagklep zoals hieronder weergegeven. Uitlaatpijp Afzuigkap

i. Breng het glas op de juiste plaats aan bovenop de afzuigkap.

ii. Bevestig het met 4 schroeven met onderlegring. Draai de schroeven niet

te vast aan om te voorkomen dat het glas breekt.

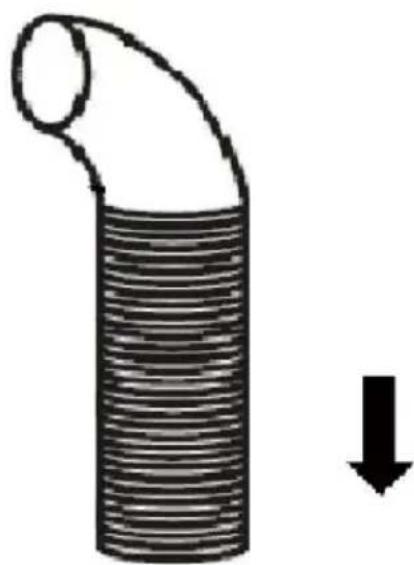

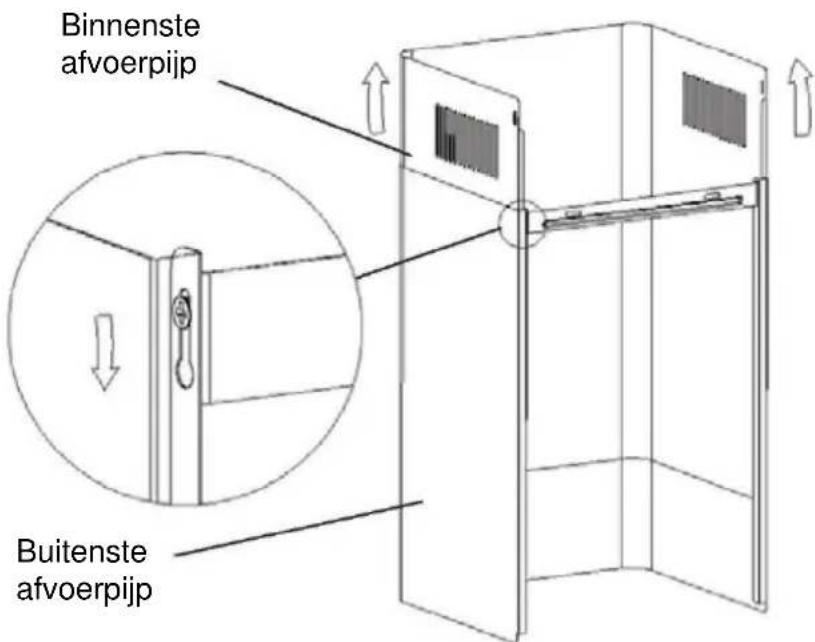

i. Plaats de binnenste afvoerpijp in de buitenste afvoerpijp. Trek vervolgens

de binnenste afvoerpijp omhoog. Stel het geheel in op de vereiste hoogte.

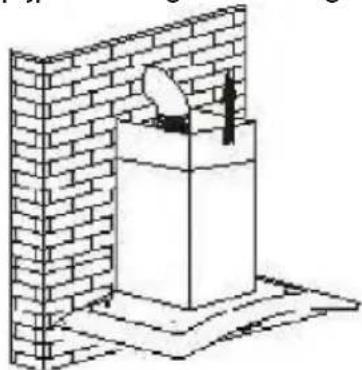

ii. Verschuif de afvoerpijp om de hoogte van de afvoer aan te passen. Als de

vereiste hoogte is bereikt, hang dan de bevestigingsopening aan de bevestigingsschroeven, zoals in de onderstaande afbeelding wordt weergegeven. Binnenste afvoerpijp Buitenste afvoerpijp

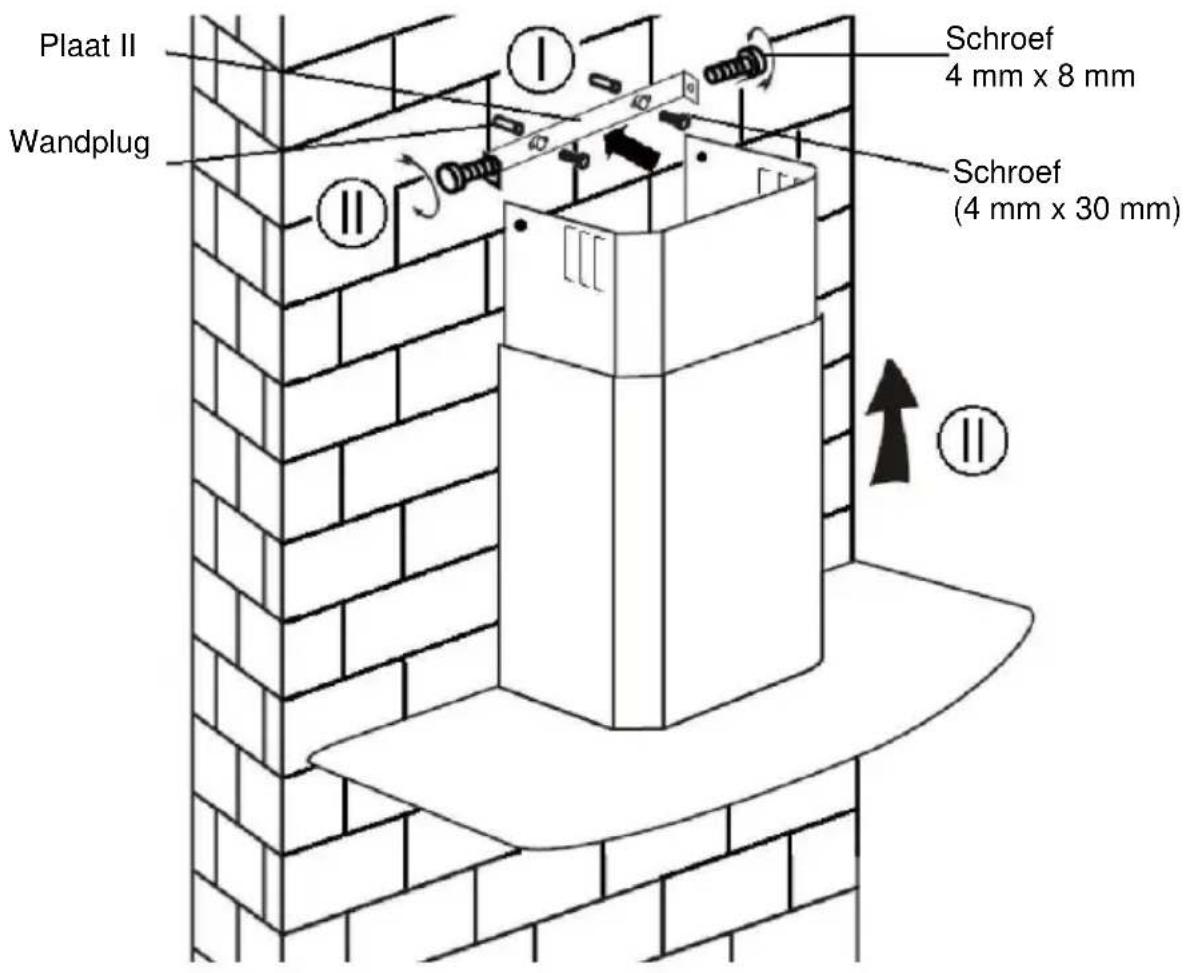

i. Boor 2 gaten van 8 mm voor plaat II. Bevestig plaat II op de muur met de

2 meegeleverde schroeven.

ii. Plaats de afvoerpijp tegen de plaat en zet vast met 2 schroeven.

Plaat II Schroef 4 mm x 8 mm Wandplug Schroef (4 mm x 30 mm) 180Lijst van accessoires voor standaardinstallatie Benaming Afbeelding Aantal Luchtdeflector

181INSTALLATIE (LUCHTDEFLECTOR): De luchtdeflector wordt vermeld als bijgeleverd en niet optioneel.

1. Buig voor de installatie de beide uiteinden van de beugel krom zoals hieronder te

2. Bevestig de beugel aan de T-vormige kunststof uitlaat met 2 meegeleverde

schroeven ST3.5x12 mm.

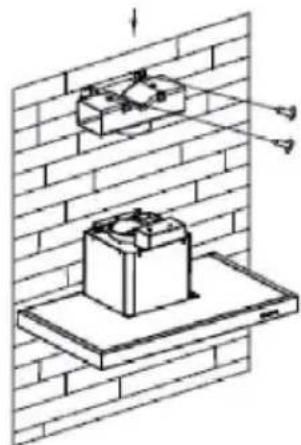

3. Boor 2 gaten voor de wandpluggen en schroef en bevestig vervolgens de beugel

op de muur met 2 van de bijgeleverde schroeven ST4x30 mm.

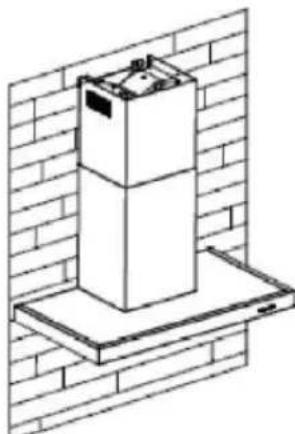

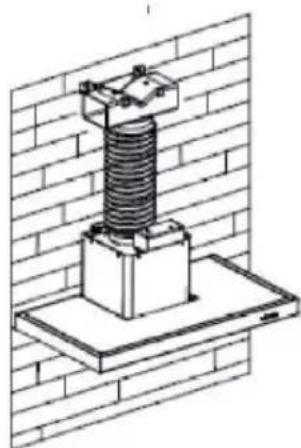

4. Bevestig de uitlaatpijp aan de luchtuitlaat van de afzuigkap zoals hieronder te zien is:

5. Installeer de afvoerpijp op de eenheid en bevestig.

182o "Let op: De T-vormige kunststof uitlaat en v-kleppen kunnen niet tegelijkertijd worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Plaats de v-klep op de bestaande uitlaat; 2) Gebruik de T-vormige kunststof uitlaat, voeg geen v-klep toe." o "Let op: Het product wordt geleverd met v-klep accessoire. Dit accessoire is niet verplicht voor installatie, bediening en gebruik van het product." 183INSTALLATIE (VENTILATIE BINNEN) Als u geen afvoer naar buiten hebt, is de afzuigbuis niet nodig en is installatie vergelijkbaar met de installatie in het gedeelte ‘INSTALLATIE (VENTILATIE BUITEN)’. Actiefkoolfilters worden gebruikt voor het opvangen van geurtjes. Om het actiefkoolfilter te installeren, moet eerst het vetfilter worden losgemaakt. Druk op de blokkering en trek het filter omlaag. Bevestig het actiefkoolfilter in het apparaat en draai het rechtsom. Doe hetzelfde aan de andere kant. OPMERKING: o Controleer of het filter stevig vastzit. Anders kan het losraken en gevaar veroorzaken. o Wanneer een actiefkoolfilter is bevestigd, neemt het zuigvermogen af. SLUITEN

184BESCHRIJVING VAN DE ONDERDELEN

CONFIGURATIE 1 BEDIENING Knop lage snelheid Deze wordt gebruikt om de keuken te ventileren. Deze stand is geschikt voor sudderende gerechten en voor gerechten waarbij niet veel stoom vrijkomt. Knop middelhoge snelheid Deze stromingssnelheid van de lucht is ideaal voor afzuiging bij standaardkookwerkzaamheden. Knop hoge snelheid Wanneer zeer dichte rook of stoom wordt geproduceerd, drukt u op de knop voor hoge snelheid voor een zeer effectieve ventilatie. Boost 1 (snelheid 4) Druk op snelheid b toets 1, de achtergrondverlichting van de snelheid B is ingeschakeld en de afzuigkap werkt op boost-modus; Boost 2 (snelheid 5) Druk op snelheid b toets 2, de achtergrondverlichting van snelheid B

ingeschakeld en de afzuigkap werkt op boost-modus; Verlichting Druk kort om het licht aan of uit te zetten Quick-timer: Houd de lichtknop gedurende 3 seconden ingedrukt. De knoppen van de ventilatorsnelheid zullen knipperen en 5 minuten aftellen. Na 5 minuten gaan de motor en het licht automatisch uit en klinken er drie zoemergeluiden. Wifiverbinding Houd het wifipictogram even ingedrukt en ga naar de verbindingsmodus: de verlichting van het wifipictogram blijft knipperen om aan te geven dat verbinding wordt gemaakt. Als verbinding is gemaakt, gaat de verlichting van het wifipictogram helemaal aan, net als in de stand-bymodus. Houd het wifipictogram nogmaals even ingedrukt en de verbinding wordt stopgezet. 185CONFIGURATIE 2 STAND-BYMODUS. Nadat de spanning is aangesloten gaat alle verlichting en het systeem in STAND- BYMODUS. Knop lage snelheid Deze wordt gebruikt om de keuken te ventileren. Deze stand is geschikt voor sudderende gerechten en voor gerechten waarbij niet veel stoom vrijkomt. Knop middelhoge snelheid Deze stromingssnelheid van de lucht is ideaal voor afzuiging bij standaardkookwerkzaamheden. Knop hoge snelheid Wanneer zeer dichte rook of stoom wordt geproduceerd, drukt u op de knop voor hoge snelheid voor een zeer effectieve ventilatie. Boosterfunctie Deze kap heeft een boosterfunctie. Om de booster te activeren, drukt u op B tot snelheid 4. Ga naar de hoogste snelheid terwijl de kap in gebruik is en de snelheid wordt gedurende 5 minuten verhoogd, alvorens weer te vertragen. Verlichting Druk kort om het licht aan of uit te zetten Quick-timer: Houd de lichtknop gedurende 3 seconden ingedrukt. De knoppen van de ventilatorsnelheid zullen knipperen en 5 minuten aftellen. Na 5 minuten gaan de motor en het licht automatisch uit en klinken er drie zoemergeluiden. Wifiverbinding Houd het wifipictogram even ingedrukt en ga naar de verbindingsmodus: de verlichting van het wifipictogram blijft knipperen om aan te geven dat verbinding wordt gemaakt. Als verbinding is gemaakt, gaat de verlichting van het wifipictogram helemaal aan, net als in de stand-bymodus. Houd het wifipictogram nogmaals even ingedrukt en de verbinding wordt stopgezet. 186De hOn-app downloaden Allereerst moet u hOn-app downloaden en op uw draagbare toestel installeren. Registreer vervolgens uw afzuigkap. OPMERKING REGISTRATIE HAIER-AFZUIGKAP De afbeelding van de afzuigkap is uitsluitend ter illustratie. Het kan zijn dat het niet een perfecte weerspiegeling van uw apparaat is.

1- Druk op de wifiknop totdat het pictogram begint te knipperen. Als het koppelen is

voltooid blijft het wifi-pictogram branden. 187ONDERHOUD Alvorens het apparaat te reinigen, zet u het uit en haalt u de stekker uit het stopcontact.

I. Normale reiniging

Gebruik een zachte doek die in een handwarm mild sopje of een schoonmaakproduct voor het huishouden is bevochtigd. Gebruik nooit metalen voorwerpen, chemische, schurende materialen of harde borstels om het apparaat te reinigen.

II. Maandelijkse reiniging van het vetfilter

ESSENTIEEL: Als u het filter elke maand schoonmaakt, kan dit brandgevaar voorkomen. Het filter vangt vet, rook en stof op ......................... dit betekent dat het filter rechtstreeks invloed heeft op de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, kunnen de vetresten (die potentieel brandbaar zijn) het filter verzadigen. Reinig het filter met een huishoudelijk schoonmaakproduct.

III. Jaarlijkse reiniging van het actiefkoolfilter

ALLEEN van toepassing als het product wordt geïnstalleerd als recirculatie-eenheid (zonder ventilatie naar buiten). Dit filter vangt geuren op en moet eenmaal per jaar worden vervangen, afhankelijk van de gebruiksfrequentie van de afzuigkap.

Verwijder de schroeven uit het glas, neem de glazen kap weg. Lokaliseer het lampje dat moet worden vervangen. De lampjes bevinden zich in de armatuur aan de binnenkant van het nu open deel van de kap. Maak de bedrading los en verwijder de lamphouders en de bedrading uit de kap. Belangrijk: Het is niet mogelijk de lampjes afzonderlijk te vervangen, maar de lampjes, lamphouders en bedrading moeten als geheel worden verwijderd. (ledlampje: MAX 1,5 W) Plaats de nieuwe lampjes, lamphouders en bedrading op dezelfde wijze als de oorspronkelijke onderdelen. Sluit de bedrading weer aan. 188Plaats de glazen kap terug en bevestig de glasschroeven. Zorg dat de schroeven helemaal worden aangedraaid. PROBLEMEN OPLOSSEN Fout Oorzaak Oplossing Verlichting brandt, maar de ventilator werkt niet Het waaierblad van de ventilator zit vast. Zet het apparaat uit en laat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren. De motor is beschadigd. De verlichting en de ventilator werken allebei niet Het halogeenlampje is defect. Vervang het lampje door een ander met het juiste vermogen. Voedingssnoer komt los. Steek de stekker weer in het stopcontact. Het apparaat trilt zeer sterk Het waaierblad van de ventilator is beschadigd. Schakel het apparaat uit en laat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren. De motor van de ventilator zit niet goed vast. Zet het apparaat uit en laat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren. Het apparaat is niet correct op de beugel gehangen. Neem het apparaat van de beugel en controleer of de beugel op de juiste plaats zit. Afzuigwerking is niet goed Te grote afstand tussen het apparaat en het kookvlak Pas de afstand aan tot 65-75 cm Technologie Wifi Standaard

Frequentieband(en) [MHz] 2400 MHz ~ 2483,5 MHz Maximaal vermogen [mW] 100 mW Productinformatie voor netwerkapparatuur stroomverbruik van het product in stand-by in een netwerk, als alle bedrade netwerkpoorten zijn aangesloten en alle draadloze netwerkpoorten geactiveerd zijn:
