HATS6CBS4BWIFI - Exaustor HAIER - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	Haier
Modelo	HATS6CBS4BWIFI
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	200 W
Número de velocidades	5 (incluindo 2 boost)
Caudal de ar máximo	650 m³/h
Nível sonoro máximo	65 dB(A)
Dimensões (L x P x A)	600 x 500 x (350-1200) mm
Peso líquido	15 kg
Tipo de iluminação	LED, 1,5 W máx.
Filtro de gordura	Metal antiaderente, lavável na máquina de lavar loiça
Filtro de carvão ativado	Opcional, substituição anual (para recirculação)
Conexão Wi-Fi	Sim, 802.11 b/g/n, 2,4 GHz
Aplicativo móvel	hOn
Distância mínima acima do fogão	65-75 cm
Diâmetro do duto de evacuação	150 mm
Função temporizador	Sim, desligamento automático após 5 minutos
Material	Aço inoxidável e vidro
Tipo de instalação	Montagem na parede, evacuação externa ou recirculação

Perguntas frequentes - HATS6CBS4BWIFI HAIER

Como limpar o filtro de gordura do exaustor Haier HATS6CBS4BWIFI?

O filtro de gordura deve ser limpo pelo menos uma vez por mês. Retire-o pressionando o sistema de abertura e limpe-o com um detergente doméstico ou na máquina de lavar loiça. Nunca utilize palha de aço ou produtos abrasivos.

Como instalar o exaustor em modo de recirculação?

Se não tiver uma saída exterior, deve instalar os filtros de carvão ativado (incluídos). Retire primeiro o filtro de gordura, depois fixe os filtros de carvão rodando-os no sentido dos ponteiros do relógio até encaixarem.

Como conectar o exaustor à aplicação hOn?

Descarregue a aplicação hOn no seu smartphone e crie uma conta. Prima longamente o ícone Wi-Fi do exaustor até este piscar, depois siga as instruções na aplicação para concluir a sincronização.

O que fazer se o ventilador não funcionar mas a iluminação funciona?

Isto pode dever-se a uma pá do ventilador bloqueada ou a um motor danificado. Desligue o aparelho e contacte um serviço pós-venda qualificado. Não tente reparar você mesmo.

Como substituir a lâmpada LED do exaustor?

Retire os parafusos do vidro e remova-o. Desligue a cablagem da lâmpada, retire o suporte da lâmpada e substitua o conjunto por uma peça original (LED máx. 1,5 W). Coloque novamente o vidro e aperte os parafusos.

Qual é a distância recomendada entre o exaustor e a placa de cozinha?

Para um desempenho ideal e segurança, o exaustor deve ser instalado a uma distância de 65 a 75 cm acima da placa de cozinhar.

Como ativar a função temporizador?

Prima longamente o botão de iluminação durante 3 segundos. Os botões de velocidade piscam e o exaustor desliga-se automaticamente após 5 minutos.

O que fazer se o exaustor vibrar fortemente?

Verifique se o aparelho está corretamente pendurado no suporte de parede. Se a pá do ventilador estiver danificada ou o motor mal fixado, contacte um técnico qualificado.

Como desativar o Wi-Fi do exaustor?

Prima longamente o ícone Wi-Fi para desativar a conexão. Se o exaustor estiver registado na aplicação, desligue-o para desativar a porta sem fios.

Onde encontrar o número de série do exaustor Haier?

O número de série (código de 16 dígitos começando por 3) encontra-se na placa de identificação do aparelho e no certificado de garantia.

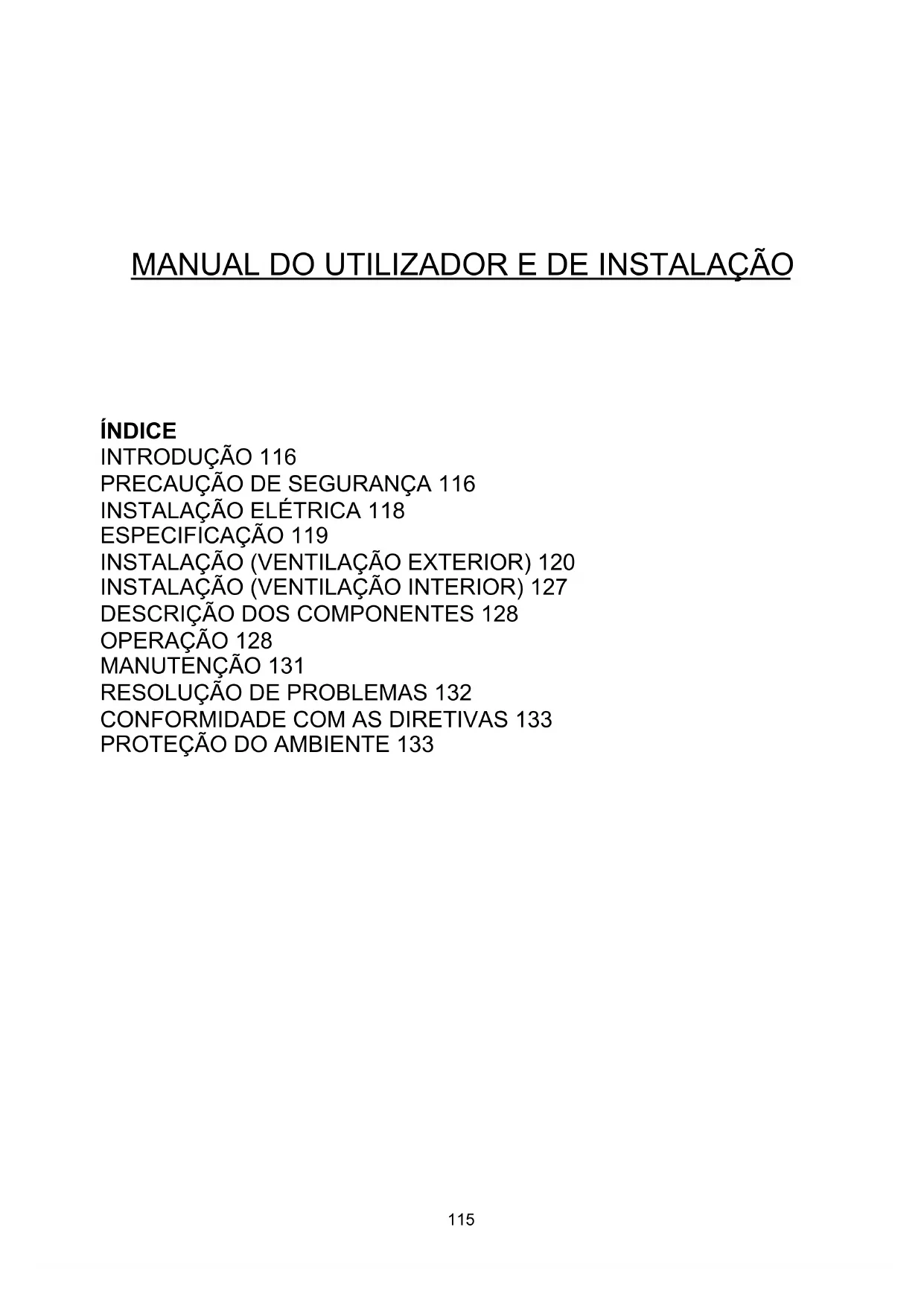

MANUAL DE UTILIZADOR HATS6CBS4BWIFI HAIER

MANUAL DO UTILIZADOR E DE INSTALAÇÃO

ÍNDICE

INTRODUÇÃO 116

PRECAUÇÃO DE SEGURANÇA 116

INSTALAÇÃO ELÉTRICA 118

ESPECIFICAÇÃO 119

INSTALAÇÃO (VENTILAÇÃO EXTERIOR) 120

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 127

DESCRIÇÃO DOS COMPONENTES 128

OPERAÇÃO 128

MANUTENÇÃO 131

RESOLUÇÃO DE PROBLEMAS 132

CONFORMIDADE COM AS DIRETIVAS 133

PROTEÇÃO DO AMBIENTE 133

INTRODUÇÃO

Obrigado por escolher este exaustor.

Este manual de instruções foi concebido para lhe fornecer todas as instruções necessárias para a instalação, utilização e manutenção do aparelho.

Para operar a unidade de forma correta e em segurança, leia este manual de instruções cuidadosamente antes da instalação e utilização do aparelho.

O exaustor usa materiais de alta qualidade e foi concebido com um design dinâmico. Equipado com uma ventoinha centrífuga e um motor elétrico de grande potência, fornece igualmente uma grande potência de aspiração, uma operação de baixo ruído, filtro de gordura antiaderente e instalação de montagem fácil.

Por este motivo, a Candy Hoover Group Srl declara que o equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com os requisitos estatutários pertinentes (para o mercado do Reino Unido).

O texto integral da declaração de conformidade está disponível no seguinte endereço Internet: www.candy-group.com

PRECAUÇÃO DE SEGURANÇA

• Nunca permita que crianças operem o aparelho.
• O exaustor é apenas para uso doméstico, não é adequado para churrascos, churrasqueiras ou outros fins comerciais.
• O exaustor e os seus filtros devem ser limpos regularmente para serem mantidos em boas condições de funcionamento.
• Limpe o exaustor de acordo com o manual de instruções e proteja a unidade do perigo de incêndio. Proíba cozinhar diretamente a partir do fogão a gás.
• Mantenha uma boa ventilação na divisão da cozinha. Antes de ligar este aparelho, verifique se o cabo de alimentação não está danificado. O cabo de alimentação deve ser substituído apenas por pessoal de serviço qualificado. Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser usado ao mesmo tempo que aparelhos a gás ou outros combustíveis. O ar não deve ser descarregado num tubo de chaminé utilizado para evacuar fumos de aparelhos que utilizem gás ou outros combustíveis. Os regulamentos referentes à descarga de ar têm de ser cumpridos.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Não prepare receitas flambadas por baixo do exaustor. O exaustor não se destina a ser instalado sobre uma placa com mais de quatro elementos.
• Deve haver ventilação adequada na divisão onde o exaustor for utilizado em conjunto com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar para a divisão);
• Os detalhes relativos ao método e à frequência de limpeza.
• Existe o risco de incêndio se a limpeza não for realizada de acordo com as instruções;
• Não prepare receitas flambadas por baixo do exaustor;
• CUIDADO: As peças acessíveis podem tornar-se quentes quando usadas com aparelhos para cozinhar.

Perigo de choque elétrico.

Ligue esta unidade a uma tomada com devida ligação à terra. Em caso de dúvida, informe-se junto de um técnico qualificado. No caso de incumprimento destas instruções, pode ocorrer incêndio ou choque elétrico.

A lâmpada usada neste produto não é adequada para uso na iluminação de uma sala.

O objetivo desta lâmpada é fornecer iluminação para uso do produto.

Instalação elétrica

Toda a instalação tem de ser realizada por uma pessoa competente ou por um eletricista qualificado. Antes de ligar a alimentação da rede, certifique-se de que a tensão da rede corresponde à tensão na placa de classificação.

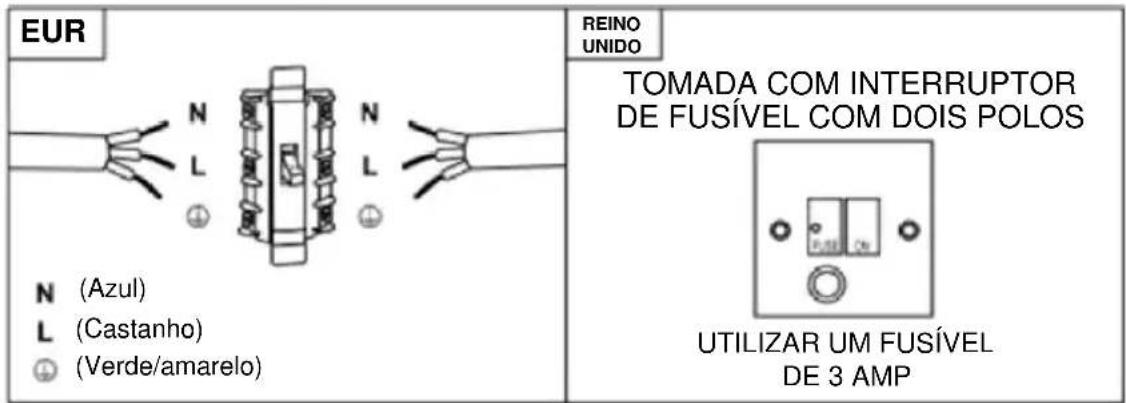

Ligação direta

O aparelho deve ser ligado diretamente à rede elétrica, utilizando um disjuntor omnipolar com uma abertura mínima de 3 mm entre os contactos.

O instalador deve certificar-se de que foi efetuada a ligação elétrica correta e que está em conformidade com o DIAGRAMA de cablagem. O cabo não deve estar dobrado nem comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos. Se o cabo de alimentação estiver danificado, este deve ser substituído por um cabo ou conjunto especial disponível pelo fabricante ou pelo seu agente de serviço.

AVISO: Este é um aparelho de classe I e TEM de ser ligado à terra. Este aparelho é fornecido com um cabo de rede de 3 núcleos colorido do seguinte modo:

Castanho = L ou vivo

Azul = N ou Neutro

Verde e Amarelo = E ou Terra

O fusível deve ter a classificação de 3 Amps.

Lista de acessórios de instalação padrão

Especificações.	Imagem de ilustração	Qtde
Invólucro		1
Chaminé superior		1
Chaminé inferior		1
Suporte de chaminé inferior		1
Suporte de chaminé superior		1
Tabuleiro de suspensão		1
φ8 bUCHAS φ8×φ6 cor branca		9
Parafusos ST4.0×30		9
parafusos φ7.2 ST4.0×8		2
Saía de ar		1
Filtro de carvão		2

INSTALAÇÃO (montagem na parede)

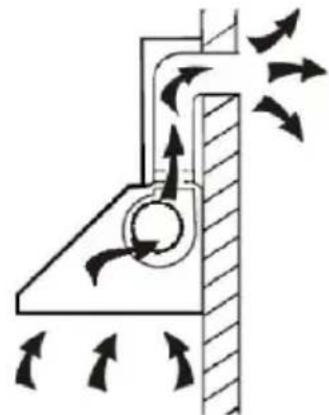

Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como aparece na imagem a seguir através de um tubo de extração (tubo flexível de esmalte ou alumínio, não inflamável com um diâmetro inferior de 150 mm)

1. Antes de realizar a instalação, desligue a unidade e retire a ficha da tomada.

1. O exaustor deve ser colocado a uma distância de 65 a 75 cm da superfície onde se cozinha para obter um melhor resultado.

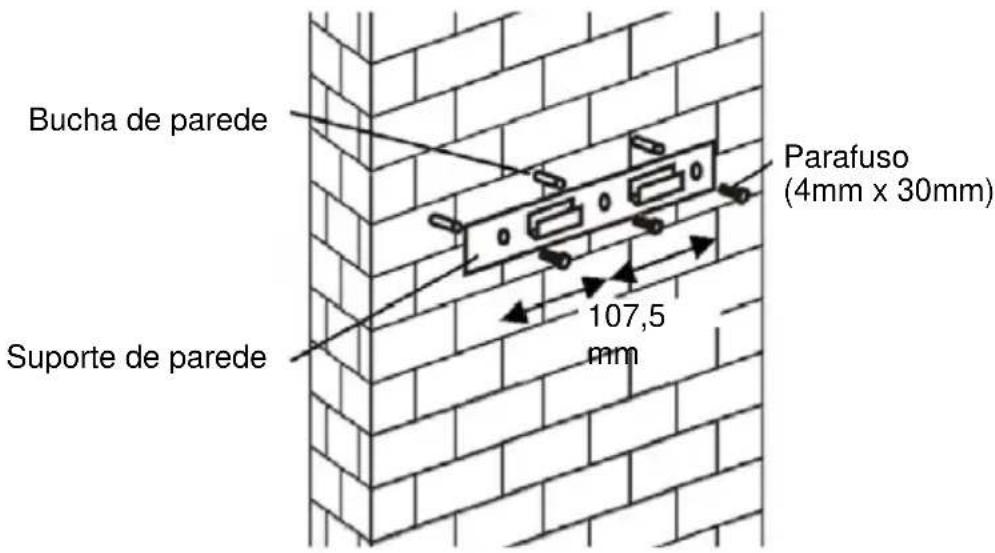

1. Faça 3 furos de 8 milímetros para acomodar o suporte. Enrosque e aperte o suporte na parede com os parafusos fornecidos.

1. Levante o exaustor e pendure no gancho do suporte de parede.

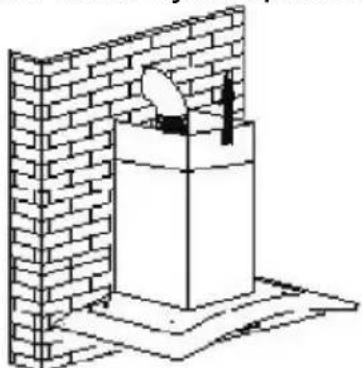

1. Fixe a válvula unidirecional à saída de ar do exaustor. Em seguida, prenda o tubo de escape na válvula unidirecional, como mostrado abaixo.

6.

i. Coloque o vidro na posição adequada sobre o exaustor.

ii. Fixe com os 4 parafusos e a anilha. Para não rachar o vidro, não aperte demasiado os parafusos.

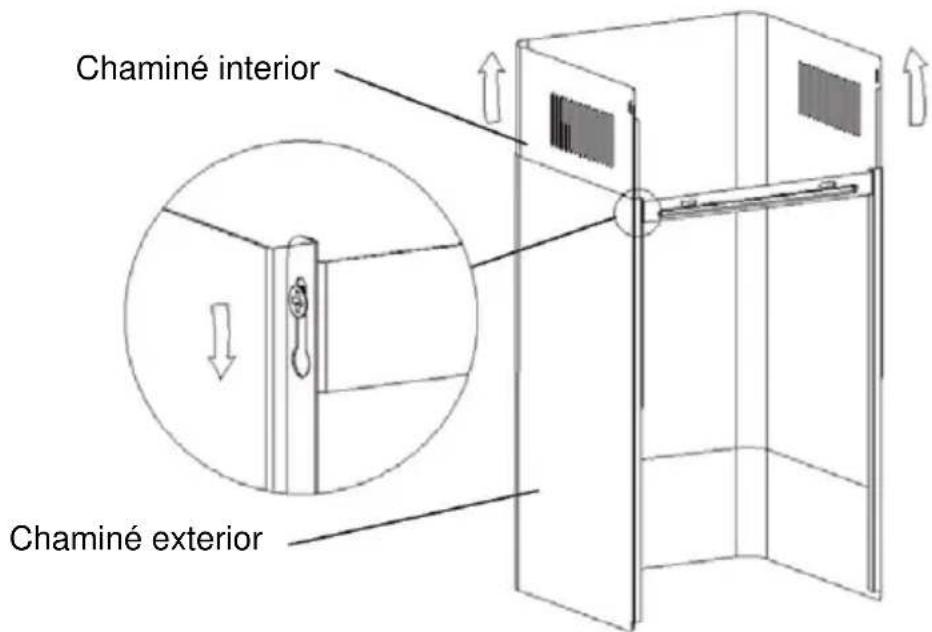

i. Coloque a chaminé interior na chaminé exterior. Em seguida, puxe a chaminé interna para cima. Ajuste para alcançar a altura necessária.

ii. Deslize a chaminé para ajustar a altura da chaminé. Quando a altura for atingida, pendure o orifício de fixação nos parafusos de fixação, conforme mostrado nas imagens abaixo.

8.

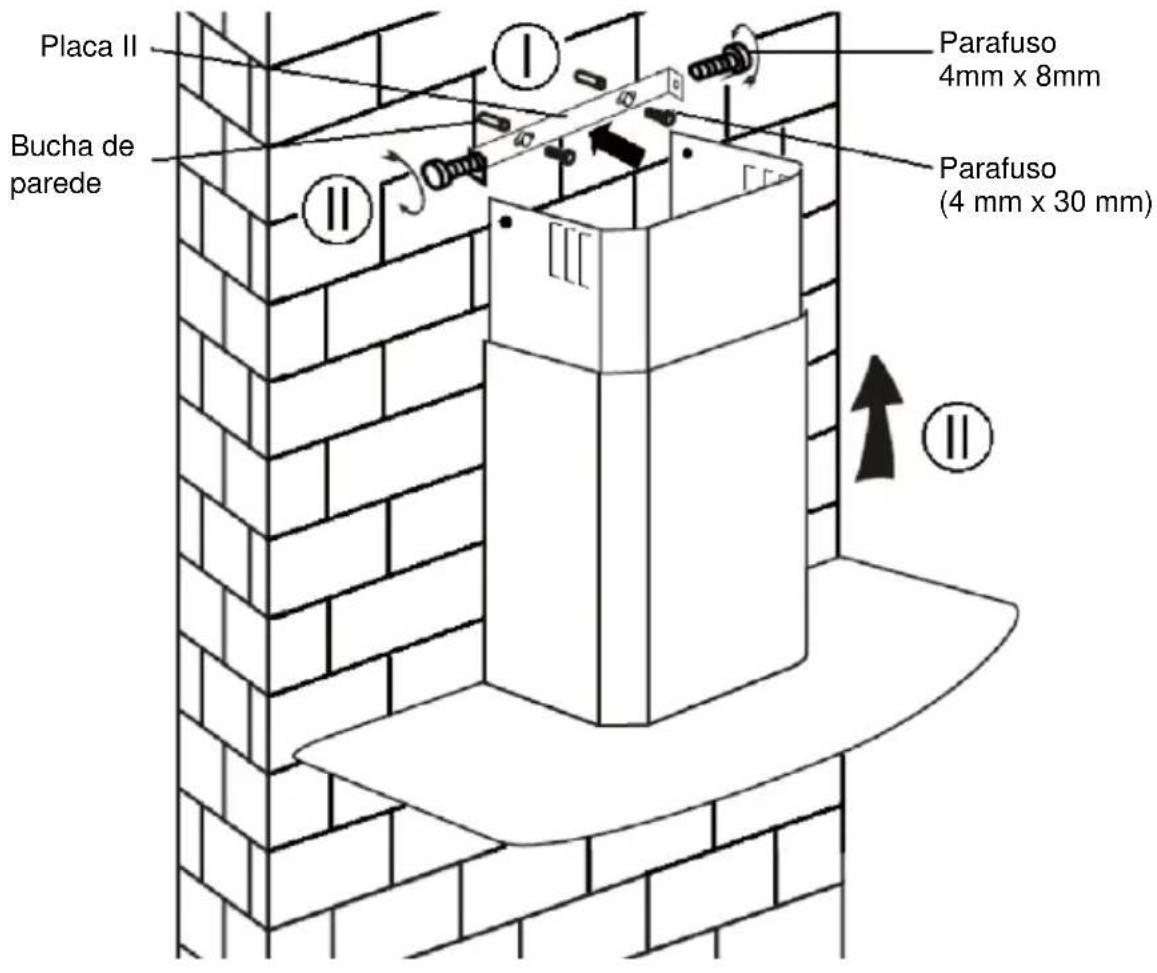

i. Faça 2 furos de 8 mm para acomodar a placa II. Enrosque e aperte a placa II na parede com os 2 parafusos fornecidos. ii. Monte a chaminé na unidade e fixe-a com 2 parafusos.

Lista de acessórios de instalação padrão

Especificações.	Imagem de ilustração	Qtde
Deflector de ar		1
Suporte		1
φ8buchas φ8×φ6 cor branca		2
Parafusos ST4.0×30		2
Parafusos ST3.5×12		2

INSTALAÇÃO (DEFLETOR DE AR):

O defletor de ar é mencionado como incluído e não opcional.

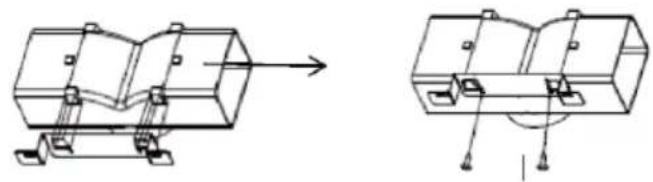

1. Antes da instalação, curve ambas as extremidades do suporte como mostrado abaixo:

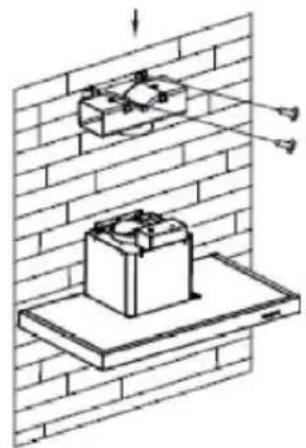

1. Fixe o suporte na saída de plástico em forma de T com 2 parafusos St3.5x12 mm fornecidos.

1. Faça 2 furos para acomodar as buchas de parede, em seguida, enrosque e aperte o suporte na parede com 2 parafusos ST4x30mm fornecidos.

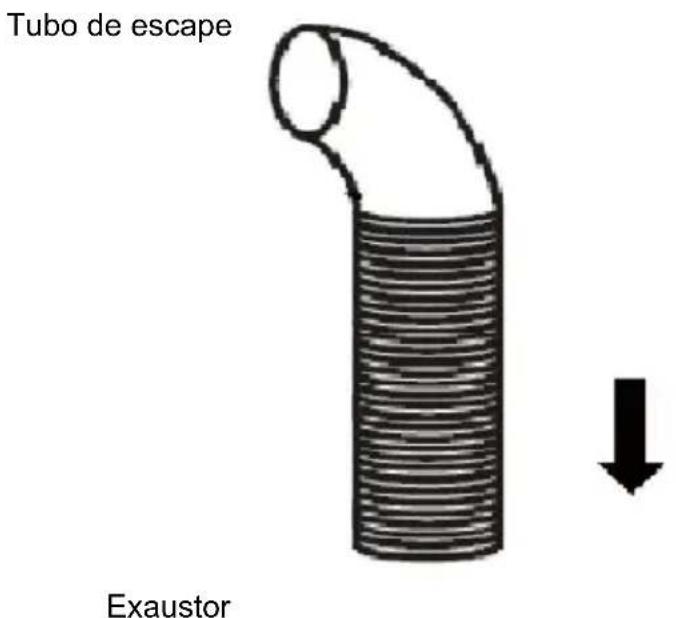

1. Encaixe o tubo de escape na saída de ar do exaustor, como mostrado abaixo:

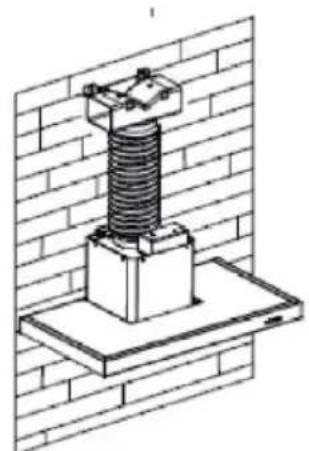

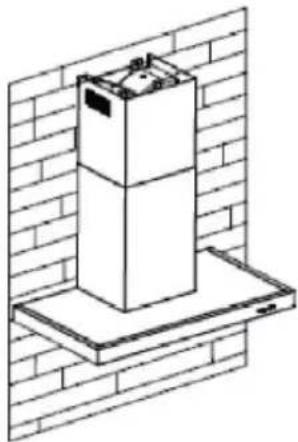

1. Instale a chaminé na unidade e fixe-a.

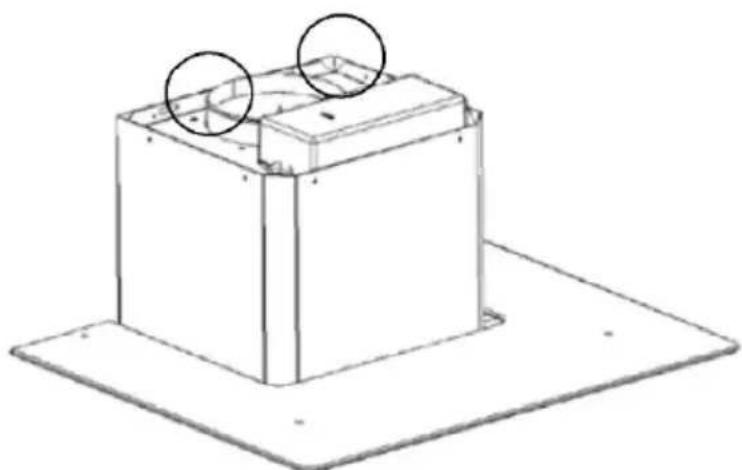

Por favor, tome nota: a saída de plástico em forma de T e as abas em V não podem ser usadas ao mesmo tempo. Pode usá-las de duas maneiras: 1) Adicione a aba em V à saída existente; 2) Use a tomada de plástico em forma de T, sem adicionar a aba em V.

Nota: O produto é fornecido com um acessório de aba em V. Este acessório não é obrigatório para instalação, operação e uso do produto.

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não tiver uma saída para o exterior, o tubo de escape não é necessário e a instalação é semelhante ao que aparece na "INSTALAÇÃO (VENTILAÇÃO EXTERIOR)".

É possível usar um filtro de carvão ativado para captar odores.

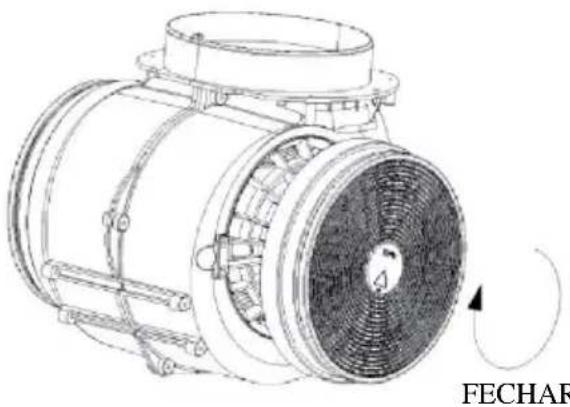

Para instalar o filtro de carvão ativado, primeiro é necessário desprender o filtro de gordura. Pressione o fecho e puxe-o para baixo.

Encaixe o filtro de carvão ativado à unidade e rode-o na direção dos ponteiros do relógio. Repita a mesma operação na outra parte.

NOTA:

Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo.

Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido.

DESCRIÇÃO DOS COMPONENTES

CONFIGURAÇÃO 1

1 Botão de baixa velocidade

É utilizado para ventilação na cozinha. É usado para cozinhar em lume brando e cozinhados que não libertem muito vapor.

2 Botão de velocidade média

A velocidade do fluxo de ar é ideal para ventilação em cozinha normal.

3 Botão de velocidade alta

Quando é produzida uma elevada densidade de fumo ou vapor, pressione o botão de velocidade alta para ventilação mais eficaz.

B Boost 1 (velocidade 4)

Prima o botão da velocidade b 1, a retroiluminação do botão B de velocidade está acesa, e o exaustor está a funcional em modo boost;

B+ Boost 2 (velocidade 5)

Prima o botão da velocidade 2, a retroiluminação do botão B+ de velocidade B está acesa, e o exaustor está a funcional em modo boost;

Luz Premir brevemente para acender e apagar a luz

Temporizador rápido: Mantenha o botão de luz premido durante 3 segundos, os botões de velocidade do ventilador piscam numa contagem decrescente de 5 minutos e após 5 minutos o motor e a luz desligam automaticamente com sinais sonoros.

Conexão Wi-Fi

Mantenha premido o ícone Wi-Fi e entre no modo de conexão: a retroiluminação do ícone WiFi continua a piscar indicando que a conexão está em curso, a retroiluminação do ícone WiFi fica acesa para indicar que está conectado e o mesmo para o modo de espera; prima o ícone Wi-Fi novamente e a conexão será interrompida;

CONFIGURAÇÃO 2

1

2

MODO STANDBY.

Depois de ligar, toda a iluminação, o sistema fica em MODO STANDBY.

1 Botão de baixa velocidade

É utilizado para ventilação na cozinha. É usado para cozinhar em lume brando e cozinhados que não libertem muito vapor.

2 Botão de velocidade média

A velocidade do fluxo de ar é ideal para ventilação em cozinha normal.

3 Botão de velocidade alta

Quando é produzida uma elevada densidade de fumo ou vapor, pressione o botão de velocidade alta para ventilação mais eficaz.

B Função booster

Este exaustor tem uma função booster. Para ativar o booster, prima B para a velocidade 4, entre na velocidade mais alta quando o exaustor está em uso e aumente a velocidade durante 5 minutos, antes de desacelerar novamente.

Luz

Premir brevemente para acender e apagar a luz.

Temporizador rápido: mantenha o botão de luz premido durante 3 segundos, os botões de velocidade do ventilador piscam numa contagem decrescente de 5 minutos e após 5 minutos o motor e a luz desligam automaticamente com sinais sonoros.

Conexão Wi-Fi

Mantenha premido o ícone Wi-Fi e entre no modo de conexão: a retroiluminação do ícone Wi-Fi continua a piscar indicando que a conexão está em curso; a retroiluminação do ícone Wi-Fi fica acesa para indicar que está conectado e o mesmo para o modo de espera; prima o ícone Wi-Fi novamente e a conexão será interrompida;

Descarregar a aplicação hOn

Descarregue primeiro a aplicação hOn e instale-a no seu dispositivo móvel. Em seguida, registe o seu exaustor.

NOTA

A imagem do exaustor tem o único propósito de o apresentar. Pode não ser perfeitamente representativa.

1- Prima o botão WiFi até o ícone piscar. Quando o emparelhamento estiver concluído, o ícone WiFi fica aceso.

MANUTENÇÃO

Antes de limpar, desligue o aparelho e retire a ficha da tomada.

I. Limpeza regular

Utilize um pano macio humedecido com água com sabão ligeiramente morna ou com detergente de limpeza doméstico. Nunca utilize peças metálicas, químicos, materiais ou escovas abrasivos para limpar a unidade.

II. Limpeza mensal do filtro de gordura

ESSENCIAL: Limpe o filtro todos os meses para evitar qualquer risco de incêndio.

O filtro recolhe gordura, fumos e poeiras, pelo que o filtro afeta diretamente a eficiência do exaustor. Se não for limpo, os resíduos de gordura (potencialmente inflamáveis) saturam o filtro. Limpe-o com um produto detergente de limpeza doméstico.

Aplique APENAS na unidade instalada como uma unidade de recirculação (não ventilada para o exterior). Este filtro capta odores e tem de ser substituído pelo menos uma vez por ano, consoante a frequência com que utiliza o exaustor.

IV. Substituir uma lâmpada

Remova os parafusos do vidro, retire o vidro do exaustor. Procure a lâmpada que precisa de ser substituída; você a encontrará localizada no candeeiro que está dentro da parte exposta da pala.

Desconecte o ponto da cablagem de luz e remova os casquilhos e a cablagem do exaustor. Importante: Não é possível substituir as lâmpadas individualmente; é necessário obter as lâmpadas, suportes e cabos como uma peça completa (Luz LED: MAX 1.5W).

Ajuste as lâmpadas de substituição, os suportes das lâmpadas e a cablagem da mesma forma que os originais. Em seguida, volte a ligar o ponto de cablagem de luz.

Volte a colocar o vidro do exaustor e prenda os parafusos de vidro. Certifique-se de que os parafusos estão apertados completamente.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa	Solução
Luz acesa, mas a ventoinha não funciona	A lâmina da ventoinha está bloqueada.	Deslgue a unidade e deixe a reparação do aparecidoapanas a cargo de pessoal de的服务o qualificado.
	O motor está danIFICado.
A luz e a ventoinha não travaçham	Lâmpada de halógeno fundida.	Substitua a lâmpada por uma de classificação correta.
	O cabo de alimentação está solto.	Volte a ligá-lo à fonte de alimentação.
Vibração acenteuada da unidade	A lâmina da ventoinha está danIFICada.	Deslgue a unidade e deixe a reparação do aparecidoapanas a cargo de pessoal de的服务o qualificado.
	O motor da ventoinha não está bem preso.	Deslgue a unidade e deixe a reparação do aparecidoapanas a cargo de pessoal de的服务o qualificado.
	A unidade não está pendurada corretamente no suporte.	Retire a unidade e verifique se o suporte está no local correto.
O desempenho de sucção não é bom	Existe uma distência demasiado longa entre a unidade e a superficie para cozinho	Reajuste a distência para 65 a 75 cm

Tecnologia	Wi-Fi
Standard	802.11 b/g/n
Banda(s) de Frequência [MHz]	2400 MHz - 2483.5 MHz
Potência Tmaxima [mW]	100 mW

Informação sobre o produto para equipamentos em rede
o consumo de potência do produto com a rede em standby, se todas as portas de rede estiverem ligadas e todas as portas de rede wireless estiverem ativadas:	2W
Como"Ativar a porta de rede wireless:	Se o exaustor tiver sido registado na APP, ligue o exaustor para ativar a porta de rede wireless.
Como desativar a porta de rede wireless:	Se o exaustor tiver sido registado na aplicação, ligue o exaustor para desativar a porta de rede wireless. Se o exaustor não tiver sido registado na aplicação a porta da rede wireless ficará desativada, mesmo que o exaustor estája ligado.

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da anomalia de operação, desligue o aparelho e contacte o Serviço de Assistência.

NÚMERO DE SÉRIE DO PRODUTO. Onde posso encontrá-lo?

É importante que informe o Serviço de Assistência do seu código de produto e o seu número de série (um código de 16 caracteres que começa com o número 3); este pode ser mencionado no certificado de garantia ou na placa de dados localizada no aparelho.

Ajuda a evitar viagens e deslocações desnecessárias dos técnicos, poupando assim as taxas de chamada correspondentes.

Este aparelho está marcado de acordo com a Diretiva Europeia 2012/19/CE sobre resíduos de equipamentos elétricos e eletrónicos (REEE).

Os REEE contêm substâncias poluentes (que podem causar consequências negativas para o ambiente) e componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, de maneira a remover e eliminar inadequadamente todos os poluentes, e recuperar e reciclar todos os materiais. Os indivíduos têm um papel importante ao assegurar que os REEE não se tornam num problema ambiental, sendo essencial seguir algumas regras básicas:

Os REEE não devem ser tratados como resíduos domésticos;

Os REEE devem ser entregues nos pontos de recolha relevantes geridos pelo município ou por companhias registadas. Em muitos países pode estar disponível a recolha casa-a-casa, para REEE de grandes dimensões.

Em muitos países, ao comprar um novo aparelho, o antigo pode ser devolvido ao comerciante que tem de o recolher sem qualquer custo, um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.
