Type de produit	Station d'accueil USB-C/USB-A
Marque	i-TEC
Modèle	CADUAL4KDOCK
Dimensions	223 x 88 x 27 mm
Poids	338 g
Alimentation	Adaptateur secteur externe 20 V / 2 A (câble DC 110 cm)
Connectique vidéo	2x HDMI, 2x DisplayPort (2 sorties simultanées max.)
Résolution maximale	1 moniteur : 5K (5120 x 2880) @60Hz via 2 câbles DP ; 2 moniteurs : 4K (4096 x 2160) @60Hz
Ports USB	6x USB-A 3.0 (4 avant, 2 arrière ; débit 5 Gbps)
Réseau	1x Ethernet Gigabit RJ-45 (10/100/1000 Mbps)
Audio	1x sortie casque 3,5 mm, 1x entrée microphone 3,5 mm (audio 5.1)
Interface hôte	USB-C (compatible USB-A via câble inclus)
Systèmes d'exploitation	Windows 7/8/8.1/10 (32/64 bit), macOS X, Linux Ubuntu 14.04/16.04, Android ≥6
Installation des pilotes	Windows 10 : automatique ; autres OS : téléchargement sur www.i-tec.cz/fr
Contenu du colis	Station d'accueil, câble USB-C vers USB-C (90 cm), câble USB-C vers USB-A (90 cm), adaptateur secteur, guide de démarrage rapide
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ni aux chocs. Utiliser sur une surface plane et stable.
Réparabilité	Contacter le support i-TEC ([e-mail]) en cas de dysfonctionnement. Pas de pièces détachées fournies.
Garantie	Consulter le site i-TEC pour les conditions de garantie.

FOIRE AUX QUESTIONS - CADUAL4KDOCK i-TEC

Comment installer la station d'accueil CADUAL4KDOCK sur Windows 7/8/8.1 ?

Téléchargez les pilotes depuis www.i-tec.cz/fr (onglet « Download ») avant de connecter la station. Installez les pilotes en tant qu'administrateur. Redémarrez l'ordinateur après installation.

Puis-je connecter la station à un port USB-A ?

Oui, la station est livrée avec un câble USB-C vers USB-A. Branchez-le sur un port USB-A 3.0 (recommandé) de votre ordinateur.

Combien de moniteurs puis-je connecter simultanément ?

Vous pouvez connecter jusqu'à 2 moniteurs en utilisant les ports HDMI et/ou DisplayPort, avec une résolution maximale de 4K @60Hz par écran.

Mon écran externe ne s'affiche pas après connexion, que faire ?

Vérifiez que les pilotes sont installés (pour Windows 7/8/8.1) ou que Windows 10 les a téléchargés automatiquement. Assurez-vous que l'alimentation externe est branchée et que l'interrupteur est sur Marche. Essayez de redémarrer l'ordinateur.

Quelle résolution maximale pour un seul moniteur ?

Avec deux câbles DisplayPort connectés à un seul moniteur compatible, vous pouvez atteindre une résolution 5K (5120 x 2880) @60Hz si votre carte graphique le supporte.

Cette station est-elle compatible avec macOS ?

Oui, elle fonctionne sous macOS X. Téléchargez les pilotes depuis le site i-TEC avant de connecter la station. Assurez-vous d'avoir la dernière version de macOS.

Puis-je utiliser la station d'accueil sans alimentation externe ?

Non, l'adaptateur secteur (20V/2A) est nécessaire pour alimenter la station et fournir suffisamment de puissance aux périphériques connectés.

La station prend-elle en charge le chargement des appareils USB ?

Les ports USB-A 3.0 peuvent fournir du courant pour charger des appareils (jusqu'à 0,9 A par port), mais le débit peut être réduit si plusieurs ports sont utilisés.

Comment nettoyer la station d'accueil ?

Débranchez la station et nettoyez-la avec un chiffon doux et sec. N'utilisez pas de liquides ou de produits abrasifs.

Que faire si la station ne fonctionne plus ou est endommagée ?

Contactez le support i-TEC par email à [e-mail] avec une description du problème. Ne tentez pas de réparer vous-même l'appareil.

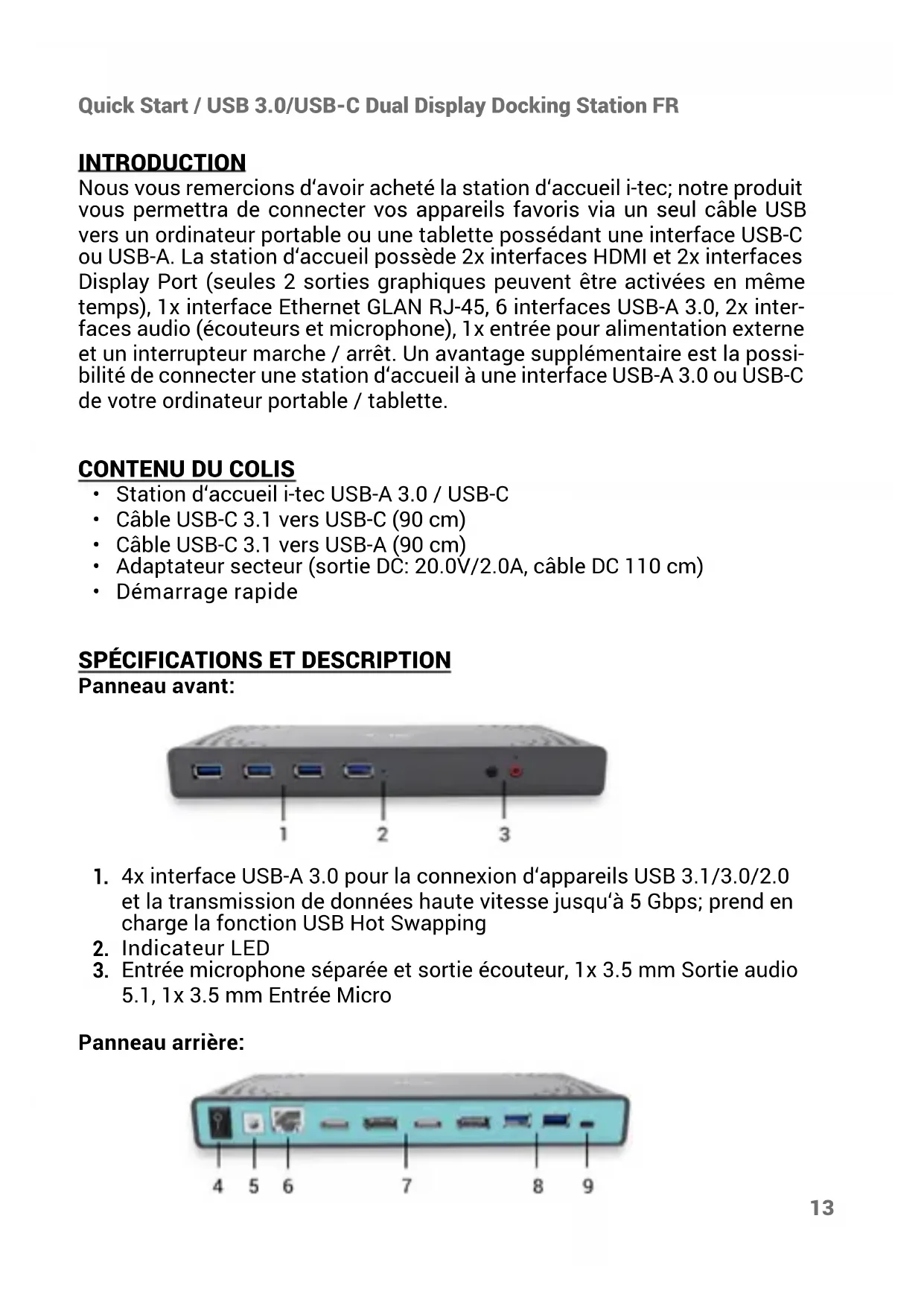

MODE D'EMPLOI CADUAL4KDOCK i-TEC

FR Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

Nous vous remercions d'avoir acheté la station d'accueil i-tec; notre produit vous permettra de connecter vos appareils favoris via un seul câble USB vers un ordinateur portable ou une tablette possédant une interface USB-C ou USB-A. La station d'accueil possède 2x interfaces HDMI et 2x interfaces Display Port (seules 2 sorties graphiques peuvent être activées en même temps), 1x interface Ethernet GLAN RJ-45, 6 interfaces USB-A 3.0, 2x interfaces audio (écouteurs et microphone), 1x entrée pour alimentation externe et un interrupteur marche / arrêt. Un avantage supplémentaire est la possibilité de connecter une station d'accueil à une interface USB-A 3.0 ou USB-C de votre ordinateur portable / tablette.

CONTENU DU COLIS

• Station d'accueil i-tec USB-A 3.0 / USB-C
• Câble USB-C 3.1 vers USB-C (90 cm)
• Câble USB-C 3.1 vers USB-A (90 cm)
- Adaptateur secteur (sortie DC: 20.0V/2.0A, câble DC 110 cm)
• Démarrage rapide

SPÉCIFICATIONS ET DESCRIPTION

Panneau avant:

1 2 3

1. 4x interface USB-A 3.0 pour la connexion d'appareils USB 3.1/3.0/2.0 et la transmission de données haute vitesse jusqu'à 5 Gbps; prend en charge la fonction USB Hot Swapping

2. Indicateur LED

3. Entrée microphone séparée et sortie écouteur, 1x 3.5 mm Sortie audio 5.1, 1x 3.5 mm Entrée Micro

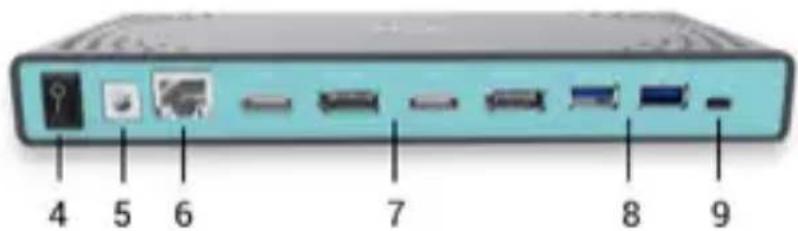

Panneau arrière:

4 5 6 7 8 9

1. Commutateur Marche / Arrêt pour la mise en marche et hors tension de la station d'accueil
2. Entré alimentation - adaptateur secteur externe (sortie: DC 20.0V/2.0A) Source d'alimentation extérieure prévue exclusivement pour être utilisée avec CADUAL4KDOCK.
3. 1x interface Ethernet GLAN RJ-45 pour réseau rapide et accès Internet avec une connexion Gigabit Ethernet supportant des vitesses de 10/100/1000 Mbps
4. Interface graphique: 2x HDMI et 2x Display Port. La station d'accueil prend en charge jusqu'à deux moniteurs. Résolution:

- 1 moniteur connecté via 2 câbles DP: 1x DP + 1x DP supporte une résolution 5K allant jusqu'à 5120 x 2880 à 60Hz, la carte graphique de votre ordinateur doit supporter une résolution 5K

- 2 moniteurs connectés en même temps: 1x DP + 1x DP supporte une résolution 4K allant jusqu'à 4096 x 2160 à 60Hz; 1x DP + 1x HDMI supporte une résolution 4K allant jusqu'à 4096 x 2160/60Hz; 1x HDMI + 1x HDMI supporte une résolution 4K allant jusqu'à 4096 x 2160 / 60Hz

1. 2 interfaces USB-A 3.0 permettant la connexion de périphériques USB 3.1 / 3.0 / 2.0 et la transmission de données haute vitesse jusqu'à 5 Gbps; prend en charge la fonction USB Hot Swapping

2. Interface USB-C permettant la connexion à un ordinateur portable possédant une interface USB-C ou USB-A, les deux câbles de connexion sont inclus

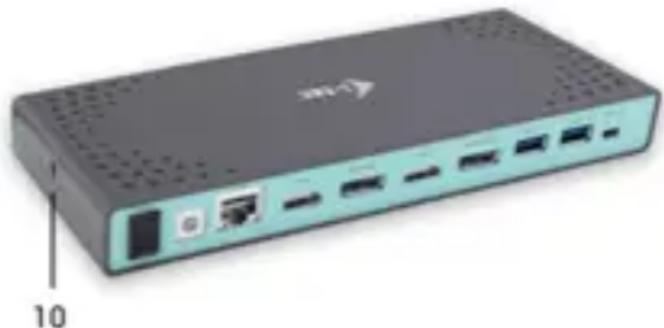

Panneau latéral:

• Circuit imprimé: DisplayLink DL6950, VIA VL813
• Dimensions du produit: 223 x 88 x 27 mm
• Poids du produit: 338 g

CONFIGURATION REQUISE

Exigences matérielles: Ordinateur portable / tablette possédant une interface USB-A ou USB-C libre

Systèmes d'exploitation: Windows 7 / 8 / 8.1 / 10 32/64 bit, macOS X, Linux Ubuntu 14.04 / 16.04, Android 6 ou version ultérieure. Windows 10 - installation automatique des pilotes du système d'exploitation. Autres systèmes d'exploitation - installation manuelle des pilotes. Mise à jour du automatique des logiciels.

Pour un travail régulier sur plusieurs moniteurs

• Processeur: Intel Core i5 2+GHz / AMD Trinity ou supérieur
• RAM: 4 Go
• Processeur graphique: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM ou supérieur
• interface USB 3.0 / USB-C

Lecture vidéo

• Processeur: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P ou supérieur
• RAM: 8 Go
• Processeur graphique: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM ou supérieur
• Port USB 3.0 / USB-C

Pour lire des vidéos Ultra HD 4K / 5K, votre ordinateur doit pouvoir décoder cette vidéo avec son processeur graphique. Les ordinateurs portables moins puissants, peuvent gérer la lecture vidéo 4K / 5K, mais le résultat n'est pas idéal (interruption, hachage vidéo).

INSTALLATION DES PILOTES DANS WINDOWS 7/8/ 8.1/ 10 (32/64 BIT)

ATTENTION! Ne connectez pas la station d'accueil à votre ordinateur portable / tablette avant d'avoir installé les pilotes appropriés. Les pilotes ne doivent être installés qu'une fois avant la première utilisation. Avant l'installation, assurez-vous que votre système ait installé les derniers pilotes pour votre appareil et que le BIOS soit mis à jour.

Pour Windows 7/8/8.1, téléchargez les pilotes à partir de notre site internet www.i-tec.cz/fr sous l'onglet „Download“ du produit.

Dans Windows 10, la station d'accueil peut être connectée directement, les pilotes sont automatiquement installés à partir du système lors de la connexion à internet.

Remarque: Dans Windows 7/8/8.1/10, installez les pilotes en tant qu'utilisateur „Administrateur“. L'écran peut scintiller pendant l'installation des pilotes, c'est un état normal. Une fois l'installation terminée, nous vous recommandons de redémarrer l'ordinateur portable / tablette.

INSTALLATION DU PILOTE DANS MACOS X

ATTENTION! Ne connectez pas la station d'accueil à votre mac avant d'avoir installé les pilotes appropriés. Les pilotes ne doivent être installés qu'une fois avant la première utilisation. Nous vous recommandons d'installer le dernier système d'exploitation macOS.

Téléchargez les pilotes sur notre site Web www.i-tec.cz/fr dans l'onglet „Download“ du produit et procédez à l'installation.

• Ne pas exposer aux températures extrêmes ni à l'humidité d'air.
• Veuillez utiliser, s'il vous plaît, des dessous (fonds) plats pour y poser le dispositif – pour éviter son glissement et tombée à terre.
• Veuillez garder, s'il vous plaît, le présent Guide d'instructions et mode d'emploi pour son éventuelle utilisation postérieure.

Veuillez collaborer, s'il vous plaît, avec le Département de Service :

• Pour vérifier le bon et correct fonctionnement du dispositif après une tombée à l'eau ou à terre.
• Pour vérifier le bon et correct fonctionnement quand le couvercle montre une rupture.
• Pour procéder à une réclamation du dispositif qui ne fonctionne pas conformément au présent Guide d'instructions et mode d'emploi.

RÉPONSES AUX QUESTIONS FRÉQUEMMENT POSÉES

À votre disposition sur notre page web www.i-tec.cz/fr, où se trouvent sous l'onglet de « FAQ » qui correspondent au respectif produit.

INTRODUCCIÓN

Ce dispositif est revêtu du marquage avec le symbole de recyclage indiqué ci-dessus. Ça veut dire, qu'une fois découlée la vie utile dudit dispositif, vous vous voyez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).
