Producttype	USB-C/USB-A dockingstation
Merk	i-TEC
Model	CADUAL4KDOCK
Afmetingen	223 x 88 x 27 mm
Gewicht	338 g
Voeding	Externe netvoedingsadapter 20 V / 2 A (DC-kabel 110 cm)
Video-aansluitingen	2x HDMI, 2x DisplayPort (max. 2 gelijktijdige uitgangen)
Maximale resolutie	1 monitor: 5K (5120 x 2880) @60Hz via 2 DP-kabels; 2 monitoren: 4K (4096 x 2160) @60Hz
USB-poorten	6x USB-A 3.0 (4 voor, 2 achter; snelheid 5 Gbps)
Netwerk	1x Gigabit Ethernet RJ-45 (10/100/1000 Mbps)
Audio	1x hoofdtelefoonuitgang 3,5 mm, 1x microfooningang 3,5 mm (audio 5.1)
Hostinterface	USB-C (compatibel met USB-A via meegeleverde kabel)
Besturingssystemen	Windows 7/8/8.1/10 (32/64 bit), macOS X, Linux Ubuntu 14.04/16.04, Android ≥6
Stuurprogramma-installatie	Windows 10: automatisch; andere besturingssystemen: downloaden van www.i-tec.cz/nl
Inhoud van de verpakking	Dockingstation, USB-C naar USB-C kabel (90 cm), USB-C naar USB-A kabel (90 cm), netvoedingsadapter, snelle startgids
Onderhoud	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Niet blootstellen aan vocht, extreme temperaturen of schokken. Gebruik op een vlak en stabiel oppervlak.
Repareerbaarheid	Neem contact op met i-TEC-ondersteuning ([e-mail]) bij storing. Geen losse onderdelen meegeleverd.
Garantie	Raadpleeg de i-TEC-website voor de garantievoorwaarden.

Veelgestelde vragen - CADUAL4KDOCK i-TEC

Hoe installeer ik de CADUAL4KDOCK dockingstation op Windows 7/8/8.1?

Download de stuurprogramma's van www.i-tec.cz/nl (tabblad « Download ») voordat u de dockingstation aansluit. Installeer de stuurprogramma's als beheerder. Start de computer opnieuw op na installatie.

Kan ik de dockingstation aansluiten op een USB-A-poort?

Ja, de dockingstation wordt geleverd met een USB-C naar USB-A kabel. Sluit deze aan op een USB-A 3.0-poort (aanbevolen) van uw computer.

Hoeveel monitoren kan ik tegelijkertijd aansluiten?

U kunt tot 2 monitoren aansluiten met behulp van de HDMI- en/of DisplayPort-poorten, met een maximale resolutie van 4K @60Hz per scherm.

Mijn externe scherm wordt niet weergegeven na aansluiting, wat moet ik doen?

Controleer of de stuurprogramma's zijn geïnstalleerd (voor Windows 7/8/8.1) of dat Windows 10 ze automatisch heeft gedownload. Zorg ervoor dat de externe voeding is aangesloten en de schakelaar op Aan staat. Probeer de computer opnieuw op te starten.

Wat is de maximale resolutie voor één monitor?

Met twee DisplayPort-kabels aangesloten op één compatibele monitor, kunt u een resolutie van 5K (5120 x 2880) @60Hz bereiken als uw grafische kaart dit ondersteunt.

Is deze dockingstation compatibel met macOS?

Ja, het werkt onder macOS X. Download de stuurprogramma's van de i-TEC-website voordat u de dockingstation aansluit. Zorg ervoor dat u de nieuwste versie van macOS hebt.

Kan ik de dockingstation gebruiken zonder externe voeding?

Nee, de netvoedingsadapter (20V/2A) is nodig om de dockingstation van stroom te voorzien en voldoende vermogen te leveren aan de aangesloten apparaten.

Ondersteunt de dockingstation het opladen van USB-apparaten?

De USB-A 3.0-poorten kunnen stroom leveren voor het opladen van apparaten (tot 0,9 A per poort), maar de snelheid kan worden verminderd als meerdere poorten worden gebruikt.

Hoe maak ik de dockingstation schoon?

Koppel de dockingstation los en reinig deze met een zachte, droge doek. Gebruik geen vloeistoffen of schurende producten.

Wat te doen als de dockingstation niet meer werkt of beschadigd is?

Neem contact op met i-TEC-ondersteuning per e-mail op [e-mail] met een beschrijving van het probleem. Probeer niet zelf het apparaat te repareren.

GEBRUIKSAANWIJZING CADUAL4KDOCK i-TEC

NL Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

Dank u voor de aankoop van het i-tec dockingstation, waarmee u eenvoudig en snel uw favoriete apparaten met één enkele USB-kabel op een notebook/tablet met USB-C of USB-A-poort kunt aansluiten. Het dockingstation beschikt over een 2x HDMI-poort en een 2x Display Port (gelijktijdig kunnen slechts 2 grafische uitgangen worden geactiveerd), een 1x Ethernet GLAN RJ-45-poort, een 6x USB-A 3.0-poort, een 2x audiopoort (hoofdtelefoon en microfoon), een1x ingang voor externe voeding (gelijkstroom) en een aan/uit-schakelaar. Een voordeel is de mogelijkheid om het dockingstation via een USB-A 3.0 of USB-C-poort op uw laptop/tablet aan te sluiten.

INHOUD VAN DE VERPAKKING

• i-tec USB-A 3.0 / USB-C dockingstation
• USB-C 3.1 naar USB-C-kabel (90 cm)
• USB-C 3.1 naar USB-A-kabel (90 cm)
• Voedingsadapter (DC-uitgang: 20.0V/2.0A, DC-kabel 110 cm)
- Snelle start

SPECIFICATIES EN BESCHRIJVING

Voorpaneel:

1 2 3

1. 4x USB-A 3.0-poort voor aansluiting van uw bestaande USB 3.1/3.0/2.0-apparaten en snelle gegevensoverdracht (5 Gbps), USB hot-plugging wordt ondersteund

2. LED-indicatie

3. Afzonderlijke microfooningang en hoofdtelefoonuitgang, 1x 3,5 mm audio-uit 5.1, 1x 3,5 mm microfooningang

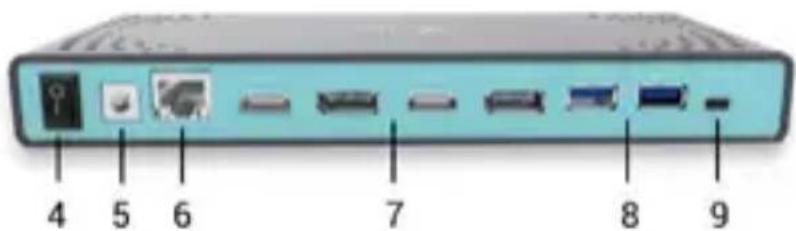

Achterpaneel:

4 5 6 7 8 9

1. Aan/uit-schakelaar voor in- en uitschakeling van het dockingstation
2. Voedingsingang – externe voedingsadapter (uitgang: DC 20.0V/2.0A) De externe voedingsbron uitsluitend voor het gebruik ten behoeve van CADUAL4KDOCK.
3. Ethernet GLAN RJ-45-poort voor high-speed netwerk- en internettoegang via Gigabit Ethernet. Ondersteunt 10/100/1000 Mbps
4. Grafische interface: 2x HDMI- en 2x Display Port. Het dockingstation ondersteunt de aansluiting van max. twee monitors.
5. 1 monitor aangesloten via 2 DP-kabels: 1x DP + 1x DP ondersteunt tot 5K 5120 x 2880/60 Hz. De grafische kaart op uw computer moet de 5K-resolutie ondersteunen
6. 2 monitors die gelijktijdig zijn aangesloten: 1x DP + 1x DP ondersteunt tot 4K 4096 x 2160/60 Hz; 1x DP + 1x HDMI ondersteunt tot 4K 4096 x 2160/60 Hz; 1x HDMI + 1x HDMI ondersteunt tot 4K 4096 x 2160/60 Hz
7. 2x USB-A 3.0-poort voor aansluiting van uw bestaande USB 3.1/3.0/2.0-apparaten en snelle gegevensoverdracht (5 Gbps), USB hot-plugging wordt ondersteund
8. USB-C-poort voor aansluiting op een laptop met USB-C- of USB-A-interface. Beide verbindingskabels maken deel uit van de verpakking

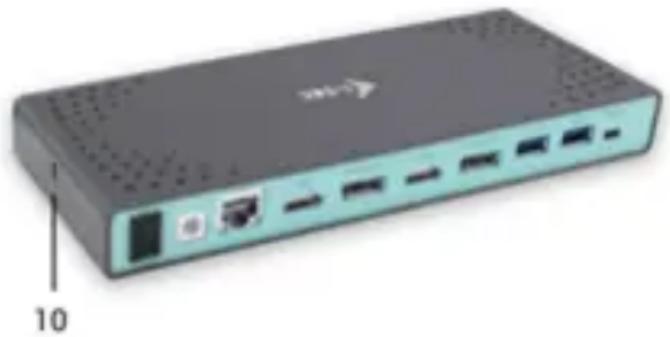

Zijpaneel:

• Chipset: DisplayLink DL6950, VIA VL813
• Afmetingen van het product: 223 x 88 x 27 mm
  • Gewicht van het product: 338 g

SYSTEEMVEREISTEN

Hardwarevereisten: Notebook/tablet met vrije USB-A of USB-C poort

Besturingssysteem: Windows 7 / 8 / 8.1/ 10, 32/64 bit, macOS X, Linux Ubuntu 14.04 / 16.04, Android 6 en hoger. Windows 10 – automatische installatie van stuurprogramma's. Andere besturingssystemen – handmatige installatie van

de stuurprogramma's. De firmware wordt automatisch geactualiseerd.

Voor normale werkzaamheden op meerdere monitors

Om video's af te kunnen spelen

- Processor: Intel Core i7 2 + GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P of better

- RAM: 8GB

- Grafische processor: Intel HD 4000, ATI Radeon HD 8650, NVIDIA GeForce 7xxM of better

- USB 3.0 / USB-C-poort

Om Ultra HD 4K/5K-video's af te kunnen spelen moet uw computer ze met de grafische processor kunnen decoderen. Vooral bij voor minder krachtige laptops geldt dat ze 4K/5K-video's af kunnen spelen, terwijl het resultaat niet ideaal is (onderbrekingen, schokken).

INSTALLATIE VAN STUURPROGRAMMA'S IN WINDOWS 7 / 8 / 8.1 / 10 (32/64 BITS VERSIE)

WAARSCHUWING! Sluit het dockingstation pas op uw notebook/tablet aan als u de juiste stuurprogramma's hebt geïnstalleerd. Stuurprogramma's kunnen alleen vóór het eerste gebruik worden geïnstalleerd. Zorg ervoor dat u vóór installatie over de nieuwste stuurprogramma's voor uw apparaat beschikt en dat de BIOS is bijgewerkt.

Download voor Windows 7 /8 / 8.1 de stuurprogramma's van onze website www.i-tec.cz/nl via het tabblad „Download“ van dit product. Start de installatie van het gedownloade bestand, kies dan de installatietaal en volg de instructies op het scherm.

In Windows 10 kan het dockingstation rechtstreeks worden aangesloten, want de stuurprogramma's worden automatisch vanuit het systeem geïnstalleerd als u verbinding maakt met het internet.

Opmerking: Installeer in Windows 7 / 8 / 8.1 / 10 de stuurprogramma's als „Beheerder“. Tijdens de installatie van de stuurprogramma's kan het scherm knipperen. Dit is een standaardproces. We bevelen aan om uw notebook/tablet

na de installatie te herstarten.

DRIVERS INSTALLEREN IN MACOS X

WAARSCHUWING! Sluit het dockingstation pas op uw mac aan als u de juiste stuurprogramma's hebt geïnstalleerd. Stuurprogramma's moeten vóór het eerste gebruik worden geïnstalleerd. We raden u aan om het nieuwste macOS-besturingssysteem te installeren.

Download de stuurprogramma's van onze website www.i-tec.cz/nl via het tabblad „Download“ van dit product.

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN HET DOCKING STATION

• Stel het product niet bloot aan externe temperaturen en luchtvochtigheid.
• Gebruik het product op vlakke ondergrond – u voorkomt op die manier dat het product wegglijdt en op de grond valt.
• Bewaar de drivers en de handleiding voor event. later gebruik.

In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na het vallen van het product in water of op de grond.
• Controleer de functionaliteit als het product barsten vertoont.
• Reclameer dit product als het niet werkt in overeenstemming met de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op onze website www.i-tec.cz/nl op het tabblad "FAQ" bij dit product.
