Produkto tipas	USB-C/USB-A stotelė
Prekės ženklas	i-TEC
Modelis	CADUAL4KDOCK
Matmenys	223 x 88 x 27 mm
Svoris	338 g
Maitinimas	Išorinis maitinimo adapteris 20 V / 2 A (DC kabelis 110 cm)
Vaizdo jungtys	2x HDMI, 2x DisplayPort (maks. 2 vienalaikės išvestys)
Maksimali raiška	1 monitorius: 5K (5120 x 2880) @60Hz per 2 DP kabelius; 2 monitoriai: 4K (4096 x 2160) @60Hz
USB prievadai	6x USB-A 3.0 (4 priekyje, 2 gale; 5 Gbps sparta)
Tinklas	1x Ethernet Gigabit RJ-45 (10/100/1000 Mbps)
Garsas	1x ausinių išvestis 3,5 mm, 1x mikrofono įvestis 3,5 mm (5.1 garsas)
Sąsaja su kompiuteriu	USB-C (suderinama su USB-A per pridėtą kabelį)
Operacinės sistemos	Windows 7/8/8.1/10 (32/64 bit), macOS X, Linux Ubuntu 14.04/16.04, Android ≥6
Vairuoklių diegimas	Windows 10: automatinis; kitos OS: atsisiuntimas iš www.i-tec.cz/fr
Pakuotės turinys	Stotelė, USB-C į USB-C kabelis (90 cm), USB-C į USB-A kabelis (90 cm), maitinimo adapteris, greito pradžios vadovas
Priežiūra	Valyti minkšta, sausa šluoste. Nenaudoti abrazyvinių priemonių ar tirpiklių.
Saugumas	Nelaikyti drėgmėje, ekstremaliose temperatūrose ir nesukelti smūgių. Naudoti ant lygaus ir stabilaus paviršiaus.
Remontas	Esant gedimui, kreiptis į i-TEC palaikymo tarnybą ([e-mail]). Atsarginių dalių nėra.
Garantija	Garantijos sąlygas žr. i-TEC svetainėje.

Dažnai užduodami klausimai - CADUAL4KDOCK i-TEC

Kaip įdiegti CADUAL4KDOCK stotelę Windows 7/8/8.1?

Atsisiųskite tvarkykles iš www.i-tec.cz/fr (skirtukas « Download ») prieš jungdami stotelę. Įdiekite tvarkykles kaip administratorius. Po diegimo paleiskite kompiuterį iš naujo.

Ar galiu prijungti stotelę prie USB-A prievado?

Taip, stotelė tiekiama su USB-C į USB-A kabeliu. Prijunkite jį prie kompiuterio USB-A 3.0 prievado (rekomenduojama).

Kiek monitorių galiu prijungti vienu metu?

Galite prijungti iki 2 monitorių naudodami HDMI ir/arba DisplayPort prievadus, kurių maksimali raiška 4K @60Hz kiekvienam ekranui.

Mano išorinis ekranas nerodo po prijungimo, ką daryti?

Patikrinkite, ar įdiegtos tvarkyklės (Windows 7/8/8.1) arba ar Windows 10 jas atsisiuntė automatiškai. Įsitikinkite, kad išorinis maitinimas yra prijungtas ir jungiklis yra Įjungta padėtyje. Pabandykite paleisti kompiuterį iš naujo.

Kokia maksimali raiška vienam monitoriui?

Su dviem DisplayPort kabeliais, prijungtais prie vieno suderinamo monitoriaus, galite pasiekti 5K (5120 x 2880) @60Hz raišką, jei jūsų vaizdo plokštė tai palaiko.

Ar ši stotelė suderinama su macOS?

Taip, ji veikia su macOS X. Atsisiųskite tvarkykles iš i-TEC svetainės prieš jungdami stotelę. Įsitikinkite, kad turite naujausią macOS versiją.

Ar galiu naudoti stotelę be išorinio maitinimo?

Ne, maitinimo adapteris (20V/2A) yra būtinas stotelei maitinti ir užtikrinti pakankamą galią prijungtiems įrenginiams.

Ar stotelė palaiko USB įrenginių įkrovimą?

USB-A 3.0 prievadai gali tiekti srovę įrenginių įkrovimui (iki 0,9 A vienam prievadui), tačiau naudojant kelis prievadus greitis gali sumažėti.

Kaip valyti stotelę?

Atjunkite stotelę ir valykite ją minkšta, sausa šluoste. Nenaudokite skysčių ar abrazyvinių priemonių.

Ką daryti, jei stotelė nebeveikia arba yra pažeista?

Susisiekite su i-TEC palaikymo tarnyba el. paštu [e-mail], apibūdindami problemą. Nebandykite patys taisyti prietaiso.

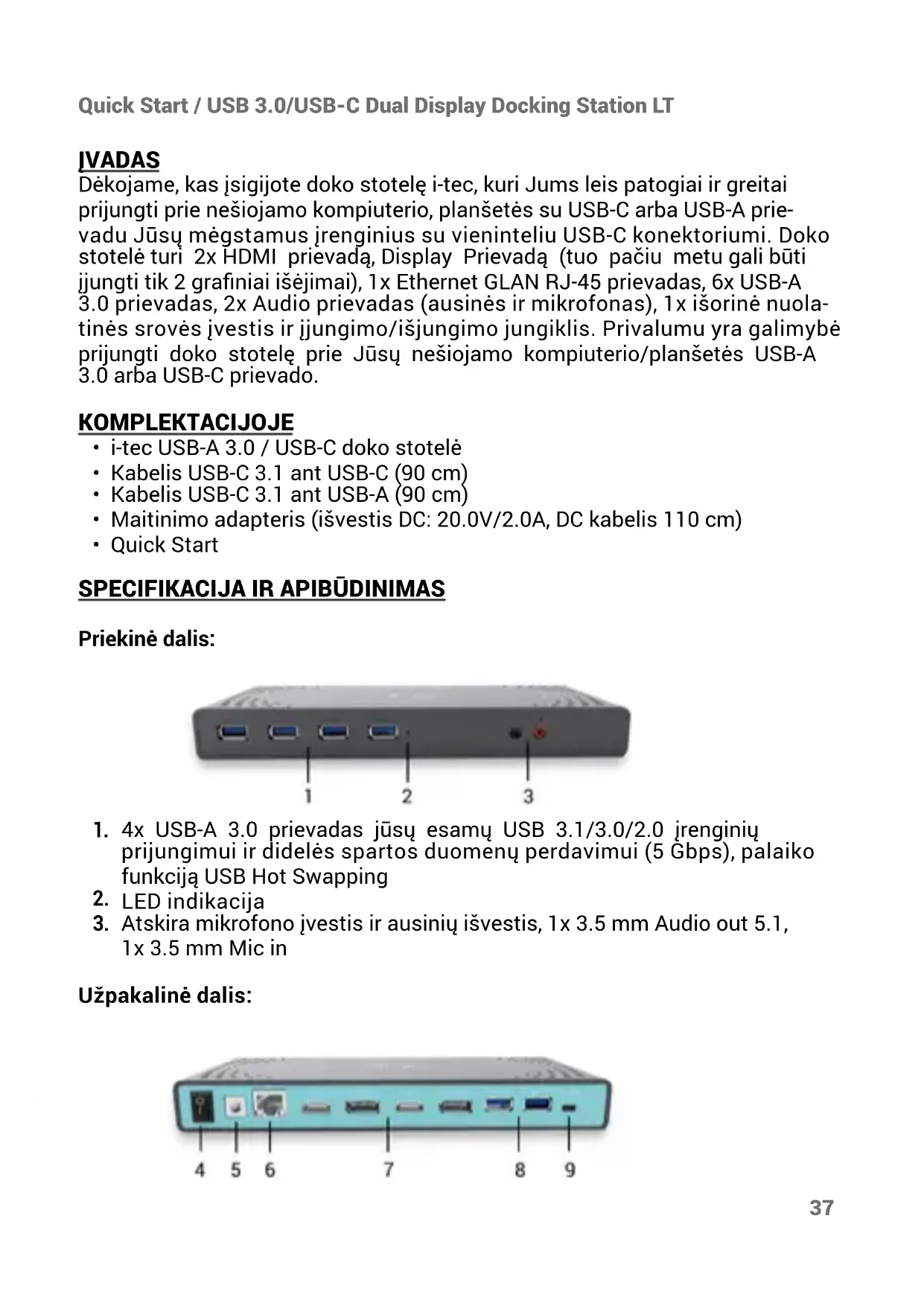

NAUDOJIMO INSTRUKCIJA CADUAL4KDOCK i-TEC

LT Prašome jdėmiai perskaityti visą vadovą. Išsamų vadovą galite rasti mūsų svetainėje www.i-tec.cz/en/ šio produkto skyrelyje „Manuals, drivers“. Iškilus problemoms galite susisiekti su mūsų technine pagalba: [e-mail]

Dėkojame, kas įsigijote doko stotelę i-tec, kuri Jums leis patogiai ir greitai prijungti prie nešiojamo kompiuterio, planšetės su USB-C arba USB-A prie-vadu Jūsų mėgstamus įrenginius su vieninteliu USB-C konektoriumi. Doko stotelė turi 2x HDMI prievadą, Display Prievadą (tuo pačiu metu gali būti jjungti tik 2 grafiniai išėjimai), 1x Ethernet GLAN RJ-45 prievadas, 6x USB-A 3.0 prievadas, 2x Audio prievadas (ausinės ir mikrofonas), 1x išorinė nuola-tinės srovės įvestis ir jjungimo/išjungimo jungiklis. Privalumu yra galimybė prijungti doko stotelę prie Jūsų nešiojamo kompiuterio/planšetės USB-A 3.0 arba USB-C prievado.

KOMPLEKTACIJOJE

• i-tec USB-A 3.0 / USB-C doko stotelé
• Kabelis USB-C 3.1 ant USB-C (90 cm)
• Kabelis USB-C 3.1 ant USB-A (90 cm)
- Maitinimo adapteris (išvestis DC: 20.0V/2.0A, DC kabelis 110 cm)
- Quick Start

SPECIFIKACIJA IR APIBÜDINIMAS

Priekinė dalis:

1. 4x USB-A 3.0 prievadas jūsų esamų USB 3.1/3.0/2.0 įrenginių prijungimui ir didelės spartos duomenų perdavimui (5 Gbps), palaiko funkciją USB Hot Swapping
2. LED indikacija
3. Atskira mikrofono įvestis ir ausinių išvestis, 1x 3.5 mm Audio out 5.1, 1x 3.5 mm Mic in

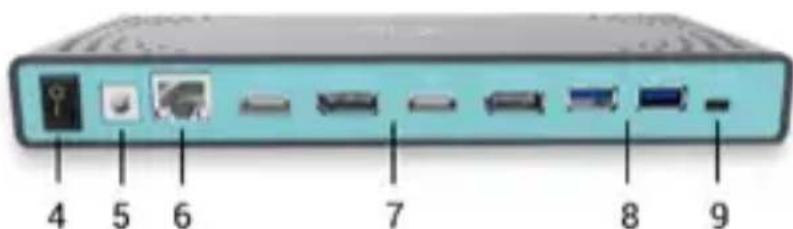

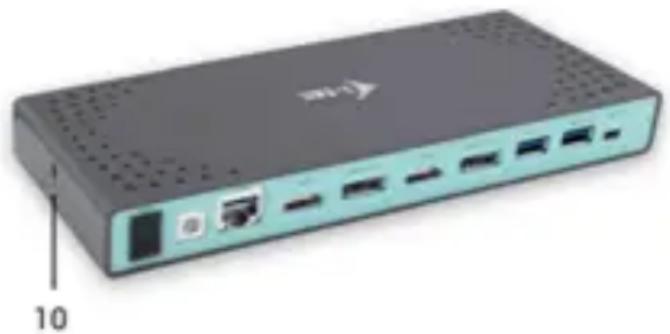

Užpakalinė dalis:

4 5 6 7 8 9

1. Mygtukas On/Off doko stotelės jjungimui ir išjungimui
2. Ivestis jkrovimui – išorinis maitinimo adapteris: DC 20.0V/2.0A) Išorinis energijos šaltinis, skirtas naudoti tik CADUAL4KDOCK.
3. 1x Ethernet GLAN RJ-45 prievadas labai greitam prisijungimui prie tinklo ir interneto per Gigabit Ethernet, palaiko greičius 10/100/1000 Mbps
4. Grafinė sąsaja: 2x HDMI a 2x Display Prievadas. Doko stotelė palaiko max. dviejų ekranų prijungimą.

Rezoliucijos:

- 1 monitorius prijungtas 2 DP kabeliais: 1x DP + 1x DP palaiko iki 5K 5120 x 2880/60 Hz, grafinė kortelė jūsų kompiuteryje turi palaikyti 5K rezoliucijas - 2 monitoriai prijungti vienu metu: 1x DP + 1x DP palaiko iki 4K 4096 x 2160/60 Hz; 1x DP + 1x HDMI palaiko iki 4K 4096 x 2160/60 Hz; 1x HDMI + 1x HDMI palaiko iki 4K 4096 x 2160/60 Hz

1. 2x USB-A 3.0 prievadas jūsų esamų USB 3.1/3.0/2.0 įrenginių prijungimui ir didelės spartos duomenų perdavimui (5 Gbps), palaiko funkciją USB Hot Swapping
2. USB-C prievadas skirtas prijungti prie nešiojamo kompiuterio su USB-C arba USB-A sąsaja, abu jungiamieji kabeliai yra pakuotėje

Hardware reikalavimai: Nešiojamas kompiuteris/planšetė su laisvu USB-A arba USB-C prievadu

Operacinė sistema: Windows 7 / 8 / 8.1 / 10 32/64 bit, macOS X, Linux Ubuntu 14.04 / 16.04, Android 6 ir aukštesnė. Windows 10 – automatinis valdiklių instaliavimas iš OS. Kitos operacinės sistemos – rankinis valdiklių

instaliavimas. Firmware atnaujinama automatiškai.

Normaliam darbui su keliais monitoriais

• Procesorius: Intel Core i5 2+GHz / AMD Trinity arba geresnis
• Atmintis RAM: 4GB
• Grafinis procesorius: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM arba geresnis
• Prievadas USB 3.0 / USB-C

Vaizdo jrašo rodymui

• Procesorius: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P arba geresnis
• Atmintis RAM: 8GB
• Grafinis procesorius: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM arba geresnis
• Prievadas USB 3.0 / ŸUB-C

Vaizdo jrašo Ultra HD 4K/5K rodymui Jūsų kompiuteris turi sugebėti dekoduoti šį vaizdo jrašą savo grafiniu procesoriumi. Ypač mažiau galingiems nešiojamiems kompiuteriams galioja, kad gali įveikti atkurti 4K/5K vaizdą, tačiau rezultatas nėra idealus (trukdymas, pertraukinėjamas vaizdo įrašas).

VALDIKLIU INSTALIACIJA WINDOWS 7 / 8 / 8.1 / 10 (32/64 BIT)

PASTABA! Nejunkite doko stotelės prie savo kompiuterio/planšetės, kol nebus instaliuoti atitinkami valdikliai. Valdiklius reikia instaliuoti tik prieš pirmaji naudojimą. Prieš instaliavimą įsitikinkite, kad sistemoje turite Jūsu jrenginiui instaliavę naujausius valdiklius ir atnaujintą BIOS.

Windows ams 7 / 8 / 8.1 valdiklius atsisiųskite iš mūsų svetainės www.i-tec.cz/en iš „Download“ prie šio produkto. Paleiskite instaliaciją iš atsisiųsto failo, pasirinkite instaliacijos kalbą ir vadovaukitės ekrane pateikiama instrukcija.

Windows uose 10 galima doko stotelę prijungti tiesiogiai, prisijungus prie interneto valdikliai iš sistemos instaliuosis automatiškai.

Pastaba: J Windows 7 / 8 / 8.1 / 10 instaliuokite valdiklius kaip vartotojas „Administratorius“. Instaliuojant valdiklius gali mirksėti ekranas, tai yra standartinis procesas. Užbaigus installiaciją, rekomenduojame nešiojamą kompiuterį/planšetę restartuoti.

VALDIKLIŲ INSTALIACIJA JRENGINYJE MACOS X

PASTABA! Nejunkite doko stotelės prie savo mac, kol nebus instaliuoti atitinkami valdikliai. Valdiklius reikia instaliuoti tik prieš pirmajį naudojimą.

Rekomenduojame turėti instaliuotą naujausią operacinę sistemą macOS.

Valdiklius atsisiųskite iš mūsų svetainės www.i-tec.cz/en iš „Download“ prie šio produkto.

NAUDOJIMO SAUGOS TAISYKLĖS

• Saugoti nuo aukštos temperatūros ir drėgmės.
• Jrenginį naudoti ant lygių neslidžių paklotų – išvengsite slydimo ir kritimo ant žemės.
• Vadovą saugokite vėlesniam naudojimui.

Bendradarbiaudami su servisu:

• Patikrinkite veikimą po jkritimo j vandenį arba nukritimo ant žemės.
• lskilus dangčiui patikrinkite veikimą.
• Jeigu jrenginys neveikia pateikite pretenzijas vadovaudamiesi jrenginio vadovu.

DAŽNAI UŽDUODAMI KLAUSIMAI

Rasite mūsų svetainėje: www.i-tec.cz/en/ skiltyje „FAQ“ prie šio produkto.

INTRODUCTIE

Šis gaminys yra pažymetas specialiu atlieku tvarkymo ženklu. Baigus eksploataciją, gaminys turi buti atiduotas i atitinkamą surinkimo punktą ir negali buti šalinamas kartu su nerušiuojamomis atliekomis. Tokie Jusu veiksmai prisides prie aplinkos apsaugos. (Tiktai Europos Sajungoje)
