MODE D'EMPLOI WA36ODU32 WHIRLPOOL

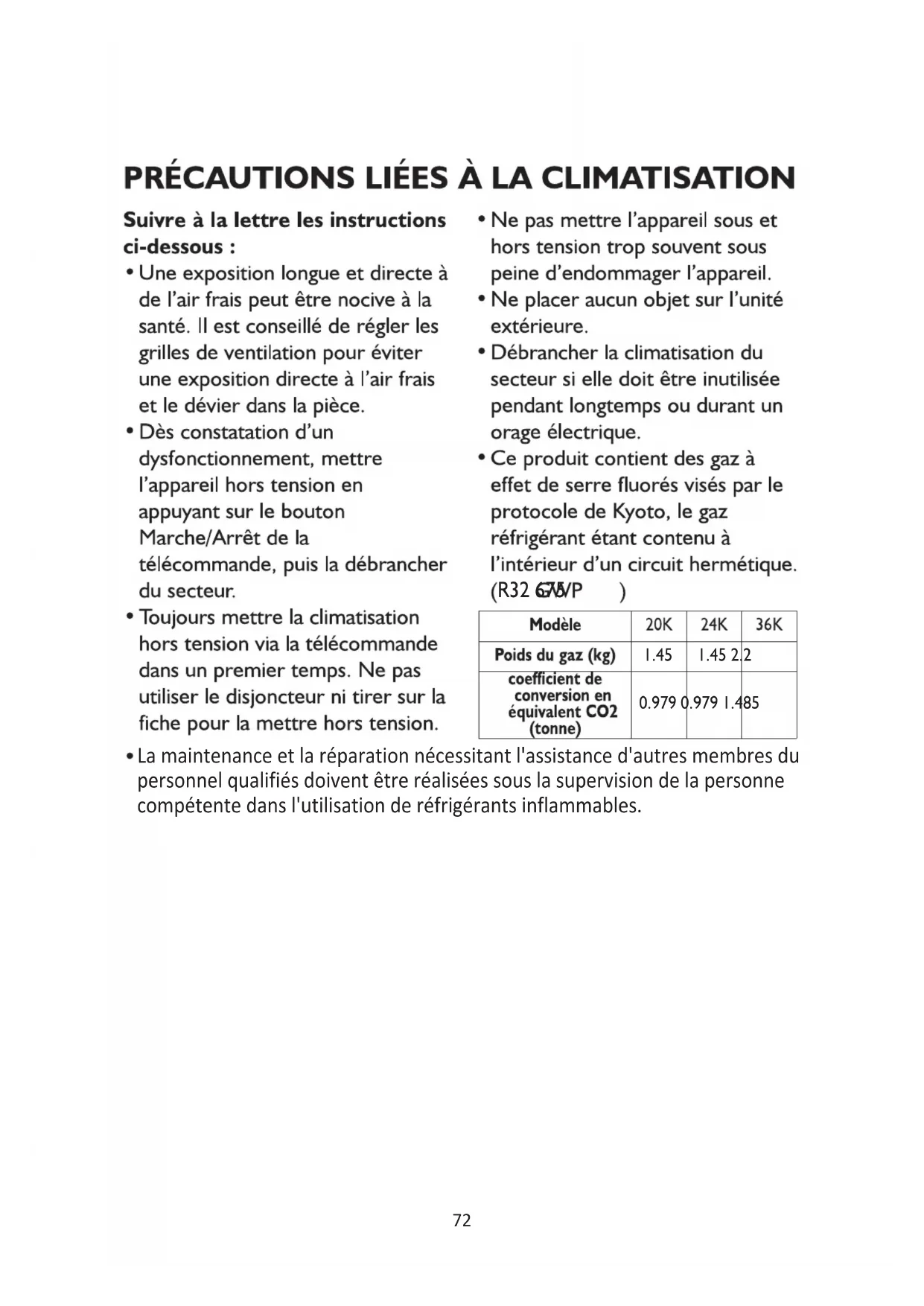

La maintenance et la réparation nécessitant l'assistance d'autres membres du personnel qualifiés doivent être réalisées sous la supervision de la personne compétente dans l'utilisation de réfrigérants inflammables.73

• Téléchargez le manuel complet pour l'installaon, l'entreen, la maintenance et les procédés de réparaon sur docs.whirlpool.eu.

 N'ulisez pas de systèmes pour accélérer le processus de décongélaon ou pour le neoyage, autres que ceux recommandés par le fabricant.

 L'appareil doit être stocké dans une zone bien aérée où la taille de la pièce correspond à la supercie de la pièce spéciée pour le fonconnement ; sans uliser connuellement des sources d'allumage (telles que : ammes nues, appareil à gaz, ou chauage électrique en fonconnement).

 Ne pas percer ou brûler. Soyez conscient que les réfrigérants peuvent être inodores.

• Toute personne qui est impliquée dans le travail ou l'introducon dans un circuit réfrigérant doit détenir un cercat en règle en cours de validité, émanant d'une autorité d'évaluaon accréditée par l'industrie, qui autorise son personnel à traiter des réfrigérants en toute sécurité conformément à une spécicaon d'évaluaon reconnue par l'industrie. La maintenance doit être réalisée uniquement comme recommandé par le fabricant de l'équipement. La maintenance et les réparaons nécessitant l'assistance d'autres membres du personnel qualiés doivent être réalisées sous la supervision de la personne compétente en maère d'ulisaon des réfrigérants inammables. L'appareil doit être installé, aconné et stocké dans une salle ayant une supercie au sol supérieure à 10 m2. L'installaon des conduits doit être maintenue dans une salle ayant supercie au sol supérieure à 10 m². Les conduits doivent être conformes aux réglementaons naonales en maère de gaz. La quanté de charge maximale de réfrigérant est de 2,5 kg. Les connecteurs mécaniques ulisés en intérieur doivent être conformes à la norme ISO 14903. Lorsque des connecteurs mécaniques sont réulisés en intérieur, les pièces d'étanchéité doivent être renouvelées. Lorsque des joints évasés sont réulisés en intérieur, la pare évasée doit être réusinée. L'installaon des conduits doit être maintenue au minimum. Les connexions mécaniques doivent être accessibles dans un but de maintenance.

1. Le transport d'un équipement

contenant des réfrigérants inammables doit être conforme aux réglementaons en maère de transport.

2. Le marquage de l'équipement par

le biais de signalisaons doit être conforme aux réglementaons locales.

3. La mise au rebut de l'équipement

ulisant des réfrigérants inammables doit être conforme aux réglementaons naonales.

4. Le stockage de l'équipement/des

appareils doit être conforme aux instrucons du fabricant.

5. Stockage de l'équipement emballé74

(non vendu). Un emballage de stockage de protecon doit être réalisé de façon à éviter tout dommage mécanique à l'équipement à l'intérieur de l'emballage suscepble de provoquer des fuites de la charge de réfrigérant. Le nombre maximum de pièces d'équipement pouvant être stockées ensemble devra respecter les réglementaons locales.

6. Informaon sur la maintenance.

6-1 Contrôles de la zone Avant de commencer à travailler sur des systèmes contenant des réfrigérants inammables, des contrôles de sécurité sont nécessaires an de s'assurer que le risque d'inammaon est minimisé. Pour réparer le système de réfrigéraon, les précauons suivantes doivent être prises avant de réaliser un quelconque travail sur le système. 6-2 Procédure de travail Le travail doit être entrepris dans le cadre d'une procédure contrôlée de façon à minimiser le risque de présence de gaz ou de vapeur inammable pendant la réalisaon du travail. 6-3 Zone de travail générale L'ensemble du personnel de maintenance et les autres personnes travaillant dans la zone locale doivent être informés de la nature du travail réalisé. Le travail dans des espaces connés doit être évité. La zone autour de l'espace de travail doit être séparée des autres. Il convient de s'assurer que les condions dans la zone ont été rendues sûres par le contrôle du matériau inammable. 6-4 Véricaon de la présence de réfrigérant La zone doit être vériée avec un détecteur de réfrigérant approprié avant et pendant le travail, an de s'assurer que le technicien est conscient des atmosphères potenellement inammables. Assurez-vous que l'équipement de détecon de fuite ulisé est adapté pour une ulisaon avec des réfrigérants inammables, à savoir qu'il est scellé dans un système convenablement an-éncelle ou qu'il dispose d'une sécurité intrinsèque. 6-5 Présence d'un exncteur Si des travaux à chaud doivent être réalisés sur l'équipement de réfrigéraon ou des pièces associées, un équipement d'exncon approprié doit être disponible à portée de main. Il convient d'avoir un exncteur à poudre sèche ou à CO

près de la zone de charge. 6-6 Absence de sources d'allumage Lors de la réalisaon d'un travail sur un système de réfrigéraon qui implique l'exposion de conduits contenant ou ayant contenu un réfrigérant inammable, il est interdit d'uliser des sources d'allumage pouvant donner lieu à un risque d'incendie ou d'explosion. Toutes les sources d'allumage possibles, y compris les cigarees, doivent être maintenues susamment éloignées du site d'installaon, de réparaon, d'enlèvement et de mise au rebut, lorsqu'un réfrigérant inammable peut éventuellement être libéré dans l'espace environnant. Avant de réaliser un travail, la zone autour de l'équipement doit être étudiée an de s'assurer qu'il n'existe aucun danger ou risque d'inammaon. Des panneaux « Interdicon de fumer » doivent être achés.75 6-7 Zone venlée Assurez-vous que la zone est à l'air libre ou qu'elle est convenablement aérée avant de rentrer dans le système ou de réaliser des travaux à chaud. Un certain degré de venlaon doit être maintenu pendant la période de réalisaon des travaux. La venlaon doit permere de disperser dans l'atmosphère tout le réfrigérant libéré et de préférence de l'expulser extérieurement dans l'atmosphère. 6-8 Contrôles de l'équipement de réfrigéraon Lorsque des composants électriques sont modiés, ils doivent être adaptés au but prévu et à la spécicaon correcte. À tout moment, il convient de suivre les direcves de maintenance et d'entreen du fabricant. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide. Les contrôles suivants doivent être appliqués aux installaons en ulisant des réfrigérants inammables : - La taille de la charge est conforme à la taille de la pièce dans laquelle les pièces contenant du réfrigérant sont installées ; - La machine de venlaon et les sores fonconnent convenablement et ne sont pas obstruées ; - Si un circuit de réfrigéraon indirect est ulisé, le circuit secondaire doit être vérié pour s'assurer de la présence de réfrigérant ; - Le marquage sur l'équipement doit rester visible et lisible. Le marquage et les signes illisibles doivent être corrigés ; - Le conduit de réfrigéraon ou les composants sont installés dans une posion où il est peu probable qu'ils soient exposés à une éventuelle substance suscepble de corroder les composants contenant du réfrigérant, sauf si les composants sont réalisés en matériaux intrinsèquement résistants à la corrosion ou convenablement protégés dans ce but. 6-9 Contrôles des disposifs électriques La réparaon et l'entreen de composants électriques doivent inclure des contrôles de sécurité iniaux et des procédures d'inspecon de composants. En cas de panne suscepble de compromere la sécurité, aucune alimentaon électrique ne doit être connectée au circuit tant que la sécurité n'est pas sasfaisante. Si la panne ne peut pas être corrigée immédiatement mais qu'il est nécessaire de poursuivre l'opéraon, une soluon temporaire adéquate doit être ulisée. Cela doit être rapporté au propriétaire de l'équipement, et toutes les pares doivent être informées. Les contrôles de sécurité iniaux comprendront : - La véricaon que les condensateurs sont déchargés : cela doit être fait d'une manière sûre an d'éviter la possibilité de producon d'éncelles ; - la véricaon qu'il n'y a aucun composant électrique et câblage sous tension exposé pendant la charge, la récupéraon ou la purge du système ; - la véricaon qu'il existe une connuité de la liaison à la terre.

7. Réparaons des composants scellés

Pendant les réparaons des composants scellés, toutes les alimentaons électriques doivent être débranchées de l'équipement sur lequel on travaille avant toute déconnexion d'une alimentaon76 électrique scellée à l'équipement pendant la maintenance, puis, une forme permanente de détecon de fuite doit être placée au point le plus crique pour averr d'une situaon potenellement dangereuse. Il convient de faire parculièrement aenon à ce qui suit lors du travail sur des composants électriques. Le boîer ne doit pas être altéré de façon à aecter le niveau de protecon. Cela comprend des dommages aux câbles, un nombre excessif de connexions, des bornes non réalisées selon la spécicaon d'origine, des dommages aux joints, une installaon incorrecte des presse-étoupes, etc. Il convient de s'assurer que l'appareil est monté en toute sécurité. Assurez-vous que les joints ou matériels d'étanchéité ne sont pas dégradés au point de ne plus pouvoir servir à prévenir l'entrée d'atmosphères inammables. Les pièces de remplacement doivent être conformes aux spécicaons du fabricant. REMARQUE : L'ulisaon d'un masc au silicone peut inhiber l'ecacité de certains types d'équipements de détecon de fuite. Des composants à sécurité intrinsèque n'ont pas besoin d'être isolés avant de travailler dessus.

8. Réparaon des composants à

sécurité intrinsèque Ne pas appliquer de charges inducves ou de capacitance permanentes au circuit sans s'assurer que cela ne dépassera pas la tension autorisée et l'intensité permise pour l'équipement ulisé. Des composants à sécurité intrinsèque sont les seuls composants sur lesquels il est possible de travailler alors qu'ils sont sous tension en présence d'une atmosphère inammable. L'appareil de test doit être classé à la valeur correcte. Remplacer les composants uniquement par des pièces spéciées par le fabricant. D'autres pièces peuvent provoquer l'inammaon de l'atmosphère du réfrigérant en cas de fuite.

Vériez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, à des vibraons, à des arêtes vives ou à tout autre eet environnemental négaf. Le contrôle doit également tenir compte des eets du vieillissement ou des vibraons connues provenant de sources telles que les compresseurs ou les venlateurs. 10.Détecon de réfrigérants inammables En aucun cas, des sources potenelles d'inammaon ne doivent être ulisées dans la recherche ou la détecon de fuites de réfrigérant. Il est interdit d'uliser une torche halogénure (ou tout autre détecteur ulisant une amme nue).

11. Méthodes de détecon de fuites

Les méthodes de détecon de fuites suivantes sont jugées acceptables pour les systèmes contenant des réfrigérants inammables : - Des détecteurs de fuites électroniques doivent être ulisés pour détecter des réfrigérants inammables, mais la sensibilité peut ne pas être adéquate, ou peut nécessiter un recalibrage (l'équipement de détecon doit être calibré dans une zone sans réfrigérant). - Assurez-vous que le détecteur ne soit pas une source potenelle d'inammaon et qu'il soit adapté au réfrigérant ulisé. - L'équipement de détecon de fuite doit être réglé à un pourcentage77 du LFL du réfrigérant et il doit être calibré selon le réfrigérant ulisé et le pourcentage de gaz approprié (25% maximum) doit être conrmé. - Les uides de détecon de fuite sont adaptés pour une ulisaon avec la plupart des réfrigérants mais l'ulisaon de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigérant et corroder le conduit en cuivre. - En cas de suspicion de fuite, toutes les ammes nues doivent être éliminées/éteintes. - En cas de fuite de réfrigérant qui nécessite un brasage, tout le réfrigérant doit être récupéré du système, ou isolé (au moyen de soupapes d'arrêt) dans une pare du système éloigné de la fuite. - De l'azote libre d'oxygène (OFN) doit ensuite être purgé à travers le système, à la fois avant et pendant le processus de brasage.

12. Suppression et évacuaon

- Lors de l'introducon dans le circuit de réfrigérant pour faire des réparaons - ou pour tout autre but, des procédures convenonnelles doivent être ulisées. Toutefois, il est important de suivre les meilleures praques lorsqu'il s'agit d'inammabilité. Il convient de suivre la procédure suivante : - Enlevez le réfrigérant ; - Purgez le circuit avec un gaz inerte ; - Évacuez ; - Purgez à nouveau avec un gaz inerte ; - Ouvrez le circuit par découpe ou brasage. La charge de réfrigérant doit être récupérée dans les cylindres de récupéraon corrects. Le système doit être « rincé » avec de l'OFN pour rendre l'unité sûre. Il est possible qu'il faille répéter ce processus plusieurs fois. Il ne faut pas uliser d'air comprimé ou d'oxygène pour cee tâche. Le rinçage doit être réalisé par une ouverture de remplissage jusqu'à obtenon de la pression de travail, puis par une venlaon à l'atmosphère, et enn une dépression jusqu'au vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de réfrigérant dans le système. Lorsque la charge nale est ulisée, le système doit être venlé à la pression atmosphérique pour permere le travail. Cee opéraon est absolument vitale si des opéraons de brasage sur les conduits doivent avoir lieu. Il faut s'assurer que la sore pour la pompe à vide n'est pas proche d'éventuelles sources d'inammaon et qu'il existe un vide dans le système avec de l'OFN et qu'une venlaon connue est disponible.

13. Procédures de charge

Outre les procédures de charge convenonnelles, les condions requises suivantes doivent être suivies : - Assurez-vous qu'aucune contaminaon de diérents réfrigérants ne se produit lors de l'ulisaon de l'équipement de charge. - Les tuyaux ou conduits doivent être le plus court possible an de minimiser la quanté de réfrigérant qu'ils conennent. - Les cylindres doivent rester vercaux. - Assurez-vous que le système de réfrigéraon est mis à la terre avant de charger le système avec du réfrigérant. - Équetez le système lorsque la charge est complète (si ce n'est pas déjà le cas). - Il convient de faire très aenon à ne pas trop remplir le système de réfrigéraon. Avant de recharger78 le système, il doit être testé sous pression avec de l'OFN. Le système doit être testé pour vérier les fuites lors de l'achèvement de la charge mais avant la mise en service. Un test de fuite de suivi doit être réalisé avant de quier le site. 14.Démantèlement Avant de réaliser cee procédure, il est essenel que le technicien connaisse parfaitement l'équipement dans les moindres détails. Il est une bonne praque recommandée que tous les réfrigérants soient récupérés en toute sécurité. Avant d'eectuer cee tâche, un échanllon d'huile et de réfrigérant doit être prélevé, si une analyse s'avère nécessaire avant de réuliser le réfrigérant récupéré. Il est essenel de disposer d'une source d'électricité avant de commencer l'opéraon. a. Familiarisez-vous avec l'équipement et son fonconnement. b. Isolez le système électriquement. c. Avant de tenter la procédure, assurez-vous que : - Un équipement de manipulaon mécanique est disponible, si nécessaire, pour manipuler les cylindres de réfrigérant ; - Tout l'équipement de protecon individuelle est disponible et ulisé correctement ; - Le processus de récupéraon est supervisé à tout moment par une personne compétente ; - L'équipement de récupéraon et les cylindres sont conformes aux normes appropriées. d. Évacuez le système réfrigérant, si possible. e. S'il n'est pas possible d'aeindre le vide, réalisez un collecteur de sorte que le réfrigérant puisse être enlevé des diérentes pares du système. f. Assurez-vous que le cylindre est situé sur les gradins avant que la récupéraon n'ait lieu. g. Démarrez la machine de récupéraon et faites-la fonconner conformément aux instrucons du fabricant. h. Ne surchargez pas les cylindres. (Pas plus de 80% en volume de charge de liquide).

i. Ne dépassez pas la pression de

fonconnement maximale du cylindre, même temporairement. j. Lorsque les cylindres ont été remplis correctement et que le processus est terminé, assurez-vous que les cylindres et l'équipement sont enlevés du site rapidement et que toutes les soupapes d'isolaon sur l'équipement sont fermées. k. Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigérant sauf s'il a été neoyé et vérié.

L'équipement doit être équeté en indiquant qu'il a été démantelé et vidé de son réfrigérant. L'équee doit être datée et signée. Assurez-vous qu'il existe des équees sur l'équipement indiquant que l'équipement conent du réfrigérant inammable.

Lors de l'enlèvement de réfrigérant d'un système, que ce soit pour l'entreen ou le démantèlement, il est une bonne praque recommandée que tous les réfrigérants soient enlevés en toute sécurité. Lors du transfert de réfrigérant dans des cylindres, assurez-vous que seuls les cylindres de récupéraon de réfrigérant appropriés soient ulisés. Assurez-vous que le nombre correct de cylindres pour le mainen de la charge totale du système soit disponible. Tous les cylindres à uliser sont désignés pour le réfrigérant79 récupéré et équetés pour ce réfrigérant (à savoir des cylindres spéciaux pour la récupéraon de tout le réfrigérant). Les cylindres doivent être complets avec une soupape de détente et des soupapes d'arrêt associées, en bon état de marche. Des cylindres de récupéraon vides sont évacués et, si possible, refroidis avant que la récupéraon ne débute. L'équipement de récupéraon doit être en bon état de marché avec un ensemble d'instrucons concernant l'équipement qui restent à portée de main et qui doivent être adaptées pour la récupéraon de réfrigérants inammables. En outre, un ensemble d'échelles de pesée calibrées doit être disponible et en bon état de marche. Les tuyaux doivent être complets avec des raccords de déconnexion sans fuite et en bon état. Avant d'uliser la machine de récupéraon, vériez qu'elle est en parfait état de marche, qu'elle est convenablement entretenue et que tous les éventuels composants associés sont scellés pour éviter toute inammaon en cas de libéraon de réfrigérant. Consultez le fabricant en cas de doute. Le réfrigérant récupéré doit être renvoyé au fournisseur de réfrigérant dans le cylindre de récupéraon correct, et la Note de Transfert de Rebut pernente doit être préparée. Ne mélangez pas de réfrigérants dans les unités de récupéraon et en parculier dans les cylindres. . Si des compresseurs ou des huiles de compresseur doivent être éliminés, assurez-vous qu'ils aient été évacués jusqu'à un niveau acceptable pour s'assurer qu'il ne reste aucun réfrigérant inammable dans le lubriant. Le processus d'évacuaon doit être réalisé avant de renvoyer le compresseur aux fournisseurs. Seul un chauage électrique du corps de compresseur doit être ulisé pour accélérer ce processus. Lorsque l'huile est vidangée d'un système, cela doit être fait en toute sécurité. Lors du déplacement ou de replacement du climaseur, consultez des techniciens de maintenance expérimentés pour la déconnexion et la réinstallaon de l'unité. Ne placez aucun autre produit électrique ou élément domesque sous l'unité intérieure ou l'unité extérieure. La condensaon qui s'égoue depuis l'unité pourrait les mouiller, et provoquer des dommages ou dysfonconnements de vos biens. Maintenez les ouvertures de venlaon dénuées de toute obstrucon. L'appareil doit être stocké dans une zone bien aérée où la taille de la pièce correspond à la supercie de la pièce spéciée pour le fonconnement. L'appareil doit être stocké dans une salle sans ammes nues en fonconnement connu (par exemple un appareil à gaz) et sans source d'inammaon (par exemple un chauage électrique en fonconnement). Les connecteurs mécaniques et les joints évasés réulisables sont interdits.80DESCRIPTION DE L

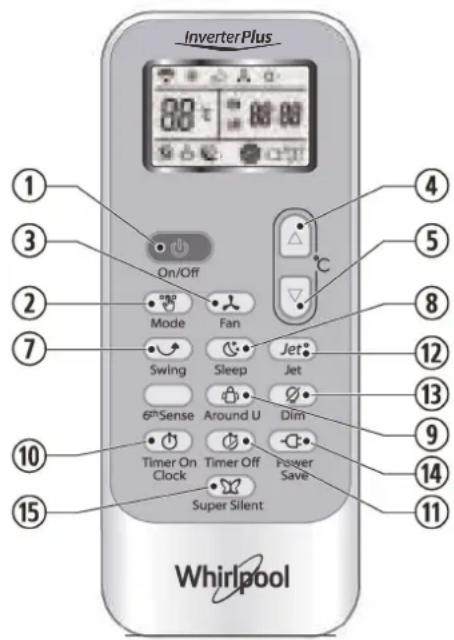

La fonction 6th Sense n'est pas disponible pour un produit Free Match, si vous cliquez sur le bouton 6th Sense, le produit n'aura aucune réaction., ,

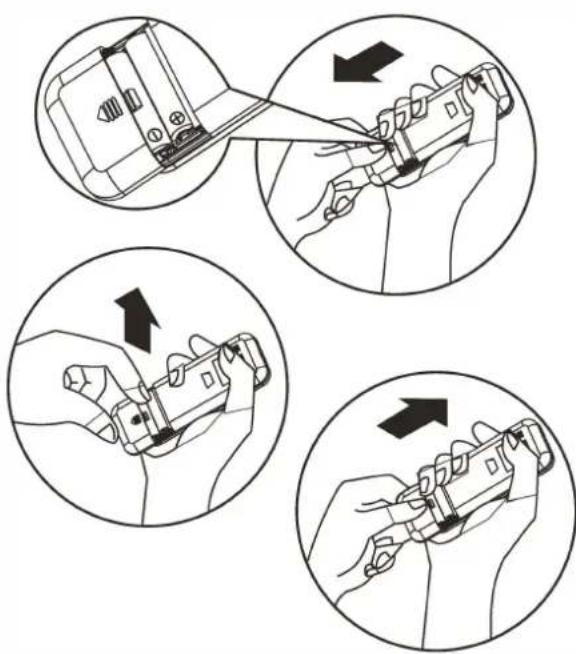

Comment introduire les piles

Comment retirer les piles

Élimination des piles

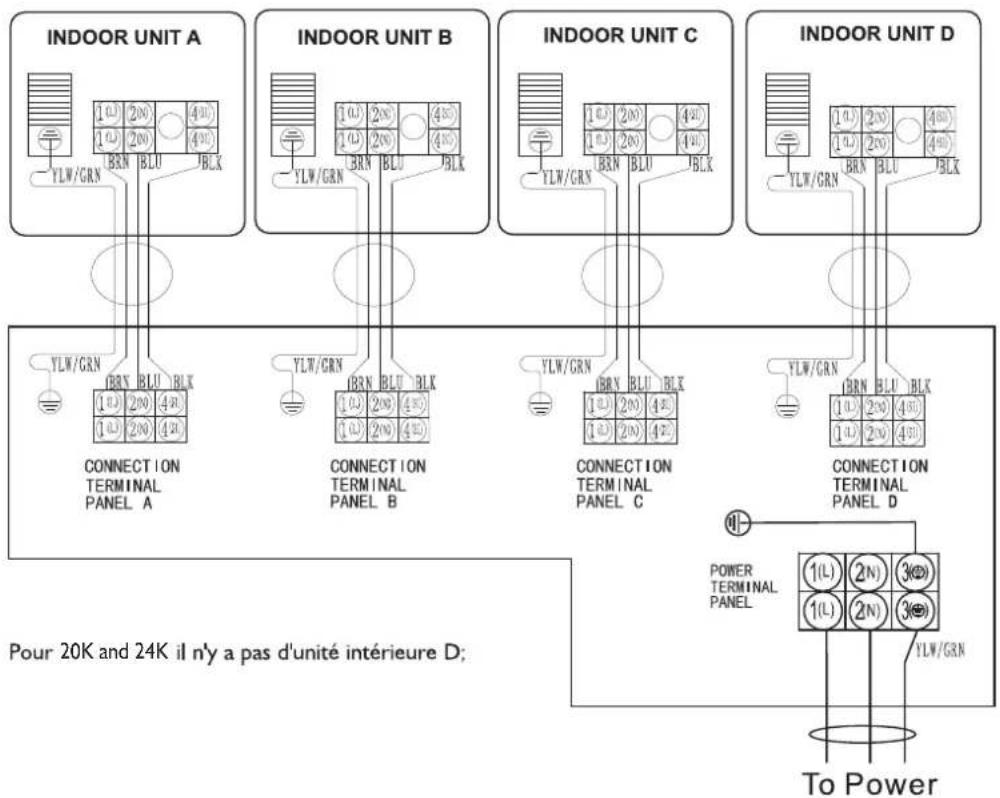

Modèle commutateur de débit d'air requise 20K 30A Split 24K 30A Onduleur 36K 40A 94, ,

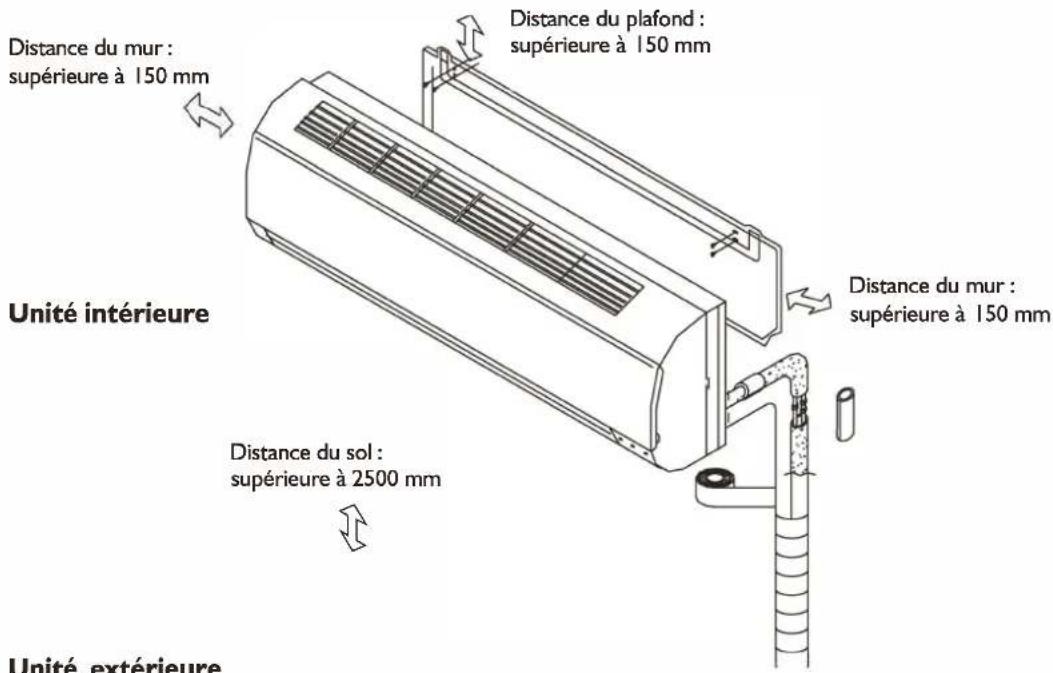

Schéma d'installation Distance du mur : supérieure à 150 mm Distance du pland : supérieure à 150 mm Unité intérieure Unité térieure Distance du sol : supérieure à 2500 mm

Distance du mur : supérieure à 150 mm

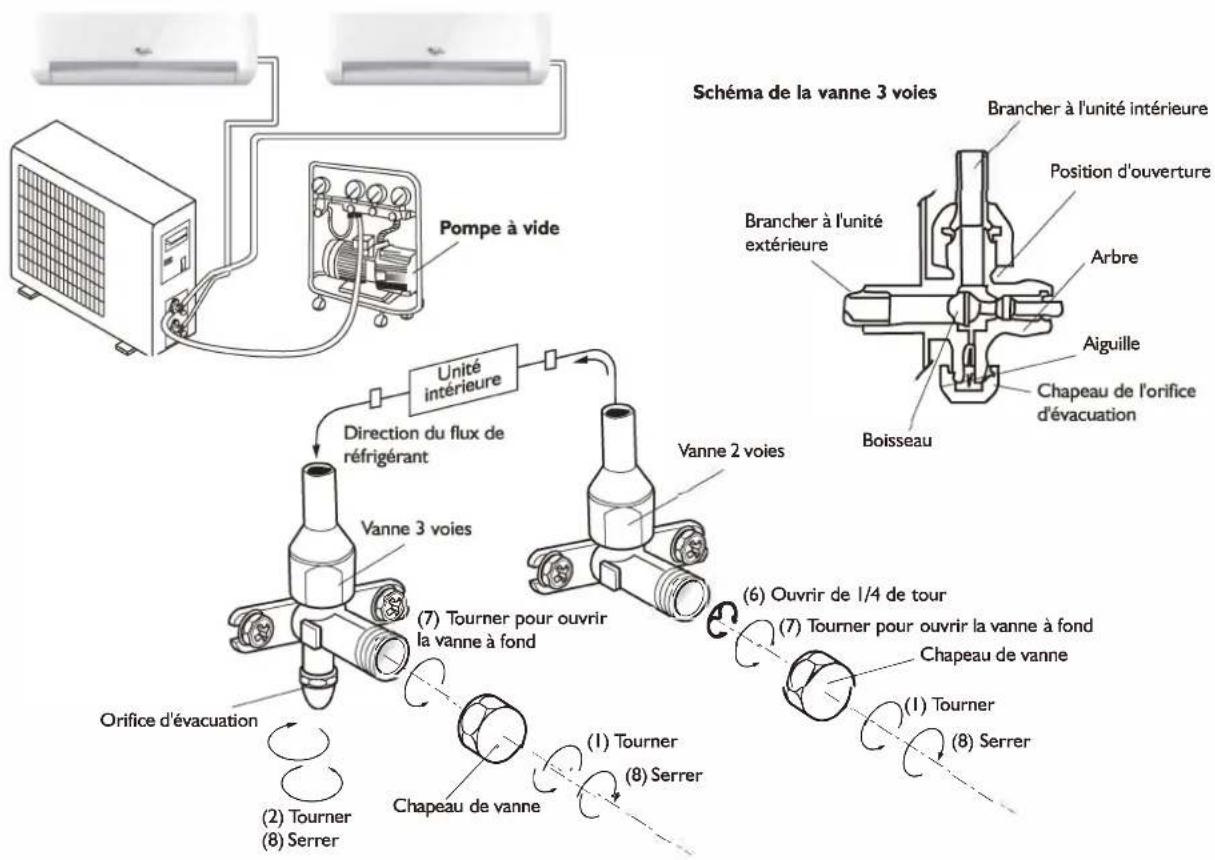

Schéma de la vanne 3 voies

Come inserire le batterie
