17001 - Compresseur Erba - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur d'air sans huile pour loisir
Marque	Erba
Modèle	17001
Alimentation	230 V ~ 50 Hz
Puissance moteur	1100 W (1,5 PS)
Régime moteur	3750 tr/min
Pression de fonctionnement max	8 bar
Consommation d'air	180 l/min
Cycle de service (S3)	15 % (1,5 min marche / 8,5 min arrêt)
Niveau de puissance sonore (LwA)	97 dB(A) ± 3 dB
Niveau de pression sonore (LpA)	83 dB(A) ± 3 dB
Indice de protection	IP20
Poids	5,5 kg
Fonctions principales	Gonflage (pneus, bateaux, matelas) et dépoussiérage
Accessoires fournis	Tuyau d'air, soufflette, embouts de gonflage (x2), aiguille, buse à poussières, adaptateur universel
Sécurité	Interrupteur marche/arrêt, protection contre surchauffe (arrêt automatique)
Utilisation prévue	Usage domestique et de loisir uniquement (non industriel)
Entretien	Nettoyer régulièrement, vérifier les joints, utiliser des pièces d'origine
Garantie	Garanties légales en vigueur
Mise au rebut	Recycler conformément aux réglementations locales (métaux, plastiques, huiles)

FOIRE AUX QUESTIONS - 17001 Erba

Comment allumer le compresseur ?

Branchez l'appareil, puis appuyez sur l'interrupteur marche/arrêt (2) pour démarrer. La durée de fonctionnement continu maximale est de 1,5 minute (cycle S3 15%).

Que signifie le cycle S3 15% ?

C'est un cycle de service intermittent : 1,5 minute de marche suivie de 8,5 minutes d'arrêt pour refroidir. Ne pas dépasser ce temps sous peine de surchauffe.

Le moteur ne démarre pas, que faire ?

Vérifiez l'alimentation électrique (câble, prise, fusible). Évitez les longues rallonges (minimum 2,5 mm²). Si le moteur a surchauffé, laissez-le refroidir. La température ambiante doit être entre 5°C et 40°C.

Pourquoi le compresseur ne produit-il pas de pression ?

Cela peut provenir de joints qui fuient. Vérifiez les joints et faites-les remplacer par un technicien certifié si nécessaire.

Puis-je utiliser des outils pneumatiques à fort débit ?

Non, ce compresseur de loisir a un débit limité à 180 l/min. Il ne peut alimenter que des outils à faible consommation (soufflette, gonfleur). Les outils comme les ponceuses ou marteaux-piqueurs ne sont pas compatibles.

Quels accessoires sont fournis avec le compresseur ?

Le kit comprend : tuyau d'air, soufflette, embouts de gonflage (pneus, bateaux, matelas), aiguille, buse à poussières et adaptateur universel.

Comment entretenir le compresseur ?

Maintenez l'appareil propre et sec. Vérifiez régulièrement l'état du câble et des joints. Utilisez uniquement des pièces de rechange d'origine.

Où ranger le compresseur après utilisation ?

Entreposez-le dans une pièce sèche et verrouillée, hors de portée des enfants. Débranchez-le et videz le réservoir d'air si présent (non applicable ici).

Quel est le niveau sonore du compresseur ?

Le niveau de pression sonore est de 83 dB(A) et le niveau de puissance sonore de 97 dB(A) (±3 dB). Portez une protection auditive si nécessaire.

Que couvre la garantie ?

Les garanties légales s'appliquent. Toute réparation ou altération non autorisée annule la garantie. Conservez la notice comme preuve d'achat.

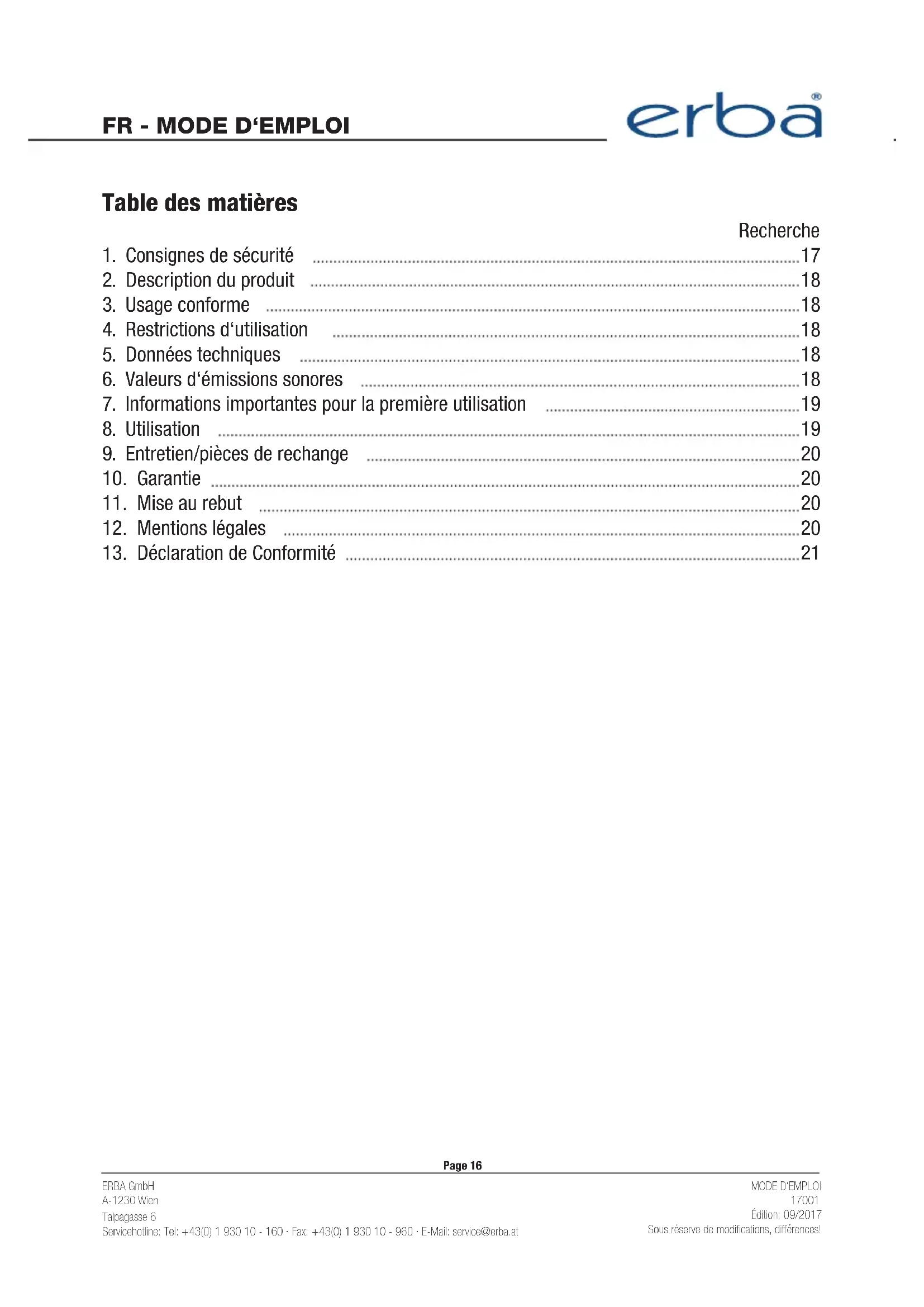

MODE D'EMPLOI 17001 Erba

* Sous réserve de modifications techniques

1. Consignes de sécurité 17
2. Description du produit ....18
3. Usage conforme 18
4. Restrictions d'utilisation 18
5. Données techniques 18
6. Valeurs d'émissions sonores 18
7. Informations importantes pour la première utilisation 19
8. Utilisation 19
9. Entretien/pièces de rechange 20
10. Garantie 20
11. Mise au rebut 20
12. Mentions légales 20
13. Déclaration de Conformité 21

1. CONSIGNES DE SÉCURITÉ

Lisez ce document avant d'utiliser le produit. Faute de quoi, vous vous exposez à un risque de graves blessures corporelles. GARDEZ CE MODE D'EMPLOI Si vous donnez cette machine à une autre personne, donnez-lui impérativement ce mode d'emploi. Nous déclinons toute responsabilité pour les dommages ou accidents résultant d'une utilisation non conforme. L'enlèvement/altération d'un des dispositifs de sécurité ou de la machine dans son ensemble entraîne la perte de la garantie. L'acheteur assume la totalité des risques et responsabilités découlant de ses réparations/altérations du produit original ou de ses pièces de rechange, ou découlant de son installation des pièces de rechange.

■ Faites en sorte que l'aire de travail reste toujours propre, dégagée et bien éclairée.
N'utilisez pas l'appareil à proximité de sources d'allumage.
■ Veillez à ce que les enfants restent à distance de l'aire de travail.
- Évitez tout contact avec des surfaces mises à la terre (ex : canalisations, radiateurs etc.), afin d'éviter tout risque de choc électrique.
N'utilisez pas l'appareil dans un endroit mouillé ou humide.
- Ne portez jamais l'appareil en le tenant par son câble électrique. Ne le débranchez pas en tirant sur le câble. Vérifiez régulièrement que le câble n'est pas abîmé.
Si vous devez utiliser l'appareil en extérieur, assurez-vous que la prise et l'éventuelle rallonge conviennent pour une utilisation en extérieur.
■ Munissez-vous toujours d'un équipement de protection individuelle adéquat (gants, lunettes de protection etc.).
■ Vérifiez que le bouton marche/arrêt est en position d'arrêt avant de brancher l'appareil.
- Évitez de porter des vêtements amples, des bijoux et tout autre accessoire susceptible d'être happé par la machine. Si vous avez les cheveux longs, mettez un filet à cheveux.
■ Débranchez toujours le câble avant toute manipulation d'entretien.
Ne laissez en aucun cas l'appareil sans surveillance si des enfants se trouvent à proximité.
■ Avant chaque utilisation de l'appareil, examinez-le afin de vous assurer qu'il n'est pas endommagé.
N'essayez pas de réparer l'appareil s'il est endommagé ! Toute réparation doit être confiée à un technicien de réparation dûment qualifié et agréé.
Lorsqu'il n'est pas utilisé, le compresseur doit être entreposé dans une pièce sèche et verrouillée hors de portée des enfants.
■ Maintenez le compresseur propre.

2. DESCRIPTION DU PRODUIT

1. Tuyau d'air
2. Interrupteur marche/arrêt
3. Connecteur d'alimentation
4. Soufflette + tuyau de gonflage des pneus
5. Embouts de gonflage (pour bateaux gonflables, matelas gonflables, etc.)
6. Support pour (5)
7. Buse à poussières
8. Aiguille de gonflage
9. Embout de gonflage pour pneu
10. Embout universel

3. USAGE CONFORME

Le compresseur de loisir est conçu pour fournir de l'air comprimé aux outils pneumatiques pouvant fonctionner avec un débit d'air jusqu'à 180 l/min (soufflettes de gonflage des pneus, soufflettes anti-poussières, etc.). À cause du débit d'air limité, il n'est pas possible d'utiliser des outils pneumatiques nécessitant des débits d'air élevés (ponceuse, scie, marteau-burineur pneumatiques, etc.). Tout autre type d'utilisation est à proscrire. L'acheteur assume l'ensemble des responsabilités, légales ou autres, pour les éventuels dommages ou blessures résultant d'une utilisation incorrecte de l'appareil (c.à.d. toute utilisation non conforme, voir ci-dessus).

4. RESTRICTIONS

Veuillez noter que ce produit n'a pas été conçu pour être utilisé dans un environnement industriel ou commercial. Nous déclinons toute responsabilité et toute garantie à partir du moment où l'appareil est utilisé dans un environnement industriel et/ou commercial.

1. DONNÉES TECHNIQUES

Puissance nominale:	230 V ~ 50 Hz
Puissance du moteur:	1,5 PS/1100 W, S3 15%
Régime moteur:	3750 tr/min
Pression de fonctionnement:	max. 8 bar
Consommation d'air:	180 l/min.
Niveau de puissance sonore LwA:	97 dB (A) ± 3 dB
Niveau de pression sonore LpA:	83 dB (A) ± 3 dB
Casse IP:	IP 20
Poids:	5,5 kg

6. VALEURS D'ÉMISSIONS SONORES

Voir données techniques.

7. INFORMATIONS IMPORTANTES POUR LA PREMIÈRE UTILISATION

■ Vérifiez que le produit n'a pas été endommagé pendant le transport. Avisez le transporteur si vous constatez des dommages causés lors du transport.
■ Placez le compresseur le plus près possible de la zone de travail pour éviter d'utiliser de longs tuyaux d'air et des rallonges.
■ L'air en entrée doit être sec et propre.

8. UTILISATION

Raccord rapide (1)

Raccordement:

Mettez le connecteur de votre tuyau directement dans le raccordement jusqu'à ce que vous entendiez un clic.

Déconnexion :

Retirez le manchon du raccord rapide et retirez sur le connecteur.

Appuyez sur l'interrupteur marche/arrêt (2) pour allumer le compresseur. La durée d'utilisation continue maximale est « S3 15 % », c'est-à-dire 1,5 minute allumé suivie de 8,5 minutes éteint pour refroidir. Une fois le moteur éteint, l'air restant dans le tuyau s'échappe en produisant un sifflement audible. C'est normal et ce n'est pas le signe d'un problème.

Dépannage:

Le moteur du compresseur ne fonctionne pas.

Cause: Aucune puissance.

Solution: Vérifiez les câbles, fiches, fusibles et prises.

Cause: Le niveau de puissance est trop bas.

Solution: Évitez d'utiliser de longues rallonges. Si vous devez utiliser des rallonges, veillez à ce qu'elles soient suffisamment épaisses (au moins 2,5 mm ^2 ).

Cause: Température ambiante trop basse.

Solution: Ne pas faire fonctionner en dessous de 5 °C.

Cause: Surchauffe du moteur.

Solution: Laissez le moteur refroidir. Ne faites pas fonctionner à une température ambiante supérieure à 40 °C.

Le moteur du compresseur fonctionne, mais pas de pression

Cause: Les joints fuient.

Solution: Vérifiez les joints et laissez un technicien certifié les remplacer.

9. ENTRETIEN/PIÈCES DE RECHANGE

Utilisez uniquement des pièces de rechange d'origine.

10. GARANTIE

Les garanties légales s'appliquent.

11. MISE AU REBUT

Nos produits sont emballés de manière à prévenir tout risque de dommages pendant le transport. Les matériaux d'emballage constituent des ressources de valeur, qui peuvent et doivent être recyclées. Le produit lui-même est constitué de matériaux variés (métaux, huiles, plastique etc.) et doit donc être éliminé de manière responsable et conforme aux réglementations locales et régionales.

12. MENTIONS LÉGALES

Tous droits réservés. Ce mode d'emploi est protégé par copyright. La reproduction sous toutes ses formes (imprimée, numérique etc.) est strictement interdite sans l'autorisation écrite d'ERBA GmbH.

Modèles : 17001 Compresseur d'air sans huile de loisir

ERBA GmbH, Talpagasse 6, 1230 Vienne, Autriche, déclare par la présente que le modèle indiqué est conforme aux homologations, exigences et normes de qualité CE/RoHS.

Directive machines: 2006/42/CE

Pour et au nom d'ERBA GmbH (signature autorisée)

Dominik Schilling

Coordinateur technique

ERBA GmbH, Talpagasse 6, 1230 Vienne, Autriche
