17001 - Kompresor Erba - Brezplačna navodila za uporabo

Vrsta izdelka	Brezoljni zračni kompresor za prosti čas
Znamka	Erba
Model	17001
Napajanje	230 V ~ 50 Hz
Moč motorja	1100 W (1,5 KM)
Hitrost motorja	3750 vrt/min
Maksimalni delovni tlak	8 bar
Poraba zraka	180 l/min
Delovni cikel (S3)	15 % (1,5 min delovanja / 8,5 min mirovanja)
Raven zvočne moči (LwA)	97 dB(A) ± 3 dB
Raven zvočnega tlaka (LpA)	83 dB(A) ± 3 dB
Stopnja zaščite	IP20
Teža	5,5 kg
Glavne funkcije	Napihovanje (pnevmatik, čolnov, vzmetnic) in odstranjevanje prahu
Priloženi dodatki	Zračna cev, pihalnik, nastavki za napihovanje (x2), igla, šoba za prah, univerzalni adapter
Varnost	Stikalo za vklop/izklop, zaščita pred pregrevanjem (samodejni izklop)
Predvidena uporaba	Samo za domačo uporabo in prosti čas (neindustrijsko)
Vzdrževanje	Redno čistiti, preverjati tesnila, uporabljati originalne dele
Garancija	Veljavne zakonske garancije
Odstranjevanje	Reciklirati v skladu z lokalnimi predpisi (kovine, plastika, olja)

Pogosto zastavljena vprašanja - 17001 Erba

Kako vklopiti kompresor?

Priključite napravo, nato pritisnite stikalo za vklop/izklop (2) za zagon. Maksimalni čas neprekinjenega delovanja je 1,5 minute (cikel S3 15%).

Kaj pomeni cikel S3 15%?

To je prekinjen delovni cikel: 1,5 minute delovanja, nato 8,5 minut mirovanja za ohlajanje. Ne prekoračite tega časa, sicer lahko pride do pregrevanja.

Motor ne zažene, kaj storiti?

Preverite električno napajanje (kabel, vtičnica, varovalka). Izogibajte se dolgim podaljškom (najmanj 2,5 mm²). Če se je motor pregrel, ga pustite, da se ohladi. Sobna temperatura mora biti med 5°C in 40°C.

Zakaj kompresor ne proizvaja tlaka?

To je lahko posledica puščajočih tesnil. Preverite tesnila in jih po potrebi zamenjajte pri pooblaščenem tehniku.

Ali lahko uporabljam pnevmatska orodja z visokim pretokom?

Ne, ta prostočasni kompresor ima pretok omejen na 180 l/min. Lahko napaja samo orodja z nizko porabo (pihalnik, napihovalnik). Orodja, kot so brusilniki ali udarna kladiva, niso združljiva.

Kateri dodatki so priloženi kompresorju?

Komplet vključuje: zračno cev, pihalnik, nastavke za napihovanje (pnevmatike, čolni, vzmetnice), iglo, šobo za prah in univerzalni adapter.

Kako vzdrževati kompresor?

Ohranjajte napravo čisto in suho. Redno preverjajte stanje kabla in tesnil. Uporabljajte samo originalne nadomestne dele.

Kam shraniti kompresor po uporabi?

Shranjujte ga v suhem in zaklenjenem prostoru, izven dosega otrok. Odklopite ga in izpraznite zračni rezervoar, če je prisoten (tu ni uporabno).

Kakšna je raven hrupa kompresorja?

Raven zvočnega tlaka je 83 dB(A), raven zvočne moči pa 97 dB(A) (±3 dB). Po potrebi nosite zaščito za sluh.

Kaj krije garancija?

Veljajo zakonske garancije. Vsako nepooblaščeno popravilo ali spreminjanje razveljavi garancijo. Shranite navodila kot dokazilo o nakupu.

NAVODILA ZA UPORABO 17001 Erba

Modeli: 17001 Hobi bezuljni zračni kompresor

Proizvođač ERBA GmbH, Talpagasse 6, 1230 Wien, ovim izjavljuje da je navedeni model u skladu sa sljedećim CE/RoHS standardima kvalitete, odobrenjima i relevantnim sigurnosnim zahtjevima:

Direktiva o strojevima: 2006/42/EZ

Direktiva o elektromagnetskoj kompatibilnosti: 2014/30/EZ

ROHS 2002/95/EZ

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

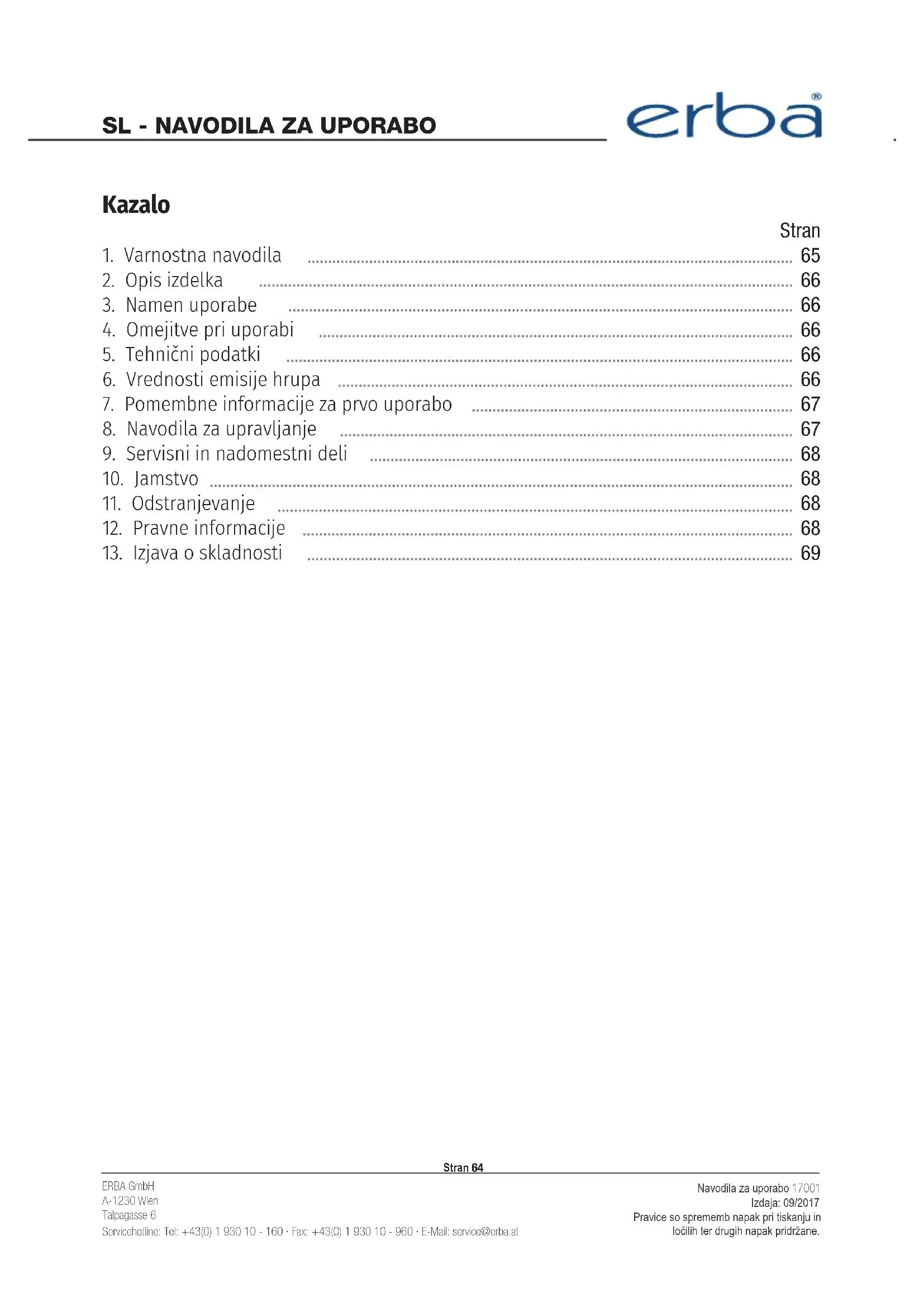

1. Varnostna navodila 65
2. Opis izdelka 66
3. Namen uporabe 66
4. Omejitve pri uporabi 66
5. Tehnični podatki 66
6. Vrednosti emisije hrupa 66
7. Pomembne informacije za prvo uporabo 67
8. Navodila za upravljanje 67
9. Servisni in nadomestni deli 68
10. Jamstvo 68
11. Odstranjevanje 68
12. Pravne informacije 68
13. Izjava o skladnosti 69

Stran 64

1. VARNOSTNA NAVODILA

Pred uporabo tega izdelka preberite to gradivo. V nasprotnem primeru lahko pride do hudih telesnih poškodb. SHRANITE TA NAVODILA ZA UPORABO. Ob izposoji tega izdelka drugim osebam vedno priložite ta navodila za uporabo. Ne sprejemamo nobene odgovornosti za nesreče ali poškodbe, ki nastanejo zaradi napačne uporabe. Če odstranite/spremenite katere koli varnostne naprave ali napravo na splošno, izničite veljavnost jamstva. Kupec prevzema vsa tveganja in odgovornosti, ki izhajajo iz popravil/sprememb originalnega izdelka ali zamenjave njegovih delov oziroma iz namestitve nadomestnih delov izdelka.

■ Delovno območje mora biti vedno dobro osvetljeno, čisto in brez ovir.
■ Izdelka ne uporabljajte v bližini virov vžiga.
■ Otroci se ne smejo zadrževati v delovnem območju.
■ Preprečite stik z ozemljenimi površinami (kot so cevi, radiatorji in druge), da preprečite nevarnost električnega udara.
■ Izdelka ne uporabljajte na vlažnih ali mokrih območjih.
■ Izdelka nikoli ne nosite tako, da ga držite za električni kabel. Izdelka ne izključite tako,
■ da povlečete kabel. Redno pregledujte kabel in se prepričajte, da ni poškodovan.
- Pri uporabi izdelka na prostem vedno uporabljajte primerne podaljske/vtičnice za uporabo na prostem.
■ Vedno uporabljajte ustrezno osebno zaščitno opremo (zaščito za oči, rokavice in drugo).
Ob priključitvi kabla se prepričajte, da je izdelek izklopljen.
■ Ne nosite ohlapnih oblačil, nakita ali katerih koli drugih dodatkov, ki se lahko ujamejo v napravo. Če imate dolge lase, nosite mrežico za lase.
- Pri vzdrževanju, čiščenju ali zamenjavi mešalnika vedno izključite napajalni kabel.
- Izdelek mora biti v prisotnosti otrok vedno pod nadzorom.
■ Pred vsako uporabo izdelka preverite, ali so na izdelku opazni kakršni koli znaki poškodb.
■ Prosto spuščanje zraka iz rezervoarja je lahko nevarno in ga lahko izvede le pooblaščeno osebje.
Če kompresor ne uporabljate dalj časa, ga shranite v suh, zaklenjen prostor izven do-sega otrok.
■ Kompresor ustrezno očistite.

Stran 65

2. OPIS IZDELKA

1. Zračna cev
2. Stikalo za vklop/izklop
3. Napajalni priključek
4. Zračna pištola + gumijasta napihljiva cev

5. Različni adapterji (za gumenjake, napihljive vzmetnice itd.)

6. Držalo za (5)

7. Šoba razpršilne pištole
8. Nastavek za žogo
9. Adapter za ventil pnevmatike
10. Univerzalni adapter

3. NAMEN UPORABE

Hobi kompresor dovaja stisnjen zrak zračnim orodjem, ki jih lahko upravljate z zračnim tokom, ki ne presega 180 l/min (pištole za polnjenje pnevmatik, razpršilne pištole itd.). Zaradi omejene zmogljivosti dovajanja zračnega toka, ni mogoče upravljati zračnih orodij, ki potrebujejo velike količine zračnega toka (zračni peskalniki, zračne žage, udarna kladiva itd.). Uporaba mešalnika za kakršen koli drug namen je prepovedana. Kupec sprejema vse pravne in druge vrste odgovornosti za kakršno koli škodo ali poškodbo, ki nastane zaradi nepravilne uporabe izdelka (kot je kateri koli drug namen uporabe, ki se razlikuje od zgoraj navedenega).

4. OMEJITVE

Upoštevajte, da ta izdelek ni zasnovan za komercialno ali industrijsko uporabo. Ne sprejemamo nobene odgovornosti, če bo izdelek uporabljen za industrijske in/ali komercialne postopke.

5. TEHNIČNI PODATKI

Nazivna moč:	230 V ~ 50 Hz
Moč motorja:	1,5 PS/1100 W, S3 15%
Število vrtljajev motorja na min:	3750 vrtlj./min
Delovni tlak:	najvt. 8 barov
Poraba zraka:	180 l/min.
Raven zvočne moči LwA:	97 dB (A) ± 3 dB
Raven zvočnega tlaka LpA:	83 dB (A) ± 3 dB
Razred IP:	IP 20
Teža:	5,5 kg

6. VREDNOSTI ZVOČNE EMISIJE

Glejte tehnične podatke.

Stran 66

7. POMEMBNE INFORMACIJE ZA PRVO UPORABO

■ Preverite, ali se je izdelek med prevozom morda poškodoval. Če je med prevozom prišlo do poškodbe, o tem obvestite ponudnika storitev prevoza.
■ Kompresor postavite čim bližje delovnemu prostoru, da vam ne bo treba uporabiti dolgih zračnih cevi in podaljškov.
■ Dovodni zrak mora biti suh in čist.

8. NAVODILA ZA UPRAVLJANJE

Hiter priklop (1)

Priključitev:

Cev neposredno priključite na priklop, da se zaskoči.

Izključitev:

Povlecite ovojko hitrega priklopa in izvlecite priključek.

Kompresor upravljate s stikalom za vklop/izklop (2). Najdaljše neprekinjeno delovanje je »S3 15 %« (1,5 min vklopa in nato 8,5 min izklopa, da se orodje ohladi). Ko izklopite motor, kompresor preostali zrak izpiha prek zračnikov (slišali boste sikajoč zvok). To je povsem običajno in ne predstavlja okvare.

Odpravljanje težav:

Motorja kompresorja ni mogoče zagnati

Vzrok: motor je brez moči.

Rešitev: preverite kable, varovalke in izhode.

Vzrok: raven moči je prenizka.

Rešitev: ne uporabljajte dolgih podaljškov. Če morate uporabiti podaljške, zagotovite, da imajo ti dovolj velik premer (vsaj 2,5 mm ^2 ).

Vzrok: temperatura okolja je prenizka.

Rešitev: naprave ne uporabljajte, če je temperatura okolja nižja od 5 °C.

Vzrok: pregrevanje motorja.

Rešitev: počakajte, da se motor ohladi. Naprave ne uporabljajte, če je temperatura okolja višja od 40 °C.

Motor kompresorja deluje, vendar ni tlaka

Vzrok: puščanje tesnil.

Rešitev: preverite tesnila (po potrebi naj jih zamenja usposobljeni serviser).

Stran 67

9. SERVISNI IN NADOMESTNI DELI

Uporabljajte samo originalne rezervne dele.

10. JAMSTVO

Naši izdelki so zaradi preprečitve poškodb med prevozom pakirani. Pakirni materiali so dragoceni viri, zato jih lahko reciklirate oziroma jih morate reciklirati. Sam izdelek je sestavljen iz različnih materialov (kovine, olja, plastika in drugi), zato ga morate zavreči previdno ter v skladu z vašimi državnimi ali lokalnimi predpisi glede odstranjevanja.

12. PRAVNE INFORMACIJE

Vse pravice pridržane. Ta navodila za uporabo so zaščitena z avtorskimi pravicami. Razmnoževanje v kateri koli obliki (digitalni, tiskani in drugi) je strogo prepovedano brez pisnega soglasja podjetja ERBA GmbH.

IZJAVA O SUKLADNOSTI

Modeli: 17001 Hobi zračni kompresor brez olja

ERBA GmbH, Talpagasse 6, 1230 Wien, izjavlja, da omenjeni model izpolnjuje spodaj na-vedene standarde kakovosti CE/RoHS in ustrezne varnostne zahteve:

Direktiva o strojih: 2006/42/ES

Direktiva o elektromagnetni združljivosti: 2014/30/ES

ROHS 2002/95/ES

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Za in v imenu podjetja ERBA GmbH (podpis pooblaščene ose be)

Dominik Schilling

Tehnični koordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Stran 69
