РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 17001 Erba

* запазено е правото за технически промени

* Pravice do tehničnih sprememb pridržane

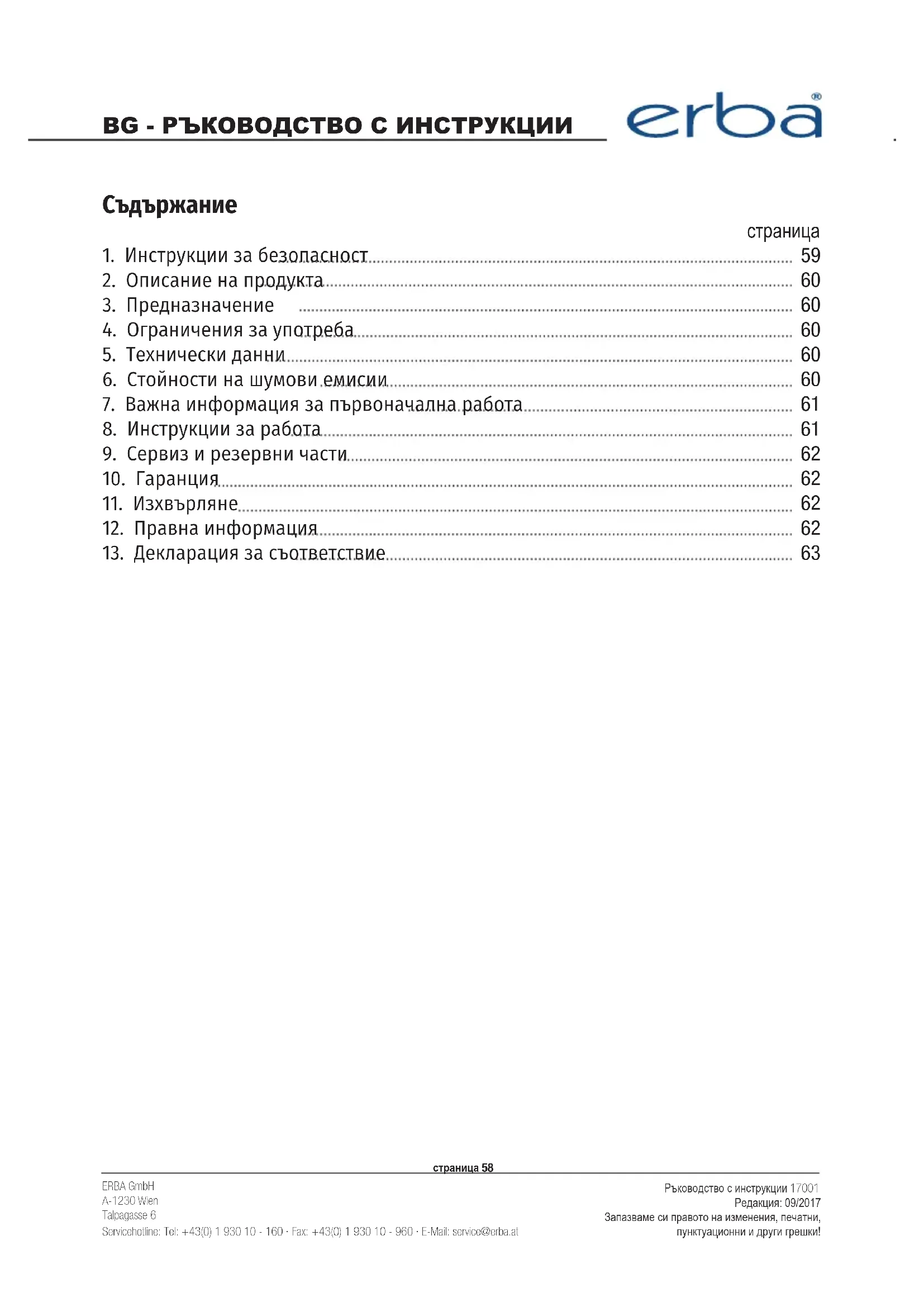

1. Инструкции за безопасност 59
2. Описание на продукта 60
3. Предназначение 60
4. Ограничения за употреба 60
5. Технически данни 60
6. Стойности на шумови емисии 60
7. Важна информация за първоначална работа 61
8. Инструкции за работа 61
9. Сервиз и резервни части 62
10. Гаранция 62
11. Изхвърляне 62
12. Правна информация 62
13. Декларация за съответствие 63

1. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Прочетете този материал, преди да използвате продукта. Ако не го прочетете, може да се стигне до сериозни наранявания. ЗАПАЗЕТЕ ТОВА РЪКОВОДСТВО Когато давате тази машина на други лица, винаги прилагайте това ръководство към нея. Не поемаме отговорност за инциденти или повреди, произтичащи от неправилна употреба. Премахването/модифицирането на всякакви защитни механизми на машината ще доведе до загуба на гаранцията. Купувачът поема целия риск и отговорност, произтичащи от негови евентуални поправки/изменения на оригиналния продукт или по-нататьшни резервни части, или произтичащи от монтаж на резервни части от негова страна.

■ Винаги дръжте работната област добре осветена, чиста и свободна от препятствия.
Не използвайте продукта в близост до източници на запалване.
■ Дръжте децата далеч от работната област.
Избягвайте контакт със заземени повърхности (като тръби, радиатори и др.), за да избегнете риск от токов удар.
■ Не използвайте продукта във влажни или мокри области.
Никога не носете продукта за електрическия кабел. Не дърпайте кабела, за да изключите продукта от контакта. Редовно проверявайте кабела за повреди.
Когато използвате продукта на открито, винаги използвайте подходящи удължителни кабели/разклонители за употреба на открито.
■ Винаги използвайте подходящо предпазно оборудване (защитни очила, ръкавици и др.).
Уверете се, че продукта е изключен, когато включвате кабела в контакта.
■ Не носете широки дрехи, висящи бижута или други аксесоари, които могат да бъдат захванати в машината. Ако имате дълга коса, носете мрежа за коса.
Винаги откачайте захранващия кабел от контакта, когато извършвате дейности по поддръжка, почистване или смяна на миксера.
Никога не оставяйте продукта без наблюдение, когато има деца.
■ Проверявайте продукта за следи от повреди всеки път, преди да го използвате.
■ Не се опитвайте да поправяте продукта, когато е повреден! Поправките трябва да се извършват само от оторизирани, квалифицирани сервисни техници.
Когато не се използва, компресорът трябва да се съхранява в сухо, заключено помещение извън обсега на деца.
■ Пазете компресора чист.

2. ОПИСАНИЕ НА ПРОДУКТА

1. Въздушен маркуч
   надуваеми матраци и др.)
2. Бутон за вкл/изкл
3. Държач за (5)
4. Захранващ конектор
5. Дюза на пистолет за прах
6. Въздушен пистолет + маркуч за надуване на гуми
7. Игла за топки
8. Различни преходници (за гумени лодки,
9. Преходник за вентил за гуми
10. Универсален преходник

3. ПРЕДНАЗНАЧЕНИЕ

Любителският компресор е предназначен да осигурява сгъстен въздух за въздушни инструменти, които могат да се оперират с въздушен поток до 180 l/мин. (пистолети за надуване на гуми, въздушни пистолети за прах и др.). Поради ограничения капацитет на въздушния поток не е възможно да се оперират въздушни инструменти, които изискват големи количества въздущен поток (пневматични шлайф машини, пневматични триони, ударни чукове и др.). Използването за каквито и да било други цели е забранено. Купувачът поема всяка отговорност, правна и друга, за повреди или наранявания, възникнали от неправилно ползване на продукта (т.е., всякакво друго ползване, освен посоченото по-горе предназначение).

4. ОГРАНИЧЕНИЯ

Моля, имайте предвид, че този продукт не е предназначен за употреба с търговски или промишлени цели. Ние не поемаме отговорност и искания за гаранционно обслужване, ако продуктът бъде използван с търговски и/или промишлени цели.

5. ТЕХНИЧЕСКИ ДАННИ

Номинална мощност:	230 V ~ 50 Hz
Мощност на мотора:	1,5 PS/1100 W, S3 15%
Обороти на мотора:	3750 об./мин.
Работно налягане:	макс. 8 bara
Консумация на въздух:	180 l/мин.
Ниво на сила на звука (LwA):	97 dB (A) ± 3 dB
Ниво на звуково налягане (LpA):	83 dB (A) ± 3 dB
IP клас:	IP 20
Тегло:	5,5 kg

Вижте техническите данни.

страница 60

■ Проверете продукта за повреди от транспортирането. Уведомете доставчика, ако откриете повреди от транспортирането.
■ Поставете компресора максимально близо до работната област, за да избегнете дългите въздушни маркучи и удължителните кабели.
■ Входящият въздух трябва да е сух и чист.

8. ИНСТРУКЦИИ ЗА РАБОТА

Бърза свръзка (1)

Свързване:

Поставете накрайника на маркуча директно в куплунга, докато чуете щракване.

Откачане:

Изтеглете ръкава на бързата свръзка и извадете накрайника.

Използвайте бутона за вкл/изкл (2) за работа с компресора. Максималната продължителна работа е „S3 15%“ (1,5 мин. включен, след което 8,5 изключен за охлаждане). След като моторът бъде изключен, оставащият въздух в маркуча ще излезе със съскащ звук. Това е нормално и не е признак за повреда.

Отстраняване на неизправности:

Моторът на компресора не работи

Причина: Няма захранване.

Решение: Проверете кабелите, щепселите, предпазителите и контактите.

Причина: Нивото на захранването е твърде ниско.

Решение: Избягвайте използването на дълги удължителни кабели. Ако се налага да използвате удължителни кабели, се погрижете да бъдат достатьчно дебели (най-малко 2,5 мм ^2 ).

Причина: Околната температура е твърде ниска.

Причина: Моторът прегрява.

Решение: Оставете мотора да се охлади. Не работете при околна температура над 40°C.

Моторът на компресора работи, но няма налягане

Причина: Има теч от уплътненията.

Решение: Проверете уплътненията и повикайте сертифициран техник да ги смени.

страница 61

Използвайте само оригинални резервни части.

10. ГАРАНЦИЯ

Важат разпоредбите за законова гаранция.

11. БРАКУВАНЕ

Нашите продукти са опаковани така, че да се предотвратят повреди по време на транспорта. Опаковъчните материали са ценни ресурси и затова могат и трябва да се рециклират. Самият продукт се състои от различни материали (метали, масла, пластмаса и др.) и трябва да се изхвърли внимателно и в съответствие с националните и местни регулации за изхвърляне.

12. ПРАВНА ИНФОРМАЦИЯ

Всички права запазени. Това ръководство е защитено с авторски права. Възпроизвеждането му под каквато и да било форма (цифрова, печатна и др.) е строго забранено без писменото разрешение на ERBA GmbH.

Модели: 17001 Любителски безмаслен компресор за въздух

ERBA GmbH, Talpagasse 6, 1230 Wien, с настоящото потвърждава, че посоченият модел отговаря на следните стандарти за качество, одобрения и приложими изисквания за безопасност на CE/RoHS:

Директива за машини: 2006/42/EC Директива за EMC: 2014/30/EC ROHS 2002/95/EC

• EN 60335-1:2012/A11:2014
• EN 1012-1:2010
• AfPS GS 2014:01 PAK
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Wien, 01.09. 2017

Jenny

За и от името на ERBA GmbH (упълномощен подпис)

Dominik Schilling

Технически координатор

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

страница 63
